Соединение биметаллических радиаторов отопления между собой

Биметаллические радиаторы отопления

Сравнительная характеристика с другими видами батарей

На фото – высокий узкий прибор.

Для начала необходимо понять, какие радиаторы отопления бывают, и чем они отличаются друг от друга.

Перечислим основные виды:

  • Чугунные батареи – один из самых распространенных типов, который встречается в большинстве квартир советской застройки. Представляет собой систему соединенных чугунных секций с достаточно толстыми стенками и большой массой. Отличается высокой прочностью и долговечностью, однако имеет невысокий КПД и теплоотдачу, а также можно отметить большую тепловую инерцию;
  • Стальные трубчатые регистры – это система труб достаточно большого диаметра, или одна труба в виде S-образного изгиба (пример – полотенцесушитель). Данный тип приборов обычно устанавливают в больших помещениях – концертных залах, кинотеатрах, спортивных комплексах, супермаркетах. Отличаются высокой мощностью и большим объемом теплоносителя;
  • Стальные панели отопления. Представляют собой сваренные профилированные пластины из стали, внутри которых имеются каналы для циркуляции теплоносителя. Имеют достаточно низкую стойкость к гидроударам и невысокую прочность, подвержены коррозии и не очень надежны;
  • Алюминиевые радиаторы – более современный тип батарей, который отличается повышенной теплоотдачей и КПД, невысоким объемом теплоносителя и низкой массой прибора. За счет низкой тепловой инерции хорошо поддаются автоматической и ручной терморегулировке. Требовательны к качеству теплоносителя и его кислотности, имеют среднюю прочность и срок службы;
  • Медные батареи – представляют собой систему трубок с пластинчатым оребрением. Отличаются самой высокой теплоотдачей и КПД, высокой прочностью и стойкостью к гидроударам, отсутствием коррозии и длительным сроком службы. Единственный недостаток медных агрегатов – высокая цена;
  • Биметаллические радиаторы внешне и по конструкции напоминают алюминиевые приборы с той разницей, что внутренние стенки каналов выполнены из стали или меди. Таким образом удается повысить эффективность и теплоотдачу батареи, но сохранить ее прочность и долговечность.

Знакомая многим чугунная батарея.

Чтобы понять главную отличительную черту биметаллического прибора, следует лучше разобраться в его конструкции. Основная задача любой батареи на жидком теплоносителе – обеспечить максимальную передачу тепла от теплоносителя окружающей среде, при этом иметь достаточный запас механической и коррозионной прочности для длительной эффективной работы.

Степень теплоотдачи напрямую зависит от теплопроводности металла и толщины стенок. Наиболее теплопроводные материалы – алюминий и медь, поэтому самые эффективные приборы сделаны из цветных металлов.

Наиболее эффективные радиаторы сделаны из меди.

С другой стороны, самую высокую прочность демонстрирует сталь и черные металлы. Но они подвержены коррозии и имеют низкую теплопроводность. При этом сталь намного дешевле меди и алюминия, что также является преимуществом.

Конструкция биметаллического радиатора отличается тем, что внутренние стенки каналов выполнены из прочной антикоррозионной стали или чистой меди, а внешние стенки и оребрение выполнены из легкого и теплопроводного алюминия. Это решение позволило совместить преимущества стали и цветных металлов в одном приборе.

Внутренняя поверхность каналов и коллектора выполнена из стали.

Важно! Биметаллические радиаторы совместили в себе преимущества изделий из черных и цветных металлов, став наиболее прогрессивным и современным видом отопительных приборов

Преимущества и недостатки

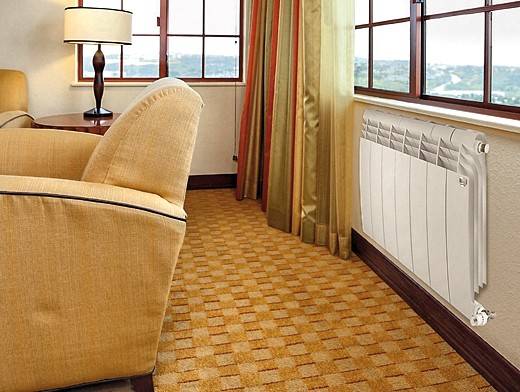

Конвектор отлично вписывается в современный интерьер.

Рассмотрим положительные и отрицательные стороны использования агрегатов с комбинированными металлами в составе. Начнем с преимуществ:

Особенности подключения батарей в квартирах

Когда построенный новый дом предают заказчику, вся отопительная система должна быть согласована с принимающей управляющей компанией и соответствовать нормативам СНиП. В основном один теплосчётчик устанавливают для всех квартир в подъезде. Расценка за потреблённую тепловую энергию определяет денежные затраты на 1 кв.м. полезной площади жилья.

При замене старых батарей отопления на новые радиаторы хозяева жилья часто совершают ошибку, не согласовав установку новых приборов с теплоснабжающей организацией. В этих случаях жильцы, стремясь получить максимальный эффект обогрева своих помещений устанавливают непомерно большей площади отопительные панели и батареи.

Замена отопления в новостройке. Подключение. Опрессовка. #17

Смотрите это видео на YouTube

При выявлении таких нарушений управляющая компания или теплосбытовая фирма через суд взыщут штраф и заставят демонтировать или переустановить приборы обогрева, отвечающие требованиям СНиП.

Чтобы избежать неприятностей, хозяин квартиры должен на стадии проектирования согласовать с вышеуказанными организациями установку новых батарей. Для этого нужно написать заявление соответствующей формы и приложить схему подключения новых радиаторов.

Обвязка полипропиленовыми трубами – принцип выполнения

В последнее время полипропиленовые трубы становятся все более популярными. Разумеется, правильное подключение радиаторов отопления и обвязку можно выполнять и любыми другими трубами, но большинство профессионалов рекомендуют все же останавливать свой выбор именно на этих.

Обвязка полипропиленовыми трубами выполняется следующим образом:

в мультифлекс, соединяющийся с любым выходом, вставляется муфта с накидной гайкой;
посредством заранее прикрепленных скоб на стене фиксируются трубы

Важно, чтоб они не касались стены, а находились в 2-3 см от ее поверхности.. Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора

Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора. Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Мы уже практически знаем, как правильно подсоединить радиатор отопления . Подсоединение кранов выполняется так:

  • изначально кран необходимо разобрать;
  • в радиатор вкручивается штуцер с накидной гайкой;
  • при помощи специального ключа закручиваем гайку.

Помимо этого ключа, во время установки и обвязки радиаторов, а также во время того, как соединить две батареи отопления, вам также понадобятся:

  • уплотнители;
  • набор ключей;
  • пакля;
  • резьбовая паста;
  • нити для резьбы.

Инструменты и материалы для монтажа радиаторов отопления

Параллельное и последовательное соединение

Последовательное соединение двух аккумуляторов. Емкость батареи остается без изменений, выходное напряжение увеличивается в два раза

Если вы используете больше одного аккумулятора, то через батарейные переключатели их можно подключить к цепи независимо, но можно соединить последовательно или параллельно.

При последовательном соединении положительную клемму одного аккумулятора соединяют с отрицательной клеммой другого, а нагрузку подключают к свободным положительной и отрицательным клеммам. Общая емкость последовательно соединенных аккумуляторов не меняется, а выходное напряжение увеличивается. Например, емкость батареи, состоящей из двух последовательно соединенных 12-вольтовых аккумуляторов по 100 Ач каждый, останется 100 Ач, а напряжение увеличится до 24 Вольт.


Параллельное соединение двух аккумуляторов. Напряжение на выходе батареи не меняется емкость увеличивается в два раза

При параллельном соединении, положительную клемму одного аккумулятора соединяют с положительной клеммой другого, затем соединяют между собой отрицательные клеммы и подключают к нагрузке. Напряжение батареи параллельно соединенных аккумуляторов не меняется, а емкость равняется сумме емкостей соединенных аккумуляторов.

Последовательно-параллельное соединение используют когда необходимо создать аккумуляторную батарею большой емкости, но вес каждого аккумулятора слишком велик. В 12-вольтовых электрических системах сначала соединяют последовательно два 6-вольтовых аккумулятора и получают 12 вольт. Затем полученную батарею подключают параллельно к еще двум, соединенным таким же образом 6-вольтовым аккумуляторам. Первое соединение увеличивает напряжение, а второе емкость аккумуляторной батареи.

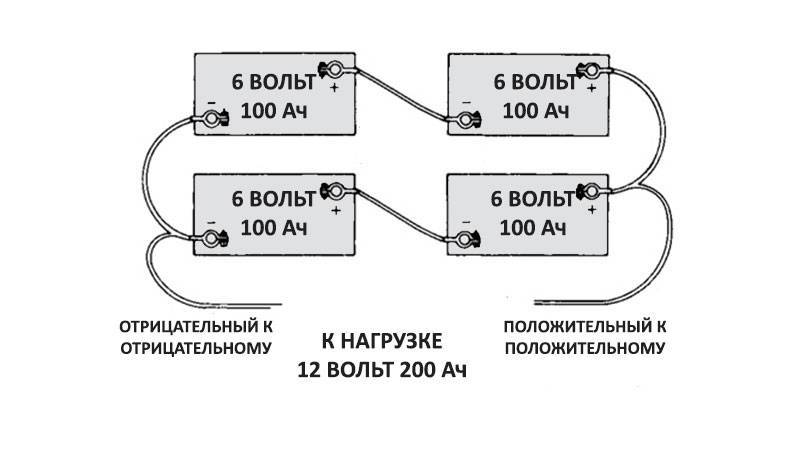

Последовательно-параллельное соединение аккумуляторов. Два 6-вольтовых аккумулятора соединены последовательно и подключены к еще двум таким же аккумуляторам. Емкость этой батареи будет такой же как у двух параллельно соединенных 12-вольтовых аккумуляторов. Однако 6-вольтовые аккумуляторы большой емкости, легче 12-вольтовых, поэтому их проще устанавливать, менять и обслуживать.

Считается, что при параллельном подключении вышедшая из строя аккумуляторная ячейка может разряжать другие аккумуляторы, а небольшие токи, циркулирующие между аккумуляторами увеличивают уровень саморазряда. Из-за этого 12-вольтовую батарею иногда рекомендуют создавать из последовательно соединенные 6-вольтовых аккумуляторов большой емкости. А если они оказываются слишком тяжелыми, то использовать шесть последовательно соединенных 2-вольтовых аккумуляторов.

Однако при параллельном подключении отказ одной ячейки не ведет к выходу из строя всей батареи. Оборудование контроля позволяет обнаружить неисправный аккумулятор и удалить его. Емкость батареи уменьшится, но аккумуляторы продолжат работать.

Но если ячейка выходит из строя в последовательно соединенной батарее, то после удаления неисправного аккумулятора, напряжение в системе упадает на 6 или 2 вольта (в зависимости от того, из каких аккумуляторов собрана батарея).

Способы подключения труб и радиаторов

Схемы подключения радиаторов в системе отопления

Для поддержания комфортной температуры в жилом помещении в холодное время года необходимо правильно подобрать и подключить приборы отопления. На рынке представлен широкий выбор: биметаллические, алюминиевые, чугунные. Все они имеют различные формы и размеры, отличаются по уровню теплоотдачи и типу подключения.

  • Боковой тип, или одностороннее подключение. Особенность этой системы – тепло подается с той же стороны радиатора, с которой находится обратка. Такой способ задействован в многоэтажных зданиях при вертикальной подаче жидкости-теплоносителя.
  • Диагональная схема отличается минимальными теплопотерями. При данном типе труба подачи расположена с одной стороны, вода, пройдя через все секции прибора, выходит с другой стороны. При этом варианте теплоноситель может заходить в верхнее отверстие и выходить через нижнее, или наоборот, поступать в нижнее отверстие и выходить через верхнее. Эта схема применяется в одно- или двухтрубных системах. Она эффективна при использовании длинных батарей (более 12 секций).
  • Нижнее применяется, когда необходимо скрыть трубы в стенах или вмонтировать их в пол. При такой схеме происходит высокая теплопотеря, которая компенсируется выбором более мощного радиатора. Не рекомендуется подключать батареи нижним способом при естественной циркуляции теплоносителя

К выбору типа подключения следует подходить ответственно, т.к. неправильные действия приведут к существенной потере тепла. Нарушение технологии соединения секций может привести к неравномерному прогреванию батареи и даже к образованию протечек

Поэтому важно подобрать подходящие отопительные приборы и правильно их соединить

Испытательные работы

Первичная проверка проводится под небольшим напором, чтобы проследить, не проявится ли где-то течь. Если будет обнаружен дефект, то теплоноситель отключается, и проводятся работы по его устранению.

При следующей попытке вода в систему подается под обычным напором и остается в ней на пару-тройку часов. Когда они пройдут, нужно проверить все места соединений на герметичность.

Без специальных навыков иногда демонтаж и наращивание новых секций трудно правильно произвести с первого раза, поэтому этап проверки качества сделанной работы игнорировать нельзя. В целом, при наличии всех инструментов и выполнении последовательности работ, можно даже соединить два алюминиевых радиатора между собой своими руками.

Нередко жильцы домов и квартир сталкиваются с одной весьма серьезной проблемой – несмотря на систематическую подачу теплоносителя необходимой температуры, в доме чувствуется недостаток тепла, и пребывание в нем вызывает некоторый дискомфорт. Чтобы решить эту проблему, понадобится нарастить радиатор отопления. В чем заключается такого рода работы? Суть этой процедуры состоит в том, чтобы добавить секций радиатору, благодаря чему будет достигнута комфортная температура в жилище.

Секции до радиатора добавляют в том случаи, если нужно отопить большое помещение

Для начала нужно будет подыскать ключ для радиаторов, он у вас обязательно должен быть — если по каким-то причинам вы не можете его найти, то надо взять его на временное пользование у знакомого или соседа, или отправится в магазин за покупкой нового. Итак, с помощью этого ключа вы должны снять радиатор, лишив его соединений с системой отопления. Далее относим его в ванну и направляем в него воду.

Без специального ключа, добавить секции будет нереально

Известно большое количество случаев, когда жильцы квартиры жаловались на недостаточно комфортную температуру воздуха в жилище, и виной всему было элементарное засорение радиатора, которое не позволяло ему работать «в полную силу». Но если вы направили воду в радиатор, а она без препятствий проходит через его каналы и выходит чистой, не имея замутненный вид – то дело не в засорении отопительного устройства. Помощь в этом случае сможет предоставить только добавление секций, в котором, по большому счету нет ничего сложного и трудного, если подходить к данной задаче ответственно.

Расчет необходимого количества секций

Таблица расчета количества секций батареи.

После того как вы определились с выбором радиатора, необходимо грамотно рассчитать его размер. Ведь даже самый эффективный радиатор не будет обеспечивать тепло в помещении, если его размеры не способны обогреть комнату.

Базовой величиной для расчёта размеров радиатора и количества секций выступает площадь комнаты. Мы предлагаем упрощенный (бытовой) вариант просчета количества секций радиатора.

Стандартно, для обеспечения необходимого тепла в комнате, достаточно 100 Вт на 1 кв метр площади. Нехитрым математическим способом высчитываем:

Q=S*100, где:

Q – необходимая теплоотдача радиатора.

S – площадь комнаты.

Эта формула подскажет вам, какую мощность радиатора брать для отопления комнаты, если радиатор представляет собой цельную неразборную конструкцию. Если же его схема предполагает наращивание дополнительных секций, то к этим расчётам добавляем еще один параметр:

N=Q/Qус

N – необходимое количество секций радиатора.

Qус – удельная тепловая мощность одной секции.

Чтобы правильно произвести расчеты, не требуется высшего технического образования. Достаточно взять в руки рулетку и измерить площадь комнаты.

Обратит внимание, эта формула подходит для стандартной квартиры с высотой потолка в 2,7 метра, если высота ваших потолков значительно выше — рекомендуем удваивать необходимое количество секций!

Назначение и выбор байпаса

Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.

Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.

Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.

Техника выполнения работы по соединению секций радиатора

Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате.

Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.

Инструменты и комплектующие для работы

Для сборки радиатора отопления своими руками пригодятся:

  • ключ гаечный или разводной;
  • радиаторный ключ;
  • заглушки с правой и левой резьбой – по 1 шт.;
  • ниппели;
  • прокладки паронитовые;
  • межсекционные прокладки из прочного, гибкого материала;
  • секции батареи;
  • наждачная бумага фракции №120.

Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.

Поэтапный процесс наращивания батареи

Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.

Как подсоединить батарею:

  1. Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.

Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком.
Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка.
Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества.
Проверить качество резьбы ниппелей

Ровная и равномерная нарезка без сколов – залог прочной стыковки.
Сдвинуть секции, вложив между ними прокладки.
Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую. Это значит, что при вращении притягиваются обе секции

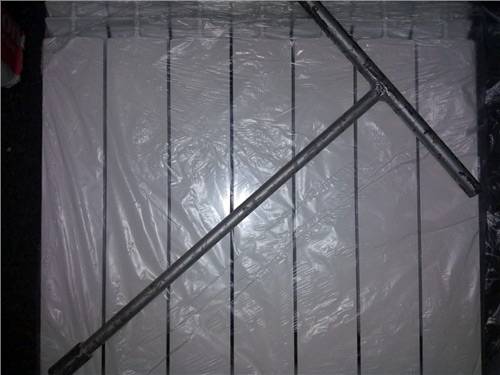

Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

  1. Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.

Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.

Для бытовой проверки потребуется:

  • кусок трубы сечением в 15 мм;
  • насос автомобильный с манометром;
  • ниппель от покрышки.

Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.

Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.

Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.

Наращивание

Добавление секций на радиатор осуществляется следующим образом:

  1. Снять радиатор, выкрутить боковые заглушки и установить его на ровную поверхность. Напротив батареи положить добавочную секцию. Не нужно забывать, что стороны секции оснащены разносторонними резьбами. Затем надо расположить ниппель так, чтобы резьбы совпадали на соединяемых частях отопительного прибора. Далее вкрутить соединительный фитинг на один виток в левый торец радиатора. По окончании данного процесса произвести аналогичные действия с другой стороной батареи.
  2. Подготовленные секции нужно как можно плотнее приставить друг к другу. Промеж них вставить уплотнитель. Затем измерить особенным инструментом расстояние до фитинга. Вставить на вымеренную длину радиаторный ключ в отверстие, находящееся на противоположном торце батареи. Прокручивать ключ надо, воспользовавшись подходящим трубчатым инструментом.
  3. Закрутить ниппель, добиваясь, чтобы он в этот момент вкручивался во внутрь, расположенной напротив, секции. Завершив эту процедуру, провернуть специальный ключ на три оборота, так ниппель наиболее плотнее зафиксирует соединение.
  4. Далее следует переместить радиаторный ключ на вторую сторону отопительного прибора и произвести аналогичную процедуру, что и в вышеописанной частью. По окончании работ рекомендуется ещё раз убедиться в качественной плотности соединений.
  5. Собрав все секции в единое целое, нужно поставить заглушки на свои места, уплотнив соединения прокладками из паронита. Здесь потребуется газовый ключ. Как и везде, тут нужно максимальное прилегание заглушек к радиатору для большей герметичности, что предотвратит возникновение протечек воды.
  6. Установить батарею на место и подключить коммуникационную систему труб

Если наращивалась не одна секция, следует проверить кронштейны крепления батареи на выносливость нового веса. Однако в не зависимости от проверки, рекомендуется для подстраховки дополнительно установить ещё один держатель к стене. Так уже точно вся конструкция неожиданно не обрушится.

Виды радиаторов для обвязки

Радиаторы отопления различаются формой, конструкцией, материалом

Тип радиаторов для обвязки жилого помещения должен быть продуман еще на этапе строительства, чтобы здание было заранее подготовлено к установке всей отопительной системы. Приборы отопления различаются по нескольким критериям.

По материалу, который применяется при их изготовлении:

  • Чугунные были на пике популярности в советские времена и до сих пор часто встречаются в квартирах. К достоинствам такого вида приборов относится большой срок службы и нетребовательность к теплоносителю – в них можно использовать любую жидкость, не задумываясь о ее качестве. Из недостатков стоит отметить внешний вид – такие батареи сложно вписать в современный дизайн помещения. Кроме того, чугунный радиатор имеет очень низкую теплопроводность что значительно увеличивает затраты на топливо.
  • Алюминиевые имеют разнообразный дизайн и высокую теплопроводность. Единственный недостаток – алюминиевый радиатор очень чувствителен к качеству воды. Перед использованием ее следует хорошо профильтровать.
  • Стальные могут быть панельными и трубчатыми. Первый вариант относится к бюджетной категории, но имеет высокую теплоотдачу. Такие радиаторы неприхотливы, поэтому широко применяются в жилых и офисных помещениях. Второй вариант относится к категории «премиум». У таких приборов большой срок службы, высокая теплопроводность и привлекательный внешний вид.
  • Биметаллические имеют длительный срок службы, обладают высоким уровнем теплоотдачи. Единственный недостаток – биметалл дорого стоит.
  • Медные – самые стойкие, они почти не изнашиваются в процессе эксплуатации. Особенности конструкции позволяют использовать как теплоноситель воду и антифриз. Такие батареи рассеивают тепло, увеличивая эффективность отопления. Недостаток – очень высокая цена.
  • Пластиковые – бюджетный вариант для тех, кто желает сэкономить. Они обладают малым весом, просты в монтаже, достаточно стойкие к износу и недорогие. Недостаток – теплоноситель не должен нагреваться больше 80 градусов.

Схема подключения однотрубной и двухтрубной системы отопления

При подключении радиаторов к системе отопления применяются две схемы соединения. При выборе неподходящего способа теплопотери могут достигать 50%.

  • Однотрубная схема позволяет использовать минимальное количество труб. Серьезный недостаток – последовательно соединенные приборы прогреваются неравномерно. Расположенные ближе к котлу греются сильнее, значительно удаленные от него могут оставаться холодными. Такой эффект наблюдается на первых этажах многоэтажных домов, где теплоноситель движется сверху вниз.
  • Двухтрубная схема разводки. Здесь используется две трубы. Одна – подача теплоносителя, по ней идет горячая вода от котла, вторая – обратка, остывший теплоноситель возвращается в нагревательный бак. При такой схеме батареи прогреваются равномерно, что сокращает теплопотери.

Монтаж батарей имеет свои особенности из-за их типа и материала стен. Для тяжелых чугунных радиаторов следует выбирать массивные держатели из более толстого металла. Для легких алюминиевых, биметаллических или стальных применяются более тонкие кронштейны.

Монтаж радиаторов за 24 часа

На ин­ди­виду­аль­ное отоп­ле­ние мож­но ус­та­нав­ли­вать лю­бые ви­ды ра­ди­ато­ров. Это алю­мини­евые, би­метал­ли­чес­кие, чу­гун­ные и сталь­ные ра­ди­ато­ры. Они раз­ли­ча­ют­ся теп­ло­от­да­чей, внеш­ним ви­дом, спо­собом ус­та­нов­ки, фи­зичес­ки­ми и хи­мичес­ки­ми ха­рак­те­рис­ти­ками. Нап­ри­мер, алю­мини­евые ра­ди­ато­ры по це­не вы­ходят де­шев­ле, но они ме­нее проч­ные, чем би­метал­ли­чес­кие. Чу­гун­ные ра­ди­ато­ры са­мые проч­ные, но име­ют боль­шой вес, мень­шую теп­ло­от­да­чу, а по це­не дос­та­точ­но до­рогие. Сталь­ные ра­ди­ато­ры пред­став­ле­ны в ви­де па­нелей, име­ют хо­рошую теп­ло­от­да­чу, дос­та­точ­но проч­ные, а по це­не не осо­бо от­ли­ча­ют­ся от сек­ци­он­ных. Но при пов­режде­нии при­дёт­ся ме­нять весь ра­ди­атор, а не од­ну сек­цию. Если вы собрались менять отопление, то возникает вопрос: какие радиаторы лучше выбрать? Дело здесь не только в цене и качестве, но и в особенности обогрева самих радиаторов. Некоторые модели состоят из секций. Это алюминиевые, биметаллические и чугунные. Другие модели состоят из панелей, которые изготовлены из стали. Стоит отметить, что мы говорим про самые распространённые виды радиаторов. Помимо них, существуют монолитные биметаллические радиаторы. Стальные же вообще могут быть в виде сердца или скелета динозавра. Но такие радиаторы стоят очень дорого, поэтому их применяют достаточно редко.

Как добавить секции на алюминиевые радиаторы

Если фактическая тепловая мощность установленного и подключенного прибора оказалась недостаточной, может потребоваться установка дополнительных секций. Рассмотрим, как это можно осуществить.

Как разобрать алюминиевый радиатор отопления

Последовательность действий при разборке устройства:

  • Перекрыть циркуляции теплоносителя, сбросить давление;
  • Отвинтить и снять соединительные муфты у входа и выхода устройства;
  • Снять радиатор с крепежей;
  • Слить рабочее вещество, уложить лицевой поверхностью вверх на плоской поверхности;
  • Извлечь фильтр, промыть его;
  • Разъединить секции, которые чаще всего соединены между собой специальной ниппель-гайкой.
  • Произвести замену деформированных прокладок из металла (силиконовые прокладки требуют замены в обязательном порядке).

Как соединить алюминиевые радиаторы между собой

Чтобы соединить две секции прибора между собой, необходимо выполнить следующие действия:

  • Торцевые отверстия для соединения необходимо освободить от заглушек;
  • В месте, где на ниппель-гайке отсутствует резьба, установить прокладку;
  • Совместить секции так, чтобы ниппель-гайка попала в отверстие;
  • Выполнить затяжку крепежного элемента.

Ниппель-гайки, расположенные сверху и снизу затягивают поочередно на одинаковое число витком. Таким образом удастся избежать повреждения резьбы.

Методы подключения и схемы

Существует три метода монтажа радиаторов:

Боковой: подачу присоединяют к верхней части батареи, а обратку к нижней, причём с одной стороны. Этот вариант эффективен если количество секций не превышает 10. В противном случае удалённая часть будет слабо прогреваться, что снизит КПД. Подобная схема подключения наиболее распространена в многоквартирных домах.

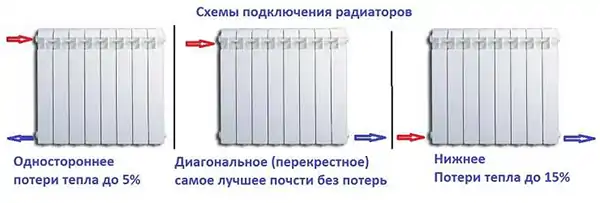

Фото 1. Три распространенные схемы подключения биметаллических радиаторов отопления и их примерные теплопотери.

  • Нижний: обе трубы подводят с одного края, горизонтально, что помогает скрыть обвязку, создать красивый интерьер. Применяется в хорошо прогреваемых помещениях или в сочетании с тёплыми полами. Это связано со слабым прогревом радиаторов, по которым вода должна подниматься наверх.
  • Диагональный: подачу монтируют к верхней части батареи, а обратку — к нижней, но с другого бока. Теплоноситель легко растекается по всему объёму, что делает данную схему наиболее эффективной.

При монтаже нового устройства в многоквартирном доме нужно выбирать тот же вариант, что задуман инженерами. В частном строении следует ориентироваться на личные предпочтения и расчёты.

Как правильно подключить биметаллический радиатор отопления в квартире

Определившись со схемой, подготавливают детали:

  • батарею;
  • трубы;
  • краны;
  • клапан спуска воздуха;
  • переходники;
  • запорную арматуру;
  • кронштейны;
  • прокладки.

Справка! Большинство деталей идут в комплекте с радиатором. При отсутствии некоторых компонентов, их необходимо докупить.

Сам процесс заключается в 6 шагах:

  1. Демонтаж старого устройства. Он начинается на подготовительном этапе со слива воды из текущей батареи. Для этого перекрывают вентиль на подаче и открывают на обратке. Затем следует удаление участков труб, примыкающих к магистрали. Обычно их просто выкручивают. Если соединения не имеют резьбы, используют приборы для нагрева.
  2. Разметка точек крепления батареи. Для этого радиатор прикладывают к предполагаемому месту монтажа. Понадобятся не менее двух людей: пока один держит, второй метит карандашом (или другим предметом, в зависимости от покрытия). Следует помнить, что трубы должны состыковываться, а для выравнивания использовать строительный уровень.
  3. Установка и фиксация крепежей. В намеченных точках проделывают отверстия под крепежи. Для этого потребуется перфоратор и дюбели. Последние часто включают в комплект.

Для радиаторов из трёх секций достаточно одного крепления, из 4–6 — двух, из 7–9 — трёх, в остальных случаях — четырёх.

Пять и больше требуются при монтаже очень длинных конструкций, применение которых нецелесообразно из-за снижения КПД.

  1. Установка радиатора. Устройство ставят на крепления, так, что горизонтальный коллектор получается подвешенным. Следует учитывать, что биметаллические радиаторы надо подключить и испытать в заводской упаковке. Это помогает при обнаружении проблем: после неудачной опрессовки батарею легко демонтируют и возвращают производителю для устранения неисправностей или замены на новую. Рабочий прибор закрепляют, вкручивая в резьбу. Иногда трубы просто приваривают, что зависит от определённой обвязки.
  2. Установка крана Маевского. Устройство всегда включено в комплект к радиатору. Его размещают в любой доступной для обслуживания точке батареи, затягивая динамометрическим ключом. Такой способ укрепления поможет избежать превышения напряжения выше нормы. Затем проводят монтаж запорной арматуры и регулятора температуры, если последний используют.
  3. Соединение с теплопроводной системой отопления. Биметаллические радиаторы нельзя зачищать наждаком или напильниками, поскольку испортится обшивка. Это приведёт к возникновению течей, в редких случаях переходящих в прорыв.

Особенности подведения батарей в частном доме

Во время монтажа нужно соблюдать принципы, описанные выше. Последовательное размещение компонентов и тщательный контроль над процессом позволит создать систему, способную долго работать от котла без дополнительного обслуживания.

Важно! При выборе места следует выбирать участки со свободным доступом. Это сделает возможный ремонт удобнее

И также облегчит перекрытие кранов при необходимости проведения опрессовки.

Принципиально схемы ничем не отличаются от тех, что используют в квартирах. Установка биметаллического радиатора довольно проста, но для соблюдения точности будет правильно пригласить специалиста.

Как разобрать, нарастить и собрать радиатор отопления

Алюминиевые, биметаллические, чугунные радиаторы собраны по одному и тому же принципу: секции в верхней и нижней части соединены между собой ниппель-гайками. Ниппель-гайки — это полые кольцеобразные гайки с внешней резьбой. Резьба нанесена на оба конца. Внутри каждой сделаны специальные пазы. В них при сборке-разборке вставляется ключ, вращая который происходит стягивание либо разъединение (в зависимости от направления вращения) обеих секций. Герметизацию обеспечивает прокладка из паронита или силикона, надеваемая сверху гайки.

Так подключается радиатор в систему

Как правило, разбирать и собирать батареи отопления нужно в следующих случаях:

  • при монтаже новой системы обогрева;
  • при необходимости добавить дополнительные секции радиатора;
  • заменить давшую протечку секцию либо прокладку.

Нужно менять прокладку, а значит, разобрать батарею, а потом ее собрать

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
