Отопительные котлы
Выбор источника тепла – это ключевой фактор, от которого будет зависеть дальнейший подбор элементов отопления и эффективность работы собранной системы. Самым дешевым топливом на сегодняшний день является газ, поэтому, если к участку подведена газовая магистраль, работающий на газе котел будет лучшим решением.
Наиболее экономичными показали себя конденсационные газовые котлы с электрическим розжигом, которые имеют пару особенностей:
- При разогретом до слишком высокой температуры теплоносителе газ попросту не расходуется, что снижает его затраты примерно на 25%;
- Тепло, отданное водяному пару, также расходуется для отопления, что позволяет сэкономить еще 10-12% энергоресурса.
Если же расставить в порядке снижения экономичности отопительное оборудование, работающее на других видах топлива, то получится перечень следующего вида:
- Дровяные котлы;
- Пеллетные котлы;
- Угольные котлы;
- Дизельные котлы;
- Электрические отопительные устройства.
Подбирая источник тепла перед тем, как провести отопление в частном доме, нужно обратить внимание на ряд нюансов:
- Для газовых котлов можно использовать не только магистральный, но и баллонный газ. Правда, стоимость отопления в таком случае вырастает в несколько раз.
- Перед приобретением работающего на определенном виде топлива отопительном устройстве стоит хотя бы примерно изучить динамику роста цен на разные типы горючего, причем при изучении нужно привязывать цены топлива к географии.
- Угольные котлы для растопки используют дрова. Это нужно учитывать – во-первых, растопка и прогрев системы займут больше времени, а во-вторых, закупка дров потребует дополнительных затрат.
- Котлы на газе, дизельном топливе и электричестве функционируют бесперебойно в случае наличия топлива. Пеллетные котлы, имеющие систему автоматической подачи, могут работать неделю. Твердотопливные котлы необходимо протапливать и очищать не реже (а зачастую чаще) одного раза в день. Котел длительного горения может работать на одной закладке на несколько часов дольше, а самые дорогие и современные устройства без проблем работают на протяжении суток.
- В качестве топлива для дизельных котлов можно использовать отработку – это позволит уменьшить затраты на отопление в несколько раз. Недостаток такой экономии заключается в дефиците отработанного масла, которое очень трудно приобретать в достаточном количестве и на постоянной основе.
Электричество в таких устройствах требуется только для функционирования компрессора. Подобные схемы получаются достаточно выгодными – стоимость отопления в конечном итоге может на равных соперничать с экономией при использовании твердотопливных котлов и газа.
Конечно, за экономию приходится где-то платить – стоимость тепловых насосов очень высока, да и установка подобного оборудования обходится в круглую сумму. Достаточно привести простой пример: для монтажа геотермального насоса нужно пробурить скважину глубиной в несколько десятков метров, или же выкопать котлован, площадь которого будет в три раза больше площади отапливаемого здания.
Решение данной проблемы есть – можно использовать разновидность теплового насоса, в которой теплоносителем является находящийся за пределами дома воздух. Из него откачивается тепловая энергия, используемая в дальнейшем для обогрева здания. По сути, такая схема представляет собой работу обычного кондиционера, установленного в режим нагрева.
Виды водяных систем отопления и варианты их применения
Задаваясь вопросом как правильно сделать отопление в частном доме, домашние мастера часто рассматривают только системы с использованием радиаторов. Однако, мало того, что такие системы могут различаться по способу циркуляции (естественная или принудительная). Они могут быть дополнены схемами, которые добавят комфорта в жилом помещении. Рассмотрим, каким образом можно устроить обогрев частного дома.
Водяная система обогрева в частном доме «Теплый пол»
О «теплых полах» сказано немало, однако не все знают, как они устроены. Обывателю привычнее слышать выражение «теплый пол» в сочетании с термином «электрический». Но при возведении частного дома монтаж этого вида обогрева на воде более приемлем, несмотря на трудоемкость процесса.
Полезная информация! Смонтировав водяную систему «Теплый пол», комфортная температура будет достигаться без лишних затрат на электроэнергию. После полного прогрева напольного покрытия (при хорошей термоизоляции строения) потерь тепла практически не будет, что обеспечит неплохую экономию.
Плинтусное водяное отопление: особенности системы
Плинтусная система обогрева состоит из распределительного коллектора, радиаторов и комплекта пластиковых трубок, одна из которых помещается в другую. Внешняя (гофрированная) играет роль чехла и служит не только для защиты, но и дает возможность упрощения замены внутренней при повреждении.
Особенность плинтусной отопительной системы в том, что она не прогревает воздух внутри помещения. Принцип работы основан на свойствах прохождения потоков вплотную к поверхностям. Тепло здесь «стелется» по полу и стенам, огибая препятствия в виде шкафов или тумбочек. Такой способ обогрева доказал свою эффективность. И хотя он применяется редко, популярность плинтусного водяного (как и электрического) отопления растет.
Радиаторы в отопительных системах: классический вариант
Радиаторное отопление наиболее популярно и привычно российскому обывателю. Да и монтаж этого вида проще, нежели устройство «теплого пола». Однако и здесь есть свои нюансы
Важно правильно рассчитать количество радиаторов, расположение и секций в них таким образом, чтобы тепло распространялось равномерно
Радиаторы бывают секционные, трубчатые и пластинчатые. Теплоотдача у различных типов не отличается, а значит выбирать нужно, исходя из дизайна помещения и финансовых возможностей.
Система отопления одноэтажного дома с естественной циркуляцией
Это простые системы отопления без насоса. Вода перемещается по трубам согласно законам физики. При нагревании теплоноситель расширяется, при этом его плотность и удельный вес уменьшается. Монтаж отопления с естественной циркуляцией чаще выполняется в частных домах в один этаж при небольших площадях помещений.
Важно! Перед началом устройства такой обогревательной системы составляется четкий и подробный план с вычислением и указанием в проекте углов наклона магистралей. Неверные вычисления приведут к образованию воздушных пробок
Циркуляции теплоносителя при этом не будет.
Главное преимущество естественной циркуляции энергонезависимость. При отключении электроэнергии отопление продолжит работать. Отрицательная сторона затраты на трубы. Они должны быть большого диаметра. По тонким магистралям при естественной циркуляции теплоноситель не пройдет.

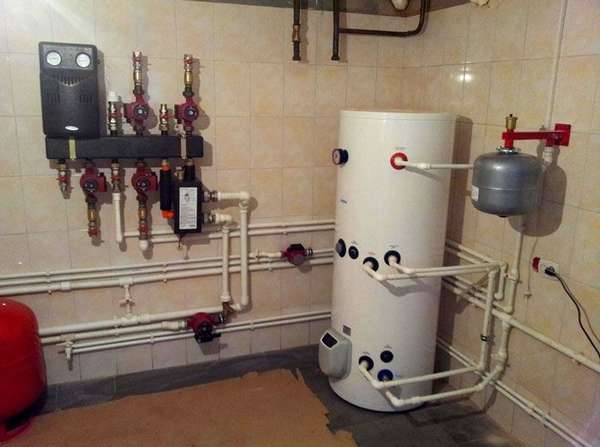

Схемы отопления одноэтажных домов с принудительной циркуляцией
Преимущество таких систем отопления (СО) монтаж магистралей тонкими трубами и уменьшенное количество теплоносителя. Насос свободно перемещает воду, малое количество которой позволяет ей быстрее прогреться. Отсюда вывод – экономия на материалах при монтаже и на топливе, расход которого ниже. СО с принудительной циркуляцией позволяют подключить дополнительный контур (или несколько) и систему «Теплый пол», монтаж которой невозможен при естественной.
Присутствуют и недостатки, о которых следует узнать перед тем, как провести отопление в частном доме. Если нет отдельного помещения под бойлерную, шум насоса может раздражать. Расход электроэнергии на постоянную работу циркуляционного насоса тоже будет заметен при получении счетов. Но главное – при отключениях электричества, которые в частных секторах происходят регулярно, циркуляция теплоносителя прекращается. При этом основной проблемой становится вариант с газовым или дровяным котлом – вода в нем закипит.
Но чтобы досконально понять, как правильно сделать отопление в частном доме, разберемся в схемах монтажа.
Где разместить инфракрасный обогреватель
Важно определиться, где лучше разместить обогреватель. Вариантов немного: на полу или потолке, а также на стене
Для разных видов помещений, исходных задач выбирается наиболее оптимальный, у каждого есть свои особенности, плюсы и минусы.
| С потолка тепловыми лучами хорошо «прорезается» все пространство. Минус в верхнем размещении — сложно подобрать эстетичный вариант, нельзя сочетать с натяжными потолками, да и сама высота помещения должна быть не менее 2,5 метра. |
| Напольный способ прост в исполнении, эффективен, но пол испытывает постоянные механические нагрузки, и есть вероятность повреждения системы обогрева. К тому же, ее придется прятать под ковер, напольное покрытие, а это снижает КПД излучения. |
| Укрепить обогреватель ИК типа можно и на стене. Если это кажется неэстетичным, всегда есть возможность превратить его в элемент дизайна, преобразовав в панно или иную интерьерную фишку. |
Монтаж теплого пола как разновидности пленочного обогрева
Теплый пол — это вариант пленочного инфракрасного обогрева. Такой обогреватель представляет собой комплекс из тонких генераторов-полосок, которые последовательно соединяются, образуя полосу нужной длины. К блоку управления можно подключать несколько таких греющих элементов, а сам блок включается в электросеть.
Есть варианты с размещением подобных пленок и на потолке, и на стенах, но наиболее часто используется напольный метод монтажа, хотя бы из-за его простоты. Сама балластная нагрузка от массы напольного покрытия становится способом фиксации, тогда как при других вариантах нужны специальные крепежные приспособления.
Чтобы теплоотдача была максимальной, необходимо выбрать напольное покрытие с высокой теплопроводностью. Если «укутать» пол ковром, теплоотдача сильно снизится. Дерево лучше пропустит тепловые волны, но максимально высокий КПД от напольного ИК обогрева достигается при использовании кафельной плитки.
Теплый ИК пол
Сборка системы отопления с естественной циркуляцией
Строительство системы с естественной циркуляцией начинается с выбора места для установки котла. Источник тепла должен стоять в угловой комнате, размещаясь в самой нижней точке разводки. Ведь батареи пойдут по внутреннему периметру, вдоль несущих стен, причем даже последний радиатор должен располагаться немного выше котла. После того, как место для котла выбрано, можно приступать к его установке. Для этого стену в зоне размещения обкладывают кафелем, а на пол набивают либо лист оцинковки, либо панель из плоского шифера. Следующий этап – монтаж дымохода, после чего можно ставить сам котел, подключая его к вытяжной трубе и топливопроводу (ели таковой имеется)
Дальнейший монтаж осуществляется по направлению движения теплоносителя и реализуется по следующей схеме. Вначале под окнами развешивают батареи. Причем верхний патрубок последнего радиатора должен располагаться выше напорного выхода из котла. Величина возвышения рассчитывается, исходя из пропорции: один погонный метр разводки равен двум сантиметрам возвышения. Предпоследний радиатор вешают на 2 см выше последнего и так далее, до первой батареи по ходу движения теплоносителя.
Когда нужное количество батарей уже весит на стенах дома, можно переходить к сборке разводки. Для этого нужно присоединить к напорному патрубку (или штуцеру) котла 30-сантиметровый участок горизонтального трубопровода. Далее к этому участку пристыковывают вертикальную трубу, поднятую на уровень потолка. В этой трубе на вертикальную линию накручивают тройник, обеспечивая переход в горизонтальный уклон и обустройство места врезки расширительного бачка.
Принцип работы системы отопления с принудительной циркуляцией
Для монтажа бачка используют вертикальный штуцер тройника, а к свободному отводу прикручивают второй горизонтальный участок напорной трубы, который тянут под уклоном (2 см на 1 м) до первого радиатора. Там горизонталь переходит во второй вертикальный участок, спускающийся к патрубку радиатора, с которым трубу и стыкуют, используя цанговый фитинг с резьбовым сгоном.
Далее нужно соединить верхний патрубок первого радиатора с соответствующим разъемом второго радиатора. Для этого используют трубу соответствующей длины и два фитинга. После этого таким же образом соединяют нижние патрубки радиаторов. И так далее, до стыковки предпоследней и последней батареи. В финале нужно вмонтировать в верхний свободный штуцер последней батареи краник Маевского и подключить к нижнему свободному разъему этого радиатора обратную трубу, которую заводят в нижний патрубок котла.
Циркуляция и ее типы
По движущей силе различают два типа циркуляции теплоносителя:
- Естественный.
- Принудительный.
В агрегатах первого типа теплоноситель движется за счет энергии топлива: при нагревании жидкость расширяется и вытесняется из котла в расширительный бак, а из него в радиаторы стекает под действием силы тяжести.
Такая система проста и независима от подачи электроэнергии. Однако она подходит только для отопительных агрегатов небольшой мощности. Одноэтажный частный домик на 3–4 комнаты — ее сфера применения.
Второй тип циркуляции обеспечивает внешняя сила. Обычно это насос с электроприводом, перекачивающий теплоноситель. По размерам и мощности такие агрегаты ограничений не имеют, но они потребляют электроэнергию, поэтому придется позаботиться о бесперебойной ее подаче.
Различается циркуляция теплоносителя в агрегате и по способу подключения радиаторов к котлу:
- последовательно (однотрубный);
- параллельно (двухтрубный).
Эффективные способы отопления электричеством
Она зависит от площади отапливаемых помещений и общей длины трубопроводов отопления.
Обычно — это 1,5 атм. Нужно тщательно рассчитать длину такой конструкции, учитывая схему укладки контура ТП. Кроме этого, электрические котлы отличаются по мощности.
В большинстве случаев теплый пол является вспомогательным элементом системы отопления в доме.
Здесь это не самое важное. Хотя система с принудительной циркуляцией и не требует обязательного соблюдения наклонов труб, как при естественной, так как циркуляцию здесь обеспечивает циркуляционный насос, но их все же необходимо соблюдать, для того, чтобы при необходимости можно было слить всю воду и чтобы не получалось её завоздушивание в процессе эксплуатации
Статья по теме: Перечень матерьялов в смете электромонтаж
Плюсы и минусы обогрева дома электричеством
При этой работе есть одна важная тонкость: маломощные котлы могут работать от обычной сети, напряжение в которой составляет В, а для более мощного оборудования сеть должна быть трёхфазной. Естественная циркуляция оказывается очень медленной, и из-за этого увеличивается расход энергии на обогрев.
Там она охлаждается, передавая тепловую энергию воздуху в помещении, после чего остывшая жидкость вновь направляется в котёл. Все установки работают абсолютно бесшумно, так как в системе отсутствуют вентилятор и циркуляционный насос.
Виды схем отопления
Виды котлов Основная задача при организации отопления своими руками заключается в том, чтобы создать эффективную систему, преимущественно автоматическую, с минимальным участием человека в ее работе. Это, анализируя виды фундаментов , можно сразу однозначно сказать, что монолит выйдет дороже ленточного основания. Это приспособление обеспечивает циркуляцию теплоносителя в системе и равномерный прогрев дома. Это замкнутая система, где вода циркулирует под воздействием насоса или самотеком.
Но часто, по объективным причинам, такая возможность есть далеко не везде. Сегодня многое изменилось — обилие и ассортимент современного отопительного оборудования позволяют делать отопление в доме самостоятельно, даже без привлечения специалистов.
Отопление гаража электрическим котлом
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Как подключить твердотопливный котел
Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:
Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.
Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:
Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.
Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры
Как работает схема
Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:
- Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
- При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
- Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
- По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.
Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:
- Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
- Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.
Способ удешевления обвязки
Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:
Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix
Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.
Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
