Расстояние от радиатора до подоконника и батареи до пола и стены

Грамотная установка отопительных радиаторов – рекомендации экспертов

Правила для удачной установки батарей в доме. Правильно подобрав мощность радиаторов отопления мы часто не приобретаем желаемого тепла в доме. От чего обуславливается их производительная работа?

Для того чтобы отопительная система работала правильно и эффектно необходимо правильно поставить и собрать отопительные приборы

Неважно, какой системой отопления вы пользуетесь (независимой или централизованной) правила установки отопительных приборов неизменны

Расположение отопительных радиаторов

Отопительный прибор необходимо установить таким образом, чтобы он работал со 100% отдачей. Идеальный вариант установки – под окном. Самые большие потери тепла в доме происходят через окна. Расположение батарей отопления под окном предохраняет теплопотери и возникновение конденсата на стеклах. При больших окнах применяют отопительные приборы высотою 30 см, или устанавливают их конкретно рядом с окном.

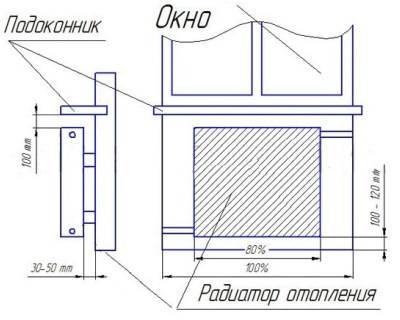

Предлагаемое расстояние от пола до отопительного прибора – 5-10 см, от отопительного прибора до подоконника – 3-5 см. От поверхности стены до задней поверхности батареи 3-5 см. Если Вы запланировали за отопительным прибором приклеить какой-нибудь теплоотражающий материал, то можно уменьшить расстояние между поверхностью стены и батареей до очень маленького (3 см).

Отопительный прибор обязан быть поставлен строго под прямыми углами, как в горизонтальном положении, так и в вертикальном положении – любое отклонение приводит к скоплению воздуха, что приводит к коррозии отопительного прибора.

Трубы в системе обогрева

Совет тем, у кого в доме отопление централизованное. Естественно для систем отопления высотных домов применяются трубы из металла.

Если в квартире труба стояка железная – нельзя перейти на полипропиленовые трубы отопления!

В магистральном отоплении часто появляются температурные перепады носителя тепла и его давления – квартирная разводка и отопительные приборы поломаются на протяжении года.

Также только не применяйте неармированные трубы из полипропилена – они рассчитаны на эксплуатацию для водообеспечения и при температуре носителя тепла от +90°С приходят в негодность.

Фурнитура для отопительных радиаторов

Для того чтобы вам было удобно во время отопительного периода следует установить внешние водяные термостаты на каждый отопительный прибор. Так вы сумеете экономить, перекрыв батареи в неприменяемых помещениях и управлять температурой в доме. Можно выбрать программируемые внешние водяные термостаты – они будут отключать/включать отопительный прибор, поддерживая нужную температуру.

Установка термостатов на каждый отопительный прибор возможна в отопительной системе с двумя трубами. В однотрубной (в многоквартирных и высотных домах) системе для терморегуляции устанавливают перед батареей перемычку – циркулярный насос. Циркулярный насос – это труба, поставленная перпендикулярно между подачей и «обраткой». Труба для циркулярного насоса должна обязательно быть небольшого диаметра, чем трубы, примененные в разводке системе отопления.

Также на батарею устанавливают клапан Маевского – клапан для отводки воздуха из системы. Такие элементы облегчают управление отопительным прибором и упрощают их ремонт.

Преграды для отапливания помещения

На эффективную отдачу тепла воздействуют и преграды, которые сами мы создаём. Сюда относят длинные гардины (70% потери тепла), выступающие подоконники (10%) и декоративные решётки. Плотные гардины до пола мешают воздушной циркуляции в помещении – вы просто обогреваете окно и цветы на подоконнике. Данный же эффект, но с меньшими результатами выполняет подоконник, полностью накрывающий сверху батарею. Плотный декоративный экран (особенно с верхней панелью) и расположение батареи в нише понижают результативность отопительного прибора на 20%.

Грамотная установка отопительных радиаторов – одна из основных составляющих хорошего функционирования системы отопления в общем. Не стоит идти на поводу у экономии в ущерб комфортабельному теплоснабжению.

Биметаллические радиаторы отопления какие лучше инструкция по выбору

Первые радиаторы отопления, производимые из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад. Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке в свою очередь преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы отопления какие лучше

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубах прикреплены алюминиевые радиаторные пластины. Их присоединяют способом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) каучуковыми прокладками.

Конструкция биметаллического радиатора

В российских городских квартирах с централизованным отоплением радиаторы такого типа прекрасно выдерживают давление до 25 атмосфер (при опрессовке до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию гораздо лучше своих чугунных предшественников.

Радиатор — фото

Внешне отличить биметаллические и алюминиевые радиаторы достаточно сложно. Удостовериться в правильности выбора можно лишь сравнив вес указанных радиаторов. Биметаллический из-за стального сердечника будет тяжелее своего алюминиевого собрата примерно на 60% и вы совершите покупку безошибочно.

Устройство биметаллического радиатора изнутри

Положительные стороны использования биметаллических радиаторов

  • Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Фасадная сторона радиатора может быть одна ли обе, размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает радиаторы из алюминия и стали пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливают вертикально без использования кронштейнов за счет дополнительно присутствующих ребер жесткости.
  • Срок службы радиаторов из сплава двух металлов достигает 25 лет.
  • Биметалл подходит для всех систем отопления, в том числе и для центральной. Как известно, некачественный теплоноситель в муниципальных системах отопления отрицательно влияет на радиаторы, сокращая их срок службы, однако радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
  • Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, это не повредит батареи.
  • Высокая теплоотдача – одно из главных преимуществ радиаторов из биметалла.
  • Регулирование температуры нагрева с помощью термостата происходит практически молниеносно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое сократить объем используемого теплоносителя.
  • Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работы займут минимум времени и усилий.
  • Количество необходимых для обогрева помещения секций радиатора легко рассчитать математически. Это исключает лишние финансовые затраты при покупке, монтаже и эксплуатации радиаторов.

Отрицательные стороны использования биметаллических радиаторов

  • Как уже говорилось выше, биметаллические радиаторы пригодны к эксплуатации с теплоносителем низкого качества, однако последний существенно снижает срок службы радиатора.
  • Главный минус биметаллической батареи – разный коэффициент расширения у алюминиевого сплава и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
  • При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
  • К оспариваемому недостатку можно отнести стоимость радиаторов из биметалла. Она выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью оправдывает себя.

Пошаговый алгоритм по установке

Силиконовая лента способствует лучшей герметизации соединений

После произведения расчетов всех необходимых значений и выбора способа соединения можно переходить к установке радиаторов. Все работы должны проводиться в соответствии с требованиями СНиП. Также нужно следовать инструкции завода-изготовителя. При нарушении инструкции есть риск потери гарантийного обслуживания. По нормам можно не снимать защитную пленку с приборов во время установки. Таким образом устройство будет защищено от пыли и царапин при монтажных работах.

Необходимые для подключения элементы:

  • Крюки с пластиковыми дюбелями – минимум 3 штуки. Нужны для крепления к стене или полу.
  • 2 боковые пробки с правой резьбой. Имеют обозначение D.
  • 2 пробки с левой резьбой с буквенным обозначением S.
  • Заглушка.
  • Нить силиконовая уплотнительная либо лен.
  • Элементы, необходимые по схеме – кран, клапаны, вентили.
  • Трубы. Выбираются металлические или полипропиленовые. Изделия из металла отличаются высоким качеством, стойкостью и длительностью эксплуатации. Полипропиленовые трубы стоят дешевле.

Из инструментов потребуются:

  • Электрическая дрель и сверло. Выбираются в соответствии с твердостью стены.
  • Отвертка.
  • Строительный уровень.
  • Ключ.
  • Рулетка и простой карандаш.

В зависимости от конструкции радиатора подбирают отводчик воздуха

Общий порядок монтажа разных частей отопительной системы также регламентирован СНиП.

  1. Произведение разметки под кронштейны. Это делается с помощью дюбелей или цементного раствора. Всего кронштейнов должно быть не менее трех.
  2. Установка заглушек, переходников, кранов Маевского и других деталей.
  3. Установка самого радиатора. Необходимо соединить его трубы с отопительной системой.
  4. Установка отводчика воздуха. Он должен быть автоматическим.
  5. Удаление защитной пленки.

При соблюдении этих требований установка системы будет качественной и долговечной.

Настенное крепление

Настенный крепежный материал

Настенный крепеж сделать проще, чем напольный.

Монтаж производится следующим образом:

  1. Подготовка места крепления. Сначала подводится труба отопительного контура. Стену за радиатором нужно оклеить фольгированным материалом.
  2. Предварительная разметка места крепления фиксаторов.
  3. Установка крепежей при помощи дюбелей. Заглубление в стену должно составлять не менее 6 см для надежной фиксации батареи.
  4. Насаживание радиатора на кронштейны. Фиксация и выравнивание прибора.
  5. Подключение к трубам. Проверка герметичности всех соединений.
  6. Тестовый пуск системы.

Во время монтажа важно сделать горизонтальное выравнивание батареи. В ином случае в устройстве будет накапливаться воздух, который уменьшает интенсивность обогрева и приводит к образованию коррозии

Также важно соблюдать условие местонахождения батареи. Она должна устанавливаться строго по центру окна

Крепежные элементы бывают разные. Они могут изготавливаться в форме подвесов, кронштейнов и других конструкций. Вне зависимости от типа задача у них одна – надежная фиксация радиатора на стене. Инструкция по креплению фиксаторов прилагается вместе с самими элементами.

Напольное крепление

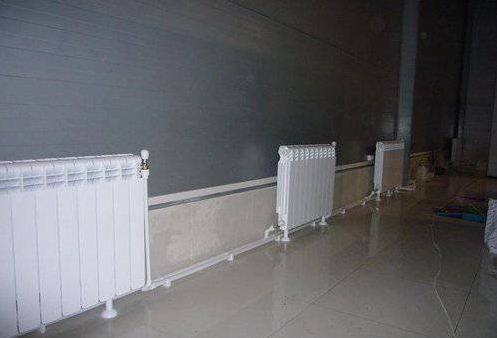

Напольное крепление для больших тяжелых радиаторов или тонких стен

Тяжелые и массивные радиаторы не всегда можно вешать на стену. Не каждый фиксатор выдержит такую нагрузку, поэтому используют напольный способ установки. Для этого применяются специальные кронштейны. Они стоят дороже, но надежность крепления у них выше, чем у настенных моделей.

Этапы напольной установки радиатора:

  • Подбор кронштейнов, которые рассчитаны на вес батареи.
  • Установка на отведенное под радиатор место основания. Фиксация производится на анкерные болты на расстоянии не менее 6 см от стены. Должна соблюдаться высота радиатора от пола.
  • Выполнение бетонных работ. Заливка стяжкой основания кронштейнов и шляпок болтов.
  • Надевание на стойки крюков. Их подгоняют под нужную высоту и фиксируют болтами. Если предусмотрено комплектацией, ставятся защитные металлические прокладки.
  • Установка на крючки на рассчитанную заранее высоту батареи от пола. Радиатор, как и в случае настенного монтажа, нужно выровнять по горизонтали.

Напольная система имеет важное преимущество. Вся тяжесть от батареи ложится на пол, а не распределяется по стене

Благодаря отдалению от пола будет создан зазор, позволяющий циркулировать воздуху. Обычно такая схема применяется для тяжелых чугунных радиаторов отопления, но и алюминиевые или биметаллические устройства могут крепиться напольным методом.

Схемы подключения

  • Боковое подключение. Характеризуется максимальной теплоотдачей. При таком соединении ввод производится с верхней части батареи, а вывод – снизу с той же стороны. Является наиболее востребованной схемой подсоединения.
  • Диагональное подключение. Производится при значительных габаритах системы. Вода поступает в радиатор через верхнюю часть, а выводится снизу с противоположной стороны.
  • Нижнее подключение или «Ленинградка». Производится в небольших одно- и двухэтажных домах, а также при монтаже скрытых под полом труб. Эффективность такой системы ниже на 5-15%, чем при боковом подключении.

Расстояние от пола до радиатора и батареи: нормы СНиП от подоконников

› Строительство › Дом

05.12.2018

Обеспечение комфортной температуры для проживающих людей в частном доме или квартире в зимний период – приоритетная задача для каждого собственника. При организации индивидуального отопления или тепловом снабжении в многоквартирном доме важны все элементы, начиная с того, какое должно быть расстояние от пола до радиатора отопления, и заканчивая давлением жидкости в системе. Перед тем как начинать работы, следует изучить строительные нормы и правила (СНиП), касающиеся организации теплоснабжения, а также узнать, на каком расстоянии вешать отопительный прибор рекомендуют специалисты.

Нормативы

Нормативы СНиП носят рекомендательный характер, но при замене батарей в квартире многоквартирного дома с центральной системой отопления их выполнение обязательно. Это связано с тем, что при проектировании дома учитывались все условия его дальнейшего содержания и среди прочего – экономное тепловое обеспечение.

По установленным стандартам в кирпичном или панельном доме предусматривается следующее:

  1. Расстояние от пола до батареи или радиатора должно быть в пределах 80–140 мм. Меньшая высота установки сделает невозможным проведение влажной уборки под устройством, спровоцирует накопление нежелательной для здоровья людей пыли, большая – сократит полезную зону обогрева.
  2. Расстояние между батареей и подоконниками должно быть 100–120 мм. Если дистанция от радиатора до подоконника будет сокращена, то уменьшится конверсия воздушных масс и эффективность батареи отопления снизится.
  3. Установка радиаторов отопления от стены более чем на 30–50 мм не рекомендована в связи с тем, что, как и в предыдущем случае, снижается конверсия, а также провоцируется скопление грязи с минимальными возможностями ее устранения.

Вешать радиатор над полом необходимо точно по центру проема окна. Так будет обеспечено создание теплового экрана в районе стеклянного наполнения окна, и при этом сохранится эстетичный вид комнаты.

 Схемы подключения

Разработаны и используются несколько схем подключения радиаторов в единую тепловую систему. Они представлены следующими видами:

  • максимальная тепловая отдача происходит при боковом подключении, предполагающем монтаж ввода в верхнем секторе батареи, вывод – внизу с той же стороны;
  • при значительных размерах теплоотводящего устройства оптимальным вариантом считают диагональное подключение, где вода поступает через верхний патрубок, а выводится нижним, с противоположной стороны;
  • при монтаже скрытых под поверхностью пола труб подвода горячей воды используется схема с нижним подключением, в народе называемая «Ленинградкой».

Если трубы подвода тепла помещены в черновую стяжку, то следует ожидать значительных тепловых потерь из-за контакта с бетоном и перекрытием потолка нижнего этажа.

Виды батарей отопления

Эффективность обогрева помещения будет зависеть не только от того, на каком расстоянии от пола вешать батарею или радиатор отопления, но и от схемы их подключения, материала и устройства самих отопительных приборов. Сегодня на рынке представлены следующие модели:

  1. Чугунные батареи. Взрослое поколение наверняка их знает не понаслышке. Во время Советского Союза в системах отопления использовали только эти модели. Сегодня они имеют более презентабельный внешний вид. Их характеризует высокий уровень теплоемкости, длительная отдача тепла, отсутствие последствий при гидравлических ударах, также у них повышенный срок эксплуатации.
  2. Стальные радиаторы. Имеют невысокие показатели теплоотдачи – нагрев происходит быстро, но не менее быстро они и остывают. Сварная конструкция чувствительна к гидравлическим ударам. Нет возможности самостоятельно добавлять секции. Вместе с тем вес изделия и простота монтажа привлекают многих домовладельцев. Особым спросом пользуются товары немецкой торговой марки «Kermi».
  3. Алюминиевые радиаторы. Характеризуются малым весом, красивой формой, повышенной тепловой отдачей. На рынке представлены в двух исполнениях, где в первом конструкция состоит из одного моноблока, с объемом, обеспечивающим разные мощности, во втором – наборная секционная.
  4. Биметаллические батареи. Новаторская конструкция размещения обогревательных коллекторов позволила достичь уровня теплоотдачи алюминиевых моделей, а также прочности и надежности чугунных собратьев.

Приобретаемые радиаторы должны отвечать нормам ГОСТа. Проверяют соответствие путем ознакомления с документами на товар в магазине. Их отсутствие может служить поводом для отказа от покупки изделия в этой торговой точке.

Виды батарей отопления

Эффективность обогрева помещения будет зависеть не только от того, на каком расстоянии от пола вешать батарею или радиатор отопления, но и от схемы их подключения, материала и устройства самих отопительных приборов. Сегодня на рынке представлены следующие модели:

  1. Чугунные батареи. Взрослое поколение наверняка их знает не понаслышке. Во время Советского Союза в системах отопления использовали только эти модели. Сегодня они имеют более презентабельный внешний вид. Их характеризует высокий уровень теплоемкости, длительная отдача тепла, отсутствие последствий при гидравлических ударах, также у них повышенный срок эксплуатации.
  2. Стальные радиаторы. Имеют невысокие показатели теплоотдачи – нагрев происходит быстро, но не менее быстро они и остывают. Сварная конструкция чувствительна к гидравлическим ударам. Нет возможности самостоятельно добавлять секции. Вместе с тем вес изделия и простота монтажа привлекают многих домовладельцев. Особым спросом пользуются товары немецкой торговой марки «Kermi».
  3. Алюминиевые радиаторы. Характеризуются малым весом, красивой формой, повышенной тепловой отдачей. На рынке представлены в двух исполнениях, где в первом конструкция состоит из одного моноблока, с объемом, обеспечивающим разные мощности, во втором – наборная секционная.
  4. Биметаллические батареи. Новаторская конструкция размещения обогревательных коллекторов позволила достичь уровня теплоотдачи алюминиевых моделей, а также прочности и надежности чугунных собратьев.

Минимальные зазоры

Приобретаемые радиаторы должны отвечать нормам ГОСТа. Проверяют соответствие путем ознакомления с документами на товар в магазине. Их отсутствие может служить поводом для отказа от покупки изделия в этой торговой точке.

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

  • согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
  • столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
  • если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Заключение

Для качественной работы всей отопительной системы необходимо не только правильно произвести монтаж, проследить за соблюдением всех расстояний, но и правильно эксплуатировать систему во время сезона.

Поэтому чтобы не произошло, каких то ни было погрешностей во время установки и размещения радиаторов лучше посоветоваться с профессионалами, которые разъяснят, что к чему и помогут с установкой системы.
