Подключение алюминиевых радиаторов отопления и их обвязка

Расположение радиаторов

Традиционным вариантом расположения радиаторов является место под окном. Это объясняется следующим:

• Во-первых, исходящий от батарей теплый воздух препятствует прохождению холода от оконного проема.
• Во-вторых, обогрев стекол теплом от радиаторов препятствует образованию конденсата.

Однако для эффективной работы батареи должны занимать под окном более 70 процентов площади. Это следует помнить при подключении батарей отопления и схемы обвязки.

Помимо этого правильной должна быть высота батареи и место расположения элемента отопления под окном. Схема монтажа батарей отопления подразумевает соблюдение следующих условий:

• Расстояние от пола до нижнего уровня радиатора должно составлять 8-12 см. При меньшем расстоянии могут возникнуть сложности с уборкой под батареей, увеличение просвета ведет к понижению температуры воздуха на полу.
• Между подоконником и верхним уровнем радиатора также следует оставить пространство в 10-12 см. Это позволит теплому воздуху беспрепятственно обогнуть подоконник и подняться к оконному стеклу.
• Большое значение имеет расстояние от стены до задней стенки батареи, оно должно составлять не меньше 5 см. В этом случае тепло может подниматься между стеной и батареей, увеличивая скорость обогрева комнаты.

Типы радиаторов

Подбирая комплектующие для автономной системы отопления, нужно учитывать ее особенности и желаемые характеристики. От выбранных элементов будет зависеть не только эксплуатация, но и монтаж радиаторов отопления в частном доме.

Отопительные системы частных домов отличаются от централизованных следующими качествами:

• Во-первых, условия эксплуатации более благоприятны – например, величина давления в местном отоплении на порядок ниже;
• Во-вторых, качество теплоносителя в частных домах всегда находится на более высоком уровне;
• В-третьих, отсутствуют существенные перепады давления, да и вероятность гидроудара практически отсутствует.

Радиаторов, которые могут выдерживать такие условия эксплуатации, достаточно много, поэтому на выбор оптимального варианта придется потратить некоторое время. Впрочем, если до предела упростить выбор радиаторов, то лучшим вариантом будут изделия с наилучшим сочетанием теплоотдачи, цены и качества.

В зависимости от конструкции выделяют следующие виды батарей:

1. Панельные и секционные. Самая дешевая разновидность батарей, отличающаяся достаточно высокой теплоотдачей и сравнительно небольшими размерами. Никаких требований к схеме подключения данные радиаторы не предъявляют.
2. Трубчатые. Технические характеристики трубчатых радиаторов практически не отличаются от предыдущего типа, а вот стоимость значительно более высокая. Повышенная себестоимость обуславливается хорошими визуальными качествами трубчатых изделий и возможностью использовать радиаторы как сушилки.

Впрочем, гораздо чаще радиаторы классифицируются по материалу изготовления, в зависимости от чего выделяют следующие виды:

1. Алюминиевые. Довольно популярный вариант, отлично подходящий для использования в частных домах. Основные достоинства алюминиевых радиаторов – хорошие визуальные качества и высокая теплоотдача. На прогрев уходит немного времени, но и удерживать тепло такие радиаторы не могут. Стоимость алюминиевых изделий варьируется в достаточно широком диапазоне в зависимости от производителя и характеристик.
2. Биметаллические. Данный вид радиаторов, как следует из названия, состоит из двух материалов. За счет этого удается создать изделие с оптимальным сочетанием характеристик – в частности, биметаллические батареи отлично выдерживают перепады давления и не поддаются коррозии. Стоимость биметаллических изделий достаточно высока, поэтому они не очень популярны среди владельцев частных домов.
3. Стальные. Батареи из стали отличаются хорошей теплоотдачей и неплохими декоративными свойствами. Простые стальные батареи стоят дешево, но быстро выходят из строя из-за воздействия коррозии. Варианты из нержавейки отличаются повышенной надежностью, но и стоят на порядок дороже.
4. Чугунные. В арсенале достоинств таких устройств высокая износоустойчивость, обусловленная высокой толщиной чугуна и его стойкостью к коррозии, а также способность работать при высоких температурах и перепадах давления. Чугунные батареи отличаются высокой инерционностью. Для нормальной эксплуатации подобные изделия нужно каждый год прочищать.

Ремонт алюминиевых батарей

В процессе эксплуатации отопительного прибора он может дать течь. Также может ухудшиться его теплоотдача. В любом случае понадобится ремонт алюминиевых радиаторов отопления. Как правило, ухудшение теплоотдачи наблюдается при отложении накипи на внутренних стенках. Для проведения ремонтных работ батарею нужно демонтировать.

Для этого делают следующее:

• Прекращают циркуляцию теплоносителя в отопительном контуре, сбрасывают давление.
• При проведении ремонта в отопительный период нужно дождаться полного остывания поверхности батареи.
• Затем снимают муфты на подающем и обратном трубопроводе. После этого батарею можно отсоединить от контура.
• Радиатор наклоняют над тазом и сливают из него остатки теплоносителя.
• После этого батарею укладывают на ровную горизонтальную поверхность, развернув лицевой стороной к себе. Теперь можно проводить ремонт агрегата.

Очистка радиатора

У мастеров, занимающихся отопительными системами, есть специальные приборы для прочистки радиатора, но достать их очень сложно, поэтому самостоятельно в домашних условиях батарею прочищают следующим образом:

1. Переносят агрегат в ванную. На ее дно укладывают ветошь или деревянный поддон, чтобы не поцарапать сантехнику. В коллекторы с одной стороны заливают воду из шланга. Затем прибор встряхивают и сливают грязную воду с другой стороны, предварительно сняв заглушки.
2. Намного эффективней происходит чистка с использованием специального химического средства. Для этого в прибор со стоящими заглушками наливают жидкость для устранения загрязнений и ржавчины либо лимонную кислоту. Батарею оставляют на несколько часов.
3. По истечении этого времени по корпусу агрегата стучат резиновым молотком. В этот момент от стенок хорошо отделяются большие отложения. После этого трубы внутри промывают водой.

Устранение протечек

Если в вашем доме потек алюминиевый радиатор отопления, что делать, вы узнаете из нашей статьи. Чаще всего причина протечек кроется в износе герметизирующих прокладок, появлении свищей на участках, поврежденных коррозией. Заменить прокладку в принципе очень просто, а дыры устраняют при помощи эпоксидного клея. Перед заклеиванием дырки этот участок хорошо очищают от налета и краски.

Затем очищенное и подготовленное место смазывают эпоксидным клеем. Сверху прикладывают кусок стеклоткани. Потом этот участок заклеивают еще одним куском стеклоткани большего размера. Для дополнительной герметизации на проблемное место крепят металлический хомут.

Если повреждение значительное, то клей тут не поможет, нужно использовать более радикальные методы устранения течи. Для этого применяют холодную или аргонную сварку, также подойдет алюминиевый припой. Но стоит помнить, что любой метод устранения течи позволяет решить проблему лишь на некоторое время. После этого в ближайшем будущем прибор нужно полностью заменить.

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

• типа системы, подающей тепло в помещение;
• способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

• однотрубные системы;
• двухтрубные системы.

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

• сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
• увеличенная скорость прогрева;
• эстетичный вид и минимальное количество занятого пространства;
• простота монтажа;
• экономия на материалах.

К недостаткам можно отнести:

• взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
• сложность регулирования температуры теплоносителя;
• необходимость установки насоса с большим показателем мощности.

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

• одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
• возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора

Правила монтажа и эксплуатации алюминиевых радиаторов

Трубы могут подводиться к радиатору как с одной, так и с двух сторон. Если трубопровод подводится только с одной стороны, то от использования длинных радиаторов лучше воздержаться. При разносторонней подводке можно использовать радиаторы из 24 секций, а в системах с естественной циркуляцией теплоносителя – не более 12 секций.

На каждой подводке радиатора должна устанавливаться запорно-регулирующая арматура, которая дает возможность:

• Настраивать температурный режим в каждом отдельном помещении;
• Отключать один радиатор для профилактики или ремонта без остановки всей отопительной системы.

В процессе эксплуатации алюминиевых радиаторов нужно соблюдать ряд правил:

• Радиатор нельзя полностью отключать от системы, кроме случаев, требующих проведения ремонта или профилактических работ;
• Обрабатывать алюминиевые радиаторы «металлическими» красками запрещено;
• Для чистки радиатора нельзя использовать абразивы и агрессивные химические средства;
• Спускать воду из системы с алюминиевыми радиаторами более чем на 15 дней в году запрещается.

№5 Выбирать производителя наугад

Владельцы квартиры бросают основные усилия на поиски качественного радиатора, но не переживают насчёт производителей комплектующих. Остановить выбор стоит на более дорогих деталях.

Для установки понадобятся:

• 1-2 крана для подключения к системе отопления;
• муфта для соединения двух отрезков трубопровода;
• 2-4 проходные пробки;
• заглушка;
• воздухоотводчик;
• кронштейны.

При выборе деталей нужно обращать внимание на мельчайшие нюансы: количество витков на резьбе, качество пластика и латуни, наличие или отсутствие удерживающего кольца. Разборное соединение от более дорогих производителей отличается паронитовой прокладкой с немалой площадью контакта и толстой латунной гайкой

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

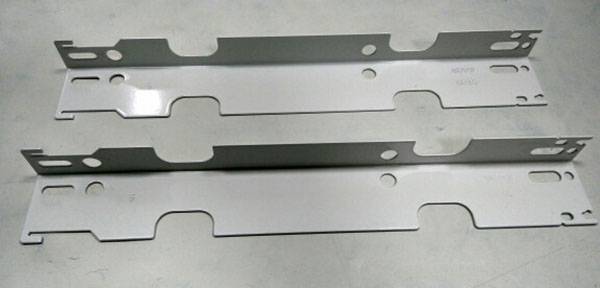

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Правильное размещение батарей

Чтобы батареи эффективно нагревали помещение с минимумом теплопотерь, следует учесть ряд правил при их установке:

Если окно является местом проникновения холода в комнату, то радиатор нужно устанавливать под ним

Это максимально компенсирует теплопотери, так как теплый воздух от радиатора будет препятствовать продвижению холодных потоков вовнутрь, создавая на их пути своеобразную завесу.
Расстояние от пола до нижней части алюминиевого радиатора должно быть не менее 10 см.
Аналогичное расположение между подоконником и верхней части конструкции.
Как бы ни хотелось сэкономить и купить батарею с меньшим количеством секций, следует соблюдать правило, что она должна занимать от 75% ширины окна.
Важно расположить радиатор правильной стороной к подающей трубе, для чего необходимо следовать схеме, указанной производителем на его корпусе.
Установка байпаса и запорных устройств нужна для возможности отключения радиатора для ремонта без остановки всей отопительной системы.. Как правило, алюминиевые батареи с нижним типом подключения стоят дороже, но это не останавливает тех, кто желает придать своей квартире более эстетичный вид

Как правило, алюминиевые батареи с нижним типом подключения стоят дороже, но это не останавливает тех, кто желает придать своей квартире более эстетичный вид.

Комплектующие для монтажа

Установка радиатора из алюминия предусматривает наличие всех необходимых элементов процесса.

Трубы

Грамотный выбор такого составляющего элемента с учётом всех нюансов обеспечит продолжительную и надёжную эксплуатацию алюминиевых источников обогрева помещения

Моменты, на которые стоит обратить внимание:

• Применение труб из меди для алюминиевых радиаторов запрещено. Такое соединение может привести к накоплению газа и последующему разрыву батареи.
• Для подвода теплоносителя в условиях индивидуальной отопительной системы используются трубы из полипропилена и металлопластика, а при центральном отоплении — из металла.

Фото 1. Медная труба с фитингами, такой тип нежелательно соединять с алюминиевыми батареями во избежание взрыва газа из-за его скопления.

Недопустимо соприкосновение алюминиевого сплава со сталью либо чугуном, не обработанными от коррозии.

Независимо от разновидности использованных труб при установке радиаторов из алюминия обязательно применение клапанов автоматического типа для удаления излишних воздушных масс.

Аксессуары

Дополнительно с алюминиевыми приборами отопления поставляются:

• заглушки для секций, расположенных по краям;
• кронштейны для фиксации радиатора. Крепления бывают напольными и стеновыми;
• прокладки уплотнения, позволяющие исключить вероятность течи;
• воздухоспускные клапаны.

Фото 2. Настенные кронштейны для алюминиевых радиаторов Kermi 500 mm, нужны для надежного закрепления.

А также к алюминиевым радиаторам прилагается запорная арматура. Её установка на входе и выходе из батареи позволит управлять температурным режимом в помещении и обособить работу прибора отопления при возникающей необходимости его замены.

Стоимость работ по замене радиаторов отопления

Замена радиатора в разных регионах может стоить по-разному.

Стоимость приборов и материалов:

• радиатор – от 750 до 5 000 за секцию;
• монтажный комплект – от 250 рублей
• расходные материалы – лён, паста, прокладки от 200 руб. за всё;
• нерегулируемые отсекающие краны с американкой от 400 руб. за штуку;
• термостаты от 700 руб./шт.

Анкерные кронштейны.

Для упрощения регулировки иногда приобретают регулируемые кронштейны, но их цена начинается от 380 р./шт. Как правило, после установки 1–2 радиаторов приобретается достаточный опыт, чтобы не покупать дорогие комплектующие.

Регулируемые кронштейны.

Смета на работу привлекаемых специалистов включает:

• спуск воды из стояка от 500 до 2 000 руб. в зависимости от региона;
• замену 1 батареи по «простому» варианту от 1 500 руб. за единицу;
• замену батареи с нарезанием резьбы или привариванием сгона на металлических трубах от 2 500 руб. у индивидуальных мастеров или при оплате наличными слесарям управляющей компании, до 4 000 рублей при монтаже специализированными организациями.

Работа по замене радиаторов отопления иногда может потребовать специального инструмента и навыков сантехника. Необходимо объективно оценить свой опыт и при сомнениях обратиться к специалистам. Их услуги стоят намного меньше возможного ущерба от протечек, вызванных ошибками при установке. Если в конкретном случае в распоряжении есть инструмент или работа несложная, радиаторы меняют собственными силами, используя советы из статьи.

Однотрубная система, нижний способ

1. На стояке, как можно ближе к полу последовательно монтируются два тройника, на оба устанавливаются запорные приспособления.
2. От крана подающей стороны трубы по полу или нижней части стены прокладывается отвод до ближнего нижнего входа отопителя.
3. Как можно ближе к отводу подачи проводится соединение дальнего нижнего отверстия секций с вентилем обратного течения.

Три предыдущие методы приемлемы только при условии небольшой удаленности от подающего трубопровода. По этой причине профессионалы используют их для решения вопроса как подключить радиатор отопления в квартире, где стояки проходят по каждой комнате.

Установка биметаллических радиаторов своими руками

Обновление системы отопления в как в частном доме, так и в собственной квартире невозможно без замены старых чугунных батарей на более практичные и современные устройства.

Одним из удачных решений считается установка биметаллических радиаторов своими руками. Их аккуратный внешний вид впишется в любой интерьер, а высокие показатели теплоотдачи принесут долгожданную атмосферу уюта.

Схема подобной системы отопления довольно проста: конструкция состоит из самих радиаторов и примыкающих к ним стальных труб, участки соединений которых обрабатываются посредством точечной сварки.

Монтаж биметаллических радиаторов отопления не требует больших разрушений и проводится достаточно аккуратно.

Основные правила по установке биметаллических радиаторов в доме

Любое неумелое вмешательство в систему отопления может пагубным образом сказаться на ее дальнейшей работе и качестве обогрева помещений.

Поэтому перед выполнением основных этапов работ, необходимо ознакомиться с рядом правил и придерживаться их в дальнейшем.

Что же необходимо запомнить начинающему умельцу, решившему установить биметаллический радиатор своими руками?

• Оптимальное расстояние от пола до нижней части радиатора составляет не менее 60-70 мм и не более 100-120 мм для поддержания высокого уровня теплообмена;
• Верхняя часть радиатора должна быть расположена на расстоянии в 50-60 мм от края подоконника, в целях улучшения конвекции и облегчения процесса установки оборудования;
• Радиатор рекомендуется располагать по центру окна;
• Оборудование устанавливается в строго горизонтальном положении;
• Обогревательные элементы следует устанавливать на одном уровне в пределах каждого помещения.

Установленный биметаллический радиатор запрещается обрабатывать металлическими покрытиями, так как дополнительной слой краски может нарушить работу термостата и снизить показатели теплообмена в среднем на 10%.

Кроме того, для очистки устройства нельзя применять абразивные вещества.

Как установить биметаллический радиатор

Замену старых батарей на новые биметаллические устройства можно провести собственными силами при наличии достаточных для данной работы знаний.

Монтаж системы отопления проводится в несколько этапов.

Во первых, мастер должен демонтировать старые радиаторы отопления и тщательно подготовить рабочую зону: наметить место под установку нового отопительного прибора и сверление отверстий под кронштейны.

Опорную деталь закрепляют на стене при помощи дюбелей либо заделывают цементным раствором.

Далее необходимо аккуратно установить корпус радиатора на кронштейны, пропустив крюки между секциями устройства — горизонтальными коллекторами.

На этом установка биметаллического радиатора еще не завершена.

Оборудование оснащают запорной арматурой и перемычкой, а затем монтируют трубопроводы системы отопления.

Каждый радиатор в обязательном порядке оснащается воздушным клапаном. Данная деталь необходима для выведения лишнего воздушного наполнения из системы.

В процессе заполнения системы теплоносителем стабилизирующий кран должен быть закрыт на 2/3, чтобы не допустить гидравлический удар.

По окончанию монтажа биметаллического радиатора проводят первое испытание конструкции на прочность.

Не забудьте тщательно почистить радиатор и удалить с корпуса остатки пли и загрязнений.

По мере эксплуатации системы также необходимо соблюдать ряд правил и придерживаться некоторых рекомендаций:

• Очистку радиатора проводят 1-2 раза в год — в начале и в течении отопительного сезона;
• Полный слив теплоносителя из системы отопления допустим только на срок не более 2 недель;
• Запрещено резкое открытие запорной арматуры;
• Не допустимо окрашивание отверстия для выпуска воздуха;
• Некоторые системы отопления целесообразно оснащать специальными насосами или закрытыми расширительными баками.

Качественно выполненные работы по установке биметаллических радиаторов своими руками и успешно проведенные испытания станут залогом долгой и надежной работы всей отопительной системы.

Бытовые газовые баллоны, использующиеся для хранения пропана, широко применяются среди владельцев частных домов.

В первую очередь необходимо пробить канал для выведения труб дымохода и воздухопровода наружу. Его размеры должны полностью соответствовать диаметру устанавливаемой трубы

Утеплительный материал служит защитной прослойкой, которая предотвращает образование конденсата и замедляет процесс коррозии.

Процесс монтажа труб из полипропилена считается наиболее простым и доступным за счет чего многие хозяева выбирают именно этот вариант отопления.
