Все, что нужно знать о фурнитуре пластиковых окон!

Окно «в разрезе»

Оконный блок состоит из нескольких частей:

  • профиль пластиковый – штапик, рама, импост и створка;
  • стеклопакет;
  • фурнитура;
  • резиновые уплотнители.

Причем, каждая из этих составляющих имеет индивидуальные характеристики и свое предназначение.

Профиль пластиковый

Это основа всей конструкции, внутри которой помещается каркас из металла – именно он придает всему оконному блоку жесткости. Кроме металлического каркаса внутри пластикового профиля располагаются водоотводящие каналы, фильтры и уплотнители. Если посмотреть профиль в разрезе, то можно увидеть много поперечных перемычек – это ребра жесткости, образующие внутри профиля отсеки с воздухом.  Именно эти «воздушные камеры» и служат определяющим элементом уровня изолирующих свойств всего окна – чем их больше, тем уровень выше.

Количество и расположение отсеков с воздухом никогда не бывает случайным, все «роли» четко распределены: какие-то камеры служат для крепления фурнитуры, какие-то усиливают жесткость всего профиля, а некоторые обеспечивают полноценный отток воды.

Стеклопакет

Может состоять из нескольких стекол (если их всего два, то это будет однокамерный стеклопакет), пространство между которыми заполнено воздухом или специальным газом. Стекла соединены между собой герметично с помощью специальной дистанционной рамки.

Уплотнитель

Пожалуй, это самый важный элемент во всей конструкции металлопластикового окна – именно он несет ответственность за изоляционные свойства изделия.  Изготавливается уплотнитель из сложных силиконов, располагается по краю стеклопакета (со всех сторон), защищает пространство между рамой и створкой.

Фурнитура

Эта составляющая металлопластикового окна является самой высокотехнологичной, может состоять из большого количества различных элементов – например, петли, кронштейны, тяги и так далее. Именно фурнитура играет важную роль в нормальном функционировании рассматриваемого изделия и на нее ложатся самые большие нагрузки при эксплуатации металлопластикового окна.

Низ проема окна

Подставочный профиль. На него крепится рама, подоконник, отлив.

Отлив — это комплектующая конструкции окна, которая защищает оконную раму и монтажный шов от влаги. Есть разные виды отливов:

  1. металлические;
  2. алюминиевые;
  3. пластиковые.

Алюминиевые отливы изготовляют из металла небольшой толщины (3мм), оцинкованной стали, что защищает отливы от коррозии. Чаще всего отливы покрыты специальным напылением, поглощающим шум от капель дождя. Металлические отливы – самые недорогие комплектующие этого типа, но они не умеют противостоять внешней среде. Из-за дождей и иных осадков отливы без специального покрытия могут портиться. Современные отливы делают из полимеров. Алюминиевые отливы покрываются слоем лака, который защищает их от механических повреждений. Поэтому алюминиевые конструкции надежнее металлических.

Когда нужно регулировать или менять петли

Регулировка петель требуется в тех случаях, когда либо происходит частичная разгерметизация оконной конструкции, либо наблюдается провисание створок, которые при открывании /закрывании цепляются за профиль рамы. Замена этих элементов фурнитуры производится в следующих случаях:

  • если регулировка не дала положительного результата;
  • после смазки створки при движении стопорятся;
  • нарушена целостность одного из элементов петлевой группы.

Хотя в общем доступе выложено достаточно много инструкций по замене и регулировке этих составляющих оконной фурнитуры, для проведения таких мероприятий лучше приглашать профильных специалистов. В противном случае можно не только не достичь желаемого результата и испортить петли, но и поломать передаточный механизм, полностью отвечающий за герметичность окна и открывание створки.

Методика регулировок

В идеальном положении рама пластикового окна установлена строго по вертикали и горизонтали, для чего используются различные типы уровней.

Створка со стеклопакетом внутри рамы должна располагаться строго параллельно ее сторонам так, чтобы все зазоры были одинаковыми.


Во время эксплуатации или при неправильной настройке возможны дефекты. Наиболее характерны случаи, когда створка опущена, сдвинута в сторону или не до конца прижата к раме. Чаще же всего эти неисправности проявляются в комплексе.

Настройка положений подвижной створки

Общие рекомендации

Первоначально следует визуально осмотреть состояние пластикового окна, выявить место затирания подвижных частей, оценить дефект, соосбы настройки. После этого можно приступать к регулировкам. Для их проведеня потребуется иметь ключ шестигарнник — шестерку.

Расположение узлов регулирования показано на картинке.


Они обычно закрыты защитным колпачком, как показано ниже. Его надо просто сдвинуть рукой вверх.


У некоторых моделей окон узлы регулирования могут находиться в другом месте. Например, конструкция нижнего завеса с плотным размещением около откоса исключает выполнение в этом месте возможности настроек положения створки по горизонтали.


В этом случак узел регулировки может быть расположен вверху дверцы, а доступ к нему осуществляется при полностью открытой створке.

Настройка зазоров

Регулировка горизонтальных смещений

Шестигранный ключ всталяют в гнездо регулировочного винта и, вращая рукоятку, отслеживают изменение зазоров по перемещению створки. На фото показан случай, когда узел регулирования расположен сверху.

Вращение ключа по часовой стрелке приподнимает створку, а противоположное — опускает.

Выравнивание прижатия

Створка откидывается в режим проветривания. Узел регулировки расположен на ней в левой части. Доступ несколько ограничен, но работать можно.

Режим зима-лето

Регулировочный узел расположен снизу торцевой стороны дверцы. Настройка выполняется ключом за счет смещения положения внутреннего клина, который осуществляет прижатие створки к раме с разным усилием.

Регулировка цапфами

Метод предназначен для доводки створки с созданием ослабленного, стандартного или усиленного нажима ее на раму.


Цапфы могут быть выполнены овальной формы для поворота пассатижами или круглыми с возможностью настройки шестигранным ключом. В различных конструкциях пластиковых окон используются индивидуальные настройки.

Дефекты ручки

Ручка предназначена для выставления одного из режимов работы пластикового окна:

  • открыто — вверх;
  • микропроветривание — под 45 градусов к горизонту;
  • проветривание — горизонтально;
  • закрыто — вниз.


Блокиратор или микролифт служит для предотвращения поломок механизмов створки. Он уменьшает износ и ослабление креплений, сохраняет регулировки, продлевает ресурс.

Для доступа к ручке следует оттянуть пальцами защитную крышку и повернуть ее в горизонтальном направлении. Обычной отверткой откручивают крепежные винты. Они позволяют полностью заменить рукоятку на новую, например, обладающую механизмом защиты от любопытных детей.


Затруднение управления ручкой может возникнуть в результате попадания пыли внутрь механизмов пластикового окна. Загрязнения следует удалять, а трущиеся поверхности металлических частей рекомендуется смазывать облегченными машинными маслами.

Замена уплотнителей

Ресурс их работы при правильной эксплуатации рассчитан на десять лет.


Износ материала сразу ощущается проникновением холодного воздуха с улицы в обход стеклопакета. Старый уплотнитель просто извлекается из своего паза, а на его место устанавливается новый. Работать следует аккуратно, материал нельзя растягивать.

Для снижения трения уплотнителя при манипуляциях со створкой его рекомендуется умеренно смазывать сортами силиконовой смазки.

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

Где обычно находятся цапфы (прижимные выступы)

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Проверяем, где створка не держится

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной  — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

Регулировка нижней петли пластикового окна или двери

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Изменение положения створки по вертикали

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Регулировка верхней петли пластикового окна

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.

Winkhaus

Компания имеет площадки для производства в 30 странах, включая Россию, везде налажен полный контроль качества. Ее продукция относится к разряду элитной, однако ассортимент рассчитан на покупателей с различным бюджетом.

Плюсы фурнитуры марки Winkhaus:

  • фурнитура снабжена 5 уровнями защиты от взлома;
  • универсальные модульные конструкции надежно служат даже при минимальном сервисном обслуживании;
  • равномерность нагрузки обеспечивает длительный срок службы;
  • имеет высокую влагостойкость;
  • годится для замены отслужившей оснастки в старых ПВХ-окнах;
  • достаточно дешевый товар.

Минусы:

  • главный недостаток в том, что фурнитура этой марки ориентирована на автоматический монтаж, однако устанавливать обычно приходится вручную;
  • нет ребер жесткости, что при неаккуратном монтаже станет возможной причиной шумного, жесткого хода створок;
  • в базовый комплект не включен блокировщик-приподниматель;
  • полная смазка со временем станет проблемой.

Фурнитура пластиковых окон – стоимость

В стандартном окне ПВХ

стоимость фурнитуры составляет примерно 20%. Остальное – это профиль, стеклопакет и прочие мелкие комплектующие. Уточнить цену на ЯндексМаркетеДля оконных блоков нестандартных

, комплект фурнитуры подбирается индивидуально. Сформированный комплект для оригинального окна ПВХ может существенно удорожать стоимость всего изделия.

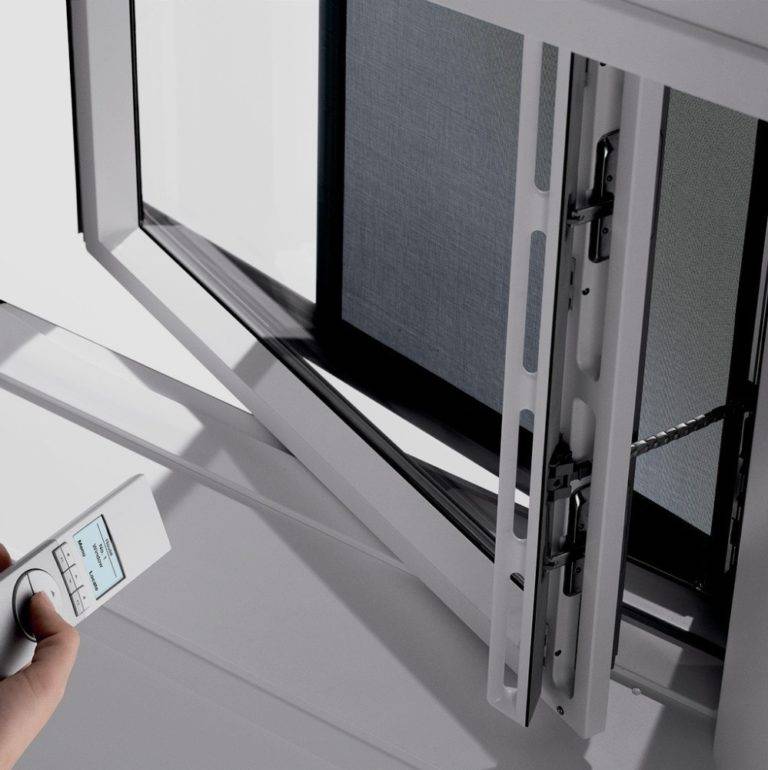

К примеру, использование электрической тяги добавляет к стоимости самого изделия стоимость оборудования (от 250 у.е.) и стоимость его монтажа (рассчитывается индивидуально от объема работ на объекте).

Популярные производители

Известно, что именитый бренд влияет на формирование цены в большую сторону. Относительно фурнитуры стоит отдавать предпочтение качеству, пусть даже стоимость ощутимая. Иначе покупка и установка новой обойдутся в итоге заметно дороже.

Среди производителей выделяют следующих лидеров.

  1. Roto. Германия. Знаменитое немецкое качество подтверждается гарантийным обслуживанием в течение 10 лет.
  2. Maco. Австрия. Среди прочих достоинств выпускаемые противовзломные механизмы имеют 5 степеней защиты.
  3. Winkhaus. Германия. Более 50 лет занимается изготовлением удобной фурнитуры.
  4. Aubi. Германия. Отличается производством устройств, которые регулируются не только по высоте, но и по горизонтали.

В сумме на приобретение фурнитуры на пластиковые окна приходится примерно 6-я часть от всей стоимости конструкции.

Стеклопакет – устройство и разновидности

Одна из функций оконных блоков – пропускать свет. Поэтому в качестве заполнения чаще всего используют светопрозрачные материалы, кроме ситуаций, когда необходимо закрыть нижние и боковые части балконов или дверей.

Традиционно, во все пластиковые окна ставится стеклопакет – изделие, состоящее из двух-трех стекол, разделенных между собой специальной рамкой. Дистанционная рамка изготавливается из полимера или алюминиевого профиля. Для исключения образования конденсата внутри камер, в рамку помещают специальный наполнитель (абсорбент), поглощающий влагу.

Теплоизоляционные свойства стеклопакета зависят от:

  • количества камер;
  • наполняющего газа (в дешевых моделях используют осушенный воздух, в дорогих – аргон или криптон);
  • типа стекол и расстояния между ними.

Оптимальным считается расстояние в 16 мм, но не более 20мм и не меньше 10мм. При малом просвете потери тепла значительно возрастают, а при большом – начинают действовать конвективные процессы, что также снижает энергоэффективность заполнения.

Факторы, перечисленные выше, помимо теплопроводности, в значительной степени влияют на звукоизоляцию помещения. Внешние шумы активней всего поглощаются при совместном использовании двух камер – 10 и 16 мм.

Стекла

Бюджетный и самый распространенный вид – стандартное полностью прозрачное стекло, толщиной 4, 6, 8 мм, без дополнительных качеств.

Энергосберегающие модификации с внутренней стороны камеры покрыты специальной пленкой из оксидов серебра или олова. Пленка отражает часть солнечного тепла снаружи, что экономит ресурс кондиционера в летний период и препятствует потере тепла от отопительных систем зимой. Главные недостатки таких стекол – дороговизна и уменьшение прозрачности светового проема до 30%.

Противоударные изделия обладают повышенной стойкостью к внешним механическим воздействиям. Уровень этой стойкости варьируется в широких пределах. От закаленной продукции, которая незначительно крепче обычного стекла и при повреждении рассыпается, не образуя опасных осколков, до многослойных бронированных моделей, способных выдержать достаточно серьезные ударные нагрузки.

В основном такие стеклопакеты устанавливают на панорамных лоджиях, для дополнительной защиты

Какими бывают раздвижные окна

Все раздвижные окна, а точнее, механизмы их сборки разделяют на несколько типов.

Наиболее распространенными из них остаются три типа:

  1. Параллельно-сдвижной. Все, в чем мы нуждаемся для удобства и эстетичности. Фурнитура этого типа хорошо зарекомендовала себя на территории России. Простота в управлении, возможность установки на конструкции разных габаритов, отличный дизайнерский стиль. Все это делает фурнитуру параллельно-сдвижного типа очень популярной.
  2. Откидной параллельно-сдвижной. Позволяет с помощью только одной ручки открывать обе створки сразу.
  3. Подъемно-сдвижной. Считается самым надежным, способным удержать вес створки до 400кг.

Что называют оконной фурнитурой

Оконная фурнитура это устройство, которое объединяет в себе различные механизмы, предназначенные для полноценного функционирования окна

Ручки и петли, запоры и уплотнители это те элементы, важность которых трудно переоценить, хотя мы и не придаем им должного значения. А ведь даже маленькая неполадка в оконном механизме в зимний морозный день, например, может привести к не очень приятным последствиям

Поэтому, все составляющие окон ПВХ должны быть идеального качества, сборки и стабильной прочности.


Схема фурнитуры пластикового окна

Оконная фурнитура — это:

  1. Петли. Или, так называемая, петлевая группа, которая состоит из нижних и верхних петель.
  2. Механические запирающие оконных элементов.
  3. Поворотные составные части.

Выбирая фурнитуру, важнее всего обращать внимание на ее качество, ведь от этого будет зависеть срок ее службы

Классификация фурнитуры по способу открытия окна

  • Поворотные с вертикальными подвесами являются самыми распространенными на территории России;

  • Среднеподвесные, в которых подвес установлен горизонтально.

    При таком расположении есть возможность зафиксировать створку в любом удобном положении и открывать ее на 180°.

Следует выделить три группы среднеподвесной фурнитуры:

  • имеющие запорный центральный замок и ограничитель внутреннего откидывания;
  • открывающиеся на 90° за счет рычажной системы;
  • управляющиеся дистанционно посредством дистанционного привода;
  • поворотно-откидные. Позволяют с помощью ручки выбирать расположение окна;
  • комплектующие для окон ПВХ раздвижного типа.

Окна ПВХ имеют наибольшую разновидность фурнитуры. И, чтобы не прогадать с выбором, далее в статье мы рассмотрим ее специфику и расскажем, как определить качественное изделие.

Выбор фурнитуры

Рассмотрим подробнее вопрос о выборе фурнитуры для пластиковых окон необходимого качества. Но чтобы грамотно подойти к вопросу выбора крепежного механизма, необходимо иметь представление о том, за какую именно функцию отвечает та или иная деталь. Рассмотрим вопрос выбора, исходя из предназначения механизмов.

Ограничитель поворота

Эта деталь нужна для надежной фиксации окна в крайнем открытом положении. К этому механизму можно прикупить специальный тормоз, который позволит створке быть устойчивой при открытии даже на 150 градусов.


Ограничитель поворота для пластиковых окон

Защелка

Защелка на балконную пластиковую дверь – это необходимейшая деталь не позволит створке захлопнуться даже при сильном порыве ветра.


Защёлка

Блокиратор поворота

Данная деталь нужна, чтобы створка окна не смогла распахиваться слишком свободно и широко. Определенное положение ручки обеспечит режим микропроветривания, что в некоторых случаях весьма удобно. К тому же маленькие дети не смогут пролезть в открытое окно, а при сильном сквозняке створка не распахнется полностью. Возможно вам также будет полезно узнать о том, как выглядит уплотнитель для деревянных окон, и как его устанавливать.


Блокиратор поворота

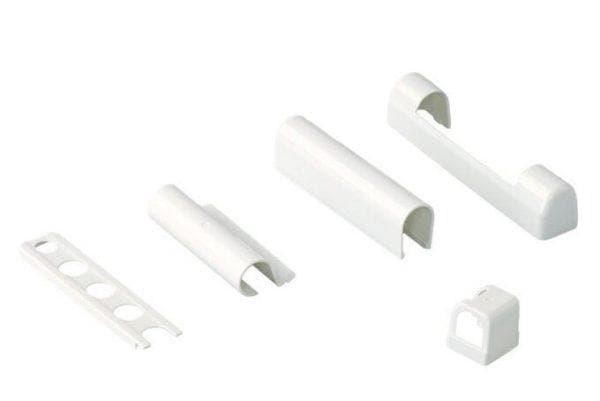

Пластиковые накладки

Это больше декоративный, нежели функциональный элемент. Пластиковые накладки выполняют эстетическую функцию, и служат для придания окну цельности, завершенности и строгой элегантности.


Пластиковые накладки

Будьте внимательны: если продавец советует вам приобрести побольше накладок, значит, скорее всего, фурнитура имеет изъяны, которые придется маскировать. А вот какой бывает резиновый уплотнитель для пластиковых окон, и для чего он используется и как именно, указано здесь.

Механизм для исправления провисания створки

Такой изъян, как провисание оконной створки, встречается часто, и он вовсе не означает, что изделие было приобретено некачественное. Обычно провисание — это результат воздействия самой тяжести створки.


Механизм для исправления провисания створки

Механизм для исправления этого недостатка помогает снизить нагрузку на створку, когда она находится в открытом положении. Причем давление с петель при этом снимается тоже, что увеличивает и их долговечность

Данный элемент фурнитуры должен быть в наличии обязательно: при покупке заострите внимание на этом моменте

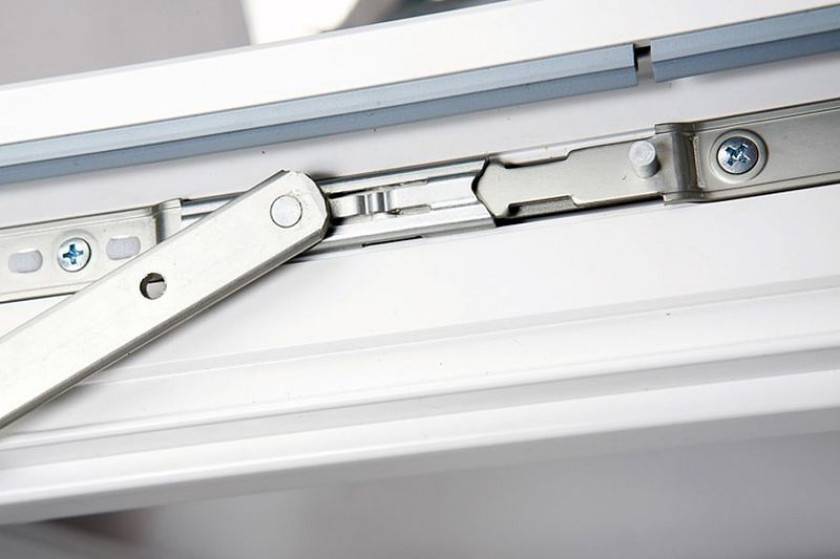

Откидные ножницы

Этот элемент обеспечивает удобство использования пластикового окна. Ножницы надежно фиксируют створку в определенном положении, синхронизируя это положение с движениями ручки.


Откидные ножницы

Внимание: если откидные ножницы включены в комплектацию окна, то запрещается дергать за ручку и менять ее положение, когда створку приоткрыта или полностью открыта

Подобная неосторожность часто приводит к выходу из строя вообще всей оконной фурнитуры, покупка которой и установка затем выльется в кучу хлопот и лишние затраты

Детский замок

Этот элемент пригодится тем семьям, в которых подрастают маленькие шалуны. Замок не позволит детям открыть створку, и выпасть через окно наружу. Необходимо отметить, что неудобств при использовании замок не доставляет, так как встроен в ручку, и практически невидим.


Детский замок

Это основные элементы фурнитуры, которые используются в настоящее время чаще всего. Однако, отметит, что прогресс и развитие науки на месте не стоят: развиваются, в том числе и оконные технологии. Поэтому вполне вероятно, что через какое-то время будут изобретены новые элементы, дающие еще больший комфорт при эксплуатации окон. К примеру, в Европе уже разработаны окна на электроприводе, который делает всю фурнитуру автоматизированной. С помощью пульта можно открыть/закрыть окно, поставить на проветривание.

Созданы уже и специальные механизмы, которые могут известить своего хозяина о попытке несанкционированного взлома окна.

Что учитывать в визуальных характеристиках?

Хоть выбирать окна по характеристикам сложнее, на наружный вид также стоит обращать пристальное внимание. Например, нарочито современные модели в старом деревенском стиле будут выглядеть чужеродно

Форму и количество створок определяют не только по внешнему виду, но и по толщине пакета: чем больше камер и тяжелее створка, тем компактнее она должна быть.

Цвет окон ПВХ обычно белый, но при желании можно заказать пластик любого оттенка: красного, желтого, синего, черного. Либо выбрать модели с имитацией структуры дерева — от светлого, до темного.

Цвет стекол также играет роль: обычно прозрачные, но в комнатах выходящих на южную сторону будут уместны тонированные. Хотя практичнее и дешевле не затемнять стекла, а сделать тонировку пленкой.

Пластиковые окна — технически сложный механизм, требующий внимания. Но не обязательно изучать все нюансы самостоятельно, обратитесь в проверенную фирму с хорошими отзывами и доверьте выбор специалистам.

Какие фирмы производители фурнитуры являются самыми надежными?

На сегодня существует огромный выбор производителей фурнитуры. Перечислять все компании просто не хватит ни времени, ни сил, однако среди них можно выделить самые востребованные и популярные марки:

  • Фурнитура Roto. Данная фурнитура была впервые изготовлена в Германии, однако сегодня она производиться также в США, Польше, Китае и Словении. Она известна во всем мире и является надежной и качественной.
  • Фурнитура от компании Siegenia. Она изготавливает как стандартные, так специальные комплектующие для различных окон, дверей, балконов. Все изготовленные изделия отличаются модульностью и качеством. Данная компания включена в десятку лидеров производителей фурнитуры.
  • Maco. Это австрийская компания, которая изготавливает отличную фурнитуру для пластиковых окон, а также различные декорации для них. Например, она может изготовить оконные ручки в уникальном стиле, с необычным цветом и фактурой.
  • G-U. Данная компания изготавливает фурнитуру для параллельно-сдвижных окон и дверей, а также механизмы для фармуг, дверные замки и доводчики.
  • Winkhaus. Продукция данной компании известна из-за своего качества и надежности фурнитуры. Они изготавливаются противовзломную фурнитуру для пластиковых окон и ответные планки только из высоколегированной стали.

Существует множество и других производителей фурнитуры, однако именно эти являются наиболее качественными.
