Как правильно заполнить систему отопления закрытого типа сверху
Если нет электрического насоса, то заполнение системы, имеющей перепад высот нижней и верхней точек от 10 м, посредством ручного насоса является процедурой довольно утомительной. В этом случае закрытая система может заполняться через верхнюю точку (например, штуцер присоединения автоматического воздухоотводчика) самотеком с открытым сливным краном в нижней точке до начала вытекания из него воды. Сливной кран перекрывается, и мы имеем в нижней точке системы статическое давление, равное давлению в столбе жидкости до верхней точки (при 10 м давление будет 1 атм).
Теперь нужно повысить давление до расчетного уровня не выше 1,5 атм. К любому штуцеру системы подсоединяем через шаровый кран обычный поливочный шланг порядка 1,5 метра длинной. Придумываем на него легкосъемный переходник к шлангу обычного автомобильного насоса с манометром. Заливаем выпрямленный вертикально шланг водой, присоединяем через переходник насос и воздухом закачиваем воду из шланга в систему. Перекрываем шаровый кран. Достаточно 3-5 повторений процесса для повышения исходного статического давления в любой точке системы на 0,5 атм. Следует избегать накачивания внутрь нее воздуха.

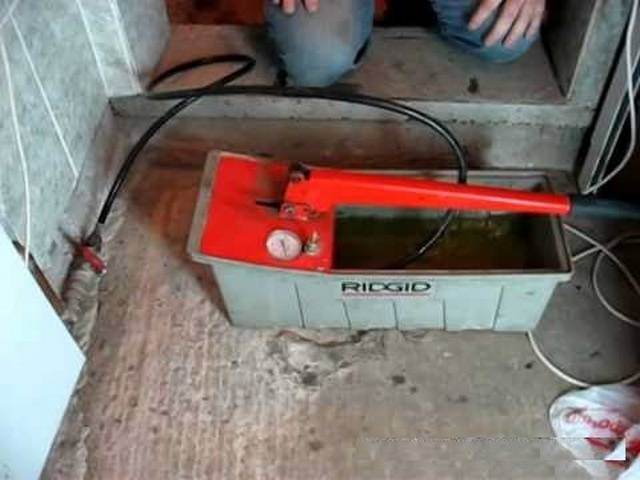

Закачка антифриза ручным насосом.
Пример системы автоматической подпитки
На рынке представлена масса оборудования для решения вопроса подпитки систем отопления. Хотите получить автоматическую, бесперебойно функционирующую, надежную установку? Ее можно «собрать» из таких элементов:
- емкости с резьбовой крышкой;
- насоса-дозатора;
- реле давления;
- жесткой всасывающей линии с датчиком уровня;
- воздушного клапана для выпуска воздуха;
- штуцера для заливки теплоносителя в емкость, укомплектованного заглушкой (предотвращает попадание в емкость твердых частиц);
- инжекционного клапана для присоединения к системе циркуляции;
- гибкой трубки;
- датчика нижнего уровня для сигнализации об отсутствии жидкости в емкости подпитки;
- электрической мешалки, предотвращающей возможное разделение теплоносителя на фракции.
Грамотно смонтированный из вышеперечисленных компонентов узел будет высокоэффективен в отношении поддержания требуемого давления в отопительном контуре, а также полностью сочетаем с контуром кондиционирования помещений. Установка автоматически «устранит» все штатные потери в системах: по соединениям, по уплотнениям насосов, на арматуре. Она совсем «не капризна» в отношении теплоносителя: хорошо работает как с водой, так и с гликолесодержащими жидкостями.
Функционирует данный узел по такому принципу:
- Через штуцер либо горловину в емкость заливается вода/гликоль и вода в соответствующей пропорции/готовый раствор.
- Насос установки подпитки подключается к сети и с малой производительностью закачивает теплоноситель в систему, тем самым обеспечивая равномерное ее заполнение.
- При достижении давления в системе заданного значения подкачка автоматически прекращается.
- При падении давления реле включает насос, возвращающий системе стабильность.
Характеристики системы
Водяное отопление загородного дома и многоквартирных домов отличается своими характеристиками. При этом схема подключения может быть независимой или зависимой. При независимом или закрытом подключении теплоноситель, поступающий из главной магистрали, попадает в теплообменник, который установлен в теплопункте потребителя. Здесь происходит нагрев вторичного теплоносителя, который поступает в систему обогрева дома.
Зависимое или открытое подключение используется в многоквартирных домах. При такой схеме нагретый теплоноситель поступает в трубопроводы и радиаторы дома непосредственно из центральной магистрали.
Устройство водяного отопления в частном доме
В зависимости от этажности и габаритов загородного дома используется однотрубная или двухтрубная разводка. В первом случае отопительные приборы подключаются к магистрали последовательно. Однотрубная разводка проще монтируется, не требует большого количества элементов. Но ее недостаток в том, что в каждом последующем радиаторе температура теплового носителя снижается, что способствует неравномерному прогреву жилого дома. Для решения проблемы приходится устанавливать большее количество секций.
Для устройства двухтрубной системы нужно провести сложные расчеты и использовать большее количество составляющих элементов. Сложнее проходит и сам монтаж. Главное преимущество двухтрубной разводки заключается в том, что все приборы подключаются к магистрали параллельно, поэтому обеспечивается равная температура теплоносителя в каждом радиаторе и равномерный прогрев всего дома.
Схема водяного отопления многоквартирного дома
В многоквартирных домах используется однотрубная разводка, но при этом применяется стояк отопления. К нему параллельно подключаются отопительные приборы каждой квартиры. В одном доме может быть много стояков, которые подключаются к центральной питающей магистрали. Поскольку давление в системе центрального отопления достаточно высокое, обеспечиваются равные гидравлические условия во всех стояках.
В многоквартирных домах все радиаторы устанавливаются на байпасах, благодаря чему для отключения одного прибора с целью его ремонта или замены не нужно останавливать работу всей отопительной системы дома. Для регулировки температуры в отдельно взятом помещении на каждой батарее установлен балансировочный вентиль.
Составные элементы
Для устройства водяного отопления понадобятся следующие составляющие элементы:
- трубопроводы;
- нагревательное оборудование (котел или печь);
- отопительные приборы (радиаторы);
- расширительный бак (открытого или закрытого типа);
- циркуляционный насос (только в системах с принудительным током теплоносителя);
- группа безопасности, в которую входит манометр, автоматический воздухоотводчик и предохранительный клапан (применяются только в системах закрытого типа).
При естественном токе теплоносителя циркуляционный насос не понадобится. Поскольку гравитационные системы обычно делают открытого типа, не нужно устанавливать группу безопасности
Однако важно делать уклон обратного трубопровода в сторону нагревательного оборудования, для чего котел устанавливают ниже уровня радиаторов (в подвале или цокольном этаже). Кроме этого, в системах открытого типа расширительную емкость монтируют в верхней точке системы (на утепленном чердаке)
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей стране – водяное отопление. Разводка труб в доме или квартире – привычное явление.
Принцип работы водяного отопления заключается в следующем: нагретая от котла вода естественным образом (или принудительным) циркулирует по трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в местах соединения, на изгибе труб и т.д. образуется трение и местные сопротивления, многие системы оборудованы клапанами для обеспечения давления, сила которого равна потерям на сопротивление. Такая система водяного отопления называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды, ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на отопление помещения и нагрев воды в водопроводе). Такая система требует использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них. При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е., установить насос, который создаст в системе дополнительное давление заставляя воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото. Синим цветом выделена труба отработки, которая отводит охлажденный теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом, появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства – коллектора, которое собирает теплоноситель и распределяет по трубам к батареям. Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно скрыть, пожертвовав некоторым количеством объема помещения, что не всегда удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема возникает после спуска воды из системы.
Водяное отопление пола в доме

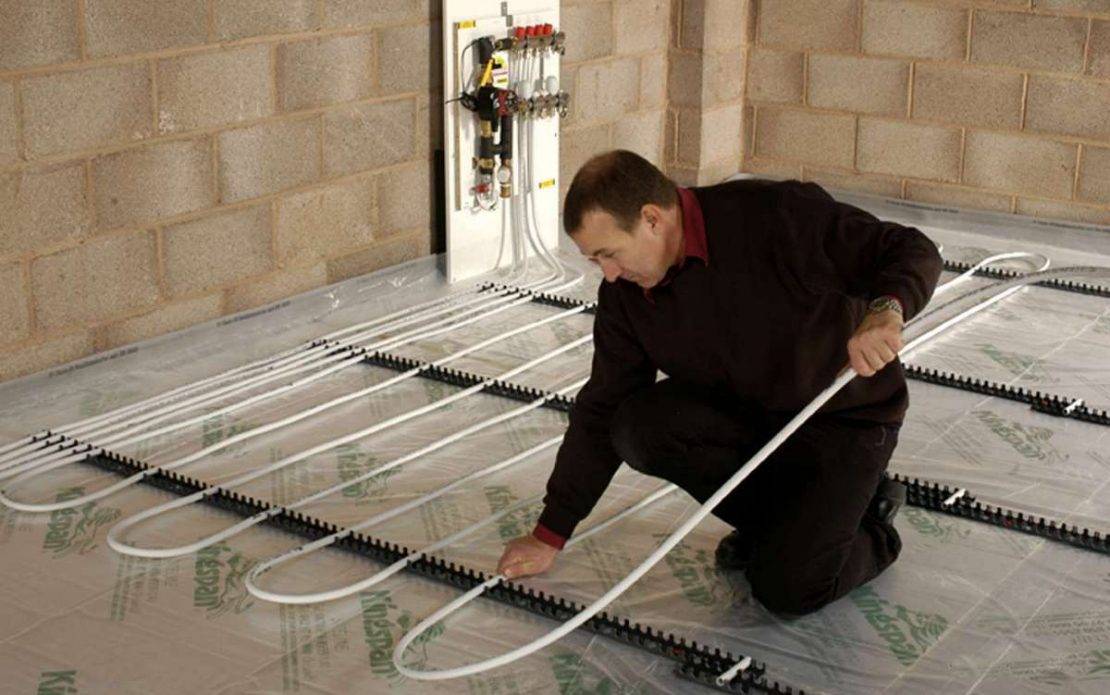

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных перегибов. Оба конца трубы подключаются к центральному отоплению. Через один конец поступает горячая вода, через второй – отводится обратно в систему. При укладке труб стоит помнить о высоком риске повреждения труб. Во-первых, при укладке (изгиб). Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

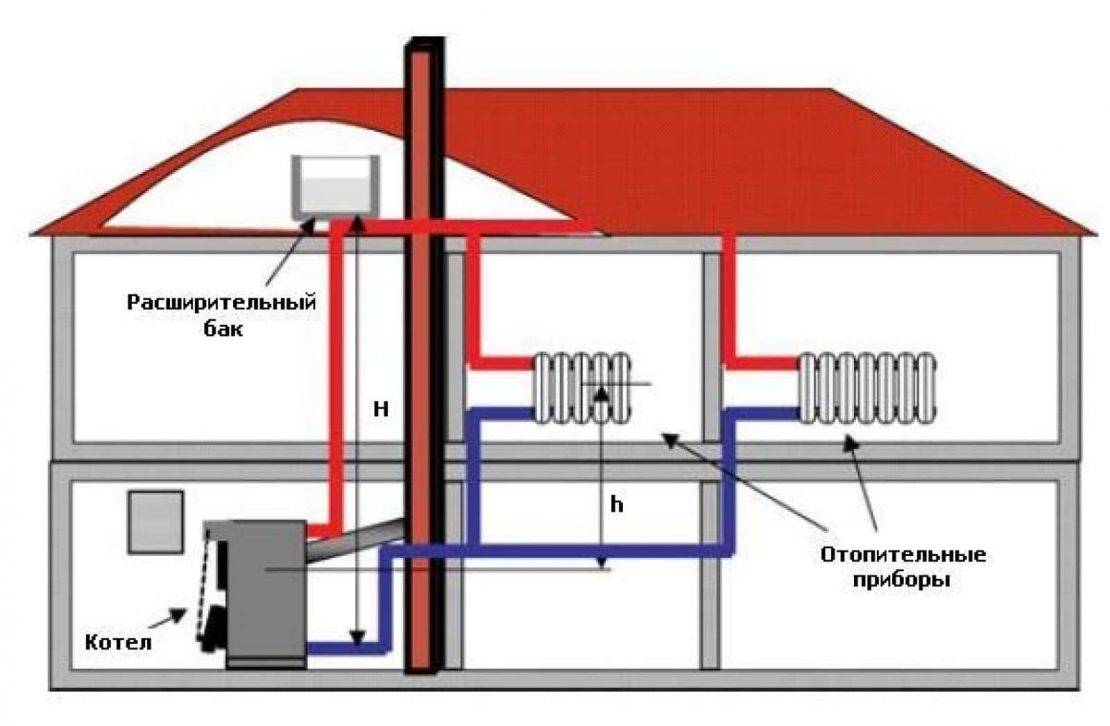

На что нужно обратить внимание при проектировании гравитационной системы отопления
Основной проблемой эффективной работы гравитационной системы отопления в малоэтажный частных домах выступает неправильное расположение котла и радиаторов относительно друг друга. Одним из важных параметров системы выступает величина циркуляционного напора. Она показывает расстояние от центра отопительного прибора до центра отопительного котла. Чем выше этот показатель, тем эффективнее работа всей системы.
Неэффективность и низкий КПД отопительных котлов как твердотопливных, так и газовых устанавливаемых в гравитационных системах зачастую связан с небольшой разницей в высотах между радиатором и котлом. Так в обычных условиях такой перепад обычно составляет всего 0,2-0,3 метра. Такое положение не дает экономить до 25 % топлива. Большая часть энергоносителей тратится на перегрев жидкости. В тоже время, если увеличить перепад высот на 0,5 метра и довести его до 0,7-0,8 метра, то эффективность повысится на 6-11%, а при перепаде в 2,0 метра появляется возможность сэкономить до 20% энергии. Именно поэтому при проектировании систем отопления гравитационного типа размещение котла планируется в самой нижней точке, чаще всего в подвальном помещении.
Вместе с тем, рассматривая все варианты и способы устройства систем отопления частного дома, несмотря на кажущуюся простоту реализовывать этот проект рекомендуется доверить профессионалам. Опыт и наличие специального оборудования помогут обеспечить быстрый и главное легкий монтаж всего оборудования, сведя к минимуму риск ошибок.
Заполняем систему снизу
Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).
Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.
Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.
Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.
Закачивание антифриза насосом «Малыш».
Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.
Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.
Способы водяного отопления
Существуют разные варианты водяного отопления многоквартирных и частных домов. Кроме радиаторного отопления могут применяться теплые плинтусы и теплые полы.
Теплый пол
Для устройства теплого пола применяют трубопроводы с высокой прочностью и гибкостью. Они могут использоваться в помещении с любым уровнем влажности и даже в местах без отопления. Трубы укладываются в слое стяжки или плиточного клея.
Преимущества теплых полов:
- совместимы с разными вариантами напольного покрытия;
- расходы на обогрев дома уменьшаются в два раза;
- конструкция довольно простая и может выполняться собственноручно;
- можно использовать в комбинированном отоплении дома.
Плинтусное отопление
Такие приборы напоминают уменьшенные радиаторы, которые располагаются в плинтусе. Принцип работы схож с традиционным радиатором. Теплый воздух поднимается вверх вдоль стен, защищая помещения от теплопотерь через ограждающие конструкции.
Плюсы плинтусного отопления:
- Помещение прогревается более мягко и равномерно, потому что нет активной циркуляции нагретого воздуха и пыли.
- При таком обогреве стены надежно защищены от образования плесени и скопления сырости в углах.
- Плинтусное отопление не портит интерьер помещения, потому что нет никаких труб и громоздких отопительных приборов.
- Относительно простая сборка системы.
Недостаток заключается в невозможности прокладки контура за встроенными шкафами. Также протяженность одного контура не может превышать 15 м. В противном случае придется делать несколько контуров, что сказывается на стоимости системы.
Радиаторное отопление
Это классическая схема, которая применяется в частных и многоквартирных домах. Если перечисленные выше разновидности могут применяться в качестве дополнительного обогрева дома, то радиаторная разновидность выполняет функции основного отопления.
Преимущества таких систем в их простоте и возможности самостоятельного выполнения. Они отличаются высокой эффективностью и разнообразными вариантами разводки. Такое отопление можно комбинировать с другими способам обогрева жилого дома.
Лучшие ответы
Константин Сухоруков:
Только инженер теплотехник не сказал, что будет с теплообменником котла от воздействия тосола. Если хотите использовать незамерзайку, то используйте жидкости на основе пропиленгликоля. А закачать можно без использования водяного насоса, используя обычный, автомобильный и закрываемую ёмкость с двумя выводами-штуцерами.
лариса:
насосом и шлангом
Александр Бакушев:
открой аварийник, и заливай, пока с него не побежит!
Андрей:
Зкачивать обычным способом небольшая ёмкость а в неё дешёвенький погружной насос, через шланг к подпиточному крану, контролировать давление по штатному манометру, спускать воздух, прокачивать и подкачивать. Предварительно опресовать систему сетевой водой, проверить в работе при перепаде температур. Испарения тосолов и антифризов внутри жилого помещения, это прощай здоровье и зрение. из этих соображений заливают водным раствором питьевого спирта (водкой) Тем более если система новая и объём её не очень большой, получите запас стратегического продукта.
Белый Олег:
В канистре сделайте два штуцера, налейте незамерзайку, один шланг — к котлу, в другой компрессором от холодильника накачиваете воздух. Компрессор от холодильника давит до 8 бар — вам точно хватит. Производительность только низкая. Но никакие электропроводящие жидкости им перекачивать нельзя — там обмотки ничем не защищены…
Денисочка:
Откуда возникла необходимость в гликолевом теплоносителе? Теплоотдача при его использовании снижается и затрудняется обслуживание котла, особенно если котёл двухконтурный с одним теплообменником. Для практически любой системы отопления лучший теплоноситель — вода.
Бесплатное тепло от ГВС
Можно ли запитать отопление и охлаждение от системы водоснабжения многоквартирного дома? Ведь такая схема должна обеспечить квартиру бесплатным теплом и кондиционированием, не так ли?
Запитать отопительный радиатор в санузле от стояка ГВС вполне возможно. Более того: в некоторых сталинках довоенной постройки такое решение было реализовано строителями.
Чугунный радиатор в ванной сталинки
А вот реализовать систему кондиционирования на основе стояка ХВС не получится. Причина проста и очевидна: все системы холодного водоснабжения — тупиковые.
Вода с более низкой по сравнению с воздухом температурой будет поступать в стояк только при водоразборе, и подключенный к стояку фанкойл сможет сколь-нибудь эффективно охлаждать помещение не больше часа в день.
Основные виды систем водяного отопления.
Самотечные системы.
Самотечное отопление можно выполнить на даче, где, время от времени, может отсутствовать электричество. Главными недостатками здесь могут являться строгие ограничения общей площади помещений. Трубы, устанавливаемые в доме, должны иметь большой диаметр, а также располагаться под уклоном.
Важно! При выборе самотечной системы, необходимо учитывать высоту потолков, так как в некоторых случаях этот параметр исключает проведение монтажа подобной системы
Атмосферный тип водяного отопления.
Данный вид обогрева встречается гораздо реже остальных вариантов. Для монтажа необходимо выбирать прочные трубы. Атмосферное отопление может функционировать на любом виде топлива, например, на дровах, угле, жидком горючем, а также на газе.

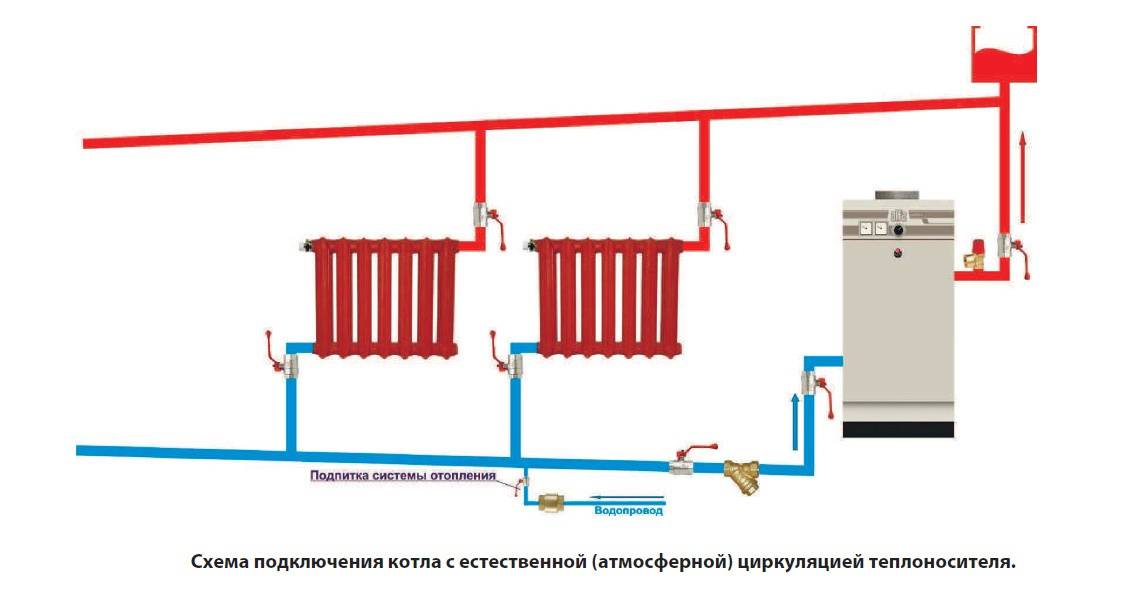

Атмосферный тип водяного отопления относится к системам с естественной циркуляцией жидкости, и для него не требуется установка дополнительных насосов.
Электрообогрев.
При отсутствии возможности выполнить газоснабжение загородного дома, а также при наличии повышенного риска использования жидкого, либо твердого топлива, единственным вариантом остается установка электрического нагревательного прибора.
Важно! Данная система может работать только в принудительном режиме
Использование центрального отопления.
Чаще всего, данный вид водяного отопления используется в высотных офисных зданиях, многоэтажных жилых домах, а также в промышленных сооружениях.
Центральное отопление подразумевает собой тепловой центр, от которого источник обогрева поступает сразу в несколько помещений.
Монтаж системы отопления частного дома
Может проводиться одновременно со строительством дома или же
устанавливаться в уже эксплуатируемое здание.
В первом случае монтаж более простой, экономичный и
позволяет монтировать трубы в стены или укладывать на пол.
Однако, независимо от того, на какой стадии проводится индивидуальное
отопление в доме, нужно выдержать требования к его установке:
монтаж системы производится только в теплом помещении. Не
допускается запуск системы при температуре ниже 5оС. Это нужно чтобы
избежать переохлаждения теплоносителя;
трубы устанавливаются вдоль/внутрь стен или монтируются в
пол. Минимальная высота установки – 150 мм. В противном случае трубы можно
повредить при монтаже плинтусов;
исключаются перепады труб. Это позволит избежать появления
воздушных пробок в системе;
радиаторы устанавливаются возле окон на расстоянии не менее
150 мм. от пола и 50 мм. от подоконника. При этом радиаторы всех помещений
нужно располагать на одном уровне. Радиаторы разного типа устанавливаются в
соответствии с рекомендациями изготовителя;
обязательно наличие расширительного бачка и слива, чтобы
избежать сбоя в работе системы. Слив необходим, чтобы иметь возможность
полностью заменить теплоноситель в системе. Рекомендуется производить замену
воды в системе не реже чем раз в 7 лет. Для систем с антифризом не реже чем раз
в 3-4 года (по спецификации производителя) и с обязательной промывкой системы.
Порядок выполнения монтажа системы отопления:
- установка котла;
- разводка труб;
- установка радиаторов;
- состыковка радиаторов и труб с установкой терморегуляторов;
- установка расширительного бачка и насоса;
- подключение котла к системе.
