Тепловые насосы воздух-воздух для отопления частного дома

Mitsubishi Electric серии «MFZ-KJ VEHZ Zubadan» DC Inverter — Тепловой насос воздух-воздух. Обогрев до -25.

НаименованиеМощностьПлощадьЦена
Mitsubishi Electric MFZ-KJ25VE / MUFZ-KJ25VEHZ Zubadan Напольный2,50 (0,50-3,40)25 148090 руб.
Mitsubishi Electric MFZ-KJ35VE2 / MUFZ-KJ35VEHZ Zubadan Напольный3,50 (0,50-5,50)35 161690 руб.
Mitsubishi Electric MFZ-KJ50VE2 / MUFZ-KJ50VEHZ Zubadan Напольный5,00 (1,60-5,70)50 207990 руб.

Работа в режиме обогрева до -25 градусов. Стабильная теплопроизводительность при низкой наружной температуре. Установлен электронагреватель поддона наружного блока.Предназначен для помещений, в которых невозможно разместить настенные внутренние блоки, а так же для интерьеров, где предпочтительна напольная установка.

Долговечность системы и её обслуживание

Многих может отпугнуть заявленный производителем срок эксплуатации системы в 7–10 лет. На практике этот показатель существенно выше, просто тепловой насос может со временем терять в производительности.

В первую очередь это связано с постепенной утечкой хладагента во внешнюю среду и его загрязнение влагой и прочими примесями. На этот случай предусмотрена достаточно простая процедура обслуживания, заключающаяся в очистке теплоносителя и восполнении его концентрации.

Износ механических узлов, таких как компрессор или вентилятор, неизбежен. Однако хороший тепловой насос предусматривает возможность модульной замены составляющих его частей. Долговечность оборудования целиком определяется условиями его эксплуатации и техническим совершенством системы. Работа на пределе, периодическое обледенение внешнего блока и прочие нарушения штатного режима работы — вот что нужно исключить с самого начала, чтобы техника успела себя полностью окупить и при этом принесла в дом желанные тепло и комфорт от использования.

рмнт.ру

Тепловой насос «воздух-вода» — реальные факты

Этот вид теплового оборудования вызывает массу споров. Пользователи делятся на два лагеря. Одни считают, что, для отопления дома, ничего лучше не придумано. Другие полагают что, из-за дороговизны тепловых насосов (ТН) и суровых климатических условий во многих регионах РФ, первоначальные вложения не отобьются. Выгоднее положить деньги в банк, а, на полученные проценты, отапливать дом электричеством. Как всегда, истина посередине. Забегая вперёд скажем, что, в статье речь пойдёт только о тепловых насосах «воздух-вода». Сначала немного теории.

Тепловой насос — это «машина», которая забирает тепло от низкопотенциального источника и переносит его в дом.

Источники тепла для теплового насоса:

  • воздух;
  • вода;
  • земля.

Принципиальная схема работы теплового насоса.

Важный момент: Тепловой насос не производит тепло. Он перекачивает тепло из внешней среды к потребителю, но, чтобы тепловой насос функционировал, требуется электричество. Эффективность работы теплового насоса выражается в соотношении перекаченной тепловой энергии к потреблённой из электрической сети. Эта величина называется коэффициент трансформации теплоты COP (coefficient of performance). Если в технических характеристиках теплового насоса заявлено, что COP = 3, то, это означает, что ТН перекачает в три раза больше тепла, чем «возьмёт» электричества.

Кажется, что вот оно, — решение всех проблем — условно говоря, потратив за один час 1 кВт электричества мы, за это время, получим 3 киловатт-часа тепла для системы отопления. В действительности, т.к. речь идёт о воздушных тепловых насосах с внешним блоком, установленным снаружи дома, коэффициент трансформации за отопительный сезон будет варьироваться в зависимости от температуры на улице. В сильные морозы (-25 — -30 °C и ниже) СОР воздушника падает до единицы.

Это останавливает загородных жителей от установки тепловых насосов «воздух-вода» — оборудования, в котором перекаченное тепло используется для нагрева жидкого теплоносителя. Люди считают, что для наших условий — не южных регионов страны, лучше всего подходят геотермальные тепловые насосы с закопанным в землю грунтовым теплообменником — системой труб, уложенных горизонтально или вертикально.

Верно ли это?

Я часто сталкиваюсь с мифом, что тепловой насос «воздух-вода» неэффективен в морозы, а вот геотермальный ТН — самый то. Сравните коэффициент трансформации теплоты оборудования весной. Геотермальный контур после зимы истощен. Хорошо если там температура около 0 градусов. А вот воздух уже достаточно прогрет. Потребность в тепле уменьшается, но не пропадает летом, т.к. горячее водоснабжение нужно круглый год. Геотермальные ТН отлично подходят для регионов с суровой зимой и длительным отопительным периодом. Для Южного федерального округа и Московской области ТН «воздух-вода» показывает сравнимый с геотермальником среднегодовой СОР.

Температура -20 — -25°C и ниже в Подмосковье бывает не часто и держится всего несколько дней. В среднем, для зимы в МО, характерны -7 — -12 °C и частые оттепели с повышением температуры до -3 — 0 градусов. Поэтому, большую часть отопительного сезона, воздушный ТН будет работать с COP близким к трём единицам.

Это интересно: Тепловой насос для отопления дома — устройство и принцип работы разных систем

Сводная таблица моделей

В статье мы рассмотрели наиболее популярные модели, выявили их сильные и слабые стороны.  С перечнем моделей можете ознакомиться в следующей таблице:

Сводная таблица моделей
Модель (страна производитель)ОсобенностиЦена, руб.

Тепловые насосы для отопления небольших помещений или под ГВС

1.Система «воздух-вода»; работает от однофазной сети; выступающая конденсационная линия вставляется в бак с водой.184 493
2.«Рассол-вода»; питание от трёхфазной сети; вариативное управление мощностью; возможность подключения дополнительного оборудования – рекуператора, разнотемпературного оборудования.355 161
3.Тепловой насос типа «воздух – вода» с питанием от сети 220V и функцией защиты от замерзания.524 640
Оборудование для отопительных систем коттеджей под ПМЖ
4.Схема «вода – вода». Для того чтобы ТН мог выдавать стабильные 62 °С теплоносителя в системе отопления, возможности комплекта из компрессора и насосов (1.5 кВт) дополняет электронагреватель мощностью в 6 кВт.408 219
5.На базе схемы «воздух-вода», в одном приборе, состоящим из двух блоков, реализованы потенциалы охладительного и нагревательного устройств.275 000
6.«рассол-вода», прибор прогревает теплоноситель для радиаторов до 60 °С, может использоваться при организации каскадных систем отопления.323 300
7.В одном корпусе с геотермальным насосом размещён накопительный бак для системы горячего водоснабжения, на 180 литров теплоносителя1 607 830
Мощные тепловые насосы для нужд систем отопления и горячего водоснабжения
8.Возможен отбор тепла от грунта и грунтовых вод; возможны эксплуатация в составе каскадных систем и удалённое управление; работает от трёхфазной сети.708 521
9.«рассол-вода»; управление мощностью компрессора и частотой вращения циркуляционных насосов осуществляется посредством частотной регулировки; дополнительный теплообменник; сеть – 380 V.1 180 453
10.схема работы «вода-вода»; встроенные насосы первичного и вторичного контура; предусмотрена возможность подключения гелиосистем.630 125

Производители и цены

Что же есть на рынке, и какие бренды предлагают нам тепловые насосы типа воздух-воздух. В основном это компании из Китая, Японии и Германии. Когда будете выбирать конкретную модель, нужно опираться на данные в технической документации, а также на отзывы знакомых и покупателей в интернете. Стоит отметить, что лучшие воздушные насосы делаются стране восходящего солнца. Они одними из первых освоили эту технологию для обогрева домов и производственных помещений. Давайте, рассмотрим несколько лидирующих брендов на отечественном рынке.

Митсубиси. Это компания нашим соотечественникам знакома по автомобилям. Но японский производитель выпускает много другой полезной техники. Среди преимуществ тепловых насосов этой фирмы специалисты называют уникальную конструкция под названием ZUBADAN. Благодаря ей в Митсубиси смогли улучшить характеристики установки и снизить энергопотребление. Воздушные насосы этой фирмы работают до минус 25 за окном. В модельном ряду Митсубиси есть модели с мультизонными системами для обогрева производственных помещений;
Ещё одна лидирующая компания – это Daikin. Модели компании полностью встраиваются в экосистему дома и обеспечивают микроклимат в автономном режиме в зависимости от желаний хозяев. Daikin выпускают насосы воздух-воздух для бытовых, коммерческих и производственных помещений. Системы могут работать как на нагрев, так и на охлаждение

Можно также добавить оборудование для обеспечения горячего водоснабжения;
В этой компании основное внимание уделяется производству комбинированных систем. А также конструкторы Fujitsu уделяют большое внимание дополнительному функционалу своего оборудования

Модели воздушных насосов работают на нагрев воздуха и на его охлаждение. Часто в эти системы добавляется система горячего водоснабжения. В основном Fujitsu предлагают простые и малогабаритные насосы воздух-воздух для обогрева жилых построек.

Внешний блок теплового насоса

Если говорить о цене тепловых насосов, то она определяется их техническими параметрами и наличием дополнительного функционала. Разброс цен большой. По классам оборудования можно назвать следующие диапазоны стоимости:

  • Бытовые модели. Обогревают помещения площадью от 100 до 140 квадратных метров. Цена от 250 до 350 тысяч рублей;
  • Складские, полупромышленные модели. Цена от 0,5 до 0,8 миллиона рублей;
  • Производственные модели. Самая высокая производительность (до 90 киловатт) и цена. Могут использоваться в неблагоприятных для эксплуатации условиях. Цена лежит в пределах от 0,9 до 3 миллионов рублей.

Не забывайте, что к названным ценам ещё нужно прибавить стоимость на проектирование и монтаж установки. Это вносит существенный вклад в стоимость при обогреве зданий большой площади с множеством помещений, разделённых перегородками. https://www.youtube.com/watch?v=dXwfD9Dn9pM

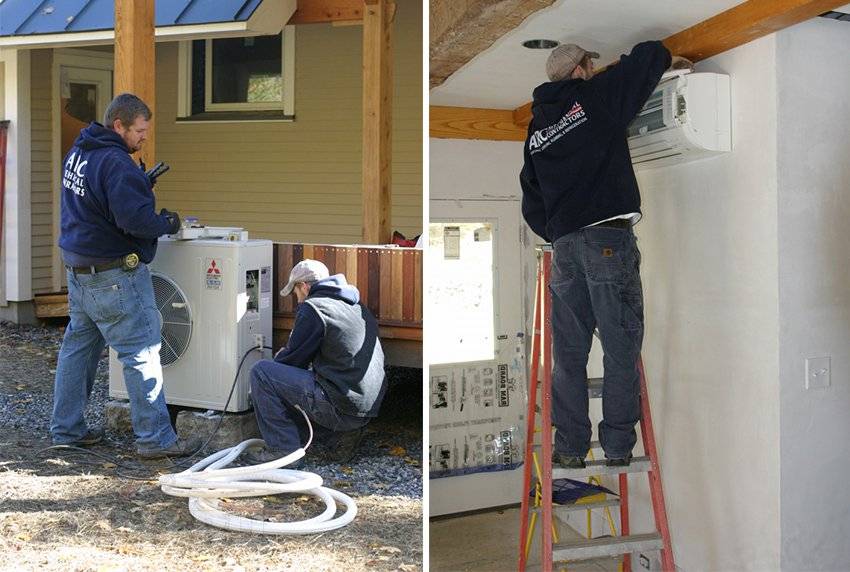

Монтаж теплового насоса воздух-воздух раздельного типа

Монтаж ТН такого типа похож на установку кондиционера по своему принципу. Нужно разместить наружный блок с испарителем на улице и внутренний – в помещении. Между собой они связаны медной трубкой с термоизоляцией, по которой проходит хладагент (фреон).

При выборе места стоит помнить, что чем дальше разнести блоки, тем больше потерь тепла будет. Спецы говорят, что между ними должно быть не более 5 метров трассы, но часто такое нельзя реализовать (см. фото). Особенно, если речь об обеспечении теплом большого дома. Трубки должны быть обязательно утеплены, причем не подручными средствами, а специальной теплоизоляцией, желательно с металлизированным покрытием.

Слишком большое расстояние и длина трубок — дополнительные потери тепла и снижение КПД.

Некоторые тепловые насосы имеют возможность подключить несколько внутренних блоков к одному наружному. В таком случае они должны иметь собственные пульты для регулировки температуры. По сути, это аналог мультизонального кондиционера.

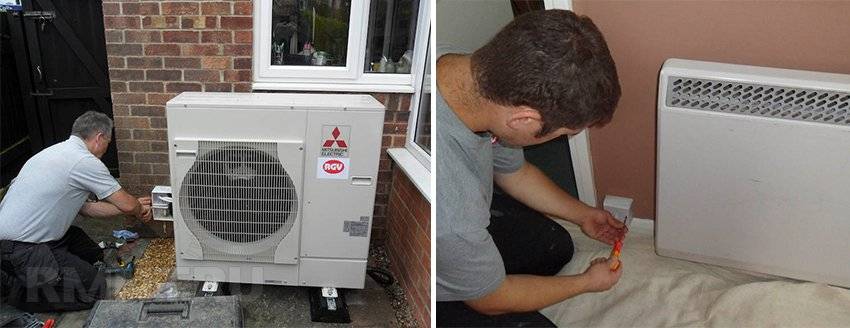

Место установки наружного блока теплового насоса

Чтобы тепловой насос лучше функционировал, нужно правильно выбрать место для монтажа наружного блока. Его лучше установить с ветреной стороны, чтобы испаритель хорошо отбирал тепловую энергию.

Внешний блок воздушного теплового насоса нужно устанавливать на достаточном расстоянии от земли. Его не должно заносить снегом. Если установить его ниже 0,5 метра над землей, под ним будут образовываться снежные заносы. Чем выше расположен вешний блок, тем лучше его обдувает ветер.

Для защиты от осадков желательно поставить козырек над блоком. Избыток влаги осенью и весной могут приве6сти к обмерзанию ламелей радиатора испарителя. Это приведет к снижению COP (КПД) теплового насоса.

Монтаж медных трубок

Медные трубки нужно гнуть с помощью специальных трубогибов (см. фото). Они не универсальные, рассчитаны на разный диаметр труб. Так как плотность их стенок зависит от сечения, то и диаметр круга трубогиба зависит от диаметра трубки.

Профессиональный трубогиб для медных трубок.

Иногда с тепловым насосом поставляют медную трубу для монтажа. Иногда на ней есть резьба для соединения, а на патрубках теплонасоса – ответная резьба. Длина трубки редко подходит для нужд, ее надо либо нарастить, либо обрезать. В обоих случаях придется паять.

Есть два способа скрепить медь – спаять и сварить. Сварка более надежна, но хлопотна. Поэтому большинство монтажников прибегают к пайке, главное – чтобы расходный материал был качественным, иначе со временем будут происходить просечки. Фреон в состоянии газа легко выходит через любые отверстия. Поэтому даже микротрещины – большая проблема.

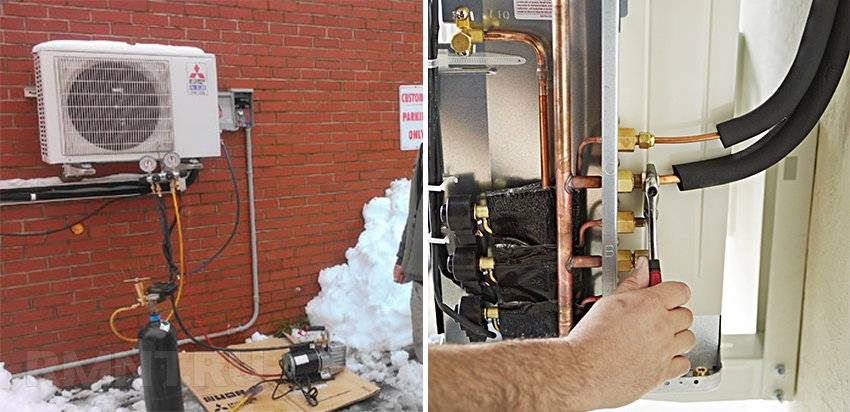

Запуск теплонасоса

При пуске теплонасоса нужно чтобы давление в магистрали было таким, как указал производитель. Чтобы его обеспечить используют манометрическую станцию, вентиль или аналогичный инструмент.

Если в трубках останется воздух, вместе с ним попадет и влага. Даже небольшого ее количества хватит, чтобы компрессор начал быстро изнашиваться. При работе ТН она кристаллизуется и кристаллы льда повреждают рабочие части оборудования. Поэтому перед закачкой фреона из магистрали нужно откачать воздух вакуумным насосом.

Важно Если моноблок или наружный блок теплового насоса перевозили в горизонтальном состоянии, нельзя запускать его сразу после подключения. Он должен простоять в рабочем положении три и более часа, а лучше — день.

Холодильное масло должно стечь в нижнюю часть системы, чтобы предотвратить ее повреждение

Холодильное масло должно стечь в нижнюю часть системы, чтобы предотвратить ее повреждение.

Монтаж воздушного теплового насоса можно представить как такой алгоритм действий:

  • Выбор места для наружного и внутреннего блока;
  • Монтаж магистрали из медных трубок с термоизоляцией;
  • Спайка (сварка) трубок;
  • Закачка хладагента;
  • Контроль давления.

После того как все шаги сделаны, можно запускать тепловой насос. Что касается теплонасосов воздух-воздух, с ними редко бывают проблемы. Они просты в эксплуатации, а установить, подключить и запустить его сможет любой при наличии нужного инструмента.

Как видим, монтаж теплового насоса воздух-воздух раздельного типа намного сложнее чем установка моноблока. По существу этот процесс схож на установку кондиционера. Поэтому с ним не так тяжело справиться, имея соответствующие навыки. Но лучше не рисковать и воспользоваться помощью профессионалов.

Не забудьте поделиться публикацией в соцсетях!

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

  1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
  2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
  3. При контакте с внешней средой хладагент закипает и испаряется.
  4. После этого хладагент в виде пара поступает в компрессор.
  5. Там он сжимается — благодаря этому серьёзно повышается его температура.
  6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
  7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
  8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
  9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

  • Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
  • Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
  • Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

  1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
  2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Характеристики оборудования

Внешне тепловой насос воздух-воздух напоминает блок кондиционера, бывает разных размеров

Тепловой насос «воздух-воздух» для отопления дома относится к оборудованию, принадлежащему сфере альтернативной энергетики. Задача такого теплонасоса – забрать тепло из воздушных масс на улице и им обогреть жилые и нежилые помещения. Для эффективной и бесперебойной работы нужно использовать какой-либо сгораемый вид топлива.

Визуально теплонасос напоминает инверторный кондиционер или сплит-систему, состоящую из внутридомового и наружного блока. Принцип работы больше напоминает холодильник, только с обратным действием.

Принцип действия и устройство

При разработке оборудования в основу легло физическое явление термодинамики – при испарении жидкость охлаждает поверхность, на которой рассеивается.

По такому принципу работают холодильники. Внутренняя полость оснащена трубками, по которым под высоким давлением циркулирует хладагент. Из полости морозильной камеры он поглощает тепло, при этом сам немного нагреваясь. Собранное тепло выделяется в комнату.

Для охлаждения хладагент сжимается в компрессоре. Фреон в каждом рабочем цикле изменяет свое агрегатное состояние из газообразного в жидкое и обратно.

При минусовой температуре в атмосфере содержится тепловая энергия, обогревающая дом

Тепловой насос «воздух-воздух» работает по аналогичному принципу, только тепло поглощает не из закрытой морозильной камеры, а с улицы. Даже если за окном минусовая температура, в атмосфере содержится тепловая энергия.

Оборудование включает в себя следующие сегменты:

  • вентилятор и конденсатор для подачи прогретого воздуха в помещение;
  • компрессор;
  • медные трубки для транспортировки фреона между домом и улицей;
  • испаритель с вентилятором принудительного обдува;
  • расширительный клапан.

Преимущества и недостатки

На каждый потребленный кВт энергии устройство выдает 4 — 5 кВт тепла

Воздушные теплонасосы, как и другие любые виды оборудования, имеют достоинства и недостатки.

К числу основных преимуществ относят:

  • Универсальность использования. С помощью данного вида оборудования удается обогревать и охлаждать помещения.
  • Простота использования. Для эксплуатации системы достаточно установить необходимый температурный режим. Сделать это можно удаленно при помощи дистанционного пульта управления или непосредственно на дисплее.
  • Экологичность. Благодаря таким системам у человека есть возможность полностью отказаться от сжигания дров, угля, природного газа и других видов топлива, которые засоряют окружающую среду продуктами горения.
  • Приемлемая стоимость. Ценовая политика позволяет приобрести теплонасос практически всем желающим. Можно соорудить ее даже самостоятельно.
  • Экономичность. Теплонасосы «воздух-воздух» имеют высокий коэффициент теплоотдачи при минимальных энергетических затратах. Оборудование выдает 4-5 кВт тепла за каждый потребленный 1 кВт электроэнергии.
  • Пожаробезопасность. Для продуцирования тепла нет необходимости использовать горючие или пожароопасные составы. Даже нарушения в работе системы не способны повлечь за собой возгорание.

Обладатели сплит-систем выделяют следующие недостатки:

  • при отсутствии энергоснабжения система работать не будет, при нестабильной подаче ресурса рекомендуется дополнительно устанавливать генератор;
  • в воздухе в течение всего времени работы вентиляторов будет висеть пыль;
  • при похолодании наблюдается рост электропотребления;
  • эффективность работы системы зависит от температуры на улице;
  • незначительный, но все, же шумовой фон.

Тепловые насосы типа «воздух-воздух» эффективны в работе, пока температура воздуха не опускается ниже -10 градусов. Если загородный дом построен в регионе с холодным климатом, дополнительно нужно устанавливать камин или котел.

Отличия от кондиционера

Обогрев насосом обходится дешевле, чем инверторным кондиционером

Визуально тепловой насос и кондиционер похожи, но технические и конструктивные характеристики разные.

Внешний тепловой насос используется для обогрева помещений на протяжении всего года. Кондиционер преимущественно используют для охлаждения помещения в жару.

Основная задача теплонасоса – обогрев, но многие модели способны и охлаждать воздух. Однако по энергоэффективности такие системы существенно уступают кондиционерам.

Кондиционеры тоже могут нагревать воздух в комнатах, но в этом случае они потребляют большое количество электроэнергии, что может в конце месяца «сильно ударить по карману».

Как подобрать воздушный тепловой насос

Чтобы поддерживать комфортную температуру в помещении зимой, необходим достаточный запас мощности теплового насоса. Не все модели показывают хорошую производительность при низких температурах. Есть такие, у которых коэффициент энергоэффективности выше 1 при -30 градусах, но их стоимость слишком высока.

При выборе воздушного теплового насоса стоит учесть, в какое время года вы будете его использовать и при каких температурах, сколько у вас уйдет электроэнергии на его работу и за какое время он окупится. Исходя из этого и выбирать модель. Как показывает практика, тепловой насос типа воздух-воздух выгоднее использовать в дополнение к основному отоплению, а не вместо его.

Какую марку ТН воздух-воздух выбрать

Оборудование предлагают немецкие китайские и японские производители. При выборе необходимо ориентироваться на указанные в технической документации параметры и отзывы покупателей.

Наилучшие марки насосов воздух-воздух изготавливают в Японии. Азиатские корпорации одними из первых стали использовать технологию извлечения низкопотенциальной энергии из воздуха, для охлаждения помещений. С тех пор их продукция существенно улучшилась:

  • Daikin – мировой лидер в изготовлении систем отопления и кондиционирования. Главной особенностью продукции является полное интегрирование системы в жилой дом и обеспечение автономного климат контроля, приспосабливающегося к пожеланиям хозяев. Под брендом Daikin предлагаются тепловые насосы для бытовых и коммерческих нужд, работающие на обогрев и охлаждение, а также обеспечение потребностей ГВС.
  • Mitsubishi – отечественному потребителю продукция компании знакома в основном по выпускаемым автомобилям. Но, как и многие другие японские компании, помимо машин, Mitsubishi выпускает еще несколько видов техники.
    Главным достоинством компании считается создание уникальной конструкции ZUBADAN, позволившей существенно улучшить рабочие параметры и сократить расходы электроэнергии. ТН Митсубиси сохраняют работоспособность до -25°С. Для отопления промышленных комплексов, разработаны мультизонные системы.
  • Fujitsu – основной упор, компания делает на производстве так называемых комбинированных систем, имеющих широкий дополнительный функционал. ТН работают на обогрев и охлаждение. При необходимости, легко интегрируются в систему жидкостного отопления и ГВС. Fujitsu – это компактные и простые в эксплуатации системы, предназначенные для отопления частных домов и коттеджей.

При выборе подходящей станции, помимо выбора производителя, обращают внимание на технические параметры, в частности СОР и минимальную температуру, при которой насос сохраняет работоспособность

Сколько стоит ТН воздух-воздух

На стоимость влияют технические характеристики, наличие дополнительных функций. Японцы привыкли классифицировать установки по производительности и надежности. Потребителю предлагают три класса оборудования:

  • Бытовые – ориентировочная цена 200-350 тыс. руб. Максимальная отапливаемая площадь не более 100-140 м².
  • Полупромышленные – обойдутся в 500-800 тыс. руб.
  • Промышленные – самые дорогие и производительные установки, предназначены для долгой эксплуатации при неблагоприятных условиях. Производительность до 90 кВт. Стоимость от 900 до 3 млн. руб.

Дополнительно, к цене теплонасоса добавляют стоимость монтажа и изготовления проекта, по распределению потоков воздуха при работе

Особенно это важно при обогреве помещений большой площади, разделенных на комнаты перегородками

Возможен ли монтаж своими руками

Несмотря на техническую сложность тепловых насосов, их установка может выполняться самостоятельно. Если точнее, то своими руками вы вольны провести всю «грязную работу»: прокладку технических трубопроводов и сетей питания, навеску внутренних и наружных блоков. В паспортной документации к каждому конкретному типу теплового насоса имеется исчерпывающая информация об условиях установки блоков, уклоне, протяжённости и допустимых изгибах технических трасс.

Всё, что останется впоследствии — пригласить специалиста, который проверит корректность монтажа системы и обеспечит её правильный ввод в эксплуатацию. Эти работы самому не выполнить: требуется оборудование для прочистки и обезвоздушивания системы, заправки хладагента — в целом этот процесс достаточно технологичен и сложен.

Следует подчеркнуть, что установка подобных систем кондиционирования не делается «с кондачка». Требуется детальный предварительный расчёт, в частности, необходимо определить подходящий под конкретные климатические условия класс оборудования и вычислить его достаточную мощность. Само собой, централизованное отопление на основе тепловых насосов вызывает ещё больше сложностей в проектировании и согласовании работ со строительными подрядчиками.

Принцип действия ↑

Тепловые насосы для отопления, принцип действия которых схож с работой холодильников, кондиционеров и другого оборудования, способного переносить тепло из окружающей среды в помещение, забирают тепло из почвы, грунта, грунтовых вод, самого воздуха.

Принцип действия теплового насоса

Суть работы заключается в следующем.
По внешнему контуру системы отопления движется незамерзающая жидкость, которая напитывается теплом окружающей среды.
В насосе эта жидкость отдает порядка 5 градусов хладагенту и продолжает циркулировать.
Хладагент закипает (при температуре -10°C), переходя в газообразное состояние, компрессор сжимает газ, что приводит к повышению температуры.
Попадая в теплообменник, этот газ отдает тепло внутреннему контуру отопления, сам остывает, превращаясь снова в жидкость и возвращается в испаритель.

Как и холодильный агрегат, тепловой насос потребляет определенную энергию на то, чтобы реализовать термодинамический цикл (привод компрессора). Отношение теплопроизводительности к электропотреблению (так выводится коэффициент преобразования теплового насоса) зависит от уровней температуры в испарителе и конденсаторе. Уровень теплоснабжения от тепловых насосов на настоящий момент варьируется от 35 град. C до 62 град.C, что в общем-то позволяет использовать любую из отопительных систем.
При грамотном подходе экономия на энергетических ресурсах может доходить до 70 %.
Промышленность экономически и промышленно развитых стран производит обширный спектр парокомпрессионных тепловых насосов с мощностью от 5 до 1000 кВт.

Принцип действия тепловых насосов очень хорошо показан в этом коротеньком видео.

Как вы понимаете, расходы на отопление занимают свыше половины всех энергозатрат здания, поэтому сделать его максимально эффективным и дешевым — приоритетная задача. Можно ли создать экономичную систему отопления тепловым насосом без газа? Смотрите видео.

Данное оборудование бывает нескольких типов, от чего и зависят их технические характеристики.

  1. Грунт-вода – внешний контур проходит под землей, а в качестве теплоносителя используется вода. Наружный контур может располагаться вертикально или горизонтально, а также может быть помещен в водоем, расположенный поблизости.
    AlTherm (Украина). Тепловой насос для отопления дома площадью до 300 м2. Технические характеристики: теплопроизводительность 4-18 кВт, холодопроизводительность 3,6-11,3 кВт, производительность насоса внешнего контура 0,36-1,02 л/с, внутреннего – 0,14-0,39 л/с. Теплоносителем выступает пропилен гликоль. Модельный ряд представлен также насосами большой мощности (для помещений 300-1000 м2 и свыше 1000 м2).
  2. Вода-вода – внешний контур проходит через скважину или водоем, внутренний наполнен водой. Источником тепла в этом случае являются подземные грунтовые воды, кроме этого можно использовать как сбросовые, так и технологическую воду.
    Vaillant (Германия). Тепловая мощность 26,9-29,9 кВт, температура рассола 4-20°C, температура подачи контура отопления 25-62°C, коэффициент преобразования COP 3,5.
  3. Воздух-вода – источником тепла выступает воздух, в том числе теплый сбросовый. Этот тип оборудования может работать и на охлаждение. Кроме этого, его можно подключать к уже имеющейся системе отопления.
    Vesper (Китай). Оснащен циркуляционным насосом и ТЭНом, управление осуществляется с помощью контроллера. Технические характеристики: тепловая мощность 6-16 кВт, скорость потока в системе отопления 0,45-0,76 л/с, скорость воздушного охлаждающего потока 3-5 тыс. м3/ч.
  4. Воздух-воздух – внешний контур наполняется воздухом из окружающей среды, система отопления – воздушная. Тепловые насосы для отопления данного типа работают по принципу кондиционера, отличаются тем, что способны работать при более низкой уличной температуре. Оснащены высокопроизводительным радиальным вентилятором, способны осушать воздух и поддерживать определенный микроклимат в помещении. Управление осуществляется пультом.
    Mitsubishi. Могут быть вмонтированы в систему «умный дом», имеют систему фильтрации воздуха (плазменная очистка). Характеристики: теплопроизводительность 3,2-6 кВт, холодопроизводительность 2,5-5 кВт, расход воздуха 1086-2940 м3/ч, коэффициент производительности СОР 5,15-3,31.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
