Подсчет количества и мощности матов
Для начала нужно определиться с мощностью матов, а затем уже рассчитывать их количество. Поскольку кафель укладывается преимущественно в санузле и на кухне, стоит взять за ориентир показатели для этих помещений:
- средняя мощность для кухни – 110-130 Вт/м2;
- средняя мощность для ванны, душевой и туалета – 120-150 Вт/м2.
Эти показатели актуальны только в том случае, если теплый пол монтируется как вспомогательная система обогрева. Если электропол призван основательно отапливать кухню или ванную, мощность одного мата должна быть не ниже 140-180 Вт/м2.
Далее вычисляем полезную площадь помещения – длину комнаты умножаем на ширину и вычитаем площадь, которую будет занимать бытовая техника.
Теперь можно высчитать количество матов – разделить полезную площадь на площадь одного элемента выбранной мощности.
Особенности устройства пола
Итак, если вы решили проводить работы самостоятельно, то вам необходимо учитывать несколько важных нюансов, о которых будет описываться в этой статье. В первую очередь вам необходимо помнить о том, что высота финишного покрытия плитки должна быть на одном уровне со всеми другими комнатами. Поэтому еще на стадии изготовления теплого пола, вам следует сделать соответствующие измерения.
Совет! Если высота пола других комнат изначально сильно выше, то отопительный пирог может быть толще. Например, увеличить слой можно на теплоизоляции, но не только за счет стяжки. В таком случае эффективность обогрева будет сведена на ноль.
Если стяжка уже готова, то при кладке кафеля минимальный слой плиточного клея должен составлять не меньше 10 мм. В противном случае вырабатываемое тепло не будет рассеиваться по всей поверхности пола, а обогрев пола будет полосами, только в тех местах, где проложен нагревательный кабель или труба. Поэтому не следует стремиться сделать как можно меньший слой плиточного клея или стяжки пола. Итак, если все эти детали вы уже учли, можно приступать непосредственно к работе. Далее предоставляем вам пошаговую инструкцию всей работы.
Монтаж (со стяжкой)
- Подготовить основание: очистить, вывести до гладкого состояния цементным раствором или выравнивающей смесью.
- Установить на небольшой высоте коллекторный шкаф или сделать нишу для коллектора.
- Установить коллектор. Подсоединить контрольные приборы, краны, обратную и подающую трубы от котла.
- Настелить на основу гидроизолирующий материал. Материал заводят на стены. Соседние полосы кладут внахлест и фиксируют монтажным скотчем.
- Установить по периметру комнаты демпферную ленту. Край ленты должен располагаться на два сантиметра выше уровня стяжки. Демпфер предназначен для компенсации температурных расширений бетона при нагреве.
- Уложить маты из ППС или плитный утеплитель. Если укладка теплого водяного пола под плитку производится по межэтажному перекрытию и внизу отапливаемое помещение, допустимая толщина слоя – 4 см. Для укладки на грунт или над цокольным этажом слой должен быть толще.
- Теплоотражающий слой: фольгированная пленка или пластины. Пленку раскатывают по всей площади утеплителя и крепят металлизированным скотчем. Пластины укладывают в каналы матов ППС под трубы.
- Если монтаж производится на маты, трубу закладывают в готовые каналы в панелях ППС поверх теплоотражающих пластин. Нужно крепить или нет – указано в инструкции к матам.
- Если в качестве подложки для труб выступают утеплитель и фольга, поверх фольгированного слоя кладут арматурную сетку. Трубу разматывают поверх сетки с шагом от 15 до 30 сантиметров и фиксируют к прутьям ячейки хомутами из пластика.
- Концы труб подсоединяют к подающей и обратной гребенке коллектора.
Хотите знать как устроен водяной теплый пол в деревянном доме?
- Выполнить опрессовку: запустить в контур воду, проверить пол на трубы на герметичность, а всю систему – на работоспособность. Тестировать в течение суток: вода должна подаваться в контур под рабочим давлением. Если давление за время теста не поменялось, система пригодна к эксплуатации.
- Залить стяжку толщиной 3-7 см. Марка бетона для рабочей смеси – не ниже М-300.
- Дождаться полного схватывания стяжки (около месяца).
- Уложить финишное покрытие. Для красивой и ровной укладки используйте плиточные крестики.
Водяной теплый пол под плитку готов.
Видео о том, как сделать стяжку для водяного теплого пола под плитку.
Как вам статья?
Мне нравитсяНе нравится
Кладем плитку на теплый пол
Укладка плитки на теплый пол своими руками по силам любому мужчине, который умеет держать в руках молоток и шпатель. По большому счету, укладка плитки на теплый пол ничем особо не отличается от обычной укладки плитки.
Необходимый инструмент
Для работы нам понадобятся:
- Резиновый шпатель;
- Зубчатый мастерок;
- Резиновая киянка;
- Уровень (водяной или лазерный);
- Набор крестиков нужного размера;
- Моток шпагата.
Укладка плитки на электрический пол
Надо сразу сказать, что под керамику можно сделать теплый пол на основе нагревательного мата и нагревательной секции.
В данном случае расположение материалов будет следующее:
- Бетонная стяжка;
- Теплоизоляция (может и не быть);
- Нагревательные элементы;
- Бетонная стяжка (около 3-5 см);
- Плиточный клей;
- Керамическая плитка.
Примерное изображение пола
Совет! Многие люди не устраивают вторую стяжку. Однако ее лучше сделать. Она отлично защищает нагревательные элементы от механических повреждений вследствие неравномерной нагрузки.
Надо сказать и то, что выравнивать полы лучше всего именно первой стяжкой, а нагревательные элементы укладывать на уже ровную поверхность.
Как уже было сказано, слоя утеплителя тоже может не быть. Однако профессионалы рекомендуют позаботиться и о нем. В качестве утеплителя могут быть использованы плиты ЭППС. При этом лучше взять такой материал, который имеет плотность выше 35 кг/кубических метров.
Поверх такого утеплителя следует класть фольгированную ленту. Швы между отдельными ее частями рекомендуется проклеивать скотчем. Цена на нее не особо большая, а эффективность на лицо.
Фольга, швы которой проклеены скотчем
Дальше укладывается лента теплого пола или трубы.
Поверх них заливается слой бетона. Его, как и первый слой, рекомендовано укладывать, используя маяки. Они помогут сделать стяжку равной по высоте во всех своих точках.
Укладка теплого пола на фольгу
После того, как бетонная стяжка достаточно высохнет, что происходит примерно на пятые сутки при своей толщине не больше 50 мм, можно приступать к непосредственной укладке керамики.
Инструкция очень простая. Клей наносится на стяжку при помощи специального зубчатого шпателя. Первой укладывается угловой элемент. Он выравнивается относительно стен и по уровню.
Совет! Часто стены сами расположены немного не ровно. В таком случае плитку нужно укладывать по ним, то есть тоже неровно. В противном же случае, будет казаться, что она уложена наискось.
Если имеется такая ситуация, как описана выше, то керамика укладывается параллельно большей по длине стены, то есть вдоль комнаты. На перпендикулярной же стене делается отметка или прибивается рейка. И отметка, и рейка должна быть расположена строго под прямым углом к большей по длине стене.
В таком случае в конце малой стены между плиткой и стеной останется зазор, размер которого зависит от степени неровности стен. Это зазор легко может скрыться под напольным плинтусом. Если размер зазора большой, то на него можно уложить куски плитки, вырезанные по размерам.
На фото видно, как увеличивается зазор уже на втором элементе (крайний левый ряд)
Между каждыми двумя соседними плитками рекомендовано ставить пластиковые крестики – формирователи швов. Они помогут сделать все швы одинаковой толщины. Крестик ставится на каждый угол.
Стоит отметить, что клей наносится не только на стяжку, но и на саму керамику. Чтобы она легла ровно, нужно пользоваться уровнем. Ее можно прижимать руками. Если нужны совсем незначительные изменения, то по поверхности плитки можно постучать ручкой мастерка или резиновым молотком.
Укладка плитки на водяной теплый пол
Последовательность работ выглядит следующим образом:
- Подготовка поверхности, то есть снятие старого пола и так далее;
- Устройство выравнивающей бетонной стяжки;
- Устройство теплоизоляционного слоя;
- Монтаж труб. При этом сразу производятся все подключения оборудования и проверка системы. Если надо, то устраняются неполадки;
- Заливка всего пола слоем бетона (в отличие от предыдущего случая, здесь вторая стяжка просто обязательна, так как трубы достаточно толстые и скрывать их под слоем клеевого состава просто невыгодно);
- Укладка керамики или кафеля.
Надо сказать, что плитка укладывается по таким же принципам, как и в предыдущем случае.
Как видно укладка плитки осуществляется одинаково во всех случаях. Различия заключаются только в подготовительных процессах, связанных с устройством самого теплого пола. Видео в этой статье поможет получить наглядные тонкости в этом деле!
Устройство пола
Конструкция теплого пола водяного под плитку включает в себя несколько слоев:
- Гидроизолирующая подложка. Материал зависит от типа монтажа: если укладка производится на грунт под стяжку, достаточно рубероида или полиэтилена. Если без стяжки, желательно приобрести гидроизоляционную мембрану;
- Утеплитель. Плотный пенополистирол или изготовленные из него маты. Менее удачный выбор – базальтовая вата. Это гигроскопичный материал. В случае протечек намокнет и потеряет теплоизолирующие свойства;
- Отражающий фольгированный слой. Вместо него можно использовать металлические пластины с каналами для укладки труб;
- Трубы;
- Под плитку необходимо сплошное основание. Если пол монтируется без стяжки, основанием может быть лист влагостойкой фанеры, OSB, гипсокартона. Нужно учитывать, что и древесина, и ГКЛ являются хорошими теплоизоляторами.
Толщина теплого водяного пола под плитку зависит от способа монтажа и складывается из нескольких цифр: толщина утеплителя, самих труб, стяжки или фанеры чернового пола.
Стяжка занимает минимум три сантиметра. Толщина утеплителя зависит от места установки (на грунт, на перекрытие). Высота матов ППС около 8 сантиметров. Каналы для труб в матах уже есть, толщину трубы в этом случае можно не учитывать.
Монтаж термоматов
Стандартный комплект нагревательного мата состоит из двух элементов:
- Термомат в рулоне с силовым кабелем.
- Гофра с металлическим зондом и заглушкой — для установки внутрь неё термодатчика. Она нужна для защиты датчика от щелочи и влаги. Если слой плиточного клея не позволяет установить гофру, приобретается специальный влагостойкий датчик.
Стандартная комплектация системы
- Терморегулятор. Подбирается исходя из максимальной мощности энергопотребления.
- Монтажные коробки, если терморегулятор будет устанавливаться в стену.
- Выносной датчик температуры (обычно идет в комплекте с терморегулятором). Лучше брать контактный датчик, а не тот, который будет измерять температуру воздуха.
- Провода для подключения терморегулятора к сети. Сечение подбирается в зависимости от мощности системы и материала провода (см. таблицу ниже)
Сечение провода, мм2 | 1,5 | 2,5 | 4 | 6 |
Максимальная мощность (медный провод), кВт | 3,5 | 5,5 | 7 | 9 |
Максимальная мощность (алюминиевый провод), кВт | 2 | 3,5 | 5,5 | 7 |
Основные правила
Подключение обязательно нужно делать через терморегулятор для сохранения заданной температуры.
Согласно Правилам устройства электроустановок (ПУЭ) обязательна установка УЗО (устройство защитного отключения) с током срабатывания 30 мА, 100 мс и автовыключателя max 10 А (тип C). Системы мощнее 2 кВт рекомендуется подключать через отдельную проводку с автоматом.
Если вы делаете установку в ванной или другом влажном помещении, терморегулятор должен находиться в соседнем сухом помещении.
Кабель нельзя укорачивать и обрезать! При необходимости можно отрезать только питающий провод.

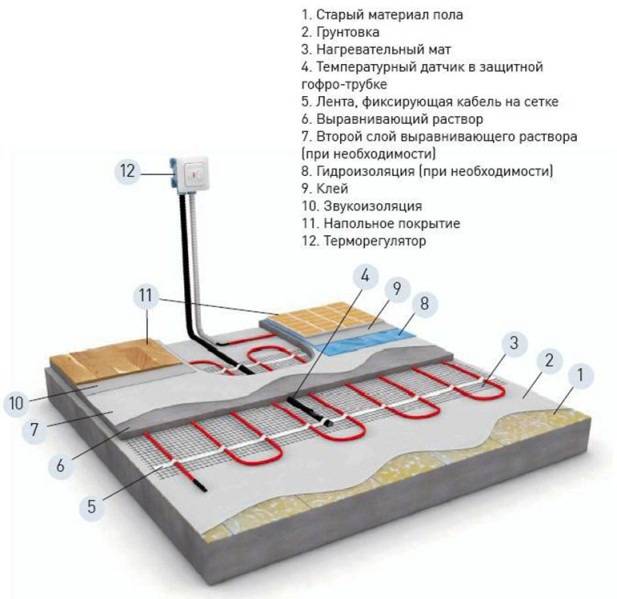

На фото показаны возможные схемы монтажа на существующее покрытие или обычную стяжку
Последовательность установки системы
Определите место установки терморегулятора на стене и зоны, где будет лежать термомат. Над теплым полом не должно находиться мебели без высоких ножек, сантехники или бытовой техники. Если на стяжке есть демпферные швы, мат не должен проходить через них. На каждое помещение используется отдельный терморегулятор и маты. Если в комнате планируется делать несколько финишных покрытий с разными свойствами, нужно под каждый из них ставить отдельный терморегулятор. Стандартный термодатчик устанавливается внутрь гофрированной трубки. Чтобы она не создавала дополнительной неровности, для неё в полу и стене делается штроба. Конец гофры закрывается заглушкой, чтобы внутрь не попал раствор. Конец датчика должен быть установлен с отступом 50-100 см от стены немного ниже мата, по центру между двумя витками кабеля. Не делайте изгибы гофры радиусом менее 5 см, для возможности замены датчика.
Перед укладкой нагревательного мата нужно покрыть бетонный пол грунтовкой, для обеспыливания поверхности и увеличения сцепления плиточного клея.
Уложите нагревательные маты на выбранную зону обогрева. Для получения нужной формы, вы можете разрезать сетку и завернуть кабель, но резать его нельзя. Сетка крепится к полу на скотч или скобы, кабелем вверх.
Пример резки и укладки термомата
После укладки кабеля нужно замерить омическое сопротивление с помощью мультиметра. Оно должно быть в пределах (плюс-минус 10%), которые написаны в инструкции или гарантийном талоне производителя.
Подключение и установка терморегулятора
Схема подключения системы
Зачистите изоляцию на выводе монтажных проводов из мата и провода питания от 220В на 5-7 мм.
Подключите провода к клеммам терморегулятора, согласно схеме его подключения, которая указана в инструкции.
Экранирующая оплетка кабеля должна быть соединена напрямую с заземлением.
Укладка плитки
Укладку можно делать сразу на плиточный клей, либо предварительно заливать маты стяжкой (толщиной минимум 2 см). Запрещено укладывать плитку на подложку из ДСП, фанеры или другого материала.
- Нанесите плиточный клей непосредственно на мат. Во влажных помещениях (например, в ванной), вначале на маты наносится тонкий слой клея. После его застывания наносится гидроизоляция и второй слой клея.
- Желательно использовать специальные клеевые смеси для теплых полов, они более эластичные.
- Равномерно распределите клей зубчатым шпателем. Для этого случая рекомендуется использовать только пластиковые гребенки, чтобы не повредить кабель.
- Прижмите на клей плитку или керамогранит, выровняв её по уровню. Толщина плиточного клея вместе с плиткой должна быть не менее 2 см. Некоторые производители (например, DEVI) рекомендуют делать покрывающий слой не менее 5 см. Это связано с тем, что при такой прослойке тепло будет распределяться равномерно.
Почему теплые полы лучше укладывать под плитку
Если вы научитесь самостоятельно укладывать теплый электрический пол под плитку, вы сэкономите значительные средства при проведении тех или иных ремонтных работ у себя в доме, а также придадите вашему помещению привлекательный внешний вид. Поскольку плитка имеет такие свойства:
- отличный внешний вид;
- практичность;
- хорошие показатели теплопроводимости;
- способность сохранять свой первоначальный внешний вид даже при условиях повышенных температур (в отличие от дерева, которое под воздействием высоких температур деформируется).
Посмотреть наглядно, как выглядит укладка плитки на теплый пол, можете на прилагаемом видео.
Какую плитку лучше класть на кухне на пол. Какую плитку выбрать для пола кухни
Критерии, по которым выбирается кафельная плитка для кухни на пол, обозначены. Однако среди них нет цены, хотя в подавляющем большинстве случаев показатель стоимости является одним из ведущих. Причина простая: малая площадь помещения не слишком перегрузит расходы на ремонт при удорожании плитки на 150-200 руб. Именно такая ценовая разбежка отделяет плитку бюджетного сектора от среднего.
А разница в показателях существенная: срок эксплуатации увеличивается на 15-20 лет, лучше коэффициент трения, а главное — огромная разница в дизайне. Так, плитка «грес» (цена до 500 руб./м2) на фото выглядит прекрасно. Но в жилом помещении не смотрится совсем: холодная, неуютная. Другое дело офисы и общественные здания. Здесь ей самое место.
Подводим итоги. Для пола кухни оптимальным вариантом является плитка:
Предпочтение все же нужно отдать керамограниту — все эксплуатационные показатели выше.
Плитка должна быть из одной партии. Производители одну и ту же коллекцию сортируют по тону и размеру. Поэтому при разной маркировке можно столкнуться с другой по цветовому решению и длиной грани плиткой. Если с размерами можно разобраться с помощью затирки, то тона сразу бросаются в глаза.
Если керамика нравится, а партии разные, то можно подобрать схожие цвета. Сделать это можно с помощью той же маркировки. Тона (цвета) обозначаются буквой и несколькими цифрами. Если есть плитка с тоном, например, В12, то можно смело докупать к ней В11 или В14. В крайнем случае, подбирать с индексом В. Ведь разницу по размерам и цвету можно скрыть под кухонным гарнитуром и холодильником, а также другим местам, которые хоть немного скрыты от глаз.
Отметим и такую закономерность. Чаще всего плитка покупается под:
мрамор;
паркет;
металл;
ламинат.
Если говорить о размерах и форме, то последний тренд:
крупноформатная плита (здесь необходимо помнить о том, что маленькое помещение крупная плитка еще больше визуально уменьшает);
шестиугольная.
Особенности устройства пола
Итак, если вы решили проводить работы самостоятельно, то вам необходимо учитывать несколько важных нюансов, о которых будет описываться в этой статье. В первую очередь вам необходимо помнить о том, что высота финишного покрытия плитки должна быть на одном уровне со всеми другими комнатами. Поэтому еще на стадии изготовления теплого пола, вам следует сделать соответствующие измерения.
Совет! Если высота пола других комнат изначально сильно выше, то отопительный пирог может быть толще. Например, увеличить слой можно на теплоизоляции, но не только за счет стяжки. В таком случае эффективность обогрева будет сведена на ноль.
Если стяжка уже готова, то при кладке кафеля минимальный слой плиточного клея должен составлять не меньше 10 мм. В противном случае вырабатываемое тепло не будет рассеиваться по всей поверхности пола, а обогрев пола будет полосами, только в тех местах, где проложен нагревательный кабель или труба. Поэтому не следует стремиться сделать как можно меньший слой плиточного клея или стяжки пола. Итак, если все эти детали вы уже учли, можно приступать непосредственно к работе. Далее предоставляем вам пошаговую инструкцию всей работы.
Укладка термоизоляции
Перед тем, как укладывать теплый пол под плитку, позаботьтесь о термоизоляции. На этом этапе нужно также быть ответственным, ведь правильно уложенный утеплитель сэкономит больше тепла и денег.
Мы уже говорили выше, что пенофол – один из лучших термоизолирующих материалов, поэтому расскажем о его монтаже более подробно. Если пенофол покрыт фольгой с одной стороны, то вторая, скорее всего, имеет двусторонний скотч, что позволит легко закрепить материал на бетоне. Если вас интересуют подробные характеристики материала, то стоит сказать, что коэффициент теплопроводности этого материала равен 0,049 Вт/мК.
Инструкция по установке:
- Раскроите листы и разрежьте их так, чтобы от стен были отступы в 5-10 мм, а стыки были ровными и плотными (не внахлёст).
- Снимите защитную плёнку с клейкой стороны и уложите листы, начиная от угла;
- Заклейте стыки монтажным скотчем. Желательно, чтобы он также имел отражающую поверхность.
Особенности обустройства керамического покрытия
Самостоятельно устанавливая оборудование под , следует помнить о нескольких основных моментах:
итоговое покрытие пола должно выйти вровень с уровнем поверхности в прочих комнатах, поэтому замер и расчет следует провести предварительно. Замер производится, исходя из диаметра трубы или кабеля оборудования, толщины керамического покрытия и общего уровня поверхности в доме или примыкающих комнатах
В случае, если необходимо увеличить слой, предпринимают либо штрабление, либо увеличение слоя в ущерб равномерности поверхности с прочими комнатами, что не так важно при наличии порога;
минимальный слой стяжки или плиточного клея между элементами электрического или не должен составлять менее 1 сантиметра. Даже при слое в один сантиметр нагрев не будет комфортным – тепло не станет рассеиваться на всю длину плитки, а будет концентрироваться исключительно в зоне прокладки кабеля или трубы, что полностью отменяет все плюсы установленной конструкции;
теплый пол не укладывают под мебель и другие стационарные напольные конструкции, а также при дальнейшей эксплуатации оборудование не должно накрываться чем-либо
Это стоит предусмотреть, если для вас наличие коврика в ванной или коридоре обязательно. Нагревательные элементы попросту перегорят под ним. Это правило не касается только водяной конструкции. Следовательно, внимательно отнесшись к планировке комнаты, можно хорошо сэкономить.
Определившись с высотой основания и раскатав на нем теплый пол и его дополнительные элементы, надежно зафиксировав их на черновом покрытии, приступают к укладке керамического покрытия. Для работы понадобится следующий ряд специальных инструментов:
- шпатель зубчатый и обычный;
- правило;
- крестики (размер крестиков зависит от желаемого зазора);
уровень большой и малый;
- рулетка;
- резак для керамической плитки;
- технический карандаш;
- малярный скотч;
- плиточный молоток.
А также материалы для непосредственного проведения работ:
- плитка керамическая, рассчитанная по квадратуре с запасом 10% на бой;
- клей плиточный;
- материал для стяжки (если толщина стяжки небольшая может так же использоваться плиточный клей);
- затирка (выбирается в цвет плитке, как правило в напольной используется затирка на несколько тонов темнее).
Виды пола под плитку
В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.
Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.
Выделяют два вида теплого пола, подходящих для укладки керамической плитки:
- электрический;
- водяной.
Электрический
Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.
Существует два типа обогрева:
Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.
Электрический кабель теплого пола, уложенный на металлическую сетку
Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на специальный клей для теплого пола укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.
Инфракрасные маты под плитку
Это разновидность электрического обогрева. Инфракрасный пол состоит из биметаллических или углеродных пластин, зашитых в полиэтиленовую пленку.
Установка инфракрасных матов на теплый пол
В первую очередь проверяется поверхность под укладку матов. Все неровности заделываются, или заливается выравнивающая стяжка. Затем укладывается слой теплоотражающего материла. На него монтируется сетка из стекловолокна с размером ячеек 30×30 мм.
На готовое основание раскатываются рулоны инфракрасного пола шириной 1000 мм. Затем вся система соединяется в электрическую цепь. По готовому полу на специальный клей укладывается керамический гранит.
Водяной
Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.
Пример укладки полипропиленовых труб на подготовленное основание
В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.
На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.
Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.
