Система отопления для частного дома Ленинградка и ее схема

Особенности монтажа

При скрытом монтаже нужна теплоизоляция стен

Обустройство однотрубной системы «Ленинградка» требует внимательность при расчетах и исполнении. Для ее внедрения необходимо заранее вычислить размеры труб, количество секций в радиаторе, подготовить помещения и сделать ряд других работ.

Система состоит из следующих обязательных элементов:

  • котел;
  • трубопровод;
  • секции отопительных батарей;
  • бочок расширительный;
  • тройники.

Если будет организована система отопления «Ленинградка» с принудительной циркуляцией, потребуется еще насос. Чтобы улучшить возможности, применяются шаровые краны (по 2 штуки на одну батарею) и байпасы с игольчатым клапаном.

Главная магистраль может монтироваться в плоскость стены или по ее поверхности

При нахождении внутри стен, пола или потолка важно сделать качественную теплоизоляцию. В ином случае будут возрастать тепловые потери и температура в радиаторах будет ниже. Это связано с микротрещинами, которые образуются в процессе штробления стен

Это связано с микротрещинами, которые образуются в процессе штробления стен.

Заранее выбирается место установки расширительного бака и котла. Бак следует ставить выше уровня радиаторов – например, на чердаке. Котел обычно монтируют в подвале.

Выбор материалов

Трубы выбирают с учетом протяженности магистрали, температуры теплоносителя, способа монтажа

От материала труб зависит количество тепла в радиаторе. Обычно используются полипропиленовые или металлические изделия.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками

Важно учесть, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала. Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы

Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка компонентов, но их качество и надежность находятся на высоком уровне. Они способы выдерживать высокие температуры. Отличаются долговечностью.

Диаметр трубы зависит от количества обогревателей. Если в доме будет установлено 4-5 радиаторов, нужны трубы с диаметром 25 мм и байпас на 20 мм. При числе батарей, равном 6-8, выбирается магистраль 32 мм и байпас на 25 мм. В случае создания самотечной системы покупаются трубы с диаметром 40 мм и более. Размер также зависит от количества батарей в схеме.

Соединение элементов и труб друг с другом

В собранную магистраль встраиваются байпасы. Они изготавливаются отдельно с отводами, расстояние между которыми рассчитывается с погрешностью 2 мм. Допускается наличие люфта на подравнивание 1-2 мм. При повышении этого расстояния система может протечь. Для определения точных размеров в радиаторе выворачиваются угловые вентили, между центрами муфт измеряется расстояние.

К отводам нужно приварить или присоединить тройники. Одно отверстие должно отводиться под байпасы. Второе выбирается по расстоянию между центральными осями отводов.

Сварка частей

Металлические трубы соединяются методом сварки. Для этого мастер должен иметь специальное оборудование и навыки работы с ним. В ином случае монтаж следует доверить профессионалам.

При сварке важно следить за тем, чтобы не образовывался внутренний наплыв. Это приведет к уменьшению количества теплоносителя, который попадает в радиатор. При образовании наплывов работу следует переделать

При образовании наплывов работу следует переделать.

После сварки всей частей радиаторы помещаются на стену при помощи угловых вентилей и муфт. В штробы укладываются байпасы с отводами. Измеряется их длина, отрезается лишнее.

Заключительные работы

Перед пуском системы отопления необходимо убрать лишний воздух. Для этого открывают краны Маевского

Важно провести визуальный осмотр всех соединений

После этого выполняется тестирование собранной схемы и выполнение балансировки. Температуру следует выровнять во всех радиаторах при помощи игольчатого клапана.

Плюсы и минусы системы

К достоинствам «ленинградки» можно отнести:

  • Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
  • Экономность. На «ленинградку» тратится на 20 % — 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
  • Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
  • Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.

Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем

Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.

Впрочем, у системы есть и недостатки. Вот основные:

  • Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
  • Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» — минус характерен для любого однотрубного отопления.
  • Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.

Расчёт

Для максимально эффективной теплоотдачи при минимальных затратах электроэнергии важно правильно произвести расчёт системы отопления. Для этого необходимо знать мощность:. Для этого необходимо знать мощность:

Для этого необходимо знать мощность:

  • котла;
  • радиаторов и их число в каждом помещении;
  • расширительного бака. А также диаметр и длину магистрали.

Определение мощности котла

Чтобы определить мощность котельной установки, рассчитывают теплопотери каждого помещения. Потери тепла происходят через потолок, под, окна и стены. Для расчёта используют формулу: умножают отдельно площадь (стены, окна, потолка) на соответствующий коэффициент потерь для каждого из них. Далее, результат суммируется и делается вывод о мощности котельной установки.

Есть и другой более быстрый метод расчёта. Существуют рекомендации удельной мощности котла в зависимости от региона.

Расчёт производят по формуле Wк = Wуд х S/10; где: Wк — мощность котла; Wуд — рекомендованная удельная мощность.

После этого можно чертить схему отопления и подбирать радиаторы.

Расчёт мощности радиаторов и их количества

Количество радиаторов и секций в них зависит от площади помещения, теплопотерь, на которые влияют материалы стен и наличие окон.

Рассчитывают объём помещения: V=S * h, где площадь и высота потолков.

На 1 квадратный метр дома из кирпича для комфортной температуры необходимо 0,034 кВт. Вычисляют нужную тепловую энергию для обогрева помещения, умножая 0,034 на объем.

Далее, выбирают радиатор, узнают мощность одной секции и делят предыдущий результат на её мощность. Таким образом, подсчитывают необходимое количество секций.

Определение диаметра и материала труб

Одним из основных моментов при расчёте параметров для «ленинградки» является определение диаметра трубы для наибольшей эффективности.

Для естественной циркуляции необходим большой «проход». В этом случае система труб хорошо видна. С принудительной циркуляцией трубы на различных участках могут быть разного диаметра, чтобы сбалансировать контур.

Чтобы определить из какого материала использовать трубы, рассчитывают гидравлическое сопротивление на каждом участке и сравнивают его. Это делается по формулам с учётом таких факторов: шероховатость, повороты и протяжённость труб, соединение (краном, тройником, прибором балансировки).

Далее, определяют теплопотери с учётом сопротивления. Для этого необходимы данные о наружном диаметре трубы, толщине стенки, скорости подачи и расходе воды.

Объем расширительного бака

Для расчёта необходимы данные о количестве циркулирующего теплоносителя. Расширительный бак имеет объем, составляющий 110 объёма жидкости. Количество теплоносителя рассчитывают по формуле W = π (D2/4) L, с учётом внутреннего диаметра трубы и длины всей магистрали.

Справка. Расчёт однотрубной системы каждый может сделать самостоятельно вручную или используя профессиональные и простые программы для обычного пользователя.

Проектирование схем теплых полов в квартире

Проектирование монтажных схем водяных теплых полов в частном доме отличается от квартирного проекта. После монтажа нельзя вносить изменения в схему расстановки радиаторов. Монтаж конструкций полов, работающих от централизованного отопления, проводится на этапе строительства специальными организациями.

Установка конструкции в квартире

В квартирах теплоноситель поступает по трубам по отдельному стояку, а не от стояка радиаторного отопления. Вода нагревается в специальном теплообменнике. Если изначально в проекте отсутствуют данные об устройстве напольного отопления, то подключение нового контура нужно согласовать в управляющей компании.

Подключение к распределительному коллектору

Однотрубная система отопления

Однотрубная система отопления типа “Ленинградка” имеет довольно простую схему устройства. От нагревательного котла прокладывается подающая линия, к которой, последовательно, подключается требуемое число радиаторов.

После прохождения сквозь все отопительные элементы, труба обогрева возвращается обратно к котлу. Таким образом, данная схема позволяет теплоносителю циркулировать по замкнутому кругу, по контуру.

Циркуляция теплоносителя может быть как принудительной, так и естественной. Помимо этого, схема может представлять собой систему отопления закрытого либо открытого типа, это будет зависеть от выбранного Вами источника теплоносителя.

На сегодняшний день однотрубная схема ленинградки может монтироваться с учетом требований современного строительства относительно частного жилья. По Вашему желанию стандартная схема может быть дополнена радиаторными регуляторами, шаровыми клапанами, клапанами – термостатами, а также вентилями для балансировки.

Установив данные дополнения, можно качественно улучшить систему отопления, сделав ее более удобной для совершения контроля над температурным режимом:

  • Во-первых, Вы сможете уменьшить температуру в тех помещениях, которые используются крайне редко, либо не используются вовсе, при этом всегда рекомендуется оставлять минимальное значение, для поддержания помещения в надлежащем состоянии, либо наоборот, повысить температуру в помещении детской комнаты;
  • Во-вторых, усовершенствованная система позволит понижать температуру в отдельном отопительном приборе, не затрагивая и не понижая температурный режим следующего, идущего за ним.

Помимо этого, в однотрубную систему ленинградки рекомендуется включить схему кранов на байпасах на подключении радиаторов отопления.

Это даст возможность производить ремонт либо замену каждого отопительного прибора независимо от других и без необходимости отключения всей системы.

Монтаж горизонтальной схемы однотрубной системы

Установить горизонтальную систему отопления Ленинградка довольно просто, однако она имеет свои особенности, которые следует учитывать при планировке частного дома:

Магистраль обязательно должна устанавливаться в плоскость пола.

При горизонтальной схеме монтажа система закладываются либо в конструкцию пола, либо же укладывается поверх нее.

В первом варианте необходимо позаботится о надежной теплоизоляции конструкции, в противном случае Вам не избежать значительной теплоотдачи.

При установке отопления в пол, половое покрытие монтируется непосредственно под ленинградку. При установке однотрубной системы отопления на пол, схема монтажа может перерабатываться в ходе строительства.

Подающая магистраль устанавливается под углом таким образом, чтобы создать необходимый уклон по направлению движения теплоносителя.

Отопительные радиаторы должны быть установлены на одном уровне.

Перед началом отопительного сезона воздушные пузырьки удаляются из системы при помощи кранов Маевского, которые устанавливаются на каждом радиаторе.

Особенности установки вертикальной системы

Вертикальная схема подключения системы ленинградка, как правило, с принудительной циркуляцией теплоносителя.

Данная схема имеет свои преимущества: все радиаторы нагреваются быстрее, даже при наличии труб маленького диаметра в подающей и обратной магистралях, однако данная схема требует наличия циркулярного насоса.

Если же насос не был предусмотрен, циркуляция теплоносителя осуществляется самотеком, без использования электричества. Это говорит о том, что вода либо антифриз перемещаются благодаря законам физики: измененная плотность жидкости либо воды при нагревании, либо охлаждении, провоцирует перемещение масс.

Самотечная система требует установки труб большого диаметра и монтажа магистрали под соответствующим уклоном.

Подобная система отопления не всегда органично вписывается в интерьер помещения, а также может возникнуть опасность не дотянуть магистраль до точки назначения.

При вертикальной безнасосной системе длина ленинградки не может превышать 30 м.

В вертикальной системе также предусмотрены байпасы, позволяющие проводить демонтажные работы отдельных элементов без отключения всей системы.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Плюсы и минусы данной отопительной системы

Ленинградка не зря пользуется большой популярностью, ведь у нее много важных преимуществ:

  • Возможность прокладывания подающего трубопровода под проемом двери;
  • Невысокая стоимость обустройства системы;
  • Простая и недорогая установка, с которой можно справиться даже своими руками;
  • Ленинградка предусматривает минимальное количество труб на поверхности, поэтому коммуникации не испортят интерьера помещения;
  • Систему можно подключать даже к двум отопительным устройствам;
  • При необходимости можно выполнить ремонт системы;
  • На рынке есть отдельные элементы к ленинградке, что поможет без проблем заменить вышедшие из строя узлы;
  • Система позволяет сделать «теплый пол» в доме.

При помощи одного кольца у внешних стен вы обогнете весь свой дом. При таком способе установки подающая труба идет от центра ленинградки, проходит по всему помещению и идет обратно.

Было бы несправедливо не рассказать о недостатках. Они у этой системы тоже есть, но их немного, и при грамотном составлении плана и установке минусов можно избежать:

Радиаторы, которые идут в конце системы, должны обладать большим количеством секций. Такое решение позволит сделать равномерную теплоотдачу всех батарей в доме;

Схема горизонтальной ленинградки достаточно сложная, и в ней почти невозможно сделать теплый пол и установить полотенцесушители. Поэтому если вам нужны такие элементы, лучше использовать вертикальную схему;

Однотрубный вариант ленинградки будет эффективно работать лишь при высоком давлении источника тепла.

Преимущества и недостатки ленинградки

Не существует идеальной системы отопления, все они обладают как преимуществами, так и недостатками. Перечислим плюсы и минусы системы отопления «ленинградка».

Положительные стороны:

  • возможность экономии трубы при монтаже до 30-35%, если сравнивать с другими типами разводки;
  • снижается объем работ при устройстве системы и уменьшаются значительно сроки монтажа;
  • универсальность, можно выполнить монтаж в двухуровневых домах;
  • надежность при эксплуатации;
  • из-за нижнего устройства трубопровода, есть возможность монтажа трубопровода отопления в «пироге» полов, заметными глазу останутся только небольшие патрубки возле радиаторов;
  • есть возможность выполнения работы самостоятельно при небольших навыках и не придется нанимать специалистов.

Отрицательные стороны:

  • не позволяет выполнить равномерный нагрев всех приборов отопления, поэтому на дальних радиаторах необходим монтаж дополнительных секций;
  • иногда, при естественной циркуляции теплоносителя, нет возможности создать нужный уклон трубопровода отопления из-за плохого внешнего вида, придется смонтировать циркуляционный насос (в наше время, почти при любой системе разводки, насос монтируется повсеместно), расходы невелики, а работа и внешний вид трубопровода значительно улучшается;
  • не имеется возможности для монтажа «теплого пола», полотенцесушителя.

Основные схемы

Существуют следующие схемы горизонтального отопления.

Однотрубная магистраль

Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.

Плюсы:

  • минимальные затраты;
  • простота в сборке;
  • высокий уровень износостойкости;
  • подходят для обогрева большой площади.

Минусы:

  • ограничения в регулировке температуры в каждом отдельном источнике тепла;
  • хрупкость при механических повреждениях.

Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.

Двухтрубная магистраль

Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.

Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.

Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:

  1. Одинаковая температура на выходе и входе.
  2. Подходит для отопления многоэтажного дома, коттеджа, склада.
  3. Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.

Минусы:

трудность в регулировании температуры при разветвленной системе.

Двухтрубная коллекторная параллельная магистраль

Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.

Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.

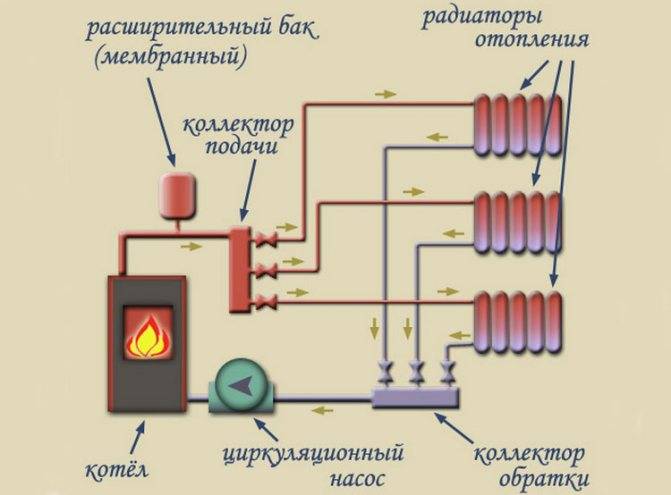

Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.

Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.

Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.

Плюсы:

  • минимальные затраты на трубы;
  • скрытая установка, за стеной (в полу);
  • возможность связывать оборудование в цельную конструкцию;
  • малая стоимость (отсутствие дорогостоящих элементов фиксации);
  • монтаж осуществляется даже на больших площадях;
  • равномерность подачи тепла исключает появление гидроударов.

Минусы:

  • сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
  • использование в системе труб одного диаметра.

Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.

Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.

Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.

Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.

Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:

Возможные виды

В зависимости от того, что заставляет теплоноситель двигаться по трубам, ленинградка делится на два вида.

Однотрубная система с естественной циркуляцией

Также называются самотечными или гравитационными. Двигателем для рабочей среды выступает явление конвекции: контур начинается вертикальным участком – так называемым разгонным коллектором, в котором нагретая котлом вода устремляется вверх. Расширительный бак сообщается с атмосферой (открытая система), поэтому должен находиться в наивысшей точке.

Преимущества:

  • Вода течет, можно сказать, сама собой, поэтому не приходится тратиться на покупку насоса.
  • Отопительная система не нуждается в электроснабжении (является энергонезависимой).

Однотрубная разводка системы отопления «Ленинградка»

Недостатки:

  • Приходится применять трубы большого диаметра и укладывать их с большим уклоном.
  • Теплоноситель успевает сильно остыть, поэтому котел работает на предельном режиме.
  • Отсутствует возможность эксплуатации системы в низкотемпературном режиме (такая необходимость возникает в межсезонье).
  • В контурах с большим гидравлическим сопротивлением (ленинградка или системы с внутрипольным подогревом) мощности конвекционного «двигателя» может оказаться недостаточно.

Видов отопительных систем существует множество: паровая, воздушная, водяная и другие. Какую же систему выбрать для своего дома? Системы отопления частных домов своими руками – рекомендации по монтажу.

Виды циркуляционных насосов для отопления и их характеристики рассмотрим тут.

Система отопления двухэтажного дома предполагает больших финансовых и трудовых затрат, чем при проектировании отопительного контура одноэтажного дома. Здесь https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/sxema-otopleniya-2-x-etazhnogo-chastnogo-doma.html рассмотрим, какие виды отопительных систем существуют для двухэтажных домов и как они устроены.

С принудительной циркуляцией

Это система отопления ленинградка с насосом. В контур врезают специальный насос, называемый циркуляционным. Это решение обеспечивает более качественный обогрев дома, позволяет эксплуатировать котел в щадящем режиме (в том числе низкотемпературном) и делает возможным подключение полотенцесушителя и «теплого пола». Также можно значительно уменьшить диаметр труб и их уклон.

Недостатков два:

  • Приходится покупать насос и мембранный расширительный бак (обычный открытого типа в данном случае не годится).
  • При отсутствии электроснабжения работа системы отопления приостанавливается.

Схема отопления частного дома с принудительной циркуляцией

Если ваш дом часто остается без электричества, отопительный контур даже при наличии насоса лучше оснастить разгонным коллектором. Таким образом, при сбоях в энергоснабжении система частично сохранит работоспособность за счет естественной циркуляции.

Также ленинградки бывают:

  1. Горизонтальными – все радиаторы контура располагаются на одном уровне и соединяются горизонтальной трубой.
  2. Вертикальными – соединяются радиаторы, установленные друг над другом на разных этажах, при этом каждая такая цепочка подсоединена к общему раздаточному кольцу.

Технология монтажа системы Ленинградка в частном доме

Что такое Ленинградка в отоплении, мы разобрались, теперь пришла очередь рассказать об особенностях ее монтажа. На подготовительном этапе в стенах штробят отверстия для прокладки труб, если планируется их скрыть. При этом трубопровод обязательно утепляется для защиты от теплопотерь. При желании можно не штробить стены и сделать видимую разводку.

Выбор труб и радиаторов

Полипропиленовые трубы легко и быстро монтируются, но не подходят для построек в северных широтах. В таких регионах устанавливают только металлические трубы, потому что при высоких температурах теплоносителя полипропилен может лопнуть.

Диаметр труб подбирается по количеству батарей:

  • на 4-5 радиаторов понадобится трубопровод сечением 25 мм, а также байпас диаметром 2 см;
  • для 6-8 батарей применяют трубопровод сечением 3,2 см и байпас диаметром 2,5 см.

Также нужно правильно рассчитать число секций в батареях, ведь на входе в прибор теплоноситель имеет одну температуру, а на выходе она уменьшается на 20 градусов. После этого немного охлажденная жидкость смешивается в контуре с теплоносителем с температурой 70°С. Именно поэтому в следующий радиатор попадает жидкость с меньшей температурой, чем в первый. При каждом прохождении отопительного прибора температура будет опускаться все ниже.

Для компенсации теплопотерь увеличивают количество секций в каждом последующем радиаторе контура. Из-за этого теплоотдача прибора повышается. При этом учитывают, что на первый радиатор закладывают 100% мощности, второй прибор требует 110% мощности, а третий – 120%. Требуемую мощность каждого последующего радиатора повышают на 10%.

Укладка и монтаж

Разводка отопления Ленинградка в частном доме подразумевает обязательную установку байпасов. Они встраиваются в магистраль с отдельными отводами

Важно точно вымерять расстояние между отводами. Допустимая погрешность не более 0,2 см. Это позволит точно установить радиатор и угловые краны с американкой

Это позволит точно установить радиатор и угловые краны с американкой.

К отводам крепят тройники и оставляют одно отверстие для установки байпаса. Для установки второго тройника измеряют длину между осями отводов. При этом учитывают размер после установки байпаса на этот элемент.

При сварке металлических труб обязательно избегают внутренних наплывов

При соединении байпаса с магистралью важно первым приварить тот край, который обеспечит простую установку другого конца, потому что бывают ситуации, когда паяльник невозможно вставить между тройником и трубой

Радиаторы вешают на комбинированные муфты и угловые вентили. После этого устанавливают байпас с отводами, длину которых отдельно измеряют. Лишние участки срезают и удаляют комбинированные муфты. Муфты приваривают к отводам.

Перед первым пуском системы из нее стравливают воздух посредством кранов Маевского. Когда запуск выполнен, проводят балансировку системы – регулируют игольчатые клапаны и выравнивают температуру в приборах.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
