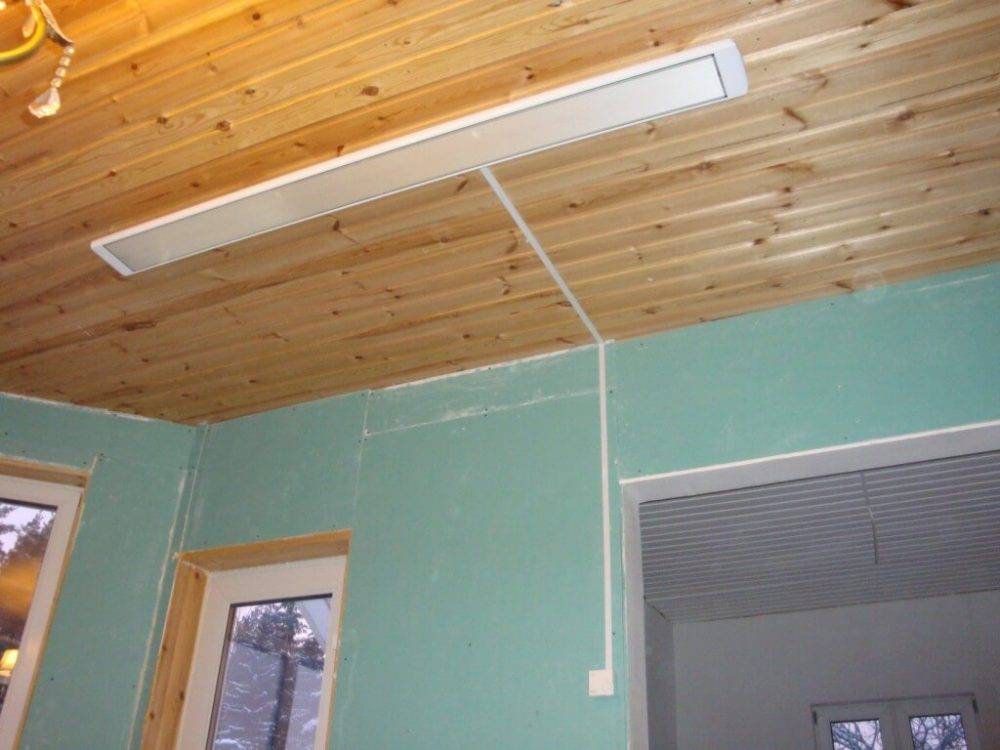

Установка инфракрасного обогревателя

Варианты подключения терморегулятора

Теперь необходимо выяснить, как подключить терморегулятор к инфракрасному обогревателю, если в подобной работе вы не имеете никакого опыта:

  1. Микатермический обогреватель для дома не должен быть мощностью более 3 кВт.
  2. Термостат не рекомендуется устанавливать непосредственно рядом с прибором.
  3. Избегайте попадания солнечных лучей на корпус термостата.
  4. Нежелательно подключение инфракрасного обогревателя к терморегулятору в комнатах с повышенной влажностью.

Схема подключения термостата к ИК-обогревателю

Рассмотрим стандартную схему подключения бытового инфракрасного обогревателя через терморегулятор (подробнее — в статье подключаем инфракрасный обогреватель через терморегулятор):

Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке
Термостат же встраивается в сеть между обогревателем и автоматом.
Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы
К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода

При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей

Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

  1. Термостат подсоединяется к автомату на электрическом щитке.
  2. Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
  3. Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Подключение двух обогревателей к термостату

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Как регулировать нагрузки?

Рисунок 3. Устройство лампового инфракрасного обогревателя.

Процесс регулирования нагрузок является автоматизированным. Он позволяет контролировать нагрузку на газовые термостаты. Это очень важный момент и рекомендуется выбрать именно такой вариант установки. Дело в том, что при условии обеспечения достаточно качественной теплоизоляции помещения терморегулятору нужно будет работать не более 20 минут в час, чтобы поддерживать температуру на необходимом уровне. А это позволяет снизить нагрузку в 3 и более раз, что является достаточно важным фактором. Желательно сделать выбор в пользу именно этого варианта. Основным материалом для подобного подключения является короб, в который укладываются провода. В случае если вы собираетесь выполнить скрытую проводку в стене, то понадобится и гофра.

Для подключения инфракрасных обогревателей используются провода сечением 1,5-2,5. Конкретное значение зависит от уровня нагрузки на терморегулятор. Специалисты рекомендуют еще до начала монтажа подключить общий автомат. При работе не забывайте соблюдать технику безопасности.

Если вы отдали свой выбор в пользу газового инфракрасного обогревателя, не забывайте о специфике работы этого оборудования. Терморегулятор имеет свои особенности, поэтому при монтаже устройства нужно соблюдать все важные правила. Ознакомиться со схемой лампового инфракрасного обогревателя вы можете на следующем изображении: Рис. 3.

Инфракрасные обогреватели обладают способностью создавать атмосферу уюта, потратив на это самый минимум ваших трудо- и денежных затрат. Являясь одновременно компактными, безопасными и самое главное – эффективными, применяются для обогрева различных помещений. Монтаж инфракрасных обогревателей не представляет из себя заумного или сверхсложного процесса, это под силу даже мастеру-новичку. Итак, вы можете посмотреть модели инфракрасных потолочных обогревателей на mklimata.ru – в данном обзоре будет рассмотрено, какие тонкости имеет его установка своими руками.

ИК отопление обладает следующими плюсами:

  • Позволяют сэкономить, особенно в виде доп.тепла
  • Не «сжирают» кислород
  • При правильном использовании абсолютно безопасны для здоровья людей
  • При использовании потолочного варианта не занимают место в доме и недоступны для детей
  • Во включенном состоянии не издают шум, дополнительно освещают помещение
  • Встроенные терморегуляторы многих моделей поддерживают заданную температуру воздуха
  • Выключив ИК-обогреватель, в помещении собранное тепло от нагретых прибором предметов, сохраняется некоторое время.
  • Устойчивы ко влаге, можно установить в удобном месте – ванне, террасе или беседке.

Минусом можно признать относительно высокую цену такого вида отопления.

Схема подключения беспроводного термостата.

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:

Схема соединения по разрыву цепи.

Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

Схема соединения по потенциалу (напряжению).

В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Как установить инфракрасный обогреватель самостоятельно

Инфракрасные панели с каждым годом набирают всё больше популярности. Они просты в эксплуатации и обеспечивают быстрый нагрев помещения, а встроенный терморегулятор позволяет в несколько нажатий установить нужную температуру нагрева. Мало того, установка инфракрасных обогревателей своими руками проходит быстро и легко, если следовать инструкциям. К другим плюсам данного оборудования можно причислить:

  • длительный срок эксплуатации;
  • бесшумность;
  • безопасность;
  • точечный нагрев;
  • возможность применения на открытом пространстве.

Неудивительно, что многих людей интересует установка инфракрасных обогревателей своими руками. Этот процесс не требует особых навыков и занимает от 25 минут до полутора часов.

Подготовка

Необходимые инструменты

Чтобы установка инфракрасного обогревателя прошла как положено, необходимо иметь инструменты:

По мере необходимости, можно задействовать и более сложное оборудование. К примеру, если вас интересует установка инфракрасных обогревателей своими руками в количестве нескольких штук, для расчётов лучше всего использовать пирометр. Он позволит определить самые тёплые и холодные места помещения. Исходя из полученной информации, вы подберете оптимальное расположение каждого устройства.

Техника безопасности

Есть комплекс мер, который позволит предотвратить несчастные случаи как во время установки, так и в процессе эксплуатации:

  1. Не устанавливайте ИК панели возле легковоспламеняющихся и взрывоопасных предметов;

Электрические кабели должны быть проложены по негорючему основанию;

Крепёж не должен касаться нагревательного элемента;

Высота, на которой должна висеть панель составляет 2,5—3,5 метра;

Для дома или квартиры покупаются аппараты мощностью не более 800 Ватт.

Устройство нельзя включать до завершения монтажа. Аппарат должен обладать соответствующей степенью защиты, если панель монтируется в бане или сауне. При соблюдении всех этих правил — установка инфракрасного обогревателя пройдёт быстро и без сложностей.

Рекомендации по установке

Когда осуществляется установка инфракрасных обогревателей своими руками, нужно чтобы расстояние между потолком и корпусом было не менее 3 миллиметров. В загородных домах панели выносят наружу для обогрева внешнего пространства, к примеру, летней кухни. В таких случаях, для увеличения эффективности необходимо подложить под корпус теплоизоляционный материал или фольгу.

Процесс монтажа

Чтобы установка инфракрасного обогревателя прошла максимально просто – лучше размещать панель разъёмом к стене. В большинстве моделей контакты самозажимные. В пакет поставки входят элементы крепления устройства к потолку.

Процесс монтажа включает следующие этапы:

  • выньте аппарат из упаковки и положите на любую плоскую поверхность нагревательной пластиной вниз;
  • наметьте место монтажа и сделайте несколько отверстий;
  • вверните шуруп-кольца;
  • подвесьте цепи, регулируя высоту (если есть необходимость).

закрепите устройство при помощи монтажных крюков или кронштейнов.

Как видите, установка инфракрасных обогревателей своими руками не является особо сложным процессом. Также панели могут монтироваться на стену, но эффект нагрева будет значительно меньше.

Монтаж разных моделей ИК обогревателей:

Подключение к сети

Устройство подключается к терморегулятору, который будет поддерживать нужную температуру. Делается это посредством трёх клемм: «земля», «фаза» и «ноль». Соответственно подводящий кабель должен быть трёхжильным. Как вариант можно использовать ПВС 3х1,5.

Концы кабеля подсоединяются к клеммам. Полярность указана на концах проводов. После того как устройство установлено и подключено, желательно протереть панель спиртовым раствором перед включением.

Подключение нескольких устройств

Если вас интересует установка инфракрасных обогревателей своими руками в больших помещениях, то нужно учитывать, что понадобится несколько аппаратов. Для обеспечения слаженной работы, все панели подключаются к одному термостату. Это позволит эффективно регулировать температуру по всему объекту.

Где используется ИК-нагреватель

Техника этого вида отличается очень высоким КПД, а соответственно, и практически мгновенный прогрев помещения, и его медленное охлаждение – оба фактора обуславливают достаточно высокую степень эффективности устройства, благодаря чему оправдана эксплуатация на больших объектах с высокими потолками и крупными теплопотерями. Помимо этого ИК-нагреватели широко применяются в помещениях гражданского и сельскохозяйственного целевого назначения. Это могут быть теплицы, школы, детские сады, офисные помещения, магазины и прочее. Кроме этого, существуют исполнения, созданные специально для обогрева открытых площадок.

Смотрим видео, немного о данном приборе обогрева:

Но перед тем как остановить свой выбор на одном из видов таких устройств, нужно соотнести его технические характеристики с условиями эксплуатации в будущем. Так, для каждого объекта рекомендуется подбирать определенный вид подобной техники:

  • Коротковолновые исполнения чаще задействуются на производственных объектах, так как они довольно агрессивны в работе из-за моментального нагрева помещения, что обусловлено повышением температуры нагревательного элемента до нескольких сотен градусов;
  • Средневолновые и длинноволновые устройства в зависимости от модели широко применяются на гражданских объектах, в частных домах.

Также на целевое назначение ИК-нагревателей влияет тип источника энергии: электричество, дизельное топливо, газ. Например, устройства, функционирующие на газу и дизеле, рекомендуется использовать в нежилых помещениях и на открытых площадках.

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)

Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Видео инструкция: подключение инфракрасного обогревателя своими руками

Как подключить регулятор температуры

Как установить инфракрасный обогреватель самостоятельно

Инфракрасные панели с каждым годом набирают всё больше популярности. Они просты в эксплуатации и обеспечивают быстрый нагрев помещения, а встроенный терморегулятор позволяет в несколько нажатий установить нужную температуру нагрева. Мало того, установка инфракрасных обогревателей своими руками проходит быстро и легко, если следовать инструкциям. К другим плюсам данного оборудования можно причислить:

  • длительный срок эксплуатации;
  • бесшумность;
  • безопасность;
  • точечный нагрев;
  • возможность применения на открытом пространстве.

Неудивительно, что многих людей интересует установка инфракрасных обогревателей своими руками. Этот процесс не требует особых навыков и занимает от 25 минут до полутора часов.

Подготовка

Чтобы установка инфракрасного обогревателя прошла как положено, необходимо иметь инструменты:

По мере необходимости, можно задействовать и более сложное оборудование. К примеру, если вас интересует установка инфракрасных обогревателей своими руками в количестве нескольких штук, для расчётов лучше всего использовать пирометр. Он позволит определить самые тёплые и холодные места помещения. Исходя из полученной информации, вы подберете оптимальное расположение каждого устройства.

Техника безопасности

Есть комплекс мер, который позволит предотвратить несчастные случаи как во время установки, так и в процессе эксплуатации:

  1. Не устанавливайте ИК панели возле легковоспламеняющихся и взрывоопасных предметов;

Электрические кабели должны быть проложены по негорючему основанию;

Крепёж не должен касаться нагревательного элемента;

Высота, на которой должна висеть панель составляет 2,5—3,5 метра;

Для дома или квартиры покупаются аппараты мощностью не более 800 Ватт.

Устройство нельзя включать до завершения монтажа. Аппарат должен обладать соответствующей степенью защиты, если панель монтируется в бане или сауне. При соблюдении всех этих правил — установка инфракрасного обогревателя пройдёт быстро и без сложностей.

Рекомендации по установке

Когда осуществляется установка инфракрасных обогревателей своими руками, нужно чтобы расстояние между потолком и корпусом было не менее 3 миллиметров. В загородных домах панели выносят наружу для обогрева внешнего пространства, к примеру, летней кухни. В таких случаях, для увеличения эффективности необходимо подложить под корпус теплоизоляционный материал или фольгу.

Чтобы установка инфракрасного обогревателя прошла максимально просто – лучше размещать панель разъёмом к стене. В большинстве моделей контакты самозажимные. В пакет поставки входят элементы крепления устройства к потолку.

Процесс монтажа включает следующие этапы:

  • выньте аппарат из упаковки и положите на любую плоскую поверхность нагревательной пластиной вниз;
  • наметьте место монтажа и сделайте несколько отверстий;
  • вверните шуруп-кольца;
  • подвесьте цепи, регулируя высоту (если есть необходимость).

Как видите, установка инфракрасных обогревателей своими руками не является особо сложным процессом. Также панели могут монтироваться на стену, но эффект нагрева будет значительно меньше.

Монтаж разных моделей ИК обогревателей:

Подключение к сети

Устройство подключается к терморегулятору, который будет поддерживать нужную температуру. Делается это посредством трёх клемм: «земля», «фаза» и «ноль». Соответственно подводящий кабель должен быть трёхжильным. Как вариант можно использовать ПВС 3х1,5.

Концы кабеля подсоединяются к клеммам. Полярность указана на концах проводов. После того как устройство установлено и подключено, желательно протереть панель спиртовым раствором перед включением.

Подключение нескольких устройств

Если вас интересует установка инфракрасных обогревателей своими руками в больших помещениях, то нужно учитывать, что понадобится несколько аппаратов. Для обеспечения слаженной работы, все панели подключаются к одному термостату. Это позволит эффективно регулировать температуру по всему объекту.

ИК обогреватель из пластика и графитового клея

Чтобы сделать такой обогреватель понадобятся следующие материалы:

  • два листа многослойного пластика, размеры которых должны быть 1*2 м;
  • графитовый порошок;
  • эпоксидный клей;
  • деревянная рамка;
  • вилка подключения в розетку с напряжением 12 вольт.

Первым делом потребуется изготовить клеевой раствор, основу которого составит небольшое количество графитового порошка и эпоксидного клея, в соотношении 1:1. После приготовления его следует нанести зигзагообразными движениями на пластиковый лист, с той стороны, где более шероховатая поверхность. Нанесенная графитовая обработка служит проводником, обладающим высоким сопротивлением.

Далее необходимо две эти пластиковые заготовки склеить между собой (теми сторонами, где нанесен графитовый раствор) с помощью эпоксидного клея. Полученная схема помещается в деревянную рамку для придания ей жесткости и статичности. С разных сторон конструкции к графитовой массе крепятся медные клеммы. После того как раствор полностью подсох, к клеммам подключается шнур проводки, и устройство можно включать в электрическую сеть.

Как выбрать инфракрасный обогреватель для дачи

Теперь мы подошли к самому главному вопросу – как выбрать инфракрасный обогреватель для дачи. Сразу упомянем тот факт, что для экономичного обогрева потребуется терморегулятор. Он может быть встроенным или подключаемым, механическим или электронным. Наибольшую экономичность обеспечивают именно электронные терморегуляторы, более точно поддерживающую заданную температуру.

Далее нужно определиться с условиями эксплуатации и с наличием тех или иных энергоносителей. Если на даче есть магистральный газ, ничто не мешает воспользоваться газовыми дачными инфракрасными обогревателями. Они экономичны и обеспечивают сравнительно дешевый обогрев. Недостатком их является то, что для эксплуатации в помещениях требуется обеспечить хорошее проветривание. Но если вы планируете обогревать террасы или веранды, то газовые обогреватели станут идеальным вариантом.

Эти же обогреватели могут работать на газовых баллонах различной вместительности – это могут быть полноценные баллоны с редукторами или миниатюрные баллоны с цанговыми разъемами.

Установив газовый ИК обогреватель на дачном участке, можно наслаждаться приятными вечерами на улице.

Экономные электрические инфракрасные настенные обогреватели для дачи – это упомянутые выше карбоновые модели. Они обеспечивают быстрый прогрев с минимальными затратами на электроэнергию. При необходимости их можно разместить на полу, формируя ту или иную направленность инфракрасного излучения. Аналогичные обогреватели могут использоваться для обогрева открытых площадок, веранд и террас.

Для обогрева помещений пригодятся настенные кварцевые обогреватели. Они достаточно тонкие и миниатюрные. Будучи смонтированными на стенах, они обеспечат генерацию направленного инфракрасного излучения. Если же не хочется использовать настенное оборудование, следует присмотреться к пленочным потолочным обогревателям. Их достоинства:

  • низкое потребление электроэнергии;
  • легкость в монтаже;
  • высокая пожаробезопасность;
  • возможность работы в помещениях любого назначения.

Недостатком таких обогревателей станет их высокая стоимость, но она себя быстро оправдает.

Для обогрева дачи можно использовать и обычные потолочные инфракрасные обогреватели, в том числе для подвесных потолков. Они не загромождают пространство и обеспечивают неплохой прогрев. Дополните их терморегулятором, что поможет поддержать заданную температуру и обеспечит экономное расходование электроэнергии.

Устанавливая терморегуляторы, избегайте попадания на них прямого солнечного света. Терморегуляторы не должны находиться в зоне действия инфракрасных обогревателей, так как это вызовет их непосредственный нагрев и сбои в поддержании температуры.

Выбор подходящего места

Важнейшее требование при монтаже ИК-панели – расстояние до головы человека. Особенно это актуально в рабочих зонах, где люди находятся долгое время в одной позе.

Расстояние должно быть минимум 1,5-2 м, все зависит от мощности устройства. Если она меньше 800 Вт, прибор допустимо разместить на дистанции 70 см. Если показатели 1-1,5 кВт, то минимальный промежуток составляет 1 м. Специфика конкретных помещений определяет ряд особенностей монтажа конструкций и оптимальную схему их размещения. Рекомендуемое место для расположения прибора в каждой конкретной комнаты наглядно показывает таблица:

Через терморегулятор и контактор

Подключение инфракрасного обогревателя через терморегулятор и контактор

Как мы говорили, при подключении терморегулятора к обогревателю можно столкнуться с проблемой, что подключить получится только один прибор. Так как регулятор не выносит мощности больше, чем 3 кВт.

Как это сделать? Всё оборудование монтируем и делаем соединения в щитке. От щитка ведём проводники к прибору. Максимум мощности всех обогревателей определяется мощностью всей системы. И помним про защиту, правильно выбираем сечение провода.

Регулятор понимает температуру извне и сигнализирует на клемму контактора, который или даёт питание на прибор или, наоборот, разрывает сеть.

Преимущества:

  • Появление возможности задать температуру. Система может поддерживать заданные градусы. А также сама включаться и отключаться по заданной программе.
  • Можно добавить один или несколько приборов. Суммарная мощность оборудования ограничена только мощностью, выделенной на объект.
  • При желании систему можно улучшать. Схема позволяет добавлять элементы или менять существующие, в зависимости от условий.
  • Удобно, безопасно и красиво. Проводка спрятана, что и глаз радует, и безопасно для вас, особенно если дома дети.

Недостатки:

  • Дорого. Так как нужно оплатить дополнительные работы по монтажу и купить оборудование – регулятор, кабели и прочее.
  • Сложно. Скорее всего, вам придётся вызвать специалиста, чтобы он соединил и наладил работу между контактором и регулятором.

Общие правила установки ИК обогревателей

При этом очень важно учитывать:

Мощность и технические характеристики обогревателя

Если инфракрасный обогреватель потолочный подвесить слишком низко над рабочей зоной, то он будет сильно нагревать головы людей, находящихся в зоне излучения, что приведет не только к перегреву, но и различным заболеваниям.

Нужно учитывать, что при работе поверхность таких обогревателей сильно нагревается, поэтому расстояние до штор, занавесок, предметов мебели должно быть не менее 1 метра.

Если обогреватель предполагается использовать в постоянном рабочем режиме, то высота его расположения должна быть не меньше 2 метров над рабочей зоной.

После окончания монтажных работ необходимо убедиться в отсутствии помех на пути излучения: приборы нельзя ничем накрывать и вблизи не должны находиться посторонние предметы.

Виды терморегуляторов

С помощью терморегулятора легко контролировать температуру воздуха

Нынешний строительный рынок представляет большой выбор различных деталей, которые служат для экономии электроэнергии. Среди их множества следует отметить терморегуляторы. Перед тем как подключить терморегулятор к любому типу инфракрасного обогревателя, надо знать какие виды бывают. Также необходимо учитывать их особенность и метод крепления.

Основные виды:

  • механический;
  • электронный.

Механический терморегулятор

Механический термостат представляет собой коробочку, верх которой оснащен специальным переключающим приспособлением. На корпусе также имеется световой показатель активности данного устройства.

Следует отметить, что механические модели лучше всего не использовать без присмотра. Поскольку функции управления на расстоянии в таком приспособлении отсутствуют. Есть конечно модели и посовременнее, но все же они не выпускаются в огромных количествах.

Электронный терморегулятор

Электронные терморегуляторы имеют ряд своих преимуществ. В первую очередь, отмечается их широкая функциональность и возможность управления. Контроль может осуществляться с помощью кнопок или же сенсорным методом. Дизайну и внешнему их виду свойственна огромная разнообразность. И даже, несмотря на достойный уровень эстетичности они все дальше усовершенствуются.

Рассматриваемый вариант также дает возможность управления с помощью мобильного телефона, что соответственно очень удобно и практично. Единственным минусом является его высокая стоимость.

Оба вида требуют выполнение двух правил установки: избежание влажности, которая может навредить устройству и избежание попадания солнечного света и тепла. В противном случае работа термостата будет некорректной и, естественно, есть вероятность поломки обоих приборов.

Проектировка и подбор оборудования

Технология монтажа на стене инфракрасного отопления плёночного, как и для тёплого пола, начинается с выбора и покупки комплекта оборудования, а также расчёта необходимой мощности. Это достаточно дорогой вариант обогрева: в среднем в Москве квадратный метр такой плёнки будет стоить от 1200 рублей, а чем больше помещений, тем больше материалов потребуется приобретать.

Площадь обогревателя зависит не только от размеров помещения: поскольку его нельзя располагать под мебелью, нужно сразу продумать будущую обстановку. Плёнками закрывается свободное пространство комнаты, оно обычно составляет от 40 до 70% всей общей площади жилого помещения. Если плёнки используются только для дополнительного обогрева, достаточно закрыть ими всего 40% пола – в помещении будет комфортно, а сам пол будет тёплым и приятным на ощупь.

В комплект оборудования от производителя включается сама плёнка, питающий кабель и термостат – этот прибор позволит поддерживать температуру в комнате на постоянном уровне и выстраивать работу обогревательной системы. Термостат будет установлен на стену, и к нему подключается вся система.

Когда температура начинает понижаться, он запускает обогреватели, а когда достигает заданного уровня – вновь переводит их в режим ожидания. Система с датчиками температуры позволит обеспечить комфортное использование обогревателя вообще без участия человека.

Подключение нескольких инфракрасных обогревателей к одному терморегулятору через контактор

Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

– Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.

– Сложность монтажа

Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.

– Ограничение подключаемой мощности

Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.

Преимущества подключения обогревателей через контактор и терморегулятор

– Возможность регулировки температуры в помещении

Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.

– Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих

Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта

– Возможность простого усовершенствования системы

Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.

– Внешний вид, удобство и безопасность

Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.

ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.

В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
