Особенности треугольных окон для мансарды и способы их оформления

Технология установки мансардного окна в кровлю

Многие владельцы загородных домов пытаются сделать из мансарды полноценное жилое помещение. Одним из требований к таким помещениям является доступ свежего воздуха, а также должный уровень освещенности.

Решить обе проблемы разом может установка окна в кровлю. Такое решение сегодня пользуется немалой популярностью и чаще всего для этой задачи владельцы предпочитают нанимать сторонних исполнителей, хотя сделать это можно и самостоятельно.

Итак, как установить мансардное окно?

Устройство мансардных окон

В комплект поставки чаще всего входят следующие комплектующие:

  • маркизет или рольставни для наружного затемнения;
  • оклад для защиты от негативных атмосферных воздействий;
  • само окно – замкнутая герметичная система;
  • гидроизоляционный уплотнитель;
  • внутренние откосы.

В стандартный набор мансардного окна входит стеклопакет, оклад, рама, откосы, фурнитура

Конечно, в продаже можно найти и более скромные комплекты, но рекомендуется выбирать вариант со встроенными шторами. Из-за того, что сама конструкция будет располагаться под углом, то классические средства затемнения могут быть не эффективны.

Планирование и расчеты

Установка мансардного окна в готовую кровлю должна начинаться с этапа планирования. Прежде всего, потребуется вычислить требуемые размеры. Формула для расчета достаточно проста: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.

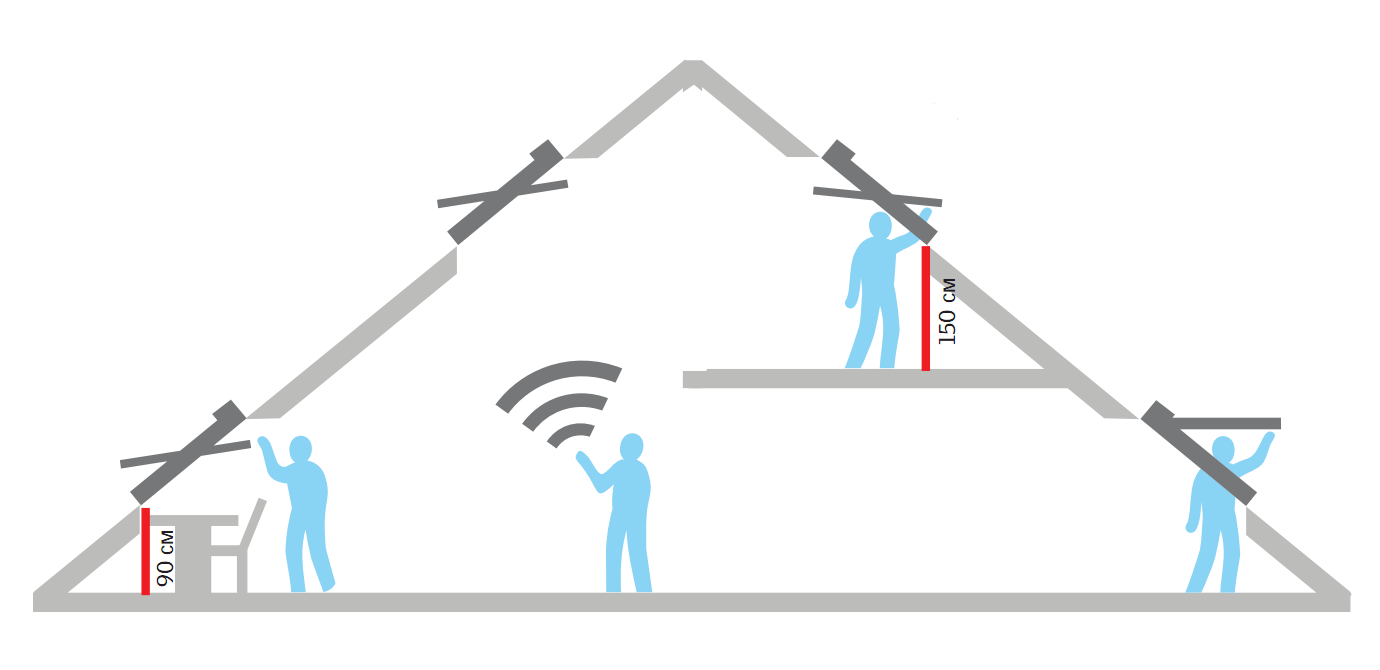

Также требуется правильно выбрать высоту, на которой будет проводиться монтаж окон. Расположение мансардных окон следует подбирать таким образом, чтобы нижняя часть рамы возвышалась над уровнем пола на 1-1,5 метра.

Нижняя часть рамы должна быть выше уровня пола на 1-1,5 м

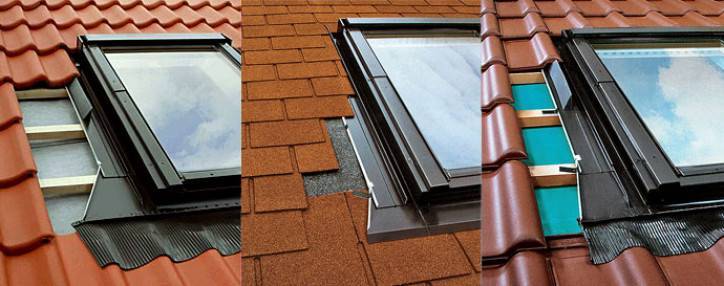

Выбор места установки мансардного окна в металлочерепицу или мягкую кровлю и размеров следует делать так, чтобы по возможности не затрагивать при монтаже стропильную систему. Габариты должны позволить монтировать оконную коробку между стропилами и оставить запас около 10 см.

План работ и инструмент

Будь то установка мансардного окна в мягкую кровлю или металлочерепицу, при любом варианте инструкция по монтажу здесь следующая:

  • подготовка проема;
  • установка рамы;
  • тепло- и гидроизоляция;
  • подготовка дренажной системы;
  • монтаж деталей оклада;
  • установка стеклопакета;
  • внутренняя отделка, включая монтаж откосов и пароизоляцию.

Установка мансардных окон своими руками – задача вполне посильная, но без подходящего инструмента мастеру будет не обойтись:

  • шуруповерт и саморезы;
  • рейки и брусы из дерева;
  • уровень;
  • гвозди;
  • материалы для тепло- и гидроизоляции.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ.

Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы.

Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем

Проем в кровле формируют с помощью циркуляционной пилыОбратите внимание

Где взять подходящий оконный текстиль?

Возможно, мы немного расстроим любителей бюджетных вариантов – чтобы дешево и сердито. В случае с такими нестандартными оконными проемами этот вариант практически исключен. Потому как в готовом виде приобрести занавеси на треугольные окна невозможно: обязательно нужно учитывать конкретные параметры этих самых окон.

https://www.youtube.com/watch?v=L97xV22H0b0

Поэтому вариантов здесь два: заказать занавески в специальных ателье, занимающихся пошивом оконных комплектов (это может быть достаточно дорого, но обеспечит профессиональное качество работы), либо сшить их своими руками, если вы обладаете достаточными навыками шитья. Хотя, бюджетный вариант тоже не исключен: он подойдет, если вы решите не подчеркивать необычную форму окна, а замаскировать ее. Тогда достаточно приобрести классический комплект из гардин и портьер, повесить их сверху на обычном прямом карнизе, подобрав сочетание цветов и фактур, подходящее под дизайн комнаты. Чтобы окончательно скрыть верхнюю часть, добавьте к этому комплекту красивый ламбрекен. Можно также подобрать римскую модель: она и освещение позволит регулировать, и угловатость конструкции скроет.

Таким образом можно прикрыть форму треугольного окна, используя двойные шторы с отворотом, и слегка зашторив их

Однако чаще всего хозяевам хочется сделать акцент именно на неординарности формы оконного проема.

 Совет: учитываем, что сами окна, скорее всего, не смогут обеспечить достаточного освещения из-за своих размеров. Поэтому, во-первых, понадобится дополнительный сценарий освещения, а во-вторых – занавеси предпочтительнее подобрать из легких, светлых полупрозрачных материалов, пропускающих максимум света.

Стилистический нюанс

Довольно часто жилые строения с подобными оконными проемами строят из дерева, что накладывает свой отпечаток на украшение их текстилем. Натуральную фактуру дерева лучше всего подчеркивает тюль «как у бабушки» — вспомните, ведь именно таким образом занавешивали окна наши бабушки, что создавало особый деревенский колорит. При этом, естественно, и общая стилистика помещения должна подчиняться этой задумке.

Шторы на треугольные окна мансарды в деревянном доме — «Как у бабушки»

Какие модели подойдут в треугольный проем?

Если вы хотите подчеркнуть необычную форму его, то классический вариант сюда «не лепится». Ищем другие.

  • Подходят для минималистичных интерьеров вертикальные жалюзи на треугольные окна, и особенно — на скошенные;
  • Достаточно дорогостоящая, но очень эффектная модель для таких случаев – плиссе;

  • Классический вариант здесь возможен лишь с обязательным использованием подхватов, позволяющих распахнуть и зафиксировать занавески. При этом ламбрекены, рюши, бахрома и прочая отделка не под запретом, но должны использоваться минимально, чтобы излишне не отвлекать внимания от самого окна и не перегружать акцентами интерьер.

Особенности крепления

Итак, вы уже поняли, что стандартные карнизы подойдут только в одном случае: если вы решите скрыть форму окна. В остальных случаях придется крепить два карниза углом.

  • Если вы хотите повесить прямое полотно, без сборки, такое лаконичное оконное убранство можно прикрепить с помощью люверсов, закрепив в верхнем углу первые кольца с каждой стороны. Тогда все полотно не будет съезжать вниз по наклонной;
  • Похожий способ, но без карнизов вовсе – закрепить в стене по линии оконного проема на равном расстоянии специальные металлические точечные держатели для люверсов и навешивать полотна на них. В этом случае люверсы можно заменить петлями из ткани или завязками, если они вписываются в интерьер.
  • Ту самую гардину углом, а также раздвижные занавески на сборке придется крепить на ленту-липучку, иначе драпировка не будет держаться. В этом случае вместо карнизов придется использовать деревянные брусья, которые привинчиваются к стене. Одна сторона ленты крепится к брусьям, вторая, мягкая – к текстилю.
  • Смелое решение – использование обычных прямых карнизов, которые закрепляются горизонтально, но на разных уровнях, следуя линиям скоса. Тогда полотен штор будет сразу несколько.
  • Для случаев, когда нужно как можно меньше препятствовать проникновению света в помещение, шторки шьются достаточно лаконичными, а с боков раздвигаются и закрепляются подхватами, либо перекидываются через специальные крючки или кронштейны.
  • Кронштейны могут сами полностью заменить карниз. Закрепив их вверху и с боков, текстиль навешивают в виде перекидов.

 Совет: эффектно смотрятся на таком окне занавеси, присборенные и закрепленные у основания окна крест-накрест.

Характеристики занавесок для косых окон

На скошенное стекло не получится повесить обычный тюль. Для его оформления нужны специальные гардины.

Прежде всего, нужно сделать выбор ткани для занавесей, из которой будет образовываться красивая драпировка. Следует подобрать цвет и размеры рабочего полотна.

Владельцы помещений с нестандартными стеклами могут столкнуться с определенными трудностями, которые связаны с особенностями оформления шторами скошенной формы. Для окон арочной формы также достаточно сложно подобрать занавески, о том как это сделать наиболее удачно смотрите здесь.

Подбор крепления

Зачастую проем имеет треугольную форму, повторяющую геометрию ската крыши.

Такие карнизы снабжены специальными ограничителями, не позволяющими занавеске сползать вниз.

Косое застекление с наклоном

Если проем расположен под наклоном, что часто бывает, когда его монтируют в крышу, в данном случае подойдут рулонные шторы, нижний край которых закреплен на подхвате, не позволяя им соскальзывать вниз.

Раскрой занавески

Гардины для нестандартного окна выкраивают по его шаблону. Сначала необходимо сделать замеры.

Нижний край остается без изменений. Снизу необходимо оставить несколько сантиметров на подгиб.

Некоторые рекомендации от специалистов

Теперь стоит поговорить о том, как установить мансардное окно более подробно. Тут в первую очередь стоит воспользоваться некоторыми советами от специалистов. Первым делом необходимо подготовит место, а точнее проем для установки мансардного окна. Так как такая работа проводится еще до внутренней отделки жилого помещения, то работа начинается с удаления теплоизоляционного материала кровли. Далее выполняются следующие действия:

  • далее, на гидроизоляционной пленке отмечают место расположения будущего мансардного окна. При этом от стропил нужно отступить минимум по три или четыре сантиметра с каждой стороны;
  • снизу коробка окна будет установлена на монтажный брус, который будет закреплен на стропилах. Для него также нужно оставить место;
  • по разметке обрезаем гидроизоляционный материал. При этом рекомендуется оставить по двадцать сантиметров со всех сторон;
  • следующим этапом будет удаление участка обрешетки. Не забывайте оставлять участки по 3-4 сантиметра с каждой стороны стропильной ноги;
  • далее переходим к кровельному покрытию. Если материал используется мягкий и без рельефов, то проблем не возникнет. Достаточно вырезать нужный кусок по размерам окна. Если для покрытия применялась металлочерепица или другой профильный кровельный материал, то нужно высчитать так, чтобы не срезать его посередине волны;
  • следующим этапом будет закрепления монтажного бруска. Его изготовление не потребует от вас больших знаний. Достаточно взять деревянный брусок с сечением минимум в пять сантиметров и нужной длины.

После этого закрепляем оставленные участки гидроизоляции. Сверху его монтируют при помощи строительного степлера к обрешетке. Снизу гидроизоляцию закрепляют к монтажному бруску. Боковые «обрезки» выводят наружу.

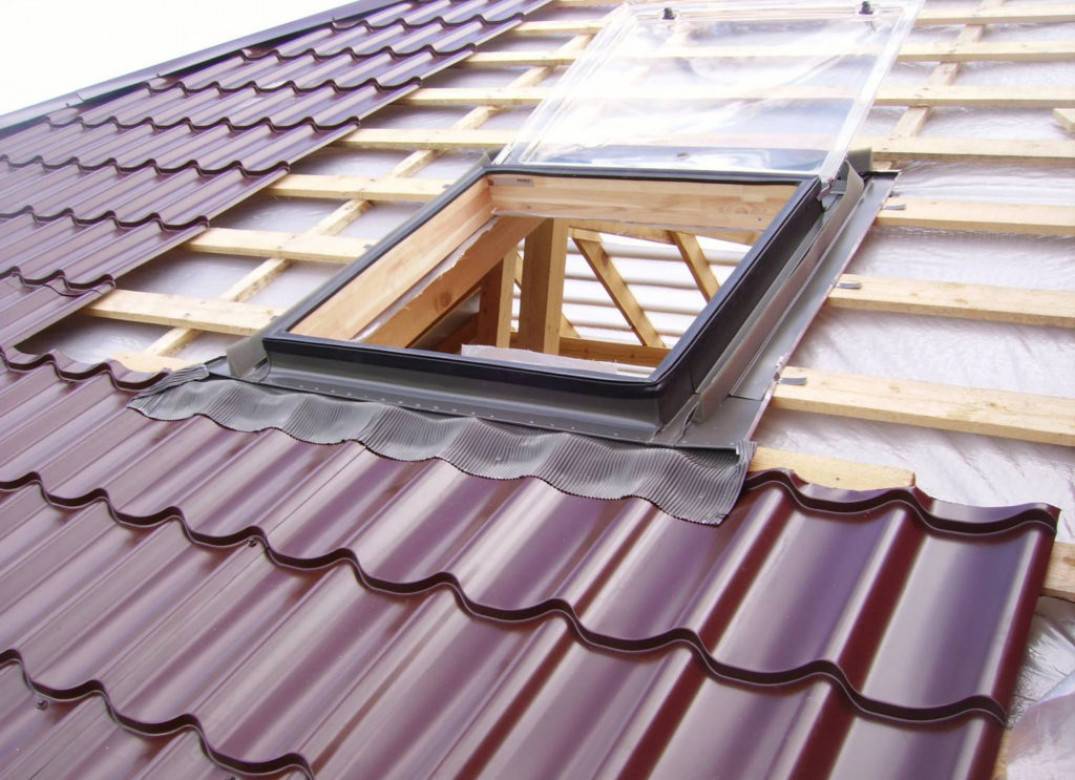

Далее проводят установку рамы или коробку мансардного окна. Тут проблем возникнуть недолжно. Эту работу проводят с использование кронштейнов. При этом лучше воспользоваться инструкцией по монтажу мансардного окна, которую предоставляют производители данного изделия. В данном документе очень важен пункт, где указана регулировка. Если сделать ее неправильно, то эксплуатация мансардного окна может доставить вам много хлопот.

Очень важно правильно сделать теплоизоляцию и гидроизоляцию мансардного окна. Если вы приобрели готовое заводское изделие, то с ним идет специальный фартук

В этом случае установка проводится согласно инструкции от производителя.

Но такой фартук можно сделать и своими руками из того материала, который имеется у вас

При этом важно, чтобы гидроизоляция заходила под кровельный материал, особенно если в качестве такового используется металлочерепица или другой профильный материал

Монтаж мансардного окна заканчивается установкой откосов. Тут тоже есть свои тонкости и нюансы. Монтаж нужно начинать с нижнего элемента. При этом нужно в обязательном порядке использовать эластичный уплотнитель. Монтаж нижнего откоса окна нужно осуществлять так, чтобы он располагался строго в горизонтальной плоскости.

Стоимость и особенности изготовления треугольных окон

Эти изделия нельзя отнести к продукции эконом-класса. Треугольные окна, цена на которые во многом зависит от трудоемкости процесса и количества отходов, стоят всегда дороже стандартных моделей с такой же точно площадью и аналогичной комплектацией. Изготовление стеклопакетов для таких изделий требует специальных навыков, а их последующая интеграция в световой проем – не самый простой процесс. Все это повышает общую стоимость изделий.

При заказе треугольных окон нужно принимать во внимание существование некоторых ограничений. Желательно знать о них еще на этапе составления проекта здания:

  • минимально допустимый угол в таких конструкциях составляет 30° – это связано с тем, что при меньшем значении ухудшается прочность соединений между составными элементами рамы и створки;
  • при изготовлении распашных и поворотно-откидных моделей прямой угол должен располагаться исключительно в нижней зоне конструкции – таковы требования к реализации этих способов открывания;
  • крайне нежелательно для глухих окон, чтобы угол наклона превышал 30°.

Помимо этого необходимо сразу определять способность каждого элемента такой оконной конструкции выдерживать предполагаемые эксплуатационные нагрузки – эта рекомендация актуальна как для поделенных импостами моделей, так и изготовленных из отдельных блоков изделий.

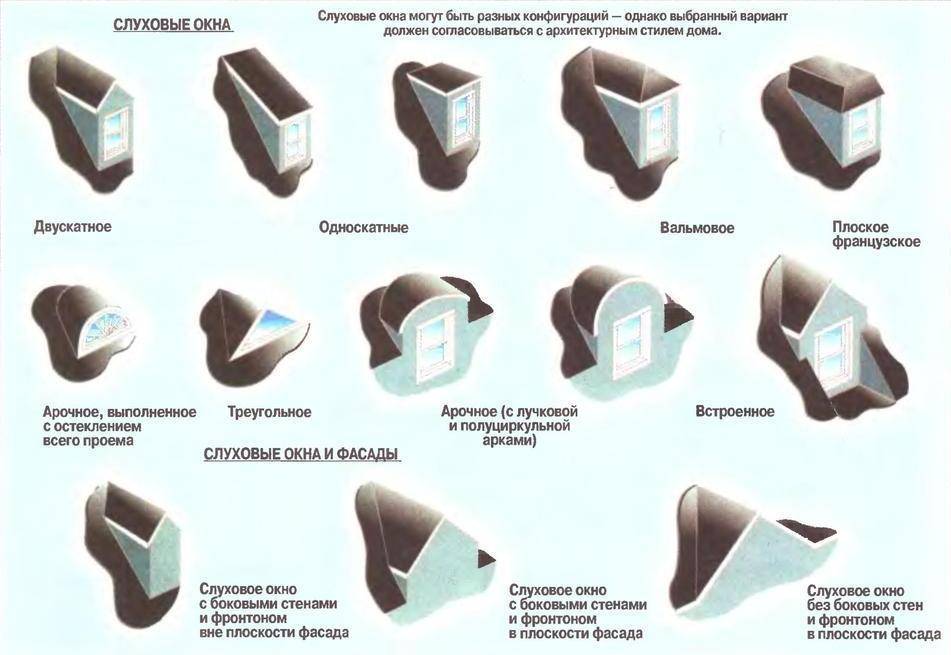

Разновидности слуховых окон

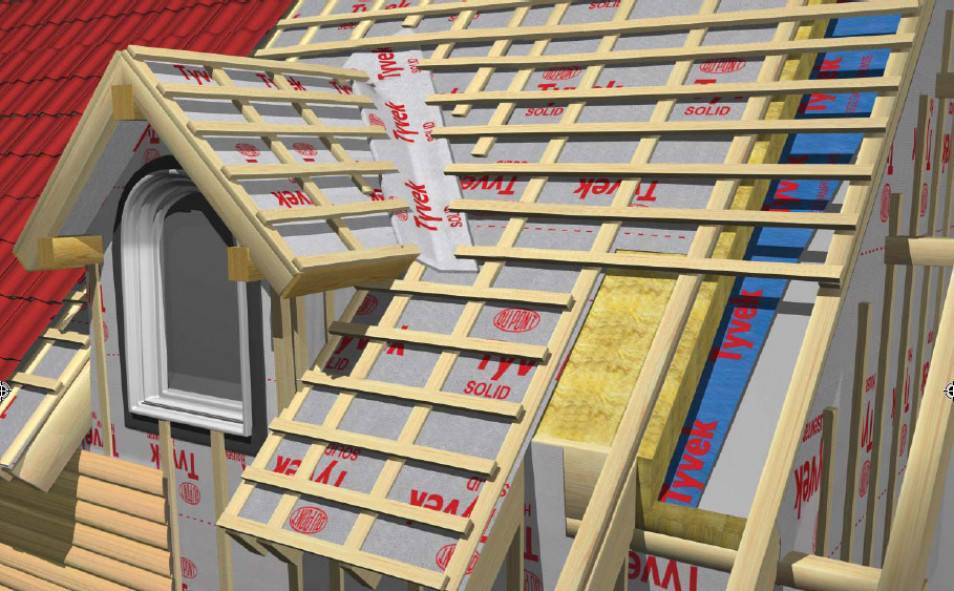

Слуховые окошки нередко еще именуют мансардными, потому что они расположены в деталях стропиловочной конструкции, формирующей крышу домостроения. Конструктивно эти оконные кровельные проемы типовые – проем/отверстие в кровельных плоскостях. Однако строители-кровельщики придумали разные типы этих элементов, от которых прямо зависит стропиловочная конструкция кровли домостроения:

Также эти оконные слуховые проемы отличны один от другого своей геометрической формой:

  1. В форме полукруга/арки.
  2. В форме трапеции.
  3. В форме треугольника.
  4. Прямоугольной формы в сочетании с кровлей в виде арки.

Прочие нестандартные формы: эркер, трапеция, многоугольные

Деревянные окна нестандартной формы не ограничиваются представленным списком. Владельцы загородных коттеджей часто украшают фасады эркерами с использованием деревянных окон в виде полукруга, треугольника или многогранников. Не менее востребован прямоугольный эркер. Конструкция, занимающая промежуточную нишу между балконом и панорамным окном, может состоять из нескольких частей, открывая отличный обзор на окрестности.

Дерево является традиционным материалом для изготовления эркеров — рамы в исторических зданиях сделаны именно из него, с той разницей, что теперь производители используют специальный клееный евробрус, энергосберегающие стеклопакеты и многофункциональную фурнитуру. Но вы также можете заказать эркерное, круглое или прямоугольное нестандартное изделие из ПВХ или алюминия, сочетания древесины и металла.

В оконных проемах зданий с одно- или двускатной крышей идеально смотрится трапеция. Эта форма обычно интегрируется на мансардах, чтобы максимально задействовать площадь фасада для дневного освещения.

Весьма необычно смотрятся многоугольники. Они создают яркий индивидуальный стиль. Как было сказано выше, остекление проемов в виде многоугольников и трапеций нередко создается посредством комбинации отдельных фигурных окон.

Варианты комплектации треугольных окон

Выбор основных элементов для изготовления изделий треугольной формы выполняется на общих основаниях. Оконные блоки традиционно изготавливаются из ПВХ-профилей с разным количеством внутренних камер или евробруса в случае, если конструкции деревянные. Для их комплектации можно использовать:

  • любые стеклопакеты, включая энергоэффективные и противоударные;
  • ламинированные или окрашенные в массе профили;
  • москитные сетки;
  • клапаны приточной вентиляции.

Что касается жалюзи для треугольных окон, то в этом случае лучше всего использовать плиссе, хотя доступны и другие способы затемнения. Например, можно установить рефлекторные стеклопакеты или более экономичный вариант – солнцезащитные пленки, подробнее о которых читайте на ОкнаТрейд.

Ограничения треугольных окон

Треугольные окна ограничены определенными технологическими особенностями. Самый малый угол сваривания профилей в коробе допускается обычно не менее чем 28 градусов. Такое ограничение обычно есть у специализированного сварочного оборудования.

Минимальный угол сварки в створке допускается с показателем 40 градусов. Это если окно должно работать как полнофункциональное и открывающееся.

Максимальную камерность треугольных окон определяют как трехкамерный профиль. Больше камер профиля не настолько практично сваривать. Поскольку такие окна не являются текущим, высоколиквидным, постоянным ассортиментом, то их придется:

https://youtube.com/watch?v=VciH4B1_C5g

  • предварительно заказывать;
  • указывать запроектированные размеры и углы;
  • согласовывать с изготовителями-поставщиками размещение и возможные углы профилей пакета с прочими свойствами.

Глухие окна применяют обычно как окна высокого размещения, поэтому дотянуться до них хозяевам комнаты и эффективно использовать вряд ли будет возможность. Прежде всего, это ограничивает такие конструкции в остроконечном углу конька дома каркасной треугольной формы обычно используются с углами в каждом треугольнике конструкции не более 45 градусов. Если этот угол будет больше, использовать его с сугубо технических возможностей будет сложно.

Цена остекления треугольными окнами

1. Цена на пластиковые треугольные окна

Цена за изделие: 8 215 руб.

Цена за изделие: 8 690 руб.

С установкой: 14 970 руб.
С установкой: 15 440 руб.

* При расчете стоимости окон учитывался профиль Rehau Blitz с энергосберегающим двухкамерным стеклопакетом .

** Стоимость рассчитана с учетом скидки.

2. Стоимость деревянных треугольных окон

Цена за изделие: 16 440 руб.

Цена за изделие: 17 380 руб.

С установкой: 31 940 руб.
С установкой: 32 880 руб.

* При расчете цены на окна учитывался профиль из сосны с энергосберегающим двухкамерным стеклопакетом.

** Стоимость рассчитана с учетом скидки.

*** Цена на окна из дерева может отличаться от указанной на сайте. Точную стоимость конструкции можно узнать у специалиста колл-центра либо при вызове замерщика.

Виды оконных карнизов

Различаются эти изделия по двум основным характеристикам: материалу и конструкции.

Из чего делают карнизы

В зависимости от материала изготовления, оконные карнизы для штор бывают:

  • Металлическими – из нержавеющей стали, бронзы, меди, латуни, алюминиевых сплавов и т.д.
  • Деревянными – из разных пород дерева, в том числе ценных;
  • Пластиковыми – изготовленными из разных видов пластмассы, самым надежным и экологичным из которых является поливинилхлорид (ПВХ);
  • Комбинированными.

Выбор материала зависит от условий эксплуатации и нагрузки на карниз. Например, для декорирования проемов легкими занавесками на открытой террасе больше всего подойдут изделия из пластика – они не боятся влаги и морозов, солнца и насекомых, их цена соизмерима со стоимостью недорогих портьер.

А если вы хотите украсить гостиную многослойными тяжелыми шторами с ламбрекенами и богатой драпировкой, лучше остановиться на кованых металлических карнизах, которые выдержат их вес и подчеркнут ваш вкус.

Конструктивные различия

Дадим краткое описание того, какими конструктивными особенностями могут отличаться разные карнизы на окна для штор.

Конструкция и фотоОписание

Палочные

Несущий элемент – штанга круглого или прямоугольного сечения, опирающаяся на кронштейны. Она может быть полой и легкой (алюминий, нержавейка, ПВХ) или цельной (дерево, ковка). Снабжаются фурнитурой в виде колец или крючков и декоративными наконечниками.

Количество штанг может варьироваться от одной до трех.

Профильные

Представляют собой длинный профиль с прорезями-полозьями, по которым перемещаются крючки или другие фиксирующие элементы для полотна штор. Профильная шина может иметь одну или несколько рабочих дорожек. Карнизы комплектуются поворотными и соединительными элементами, заглушками и стопорами.

Багетные

Конструкция аналогична предыдущей, но снабжается декоративной фасадной планкой, которая скрывает механизмы крепления и может быть выполнена из разных материалов.

Струнные

Самый малогабаритный оконный карниз, несущим элементом которого является туго натянутая между кронштейнами стальная струна. Натягивается с помощью специальных болтов и служит дорожкой для бегунков, удерживающих шторы.

Комбинированные

Конструкции, включающие в себя несколько типов. Например, карниз со штангой для ночных портьер и однорядным профилем или струной для тюля.

Виды и характеристики

При выборе мансардного окна обращают внимание на тип конструкции, способ распахивания створок и материал изготовления рамы

Разнообразие по типам конструкции

В зависимости от размещения на кровле и дизайнерской задумки различают следующие виды:

  • наклонные системы;
  • «кукушки»;
  • балконные;
  • световой тоннель;
  • надставки.

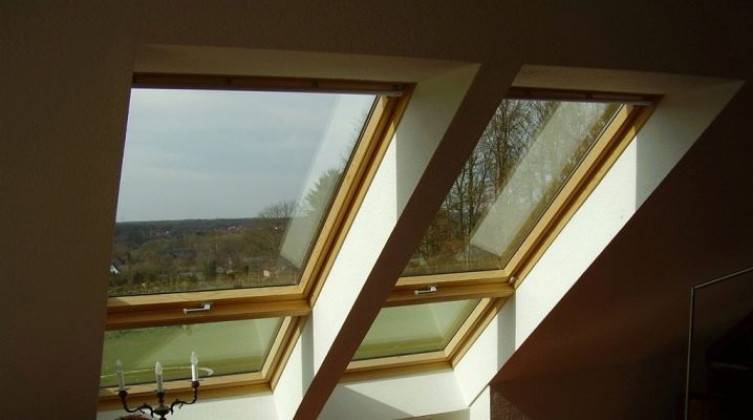

Наклонные. Стандартные системы, монтируемые на скатах кровли. Такие окна обеспечивают отличную освещенность, они просты в монтаже и практичны в использовании. Разновидность этого типа – наклонные системы с нижней вставкой. Верх конструкции открывается, а нижний профиль – глухой. При этом одна часть может размещаться под наклоном, а вторая – вертикально.

«Кукушки» или «скворечники». Окна вертикального типа устанавливают в выносных конструкциях, на скатах или во фронтонах. «Кукушки» оригинально смотрятся, но имеют некоторые минусы: плохая освещенность, трудоемкость монтажа, затрудненный сход снега.

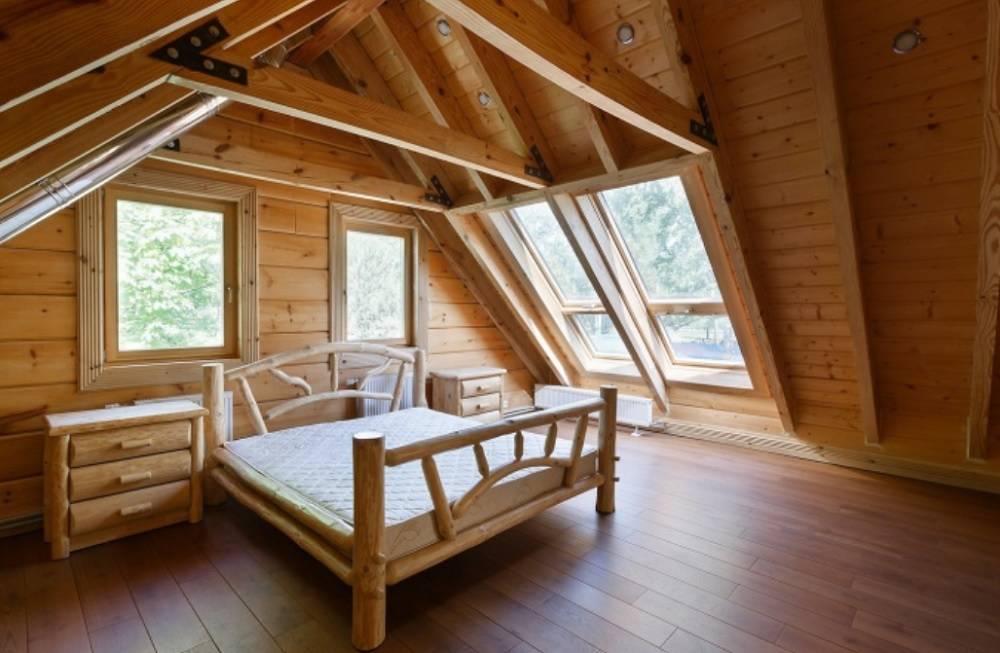

Балконные. Комбинация наклонного и вертикального остекления. Нижняя часть окна на мансарде выполняет роль балконного парапета.

Световой тоннель. Оригинальное решение для маленьких мансард, если сверху еще размещен чердак. Светоотражающий тоннель проводит свет – на выходах установлены плафоны.

Надставки. Компактные вставки разной формы: полукруглое, круглое, треугольное окно. Как правило, их применяют в качестве дополнения и декора мансардного помещения.

Виды по способу открывания

По механизму открывания различают следующие типы окон:

  1. Центральная ось. Механизм открывания расположен посередине створки, что дает возможность разворачивать окно в обе стороны. Наиболее популярная модель, практичная в эксплуатации. Разновидность системы – вариант с приподнятой осью.
  2. Комбинированный механизм. В конструкции совмещены центральная и верхняя оси открывания. Первая обеспечивает двухстороннее распахивание, а за счет второго можно выставлять окно на режим проветривания (максимальный угол открытия – 45°).
  3. Боковая ось. Простой вариант – мансардный люк распахивается только в одну сторону.
  4. Дистанционное управление. Полуавтоматическая система, контролируемая пультом. Незаменима при высоком расположении окна.

Дорогостоящие модели оснащают датчиками дождя, дыма. При попадании на внешнее стекло капель воды окно автоматически закрывается. Такой же эффект возникает при задымленности помещения – створка распахивается для проветривания.

Классификация по материалам

Рамы мансардных окон изготовляют из ПВХ, алюминия или дерева. Для «сухих» помещений подходят любые варианты, а при обустройстве ванной комнаты лучше отказаться от древесины. Универсальный тип – металлопластиковые профили.

Особенности разных видов:

  1. Деревянные: экологичность, привлекательность, создание оптимального микроклимата. Минус – восприимчивы к влаге, требуют обработки антисептическими составами.
  2. Пластиковые: практичность, доступность, стойкость к погодным условиям. Минус – абсолютная герметичность блокирует естественную вентиляцию.
  3. Металлические: высокие прочностные характеристики. Минус – дороговизна.

Как открывают треугольные окна?

Створки треугольных конструкций могут открываться по-разному, в зависимости от формы треугольника и особенностей переплета выделяются:

Глухие – чердачные (слуховые) оконца в форме равностороннего треугольника.

Эти простые и недорогие конструкции, располагаются в чердачных помещениях, не открываются и служат только как дополнительный источник освещения помещения или как декоративный элемент интерьера. Как правило, размеры подобных окон не слишком большие, а потому осветить в достаточной степени большую жилую комнату они не смогут.

Чтобы треугольное слуховое окно пропускало больше света и не портило внешний вид крыши, его рекомендуется установить по всей площади проема.

Полностью открывающиеся (штульповые треугольные окна) обычно их устанавливают в домах с двускатной крышей, на мансарде и размешают на полную или наполовину стены.

Конструкция таких окон разделена на несколько секций (например, один — прямоугольник с открывающимися створками и несколько глухих треугольников по бокам). При таком варианте освещение комнаты и обзор (из окна) будут максимальны. Однако и пропускание холода через окна во всю стену будет больше, поэтому если комната жилая, рекомендуется установить стеклопакет с повышенными теплоизоляционными свойствами. Угол поворота у рабочей створки, примыкающей верхним углом к наклонной части, не должен превышать 900 для предотвращения ударов верхней части створки о наклонную часть стены. Для этого необходимо установить ограничитель поворота створки на 900.

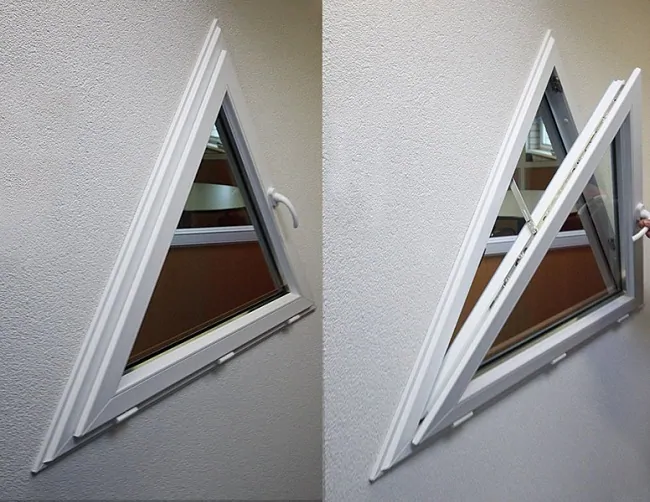

Поворотно-откидные окна, применяются для треугольных конструкций оснащенных прямоугольными створками.

Открываются такие окна как в обычном, так и откидном режиме для проветривания. Из-за непростой конструкции, они стоят дороже.

Фрамужные окна-треугольники — открываются только в режиме проветривания в верхней части. Такой вариант удобен, но ограничен минимальной величиной угла наклона боковых сторон.

Чем больше величина соотношения основания треугольника к его высоте, тем на меньший угол сможет наклониться фрамуга во время проветривания, что снижает его эффективность..

Удобной альтернативной для проветривания является современная система — activPilot Comfort PADS от компании Winkhaus – одного из крупнейших производителей фурнитуры в Европе.

Фурнитура PADS — это решение на базе системы activPilot Comfort, разработанное специально для нестандартных окон (включая арочные, трапециевидные и треугольные). Особенность системы – в дополнении к стандартной функции наклона activPilot Comfort PADS позволяет смещать створку окна параллельно раме на 6 мм по всему периметру. Благодаря этому можно комфортно и эффективно проветривать помещение, не наклоняя или полностью не открывая окно.

Свежий воздух при параллельном смещении проходит через 6мм щель между створкой и рамой по периметру окна, что обеспечивает здоровый микроклимат и меньшее охлаждение помещений. Щелевая вентиляция также избавляет от сквозняков, хлопающих окон и насекомых летом.

Окно при параллельном смещении с activPilot PADS обеспечивает такую же защиту от взлома, как и закрытое (до класса RC2 по ENV 1627- 1630 и ПВ4 по ГОСТу 31462-2011).

Варианты открывания треугольных окон

Варианты открывания треугольных окон:


Окно с двумя глухими (неоткрывающимися) створками

Система с одной глухой створкой

Конструкция с вертикальной глухой створкой

Система с одинарной открывающейся створкой (поворотно-откидной)

Конструкция с двумя открывающимися створками. Слева возможно поворотное и откидное положение, справа — только поворотное

Окно сложной треугольной формы, с открывающейся створкой в поворотное или откидное положение

По углам системы створки глухие, в центре — открывающаяся в сторону и в откидное положение

Открывающиеся разными способами равнобедренные треугольные пластиковые окна делятся на следующие категории:

  • Глухие – не открываются совсем. Самые простые и дешевые конструкции. Не дают возможности проветрить помещение. Служат только для пропуска света в комнату, а также могут выполнять декоративную роль.
  • Распашные – створки (или створка) открывается обычным способом.
  • Фрамужные – окно открывается только в режиме «проветривание». Оконная створка может открываться сверху или снизу, поворачиваясь вокруг горизонтальной оси.
  • Поворотно-откидные – окна, открывающиеся и в обычном, и откидном режиме. Поворот створок возможен как в горизонтальной, так и в вертикальной плоскостях.

Комментарий эксперта

Владислав Добронравов

Ведущий технический специалист компании Окна-Медиа

Оконные ручки, при помощи которых осуществляется управление фурнитурой, обычно устанавливаются на скошенной стороне створки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
