Как установить мансардное окно в металлочерепицу?

Планирование и расчеты

Установка мансардного окна в готовую кровлю должна начинаться с этапа планирования. Прежде всего, потребуется вычислить требуемые размеры. Формула для расчета достаточно проста: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.

Также требуется правильно выбрать высоту, на которой будет проводиться монтаж окон. Расположение мансардных окон следует подбирать таким образом, чтобы нижняя часть рамы возвышалась над уровнем пола на 1-1,5 метра.

Нижняя часть рамы должна быть выше уровня пола на 1-1,5 м

Выбор места установки мансардного окна в металлочерепицу или мягкую кровлю и размеров следует делать так, чтобы по возможности не затрагивать при монтаже стропильную систему. Габариты должны позволить монтировать оконную коробку между стропилами и оставить запас около 10 см.

Монтаж крыши из металлочерепицы

Для монтажа кровли из металлочерепицы вам потребуются следующие материалы и инструменты:

Инструменты для работы с металлочерепицей.

  • деревянный брус или доски;
  • гвозди;
  • гидроизоляция;
  • шамуизоляция;
  • теплоизоляция;
  • степлер;
  • скобы;
  • шуруповерт;
  • саморезы;
  • строительный уровень;
  • металлочерепица;
  • ножницы по металлу (ручные или электрические).

Итак, металлочерепица является одним из самых выгодных и при монтаже, и при покупке, и при эксплуатации кровельных материалов. Этот материал достаточно дешевый, легкий и служит довольно долго. В отличие от натуральной черепицы, металлочерепица не требует установки усиленного каркаса. Однако и в этом, казалось бы, идеальном варианте есть свои недостатки. Самым главным является то, что материал очень тонкий. И если при монтаже это будет скорее достоинством, чем недостатком, то в процессе эксплуатации данное покрытие доставляет некоторые неудобства. Все шумы, идущие с улицы, будут вам слышны, то же самое касается и теплоизоляции.

Она позволит и предотвратить конденсацию, и избежать неудобств, связанных с перепадами температуры воздуха и ненужными шумами.

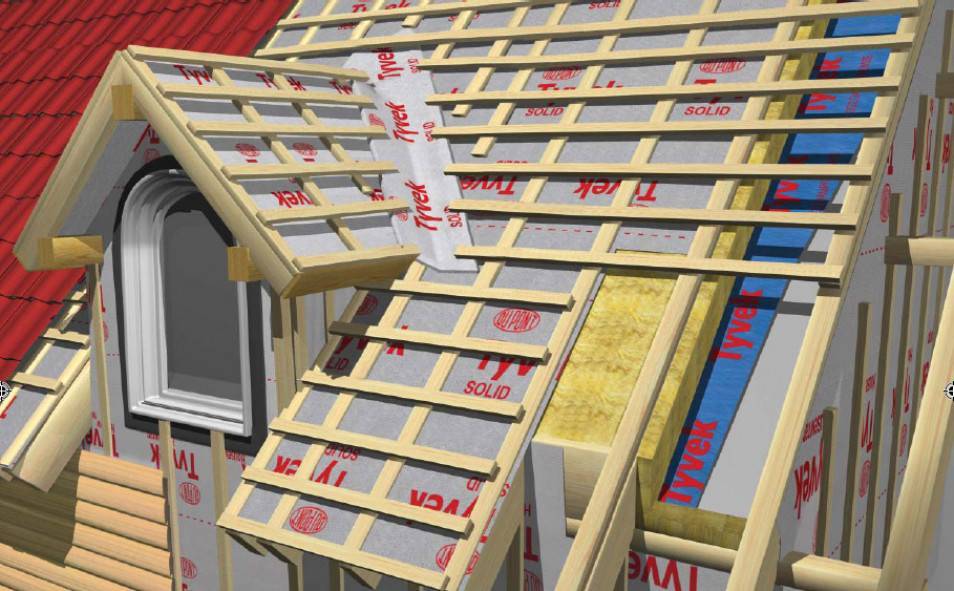

Название “кровельный пирог” покрытие из металлочерепицы получило потому, что под тем материалом, который мы привыкли видеть на зданиях, скрывается многослойный утеплитель. Для начала необходимо провести работы, связанные с обрешеткой каркаса вашего сооружения. Как уже говорилось, металлочерепица достаточно легкая, и под нее нет необходимости возводить слишком сильную обрешетку. Но и расслабляться не стоит. Сперва необходимо набросать на каркас слой из деревянного бруса сечением примерно в 50-70 мм. Шаги между ними могут быть разнообразными, от них будет зависеть то, как вы потом будете располагать второй слой обрешетки. Бруски прибиваются к каркасу вдоль длины ската крыши, а затем поперек идет слой из досок. Если вы прибиваете бруски на расстоянии примерно 60 см друг от друга, то доски необходимо будет располагать по такому же принципу. Если же бруски расположены на более отдаленном расстоянии друг от друга, то доски накладываем чуть ли не вплотную друг к другу. Прибиваем все пиломатериалы обыкновенными гвоздями.

Инструкция по установке мансардного окна.

Как только обрешетка готова, можно начинать накладывать гидроизоляцию. Как раннее говорилось, она должна служить еще и шумо-, и теплоизоляцией. Это вполне реально, так как в большинстве случаев такие пленки, продающиеся во всех строительных магазинах, являются универсальными. Рассчитывая необходимое количество материала, вам потребуется замерить размеры всех скатов крыши и добавить к получившейся цифре еще несколько сантиметров. Дело все в том, что внатяг гидроизоляцию наносить под кровлю не стоит. Поэтому в зависимости от того, сколько слоев такой пленки вы намерены уложить, прибавляем к каждому в среднем по 10 см. Прикрепляется гидроизоляционная пленка с помощью степлера и крупных скоб. В некоторых случаях, конечно же, возможен и вариант нанесения специальных пленок – звукоизоляционной, гидроизоляционной и теплоизоляционной

Но если вы не являетесь сторонником долгих походов по магазинам, то не стоит заострять на этом внимание, так как любая гидроизоляционная пленка отлично удерживает тепло и не пропускает излишние шумы внутрь помещения

Для того чтобы начать монтаж металлочерепицы, необходимо к нижнему краю скатов прибить рейку, по которой вы будете ориентироваться, приступая к установке. Данная рейка играет роль карниза, на который должны заходить все нижние листы металлочерепицы минимум на 40 мм. Начинается укладка материала с нижней кромки ската крыши. Для того чтобы не просчитаться с размерами и ровностью установки самого первого (нижнего) ряда, необходимо первый лист закрепить не до конца. Делается это с помощью шуруповерта и самореза, который заворачивается не до упора. В дальнейшем, в зависимости от необходимых поправок, не вплотную прикрепленный первый лист можно будет подкорректировать. Делать это необходимо с учетом показаний строительного уровня, поэтому не забудьте его. Листы металлочерепицы накладываются друг на друга ровно на одну гофру, а поперек – не менее чем на 25 см. Укладка происходит снизу вверх для того, чтобы причинить наименьший физический вред материалу.

Делаем проем в кровле по правилам

Устройство проема должно соответствовать таким правилам:

  • Ввиду того, что по всему периметру проема рамы нужно будет прокладывать теплоизоляцию, потребуется оставить зазор в 2-3,5 см. Эта величина зависит от толщины и плотности утеплительного материала.
  • Технологический зазор должен быть предусмотрен и между нижней частью окна и кровельным покрытием. Зазор определяется, исходя из типа кровельного материала. Если это черепица, то отступ в данном случае будет равняться 9 см.
  • Просвет в 4-10 см должен быть оставлен между кровельным покрытием и верхним монтажным брусом. В данном случае зазоры необходимы для предотвращения перекоса окна в результате возможной усадки стропильной системы.
  • Фиксация рамы окна будет производиться к стропилам или рейкам, закрепленным на одном уровне по горизонтали. Рейки изготавливают из бруса с сечением, аналогичным обрешетке.
  • С внутренней части по влагоотталкивающему материалу или по отделке прочерчивают абрис согласно заранее определенным расстояниям.
  • Куски гидроизоляционного материала вырезают по периметру окна таким образом, чтобы получался так называемый «конверт», то есть нужно предусмотреть нахлесты по 20-25 см. Впоследствии их нужно будет вывернуть наружу, зафиксировать степлером к раме или обрешетке, а лишние части можно будет удалить. В верхней части на них будет помещен влагоотталкивающий фартук таким образом, чтобы оболочка изоляции стала абсолютно герметичной.

Технология установки мансардных окон

Установка мансардных окон выполняется с соблюдением некоторых правил. Раму следует монтировать так, чтобы нижний ее край находился примерно в 120 см от пола. Цвет окладов должен гармонировать с цветом кровельного материала. Лучше всего монтировать рамы до установки кровельного пирога. Створки вставляются позднее. Конечно же, мансардные окна можно установить и на уже готовую крышу. При этом предварительно стоит начертить соответствующий чертеж.

Подготовка оконного проема

Установка оконной конструкции выполняется обычно между стропил. Мансардные окна, размеры которых чаще всего стандартны (550мм) входят в этот проем практически идеально. Конечно же, только в том случае, если шаг между стропилами составляет примерно 600мм (что бывает чаще всего). Далее представляем инструкцию по подготовке оконного проема:

  1. На первом этапе размечается место под раму. При этом к высоте рамы следует прибавить 45мм, а к ширине 60 мм;
  2. Далее по разметке удаляется обшивка. Для срезки вагонки можно использовать электропилу;
  3. После этого нужно удалить утеплитель. Обрезка обрешетки и утеплителя в крыше выполняется параллельно полу вверху и строго вертикально внизу. В результате получившийся проем внутри будет больше, чем снаружи. Это позволит свету проникать в помещение беспрепятственно;

Проем изнутри мансарды должен быть шире, чем снаружи

  1. Для того, чтобы вставить раму нужно также срезать обрешетку и вырезать отверстие в металлочерепице или профлисте (либо снять черепицу);

Важно: При врезке конструкции в кровлю, крытую черепицей по сторонам проем нужно освободить, убрав по два ряда  черепицы.

  1. Далее в проем устанавливается дополнительная конструкция из бруса, на которой в последующем и будет крепиться рама. С внешней стороны, на кровле размер брусков должен соответствовать размеру брусков обрешетки.

Рама крепится на специальной конструкции из бруса

Подготовка окна

После подготовки проема выполняется собственно монтаж мансардных окон. Видео представляет этот процесс поэтапно:

Первым делом необходимо вытащить створку из рамы. С купленного окна удаляют все комплектующие, закрепленные для его безопасной транспортировки. Створка у разных производителей может сниматься по-разному. Чаще всего требуется просто отжать фиксатор поворотного механизма и вывести створку из зацепления.

Далее готовится рама мансардных окон. Установка своими руками профиля в проем выполняется с использованием специальных пластин, идущих в комплекте. Эти элементы нужно прикрепить к раме с обеих сторон и по углам. Делается это с помощью шурупов.

Рама крепится к коробке на специальных металлических пластинах

Как установить мансардное окно

Монтировать мансардное окно нужно со стороны улицы. Рама устанавливается в брусчатую коробку таким образом, чтобы между ними оставался зазор в 20 – 30мм для утеплителя. Предварительно выполняется крепеж только на две верхних пластины. Врезка рамы также выполняется с использованием шурупов.

Прежде чем монтировать мансардные окна своими руками дальше, нужно вставить в раму снятую ранее створку. После установки ее закрывают и проверяют насколько правильно она «встала» в раме. Затем нужно завернуть все шурупы в крепежных металлических пластинах, закрепив раму полностью.

Важно: Перед тем, как рама будет закреплена окончательно, следует подкорректировать ее положение в коробке. Профиль должен располагаться в плоскости, строго параллельной плоскости кровли.. Мансардное окно вставляется в проем и фиксируется на пластины

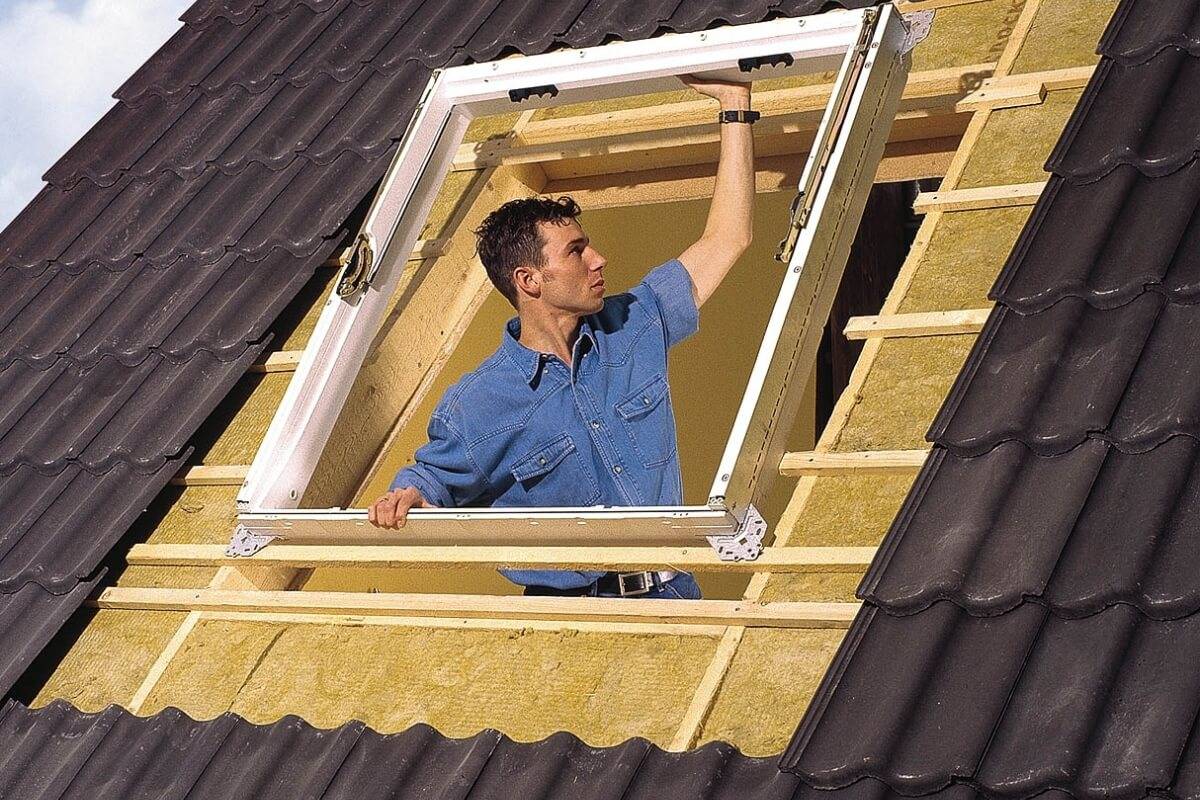

Мансардное окно вставляется в проем и фиксируется на пластины

Герметизация окна

Для того, чтобы окна не протекали, следует выполнить их гидроизоляцию. Под коробкой нужно смонтировать защитный фартук, обычно идущий в комплекте. Этот элемент прикрепляется к нижней части рамы. На следующем этапе устанавливаются боковые фартуки. Далее вставляется фартук в верхней части окна и здесь же крепится металлический отлив.

Для того, чтобы исключить протечки, монтируется гидроизоляционный фартук

Для утепления конструкции можно воспользоваться любым современным материалом. Лучше всего для этой цели подходит базальтовая вата. Ее вставляют между материалом кровли и брусчатой конструкцией.

Важно: Монтажную пену для герметизации и утепления лучше не использовать. Расширяясь, она часто сдвигает конструктивные элементы со своего места

В результате может заклинить створки.

Технология установки мансардного окна в кровлю

Многие владельцы загородных домов пытаются сделать из мансарды полноценное жилое помещение. Одним из требований к таким помещениям является доступ свежего воздуха, а также должный уровень освещенности.

Решить обе проблемы разом может установка окна в кровлю. Такое решение сегодня пользуется немалой популярностью и чаще всего для этой задачи владельцы предпочитают нанимать сторонних исполнителей, хотя сделать это можно и самостоятельно.

Итак, как установить мансардное окно?

Устройство мансардных окон

В комплект поставки чаще всего входят следующие комплектующие:

  • маркизет или рольставни для наружного затемнения;
  • оклад для защиты от негативных атмосферных воздействий;
  • само окно – замкнутая герметичная система;
  • гидроизоляционный уплотнитель;
  • внутренние откосы.

В стандартный набор мансардного окна входит стеклопакет, оклад, рама, откосы, фурнитура

Конечно, в продаже можно найти и более скромные комплекты, но рекомендуется выбирать вариант со встроенными шторами. Из-за того, что сама конструкция будет располагаться под углом, то классические средства затемнения могут быть не эффективны.

Планирование и расчеты

Установка мансардного окна в готовую кровлю должна начинаться с этапа планирования. Прежде всего, потребуется вычислить требуемые размеры. Формула для расчета достаточно проста: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.

Также требуется правильно выбрать высоту, на которой будет проводиться монтаж окон. Расположение мансардных окон следует подбирать таким образом, чтобы нижняя часть рамы возвышалась над уровнем пола на 1-1,5 метра.

Нижняя часть рамы должна быть выше уровня пола на 1-1,5 м

Выбор места установки мансардного окна в металлочерепицу или мягкую кровлю и размеров следует делать так, чтобы по возможности не затрагивать при монтаже стропильную систему. Габариты должны позволить монтировать оконную коробку между стропилами и оставить запас около 10 см.

План работ и инструмент

Будь то установка мансардного окна в мягкую кровлю или металлочерепицу, при любом варианте инструкция по монтажу здесь следующая:

  • подготовка проема;
  • установка рамы;
  • тепло- и гидроизоляция;
  • подготовка дренажной системы;
  • монтаж деталей оклада;
  • установка стеклопакета;
  • внутренняя отделка, включая монтаж откосов и пароизоляцию.

Установка мансардных окон своими руками – задача вполне посильная, но без подходящего инструмента мастеру будет не обойтись:

  • шуруповерт и саморезы;
  • рейки и брусы из дерева;
  • уровень;
  • гвозди;
  • материалы для тепло- и гидроизоляции.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ.

Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы.

Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем

Проем в кровле формируют с помощью циркуляционной пилыОбратите внимание

Что влияет на стоимость монтажа

Стоимость данной услуги формируется с учетом нескольких факторов. В первую очередь на цену влияет площадь стеколопакета и функциональные возможности окна, а также качество фурнитуры. Во-вторых, на ценообразование оказывает влияние монтаж в готовую кровлю или в ту, которая находится еще на этапе строительства. Также на стоимость влияет тип кровельного материала и количество окон, которые необходимо установить. Также учитываются дополнительные услуги.

Процесс монтажа оконной рамы

Установка окна начинается с проектирования и расчетов. Выбирать окно вам нужно в зависимости от его предназначения, размеров, расположения и типа кровли. Когда выбраны окна и определенные размеры нужно разметить места установки изнутри на гидроизоляционной пленке, если внутренняя отделка еще отсутствует. Разрезать гидроизоляцию нужно с учетом того, что она будет использоваться для герметизации оконной рамы. Снаружи аккуратно снимается кровельный материал. Установка окна должна производиться с четким соблюдением инструкции от производителя. После того, как окно монтировано в проем, устанавливается гидроизоляционный фартук по всему периметру рамы. В конце устанавливаем оклад в следующей последовательности: сначала нижний гофрированный фартук, потом боковые части, потом верхний элемент оклада. В конце устанавливаются накладки.

Услуги по установке мансардных окон

Чтобы провести качественную установку мастера компании строго соблюдают технологию и порядок работ.

В услуги входят такие виды работ:

  • Выезд замерщика на объект;
  • Работы по переносу и подгонке стропил. При необходимости установка дополнительных балок;
  • Монтаж материалов для утепления;
  • Установка окна на любом типе кровли;
  • Установка дополнительных аксессуаров.

После проведения замеров на объект поставляются окна, где производится непосредственный их монтаж.

Основные ошибки при монтаже мансардных окон

Чтобы установка действительно прошла на высшем уровне нужно избегать следующих распространенных ошибок:

  • Несоблюдение инструкции по установке изоляционных окладов;
  • Неправильное утепление откосов;
  • Применение монтажной пены.

Особенности монтажа мансардных окон вместе с крышей

Преимущества одновременного возведения крыши с монтажом окна очевидны:

  1. Ширину проема можно выбрать по своему усмотрению, внеся изменения в стропильную схему. Есть возможность дополнительно укрепить скаты сразу по всей длине.
  2. Установка окна на голые стропила проще, можно работать сразу на крыше.
  3. Не нужно разрушать конструкцию кровельного пирога с риском нанести случайный ущерб.

При монтаже учитывают высоту кровельного материала, чтобы после его укладки рама не находилась ниже его уровня. Набивают рамку из брусков обрешетки нужной толщины по периметру.

Над верхней частью рамы делают дренажный желоб, который будет находиться под слоем кровельного материала для отвода конденсата. Его крепят к горизонтальному бруску обрешетки немного наклонно. Для плотного прилегания вертикальные куски обрешетки выпиливают под размер желоба.

Как правильно установить мансардное окно на металлочерепице

Монтаж изделий выполняется одинаковым способом вне зависимости от компании производителя, наклона крыши или размера оконного проема. Поэтому, например, установка окон факро в металлочерепицу, выполняется по такой же схеме, что и крепление самодельных деревянных рам.

  1. Начинают установку с разборки мансардного окна: створку вынимают из рамы, к верхнему элементу конструкции степплером фиксируют отрез утеплителя – минваты. Такой же отрез для нижнего фрагмента мансардного окна крепят прямо на опорный брус.
  2. Раму располагают в проеме так, чтобы ее края упирались в монтажный брус. Крепеж выполняется саморезами соответствующей длины и диаметра. Вкручивают крепеж в специальные монтажные отверстия. В инструкции к изделию, как правило, расписаны все нюансы установки.
  3. Верхние кронштейны рамы фиксируют не очень жестко. Затем проверяют раму на вертикальность и горизонтальность. После этого теплоизоляцию на монтажном брусе закрепляют степплером к проему. Устанавливают створку мансардного окна, проверяют, насколько легко и свободно она открывается. Устраняют обнаруженные перекосы и корректируют положение рамы до тех пор, пока все дефекты не будут ликвидированы. Только после этого окончательно фиксируют кронштейны окна и монтажный брус.
  4. Рекомендуется уложить и зафиксировать теплоизоляцию в пространство между оконной рамой и стропилами, так как остатков теплоизоляции кровли может быть недостаточно. Утеплитель прибивают к оконной раме.
  5. С наружной стороны нужно гидроизолировать мансардную створку. Для этого сверху проема снимают часть обрешетки с тем, чтобы на этом месте закрепить дренажный желоб. Под него следует завести гидроизоляцию кровли. В будущем вода, которая стекает с крыши, будет отводиться по желобу от окна.

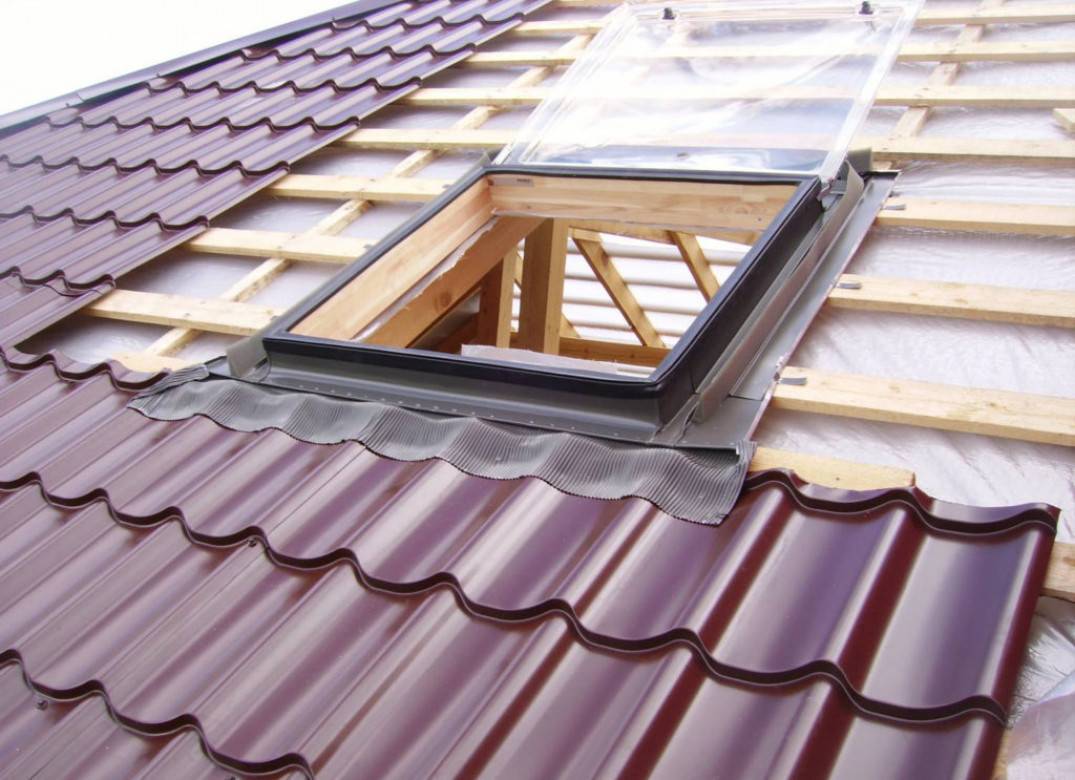

  6. Вокруг рамы фиксируют гофрированный гидроизоляционный фартук. Сначала крепят его нижнюю часть, потом верхнюю – под желоб, а затем боковые элементы. Фартук закрепляют к обрешетке и раме степплером. Чтобы гидроизолировать щели между проемом и окном, применяют кровельные герметики.
  7. Если металлочерепица во время установки была срезана описанным выше способом, то последним этапом выступает заполнение материалом полоски вокруг окна. Как правило, остатков черепицы для этого достаточно. В некоторых случаях пространство перекрывают полосками оцинкованной стали, выкрашенной в соответствующий цвет. Если металлочерепицу разбирали, то выполняют сборку кровли обычным методом. При этом потребуется подрезать черепицу.
  8. После восстановления кровли в нижней части и по бокам оконной конструкции закрепляют оклад. Это почти аналог фартука, но только устанавливаемый поверх металлочерепицы. Монтируют его по такой же технологии, закрепляют к раме и обрешетке степплером.

Во время отделки мансардного помещения обустраивают откосы. Нижний откос делают вертикальным, так, чтобы он был перпендикулярен полу, а верхний – горизонтальным. Так обеспечивается правильная циркуляция воздуха.

Как установить мансардное окно в металлачерепицу, демонстрируется на видео.

Мансардное окно

Виды слуховых окон для крыши. Окна могут открываться:

  • по нижней оси, что способствует защите от осадков, но недостатком является неудобство в мытье;
  • по верхней оси — передвижение окна не мешает доступу свежего воздуха и солнечным лучам;
  • по боковой оси: удобны там, где может потребоваться выход на крышу.
  • по центральной оси окна: способны поворачиваться на 180 °, что позволяет удобно обслуживать окно;
  • с помощью комбинированных механизмов открывания.

При подборе мансардного окна нужно помнить, что для нормального освещения 10 м² площади необходим 1 м² остекления. Высота монтажа на наклонной плоскости должна обеспечивать удобство эксплуатации: открытия окон, их мытья и т.п. (обычно, в зависимости от места расположения ручки — 80-130 см). Корректировку по высоте дает и вид материала для кровли. Некоторую черепицу нельзя резать на части, поэтому приходится подстраиваться под границы кровельного покрытия. Конструкции мансардных окон различных производителей могут различаться. В каждом комплекте есть подробная инструкция по выполнению монтажа.

Общими этапами являются:

  • подготовка проема;
  • монтаж окна в сборе;
  • демонтаж оконной створки;
  • устройство гидроизоляции;
  • установка оклада;
  • монтаж оконной створки на место;
  • активация пружин и петель окна.

На закрепленном внутри гидроизоляционном слое делается разметка. Размеры проема будут больше, чем габариты окна: снизу отступается порядка 50-90 мм для монтажа профильных кровельных материалов, по бокам делается запас в 30 мм, вверху -100-150 мм. В гидроизоляционной пленке делается аккуратный разрез с запасом в 200 мм по периметру (он заворачивается внутрь). Необходимая часть кровельного материала снимается, обрешетка вырезается.

Для удобства монтажа оконная створка снимается и вначале крепится одна рама. В комплекте мансардного окна всегда есть гидроизоляционный фартук и крепежные элементы. Последние устанавливаются на оконную раму. На нее же при помощи степлера крепятся края изоляции, которую вырезали в начале работ, и утеплитель. Установленная в проем окна рама придавит утеплитель. Поверх конструкции кладется нижний гидроизоляционный фартук, а затем устанавливаются боковые и верхние его части.

На утепленный и заизолированный проем с рамой монтируется оклад. Он выбирается в зависимости от вида кровли и может быть гладким или с волной различной высоты. После этого крепится створка. Нижние крепежные элементы рамы фиксируются намертво сразу же, верхние фиксируются не до конца: чтобы можно было проверить ровность зазора и отрегулировать перекос.

Регулировка обязательна для всех элементов окна: подвижные части нужно активировать, проверить их работоспособность и отрегулировать. После того, как окно смонтировано и проверено, настало время заняться отделочными работами — установкой откосов. Хитрость для конструкции, расположенной под углом к горизонтальной поверхности в том, что за точку отсчета берется плоскость не рамы, а пола. Нижний откос ориентируют перпендикулярно ей, верхний — параллельно. Для обеспечения вентилирования боковые откосы делают под углом 120 °.

Металлочерепица для кровельных работ

Общая характеристика слоев металлочерепичного листа.

В процессе выбора кровельного материала довольно часто приходится перебирать всевозможные варианты. Так, оценивая свои личные пожелания, финансовые возможности и, конечно же, внешние физические условия, выбор расширяется постоянно – от традиционного бюджетного шифера и железа до дорогих материалов, которые уничтожают загрязнения и даже приводят к таянию снега на крыше. Для того чтобы осуществить монтаж кровли частного дома, наиболее разумным кажется вариант использования металлочерепицы. Данный материал состоит из металла (оцинкованного), покрытого особым полимерным слоем. Форма металлочерепицы может быть абсолютно разнообразной. Да и сами габариты отдельных листов тоже можно найти именно того размера, который вы сами рассчитаете. Но профессионалы советуют все же выбирать менее габаритные детали, так как работать с ними на крыше удобнее и безопаснее (порывы ветра могут легко поднять длинный металлический лист и повредить строителей или, например, разбить окна).

Каждый, кто хоть раз самостоятельно проводил монтаж кровли, наверняка встречался с необходимостью выбора подходящего материала. Чаще всего можно ориентироваться только на цену, ведь в большинстве случаев высокое качество стоит дорого. Но не стоит так необдуманно тратить деньги, даже если вы не испытываете в них недостатка. Так, например, для такого дорогого материала, как черепица, необходимо достаточное количество финансовых средств плюс расходы на профессиональных кровельщиков, так как самостоятельно провести монтаж у вас вряд ли получится. Под нее необходим специальный усиленный каркас из нескольких слоев обрешетки разными материалами. То же самое потребуется и для кровли из шифера. Нагрузка таких материалов на крышу и, соответственно, на весь дом очень серьезная и практически одна и та же, несмотря на существенную разницу в стоимости.

Правила монтажа металлочерепицы на трапециевидных и треугольных скатах

ВНИМАНИЕ! Убедитесь в работоспособности гидроизоляции и возможности реализовать запланированные мероприятия по обеспечению вентиляции подкровельного пространства. Помимо брусков контробрешетки вдоль стропил прикрепите такие же бруски вдоль хребтов в плоскости скатов по обе стороны хребтов

Помимо брусков контробрешетки вдоль стропил прикрепите такие же бруски вдоль хребтов в плоскости скатов по обе стороны хребтов.

Смонтируйте карнизную доску и доски шаговой обрешетки. Сформируйте узел карниза, включая монтаж крюков водосточной системы, капельника конденсата и карнизной планки.

Подготовьте к монтажу листы металлочерепицы, предназначенные для каждого ската в соответствии с «раскладкой» листов. Как и при монтаже прямоугольного ската, в первую очередь необходимо выровнять нижние листы по линии карниза (на рисунке приведен пример начала монтажа с левого края).

Листы металлочерепицы по косым линиям вдоль хребтов обрезайте так, чтобы расстояние между резанными листами на соседних скатах составляло 60–80 мм. Монтаж ведите снизу вверх, располагая стыки по рядам в общую линию в соответствии с раскладкой.

Монтаж на хребты коньковых планок ведите снизу вверх. Подгоните коньковые планки к образованному скатами углу. Нижнюю часть прямого конька обрежьте в соответствии с заданными линией хребта углами. В нижней части полукруглого конька смонтируйте пластмассовую или стальную заглушку хребта, предварительно подогнав ее по месту.

Следите за тем, чтобы ось коньковой планки строго соответствовала оси хребта. Ось хребта нетрудно определить для случая одинакового угла наклона соседних скатов. При разных углах наклона соседних скатов ось хребта определить сложнее. Обязательно определите ось хребта и крепите коньковые планки в строгом соответствии с осью.

Виды окошек на чердачном этаже дома

Мансардные окна (МО) классифицируются по нескольким критериям.

По способу установки

Вертикальный тип

Характеризуется вертикальным расположением рамы, а для этого на скате монтируется специальная конструкция («скворечник»). Такие МО придают кровле особый, декоративный вид, но ограничивают доступ солнечного света на мансарду.

Наклонный

Окна располагаются в плоскости ската крыши. Они обеспечивают лучшее естественное освещение, но выглядят значительно скромнее, а стекла не защищены от вертикально направленных воздействий (например, град).

По форме и конструктивным особенностям

Классические

Это прямоугольные рамы из разных материалов со стеклопакетом, которые могут относиться к обоим типам МО.

С надставками

Верхняя часть проема имеет оригинальную форму для придания оригинальности (треугольник, дуга и т. п.).

Окно-балкон

Окно совмещается с балконными элементами, позволяющими выходить на свежий воздух. Это может быть дополнительная горизонтальная площадка или поднимающийся навес в конструкции с вертикальным МО.

Комбинированное

В конструкции предусматривается открывающаяся (поворотная створка) и стационарная часть.

Совмещение вертикального и горизонтального типов

Этот вариант обеспечивает хорошее освещение и позволяет смотреть на улицу.

Световой тоннель

Достаточно редкая конструкция, предназначенная для направления естественного света в жилое помещение дома. Формируется тоннель через весь чердак, а на выходе размещается рассеивающий плафон. Такая конструкция нужна, когда комната в доме не имеет окон.

По способу открывания

Поворотное с центральной осью

Створку можно вращать в любую сторону.

С приподнятой осью

Она расположена наверху проема. Створка открывается путем подъема вверх (внутрь или наружу).

С боковой

Створка откидывается вправо или влево.

С нижней

Створка опускается наружу.

Комбинированный вариант

Окно разделено на 2 части. Вверху предусмотрена приподнятая ось с открыванием створки только наружу. В нижней части монтируется боковая ось, что дает возможность чистки окна.

По материалу

Помимо указанных критериев, МО различаются материалом рамы:

  • деревянные;
  • пластиковые;
  • алюминиевые.

В современных коттеджах начали использоваться «умные» МО. Они имеют привод, а регулировка створок обеспечивается с помощью дистанционного пульта.

Особенности установки окна в крышу из металлочерепицы

Металлочерепица – весьма известный вариант кровли, так как обладает высокой износостойкостью, механической прочностью, весьма привлекательным видом. Сложностей с конструированием обычно не возникает, наоборот, металлочерепица несколько облегчает монтаж.

Установка окна в металлочерепицу имеет некоторые особенности:

  • большим достоинством такого решения выступает то, что для монтажа не возникает нужды в сооружении дополнительного каркаса, поскольку под металлочерепицу он обустраивается по умолчанию;
  • обязательное условие установки – тщательная гидро- и теплоизоляция, оконная конструкция располагается под углом, а не вертикально, соответственно, риск протекания возрастает многократно;
  • для того чтобы закрыть мансардную конструкцию по бокам, понадобятся дополнительные листы материала, но такой расход невелик;
  • монтируют окно только между стропилами, ширина проема под него должна быть на 8–12 см меньше дистанции между стропильными ногами, а если она меньше, то и ширина створки тоже выбирается меньшая;
  • на размещение оконной конструкции характер кровельного материала не влияет, здесь действует обычные рекомендации: на крутых крышах из металлочерепицы проемы вырезают в нижней части, на пологих – в верхней.

Важно! Из нескольких мансардных окон как минимум одно должно открываться на проветривание, иначе в комнате будет душно, а в кровельном пироге будет накапливаться влага
