Выбор теплового циркуляционного насоса для отопления дома

Лучшие циркуляционные насосы для систем отопления

Grundfos UPS 25-40 180

Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.

Характеристики:

  • производительность – 2900 л/ч;
  • потребляемая мощность – 45 Вт;

Достоинства:

  • высокая производительность;
  • доступная цена;
  • надёжность;
  • хороший напор.

Недостатки:

  • дороже аналогичных устройств отечественного производства;
  • модель часто подделывается.

«Вихрь» ЦН-25-4

Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.

Характеристики:

  • производительность – 50 л/мин.;
  • потребляемая мощность – 72 Вт;

Достоинства:

  • низкий уровень шума;
  • простота монтажа и эксплуатации;
  • длительный срок эксплуатации;
  • доступная стоимость;
  • экономичность;
  • компактность.

Главный недостаток

несоответствие заявленных производителем характеристики фактическим.

Oasis CN 25/4

Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».

Характеристики:

  • производительность – 170 л/мин.;
  • потребляемая мощность – 245 Вт;

Достоинства:

  • экономичность;
  • компактность;
  • малый вес;
  • длительный срок службы;
  • простота монтажа и обслуживания.

Недостатки:

не выявлены.

Grundfos UPS 25-60 180

Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.

Характеристики:

  • производительность – 4,35 м.куб./час.;
  • потребляемая мощность – 60 Вт;

Достоинства:

  • несколько скоростей работы ротора;
  • компактность;
  • надёжность;
  • простота установки и эксплуатации.

Недостатки:

не выявлены.

Grundfos ALPHA2 25-60 180

Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.

Характеристики:

  • производительность – 3 м.куб./час.;
  • потребляемая мощность – 45 Вт;

Достоинства:

  • низкий уровень шума при работе;
  • простота монтажа и эксплуатации;
  • надёжность;
  • длительный срок службы.

Главный недостаток:

высокая стоимость.

Valtec VRS 25/4 130

Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.

Характеристики:

  • производительность – 3000 л./час.;
  • потребляемая мощность – 72 Вт;

Достоинства:

  • надёжность конструкции;
  • доступная стоимость;
  • простота монтажа и эксплуатации.

Главный недостаток:

короткий штатный сетевой шнур.

JEMIX WRF-50/12

Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.

Характеристики:

  • производительность – 9600 л./час.;
  • потребляемая мощность – 550 Вт;

Достоинства:

  • большой напор;
  • надёжность;
  • высокий КПД.

Недостатки:

  • необходимость приварки к трубопроводу ответных фланцев;
  • высокая стоимость.

WWQ CN 25/60-180

Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.

Характеристики:

  • производительность – 58 л./мин.;
  • потребляемая мощность – 90 Вт;

Достоинства:

  • защита от перегрева;
  • простота обслуживания и эксплуатации.

Главный недостаток:

короткий сетевой кабель.

Монтаж своими руками

Если владелец дома хорошо разбирается в принципе работы и схеме оборудования, можно собрать насос самостоятельно. Предварительно требуется провести расчеты, для этого воспользуйтесь готовым ПО для оптимизации охладительных систем.

Тепловой насос Просто и недорого 1

Смотрите это видео на YouTube

Видео монтажа

Меньше всего сложностей предполагает произведенный своими руками монтаж системы отопления дома «воздух — вода». Она будет состоять из двух каналов (для подачи воздушного потока и для отвода отработанного), вентилятора и компрессора. Компрессор не обязательно приобретать новый, допускается воспользоваться рабочим устройством с холодильника или другого оборудования. Рекомендуется использовать спиральный компрессор.

Этапы работы:

  1. Сделать из медной трубы змеевик. Трубу, по которой будет поступать холодильный агент, разместить сверху.
  2. Вмонтировать змеевик в разделенную напополам пластиковую емкость. Она будет выполнять роль испарителя.
  3. Подключить терморегулирующий клапан и заизолировать его.
  4. Собрать все элементы в блок и проверить его работоспособность.

Важно отметить, что данная процедура является достаточно сложной для обычного человека. Непрофессионал не сможет правильно собрать все детали и подключить терморегулирующий клапан

Лучше доверить выполнение работ мастерам, т.к. ошибки в процедуре станут причиной неправильного функционирования оборудования либо неэффективного потребления электричества.

Таким образом, тепловой насос – эффективный способ отопления частного дома. На сегодняшний день в России и странах СНГ использование данного оборудования не сильно распространено, однако в Европе и США такие установки активно применяются для отопления.

Выбирать подходящий тепловой насос рекомендуется на основании не только стоимости монтажных работ и эксплуатации, но и региона использования, условий строительства, площади участка и других факторов.

Циркуляционный насос

Что такое циркуляционный насос?

Это устройство, способное обеспечить движение теплоносителя в системе отопления. Наиболее востребован насос для обеспечения теплом частного дома, загородной дачи.

Для успешной и бесперебойной работы устройства необходимо учитывать следующие параметры:

  • температурный режим;
  • производительность;
  • напор (давление);
  • мощность;
  • скорость;
  • также, существуют насосы с такими дополнительными функциями как безопасность и энергосбережение, разные режимы для разных времён года.

Для чего нужен циркуляционный насос

Прибор предназначен для обеспечения принудительного движения теплоносителя (это может быть обычная вода, антифриз, и более редко встречающиеся раствор глицерина, трансформаторное масло, раствор солей) по замкнутому контуру (циркуляции), а также рециркуляции. При расчете производительности насоса, работающего в циркуляционной системе, следует учитывать только потери на трение в трубопроводе. Высота системы (здания) не имеет значения, так как теплоноситель, который подается насосом в трубопровод, толкает его также и в обратном направлении. Поэтому можно использовать относительно небольшую мощность насоса для обеспечения циркуляции рабочей жидкости.

Ситуации, когда циркуляционник необходим:

  • Разводка отопительной системы состоящая из 2-х и более контуров.
  • Протяжённость теплотрассы более 80 м.
  • При перепадах уровня, даже одного.
  • Наличие сложного контура, например, системы водяного тёплого пола.
  • Необходимость обогрева двух и более этажей.
  • Установка котла в подвальном помещении.
  • В системе отопления со свободным движением теплоносителя при разнице температуры между входящим и обратным потоком более 20ºС.
  • При разнице температур более 2ºС в радиаторах отопления одной системы.

Преимущества циркуляционного насоса

  • Поддерживает постоянную температуру радиаторов отопления в любой точке системы.
  •  Возможность автоматического и ручного удаления воздушных пробок из системы отопления, и как следствие, исключение гидравлических ударов.
  • Экономия бюджета и электроэнергии на подогрев теплоносителя.
  • Исключает риск закипания теплоносителя при использовании котла на твердом топливе для отапливания помещений.
  • Повышает скорость циркуляции теплоносителя внутри системы, соответственно, сокращает время, необходимое для обогрева помещения.
  • Снижает уровень заиливания и образования коррозийного слоя в радиаторах отопления.
  • Затраты на приобретение.
  • Увеличение сложности монтажа насоса в систему отопления.
  • Зависимость от электроэнергии.

Насколько эффективна работа насоса

Процесс закипания хладагента достигает 55 градусов, поскольку этот показатель значительно превышает значения окружающей среды, он может подогреваться даже зимой, когда температура воздуха будет -30 градусов. Функциональная эффективность оборудования оценивается по коэффициенту преобразования, опишу проще, смотрят в первую очередь на выработанную и потребляемую энергию.

Производители утверждают, что при потреблении 3 кВт аппарат способен выдать от 6 до 15 кВт, но все будет зависеть от условий работы агрегата. Для отопления небольшого загородного дома таких показателей вполне достаточно, но не стоит забывать, что для функционирования вентиляторов и компрессора потребуется много электроэнергии.

Виды циркуляционных насосов

Производители предлагают две разновидности циркуляционных насосов:

  • мокрый;
  • сухой.

Отличаются они друг от друга тем, что в первом ротор контактирует с теплоносителем, за счёт него производится охлаждение прибора, во втором такого контакта нет.

Циркуляционный насос с мокрым ротором

В такой конструкции присутствует специальный стакан, который герметично разделяет ротор электродвигателя и статор с обмотками. Последние при соприкосновении с водой тут же перегорают

Так что стакану, его качеству, уделяется особое внимание

Устройство циркуляционного насоса роторного типа

Сам ротор полностью находится в водной среде, она является и охладителем, и смазкой для подшипников. При этом такое состояние деталей позволяет поглотить воде все вибрационные звуки, поэтому такие насосы работают тихо. Именно это стало причиной того, что приборы с мокрым ротором так популярны среди потребителей, которые выбирают циркуляционные насосы для бытовых систем отопления.

К достоинствам данной разновидности можно добавить:

  • небольшие габариты и вес;
  • минимальное потребление электричества;
  • достаточно длительный срок эксплуатации;
  • простая настройка;
  • лёгкий ремонт.

Что касается недостатков, то надо отметить, что коэффициент полезного действия у них небольшой – 50%. Это связано с тем, что ротор преодолевает сопротивление воды, которая находится в его камере.

Циркуляционный насос с мокрым ротором, где ротор от статора отделён герметичным стаканом

Циркуляционный насос с сухим ротором для котла отопления

В этой конструкции отсек с электродвигателем отделён от камеры нагнетания специальными уплотнительными кольцами из нержавеющей стали или керамики, а также резиновыми манжетами. Внутри корпуса остаётся лишь часть вала ротора, на который насажена крыльчатка. В процессе использования может наступить истирание уплотнителей. За этим необходимо строго следить.

Циркуляционный насос с сухим ротором консольного типа

Что касается плюсов и минусов приборов с сухим ротором, то они показывают довольно неплохой КПД – до 80%. В зависимости от модели они устанавливаются на трубопроводы, расположенные в разных плоскостях. Но именно такие насосы обладают большими габаритами и весом. И ещё один существенный недостаток –оборудование данного типа издаёт много шума и сильно вибрирует. Сегодня производители предлагают две модели данного типа циркуляционных насосов:

  1. Консольные. У них вход теплоносителя производится через патрубок, который располагается по радиусу крыльчатки, а выход − по оси вала.
  2. Вертикальные. У них и входной патрубок, и выходной располагаются по радиусу рабочего органа.

Уплотнительные кольца, закрывающие отсек нагнетания теплоносителя от отсека электродвигателя

Статья по теме:

Насос для системы горячего водоснабжения

Чем отличается циркуляционный насос для ГВС от прибора для отопления? В первую очередь материалом, из которого он изготавливается. У первого это обычно латунь, у второго − чугун. Это связано с тем, что в системе ГВС температура горячей воды не превышает +65°С, в отопительной системе она достигает +95°С. Производительность насосов на отопление выше, чем для ГВС. Это и есть отличительные особенности двух типов циркуляционных насосов.

Циркуляционный насос для системы горячего водоснабжения

1 Зачем нужен насос в контуре отопления?

Естественная циркуляция жидкости в контуре отопления малоэффективна, так как жидкость постоянно преодолевает сопротивление, и это замедляет ее продвижение. Это приводит к тому, что в котел жидкость возвращается охлажденной, а это  требует дополнительных затрат для ее дополнительного подогрева.

Принципиальная схема ГВС в ЦТП

Использование более узких труб лишь частично решает проблему, но расходы на реконструкцию значительно выше, чем на циркуляционный насос.

В системах без помпы теплоноситель необходим в большом объеме, чтобы сохранялась необходимая его температура. Для этого понадобятся и трубы большого диаметра, и  с широкими лопастями радиаторы.

В принудительной циркуляции большой объем жидкости не нужен. Поэтому подойдут трубы с меньшим диаметром. А это экономия на материалах.

Недостатком такого вида отопления является энергозависимость. Устройство работает от электрического тока.

1.1 Конструкция

Большинство устройств такой конструкции:

  • корпус, к которому присоединена улитка;
  • к улитке подсоединяют трубы системы;
  • в корпусе имеется электродвигатель с клеммами и платой управления;
  • ротор с крыльчаткой, благодаря которому происходит движение воды.

При работе помпы получается разряжение на входе устройства и нужное давление на выходе.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

  1. Производительности.
  2. Шумоизоляции.
  3. Надежности.
  4. Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов увеличивает энергоэффективность системы отопления на 40-50%. Принцип действия устройств, независимо от типа и конструкции, заключается в следующем:

  • Жидкость поступает в полость, выполненную в виде ракушки.
  • Внутри корпуса расположено рабочее колесо, маховик, создающий давление.
  • Увеличивается скорость теплоносителя и посредством центробежной силы, жидкость отводится в спиральный канал, подключенный к водяному контуру.
  • Теплоноситель поступает в водяной отопительный контур с заданной скоростью. Благодаря закручиванию водяных потоков, снижается гидравлическое сопротивление при циркуляции жидкости.

Принцип работы системы отопления с циркуляционным насосом отличается от контуров с естественной циркуляцией, тем, что движение жидкости осуществляется принудительно. На эффективность обогрева не влияет соблюдение уклонов, количество установленных радиаторов, а также диаметр труб.

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

  • По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
  • По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Особенности работы систем отопления, оснащенных насосом

Загородные дома, оснащенные отдельной отопительной системой, могут неравномерно обогреваться за счет распределяемой тепловой энергии по всем комнатам. Наименьшее количества тепла будет доходить в те комнаты, которые находятся дальше от котла. Для решения данной проблемы можно не только остановиться на создании новых отопительных систем, имеющих трубопровод с большим диаметром, но и осуществить врезку насоса в систему отопления. присутствующую на данный момент.

Типовая схема установки циркуляционного насоса: 1 — котёл, 2 — автовоздушник, 3 — термостатический клапан, 4 — радиатор, 5 — балансировочный клапан; 6 — мембранный бак, 7 — шаровой кран, 8 — фильтр, 9 — циркуляционный насос, 10 — термоманометр, 11 — предохранительный клапан.

Подключение насос в отопительную систему не является такой дорогой процедурой, как подключение нового трубопровода.

При этом к старым отопительным системам в данном случае применяют процедуру демонтажа, что не может быть простой задачей. Установить насос намного дешевле, тем более его монтаж всегда можно выполнить своими руками. Насос позволяет избежать образования пробок воздуха внутри труб, обеспечивая его нормальную циркуляцию по трубопроводу. С помощью насоса достигается стабилизация температурных показателей в каждом помещении дома. Прибор в целом служит для оптимизации работы отопительной системы любого жилого помещения.

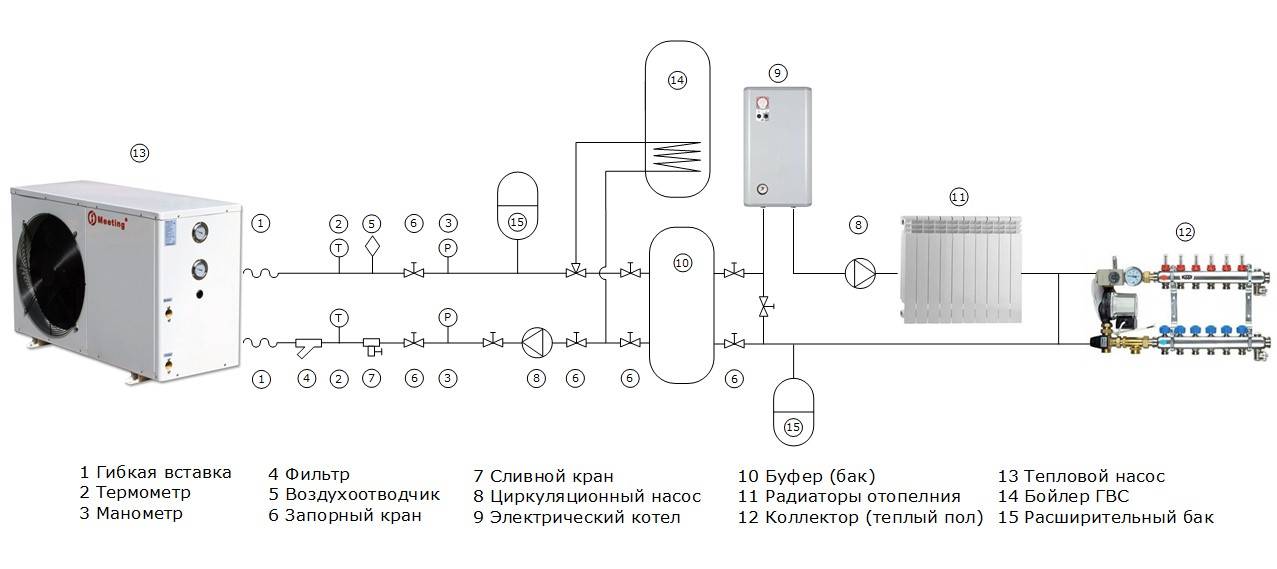

Схема обвязки циркуляционного насоса.

Тип герметичного бездроссельного насоса для системы отопления является наиболее распространенным по причине их несложной эксплуатации и удобной конструкции. Корпус данного типа насоса производится из чугуна. При этом в качестве материала для такой детали, как ротор, возможно применение пластика или стали. Процесс работы таких устройств отличается бесшумностью. При этом не потребуется производить замену прокладок в системе отопления, которая будет заполнена не охлаждающим элементом и смазкой, а водой. Во время всего срока эксплуатации агрегат будет отличать высокая надежность. Главным условием при этом является правильное подключение насоса к системе отопления.

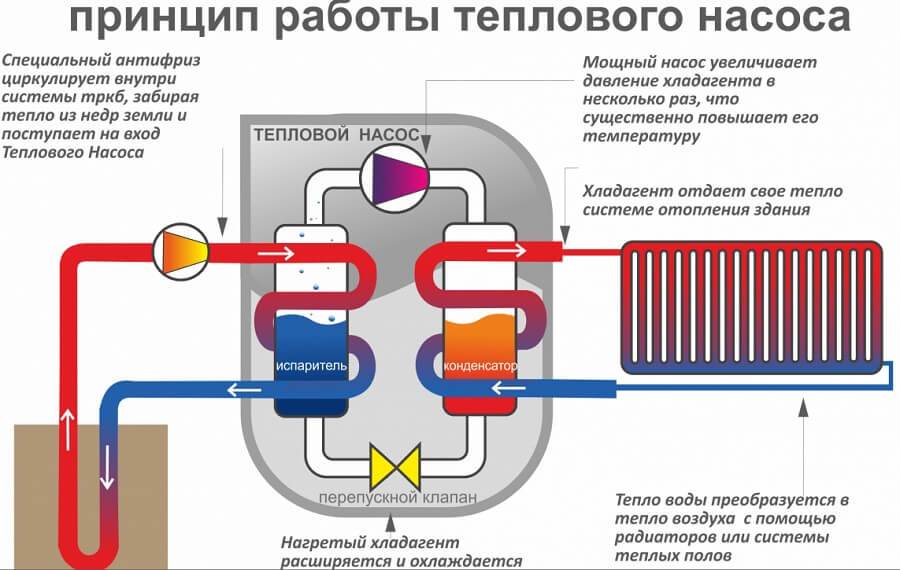

Принцип работы теплового насоса для отопления

Чтобы подробнее разобраться в процессе поглощения энергии и передачи ее в здание хочу поочередно описать работу аппарата.

  1. По трубам наружного теплообменника-испарителя постепенно движется фреон, он получает тепло, проходящее через металлические стенки, хладагент, в свою очередь, после закипания начинает испаряться.
  2. Газ следует в компрессор, этот элемент предназначен для нагнетания давления, основной задачей я считаю поднятие точки кипения вещества, чтобы фреон конденсировался при максимальном значении температуры.
  3. Газ, пройдя через внутренний блок, обращается в жидкое состояние и в этот момент отдает энергию.
  4. Прежде чем пройти повторный цикл, жидкая форма хладона пропускается через ресивер-влагоотделитель и дроселирующий аппарат.

Я узнал, что для ТН могут применяться разные виды терморегулирующей арматуры, это обусловлено желанием производителей максимально снизить давление хладагента перед процессом испарения.

1 Конструкция и принцип действия

С ростом габаритов жилых помещений создать комплекс, позволяющий повысить температуру, становится всё сложнее. Как правило, это многоконтурные схемы, требующие точного расчёта и проектирования. Эффективность решения зависит также и от диаметра труб, которые при обычном передвижении в них воды имеют большой размер. Поэтому для обеспечения постоянного хода теплоносителя монтируются специальные помпы разных видов, что повышает производительность в несколько раз. Основные части подобного устройства следующие:

  • корпус из металла или сплава, не подверженный коррозии;
  • электродвигатель;
  • крыльчатка, представляющая собой колесо с лопастями.

После включения питания ротор мотора начинает вращение, которое передаётся на лопатки нагнетателя. В таком случае в рабочей камере возникает разрежение, поступающее во входную магистраль. За счёт этого совершается всасывание жидкости. На неё оказывает воздействие центробежная сила, которая создаётся во время кручения. Давление растёт, и вода выталкивается с некоторым напором в отопительные трубы через нагнетательный коллектор. Циркуляция в контуре и преодоление силы трения внутри магистрали становятся возможными благодаря напору струи теплоносителя.

Если правильно подобрать насос для системы отопления, прогрев помещений происходит быстро. Поддерживать благоприятную температуру можно с помощью регулировки скорости вращения аппарата. Кроме того, экономятся ресурсы, с воздействием которых повышаются градусы жидкости.

Расчет циркуляционного насоса

Циркуляционный насос в отопительной системе дома должен решать главную задачу: обеспечивать достаточную для отдачи нормированного количества прокачку рабочего тела. То есть, прокачивать по трубам проходить такой объем теплоносителя, который при остывании в одном цикле передаст воздуху комнат энергию, указанную в СНиП (как минимум).

При расчете используются нормы для самого холодного времени года. А именно, при требованиях отдачи тепла на уровне 173-177 Вт/кв.м в условиях температуры воздуха на улице от -25 до -35 градусов. Данная норма действительна для одно- и двухэтажных строений. В домах большей высоты принимается отдача в 100 Вт/кв.м.

По данным показателям вычисляется, в первую очередь, мощность главного нагревателя, электрического, газового, жидко или твердотопливного котла. Основной параметр циркуляционного насоса, расход или производительность, быстро и удобно вычисляется на основании характеристик отопителя. Для этого достаточно поделить мощность котла в Ваттах на дельту температур, показатель остывания воды за один рабочий цикл. Это разница между подачей и обраткой. На практике ее принимают равной 20-25, так как на выходе котла теплоноситель имеет 80-95%, а после прохода через батареи от 60 до 70 градусов Цельсия.

Однако вычислить производительность насоса — только половина дела. Его характеристик должно быть достаточно для преодоления гидравлического сопротивления всей сети труб внутри дома. Оно приводится к параметру напора насоса в таком соотношении: 100 Па/м соответствует 0,01 м.

Для расчета гидравлического сопротивления трубной сети внутри дома игнорируют его этажность. Причина проста: длина труб подъема воды от котла практически всегда равна протяженности обратки. Для расчета гидравлического сопротивления обычно используют специальные формулы, учитывающие все особенности распределительной сети.

Пример расчета циркуляционного насоса

Есть и упрощенный вариант расчета. В расчете используются следующие допущения:

  • один метр прямой трубы создает сопротивление от 100 до 150 Па на каждый метр, в зависимости от материала;
  • использование фитингов увеличивает сопротивление сети на 30%;
  • при использовании трехходовых смесителей нужно добавить еще 20% от прямого сопротивления к конечному результату.

Порядок расчета выглядит так: сначала измеряют общую протяженность труб. Умножая ее на нормированное сопротивление, получают базовый результат. Затем к нему добавляют потери. То есть, прибавляют проценты для фитингов, смесителей, поворотов. Если сеть построена по однотрубной схеме и в радиаторах используются терморегулирующие вентили, к итоговому результату добавляют 70% от базового значения сопротивления.

Существует мнение, что полученные в итоге расчетов целевые параметры циркуляционного насоса описывают технический максимум. А на практике можно взять устройство с заниженными показателями. Однако упрощенный расчет означает достаточно серьезный люфт в итоговых результатах. Множество факторов остаются неучтенными.

Почему нужен насос для отопления в частном доме?

Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.

Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.

Принцип действия помпы в системе достаточно прост и основан на законах термодинамики: на входе теплоноситель принудительно всасывается в систему, а на выходе, за счет создаваемой крыльчатками циркулярного насоса центробежной силы, выталкивается.

Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.

Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.

Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:

  • возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;

  • в качестве устройства для регулирования температуры в помещении.

Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского).

Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.

Принцип действия теплового насоса

Теплоноситель нагревается от источника низкопотенциального  (5…10 °С) тепла. Насос сжимает хладагент, температура которого при этом повышается (50…60 °С) и нагревает теплоноситель системы отопления или ГВС.

В процессе работы ТН задействованы три тепловых контура:

  • наружный (система с теплоносителем и циркуляционным насосом);
  • промежуточный (теплообменник, компрессор, конденсатор, испаритель, дроссельный клапан);
  • контур потребителя (циркуляционный насос, тёплый пол, радиаторы; у ГВС – бак, точки водоразбора).

Сам процесс выглядит следующим образом:

Контур съёма тепловой энергии

  1. Грунт нагревает солевой раствор.
  2. Циркуляционный насос поднимает рассол в теплообменник.
  3. Раствор охлаждается хладагентом (фреоном) и возвращается в грунт.

Теплообменник

  1. Жидкий фреон, испаряясь, забирает тепловую энергию у рассола.
  2. Компрессор сжимает хладагент, его температура резко повышается.
  3. В конденсаторе фреон через испаритель отдаёт энергию теплоносителю отопительного контура и снова становится жидким.
  4. Остывший хладагент, через дроссельный клапан уходит к первому теплообменнику.

Отопительный контур

  1. Подогретый теплоноситель отопительной системы подтягивается циркуляционным насосом к рассеивающим элементам.
  2. Отдаёт тепловую энергию воздушной массе помещения.
  3. Остывший теплоноситель по обратной трубе возвращается к промежуточному теплообменнику.

Видео с подробным описанием процесса:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
