Монтаж циркуляционного насоса в систему отопления и схема установки

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

  • Как выбрать аккумуляторы для ИБП
  • Как подключить электрический котел отопления
  • Схема подключения дифференциального автомата

Сам электрик — энциклопедия домашнего мастера

Врезка циркуляционного насоса

В случае если ранее насос не был включен в состав системы отопления, требуется его «врезка» в трубопровод. Так как данная операция требует от исполнителя некоторых навыков и наличия специального оборудования, ее можно доверить профессионалам, либо же выполнить работу самому, предварительно ознакомившись с технологией монтажа трубопроводов. Порядок работ и перечень используемого оборудования будут зависеть от выбранного способа врезки и материала трубопровода.

Существуют 2 способа врезки циркуляционного насоса:

  1. на основном участке трубопровода;
  2. на обводном участке (байпасе).

Установка агрегата на основном участке предполагает меньшие затраты времени и средств, но имеет один существенный недостаток. Насос работает от сети электропитания, поэтому при таком способе монтажа во время отключения света в квартире или доме отопление не сможет функционировать.

Второй способ более сложный, но обеспечивает системе обогрева повышенный уровень автономности. В данном случае при работе системы в обычном режиме теплоноситель движется по обводному каналу, а соответствующий участок основной магистрали перекрыт с помощью специально установленного шарового крана. Во время отключения электроэнергии кран открывается, и жидкость перемещается по трубопроводу естественным способом.

Схема установки насоса на обводном канале (байпасе).

Данный вариант хоть и распространен, имеет один большой недостаток – кран на основной магистрали. Лучше если вместо крана установлен шаровой клапан.

Установка насоса на подаче газового напольного котла в системе отопления с естественной циркуляцией. Статья на тему “Как выбрать газовый котел” возможно, будет Вам полезна.

В нормальном режиме работы клапан закрыт избыточным давлением созданным насосом над шаром. Если насос обесточен – шар поднимается под давление воды движущейся естественным образом по магистрали. Данный вариант актуален, если установка насоса по тем или иным причинам выполняется на «подаче».

Монтажный комплект для врезки насоса включает в себя:

  • трубы нужного диаметра;
  • элементы трубопроводной арматуры;
  • накидные гайки (для полипропиленовых трубопроводов) или сгоны (для стальных труб);
  • грязевой фильтр;
  • запорные краны;
  • обратный клапан.

Диаметр труб для врезки должен соответствовать диаметру уже установленного трубопровода, а их суммарная длина определяется по результатам замеров на участке предполагаемой установки насоса. Таким же образом подбирается и комплект трубопроводной арматуры. Накидные гайки (или сгоны) служат для быстрого монтажа и снятия насоса.

Грязевой фильтр устанавливается непосредственно перед входом в агрегат. Он необходим для защиты насоса от попадания загрязнений, источником которых могут быть отложения на внутренней поверхности трубопроводов. Дренажное отверстие фильтра должно быть направлено вниз для обеспечения возможности его периодической очистки.

Запорные краны ставят на входе в насос перед фильтром и на выходе из него, чтобы при необходимости агрегат можно было демонтировать без остановки всей системы. При монтаже нагнетателя на обводном участке, дополнительный кран устанавливается на основной магистрали параллельно насосу. Обратный клапан предназначен для защиты системы от гидравлических ударов. Он монтируется на выходе из насоса перед запорным краном.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Корректная работа насоса на отопление

Принудительная циркуляция в частном доме используется с целью прогрева всех труб отопительной системы. Все потребители системы должны получать достаточное количество тепла полноценного обогрева помещений. Это обеспечивается за счет достаточного напора. Под давлением в сопротивление гидравлической силе вода в трубах заполняет все точки системы. Расчеты оптимального давления лучше доверить профессиональным инженерам, которые могут просчитать все нюансы.

В случае с регулируемыми насосами в продаже вы найдете модели с вращениями ротора от 3 до 7 положений. Тогда в частном доме появляется возможность регулирования напора – уменьшение или увеличение, ориентируясь на температуру в помещении. Оптимальная скорость жидкости в системе рассчитывается и по упрощенной схеме:

  • запустите систему отопления;
  • зафиксируйте два температурных показателя – на входе в котел и на выходе;
  • разница температур должна быть 10-20 градусов. Если этот показатель выше, рекомендовано увеличить скорость вращения. Если же температурная разница меньше 10 градусов, потребуется снижение напора;
  • замерьте новые показатели через время.

В идеале средние показатели разницы должны быть в пределах 15 градусов в двух положениях. Скоростных режимов в устройстве может быть несколько. Чаще всего встречается 3 позиции, но может быть и больше. При настройках оптимального напора не рекомендовано переключать режимы при рабочем положении циркуляционного насоса. В этом случае отключите агрегат от системы, выберите другую позицию, после этого подключите снова.

Если у вас нет пирометра, определить температурные показатели можно только по установленным на магистрали термометрам. Ориентируйтесь на температурный диапазон с разницей 10-20 градусов. Если у вас не получается достигнуть показателя в этих показателях, циркуляционный насос на отопление подобран неправильно. Неэффективность системы оборачивается большим потреблением теплового источника и плохим прогревом помещения.

При неэффективной работе циркуляционного насоса вы сталкиваетесь с увеличенным расходом топлива. Также прослеживается большая нагрузка на отопительный котел. Вода должна быть оптимальной температуры – не слишком холодной или горячей.

Непосредственная установка

Процесс установки насоса на отопление требует предварительной покупки оборудования с разъемной резьбой. В случае его отсутствия монтаж будет затруднен необходимостью самостоятельного подбора переходных элементов. Для долгосрочного функционирования также понадобится фильтр глубокой очистки и обратные клапаны, обеспечивающие работу под давлением.

Монтаж осуществляют с помощью набора гаечных ключей соответствующих размеров, запорной арматуры и байпасов, равных диаметру стояка.

Место для врезки

При подключении насоса необходимо учитывать его периодическое техобслуживание и ставить в зоне прямой досягаемости. Приоритетное место установки также определяется другими нюансами. Раньше мокрые насосы часто монтировались в обратных контурах. Охлажденная вода, что омывала рабочую часть оборудования, продлевала сроки эксплуатации сальников, роторов и подшипников.

Детали современных циркуляционных приборов выполнены из прочного металла, защищенного от воздействия горячей воды, и потому могут свободно крепиться на подающем трубопроводе.

Повышение эффективности

Правильно смонтированный насосный агрегат может увеличить давление в зоне всасывания, и тем самым повышает эффективность отопления. Схема подключения подразумевает установку прибора на подающем трубопроводе недалеко от расширительного бачка. Это создает высокотемпературную зону на заданном участке обогревательного контура.

Перед врезкой байпаса с насосом понадобится убедиться в способности аппарата выдерживать натиск горячей воды. Если частный дом оборудован теплым полом, прибор нужно установить на линии подачи теплоносителя – это обезопасит систему от появления воздушных пробок.

Аналогичный способ подходит для мембранных баков – байпасы крепятся на обратке в минимальной близости от расширителя. При этом может быть усложнен доступ к агрегату. Проблему исправит монтаж на поставляющем контуре с врезкой вертикального обратного клапана.

Структурная схема

Установка циркуляционного оборудования требует соблюдения правил, касающихся последовательности крепления элементов:

  • шаровые краны, монтирующиеся по бокам насоса, обеспечивают возможность его снятия с целью проверки или замены;
  • фильтр, врезанный перед ними, защищает систему от включений, засоряющих трубы. Песок, окалина и мелкие абразивные частицы быстро разрушают крыльчатку и подшипники;
  • верхние части байпасов оснащаются клапанами для стравливания воздуха. Они могут открываться вручную или работать в автоматическом режиме;
  • схема правильного монтажа «мокрого» насоса подразумевает его горизонтальное крепление. Стрелка на корпусе при этом должна совпадать с направлением движения воды;
  • защита резьбовых соединений обеспечивается применением герметика, а все сопряженные детали укрепляются прокладками.

С целью соблюдения безопасности, подключать насосное оборудование можно только к заземленной розетке. Если заземление еще не проведено, его необходимо обеспечить до начала эксплуатации аппарата.

Зависимость насоса от наличия электричества – не преграда для нормального функционирования. При разработке проекта нужно включить в него возможность природной циркуляции.

Последовательность работ

При подключении к действующей отопительной сети понадобится слить из нее теплоноситель и продуть систему. Если трубопровод активно использовался на протяжении многих лет, его необходимо промыть несколько раз, чтобы удалить из труб остатки накипи.

Функциональная цепочка из циркуляционного насоса и его арматуры монтируется в заранее выбранном месте согласно правилам подключения. Когда установочный цикл завершен и прикреплены все дополнительные приборы, трубы снова заполняются теплоносителем.

Для удаления остатков воздуха нужно открыть центральный винт на крышке аппарата. Сигналом успешного стравливания станет вода, текущая из отверстий. Если насос обладает ручным управлением, газы понадобится выводить перед каждым включением. Для сохранения оборудования и уменьшения вмешательства в процесс обогрева можно поставить автоматический насос с системой контроля работы.

Выбираем место для насоса – на подаче или на обратке

Теоретически устройство принудительной подачи теплоносителя позволяется установить в любом месте поближе к котлу. Он способен выдержать максимальную температуру 110°. Но на деле к такому способу прибегают редко, прежде всего из практических соображений. Конечно, температура воды в котле не достигнет 110°, но близкой к ней может быть. Постоянная повышенная температура не прибавит насосу дополнительных лет жизни.

Но это касается, в первую очередь, систем частного дома со старыми котлами без терморегулятора, особенно твердотопливных, где вода даже может закипеть. В современных котлах рабочая температура поддерживается термореле, она редко превышает 60°. Установка циркуляционного насоса на подаче в таком случае практически не укоротит срок его службы. К тому же, вода, выходящая из котла, гораздо чище той, что поступает через обратку. Даже фильтр, который устанавливается с насосом, не может гарантировать полную очистку воды.

Лучше всего устанавливать насос между котлом и расширительным баком

Большинство рекомендаций все-таки касаются монтажа насоса на обратной магистрали. Обосновывается это тем, что в верхней части котла при работе собирается воздух, на подаче он вытягивается насосом, создается вакуум. Высока вероятность того, что котел в этой части закипит. На обратке вода будто вдавливается насосом в котел, пространство с воздухом не создается. Котел всегда остается полностью заполненным.

На рисунке приведена схема монтажа насоса, где: 1 – нагревательный прибор, 2 – автоматический воздушный клапан, 3 – тепловой клапан, 4 – батарея отопления, 5 – балансировочный клапан, 6 – расширительный бак, 7 –шаровый кран, 8 – фильтр, 9 – устройство принудительной циркуляции, 10 – манометр, 11 – предохранительный клапан.

Врезка насоса в систему возможна и на подаче в системе открытого типа, и на обратку в закрытую систему с мембранным расширительным бачком, но можно и в открытую систему. Агрегат следует устанавливать между котлом и расширительным баком. Лучше одновременно с установкой циркуляционного насоса заменить обычный расширительный бачок мембранным закрытого типа, если предусмотрена установка насоса на обратку.  Вода в нем не контактирует с воздухом, остается чистой, трубы не ржавеют. Мембранный бак устанавливается на обратке перед циркуляционным насосом.

Выбор подходящего агрегата

При выборе насоса обращают внимание на два главных параметра: силу потока теплоносителя и гидравлическое сопротивление, которое преодолевается им при создании напора. При этом характеристики приобретаемого циркуляционного насоса должны быть на 10-15 % ниже расчетных значений. Если произвести установку мощного насоса в систему отопления, то можно столкнуться с проблемой увеличения потребляемой мощности, появления излишнего шума, быстрого износа деталей оборудования

Маломощный насос не сможет обеспечить перекачку теплоносителя в нужном объеме. Многие модели современных циркуляционных насосов снабжены электронными или ручными регуляторами скорости вращения вала электродвигателя. Наиболее высокое значение КПД достигается на максимальных оборотах вала

Если произвести установку мощного насоса в систему отопления, то можно столкнуться с проблемой увеличения потребляемой мощности, появления излишнего шума, быстрого износа деталей оборудования. Маломощный насос не сможет обеспечить перекачку теплоносителя в нужном объеме. Многие модели современных циркуляционных насосов снабжены электронными или ручными регуляторами скорости вращения вала электродвигателя. Наиболее высокое значение КПД достигается на максимальных оборотах вала.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Рекомендации по порядку монтажа насоса

Этой работой следует заниматься в так называемое «межсезонье». Но если возникла необходимость провести установку в отопительный период, котел требуется «заглушить» и дождаться, когда температура теплоносителя упадет – это элементарные вещи, не нуждающиеся в дополнительных комментариях.

  • При необходимости монтажа байпаса его лучше собрать отдельно, установив все элементы арматуры и циркуляционный насос. Останется лишь сделать врезку в трубу.
  • Следующий этап – стравливание воздуха с одновременным контролем системы с целью обнаружения протечек.

После этого можно смело переключать контур на работу с насосом.

Полезные советы

Циркуляционные насосы подразделяются на 2 группы, по специфике расположения ротора – «мокрые» и «сухие». В чем разница? Не вдаваясь в особенности инженерных решений, достаточно лишь отметить плюсы и минусы каждой модификации.

С ротором «сухим». Более высокий КПД. Но есть и недостатки – повышенная «шумность», необходимость регулярного обслуживания (в первую очередь, смазка уплотнителей) и особые требования к условиям эксплуатации. Такие циркуляционные насосы обязательно устанавливаются в отдельных, причем абсолютно чистых помещениях. Объяснение простое – малейшая запыленность приводит к снижению их эффективности или поломке.

Рекомендация – «сухой» насос целесообразно приобретать, если в самом котле его аналог отсутствует, и изделие является единственным устройством, обеспечивающим циркуляцию воды по трубам системы отопления.

С ротором «мокрым». Как правило, эти насосы монтируются чаще. Дело в том, что все современные бытовые отопительные котлы изначально укомплектованы таким прибором (располагается под кожухом агрегата), а вновь устанавливаемый служит лишь дополнительным элементом, обеспечивающим лучшую циркуляцию теплоносителя. Например, при неправильном выборе модели теплогенератора, при увеличении протяженности контура обогрева, при установке радиаторов, не предусмотренных первичной схемой.

Минус такого насоса – низкий КПД. Но с учетом, что он в системе не единственный, данный недостаток нивелируется, так как особо не отражается на эффективности отопления. Дополнительное преимущество – не требуется тех/обслуживание. Такие насосы исправно функционируют до полной выработки ресурса при условии, что соблюдены правила их установки.

Рекомендация – если в бытовом котле уже есть «свой» насос, то можно смело выбирать изделие с «мокрым» ротором.

Как установить циркуляционный насос в систему отопления

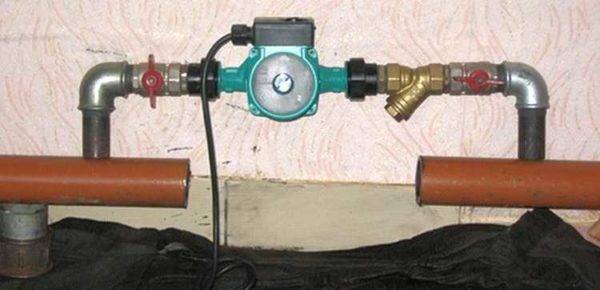

Монтаж помпы осуществляется через байпас (участок трубы меньшего диаметра, чем основной трубопровод, который будет страховочной веткой, на случай отключения электричества). Если не установить байпас, то выход насоса из строя, или отключение света, приведёт к полной остановке всего отопления.

Диаметр байпаса должен совпадать с диаметром входных отверстий на насосе.

Устанавливать насос на байпасе, или на основной ветке – не так важно. Главное, чтобы тот участок трубы, который будет резервным, был оснащён запорной арматурой

Лучше, если это будет обратный клапан, тогда поток перенаправляется автоматически. Ручной вариант – обычный шаровый кран.

Его нужно будет перекрывать каждый раз, когда подключается насос, и открывать, когда система работает без насоса.

Инструкция по шагам:

  1. Слить воду из системы (этого не обязательно делать, если предстоит замена насоса,- достаточно будет перекрыть краны).
  2. При помощи болгарки вырезается небольшой участок трубы в том месте, где будет устанавливаться обратный клапан.
  3. С двух сторон привариваются сгоны (патрубки с резьбой).
  4. Устанавливается обратный клапан. Стрелка на корпусе должна совпадать с направлением движения потока.
  5. Справа и слева от клапана при помощи широкого сверла, или сварки делаются отверстия. Их диаметр равен диаметру трубок байпаса.
  6. При подобных работах, окалина и металлические частицы неизбежно будут падать внутрь трубы. Так что следующий этап – генеральная уборка. Всё нужно вымести, вычистить, трубы промыть.
  7. На две трубки, согнутые под 90°, навариваются сгоны.
  8. Трубки со сгонами привариваются к основной трубе отопления.
  9. На сгоны монтируются шаровые краны (они будут по обеим сторонам помпы и, в случае необходимости, перекроют доступ воды, чтобы можно было поменять фильтр, насос и выполнить любые другие операции, не сливая воду).
  10. Определите правильное положение насоса. Стрелка на его корпусе также должна располагаться по ходу движения теплоносителя.
  11. Определив, где в будущем у помпы будет вход, на этом месте монтируется фильтр, который защитит крыльчатку и внутренние детали от повреждения. Фильтр нужно будет периодически чистить (если возможно) или менять. Можно поставить даже два фильтра – грубой и тонкой очистки.
  12. Прокрутить вручную вал прибора и после этого установить на нужное место.
  13. Система заполняется водой.
  14. На корпусе помпы приоткручивается центральный винт – таким образом будет спущен воздух. При помощи кранов Маевского воздух нужно будет спустить со всех радиаторов и вновь подлить воды. Процедуру повторяют несколько раз.
  15. Насос включается в розетку 220 В (ни в коем случае нельзя допускать работу «на сухую»). Производится пробный пуск. Первое время, пока в системе ещё есть воздух, к звуку работы помпы, могут примешиваться булькающие звуки. Воздух желательно стравливать до последнего.

Есть альтернативный вариант. Установить запорную арматуру можно не на байпасе, а перед и после него.

Также и фильтр, поставленный на входе перед байпасом, будет защищать от грязи не только насос, но клапан.

Нужно только учитывать, что арматура большего диаметра стоит дороже.

Места соединений обрабатываются герметиком, либо собираются на ФУМ-ленту.

Закрытые системы – зависимы от электричества. Нет света – отключается и отопление. Ситуацию может исправить установка источника бесперебойного питания для циркуляционного насоса, который может обеспечивать дом накопленной в аккумуляторах энергией от нескольких часов, до нескольких суток.

Механизм насоса имеет свойство как бы «залипать», после периода длительного простоя. Поэтому в летний период, раз в месяц или два, включайте насос и дайте системе поработать минут 10 – 20.

Основные разновидности

Все циркуляционные насосы для систем отопления делятся на два конструктивных типа: устройства с «сухим» ротором и насосы циркуляционные с «мокрым» ротором.

В циркуляционных насосах первого типа, что понятно уже из их названия, ротор не контактирует с жидкой рабочей средой – теплоносителем. Крыльчатка таких помп отделена от ротора и статора уплотнительными стальными кольцами, прижимающимися друг к другу при помощи специальной пружины, компенсирующей износ этих элементов. Герметичность данного уплотнительного узла в процессе работы насоса обеспечивает тонкая прослойка воды между стальными кольцами, формирующаяся за счет разницы между давлениями в системе отопления и во внешней среде.

Циркуляционные насосы для отопления с «сухим» ротором отличаются достаточно высокими КПД (89%) и производительностью, но есть у гидромашин данного типа и недостатки, в том числе сильный шум при работе и сложность в эксплуатации, техническом обслуживании и ремонте. Как правило, насосами данного типа оснащают отопительные системы промышленного назначения, в бытовых системах обогрева они используются достаточно редко.

Одноступенчатый циркуляционный насос с «сухим» ротором

Циркуляционный насос для систем отопления, оснащенный ротором «мокрого» типа, – это устройство, крыльчатка и ротор которого находятся в постоянном контакте с теплоносителем. Рабочая среда, в которой происходит вращение ротора и крыльчатки, выполняет роль смазки и охлаждающей жидкости. Статор и ротор насосов данного типа изолируются друг от друга при помощи специального стакана, изготовленного из нержавейки. Такой стакан, внутри которого располагаются вращающиеся в среде теплоносителя ротор и крыльчатка, защищает обмотку статора, находящуюся под напряжением, от попадания на нее рабочей жидкости.

КПД насосов данного типа довольно невысокий и составляет всего 55%, но технических возможностей такого устройства вполне достаточно для того, чтобы обеспечить циркуляцию теплоносителя в системах обогрева домов не слишком большой площади. Если говорить о достоинствах циркуляционных насосов с «мокрым» ротором, то к ним следует отнести минимальное количество шума, издаваемого при работе таких устройств, высокую надежность, простоту в эксплуатации, техническом обслуживании и ремонте.

Циркуляционный насос «мокрого» типа
