Устройство крана в ванной

Назначение

Шаровые краны являются запорными механизмами нового поколения со своими отличительными особенностями и разными сферами использования.  Эти универсальные устройства могут применяться на трубах с диаметром разного размера. Устройство используется в системах с водой, для перемещения жидких и газообразных веществ.

Шаровые краны водяные необходимы в системах водоотведения, отопительной системе и городских коммунальных системах. Они также применяются в роли одного из элементов арматуры для регулировки водного напора. Они являются незаменимыми во всей системе трубопровода. Чаще остальных областей они имеют применение при монтаже оборудования для сантехники и отопления, газопроводов и системы водопровода.

Использование шаровых кранов возможно в широком диапазоне температур в средах с различной степенью агрессивности. Это качество обусловлено применением высококачественных стальных сплавов при изготовлении оборудования данного вида. Эти краны постепенно стали лидерами по применению.

Как установить вентиль на трубу

Способ установки зависит от выбранного вида вентиля.

Монтаж резьбового вентиля

Установка резьбового вентиля водоснабжения производится по следующей схеме:

  • если резьбы на трубах нет, то ее можно нарезать при помощи специального оборудования. Для этого используется плашка нужного размера. Нарезка резьбы производится при вращении плашки по трубе. Для удобства можно применять плашкодержатель;
  • на концы труб надеваются контргайки, являющиеся фиксаторами вентиля;
  • резьба герметизируется. В качестве герметика можно использовать ФУМ-ленту, льняную нить ил специальную нить Тангит Унилок;
  • вентиль накручивается на уплотненную резьбу и фиксируется контргайками.

Монтаж фланцевого вентиля

Установить вентиль на водопроводную трубу при помощи фланцев можно по следующей схеме:

  • на концы труб методом дуговой сварки крепятся фланцы;
  • между фланцами на трубах и фланцами на кране устанавливаются резиновые прокладки, позволяющие достичь герметичности соединения;
  • фланцы скрепляются между собой болтами.

После установки вентиля любым способом рекомендуется проверить герметичность соединений. Для этого вода подается в систему постепенно.

Таким образом, выбрать вентиль для водопровода и установить его, зная простые инструкции, можно своими силами. Для этого не требуется специальных навыков и большого набора инструментов.

Общие сведения

Разновидности смесителя, их устройство

Вентильный тип устройства состоит из двух вентилей, которые при вращении дают в кран воду нужной температуры и напора. В смесителе данной типа легкая конструкция, ее легко отремонтировать, если понадобится. Во время замены деталей стоит соблюдать пошаговую инструкцию.

Однорычажный тип представляет собой рычаг, с помощью которого подается вода в кран при повороте его в сторону либо поднятии вверх. Данный прибор внутри конструкции содержит шар, имеющий специальные прорези. Он контактирует с рычажным механизмом. Сквозь отверстия течет вода разной температуры, которая в последствие смешивается. Сила напора изменяется, когда смещается угол расположения рычага.

Если смеситель в основе имеет керамический картридж из двух пластин, то при изменении положения рычага, пластины контактируют между собой, смещаясь. При этом происходит смешивание горячей воды с холодной.

Уплотнители для буксового крана бывают: -из керамики, -из резины.

Расположенные в вентильной головке узлы подлежат замене. Кран – букс в своем составе может иметь, как тройники, так и патрубки. С помощью тройника соединяются сразу несколько контуров, кран из патрубков имеет особую разводку.

Положительные свойства смесителя с рычагом:

3.внешне выглядит красиво.

4.удобен для сборки.

Внимание! Рычажный тип смесителя не поддается ремонту, так как имеет особенности в строении корпуса, при необходимости меняют весь узел

Разновидности переключателей

Кран переключается на душ при помощи специальных механизмов, которые бывают:

Картриджный тип переключателя считается самым простым, широко применяемым. В основном устройство ломается из-за износа резинового уплотнителя в виде кольца, который расположен между рычагом смесителя и его корпусом. На уплотнитель влияет влага, механические воздействия, поэтому она истирается. Плохие прокладки следует заменить на новые, методом разбора устройства.

Запорная арматура. Вентили и системы герметизации

Для того чтобы прекратить подачу воды применяют разные сантехнические приспособления. В том числе в сантехнических системах герметизации используются разнообразные резиновые прокладки, сферические пробки и керамические диски. Все эти элементы нуждаются в регулярном уходе и профилактике.

Устройство водопроводного вентиля. Запорного крана. 1 — прокладка; 2 — уплотнительная шайба; 3 — седло; 4 — корпус.

Вентили и запорная арматура

Вентили и запорные краны наиболее распространенные и недорогие представители сантехнической запорной арматуры, которую применят в быту. Они достаточно долговечны, но их части могут быстро приходить в негодность. Встроенная резиновая прокладка опирается на плоскую часть крана, которая называется седло. Как правило, такие прокладки ставят в латунных распределительных кранах, а также в дешевых смесителях. Устанавливая запорный кран, нужно соблюдать направление движения воды.

Закрытый кран (слева), открытый кран (справа)

Шаровые вентили и краны

Краны и шаровые вентили, или вентили с шаровым золотником, как правило, используют в распределительных водопроводных системах. По сравнению с обычными водопроводными кранами, шаровые краны более эффективны, обладают большей износостойкостью и меньше шумят.

Шар с отверстием, выполненный из нержавеющей стали, фиксируется между двумя двумя прокладками. Когда шаровый кран закрыт, шар блокирует поток воды. При открытии вентиля, шар пропускает воду, через имеющееся в нем отверстие. Особенностью шаровых кранов является их не пригодность к ремонту, если вентиль выходит из строя его необходимо заменить новым.

Вентиль крана закрыт

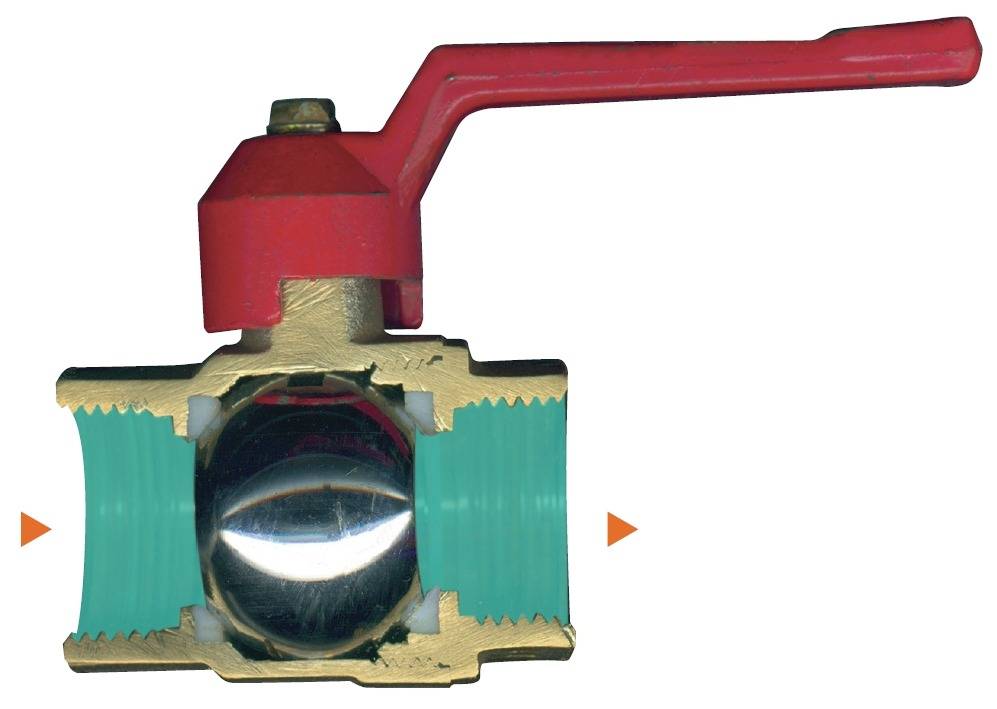

Вентиль шарового крана открыт

Керамические диски кранов и смесителей

Керамические диски кранов и смесителей обеспечивают возможность открывать, закрывать и смешивать воду. Система керамических дисков применяется в смесителях высокого качества. Использование керамических дисков упрощает открывание и закрывание крана, обеспечивая регулировку температуры воды. Керамические диски более надежны и значительно менее восприимчивы к образованию известкового налета.

Принципиальная схема работы смесителя с керамическими дисками. 1. Система перекрывания воды; 2. Керамические диски; 3. Подача горячей воды; 4. Подача холодной воды

В зависимости от конструкции системы керамические диски могут непосредственно контактировать друг с другом или находиться в специальном встраиваемом патроне. В случае необходимости керамические диски можно заменить новыми. Уход и обслуживание смесителей с керамическими дисками заключается в замене уплотнителей и смазке трущихся деталей. При этом смазывать сами керамические диски категорически запрещено.

Принцип действия смесителя с керамическими дисками.

Подача теплой воды

Подача воды перекрыта

Подача горячей воды

Подача холодной воды

Материалы

Какие конкретно варианты вероятны?

Латунь. Латунные краны для водопровода наиболее распространены благодаря низкой стоимости, химической и коррозионной стойкости, и несложной обработке относительно мягкого металла. Как правило латунь защищается декоративным хромо-никелевым покрытием, которое, но, не воздействует на долговечность изделий.

Латунь. Из нее изготавливаются декоративные корпуса — в частности, антикварные — водопроводных кранов и смесителей. Латунь — один из наиболее жёстких и износостойких металлов, что гарантирует большой срок работы подвижных элементов сантехнических устройств.

Нержавеющая сталь также выгодно отличается от бронзы высокой износостойкостью. Помимо этого, поверхность полированной нержавейки легко очищается, что разрешает применять ее для так называемой молочной (пищевой) запорной арматуры.

Уточним: по понятным обстоятельствам износостойкость ответственна только для подвижных элементов конструкции, соприкасающихся между собой. Раз так — латунь либо нержавеющая сталь увеличивают ресурс устройства только в том случае, если из них изготовлен не только корпус, но и кранбуксы. Для однорычажного смесителя с полимерно-керамическим картриджем прочность металла ответственна разве что при падении на пол в ходе монтажа.

Силумин (сплав алюминия с кремнием). Изготовленные из него водопроводные краны для кухни и ванной (для смесителей он, к счастью, практически не употребляется) отличает низкая цена и столь же низкая механическая прочность, не всегда разрешающая прибору хотя бы пережить установку. Очевидная инструкция — заметив такое изделие, отойти от него как возможно дальше.

Керамика. Из нее изготавливались корпуса некоторых отечественных смесителей для ванных в 70-90 годах прошлого века. Характерной изюминкой этих смесителей была свойство взрываться при резком трансформации температуры воды.

Пластик (ПВХ). Недорогие пластиковые кухонные смесители (в большинстве случаев, произведенные в Китае) сейчас возможно встретить в продаже. На удивление, каких-либо больших недочётов, не считая затрапезного внешнего вида уже через полгода эксплуатации, у них нет.

Любопытно: в прайс-страницах магазинов сантехники иногда возможно встретить чугунные водопроводные краны. Но в реальности таких изделий не существует: под этим названием в большинстве случаев прячутся чугунные винтовые вентиля для подводок.

Конструкции смесителей нового поколения

Естественно, что разные виды смесителей будут иметь отличную друг от друга стоимость. Последние модели европейских производителей имеют высокую цену, что обусловлено высоким качеством изделия и материала, из которого оно выполнено, а также широким функционалом и отменным уровнем комфорта при эксплуатации.

Разборка двухрычажного смесителя

Одним из таких образцов считается смеситель с термостатом, который позволяет настраивать желаемую температуру воды и ее напор. Благодаря наличию термостатической детали происходит корректировка температурного режима воды. Термостат автоматически определяет, какой объем холодной и горячей воды потребуется, чтобы ее подача осуществлялась в заданных параметрах.

При установке стоит внимательно осуществлять подключение смесителя к подводящим трубам горячей и холодной воды. В противном случае, если вы перепутаете трубы, то устройство будет работать неправильно.

Наиболее важным положительным свойством таких смесителей является его безопасность для здоровья человека. В случае отключения воды, холодной или горячей, нет риска получить ожог или попасть под ледяной душ. Умный механизм оборудования просто прекратит подачу воды.

Но гордостью инновационных технологий сантехники считаются бесконтактные смесители. Такие модели работают в автоматическом режиме и реагируют на появившееся тепло, исходящее от рук человека.

Кроме полностью отличающегося принципа действия, такие сенсорные смесители и выглядят иначе, нежели стандартные образцы. В их конструкции полностью отсутствуют какие-либо вентили или рычаги. Включение подающей воды происходит посредством запорного клапана, который работает в соответствии с данными датчика. Внутри устройства имеется винт, который и влияет на различные показания параметров воды.

Работает такой бесконтактный механизм от электрической сети или батареек. Стоит заметить, что такая линейна моделей может работать в различных режимах: например, автоматически прекратить подачу воды при ее недавнем включении или же при полном заполнении ванны или раковины.

Зачастую преимущества и недостатки современных инновационных моделей смесителей приводят к горячим дискуссиям. С одной стороны, это высокое качество механизма, его надежность, длительный срок эксплуатации, безопасность использования, экономичность и, конечно, удобство и комфорт. С другой стороны, высокая стоимость такого сантехнического оборудования, которая заставляет задуматься о его приобретении. Однако такая покупка подразумевает использование ее в течение достаточно длительного периода времени, что в какой-то мере оправдывает цену, которая окупается.

Ремонт смесителя

Итак, предположим, что вам смеситель вышел из строя и вам нужно осуществить его ремонт. Вариантов развития событий в этом сценарии может быть несколько, например:

  • Вышел из строя картридж (если это рычаговый смеситель с керамическими пластинами)
  • Скопилась ржавчина, которая мешает нормальной работе смесителя (если это рычаговый смеситель с шаровым механизмом)
  • Износились прокладки или исчерпала свой ресурс кран-букса (если это вентильный смеситель), в результате чего появились протечки
  • Образовалась трещина в корпусе и т.д.

Как бы то ни было, помните, что если вы столкнулись с поломкой, и ищите способ, как поменять смеситель своими силами, то знать устройство того типа, смесителя, который установлен у вас дома, очень важно. Наконец, не забудьте, что разборка смесителя для ванной обязательно должна начинаться с отключения воды (как горячей, так и холодной) и подготовки нужных для работы инструментов (разводной ключ, набор рожковых ключей, а также детали, которые, возможно, придется заменить)

Типы и смесителей и их конструкции

Для того чтобы выполнить ремонт смесителя для ванной с душем, вовсе не обязательно вызывать сантехника. Любой кран легко разбирается на части. Если человек разберется в его устройстве, то и ремонт смесителя для ванны с душем будет быстрым и эффективным.

Чтобы узнать, как починить смеситель, необходимо разобраться в том, какие детали той или иной конструкции отвечают за неисправности.

Выделяют три основных категории смесителей для ванной с душем:

  1. Вентильные. Этот тип известен на протяжении многих десятилетий. Конструкция состоит из гусака и двух вентилей. В старых моделях двухвентильных смесителей с червячной передачей установлены резиновые прокладки, деформация которых и приводит к протечкам. Новые модели оснащены механизмом кран-буксы с керамическими дисками. В их центре просверлены отверстия. При повороте вентиля отверстия совпадают – так вода попадает в излив.

  2. Рычажные. Однорычажные смесители отличаются наличием картриджа, где смешивается вода. Снизу картридж зафиксирован на корпусе гайкой, а в верхней части установлен шток, на котором крепится рычаг. Рычагом регулируют подачу и температуру воды.

  3. Сенсорные. Управляются при помощи фотоэлемента, отвечающего за включение и выключение воды. Как правило, ремонт такого смесителя доверяют профессионалам, так как замена датчиков требует наличия специальных навыков.

Смесители для ванной отличаются от прочих наличием переключателя ванна-душ, которые также делятся на несколько видов.

Последовательность работ по установке смесителя

Прежде чем устанавливать новый смеситель, сначала следует снять старый. Для этого и последующей работы вам пригодятся такие инструменты:

  • шестигранники:
  • крупные пассатижи;
  • отвёртка крестовая и плоская;
  • ключи газовые и рожковые;
  • разводные ключи;
  • ФУМ лента.

Как снять старый смеситель своими руками

Избавить ванну от старого крана самостоятельно не будет сложной задачей, но перед тем, как это сделать, не забудьте перекрыть подачу воды.

Нужно не только перекрыть основную магистраль, но и горячую воду, которая в некоторых квартирах и домах подаётся посредством газовой колонки или бойлера. Замена производится в самой ванной, где стены обложены плиткой из кафеля.

Сначала спустите воду с крана, а затем от стены открутите его, но очень аккуратно, чтобы не повредить резьбу на фитинге, которые находятся на самой стене. Если она повредится, то придётся делать капитальный ремонт в помещении с целью сменить фитинг.

После того как вы снимите старый кран, аккуратно почистите фитинг в стене, чтобы удалить оттуда остатки краски и старой подмотки.

Как собрать разборную конструкцию своими руками

Большинство смесителей продаются в разборном виде, поэтому прежде чем устанавливать, их следует собрать

При приобретении конструкции обратите внимание, чтобы в коробке присутствовали все её детали:

  • лейка для душа;
  • гусак;
  • душевой шланг;
  • главный блок;
  • плафоны декоративные;
  • прокладки из резины;
  • эксцентрики.

Каждая деталь должна быть упакована отдельно по маленьким мешочкам – тканевым или целлофановым. Также обязательно проверяйте качество крепёжных эксцентриков, в частности, на предмет целостности их резьбы.

Чтобы собрать конструкцию, присоедините к основному блоку гусак, а также шланг с лейкой, такая работа не должна вызвать затруднений. Однако при сборке не применяйте ключи и не подтягивайте гайки.

Что такое смеситель и какие функции он выполняет?

Система центрального водоснабжения в нашей стране организована так, что горячая и холодная вода подаются к квартире по отдельным трубам. Чтобы при такой конструкции получить ванну нужной температуре, нужно сначала набрать горячей, а затем разбавить ее холодной, что не очень удобно и экономично. Задача смесителей – соединить в своей внутренней камере в нужных пропорциях холодную и горячую воду, чтобы получить струю комфортной температуры. Они выполняют следующие функции:

  1. Смешивание горячей и холодной воды. Так как смешивание потоков происходит внутри прибора, из крана льётся струя сразу нужной температуры, поэтому расход ее снижается, а также уменьшается время, затрачиваемое на наполнение ванны.

  2. Формирование струи. Вода в излив крана смесителей под давлением, благодаря чему создается ровная струя без брызг, которые попадают могли бы попадать на пол и стены ванной.
  3. Переключение воды с душа на кран. Дополнительная функция смесителя для ванны – перенаправление потоков воды из душевой лейки на кран или обратно в случае необходимости.

Устройство однорычажного смесителя

Однорычажные смесители стали очень популярны в последние несколько лет. Причина их популярности в том, что напор и температуру воды можно регулировать одномоментно, а это, согласитесь, очень удобно. Кроме того, при необходимости воду, которая течет из такого смесителя, можно перекрыть мгновенно. Однорычажные смесители могут иметь две разновидности – с рычагом, который расположен вдоль излива, и с джойстиком, который установлен вертикально. В любом случае, для установки такого смесителя нужно следующее:

  • Эксцентрик, на который устанавливается коническая розетка (она выполняет декоративную функцию), а сверху – накидная гайка
  • Уплотнительная прокладка, имеющая сетчатый фильтр. Такая прокладка выполняет сразу две важные функции: во-первых, она фактически выполнят роль фильтра грубой очистки для воды, а во-вторых, она способствует герметизации места стыка накидной гайки и эксцентрика

Что касается центральной части, то вот из чего состоит смеситель однорычажного типа:

  • Рычаг, который устанавливается на винт фиксации
  • Картридж, который прижимается к посадочному месту специальной гайкой

В однорычажных смесителях именно картриджи чаще всего выходят из строя. Не знаете как заменить картридж в смесителе? Нет ничего проще, чем поменять его на новый! Главное – не забыть очистить от известкового налета посадочное место перед тем, как вы поставите новый картридж.

Наконец, механизм для переключения на режим «душ» состоит из:

  • Самого механизма переключения (специальная ручка)
  • Соединительного фитинга
  • Обратного клапана (который стоит внутри соединительного фитинга)
  • Душевого шланга

Если понадобится ремонт смесителя, то конкретно эта часть очень просто разбирается и при необходимости вы можете самостоятельно ее разобрать, почистить, если есть такая необходимость – что-то заменить и собрать заново.

Специфика смесителей для ванной комнаты

Эти смесители отличаются тем, что у них есть специальное отверстие для подключения душевого шланга, а также механизм, переключающий воду с крана на душ и наоборот. Излив может быть фиксированным – являться частью корпуса, или поворотным, когда раковина и ванна находятся близко друг от друга. Элитные модели имеют электронные блоки управления, чтобы сразу выставить нужную температуру воды, напор и направление струи.

Смесители для душа обычно имеют гибкую регулировку и крепятся на держатель для лейки, который монтируется на стену. Формы леек могут быть разнообразными. В ванной можно установить один смеситель для всех потребностей, а можно разные на все точки – умывальник, ванну, душ.

Критерии выбора

Диаметр

Это первое, на что обращают внимание. Определение типа изделия по способу установки (линейная, на углу или с тройным выходом)

Внешний вид. Без видимых дефектов, поверхность-ровная, маркировка-четкая. Допускаемое при использовании давление. Этот параметр должен соответствовать значениям, допустимым в конкретной системе. Корпус. Для использования в быту при подключении сантехники лучше выбрать разборный кран. Он более пригоден к ремонту. А для монтажа центрального водопровода лучше подойдет сварной цельный корпус. Материал изготовления корпуса. Самыми качественными считаются латунные изделия. Главное-не перепутать латунь с силумином. Необходимо сравнить вес нескольких изделий. Латунь очень тяжелая.

Изделия из стали презентабельные, но подвергаются коррозии. Можно приобрести нержавейку, хотя встречаются изделия из нержавеющей стали достаточно редко. Если кран предполагается применять только для холодной воды, можно выбрать и пластик.

Стоимость. Цена-хороший ориентир. Низкая цена должна насторожить. Самые дорогие-итальянские изделия. Немного дешевле краны из Чехии, Венгрии, Испании. Оптимальное сочетание цена-качество в кранах российских и украинских поставщиков.

Устройство смесителя с двумя вентилями

кран-букса

Они до сих пор востребованы в том случае, если интерьер ванной комнаты выполняется в классическом, ретро или кантри стиле. К достоинствам этих смесителей можно отнести их невысокую стоимость в сочетании с длительным сроком эксплуатации. К недостаткам, необходимость периодически менять резиновую прокладку в кран-буксе, которая от низкого качества воды приходит в негодность и смеситель начинает постоянно пропускать воду.

На рынке смесители такого вида можно купить по цене, начиная от 1500 рублей и заканчивая 5000 рублей и выше. К низшей ценовой категории относятся смесители китайского, российского или турецкого производства. Смесители высшей ценовой категории, это продукция таких известных компаний, как: Astracast и Bandini.

Вентиля

Из использующихся в частных и квартирах зданиях запорной арматуры наиболее распространены:

  • Винтовые вентиля.
  • Пробковые вентиля.
  • Шаровые вентиля.
  • Трехходовые краны (пробковые и шаровые).

Винтовые

И описание устройства, и обычные неприятности винтовых кранбукс полностью относятся к винтовым вентилям.

Раздельно стоит упомянуть только пара моментов:

  • Пространство под седлом в большинстве случаев делается карманом, в котором скапливается разный мусор. В случае если напор в смесителях быстро упал — стоит перекрыть стояк, выкрутить головку вентиля и посмотреть в его корпус.
  • В 80-е годы безвестное отечественное предприятие выпустило многочисленную партию вентилей с коническими латунным клапанами. При попытке перекрыть воду клапан довольно часто намертво заклинивает; выкручивая шток, вы вероятнее оторвёте его из оставшегося в седле клапана. При первой же возможности вентиль таковой конструкции лучше заменить.
  • В случае если у вентиля потек сальник, его не всегда нужно набивать. Довольно часто достаточно отвернуть барашек до упора: резьба на штоке подожмет сальниковую набивку через расположенную под ней шайбу.

Пробковые

Вода раскрывается и закрывается поворотом пробки с прорезью в ней. Вода удерживается притертыми поверхностями корпуса и пробки.

Отсутствие утечек по штоку обеспечивается одним из двух способов:

  • Прижимом пробки к корпусу гайкой на хвостовике пробки.
  • Сальниковой набивкой.

Единственная неприятность пробковой конструкции, которую возможно устранить самостоятельно — течь сальника. Для его набивки вода должна быть скинута по обе стороны от вентиля — в другом случае постоянно будет возможность, что пробку, не удерживаемую сальницей, выдавит при мельчайшем смещении.

Шаровые

Как устроен шаровый кран — наиболее надежный и долговечный представитель запорной арматуры?

Его устройство напоминает пробковый вентиль, но с несколькими конструктивными трансформациями.

  • Пробка является шаром с идеально обработанной поверхностью.
  • Герметичность обеспечивается не притиркой к корпусу, а парой фторопластовых либо тефлоновых кольцевых седел.
  • Шток уплотнен резиновым либо полимерным кольцом.

В зависимости от назначения устройство шарового крана может заметно варьироваться:

  1. Корпус возможно разборным (на шпильках либо резьбе) и цельносварным.
  2. Присоединение к трубопроводу может воображать собой резьбы (внутренние либо наружные), фланцы для труб либо патрубки под сварку.
  3. Седла запорного шара смогут быть подпружинены для компенсации их износа.

Единственная обычная неприятность шаровых кранов — течь по штоку, которая устраняется подтяжкой гайки-сальницы либо подмоткой под нее ленты ФУМ.

Трехходовые

Каково назначение и устройство трехходового крана? Назначение — перенаправление потока рабочей среды в один из присоединенных трубопроводов. Скажем, трехходовой кран, установленный на соединении подводки к радиатору и перемычки, способен направить теплоноситель системы отопления или через перемычку, или через батарею, тем самым регулируя степень нагрева помещения.

Устройство трехходового крана и его обычные неисправности всецело дублируют неисправности и устройство вентилей соответствующих типов. Отличие между ними — только в форме выреза и количестве отводов в пробке либо шаре.

Ремонт кнопочного переключателя душ-излив в настенных однорычажных смесителях.

При осмотре кнопочного переключателя проверьте стабильность его работы:

  1. он не должен самопроизвольно переключаться с душевой сетки на излив;
  2. при закрытом положении рукоятки-переключателя подачи воды в смеситель, кнопка должна свободно переключаться —
  • на душ — когда кнопку фиксируют в положение «вверху»;
  • на излив — когда кнопку фиксируют в положение «внизу».

Переключатели ванна-душ, которые по устройству могут быть кнопочные, пробковые и золотниковые, ремонтируют в зависимости от их конструктивных особенностей.

В любом случае перед выполнением ремонта закройте поступление воды в смеситель.

3.1. Способ разборки кнопки переключателя для ремонта.

Способ разборки для ремонта или замены кнопки-переключателя однорычажного смесителя ванна-душ показан на рис.5.

Примечание: *— Шестигранный металлический стержень с расстоянием между противоположными гранями 12…13 мм осторожно вводят в отверстие переходника (рис.6 поз.29). Шестигранный угольник (рис.5) придерживают и отворачивают переходник (рис.6 поз.24). Корпус клапана (рис.6 поз.23) без кнопки (рис.6 поз.16) выталкивают из основания корпуса смесителя (рис.5 поз.4)

Корпус клапана (рис.6 поз.23) без кнопки (рис.6 поз.16) выталкивают из основания корпуса смесителя (рис.5 поз.4)

Шестигранный угольник (рис.5) придерживают и отворачивают переходник (рис.6 поз.24). Корпус клапана (рис.6 поз.23) без кнопки (рис.6 поз.16) выталкивают из основания корпуса смесителя (рис.5 поз.4).

Такие Г-образные шестигранники-ключи обычно используют при работе с электроинструментами.

Кнопочный переключатель при ремонте разбирают в такой последовательности:

  1. сначала снимают гибкий шланг (рис.4 поз.11) с накидной гайкой (рис.4 поз.6) под кнопкой;
  2. затем снимают декоративный колпачок кнопки (рис.4 поз.16), поддев его лопаткой отвёртки, и отвинчивают винт (рис.4 поз.17).
  3. снимают кнопку (рис.4 поз.15);
  4. затем извлекают шток (рис.4 поз.19) вместе с клапаном (рис.4 поз.20), если шток открытый или весь корпус кнопки (рис.6 поз.23), если кнопка с закрытым штоком. Причём кнопка с закрытым штоком более долговечна потому, что пружина штока закрыта от соприкосновения с водой;
  5. изношенные кольца клапана (рис.6 поз.20, поз.25 и поз.26) в кнопках заменяют на новые;
  6. закрытую кнопку (если она не разбирается) заменяют подобной полностью.

Варианты кнопочных переключателей душ-излив для настенных однорычажных смесителей показаны на рис.6.

Варианты кнопочных переключателей душ-излив для настенных однорычажных смесителей

16- колпачок с крышкой или кнопка; 17- винт; 18- пружина штока; 19- шток переключателя; 20- клапан штока; 21- втулка сальника; 22- сальниковое уплотнение; 23- корпус переключателя; 24- переходник кнопочного выключателя; 25- уплотнительное резиновое кольцо корпуса переключателя; 26- уплотнительное резиновое кольцо переходника; 27- резиновые кольца клапана; 28- пластмассовый стабилизатор излива; 29- отверстие переходника под излив.

Перед сборкой переключателя осмотрите уплотнительные поверхности на кнопке с открытым штоком, очистите и промойте их. Пружину (рис.6 поз.18) покройте густым смазочным материалом.

Ремонт вентильного смесителя в ванной

Такие смесители все еще часто устанавливаются в ванных комнатах в силу простоты и легкости обслуживания. В основе его конструкции лежат две кран-буксы, установленные в корпусе и кнопка переключения «душ-кран». Регулировка напора происходит посредством штока с червячным винтом, который перекрывает золотником с прокладкой отверстие для воды.

В этом узле могут быть две причины протечки: из-за сильного износа червячной пары и деформации прокладки. В первом случае неисправность можно определить по свободному ходу вентиля регулировки напора воды и его большому люфту. Можно попробовать подмотать немного фум-ленты, но это надолго не поможет или подтянуть регулировочную гайку, если таковая имеется.

Во втором, потребуется выкрутить буксу и визуально осмотреть прокладку. Для этого нам потребуется разводной ключ, или набор ключей на 14,15,17 в зависимости от типа и размера буксы.

Убедившись в повреждении прокладки, ее нужно снять и установить целую или полностью заменить кран-буксу на новую, если конструкция неразборная. Эту прокладку можно изготовить самостоятельно из куска резины подходящей толщины, но проще купить уже готовую силиконовую. Установку проводить с подмоткой фум-ленты по резьбе и новой уплотнительной прокладкой на стыке корпус смесителя — букса. Вообще, кран-буксы такого типа стоят недорого и продаются во всех сантехнических магазинах, поэтому проще и надежнее будет заменять ее целиком.

Ремонт смесителя для ванной с четвертьоборотным вентилем имеет свои особенности. Такая кран-букса состоит из керамической и резиновой пары. Со временем резина дубеет от жесткой воды и постоянного сжатия и контакт ослабевает – вода начинает капать из крана. Можно заменить всю конструкцию в сборе, но стоимость ее будет намного выше обычной буксы, поэтому попробуем ее отремонтировать. Для этого снимаем уплотнитель и запорную шайбу, после чего выбиваем шток и достаем керамическую пластину. Для плотного контакта достаточно будет наклеить на поверхность пластины 2-3 слоя изоленты – это создаст дополнительный прижим. После чего все детали промываются, очищаются от накипи, смазываются силиконом и собираются в обратной последовательности. Такого ремонта хватит на непродолжительное время, затем этот элемент все равно придется заменить.

Советы по выбору

Выбирая водопроводный кран, следует условиями, в которых планируется эксплуатация прибора, и требованиями к функциональности:

Если планируется регулировка потока носителя, то шаровые механизмы – не самое подходящее решение, в полузакрытом положении они быстро изнашиваются.
Пластиковые (полиэтиленовые или полипропиленовые) модели стоят дешевле, но по прочности и периоду эксплуатации уступают стальным аналогам.
Обратите внимание на вес прибора. Чем тяжелее, тем больше внутренних деталей выполнено из стали, а значит, лучше качество.
Типоразмеры труб и входных патрубков крана должны совпадать.

1 Типы и механизмы смесителей

Смеситель – это такой прибор, который регулирует расход и температуру воды из крана, а также среди его функционала имеется возможность перенаправления потока воды с крана на душ. Как и любое механическое устройство, смеситель не застрахован от различных поломок, и закрывать на них глаза не стоит, так как впоследствии все может лишь ухудшиться.

Выполнить ремонт смесителя для ванной с душем и ликвидировать проблемы чаще всего можно самостоятельно, так как его комплектация не считается особо мудреной, как может показаться изначально.

Современный хромированный смеситель

Рекомендуем ознакомиться

  • Выбираем и устанавливаем каскадный смеситель для ванны
  • Смеситель с термостатом для ванной с душем.
  • Как самостоятельно отремонтировать смеситель для ванной с душем?

Итак, как устроен смеситель для ванной с душем, какие основы его работы? Знания об этом помогут разобраться и ликвидировать факторы поломок. В ванной комнате, как правило, устанавливают и применяют 3 вида смесителей:

Бесконтактный смеситель ↑

Фото: общий вид

Устройство и схема

Смеситель представляет собой сантехнический прибор, в котором отсутствуют какие-либо вентили, за исключением регулировочных рычагов.

За процесс подачи воды отвечает электроника, в частности, инфракрасный датчик. Блок управления датчиком находится внутри крана или вынесен в отдельный электронный блок, питание которого производится от батареек или от сети. Это зависит от конкретной модели смесителя.

Фото: схема смесителя с внешним блоком управления Фото: схема смесителя работающего от батареек

В состав бесконтактного смесителя входят:

  • корпус;
  • рычаги для регулировки температурных режимов;
  • шланги для подвода воды;
  • клапана;
  • электронный блок;
  • инфракрасный датчик;
  • фильтрующий элемент.

Принцип работы

Руки, поднесенные к крану, служат сигналом для датчика, передающего команду на блок управления, управляющего магнитным клапаном подачи воды. Температура подаваемой воды зависит от настроек потребителя.

Настройки производятся рычажком, термостатом или же при помощи сенсорной панели на кране. Температуру воды регулирует встроенный термоэлемент.

Фото: вид работающего крана

Советы при покупке

Если принято решение установить дома бесконтактный смеситель, следует учесть некоторые нюансы. В первую очередь – это питание для блока управления.

Если предстоит ремонт, например, отделка кафельной плиткой, установка акриловой ванны, сантехники, то есть возможность спрятать под кафель электрокабель , что даст возможность приобрести смеситель с питанием от электросети.

Если же такой возможности нет, стоит приобретать модели на батарейках или с питанием от аккумулятора. Но в любом случае прибор не должен иметь дефектов, а регулирующие ручки должны вращаться плавно, без заеданий.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
