Преимущества двустворчатых окон со штульпом
Выбор штульповых окон обычно связан с эстетическими, визуальными предпочтениями пользователя.
Подвижный импост в штульповых конструкциях уже, чем неподвижный в стандартных окнах, благодаря этому штульповые окна визуально расширяют пространство и впускают больше естественного света в помещение, что особенно важно для квартир с небольшими окнами, где недостаток естественного освещения особенно ощутим. Для любителей наслаждаться панорамными видами через широко открытое окно, также очень удобны штульповые окна

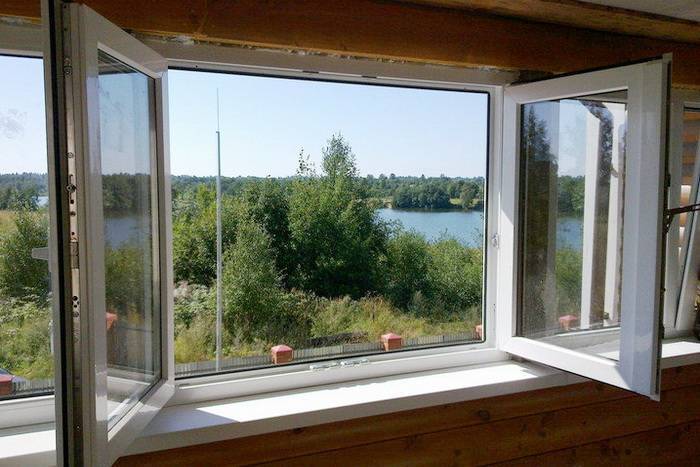

Достаточно распахнуть обе створки и без преград обозревать окрестности из комнаты или балкона
Для любителей наслаждаться панорамными видами через широко открытое окно, также очень удобны штульповые окна. Достаточно распахнуть обе створки и без преград обозревать окрестности из комнаты или балкона.
Фото: штульповые окна – больше естественного света в помещении и вид из окна без преград Помимо эстетики, штульповые конструкции удобны в уходе – благодаря отсутствию стандартного импоста в штульповом окне меньше угловых зон, что облегчает уход и очистку оконной рамы от загрязнений.

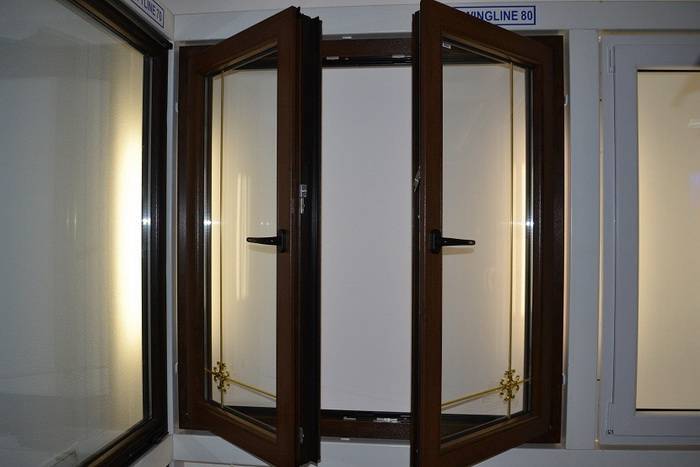

Штульповые окна
Безимпостное пластиковое окно (дверь) или иначе — безимпостный притвор — называется штульповым. Это наиболее традиционный способ открывания окон в спаренных рамах, когда необходимо полностью освободить оконный проем.
Пластиковые евроокна со штульпом
Наверное каждый помнит деревенские окна — деревянные окна, створки в которых открываются настежь, полностью освобождая оконный проем для света и воздуха.
В последнее время, для обеспечения надежного, герметичного примыкания окна, а также для обеспечения лучшей противовзломности окна, окна делают с неподвижной, стационарной перемычкой — импостом.
А как порой хочется раскрыть окно и окунуться в прохладу летнего утра…
Теперь, благодаря технологическим разработкам компании ROTO это стало возможно! Новые пластиковые окна Века (Veka) со штульповым, безимпостным открыванием для своего дома вы можете выбрать уже сегодня.
Преимущество открытых штульповых окон
Важно отметить, что благодаря усовершенствованной конструкции запорного механизма, надежность прилегания створок таких пластиковых окон к раме незначительно уступает традиционной оконной конструкции — с импостом. Использование нового штульпового механизма с запиранием по периметру, позволило значительно улучшить показатели герметичности и противовзломности окна, сохранив при этом удобство безимпостной конструкции
Использование нового штульпового механизма с запиранием по периметру, позволило значительно улучшить показатели герметичности и противовзломности окна, сохранив при этом удобство безимпостной конструкции.
Полезный совет!
Импост — вертикальный элемент (узкий простенок), членящий дверной или оконный проём (либо разделяющий два близко расположенных оконных проёма)-(БСЭ).
Так схематично выглядит окно со штульпом и обычное окно с импостом при открытых створках окна.
Что еще нужно знать о штульповых окнах
Если говорить по-простому, то штульп – это профиль из пластика, который позволяет оконным створкам закрываться без фиксации на центральной поперечной планке – импосте. Крепится этот профиль прямо на створке и обеспечивает «вхождение» одной половинки в другую для предотвращения случайного открывания. Одна створка штульпового окна называется активной и открывается свободно как в обычном режиме, так и для проветривания, а другая выполняет пассивную роль, открываясь только наружу, после распахивания активной половины.
Окна этого типа могут оснащаться разными замками, однако, чаще всего, в качестве запорного элемент используется шпингалет. Он удобен, прост и надежен. Один или два шпингалета размещаются в нижней или верхней частях пассивной створки, а на активной части располагается ручка для выбора режима и регулировки степени открывания окна.
Некоторые штульповые окна открываются одним движением активной створки, так как пассивная распахивается вместе с ней, увлекаемая тягой, создающейся на соединяющем «шве». Запорные устройства в таких окнах размещены как в верхней, так и в нижней частях половинок.
Штульповые окна – это оптимальный выбор для любителей обозревать окрестности из комнаты или с балкона. Подойдут они и ценителям нестандартных решений в оформлении помещений, так как могут быть изготовлены в любых размерах и формах. Стеклянные окна без лишних перегородок идеальны для маленьких и темных комнат – они обеспечивают дополнительное поступление света, расширяя пространство и делая его уютнее. Внешне шпультовые окна выглядят чрезвычайно привлекательно – они смотрятся современно, легко и элегантно.
Вопреки многочисленным мифам, штульповые окна, основу которых составляет пластик, способны обеспечить высокую степень защиты от холода, сырости и посторонних звуков, а также устойчивы к взломам и попыткам несанкционированного проникновения. Естественно, подобные характеристики обеспечат только качественные конструкции, изготовленные проверенными производителями, а не дешевые изделия подозрительного происхождения. Важную роль играет и правильная установка окна, ведь ошибки при монтаже могут привести к неправильной его работе: возникновению сквозняков, пропусканию влаги, плохому открыванию створок.
Основные поломки штульповых окон
Штульповые окна демонстрируют повышенную надежность и способны прослужить владельца много лет, помогая поддерживать комфортные условия в доме или квартире. Однако во время эксплуатации оконного блока могут возникать неисправности и поломки.
Основные проблемы, которые могут проявиться при использовании окон со штульпом:
- Нарушение регулировки или мелкая деформация петель. Для устранения проблемы необходимо тщательно настроить положение створок. Настройка выполняется путем подкручивания регулировочных винтов на петлях с параллельной проверкой положения створок при помощи уровня.
- Затрудненный ход ручки или ее заедание. Замок нужно разобрать и смазать все детали. При поломке пружины потребуется ее замена.
- Деформация боковых фиксаторов. В результате затрудняется фиксация на ответных планках, что создает люфт и нарушает герметичность окна.
- Если в результате поломки угол наклона створки стал больше 10°, необходимо поменять вертикальные направляющие. Неплотное прилегание створки к раме или к штульпу. Необходимо тщательно отрегулировать петли и смазать их техническим маслом.
Подавляющее большинство неисправностей и неполадок, которые возникают при использовании штульповых окон и дверей легко устраняются свевременной регулировки и обслуживанием. При сложных поломках вы всегда можете обратиться в нашу компанию, и мы выполним оперативный ремонт с гарантией.
Перезвоним через 15 минут и расскажем полезную информацию, которая интересна именно вам:
Монтаж
Монтируются структурные фасады либо двусторонним способом, либо четырехсторонним. Двусторонняя установка выполняется по следующему алгоритму:
- Сначала монтируют стоечно-ригельную систему. Устанавливают вертикальные элементы, закрепляя их к верхнему и нижнему перекрытию, затем монтируют ригеля. Некоторые системы собирают без ригелей, поперечный крепеж в таких конструкциях есть только в местах примыкания стекла к перекрытию.
- В U-образный паз по бокам стеклопакета вставляют крепежные элементы (прижимы).
- Стеклопакеты ставят на опорные подкладки и фиксируют саморезами через прижимы к наружному торцу каркасного профиля.
Кроме механического крепежа (прижимы, саморезы) стеклопакеты крепятся на герметик – им промазывают все места примыканий. После установки остекления швы конструкции заполняют термоизоляционными материалами, и заделывают декоративным слоем.
Четырехсторонний монтаж выполняется без какого-либо механического крепежа. Стеклопакет сов всех сторон приклеивается к несущей конструкции герметиком.
штульп с русского
Штульп — Пластиковый профиль подобно импосту, служащий для соединения двух оконных створок. Но, в отличие от импоста, в штульповом соединении одна створка, не имея оконной ручки, при открывании зависима от другой (т. е. ее можно открыть, лишь открыв… … Словарь строителя
штульп — профиль для двустворчатых окон с откидным открыванием. Служит для соединения двух створок, при этом одна из них является зависимой от другой при открывании. Эту створку можно открыть, лишь после открывания основной, оборудованной ручкой и… … Строительный словарь
СТО 45089902-002-2010: Профили поливинилхлоридные для оконных и дверных блоков. Технические условия — Терминология СТО 45089902 002 2010: Профили поливинилхлоридные для оконных и дверных блоков. Технические условия: 3.21 артикул профиля: Буквенно цифровое обозначение профиля, входящего в профильную систему, устанавливаемое в технической… … Словарь-справочник терминов нормативно-технической документации
СТО 89531747-001-2010: Блоки оконные. Общие технические условия — Терминология СТО 89531747 001 2010: Блоки оконные. Общие технические условия: 3.16 архитектурный рисунок оконного блока: Фронтальный вид оконного бока с заданной конфигурацией расположения импостов, горбыльков, декоративных деталей, образующих… … Словарь-справочник терминов нормативно-технической документации.
СТО 89531747-001-2010: Альбом типовых решений по оконным и балконным дверным блокам для жилых домов массовых серий. Рекомендации по выбору проектных решений и технико-экономические расчеты — Терминология СТО 89531747 001 2010: Альбом типовых решений по оконным и балконным дверным блокам для жилых домов массовых серий. Рекомендации по выбору проектных решений и технико экономические расчеты: 3.16 архитектурный рисунок оконного блока:… … Словарь-справочник терминов нормативно-технической документации.
главный — 3.4.18. главный подрядчик : Подрядчик, несущий полную ответственность за выполнение контракта. Обеспечивает координацию и объединение действий множества субподрядчиков. Источник … Словарь-справочник терминов нормативно-технической документации
Главный профиль — профиль, который выполняет прочностную функцию в качестве составной части оконных, балконных и дверных конструкций (профили коробок, створок, импостов и, в отдельных случаях, штульповые, соединительные и расширительные профили). Примечание… … Словарь-справочник терминов нормативно-технической документации
ГОСТ 30673-99: Профили поливинилхлоридные для оконных и дверных блоков. Технические условия — Терминология ГОСТ 30673 99: Профили поливинилхлоридные для оконных и дверных блоков. Технические условия оригинал документа: Артикул профиля буквенно цифровое обозначение конкретной конструкции профиля, входящего в профильную систему,… … Словарь-справочник терминов нормативно-технической документации
Штульповый профиль — (штульп) – профиль, жестко закрепляемый на створке и обеспечивающий безымпостный притвор. Рубрика термина: Блоки оконные и дверные Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов
Фурнитура и механизмы
Створки штульпового окна держатся по сути только на петлях, поэтому к их качеству предъявляются особые требования, а для производства используются определённые виды стали. Для предотвращения провисания створок в процессе эксплуатации предусмотрены специальные комплектующие – микролифты.
Роликовый микролифт закрепленный снизу створки не даст окнам провиснуть
Активная створка оснащается обычной оконной фурнитурой для поворотно-откидных конструкций. На пассивную часть крепится ложный импост и один из видов запорных механизмов:
Шпингалеты. Устанавливаются в нижней и верхней части рамы. Простая, недорогая и надёжная фурнитура для фиксации. При качественном монтаже шпингалеты обеспечивают плотное прилегание створки и полную герметичность оконного блока. При такой конструкции активная створка открывается с помощью ручки, как и на стандартном пластиковом окне. Пассивная часть при закрытом шпингалете остаётся в зафиксированном состоянии. Когда шпингалет открыт, створка получает свободный ход. Последние модификации шпингалетов бренда MACO имеют функцию автоматического запирания при закрывании поворотно-откидной створки;
- Механическая тяга. Устанавливается на фланец рамы пассивной створки снизу и сверху. При открывании активной части за счёт действия механической тяги сразу распахивается пассивная створка;
- Пневматический доводчик. Позволяет створке закрываться плавно и без рывков. Является более дорогим видом фурнитуры, для корректного функционирования необходимо устанавливать дополнительные фиксаторы, препятствующие случайному закрытию створки;
- Штульп с ручкой. Инновационный и эргономичный вид фурнитуры. По всему периметру зависимой створки устанавливается обвязка для запирания по контуру. Такое решение позволяет улучшить прилегание, герметичность и противовзломные характеристики всей конструкции.
Штульповое окно с двумя ручками Механизм двойного откидывания. Новейшая разработка компании-производителя оконной фурнитуры. Даёт возможность одним движением ручки переводить обе створки в откидной режим.
Функция двойного откидывания В итоге, благодаря особой запорной фурнитуре, конструкция окна со штульпом имеет лёгкий воздушный внешний вид, при этом высокую степень надёжности и защищённости.
Что это такое
Нередко блокираторы путают с обыкновенным ограничителем из-за схожести конструктивных особенностей деталей. Отказываясь от покупки этого компонента, владельцы евроокон сокращают срок эксплуатации металлопластикового профиля, быстро приводят к износу.
Он представлен в виде планки, установленной под углом 30 относительно шины по центру. Когда верхняя петля не соединена с рамой — оконная система установлена на проветривание. В отсутствие блокиратора единственный механизм конструкции «ножницы» расцепляется, когда запор поворачивается.
Некорректное открытие приведет к поломке нижних петель, на которые приходится весь вес устройства. Вот почему техноблок — необходимая мера для снятия риска подобной ситуации.
Современные производители интегрируют фиксаторы в еще одну деталь профиля, микролифт. Он предназначен для плавного приподнимания фрамуг. Такое «изобретение» помогает совмещать несколько функций в одном устройстве.
Окна ПВХ со штульповым открыванием
Обращаясь в компанию, чтобы заказать пластиковые окна, покупатели традиционно сталкиваются с рядом вопросов от мастеров. В частности, их просят обозначить предпочтительный тип открывания окна. Тут возможно несколько вариантов. Они позволяют удовлетворить те или иные потребности заказчиков. В их числе находится и штульповое открывание.
Штульп — разновидность пластикового профиля. Он соединяет створки окна, обеспечивая плотную фиксацию. Каковы особенности этого механизма?
Штульп делает оконный проем свободным. Он выполнен в форме бруска. Устанавливают его на створку непосредственно. Когда она перемещается, он двигается вместе с ней. Наличие особого механизма, посредством которого окно приводится в движение, заметно даже непрофессионалу.
Штульповый профиль имеет в составе 2 профиля, как бы дополняющих друг друга. Они присутствуют на обеих створках пластикового окна. В закрытом состоянии они как бы входят одно в другое.
Выделяют несколько типов конструкции. Штульп можно обустраивать на одной створке либо на обеих, в зависимости от пожеланий заказчика и особенностей постройки. В большинстве случаев компании выполняют профили со штульпом на одной стороне.
Каковы положительные стороны штульпового открывания?
Ответ напрашивается сам собой: оконный проем освобождается, предоставляя больше пространства. Отсутствие перекладины в центральной части улучшает эстетические свойства окна.
Любое окно должно быть совершенным, в первую очередь, в техническом плане. Но и о внешнем его виде не стоит забывать.
Люди, желающие беспрепятственно наслаждаться панорамой того места, в котором живут, будут рады получить такое окно в свое распоряжение.
Какие еще преимущества окна ПВХ со штульпом стоило бы вспомнить? Иногда проем имеет нестандартные формы. Он бывает круглым, арочным, треугольным. Такое окно всегда смотрится оригинально и способно превратиться в украшение любого здания. Нет сомнения, что вертикальные перегородки неуместны для этого профиля. Если в вашем доме имеется такой оконный проем, то мастер, которому вы закажете стеклопакет, наверняка предложит вам рассмотреть штульповое открывание.
