Как замерить окно с балконной дверью?

Как правильно замерить балконный блок

Решив сменить старые, продуваемые окна на пластиковые, человек задумывается и о том, чтобы утеплить выход на балкон. Обычно фирмы, занимающиеся установкой окон, присылают своих специалистов для замера блока, и заказчику не приходится делать это самостоятельно. Однако бывают ситуации, в которых покупателю приходится самому измерять балконный проем.

Например, фирма не предоставляет услугу замера бесплатно, поэтому заказчик хочет сэкономить деньги и занимается этим сам. Или же он еще не готов приобрести блок из-за отсутствия денег и желает примерно рассчитать, в какую сумму обойдется данная покупка. Также человек может захотеть самостоятельно заняться установкой балконного блока, поэтому ему нет необходимости вызывать домой мастеров для проведения замеров и платить им за это деньги.

В таком случае он должен понимать, что балкон – это не окно, измерять его сложнее, а результат неправильных измерений может быть плачевным, так как данное изделие дорого стоит, а подогнать неподходящий к проему блок просто невозможно.

Установка балконной двери

В некоторых интерьерах выход на балкон с окном не соединены, а разделены на отдельные части бетонной, каменной или кирпичной «перемычкой». При выполнении замены дверей используются те же инструменты, что и при работе с блоком. Но последовательность действий будет несколько иной.

Разновидности дверей на балкон

Существуют следующие варианты:

  • однопольная – отдельная дверь;
  • двухпольная (штульповая) – классические распашные балконные двери со сплошным остеклением или же с закрытой нижней панелью;
  • комбинированная – собственно балконный блок.

Штульповая дверь на балкон

Установка балконной двери незначительно отличается от монтажа полноценного комбинированного блока. Стоит выбрать двери, открывающиеся внутрь, если балконная площадь невелика, и наружу, если комната маленькая и загроможденная мебелью.

В конструкцию двери может входить порог или его придется дополнительно изготовить. Он должен находиться выше уровня пола комнаты, стандартная высота составляет 6 см. Порог необходим для обеспечения герметичности прилегания створки (или створок) двери. Если он окажется излишне высоким, во время монтажа его можно незначительно заглубить в пол. Подробнее в статье «как сделать порог на балкон«.

Инструкция пошагово

Чтобы разобраться, как установить балконную дверь, стоит следовать пунктам простой инструкции:

  1. Демонтировать старую дверь вместе с коробкой.
  2. Отчистить плоскости от любых остатков строительных и отделочных материалов.
  3. Удалить упаковочную пленку с нового изделия.
  4. Снять дверное полотно с рамы.
  5. Смонтировать крепеж. Чаще всего используются анкерные пластины. На раму стандартных размеров обычно достаточно 10 крепежей – 2 сверху и по 4 по боковым сторонам. Их вставляют в паз в профиле и прикрепляют саморезами для металлических деталей. Они должны быть повернуты внутрь комнаты.
  6. Вставить раму в проем, закрепляя специальными распорками. Клинья остаются в отверстиях после завершения работы.
  7. Проверить уровнем правильность расположения (в горизонтальной и вертикальной плоскости). При необходимости откорректировать распорками.
  8. Зазоры между стенами и коробкой заполнить монтажной пеной в три этапа. Сначала ее вводят на половину глубины, а затем изнутри и снаружи. При таком способе удается избежать любых полостей и раковин, которые могут привести к промерзанию проема, попаданию влаги или сквозняков.
  9. Оставить пену для полимеризации на 24 часа.
  10. Излишки срезать острым ножом.
  11. Навесить дверное полотно. Если на нем нет петель и ручек, предварительно смонтировать необходимые детали.
  12. Навесить москитную сетку. Она повторяет очертания и размеры двери на балкон, представляет собой раму из прочного тонкого профиля с натянутой полимерной сеткой. Она крепится с балконной стороны двери на заранее закрепленные кронштейны. Изнутри москитная сетка имеет ручку, упрощающую открывание. Это очень практичный способ проветривания помещения и одновременной защиты от проникновения насекомых.
  13. Завершить отделочные работы.

Установка балконной двери – несложное дело, требующее внимательности и точности

Особенно важно проверить верность горизонталей и вертикалей, иначе новая дверь или окно могут самостоятельно распахиваться или неплотно закрываться

Примеры замены балконного блока

Приведем примеры замены балконного блока.

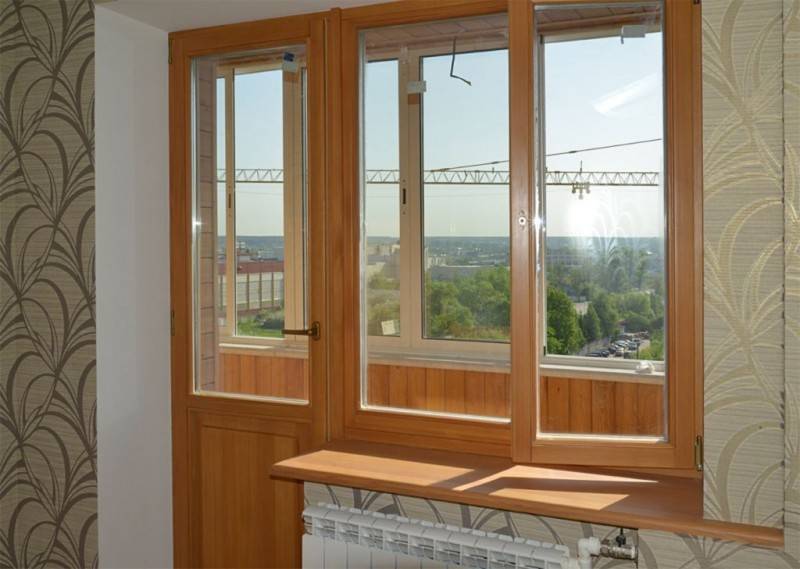

Балконный блок «Чебурашка» Балконный блок с распашной дверью и поворотно-откидным окном Французский оконно-дверной блок Раздвижные двери на балкон Балконный блок с нестандартным решением

Провести замеры балконного блока можно самостоятельно. Для этого понадобится минимум инструментов и много терпения. Все расчеты рекомендуется проводить несколько раз. Каждый этап должен фиксироваться записью. С помощью нашей статьи вы сможете грамотно рассчитать балконный блок для его дальнейшего остекления.

Стандартами и строительными нормами регламентируются размеры окон и дверей в строящихся зданиях. Но эти стандарты (например, ГОСТ11214-86) были прописаны в 80-х-90-х годах прошлого века. Размеры приводились для деревянных дверных и оконных блоков с учетом коробки рамочного типа, в которую вставляется оконная рама или на петли которой навешивают дверное полотно. Основным материалом современных балконных блоков является профиль ПВХ. Приведем основные стандартные размеры (мм) балконных блоков из него для типовых построек жилого фонда:

  • Панельная «брежневка»: окно – 1300х1400; дверь – 750х2150. Двустворчатое окно

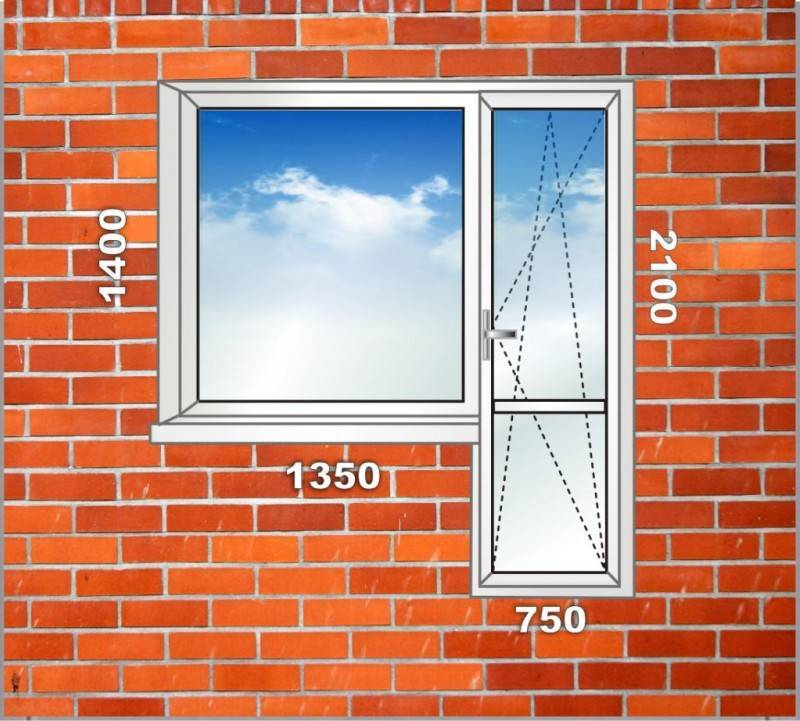

Балконный блок
Панельная «новая планировка»: окно – 800х1430; дверь – 750х2150.

Стандартный размер балконного блока: новая планировка
Панельная «сталинка» с Т-образным балконным блоком: общий размер – 1500х2700; дверь – 750х2150.

Балконный Т — образный блок
Кирпичная «хрущевка»: окно – 1350х1340; дверь – 680х2070.

Балконный блок в хрущевке
Панельная «чешка»: блок в спальне – окно 1400х1400 или 1050х1400, дверь 750х2150; блок в зале – окно 1760х1400, дверь 800х2150. Балконный блок в спальне

Балконный блок в зале

При любых отклонениях от стандартных размеров, изготовление металлопластиковых конструкций не представляет проблемы для производителей – им нужны только точные размеры будущего изделия.

При самостоятельном заказе двери на балкон или всего балконного блока все необходимые замеры нужно делать самому. Для большей уверенности в точности полученных данных желательно продублировать свои действия, ведь ошибиться можно даже при записи показаний.

Если спаренная конструкция окна и двери будет заказываться у профильной производственной фирмы, постарайтесь не настаивать на изготовлении изделий строго по своим «четким» размерам. В 95% случаев заказчику предоставляются бесплатные услуги профессионального замерщика. При вызове специалиста от фирмы, которая изготовит и установит оконно-дверной блок, заказчик не несет ответственности за любые несоответствия изготовленных изделий существующим проемам. В этом случае изготовление правильного варианта изделия или необходимые работы по расширению проема становится обязанностью исполнителя. Если же несоответствующее изделие изготовлено по размерам заказчика – готовьтесь к дополнительным тратам.

Как правильно произвести замеры

Чтобы правильно провести замеры, нужно действовать в несколько этапов

Несмотря на то, что существуют фиксированные стандартные замеры, на практике ситуация может отличаться. Причем даже в одной и той же квартире. Это происходит по разным причинам. Может нарушиться геометрия дома, на поверхности стен появляются неровности и другие дефекты, стены могут отличаться по толщине. Даже дополнительное утепление дома может стать причиной разных замеров.

Первый этап

Схема проведения замера

Первый этап заключается в подготовке нужного инструментария и изучении схем проведения замеров. Из инструментов потребуются: рулетка, металлическая линейка, ручка и листок чистой бумаги.

Все проведенные замеры сразу же нужно записывать. В голове не стоит ничего оставлять. Только в этом случае расчеты будут достоверными.

Схема проведения замера:

В первую очередь проводятся замеры расстояния между внешними и внутренними откосами. С этого момента дверь будет называться длиной между внутренними откосами.
Потом можно приступать к измерению высоты дверного проема. Для этого берется расстояние от низа и до верха откосов

Окно не обделяем вниманием. Измеряем его высоту со стороны квартиры и со стороны балкона.
Ширина дверного проема измеряется сверху и снизу

Полученные замеры сопоставляются. Идеально, когда они идентичны. При нарушении геометрии проема, разница устраняется посредством монтажной пены.
По внешним откосам дверного проема проводятся аналогичные замеры.
Подоконник измеряется по внутренним отливам.

Для проверки ровности линий рекомендуется использовать уровень. Из-за таких неточностей замеры могут оказаться неправильными.

Расчетные моменты (формула расчета)

Расчеты ширины блока элементарны. Ширина проема суммируется с шириной откосов. От полученной цифры стоит отнять 4 см. Потом приступают к расчету ширины двери в проеме. Учитывайте, что размеры дверных и оконных конструкций не должны превышать размеры самих проемов.

Размеры балконного блока зависят от типа проема

Если отнять от ширины системы балконного блока длину дверного проема получим ширину окна.

Для нормального прикрепления окна к проему, рекомендуется увеличить высоту балконного блока на 4 см.

Чтобы рассчитать высоту двери, нужно суммировать высоту дверного проема и ширину откосов (верхних и нижних). От полученного значения нужно отнять 4 см. Допускается погрешность в пределах 6 см. Естественно, высота двери не может превышать высоту дверного проема.

Замеры нужно произвести как со стороны квартиры, так и со стороны балкона

Замеры нужно произвести как со стороны квартиры, так и со стороны балкона. Потом результаты сопоставляются, и находится среднее значения. На этом же этапе рассчитывается количество монтажной пены, необходимое для выравнивания геометрии балконного проема. Только грамотные расчеты позволят избежать такой сложности как подгонка аксессуаров.

Монтаж балконного блока в панельном доме своими руками

Монтаж балконного блока в панельном доме начинается с предварительных подготовительных работ, как самой конструкции, так и балконного проема. Своими руками произвести подобное действие большого труда не составит, если есть наличие строительного опыта.

Подготовительные этапы установки балконного блока:

  • Снять створку окна и балконную дверь в открытом положении;
  • Отвести штапики вовнутрь конструкции и вынуть аккуратно стеклопакеты;
  • Поставить фурнитуру и кронштейны для москитной двери и сетки;
  • По внешней стороне проклеить уплотнитель;
  • Подготовить отверстия для крепления анкерных болтов;
  • Соединить конструкцию с помощью соединительного профиля стяжными винтами;
  • Произвести демонтаж старой конструкции, если в этом есть необходимость;
  • Убрать проем от мусора и лишних фрагментов старой рамы.

Соединенная конструкция помещается в уже подготовленный проем и выравнивается в плоскости специальными деревянными подставками или клиньями. Горизонталь выверяется с помощью уровня. Сквозь подготовленные отверстия профиля высверливаются посадочные гнезда для крепления анкерных винтов и непосредственно ввинчиваются с помощью шуруповерта.

По окончательной установке рамы стеклопакеты вставляются на место и упаковываются штапиками. Навешивается дверь, и тщательно проверяются все режимы открывания конструкции. Устанавливается отлив и подоконник. Окончательные отделочные работы можно проводить при полном затвердении монтажной пены.

Виды дверей на балкон

Существуют различные вариации, которые подбираются архитектором не только для удобства, но в соответствии с обликом здания.

Основные разновидности дверей приведены ниже:

  1. Одностворчатая – эта конструкция проверена временем и отработана до мелочей. Материалом может быть металлопластик, дерево или их комбинация.
  2. Двустворчатая – в многоэтажных домах производится по желанию собственника до проведения отделочных или при перепланировке. Ширина створок обычно составляет 140 сантиметров.
  3. Раздвижные дверцы – эксплуатируют аналогично створкам шкафа купе. Они экономят пространство, потому что не требуется свободное пространство для открывания. Такие модификации ставят в теплом климате, или если балконное пространство хорошо обогревается.
  4. Складные дверцы – при открывании такая конструкция похожа на гармошку. Это также вариант для отапливаемого и утепленного балкона.

Двустворчатая дверь на бакон

При выборе конструктивного решения нужно учесть прежде всего климатические условия. Двустворчатая дверь выглядит красиво, при обилии холодных и снежных зим, в комнате будет холодно, или придется дополнительно отапливать балкон.

Пластиковое остекление: выбор и характеристики

Большинство жильцов частного сектора и квартир жалуются на высокую слышимость уличных шумов и низкую теплоизоляцию в квартирах. Справиться с этими проблемами поможет установка пластиковых оконных конструкций. Пластиковое остекление имеет некоторые особенности, которые необходимо учитывать:

  • геометрия — неправильно установленное окно не избавит от сквозняков и шума;
  • система вентиляции — стоит дополнить стандартную комплектацию дополнительными функциями;
  • на нижних этажах целесообразно установить противоударное остекление и фурнитуру, защищающую от взлома.

Размеры пластиковых окошек могут быть любыми, современное производство способно обеспечить потребителей желаемым товаром. Стандартные размеры производимых окон для хрущевок, как правило, блок-окно:

  • двустворчатое окошко — 131 см в ширину и 152 см в высоту;
  • балконный проем: 152 см на 152 см и дверь на балкон: 227 см в высоту и 78 см в ширину.

Как правильно произвести замеры

Чтобы правильно провести замеры, нужно действовать в несколько этапов

Несмотря на то, что существуют фиксированные стандартные замеры, на практике ситуация может отличаться. Причем даже в одной и той же квартире. Это происходит по разным причинам. Может нарушиться геометрия дома, на поверхности стен появляются неровности и другие дефекты, стены могут отличаться по толщине. Даже дополнительное утепление дома может стать причиной разных замеров.

Первый этап

Схема проведения замера

Первый этап заключается в подготовке нужного инструментария и изучении схем проведения замеров. Из инструментов потребуются: рулетка, металлическая линейка, ручка и листок чистой бумаги.

Все проведенные замеры сразу же нужно записывать. В голове не стоит ничего оставлять. Только в этом случае расчеты будут достоверными.

Схема проведения замера:

В первую очередь проводятся замеры расстояния между внешними и внутренними откосами. С этого момента дверь будет называться длиной между внутренними откосами.
Потом можно приступать к измерению высоты дверного проема. Для этого берется расстояние от низа и до верха откосов

Окно не обделяем вниманием. Измеряем его высоту со стороны квартиры и со стороны балкона.
Ширина дверного проема измеряется сверху и снизу

Полученные замеры сопоставляются. Идеально, когда они идентичны. При нарушении геометрии проема, разница устраняется посредством монтажной пены.
По внешним откосам дверного проема проводятся аналогичные замеры.
Подоконник измеряется по внутренним отливам.

Для проверки ровности линий рекомендуется использовать уровень. Из-за таких неточностей замеры могут оказаться неправильными.

Расчетные моменты (формула расчета)

Расчеты ширины блока элементарны. Ширина проема суммируется с шириной откосов. От полученной цифры стоит отнять 4 см. Потом приступают к расчету ширины двери в проеме. Учитывайте, что размеры дверных и оконных конструкций не должны превышать размеры самих проемов.

Размеры балконного блока зависят от типа проема

Если отнять от ширины системы балконного блока длину дверного проема получим ширину окна.

Для нормального прикрепления окна к проему, рекомендуется увеличить высоту балконного блока на 4 см.

Чтобы рассчитать высоту двери, нужно суммировать высоту дверного проема и ширину откосов (верхних и нижних). От полученного значения нужно отнять 4 см. Допускается погрешность в пределах 6 см. Естественно, высота двери не может превышать высоту дверного проема.

Замеры нужно произвести как со стороны квартиры, так и со стороны балкона

Замеры нужно произвести как со стороны квартиры, так и со стороны балкона. Потом результаты сопоставляются, и находится среднее значения. На этом же этапе рассчитывается количество монтажной пены, необходимое для выравнивания геометрии балконного проема. Только грамотные расчеты позволят избежать такой сложности как подгонка аксессуаров.

Основное сделано, остались расчеты

Схема балкона

Для определения общей ширины блока нужно к полученному ранее значению ширины проема добавить размеры боковых откосов и отнять от них 4 см.

Таким же способом просчитывается ширина двери в данной системе. Однако надо следить, чтобы ширина рассчитанных оконных и дверных аксессуаров не превышала непосредственной ширины двери и самих оконных проемов.

Ширина окна высчитывается с помощью разницы между общей шириной и шириной двери. Если получившееся значение требует некоторого уменьшения соединительной планки между дверью и окном, то его вполне можно допустить.

Статья по теме: Как избавится от крота на садовом участке

Высота окна в присутствующей конструкции должна быть на 2-4 см больше высоты самого прохода, чтобы можно было точно и правильно закрепить данное изделие в проеме. При расчете высоты окна нужно учитывать место сверху, необходимое для заполнения монтажной пеной, а также утопление в нижнюю часть отверстия — там должно еще сохраниться место для монтажа подоконника.

Чтобы определить высоту двери будущего балконного блока, нужно к высоте дверного проема прибавить значения верхних и нижних откосов и отнять от полученного значения 4 см. Однако высота двери не должна превышать высоту самого прохода больше, чем на 6 см. Иначе необходимо уменьшать высоту двери до достижения необходимого размера.

При окончательных расчетах подобной системы нужно опираться на сделанные «двойные» вычисления по разным сторонам различных проходов — общего устройства (балкон), оконного и дверного.

Таким образом, балкон должен быть правильно измерен в части прохода как дверного, так и оконного. Тогда готовый оконный элемент встанет на балкон «как родной».

Ничего сложного. Замер подобного устройства проводится достаточно легко. Главное — это знание базовых аспектов математики и наличие минимального опыта.

Если все же данный процесс вызывает какие-либо затруднения, лучше обратиться за профессиональной помощью в одну их компаний, занимающихся данным видом работ. Достаточно просто открыть любую газету либо спросить у знакомых адрес фирмы. Удачи в строительстве!

Самые лучшие посты

  • Как приготовить обойный клей в домашних условиях
  • Отделка балкона своими руками: пошаговая инструкция (фото и видео)
  • Как крепить полотенцесушитель
  • Чем обшить дом снаружи из сруба или газобетона
  • 50 идей подарков на 23 февраля своими руками (35 фото)
  • Каркас для гамака: виды и порядок сооружения
  • Как постирать тюль, чтобы она стала белой
  • Можно ли наносить акриловую краску на масляную?

Статья по теме: Как сделать изящную вазу из банки своими руками?

Что говорят нормативные документы

Регламент по строительным нормам и стандартам относительно размеров балконных дверей и окон был прописан 40 лет назад — это ГОСТ 11214-86 и ГОСТ 23166-99. Данные параметры были разработаны для деревянных балконных блоков и коробок рамочного типа. В них монтировалась оконная рама, а на петли навешивалось дверное полотно. Сегодня основной материал балконных конструкций — профиль ПВХ. Но стандарты остались прежними.

В таблице указаны основные габариты балконных блоков по типовым постройкам жилфонда:

При несовпадениях со стандартными размерами или ГОСТами выпуск дверных блоков не представляет собой проблему для современных производителей. Для выполнения проекта им потребуются точные параметры, которые они, как правило, замеряют самостоятельно.

Дверные створки функционируют в паре с окном любого типа — глухим или распашным — и классифицируются по видам:

одностворчатые — популярность этих моделей оставляем без комментариев. Этот вариант — практичный, бюджетный и функциональный. Под подоконником на стене, где устанавливается дверь, располагаются радиаторы отопления. Типовые размеры по ширине составляют 0,61; 0,7 или 0,8 метров. Высота (h) рамы с дверным полотном составляет 2-2,1 метра. Верхняя часть стены заполнена стеклопакетами. Так оптимизируются показатели освещения, тепла и шума;

двустворчатые — этот тип дверей обусловлен личными предпочтениями заказчика. Их ставят в процессе перепланировки или в новый дом. Стандартная высота ширины обеих створок в общей сумме обычно равняется 1,4 метра;

раздвижные — модели, идеально экономящие пространство, но предпочитающие теплый климат. Действуют по принципу шкафа-купе, поэтому им требуется свободное смещение в одно из направлений. В этих конструкциях размеры не нормируются. Устанавливаются они обычно на балконные блоки французского типа, утепленных обогреваемыми системами с обеих сторон;

складывающиеся — этот вариант подходит для балконов, являющихся частью жилого помещения при открытом проходе. Зона действия этого типа — весь проем. Ширина полотна обычно не менее 0,8 м. в зависимости от ширины рассчитывается количество звеньев.

Перед покупкой дверей требуется уточнить у продавца надежность и прочность деталей конструкции, а также частоту обслуживания значимых элементов фурнитуры.

Виды балконных дверей

Различается несколько видов конструкций из ПВХ:

  1. Одностворчатая. Система с высокими показателям прочности, звукоизоляции, теплоэффективности. Для повышения теплосберегающих характеристик выпускаются двери с многокамерными стеклопакетами.
  2. Двустворчатая. Удобная в эксплуатации конструкция с возможностью освобождения всего проема.
  3. Раздвижная. Большие створки, возможность размещения в ограниченном пространстве – основные достоинства системы.
  4. Складная. В сложенном виде представляет собой «гармошку», в закрытом виде хорошо сохраняет герметичность.

Различаются изделия по виду механизмов – поворотные, откидные, глухие. Также следует выбирать тип системы – отдельно стоящий или комбинированный с окном. Второй вариант удобен, если балконный блок меняется целиком.

Классификация профилей

Определяются два типа стандарта – европейский EN 12608 SR и российский ГОСТ 30673-99. В Европе изделия выполняются из специального непластифицированного ПВХ. В России профили ПВХ для оконных и дверных блоков производятся не только в соответствии с ГОСТ, но и определенными ТУ.

Классификация различается по 3 видам:

Обновилось лучшее мобильное приложение для опытных Беттеров и можно абсолютно бесплатно скачать 1xBet на Андроид смартфон со всеми новыми плюшками и в новом качестве наслаждаться ставками на спорт.

  • C или эконом класс. Это блоки с одним достоинством – низкой ценой. Остальные характеристики оставляют желать лучшего.
  • B или стандарт. Толщина наружной стенки профиля от 2,5 мм, внутренней от 2,0 мм. Эти изделия выше по качеству, хорошо защищают дом от шума, холода.
  • A или элит. Толщина наружной стенки от 2,8 мм, внутренней от 2,5 мм. Профили показывают высокий уровень защиты, экологической безопасности.

Также различаются профили по количеству внутренних камер и внешней отделки.

Типоразмеры балконных дверей

Популярные модели одностворчатых блоков выпускаются в едином стандарте параметров, размер балконной двери по ширине 70-90 см, высота 200-210 см, нижняя панель до 70 мм.

Ширина балконной двери из пластика регламентируется ГОСТ 11214-86. Нормативные правила позволяют установку широких полотен только согласно инженерным расчетам, где учитывается общий размер помещения.

Материалы изготовления

Стандартные материалы для производства полотен:

  1. Дерево. Вариант классический, считается самым экологически чистым, но качественные изделия дорого стоят. В процессе эксплуатации дешевая древесина набухает, коробится, рассыхается.
  2. Алюминий. Прочные и долговечные изделия, которые эстетично выглядят, но могут деформироваться в процессе эксплуатации. К тому же конструкции не обладают нужным уровнем изоляции звука, но зато дают возможность изготовления моделей любой формы.
  3. Стекло. Отсутствие каркаса и большая светопроникающая способность – плюс. Массивность, повышенная стоимость – минусы. Установка допустима в домах с панорамным остеклением и при хорошо утепленном балконе, в противном случае блоки будут неактуальны.
  4. ПВХ. Популярный материал с демократичной стоимостью, большим выбором конструктивных и декоративных вариантов. Надежные конструкции с хорошими показателями герметичности, шумо-, теплоизоляции выпускаются в разных типах, в том числе межкомнатные и балконные двери.

Параметры дверей на балкон

Одностворчатая дверь самая популярная

Статья по теме: Утепление фундамента дома пеноплексом – правильное крепление пеноплекса к фундаменту

Не зря конструкция, устанавливаемая в проем, называется балконным блоком.

Дверная створка рассчитывается и работает в паре с окном (распашным, глухим). Она может быть следующих типов:

  1. Одностворчатая. Наиболее распространенная модель, которая позволяет расположить на этой же стене батарею отопления под подоконником (тепловая завеса). Типоразмер по ширине 0,61 м, 07 м, 0,8 м. Рама с высотой балконной двери 2 – 2,1 м. Верхняя половина стены заполнена стеклопакетами, дающими достаточное естественное освещение. Оптимальные показатели шумоизоляции и теплосбережения.
  2. Двустворчатая. Устанавливается застройщиком по желанию владельца (приобретение до производства отделочных работ или в процессе переустройства). При стандартной высоте суммарная ширина створок составляет 1,4 м.
  3. Раздвижная. Действует по принципу работы шкафа – купе. Выгодно экономит пространство комнаты, но нуждается в свободном смещении в одну из сторон. Размер в данном случае не нормируется. Ставят такие изделия, как правило, на французские окна при утепленном обогреваемом пространстве с обеих сторон в теплом климате.
  4. Складывающаяся. Практичный вариант, если лоджия обустроена, как часть комнаты, когда проход остается открытым. Зона действия – на весь необходимый проем. В продаже такие полотна имеют ширину от 0,8 м, по заказу набирают необходимое количество звеньев.

Видео: монтаж балконного блока

Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным и тройным остеклением, предназначаемые для жилых домов высотой не более двух этажей.

Окна и балконные двери с двойным и тройным остеклением соответственно должны изготовляться со следующими показателями: приведенное сопротивление теплопередаче R 0,42 и 0,56 м 2 ×° С/Вт, сопротивление воздухопроницанию Ru 0,5 м 2 × ч × Па/кг при 10 Па, общий коэффициент светопропускания t — 0,52 и 0,38, индекс звукоизоляции воздушного шума — 28 и 32 дБ.

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

Окна и балконные двери по настоящему стандарту подразделяют на серии:

РМ — с раздельными переплетами и дверными полотнами с двойным остеклением;

РСМ — с раздельноспаренными переплетами и дверными полотнами с тройным остеклением.

1.2. Типы и габаритные размеры окон и балконных дверей должны соответствовать указанным на черт.1.

1.3. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком — в негативном (зеркальном) изображении.

1.4. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

В конце марки окон и балконных дверей с одинарным остеклением перед обозначением стандарта добавляют цифру 1 через тире.

Примеры условных обозначений

Окно правое серии РМ высотой 15 и шириной 6 дм (вариант А):

ОРМ15-6А ГОСТ 26601-85

То же, левое: ОРМ15-6АЛ ГОСТ 26601-85

Дверь балконная серии РСМ высотой 22 и шириной 7,5 дм:

БРСМ22-7,5 ГОСТ 26601-85

Окно серии РМ высотой 12 и шириной 11 дм, с несимметричным рисунком окна:

ОРМ12-11 ГОСТ 26601-85

То же, в негативном исполнении:

ОРМ12-11Н ГОСТ 26601-85

1 — ПН1-85Л; 2 — завертка накладная ЗФ2П для наружной форточки; 3 — задвижка накладная ЗТ; 4 — ручка РС80; 5 — ПН5-60; 6 — стяжка СТ; 7 — ПН7; 8 — ПН1-110П

1. Приборы для окон и дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091.

2. Ручки-скобы устанавливают на наружных и внутренних створках и полотнах.

3. Наружные створки должны оснащаться ветровыми крючками.

СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РМ

Стандарты ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» (введен в действие с 1 марта 2003 г.)ГОСТ – 23166-99 «Блоки оконные. Общие технические условия»ГОСТ – 24700-99 «Блоки оконные деревянные со стеклопакетами. Технические условия»ГОСТ – 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия»ГОСТ – 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия»ГОСТ – 24866-99 «Стеклопакеты клееные. Общие технические условия»ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размерыГОСТ 11214-86 Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 11214-78 Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 16289-86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 16289-80 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 23344-78 Окна стальные. Общие технические условияГОСТ Р 54850-2011 Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередачеГОСТ Р 54861-2011 Окна и наружные двери. Методы определения сопротивления теплопередачеГОСТ 21519-84 Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Общие технические условияГОСТ 25062-81 Окна и двери балконные из алюминиевых сплавов. Типы, конструкции и размерыГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкцииГОСТ 23166-78 Окна и балконные двери деревянные. Общие технические условия

Последствия ошибок замерщика

Если изготовленная после замеров конструкция имеет меньшие размеры, чем необходимые для корректной установки – получатся большие щели. Эти пустоты между рамой и проемом придется задувать пеной, а толщину откосов впоследствии наращивать. При увеличенном размере изготовленной конструкции необходимо расширять проем до получения необходимых зазоров для правильного монтажа.

В обоих случаях «проблемное» окно, дверь или вся сборная конструкция может о себе напомнить позже деформацией, промерзанием, появлением трещин на откосах и под подоконником. В результате теряется эстетический вид, нарушаются тепло- и влагоизоляционные характеристики изделия, появляется конденсат, сквозняки, грибок.

После перечисления возможных проблем становится понятно, почему нужно семь раз замерить, а потом один раз заказать полноценное изделие.

Это интересно: Рейтинг входных дверей в квартиру

Профильная система

Рис. 8 Профиль Rehau

Решая, как выбрать наилучшее изделие, необходимо понимать, что выбранный профиль является основой и главной частью балконного блока. От его качества зависит надежность и долговечность системы и ее технические характеристики – звуко- и теплоизоляция, защита от проникновения влаги и пыли. Наилучшую защиту обеспечивают толстостенные системы класса А (толщина рамы и дверного полотна 70 -75 мм.) с 4 — 5 камерными стеклопакетами. В быту отлично себя зарекомендовали немецкие профильные системы Renau с фурнитурой класса люкс и уменьшенной высотой рам, дающих больше света.

Подбор фурнитуры

Перед тем, как приобрести подходящее изделие, необходимо определиться с выбором фурнитуры. В основном поставляемая на рынок продукция имеет российское или китайское происхождение, основной материал изготовления — алюминий или оцинкованная сталь. Наиболее качественной считается немецкая фурнитура GU, Roto (гарантийный срок на крепеж до 10 лет), австрийская Maco — все они рассчитаны на 20000 открываний и больше. Наиболее востребованной является поворотно — откидная фурнитура с двойной ручкой (замком) или наружной защелкой, для нижних этажей следует выбирать усиленный противовзломный вариант.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
