Особенности фасадного остекления зданий

Типовые конструкции

Строительные компании, их проектные отделы предлагают несколько типов конструкций остеклений коттеджей, каждый из которых имеет свои особенности.

Фахверковый способ в остеклениях коттеджей

Фахверковые дома стоечно-балочной конструкции с раскосами и поэтому в остеклениях коттеджей такого типа используют навесные системы. Сама концепция фахверкового остекления формализована в стандартах, а реализацией проектов светопрозрачных фасадов на относе занимаются профильные остеклениях коттеджей сама система фахверка может визуально просматриваться через светопрозрачный фасад, или же быть скрытой в зависимости от желания заказчика.

Панорамные конструкции и витражи в остеклении коттеджей

Витражи от традиционных окон отличаются только площадью и большей долей глухих рам, а устанавливаются также – в стеновой проем по технологиям, формализованным в действующих стандартах с применением паронепроницаемых гидроизоляционных лент ПСУЛ или их аналогов.

На предприятии заранее изготавливают модуля витражей из алюминиевых профильных систем, а также стеклопакетов. Конструкции устанавливают, предварительно очистив проемы от строительного мусора с применением гидро и пароизоляции. В зависимости от назначения помещений и климата возможен монтаж «теплых» либо «холодных» конструкций. Первые отличаются применением рамных профилей со вставкой из материала-термоизолятора, который отсекает теплопередачу от внутренней поверхности конструкции к наружной. На внешние поверхности профилей из алюминиевых сплавов наносят анодированную, оксидную пленку, порошковые краски, поверхности типа «шагрень».

Панорамными остеклениями коттеджей считают витражи от уровня пола до перекрытия или фасадные модульные системы на относе. Сооружение обеспечивает панорамный вид, за что получила свое название. В светопрозрачных элементах используют разные виды стекол — триплекс, закаленное, тонированное, по конструкции такие варианты остеклений коттеджей относятся к каркасному типу.

Где заказать?

Если Вы читаете эти строки, Вы находитесь на официальном сайте компании «Горизонов». Уже более 10-ти лет мы радуем своих заказчиков из столицы и области качественно выполненными работами по алюминиевому фасадному остеклению. Одно из наших преимуществ заключается в том, что мы предлагаем комплексные услуги по:

проектированию фасадных алюминиевых систем;
их изготовлению на собственных производственных мощностях;
их монтажу собственными бригадами;
их обслуживанию и ремонту при необходимости.

Мы контролируем каждый этап производства и работаем только с проверенными поставщиками: Alutech, New Tec, Reynaers, Sial. Это позволяет нам настолько быть уверенными в качестве нашей продукции, что мы предоставляем на неё гарантию сроком 5 лет!

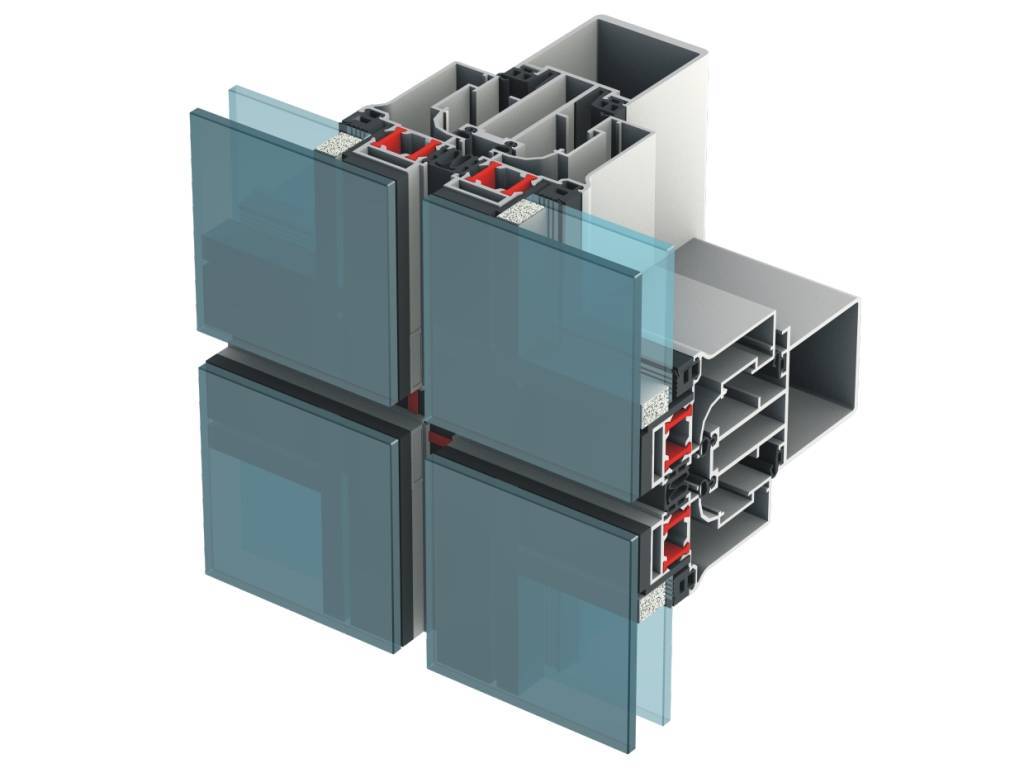

Особенности структурного остекления

Конструкционно структурные фасады очень похожи на стоечно-ригельную систему остекления, главное отличие – это отсутствие видимого прижимного профиля с внешней стороны.

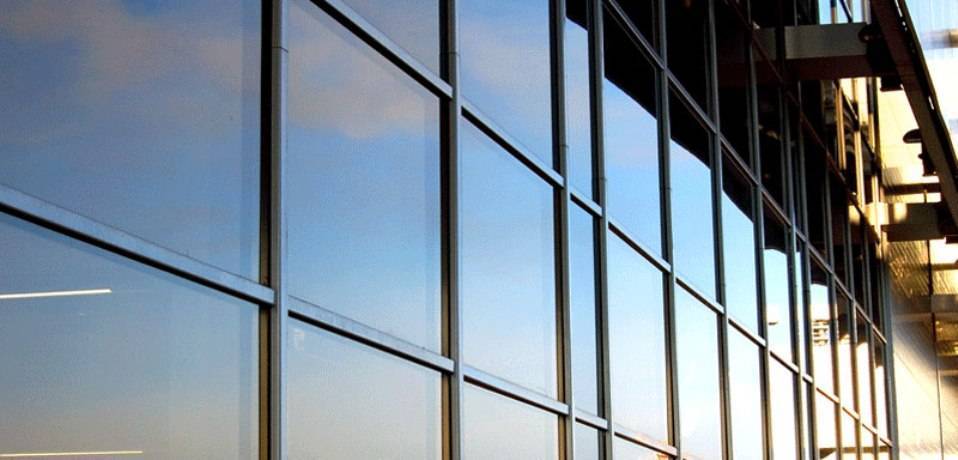

Стоечно-ригельная система

Рассмотрим основные характеристики структурного остекления:

Каркас состоит из вертикально установленных стоек и горизонтальных перемычек (ригелей);
Профиль изготавливают в основном из алюминия, иногда применяют нержавеющую сталь, легкосплавные металлические элементы или титан.
Крепят каркас между этажными перекрытиями, при этом конструкция просматривается только изнутри помещения. С внешней стороны видны исключительно стеклопакеты, швы между которыми заполняют либо специальным герметиком подходящего цвета, либо тонким декоративным профилем.

Структурное остекление Чертеж типового узла структурного остекления — вид сверху

Визуально, строение системы можно увидеть в нашем видео:

Стеклопакеты для структурных фасадов

Наружное стекло в таких стеклопакетах на 10-15мм больше, чем внутренне. Это необходимо для минимизации наружного шва и надежного крепления остекления к каркасу. Существуют конструкции, в которых дистанционная рамка немного утоплена вглубь стеклопакета. Это позволяет вставлять в полученный паз металлический профиль и через него фиксировать стеклопакет на несущей раме.

Наружные и внутренние стекла также отличаются от используемых в традиционных ПВХ конструкциях. Наружная часть изготавливается из толстого каленого стекла – для внутренней в основном применяют триплекс.

Еще один важный момент, который нужно учитывать при установке стеклопакетов – монтажные швы между ними. Нельзя собирать полностью бесшовное сооружение, поскольку конструкция потеряет свою целостность из-за температурных деформаций стекла и несущего профиля. Минимальный зазор между наружными стеклами – 1см. Однако делать швы больше двух сантиметров тоже нежелательно – фасад с такими зазорами смотрится не совсем монолитно.

Герметик для структурного остекления

Способы механической фиксации стеклопакетов на несущей раме различаются в зависимости от производителя профиля. Однако в большинстве случаев наружное стекло стеклопакета удерживается в конструкции именно силиконовым герметиком. Кроме того, этот материал герметизирует все стыки и примыкания конструкции, компенсирует температурные изменения размеров, предотвращая повреждение стекол и деформацию сооружения в целом.

В структурных фасадах герметик применяют по следующим причинам:

Надежная фиксация стекла металла, керамики и большинства пластиков.
Можно подобрать подходящий по цвету материал или использовать прозрачный.
Работать силиконовым герметиком можно при температурах от -30 до +40.

Для остекления структурных фасадов используют либо нейтральные, либо кислотные герметики. Применение последних вместе со стеклами, покрытыми декоративным или энергосберегающим напылением, имеет ряд особенностей. В состав такого напыления, как правило, входят металлы, а кислота в герметике может взаимодействовать с этими металлами. Поэтому места контакта кислотного состава и стекла необходимо предварительно очищать.

Герметик Dow Corning для структурного остекления

Преимущества спайдерных систем фасадного остекления

Этот тип остекления является очень популярным и востребованным не только, благодаря тому, что позволяет создать оригинальное здание, но и потому, что эта технология является одной из самых бюджетных и имеет множество преимуществ:

по средству спайдерного остекления можно воплотить любые дизайнерские идеи;
все элементы конструкции намного легче, что позволяет создать безопасную конструкцию;
все элементы достаточно просто устанавливать и срок остекления по этой технологии меньше;
конструкция устойчива к различным негативным факторам и выдерживает даже самые плохие погодные условия;
для облицовки используется небольшое количество элементов несущей конструкции, поэтому нужно меньше материала, а сама конструкция будет не такой тяжелой, и фундамент дома не будет проседать;
такая конструкция имеет большой срок службы, более 50 лет;
остекление не требует дополнительного обслуживания;
стекло для спайдерной системы покрывается специальным светоотражающим покрытием, поэтому солнечные лучи, при этом помещение остается отлично освещенным;
можно легко заменить поврежденные элементы конструкции и не нужно для этого менять большой объем поверхности;
с внешней стороны конструкция выглядит, как одно полотно, поскольку при спайдерной системе не видно швов, что придает зданию эстетически привлекательный внешний вид.

Рис. 11. Преимущества спайдерных систем фасадного остекления.

Прочность

Спайдерное остекление, несмотря на свой хрупкий внешний вид, очень надежное и способно выдержат нагрузки в несколько тонн без деформации и повреждения внешнего вида поверхности. Это обусловлено тем, что для конструкции используется сверхпрочное стекло и надежные системы крепления, которые не оказывают давление на каркас, а распределяют его по всей поверхности.

Рис. 12. Система крепления спайдерной системы.

Универсальность

Па системе спайдерного остекления можно создать дом любой формы и высоты. Для создания полотна используются небольшие стеклопакеты, которые соединяются между собой герметиком. Таким образом, можно создавать креативные здания разных архитектурных форм, без потери качества конструкции. Можно также покрывать этим видом облицовки не только стены, но и кровлю и делать межкомнатные перегородки.

Рис. 13. Универсальная сфера применения спайдерного остекления.

Простота в эксплуатации

Монтажные работы не занимают много времени, поэтому даже большой объем работ можно выполнить в кратчайшие сроки. При этом, компания, которая будет устанавливать эту систему, сможет воплотить все идеи и пожелания клиента в форме и внешнем виде здания. Также, готовая конструкция не требует обслуживания и неприхотлива в эксплуатации.

Рис. 14. Система установки спайдерного остекления.

Долговечность

Конструкция отличается долговечностью, поскольку для строительства используются прочные стеклопакеты и крепежные системы, которые не подвергаются нагрузкам и устойчивы к воздействию всей массы здания. Готовая система прослужит более полувека и при этом не потребует ремонта или замены структурных элементов.

Рис. 15. Пример спайдерной системы фасадного остекления.

Эстетичность

Готовое здание, покрытое по системе спайдерного остекления, выглядит, как настоящее произведение искусства. Выглядит такая облицовка очень по-современному, поэтому зачастую этот тип фасадного покрытия используется для офисных зданий больших компаний и торговых комплексов. Можно также использовать его для облицовки дома с панорамными окнами.

Рис. 16. Спайдерное остекление выглядит эстетически привлекательно.

Экологичность

Для остекления используются экологически чистые материалы, которые не выделяют токсинов и устойчивы к воздействию внешней среды. Готовое здание отличается безопасность не только со стороны надежности конструкции, но и с точки зрения отсутствия токсических примесей в материалах остекления. Поэтому все чаще спайдерное остекление применяется для жилых домов и коттеджей.

Рис. 17. Спайдерная система позволяет реализовать оригинальные решения для остекления.

Типы остекления

Есть несколько возможных вариантов остекления фасадов. Все они зависят от типа конструкции. Можно самостоятельно выбрать нужный тип или посоветоваться со специалистами в данном вопросе, которые помогут подобрать нужный вариант под ваши требования.

Основные типы конструкций:

Стоечно-ригельные системы;
Структурные;
Светопрозрачные спайдерные;
Навесные варианты.

Каждый из приведенных типов имеет свои отличительные особенности при установке, а так же при их внешнем виде. Но, тем не менее, каждый из них очень прочен, надежен и имеет все положительные характеристики стеклянного фасада. Разберем каждый вариант более подробно.

Стоечно-ригельная система срс

Стоечно-ригельные системы наиболее часто встречаемые. Это светопрозрачные фасады поддерживаемые горизонтальными и вертикальными профилями, так же называемые как ригели и стойки. Для более стильного и интересного варианта здания используются декоративные накладки. Это нисколько не мешает пропускной способности стекла, и помещения достаточно освещены. Универсальными эти конструкции делает то, что их возможн использовать практических для любых типов зданий.

Модульная система

Модульный фасад – стеклянный фасад зданий особого вида, так же называемым блочным фасадом или элементным. Главной причиной появления модульной системы служит увелечение возводимых зданий башенного типа. Раньше для таких типов зданий применялись стоечно-ригельные фасады, но они быстро стали не удовлетворяли требованиям сроков и технологий строительства. Отличие модульной системы от стоечно-ригельной заключается в том, что на объект конструкции поставляются не в разобранном виде, а готовый типовой фасадный блок в сборе.

Структурные системы

Отличительной особенностью структурной системы является ее целостность. Со стороны это выглядит так, будто основную часть здания покрыли сплошным листом стекла. К тому же совершенно невидны никакие петли и другие элементы профиля. Закрепление происходит при помощи специального герметичного клея, не подверженного воздействию влажности и перепада температур. Несмотря на крепление стекла клеем, фасад будет безопасным и прочным и отлично подходит для крупноформатного остекления, даже для самых высоких зданий. Тем не менее, такой фасад используется и для небольших магазинчиков и домов и смотрится это не менее завораживающе.

Полуструктурные системы

Стоечно-ригельное и структурное остекление в объединение представляют собой полуструктурные системы. Отличая их, заключаются в лицевой поверхности, на которой обязательно используется либо исключительно горизонтальные, либо декоративные крышки расположившиеся только вертикально, скрывают они под собой профиль несущего каркаса. Что бы обеспечить качественные герметичные соединения, в основном применяют эластичные уплотнения либо силикон. Так же используя полуструктурные системы, есть несколько видов декоративных накладок: миндалеобразне, скругленные или плоские.

Спайдерные системы

Спайдерные системы стеклянного фасада так же относятся к одним из самых популярных и часто используемых. Они используются без рам для крепления стекол, так же отпадает необходимость закреплять петли. В качестве закрепляющей связи, у таких фасадов служат специальные кронштейны. Изготавливаются они из стали высокой прочности. При помощи эластичных зажимов все элементы фасада крепятся к этим кронштейнам или как их еще называют – спайдерам. Используя данный вид креплений, не составит труда покрыть стеклом большие площади. Именно поэтому часто спайдерные системы используют для остекления в крупных зданиях.

Вантовые системы

Вантовые системы относятся к спайдерной системе, и придают остеклению панорамный эффект, элегантность, легкость и визуальную целостность. Данное остекление считается одним из самых престижных и практичных, при этом использование данной системы возможно для зданий любых форм, размеров и геометрий.

Типы конструкций фасадного остекления

По типу конструкций фасадные системы могут быть разными. Стекло может быть установлено в профиль или устанавливаться без него. Безпрофильные системы используются только в качестве декоративных конструкций, поскольку им не свойственны тепло- и шумоизоляционные свойства. Профили могут изготавливаться из различных материалов, преимущественно из дерева и алюминия. Помимо материала, существует классификация по уровню теплозащиты. По этому критерию оценивают холодное и теплое остекление. Стандартная классификация учитывает следующие типы фасадного остекления:

Классический.
Планарный.
Структурный.
Полуструктурный.
Спайдерный (точечный).
Комбинированый.
Витражный.

Рис. 3. Типы остекления.

Классическая система фасадного остекления

Классический тип отличается применением алюминиевого каркаса, который с внутренней стороны соединяется каркасом, и декоративной накрытием с внешней. Между каркасами находится стеклопакет. Толщина стекла может быть от 5 до 50 мм. Преимуществами классического типа является доступность монтажа и надежные теплоизоляционные свойства. Достигается тепло- и шумоизоляция благодаря герметику, который прижимается к стеклу. С виду это остекление похоже на сплошную стеклянную поверхность, разделенную узкими соединительными полосками.

Рис. 4. Классическая система фасадного остекления.

Структурная система фасадного остекления

Структурное остекление фасада — это сложный тип стеклянной облицовки, который заключается в креплении стеклопакетов к фасаду герметиком, выполняющим функцию несущего элемента конструкции. Швы и стекло имеют один цвет, поэтому остекление выглядит, как цельное полотно. Герметик для структурного типа отличается высокой прочностью и антикоррозийными свойствами. Стекло для этого типа остекления обрабатывается кромкой, чтобы снизить нагрузку на конструкцию. Система отличается теплоустойчивостью, водонепроницаемостью и звукоизоляцией. Среди преимуществ этого твида облицовки: эстетичный вид цельного зеркального полотна, отсутствие дополнительных профилей, надежность системы по всем функциональным свойствам. Структурное остекление может быть не термоизолированным (без наружных планок) и термоизолированым, с повышенными термоизоляционными свойствами.

Рис. 5. Полуструктурная система фасадного остекления.

Полуструктурная система фасадного остекления

Полуструктурная система представляет собой что-то среднее между предыдущими двумя видами остеклением фасада. Для полустртуктурной системы могут использоваться обычные стеклопакеты или зеркальные стекла. Для закрепления стекол используются тонкие профили, имитирующие структурные швы. Применяется полуструктурная система остекления для создания сплошной поверхности. Преимущество системы в установке скрытых створок, открывающихся снаружи. Окна для установки полуструктурного фасада соединяются на производстве, поэтому не нужно регулировать фурнитуру для установки.

Типы остекления

Есть несколько возможных вариантов остекления фасадов. Все они зависят от типа конструкции. Можно самостоятельно выбрать нужный тип или посоветоваться со специалистами в данном вопросе, которые помогут подобрать нужный вариант под ваши требования.

Основные типы конструкций:

Стоечно-ригельные системы;
Структурные;
Светопрозрачные спайдерные;
Навесные варианты.

Каждый из приведенных типов имеет свои отличительные особенности при установке, а так же при их внешнем виде. Но, тем не менее, каждый из них очень прочен, надежен и имеет все положительные характеристики стеклянного фасада. Разберем каждый вариант более подробно.
