Подъемно-секционные ворота для дома

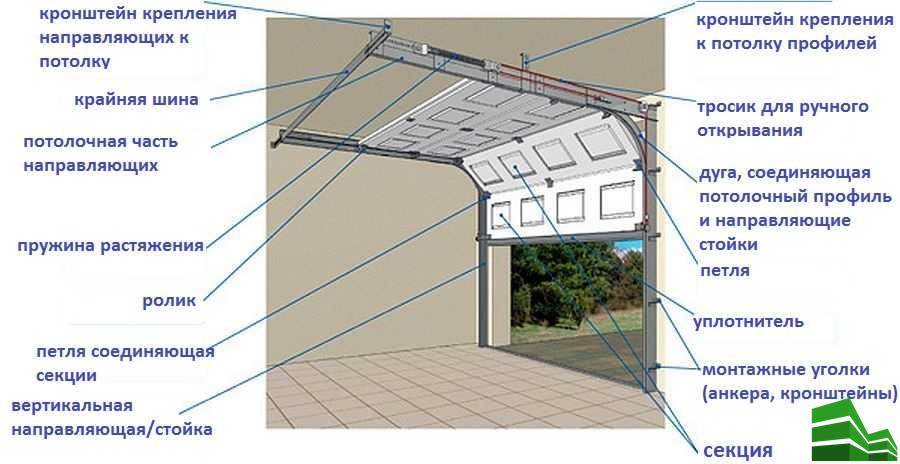

Особенности конструкции секционных ворот

Для того чтобы защитить автомобиль и само сооружение от воздействия окружающей среды следует рассматривать возможность установки современных конструкций. Секционные ворота – цельное полотно, которое состоит из нескольких сэндвич-панелей. Эти панели внутри имеют вспененный полиуретан, который обеспечивает высокие изоляционные качества. Отдельные сэндвич-панели соединяются между собой при помощи петель, подъем довольно тяжелой конструкции происходит за счет направляющих и привода. Направляющие элементы размещаются на стене и потолочной поверхности. Открывать подобные ворота можно самым различным образом, так как в продаже можно встретить модели с автоматическим и механическим приводом. Для того чтобы защитить автомобиль от кражи проводится установка запирающего элемента.

Подобная конструкция устанавливается достаточно просто, но одному не справится. Как правило, для выполнения всех работ требуется примерно 4 часа. К продающихся комплектах есть:

  1. Пружинный механизм.
  2. Полотно из сэндвич-панелей.
  3. Направляющие и привод.
  4. Подвесы.

Конструкция достаточно сложна, самостоятельно ее изготовить нельзя. Есть достаточно большое количество критериев, которые следует рассмотреть при выборе наиболее подходящей модели подъемных секционных ворот.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

  • Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
  • Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Рекомендации по подготовке проема для установки гаражных ворот

Определиться с размерами проема лучше на этапе проектирования или начала строительства гаража. Это позволит оптимизировать расходы в процессе строительства, а также обеспечит максимальное удобство эксплуатации гаражных ворот.

Чтобы установка ворот не доставила ненужных хлопот необходимо заранее:

  1. Определить размеры проема.
  2. Подобрать материал стен.
  3. Подвести электричество к месту установки электропривода для ворот.

1. Размеры проема

Основными габаритами гаража, которые необходимо учесть для установки секционных ворот, являются:

а) Ширина проема; b) Высота проема; с) Глубина гаража; d) Высота перемычки (притолоки); е) Ширина пристенков.

a) Ширина проема

Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (с учетом боковых зеркал).

  • для легкового автомобиля – оптимальная ширина ворот 2,4 — 2,7 метра;
  • для джипа или микроавтобуса – оптимальная ширина 2,8 — 3 метра;
  • для двух легковых автомобилей – оптимальная ширина от 5 метров;

Для удобства посадки и высадки пассажиров ширина гаража должна быть на 20-30 см больше ширины автомобиля с открытыми дверьми.

Если вдоль стен планируется размещение стеллажей для хранения инструмента и инвентаря, то ширина гаража должна быть увеличена на ширину стеллажей.

b) Высота проема

Высота проема должна быть на 20-30 см больше высоты автомобиля.

Обратите внимание, что в воротах с ручным управлением имеется свес нижней воротной панели в проем, в результате чего высота проезда уменьшается на 15-20 см. Поэтому для ворот с ручным управлением высота проема должна быть больше высоты автомобиля на 35-50 см

При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля.

c) Глубина гаража

Очень часто на эту величину не обращают внимание, а это может привести к серьезным трудностям на этапе монтажа ворот. Если глубины гаража недостаточно, то ворота упрутся в заднюю стенку и не смогут полностью открыться, либо может не хватить места для установки электропривода

Глубина гаража = Высота проема + 100 см для монтажа электропривода

d) Высота перемычки (притолоки)

Перемычка (притолока) – это расстояние от верхнего края проема до потолка. Она необходима для монтажа направляющих профилей и пружинного механизма ворот.

Если площадь ворот будет менее 8 м2, рекомендуем установить высоту перемычки в пределах от 130 мм до 500 мм.

Для изделий площадью более 8м2 и для ворот со встроенной калиткой минимальный размер перемычки должен быть не менее 210 мм.

Это позволит установить ворота без дополнительной наценки за нестандартный тип монтажа.

e) Ширина пристенка справа и слева от проема

Боковые пристенки — расстояния от границ проема до боковых стен помещения. Они нужны для крепления вертикальных направляющих, по которым движется полотно при подъеме и опускании.

Боковые пристенки должны быть не менее 125 мм.

В противном случае придется серьезно дорабатывать проем, что потребует дополнительного времени и ресурсов.

2. Материал стен

Проем рекомендуем выполнить из сплошных материалов: бетон, натуральный камень, цельный кирпич.

В случае выполнения проема из пустотелых материалов рекомендуем оформлять проем конструкцией из металлического фасонного профиля.

Если проем выполнен из пустотелых материалов, и его доработка не представляется возможной, то монтаж ворот осуществляется с помощью специализированных метизов (дюбели для газосиликатных, керамзитобетонных блоков и т.п.). ГК «Алютех» для таких случаев предлагает специальный крепеж от одного из мировых лидеров – компании Fischer (Германия).

3. Подводка электричества к месту установки электропривода для ворот

Автоматика для подъемных ворот облегчает процесс управления и делает эксплуатацию ворот максимально комфортной.

Если вы планируете управлять воротами с помощью электропривода и пульта дистанционного управления, то необходимо заранее подвести кабель питания 220В в зону потолка и установить там розетку.

Розетка устанавливается по центру проема в зоне максимального входа ворот внутрь помещения.

Стоимость секционных ворот

При выборе секционных ворот многие уделяют внимание их стоимости, так как самостоятельно изготовить их нельзя. При рассмотрении цены следует учитывать нижеприведенные моменты:

Качественная конструкция не будет иметь низкую стоимость, так как при ее изготовлении используют современные материалы.
Продукция популярного бренда всегда обходится дороже

Однако при ее выборе можно быть уверенным в том, что конструкция будет качественной и прослужит намного дольше.
При покупке всегда следует уделять внимание сертификату качества и инструкции по эксплуатации, которая была создана производителем. Отметим, что при производстве некоторые производители учитывают ГОСТ

Однако эти требования не обязательно соблюдать.

Стоимость секционных ворот может варьировать в достаточно большом диапазоне.

Дополнительные опции

Это еще не все возможности разнообразить конструкцию или ее внешний вид. Они качаются внешнего вида, повышения удобства эксплуатации ворот.

Еще при выборе надо обратить внимание на тип профиля

Остекление и вентиляционные решетки

Секционные гаражные ворота могут быть с окошками. Их располагают обычно в верхней трети створки, хотя можно и посередине и где-нибудь в другом месте. Если в гараже вы проводите много времени днем, имеет смысл заказать остекление большой площади, чтобы света было достаточно. Это позволит сэкономить на счетах ха электричество — в дневное время можно не использовать электрический свет.

Остекление может занимать небольшую площадь, а может быть на все плотно

В секции вставляется специальный профиль для закрепления листов прозрачного полиуретана или акрила. Акрил более дешев, но он быстро меняет цвет, теряет прозрачность. Так что это — не вариант. Дольше проживет листовой поликарбонат — он долго не мутнеет, но стоит дороже.

Решая, надо вам остекление или нет, примите во внимание воздействие солнечного света на краску — скорее всего, краска на авто будет выцветать. Проблема вентиляции решается легко

Проблема вентиляции решается легко

С вентрешетками решить все просто. В гараже должна быть вентиляция. Если при строительстве, сделали отдушины для поступления/удаления воздуха в стенах, дополнительные вентиляционные решетки ни к чему. Если про вентиляцию забыли, проще установить решетки в полотне двери (но вряд ли дешевле), чем делать дырки в стенах.

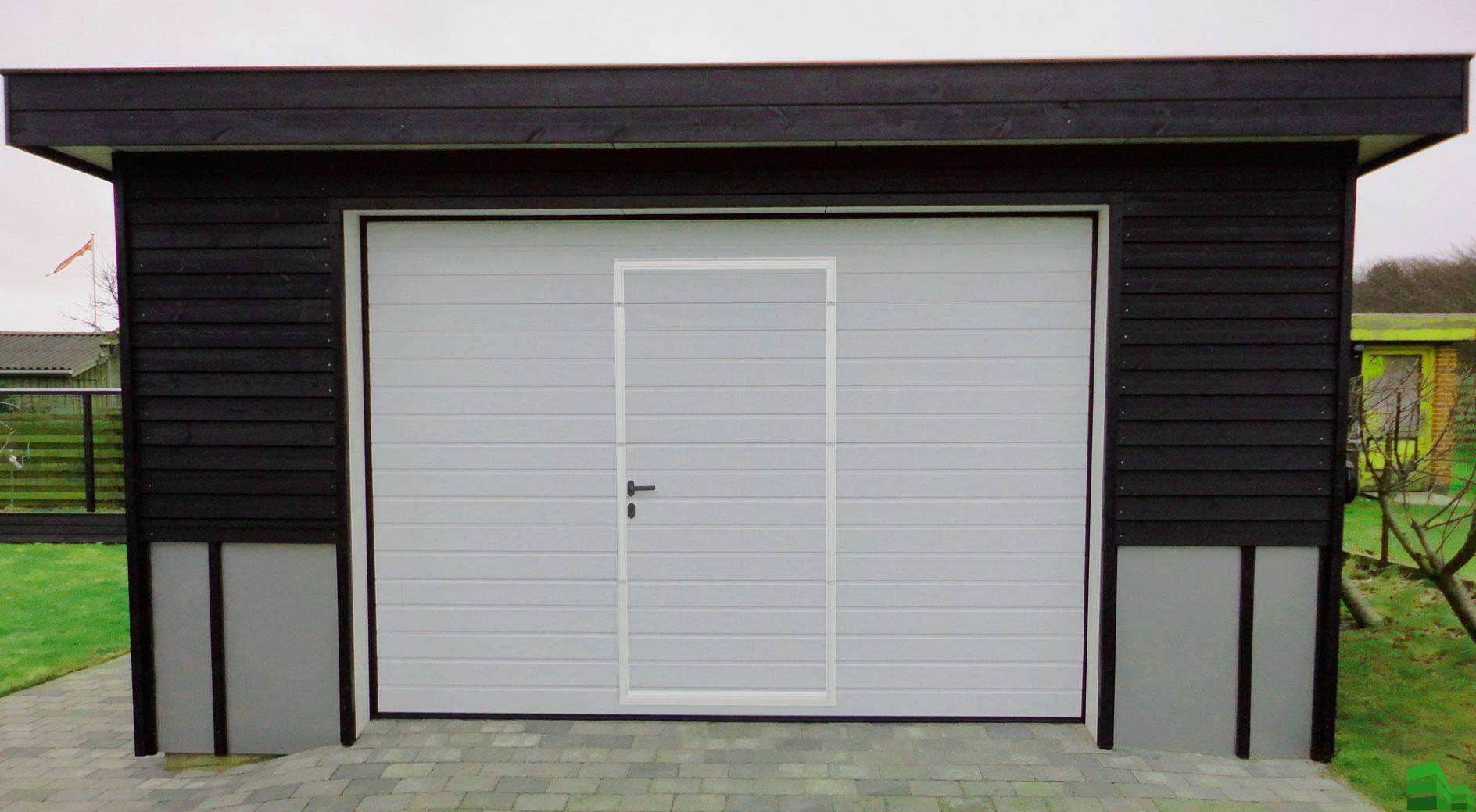

Встроенная калитка (дверь)

Поднимать секционные ворота каждый раз как требуется зайти/выйти из гаража, очень неудобно. Хорошо, если есть двери где-то сбоку. Если нет, можно сделать калитку в плоскости полотна. Но стоит знать, что это сильно повлияет на стоимость: система сложная и дорогостоящая.

Двери в плоскости секционных ворот — удобно но дорого

Калитка может быть с порогом и без. Второй вариант более удобен: можно выкатить велосипед, садовую технику, не открывая ворот. Но предлагается он далеко не всегда и не всеми производителями.

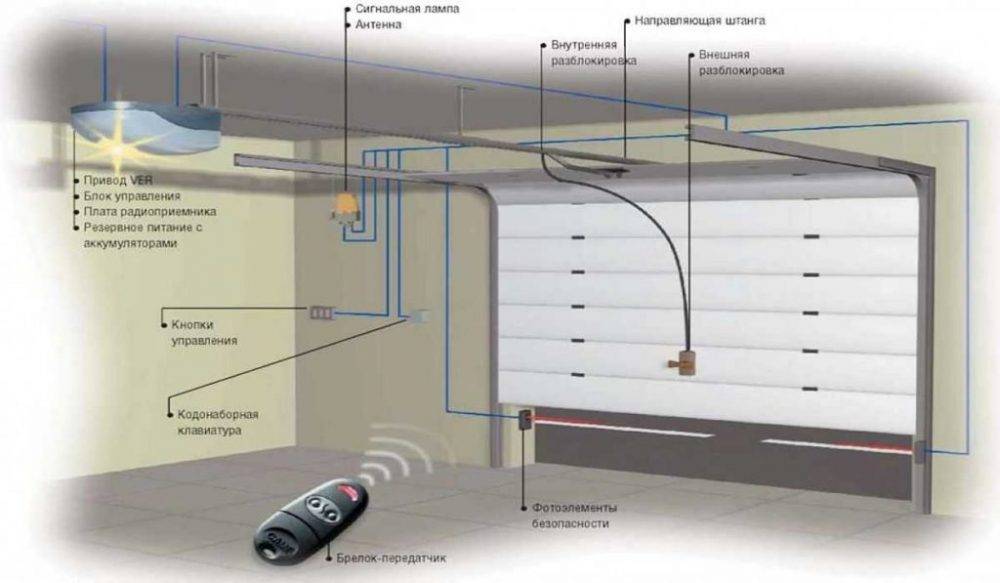

Средства безопасности и автоматики

При установке автоматического привода в комплекте идет обычно один (иногда — два) пульта управления/брелка). Если вам нужны дополнительные, их можно заказать.

Автоматические секционные гаражные ворота имеют массу достоинств, но и недостатков у них немало и основной — их работоспособность зависит от наличия электропитания. Чтобы избавиться от этой проблемы, можно поставить аккумуляторную батарею или установить систему ручной разблокировки (описана выше).

Для повышения безопасности ставят датчики движения

Еще один момент: автоматические ворота несут в себе потенциальную угрозу. Чаще всего страдают животные и дети, иногда достается пожилым людям. Повысить безопасность можно установив фотоэлементы. Если в зоне их видимости появится движущийся объект, они отключат питание и движение полотна прекратиться.

Еще одна возможность — установить сигнальную лампу. Она включается и подает световые сигналы все время, пока работает электропривод.

Блок ручного подъема ворот

Если на большие секционные ворота для гаража не поставить электропривод, при открывании и закрывании приходится прилагать серьезные усилия. Чтобы усилия были меньше, ставят блок ручного подъема ворот (обычно — цепной редуктор).

Блок ручного подъема ворот облегчит работу при отсутствии электричества

Рекомендуется к установке на полотно высотой более 2 метров, максимальная площадь — 15 кв. м.

Что позволяет повысить долговечность ворот?

Как выбрать ворота, декоративное покрытие которых останется в первозданном виде даже спустя несколько лет?

В первую очередь обратите внимание на качество самих стальных листов, из которых изготавливаются ворота. Лучшая защита от коррозии – это цинковое покрытие толщиной не менее 16 микрометров (расход 225 г/м2)

Не последнюю роль играет и качество лакокрасочного покрытия. Какой бы оттенок не был выбран, нужно быть полностью уверенным не только в его насыщенности, но и качестве. «Алютех» — единственная компания, которая использует полиуретановое покрытие, модифицированное частицами полиамида (ПУР-ПА), эффективно противостоит механическим воздействиями, влаге и химическим веществам, защищает от коррозии, следовательно, декоративные свойства ворот сохраняются весь период эксплуатации конструкции. Рекомендованная толщина слоя покрытия — 25-35 микрометров, толщина грунтовочного слоя 5-7 мкм. С такой защитой точно не придется тратиться на ремонт.

Покрытие ПУР-ПА на воротах Alutech словно кольчуга защищает полотно от царапин и потертостейС лицевой стороны на панели «Аютех» наносится полиуретановое покрытие, модифицированное частицами полиамида

Как еще защитить ворота от коррозии

Правильный выбор – использование метизов с многослойным композитным антикоррозийным покрытием. Самонарезающими винтами к полотну крепятся роликовые кронштейны. Но для регионов с повышенной влажностью по-прежнему актуальны метизы из нержавеющей стали

Из этого же материала должны быть изготовлены оси роликов, обязательно обратите на это внимание

Направляющие также нуждаются в защите от ржавчины. Профили должны быть изготовлены из оцинкованной стали и покрыты порошковой краской.

Цены на метизы

метизы
Фурнитура и профили из нержавеющей стали

Даже самые качественные ворота нуждаются в уходе. Своевременное нанесение смазки, например, Литол 24, продлит срок службы металлическим элементам, таким как пружины, оси роликов и кронштейны.

Размеры конструкции

Первым критерием выбора можно назвать размеры ворот. Следует учитывать нижеприведенные моменты:

  1. Большинство моделей ворот выпускаются для стандартных проемов.
  2. Размеры указываются производителями.
  3. Толщина защитного полотна может варьировать в достаточно большом диапазоне. Стоит учитывать, что с увеличением толщины конструкции повышаются изоляционные качества. Однако за счет этого существенно повышается масса конструкции.
  4. Количество и ширина панелей. Стоит учитывать, что с увеличением количества панелей защитное полотно становится более гибким. Однако большее количество панелей определяет существенно увеличение количества соединительных элементов, за счет чего конструкция усложняется и увеличивается количество щелей.

Примером можно назвать модели, которые имеют размер полотна 2500 на 2250 мм. Толщина панелей может составлять от 4 до 10 см.

Варианты закрывания секционных ворот

Секционные ворота имеют несколько типов запирания.

Первый способ с использованием пружинных задвижек. Такой вариант подходит, если существует еще один вход в гараж. Задвижка устанавливается на внутренней части ворот или стены. Такой вариант запирания ворот устанавливается в стандартной комплектации, остальные варианты ставят только по просьбе заказчика.

Вариант с использованием ригельного замка. Такой замок требует установку ручки по центру ворот с внутренней или наружной стороны. При повороте ручки засовы выходят из специальных пазов и отпирают ворота.

В варианте, когда на ворота устанавливают автоматический механизм открывания ворот, существует автоблокировка механизма в положении опущенных ворот. Для открытия ворот в таком случае есть несколько способов:

  1. В гараже существует трос, с помощью которого можно снять блокировку механизма стоит только потянуть за него.
  2. С помощью ключа, который необходимо вставить в ячейку провернуть и вынуть цилиндр, к которому прикреплен трос разблокировки (такое действие не вызовет проблем).

Перечисленные способы разблокировки ворот подойдут, только если открывать ворота вручную. Для полной автоматизации используют механизмы блокировки с помощью самого привода подъема ворот, к нему также можно установить задвижки для блокировки изнутри в случае долгого отсутствия.

Что лучше: покупные или самодельные подъемные ворота

Покупать ворота или создавать самостоятельно – это дело каждого владельца гаража. Но стоит обусловить плюсы каждых из них.

Плюсы покупных ворот:

  • простота установки;
  • экономия времени;
  • гарантия и качество.

Минусы покупных ворот:

  • необходимо искать подходящие ворота;
  • внешний вид может не соответствовать желаниям;
  • стоимость.

Достаточно просто найти подходящие системы в продаже, если гаражные секционные ворота имеют стандартный размер; совсем другая ситуация, если требуются створки особенных габаритов. В таких случаях вариантов только два: изготовление на заказ, что очень дорого, либо изготовление своими руками.

Плюсы самодельных ворот:

  • экономия;
  • можно выбрать материалы самостоятельно;
  • при должном навыке можно быть уверенным в качестве конструкции.

Минусы самодельных ворот:

  • уходит много времени на расчеты и создание конструкции;
  • есть возможность ошибиться в расчетах или при создании конструкции;
  • некоторые недочеты будут видны только через какое-то время.

Получается, что у каждого из вариантов есть свои плюсы и минусы. При достаточном наличии средств куда проще купить уже готовые ворота и обшить их нужным материалом. Если же есть желание сэкономить и потратить время на строительство – лучше сделать конструкцию самостоятельно.

Почему именно подъемные секционные ворота

Подъемно-секционные ворота имеют ряд положительных и отрицательных качеств. К плюсам можно отнести нижеприведенные моменты:

  1. Хорошие звукоизоляционные качества. Как ранее было отмечено, сэндвич-панели изготавливаются при применении эффективных изоляционных материалов.
  2. Универсальность применения. В продаже можно встретить конструкции, которые подходят к самым различным проемам. Секционные конструкции подходят как для промышленного, так и для домашнего применения.
  3. Конструкции устойчивы к механическому и иному воздействию. Механическое воздействие не приводит к деформации.
  4. Высокие теплоизоляционные качества. В продаже встречаются секционные ворота, которые имеют весьма высокие теплоизоляционные качества за счет применения современных материалов. Современные технологии хорошо себя проявляют в последнее время.
  5. Особенности конструкции позволяют сэкономить свободное место в гараже. Это связано с тем, что защитное полотно поднимается под потолок. Для этого создается специальный привод и направляющие.

Однако есть и несколько существенных недостатков:

  1. Достаточно высокая стоимость из-за сложности конструкции. Стандартная конструкция имеет стоимость около 70 тысяч рублей.
  2. Отъезжающая створка требует свободного пространство возле потолка.
  3. Для обеспечения стабильной работы секционные ворота требуют постоянного ухода. Следует учитывать, что конструкция состоит просто из огромного количества элементов, которые постоянно подвижны.
  4. Относительно невысокая устойчивость к взлому. Стоит учитывать, что конструкция подходит исключительно для охраняемой территории. Это связано с тем, что взлома защитное полотно можно только при наличии обычного инструмента.

В заключение отметим, что подъемно-секционные ворота сегодня весьма востребованы. Они обходят обычные распашные конструкции по многим эксплуатационным качествам, но вот обходятся намного дороже. При повреждении сэндвич-панелей полотно не может функционировать. Провести замену отдельных панелей зачастую нельзя, так как для этого требуются определенные навыки

Именно поэтому следует осторожно обращаться с воротами

Контрольная проверка выполнения монтажных работ

Основная сложность установки секционных ворот заключается в проведении правильных измерений. При малейших недочетах возникнут сложности в установке, преодолеть которые будет достаточно трудно. Перед началом эксплуатации изделия осуществляют контрольную проверку монтажа.

При определении качества выполненной работы необходимо обратить внимание на наличие просветов после опускания полотна. Они должны отсутствовать

Уплотнитель при правильной установке должен максимально прилегать к полу. Также проверяется расположение балансировочных пружин. Они должны находиться на боковых частях профилей.

Способы автоматизации ворот

Варианты автоматизации ворот

Автоматизация ворот требует источника питания управляющих механизмов – электросети. В подавляющем большинстве современных гаражей она присутствует. Но её наличие решает проблему лишь частично.

Приводы подъёмных ворот функционируют таким образом, что после закрывания срабатывает блокировка. И подъём полотна с внешней и внутренней стороны проема становится невозможным. Для того чтобы управляющий механизм заработал, необходим сигнал, поступающий на электронику от источника: дистанционного пульта или кнопки на стене гаража.

Поэтому при перебоях с электроснабжением, от которых никто не застрахован, открыть или закрыть гараж будет проблематично.

Проблему решают двумя способами:

  1. Включением в систему управления воротами механизма ручной разблокировки. Эта опция не предусмотрена стандартной комплектацией подъёмных ворот. Поэтому её нужно заказывать и оплачивать дополнительно.
  2. Установкой резервного источника электроэнергии. Самый простой способ решения этой задачи – использование аккумулятора, от которого запитывают управляющий механизм. Но при низких температурах воздуха аккумулятор может сесть, и проблема останется. Поэтому оптимальным выбором будет установка генератора.

Практичные автолюбители снижают риск отказа системы управления воротами до нуля: устанавливают систему механической разблокировки и подключают резервный источник электроэнергии.

Дополнительные опции

Для секционных ворот может быть предусмотрено множество дополнительных опций, которые делают их использование более комфортным, улучшают внешний вид или увеличивают показатели надежности. Чаще всего дополнительные элементы устанавливаются по просьбе заказчика при изготовлении конструкции под заказ.

Остекление и вентиляционные решетки для ворот

Заказчик может попросить производителя установить вставки со стеклами или решетками для вентиляции в секции. Прорезается отверстие, куда вставляются дополнительные элементы. При остеклении чаще всего устанавливается два окна на верхнюю секцию.

Встроенная калитка (дверь)

В секционных воротах может быть предусмотрена входная дверь с замком. Для реализации этого решения вырезается отверстие под размеры двери на нижних панелях. Двери также изготавливаются из секций, которые устанавливаются в один уровень с остальными. Такая опция является достаточно дорогостоящей, ее предлагают далеко не все производители секционных конструкций.

Средства безопасности и автоматики

На конструкцию ворот устанавливаются системы автоматизации подъема, которые управляются с дистанционных пультов, брелков или смартфонов. Для безотказной работы системы желательно установить дополнительные батареи или систему ручной разблокировки, что поможет открыть ворота в условиях отсутствия электроэнергии.

Для предотвращения травм используются фотоэлементы, фиксирующие движения возле плоскости опускания ворот. В такой ситуации система автоматически блокируется, если закрытию помешает человек или животное.

Блок ручного подъема ворот

При использовании автоматической системы подъема рекомендуется дополнительно установить систему ручного подъема из блоков и тросов. Такая система поможет разблокировать проезд при отсутствующем электричестве или в случае поломки автоматического подъемника.

Тип подъема ворот

Возможно несколько вариантов подъема ворот. Каждый из них подходит для разных помещений, учитывая высоту потолка. В каждом индивидуальном случае тип должен подбираться, по предварительной оценке, мастера. Не имея нужных знаний не стоит брать изделие доверившись случаю, что может привести к нежелательным последствиям. Только правильно выбранная модель гарантирует долгий срок службы с сохранением всех эксплуатационных качеств.

  • Стандартный подъем. Этот вид используется, если расстояние от потолка до верха ворот составляет 35 до 60 см. Такой вариант является самым дешевым. Можно использовать для конструкций высотой до 10 метров и шириной до 7.
  • Низкий. Используются при высоте притолоки от 15 до 30 сантиметров. При использовании этого вида нижняя секция немного свисает в проем в открытом положении. Такие ворота могут сооружаться с использованием «барабана» в конструкции. Такой тип подъема требует установки дополнительных направляющих, что существенно увеличивает стоимость. Барабан может устанавливаться, как спереди, так и сзади. Во втором случае нужно использовать специальные крепления для вала. Данный вариант конструкции имеет одну особенность: механизм автоматического подъемника может быть установлен только в потолок.
  • Высокий подъем. Такая конструкция используется при высоте притолоки от 60 см. до 5 м. Конструкция требует усиленных креплений, барабана и мощной системы автоматизации, которая может устанавливаться только на вертикальные направляющие. Конструкция отличается надежность и долговечностью, но стоимость получается достаточно высокой.
  • Наклонный. Такой принцип используется при наклонном потолке, когда его высота увеличивается к задней стенке. Это самый дорогой вариант, но также подобная конструкция считается самой нестабильной. Используется чаще всего для ситуаций, когда другие варианты неприменимы.
  • Вертикальный подъем. Это самый дорогой и надежный вариант, для которого характерна усиленная конструкция. Для использования такого варианта высота притолоки должна быть равна высоте проема + 70 сантиметров при размещении пружины сверху. Если пружина размещается снизу, нужно дополнительно от 40 см. высоты. Может использоваться в ситуациях, когда масса ворот не превышает 1000 кг, поскольку автоматизировать систему можно только при помощи осевого привода.

Оптимальный вид подъема определяется на этапе замеров. Поставщик ворот составляет план проема, на основании которого подбирается оптимальный вид конструкции.

Возможности автоматизации ворот

При помощи специальных устройств процесс открытия ворот можно полностью автоматизировать. Можно использовать использование устройства с креплением в потолок или осевого привода. В первом случае соединение подъемника с воротами осуществляется при помощи цепей. Данный вариант является более дешевым, чем использование осевого привода, но подходит он только для стандартного и низкого типов подъема. Второй вид конструкции принято устанавливать над верхней осью. Этот вид привода является более мощным и дорогим. Используется в ситуациях, когда есть достаточно пространства для установки привода на верхней оси.

Современные технологии позволяют осуществлять запуск привода, как с панели с пусковой панели, установленной на стене гаража, так при помощи использования дистанционных устройств контроля или смартфона.

Достоинства и недостатки подъёмных гаражных ворот

Если вы выбираете подходящую дверную систему для своего гаража, предлагаем ознакомиться с преимуществами подъемных конструкций. Такие двери:

  • надёжность и безопасность. Прочное и цельное дверное полотно позволяет минимизировать взлом и предотвратить проникновение внутрь строения;
  • рациональное распоряжение окружающим пространством. Для открытых дверей требуется минимум места, а их монтаж может быть выполнен даже в условиях ограниченного пространства;
  • могут облицовываться различными материалами, в том числе жёсткими панелями и вставками;
  • допускают качественное утепление пенополистирольными панелями;
  • могут быть с автоматической или ручной системой управления;
  • подходят для одинарных и двойных гаражей.

Для открытия требуется минимум места

К недостаткам подъемных гаражных дверей стоит отнести:

  • монтаж исключительно в прямоугольные либо квадратные проемы;
  • уменьшение высоты проема на 0,2 м при нахождении полотна в открытом состоянии;
  • невозможность замены отдельных элементов. Полотно должно меняться целиком;
  • ограничение по весу поднимаемого полотна прочностными характеристиками подъемного механизма.

Дверной проем становится ниже

Устройство секционных ворот

Современное изобретение представляет собой металлическое полотно из нескольких секций, которые соединяются петлями. В зависимости от модели размер секции имеет отличительные особенности. Отпирание, запирание ворот осуществляется при помощи подвижно-силового механизма. Готовый вариант получается подвижным, что обеспечивает максимально быструю работу. Полотно при помощи подшипниковых роликов крепится к металлическим направляющим. Подобная особенность предотвращает возможные заклинивания и сбои в работе. Секционные ворота относятся к подвижным запирающим системам, для которых одновременно характерны высокие показатели надежности и подвижности. Необходимо учитывать, что наличие мест соединения секций приводит к проникновению холода, во время зимнего периода.

Такой подход намного удобнее распашных элементов. Кроме удобства необходимо отметить момент экономии пространства

Это особенно важно на узких переулках либо, когда на участке попросту нет свободного места чтобы установить простой, классический вариант распашных ворот. Открыть секционные модели нет необходимости расчищать территории во время обильных снегопадов поскольку они подымаются вверх

Секции могут подниматься вручную, либо с помощью электрического привода. Второй вариант намного удобнее. Большинство владельцев гаражей, промышленных помещений дополнительно оборудуют систему силовой установкой. Обязательно наличие ручного механизма поскольку приводная система работает только от электричества, в случае его отключения должен быть способ открыть гаражные створки.

Полотно секционных ворот: устройство, размеры, материалы

Основой полотна любых секционных изделий выступает прочная сталь. Только надежные материалы смогут гарантировать защиту от незаконных проникновений. Кроме того, полотно низкого качества может быть повреждено даже от незначительного удара. Подобные вмятины на поверхности могут привести к нарушению эксплуатации изделия. Они бывают двух видов:

  • холодная;
  • утепленная.

От выбранного вида зависят применяемые при монтаже материалы.

Подготовительный этап

К каждым воротам при продаже прилагаются инструкции, где точно описывается порядок их монтажа. В одиночку полностью выполнить такую работу невозможно, т.к. придется замерять ширину и высоту проема. Удобнее это делать вместе с помощником.

Потребуется приготовить:

  • пассатижи;
  • молоток;
  • гаечные ключи разных размеров;
  • дрель и сверла;
  • рулетку;
  • уровень.

При проведении монтажа должны тщательно соблюдаться все меры безопасности.

Что и зачем измерять

Производить замеры необходимо очень аккуратно. Исправить ошибку в последствии будет достаточно сложно.

Вначале измеряется высота проема. К ней прибавляется 30 см. После окончания монтажа эта величина уменьшится.

Уровнем проверяют, насколько ровно сделан в помещении пол. К величине ширины проема добавляется 4 см, по 2 см справа и слева.

Для обслуживания ворот необходим технический зазор, минимальная величина которого должна равняться 8 см.

Конструкция ворот подразумевает, что полотно будет двигаться к потолку, поэтому еще одним важным параметром является глубина гаража. Она должна превышать высоту.

Подготовка оборудования

Помимо карандаша и рулетки для проведения работ понадобятся:

  • отвертки универсальные;
  • клепальный пистолет;
  • острый нож;
  • шлифмашинка;
  • арматура диаметром 12-14 мм.

Подготовка проема

Качество выполняемых работ во многом зависит от того, как будет подготовлен проем

При работе с ним надо учитывать, что важное значение приобретает притолока, ее высота не меньше 200 мм. Не менее строгие требования предъявляются к состоянию стен проема

Они расположены в одной плоскости. Стены проема делают из кирпича или бетона. При наличии пеноблоков крепление будет ненадежно, и придется создавать дополнительное укрепление с помощью стального уголка.

Установка ворот начинается лишь после того, когда будет полностью подготовлен проем. Основная нагрузка при монтаже ворот приходится на потолок и поперечную перемычку, которую располагают над проемом. Поэтому, если помещение имеет слабую крышу, монтировать изделие нежелательно. Если предусматривается установка конструкции с электроприводом, в помещении недалеко от входа должна располагаться розетка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
