Обзор крепежа для пластиковых окон – какой выбрать?

Герметизация

Последовательность заделки зазора снаружи и внутрь:

  • ПСУЛ;
  • монтажная пена;
  • пароизоляционная пленка.

По внешней стороне пластикового окна между профилем и четвертью или по краю торца и оконным проемом клеится лента ПСУЛ. Аккуратно подденьте и заверните 2 см защитной пленки клейкой стороны. Вставьте и закрепите ленту на одном из нижних углов окна. Уложите полосу по периметру и, постепенно снимая пленку, прижимайте ПСУЛ к окну. После снимите защитную пленку, чтобы полоса начала расширятся. Снизу ПСУЛ крепится с торца.

С внутренней стороны окна по краю закрепите паропроницаемую пленку, снимая защиту с клейкой стороны только частично.

Заполнение зазора монтажной пеной выполняйте снизу-вверх. Заполняется постепенно по 20–30 см и последующего перерыва, пока пена наберет объем. Заполненные промежутки заклеиваются паропроницаемой пленкой.

Виды креплений для пластиковых окон

  • анкера или рамные дюбели;
  • нагели или шурупы по бетону;
  • анкерные пластины.

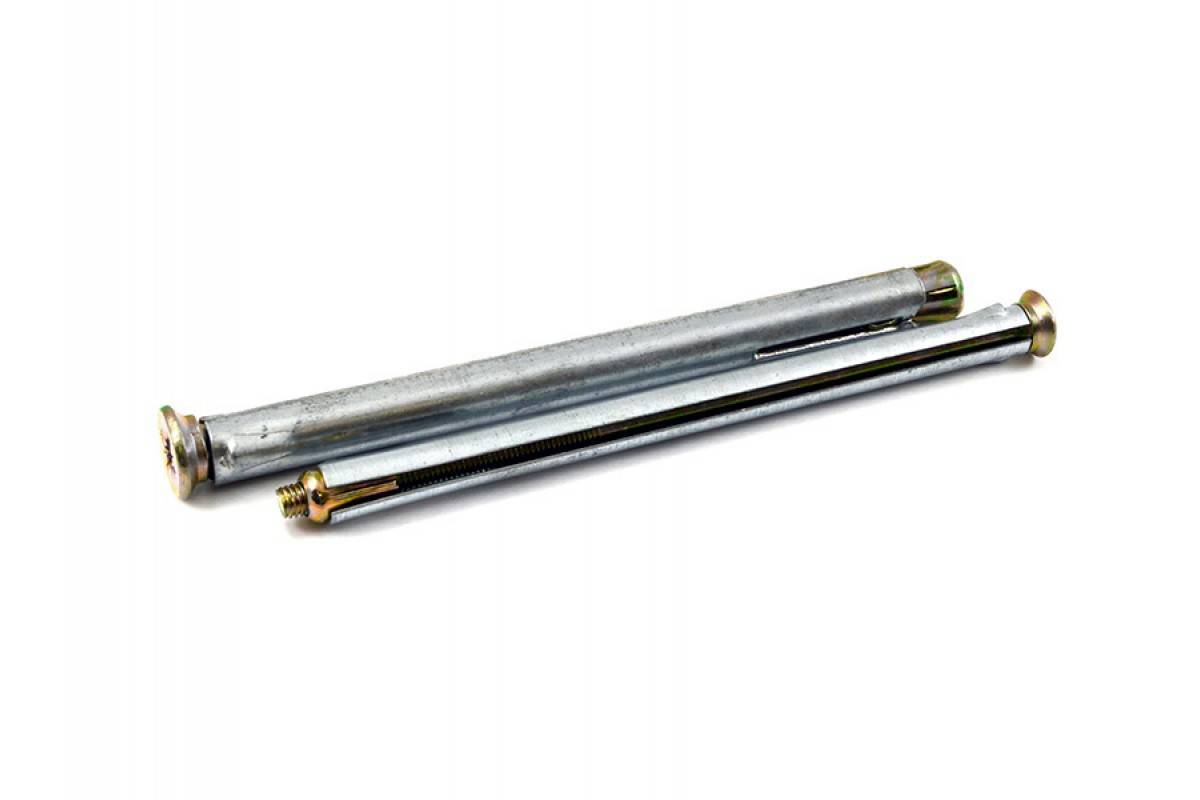

Рамный дюбель

Этот вид крепежа относится к профессиональным, характеризуется высокой надежностью. Рамный дюбель состоит из 3 элементов:

  • винта с резьбой;
  • внешней гильзы;
  • внутренней втулки.

Винт монтируется следующим образом: гильза вставляется в подготовленное отверстие, винт вкручивается в гильзу. При вкручивании втулка изнутри распирает гильзу, надежно фиксируя анкер.

В то же время надежность крепления является и недостатком. Винт вкручен так крепко, что вытащить его не разрушив часть стены будет практически невозможно. Демонтаж соединений может потребоваться при замене старых оконных блоков на новые либо при исправлении ошибок монтажа. Разобрать анкерное соединение чтобы отрегулировать конструкцию по вертикали и горизонтали довольно проблематично.

Рамными дюбелями непросто будет закрепить окно в доме, где основание имеет многослойную конструкцию. Например в панельных домах стены имеют внутри слой теплоизоляционного материала, в который закрутить анкер не представляется возможным. Винт будет проваливаться в утеплитель и распорка не раскроется.

Размер анкера подбирается в зависимости от величины промежутка между рамой и откосом. Для монтажа пластиковых окон подходят анкера диаметром до 10 мм. Крепежный элемент устанавливают на внутренней части блока под стеклопакетом. Исходя из того, что толщина рамы составляет 40 мм и на столько же винт входит в стену, минимальная длина крепления 80 мм. Если между откосом и рамой 2-3 см, то нужен анкер длиной 11 см, а если 6-7 см, то понадобится уже длина 15-16 см.

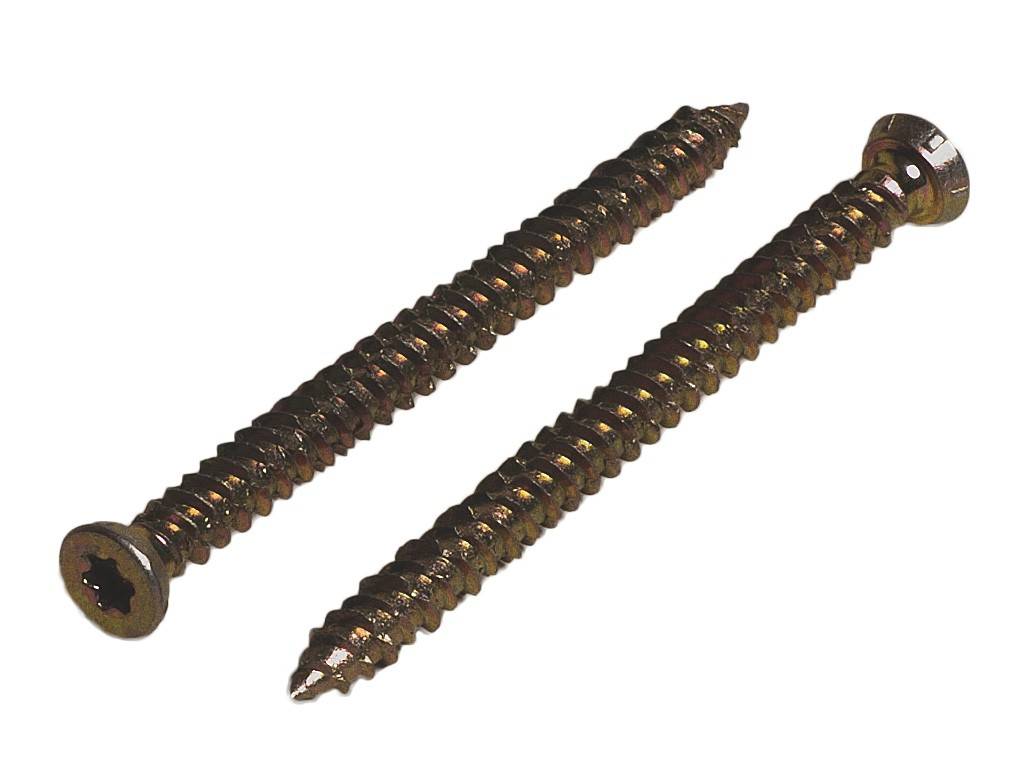

Шурупы по бетону

В быту они носят название турбовинтов, нагелей, саморезов по бетону. К особенностям этого вида крепежа можно отнести отличные удерживающие усилия, что позволяет успешно применять их для закрепления пластиковых окон.

  • крепления обладают высокой надежностью в бетоне, кирпиче, монолите;
  • соединения можно разобрать чтобы отрегулировать или заменить элементы.

Минус всего один: нагели нельзя использовать для монтажа на стены с неоднородной структурой. Шуруп будет проваливаться в теплоизоляционный материал.

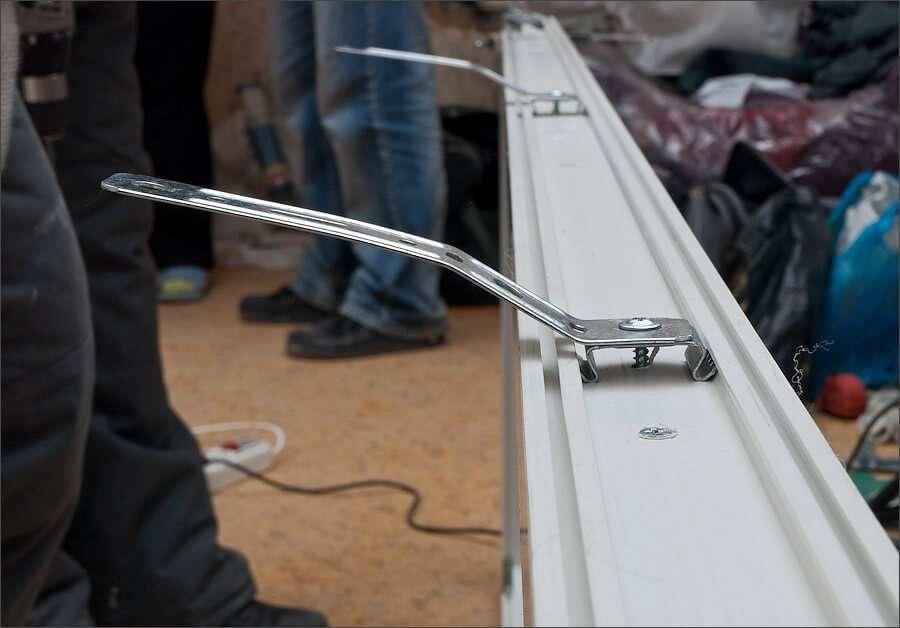

Анкерные пластины

Считаются наиболее современным способом фиксации оконных блоков. Этот вид крепежа создавался с учетом сезонных температурных перепадов и эластичности материала. Анкерные пластины это единственный вид крепежа, который способен надежно удерживать объемное окно в многослойных стенах.

Такие пластины выпускаются двух видов:

Монтаж устройства довольно простой: одной стороной его закрепляют на торцевой части рамы, а другая прикручивается к основанию обычным шурупом длиной 50-80 мм.

Плюсы использования анкерных пластин:

  • Раму не нужно сверлить насквозь, как это происходит при использовании дюбелей или нагелей.
  • Поворотные модели можно легко переориентировать без сверления лишних отверстий если во время работы сверло попадает на прут арматуры.
  • В панельном доме или построенном из «экспериментальных» материалов применение анкерных пластин это единственный способ надежно зафиксировать оконный блок.

К недостаткам можно отнести недостаточную надежность крепежа при использовании маленького и узкого пластмассового дюбеля. На самом деле это не соответствует действительности. Монтаж оконных блоков выполняется с обязательным запениванием зазоров строительной пеной. При застывании она дополнительно фиксирует окно по заранее установленному уровню.

Фасадный саморез

Вообще саморезы изготавливают из оцинкованной и нержавеющей стали. Но, если мы говорим именно о фасадном саморезе, которым можно крепить металлопрофиль в вентфасаде, то необходимо использовать саморез из нержавейки.

Неважно, алюминиевая или оцинкованная это система. Всегда используется нержавеющий саморез. Алюминиевая система, если закрепить ее оцинкованным саморезом, вступит в химическую реакцию и начнет ржаветь

Дело в том, что разные типы металлов реагируют друг с другом, реакция называется “гальвано пара” – это их курса химии, седьмой класс

Алюминиевая система, если закрепить ее оцинкованным саморезом, вступит в химическую реакцию и начнет ржаветь. Дело в том, что разные типы металлов реагируют друг с другом, реакция называется “гальвано пара” – это их курса химии, седьмой класс.

Цветной и черный металл нельзя использовать совместно. Крашенный саморез тоже запрещен, т.к. при вкручивании, краска слезет. Поэтому для алюминиевых систем необходимо использовать исключительно саморез из нержавейки.

Пусть это странно и нелогично, но оцинкованные саморезы для вентфасадов применять нельзя. Потому что оцинкованные саморезы недолговечны. И между шляпкой самореза и профилем моежт скапливаться вода, усиливающая коррозию металлов.

А так как к системам предъявляют повышенные требования к надежности, использовать согласно разрешительной документации для металлопрофиля необходимо нержавеющий саморез.

Особенности применения

Благодаря острому кончику саморез без труда ввинчивается в металл, толщина которого не превышает 2 мм. Саморез вкручивают с помощью шуруповерта, что, с одной стороны, очень удобно, скорость монтажа возрастает, усилий прилагается минимум на вкручивание.

С другой стороны, шуроповерт ограничивает работу при температуре ниже 20 градусов. Он начинает хуже работать. Систему можно монтировать и при меньшей температуре. Ограничения на монтаж системы связаны либо с человеческим фактором, когда физически люди не могут работать на холоде. Либо отказывается работать техника.


Саморезы не рекомендуется использовать для оцинкованных систем. А в алюминиевых системах, они наоборот, рекомендуются. Почему так – очень просто.

Алюминий – металл вязкий. И, если саморез не вкручивать – выкручивать, снова вкручивать – выкручивать, то саморез сядет плотно, завязнет. А в оцинкованных металлах, саморез сидит плохо.

Во- первых, оцинкованный профиль имеет малую толщину. Во- вторых, саморез при вибрационных нагрузках, а они неизбежно есть в любом городе, выкручивается. Поэтому для оцинкованных систем используют заклепку. Рассмотрим ее ниже.

Анкерные болты – классический крепеж для пластиковых окон

Крепление окон в проеме при помощи анкерных болтов считается классическим способом установки светопрозрачных конструкций. Раньше этот способ не имел альтернатив, да и сегодня во многих ситуациях монтажники отдают предпочтение именно ему.

Вариант предполагает просверливание в раме отверстий диаметром 8-10мм, вставку в них анкерных болтов и забивание крепежных элементов в стену до упора. Способ хорош при установке окон в зданиях с твердыми прочными стенами – в этом случае он обеспечивает надежную фиксацию конструкции на долгие годы. Применение анкерных болтов неоправданно в зданиях старого фонда и в строениях с многослойными стенами, а при использовании их для остекления балконов имеется вероятность разгерметизации всего помещения, так как массивные элементы нередко пробивают насквозь козырьки навеса.

Среди других недостатков способа крепления окон на анкерные болты выделяются следующие:

  1. Вызывает дополнительное охлаждение рамы, так как пронизывающий её насквозь болт становится прямым мостиком для проникновения холода снаружи.
  2. Требует усиленной герметизации нижней части, чтобы влага от запотевания не попадала на монтажный шов.
  3. Конструкцию сложно демонтировать – чтобы вытащить анкерные болты, нужно приложить большие усилия.

Монтажный шов

Монтажный шов — элемент узла примыкания, представляющий из себя комбинацию из различных изоляционных материалов, используемых для заполнения монтажного зазора и обладающих заданными характеристиками. Шов должен удовлетворять следующим требованиям:

  • Обеспечение надежного закрепления оконного блока в стене;
  • Обеспечение необходимого температурно-влажностного режима в месте примыкания оконной рамы к стене. При этом оконный блок должен быть установлен таким образом, чтобы избежать промерзания оконных откосов и непосредственно профиля рамы;
  • Плотность и герметичность;
  • Низкая теплопроводность и высокая долговечность;
  • Восприимчивость к температурным растяжениям-сжатиям оконного блока без потери герметичности.

ГОСТ устанавливает требования, которым соответствует трехслойная конструкция монтажного шва – она обеспечивает идеальное сохранение теплоизоляционных свойств пены.

Монтажный шов – 3 слоя:

  1. Наружный – водоизоляционный, паропроницаемый;
  2. Центральный – теплоизоляционный;
  3. Внутренний – пароизоляционный.

Такая конструкция призвана обеспечить устойчивость монтажного шва не только к атмосферным воздействиям, воздействиям температуры и влаги, в том числе и с внутренней стороны, но и устойчивость к эксплуатационным воздействиям. Кроме того, он должен быть устойчив к разного рода деформациям, как температурным, так и силовым.

Внешний (наружный) слой монтажного шва защищает его от проникновения влаги, воздействия ультрафиолета, воздействию температур от -35 до +70°С, частично препятствует проникновению холодного воздуха через монтажный шов и др.

Помимо этого, внешний слой монтажного шва должен обладать высокой паропроницаемостью (коэффициента паропроницаемости материала наружного слоя – не менее 0,15 мг/(м*ч*Па) для удаления конденсатной влаги из монтажного шва на улицу. На сегодняшний день наиболее отработанной является технология устройства наружного слоя монтажного шва с применением паропроницаемых саморасширяющихся уплотнительных лент (ПСУЛ). Существует довольно широкий спектр наименований этого типа материалов, но для герметизации оконных монтажных швов подходят далеко не все. Ленты ПСУЛ, предназначенные для монтажа оконных блоков, должны выдерживать водяное давление в сжатом рабочем состоянии свыше 300 Па. ПСУЛ обязательно должна быть устойчива к ультрафиолету (суммарная доза облучения лицевых поверхностей при проведении испытаний — не менее 5 ГДж/м2).

Нанесение штукатурного слоя, шпатлевки или красящих составов на ПСУЛ не допускается !!!

Центральный слой должен обеспечивать заданное сопротивление теплопередаче монтажного шва и необходимую шумоизоляцию. Для создания среднего слоя используется ППУ или, проще говоря, монтажная пена. (Монтажная пена — это пенополиуретановый герметик). Центральный слой должен быть выполнен без пустот, трещин, отслоений и переливов. Раковины более 10 мм не допускаются. Водопоглощение пенных утеплителей центрального слоя при полном погружении за 24 ч не должно превышать 3% по массе. Высокие тепло- и шумоизоляционные характеристики ППУ сохраняются только в сухом состоянии. Увлажнение сводит «на нет» все его вышеперечисленные достоинства. Поэтому сохранение утеплителя в максимально сухом состоянии – основная задача, выполняемая внешним и внутренним слоями монтажного шва.

Внутренний слой должен быть герметичным и обеспечивать надежную изоляцию материалов центрального слоя от воздействия водяных паров со стороны помещения. Пароизоляционные материалы по внутреннему контуру монтажного зазора должны быть уложены непрерывно, без пропусков, разрывов и непроклеенных участков. Пароизоляционные материалы внутреннего слоя монтажного шва должны иметь коэффициент паропроницаемости не более 0,01 мг/(м*ч*Па). Пароизоляционная уплотнительная лента изготавливается из алюминиевой фольги , покрытой с одной стороны самоклеящейся пластоэластичной массой на основе бутилового каучука высокой степени клейкости. Приклеивать ленту необходимо плотно по всей её длине. Любой зазор, вздутие — это канал для проникновения влаги. Ширина ленты определяется по формуле: ширина монтажного зазора плюс 30 мм или больше.

Особенности монтажа пластиковых окон

  1. Среди строителей бытует мнение, что анкерные пластины обладают недостаточной надежностью. Но производители предписывают выполнять такое крепление с обязательным использованием монтажной пены, которая при застывании создает сама по себе надежную фиксацию окна. А вот использование минеральной ваты или любых других уплотнителей недопустимо.
  2. Анкерные пластины выпускаются под конкретную конструкцию пластикового окна каждым производителем по своим стандартам. Это надо учитывать при покупке крепежа. Использование пластин, например, фирмы Rehau для крепления окон другой конструкции может создать проблемную ситуацию.

При выборе крепежных элементов учтите конструктивные особенности окон и стен. Это поможет сделать правильный выбор для установки конкретной модели.

При необходимости можно проконсультироваться у специалистов в оконной компании, которые своими советами облегчат вам самостоятельно выполнить монтаж окон ПВХ.

Анкерный дюбель или анкер

Крепеж является профессиональным и надежным. Конструкция анкерного дюбеля состоит из винта с резьбой, металлической оболочки (гильзы) и внутренней втулки.

При завинчивании винта втулка распирает гильзу и крепеж надежно фиксируется. Но у такого крепежа есть один главный недостаток. Он так надежно фиксируется, что иногда его невозможно вынуть обратно.

Когда вы устанавливаете пластиковое окно, то не задумываетесь об этом. Но если в процессе окно встанет криво и потребуется его переустановка, то проблема выявит себя. Да и по своему опыту знаю, что при сверлении иногда можно попасть в арматуру и тогда придется сверлить новое отверстие. А это приведет к тому, что всю конструкцию можно разворотить до ужасного состояния.

Если вы устанавливаете окно в доме с многослойными стенами, например, в панельной серии П-44, то возникнут трудности с крепежом. Дело в том, что анкер в таких стенах просто проваливается и распорка не может закрепиться.

Длина анкера для установки пластикового окна варьируется в пределах 100-200 мм, толщина 8-10 мм. Выбирать длину анкера нужно исходя из расстояния от рамы до откоса. Анкерный болт крепится с внутренней стороны стеклопакета. Если толщина профиля 4 см, плюс анкер должен войти в стену на 4 см, то уже 8 см занято. Если расстояние от рамы до откоса пара см, то понадобится анкер длиной 110 мм, если 5-7 см, то 150 или 160-й анкер.

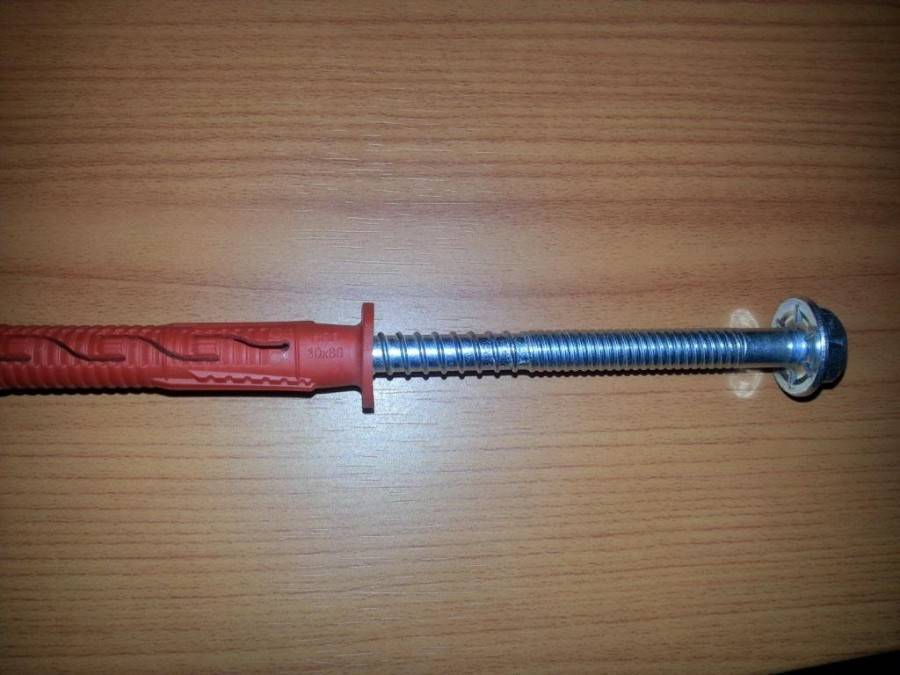

Анкерный дюбель

Данный вид крепления для пластиковых окон, является очень надежным. Принцип работы устроен так, что при закручивании винта втулка распирает стенки гильзы и элемент получается надежно закреплен.

Размер. Размеров дюбелей существуют огромное количество от 100 до 200 мм, а толщина их от 7-12 мм. Чтобы рассчитать свою длину дюбеля, нужно измерить толщину окна и проема от рамы и откоса.

Обычно толщина рамы варьируется около 4-6 см, также дюбель должен войти в стену на расстояние 4 см. Если у вас расстояние от стены до окна около 3-4 см, то вам нужен дюбель 110 мм, если 8-10, то 160-190 мм.

Недостатки. Недостатком какого крепления, является то, что устанавливая дюбель его уже не возможно демонтировать. Поэтому, нужно очень серьезно подойти к выравниванию окна, т.к. исправлять свои ошибки будут вам стоить очень дорого и займут большое количество времени.

Также если вы сверлом попали в арматуру, то вы можете сломать сверло и вам придется сверлить новое отверстие.

Глубина сверления внутрь под дюбель зависит от материала из которого сделана стена. В бетонной стене глубина равняется 4 см, а в кирпичной стене 7-8 см.

Крепеж для ПВХ конструкций

Пластиковые конструкции устанавливают с применением анкеров, саморезов (в некоторых случаях с дюбелями) или анкерных пластин.

Анкера

Данный вид крепления представлен в двух вариантах: классический анкер и анкер для пустотелых материалов.

  • Классический анкер. Состоит из наружной оцинкованной гильзы, винта под крестовую отвертку и втулки. Принцип действия заключается в следующем: изначально винт и часть накрученной на него втулки находятся внутри гильзы, которая при вращении винта в определенном направлении расширяется, фиксируя таким образом анкер в посадочном месте. Обычный анкер отлично подходит для крепления в плотных материалах (кирпич, бетон, шлакоблок).

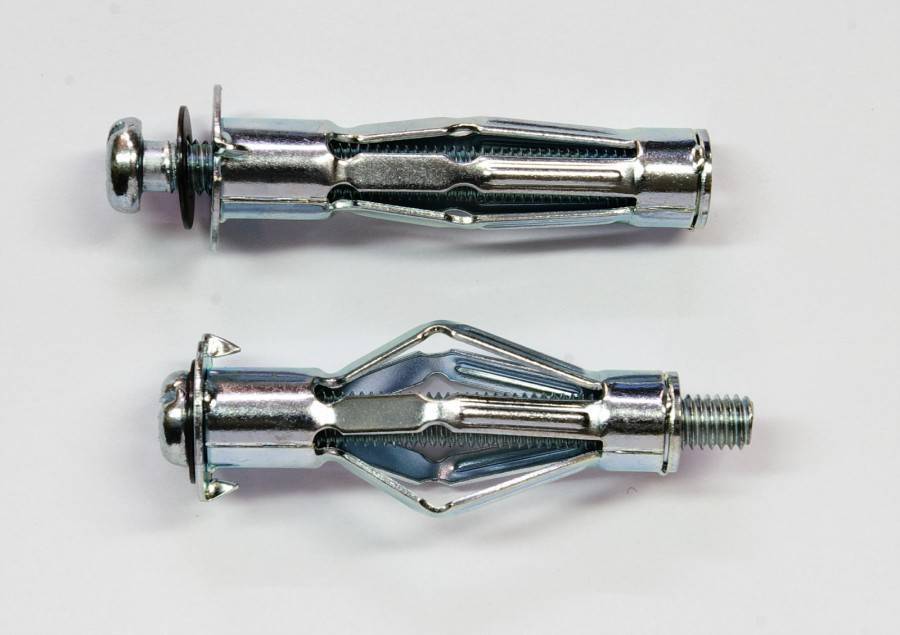

  • Для пустотелых материалов. В целом такой анкер схож с классическим – различия в конструкции гильзы и втулки, которая теперь не расширяет гильзу, а деформирует, сдавливая по оси (деформация возможна благодаря специальным прорезям). Часть анкера при закручивании значительно увеличивается в диаметре, что позволяет его фиксировать в рыхлой среде. В плотных материалах такой крепеж тоже держится отлично.

Длина дюбелей варьируется от 70 мм до 202 мм. Размер, подходящий для установки, подбирают исходя из толщины оконного профиля (60мм), монтажного зазора между рамой и проемом (стандарт 2 см), и материала, из которого проем изготовлен. В кирпич или бетон достаточно захода 5-6 см, следовательно, в обычной ситуации понадобится анкер 152мм.

Для пенобетона следует использовать максимальную длину крепежа (202 мм).

Шурупы

Шурупов, как и вышеописанных анкеров, два типа: обычные – по дереву и более специальные – по бетону.

  • Саморезы по дереву. Быстрый и дешевый способ зафиксировать оконный блок в проемах деревянных конструкций, а при использовании дюбеля шуруп прекрасно держится в бетоне, кирпиче и подобных материалах. У этого крепления есть еще одно положительное качество в сравнении с анкерами: простота демонтажа.
  • Саморезы по бетону (нагель). Альтернатива анкерам, которая, к сожалению, встречается довольно редко на отечественном рынке.

    Данный вид крепления заметно толще по диаметру, чем шурупы по дереву, что делает установку с его применением более надежной. Собственно применение заключается в следующем: в бетонном основании буриться отверстие соответствующего диаметра, после чего можно закручивать саморез без дюбеля, прямо в бетон.

    Есть один недостаток: из-за больших нагрузок при вкручивании шурупы по бетону часто ломаются.

Анкерные пластины

Разновидностей анкерных пластин больше, чем у саморезов и анкеров вместе взятых. Это обусловлено тем, что многие производители ПВХ профиля выпускают пластины специально для своей продукции, к счастью, они универсальны и взаимозаменяемы.

Анкерная пластина крепится одной стороной к внешней части оконного каркаса, другая сторона фиксируется в проеме анкерами или саморезами. Существуют пластины, которые держатся на раме за счет зубчатых выступов или защелкиваются в четверть профиля. Некоторые монтажники такие пластины даже не прикручивают.

Применение анкерных пластин наиболее простой и надежный вариант крепления. Единственный недостаток – после подобного монтажа не обойтись без отделки откосов.

Варианты креплений для рамы

Она крепится на металлические пластины или анкерные болты.

Первый вариант – более разумный, ведь:

  • камера внутри профиля не будет подавать лишнее напряжение на стеклоблок;
  • вода не затечет в отверстия в профиле, не нарушится гидроизоляция.

Крепежная пластина закрепляется саморезами за установочный профиль либо на анкера.

Анкерные болты – простой, не затратный вариант. Его часто применяют монтажники. В раме просверливаются отверстия, вводятся анкера для закрепления рамы. Хотя просверливание насквозь вызывает ухудшение теплоизоляционных свойств оконного профиля, снижение герметичности у камеры. При этом нарушается эстетичность фрамуги, т.к. будут торчать шляпки шурупов из профиля при открытом положении окна.

Современные варианты крепления окон

В тех случаях, когда анкерные болты не могут обеспечить нужное качество крепления, применяют другие виды крепежных элементов. Чаще других при установке окон используют анкерные пластины для ПВХ окон и стеновые шурупы МРС (MRS). Оба варианта доказали свою надежность и эффективность – ими пользуются специалисты компаний, идущих в ногу со временем, которые следят за прогрессивными разработками в оконной сфере и применяют лучшие из них.

Анкерные пластины

Монтаж осуществляется при помощи пластин, одна часть которых саморезами присоединяется к раме, а другая прикрепляется к стене дюбелями длиной не менее 40мм. Способ хорошо подходит для зданий с многослойными или рыхлыми стенами (с утеплением), а также для установки окон в исторических зданиях. Дополнительную прочность креплению придает монтажная пена, которой заливаются оставшиеся между откосом и рамой промежутки.

В работе используются универсальные и специальные анкерные пластины для пластиковых окон:

  • Универсальные крепежные элементы подходят для установки любых конструкций, они напрямую присоединяются к раме саморезами;
  • Специализированные – разрабатываются под конкретную модель окна и имеют «ушки» под саморезы, они вставляются в особые пазы рамы для упрочнения фиксации.

Монтаж ПВХ окон на анкерные пластины не вызывает дополнительного охлаждения рамы, так как герметичность конструкции не нарушается и исключается ее соприкосновения со стеной в холодной зоне. Крепление при помощи пластин имеет необходимую прочность, а эластичность соединения позволяет регулировать положение устанавливаемого окна в проеме. Такое крепление устойчиво к температурным перепадам и воздействию других климатических факторов.

Недостатком крепления окон на анкерные пластины некоторые считают меньшую, по сравнению с классическим способом, надежность соединения. В некоторых случаях это действительно так, но причина, как правило, заключается в неправильном подборе пластины к конкретной разновидности профиля. Крепеж может быть непрочным и из-за неправильного угла сгиба пластины – он не должен превышать 45 градусов. Именно при таком изгибе установленный элемент остается в натянутом положении и обеспечивает нужную прочность.

МРС шурупы

Универсальные стеновые шурупы MRS предназначены для крепления ПВХ окон в проемах по принципу, схожему с креплением анкерными болтами, а также с их помощью возможно проведение сквозного монтажа. По сравнению с массивными анкерами они имеют намного меньший диаметр сверления, но надежность крепления ими практически не уступает классическому способу. Также среди достоинств этого типа крепежей можно выделить:

  1. Высокая скорость и легкость установки оконных конструкций в проем благодаря имеющемуся у крепежных элементов особого изменяющегося резьбового профиля;
  2. Возможность расположить крепежи на минимальном расстоянии друг от друга и в то же время обеспечить минимальное расстояние от края.
  3. Шурупы MRS не подвержены разрушению и воздействию ржавчины, так как оцинкованы.

Как правильно выбрать герметик для стекла?

В быту, строительстве и даже при ремонте автомобиля порой приходится поставить окно, отремонтировать стекло, починить прозрачную пластиковую деталь

При этом важной задачей является герметизация стыков разнородных поверхностей

Жёсткие замазки, столь популярные в недавнем прошлом, уверенно уступают место современным эластичным пастообразным материалам. Теперь всё чаще при необходимости починить или установить стеклянное изделие используются специализированные герметики в удобной упаковке. При этом достигается решение двух главных задач: механическое соединение деталей и герметизация стыка разных материалов.

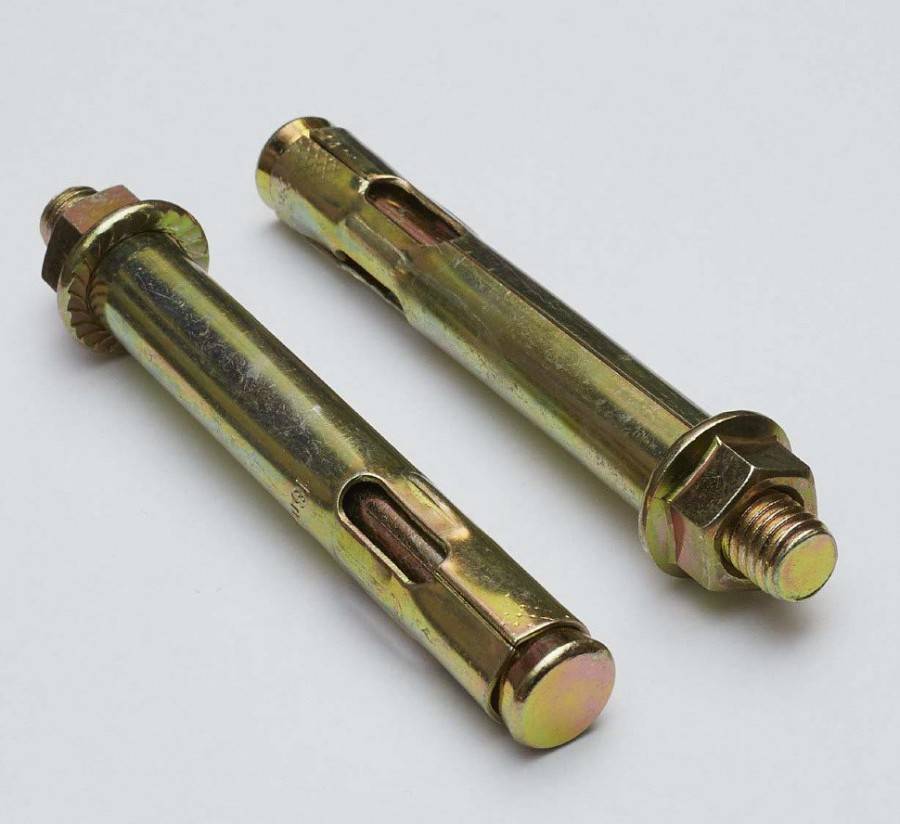

Анкерный болт

Его строители называют анкерным дюбелем или анкером и признают самым надежным элементом крепления оконных блоков. В его комплект входят:

  • болт с резьбой на конце;
  • пластиковая втулка;
  • строительная гильза.

Принцип работы

Для крепления конструктивного элемента в стене высверливается отверстие, куда вставляются последовательно гильза и втулка.

Анкерный болт через отверстие закрепляемой детали завинчивается во втулку, расклинивает ее так, что создается распирающее воздействие на гильзу, которая расширяется и удерживает все элементы.

Преимущества

Надежность фиксации конструкции окна ПВХ в сочетании с удобным процессом монтажа считается главным достоинством крепления анкерным болтом. Поэтому его используют для соединения строительных деталей с любыми прочными основаниями.

Но эту работу сложно переделывать, ее надо сразу выполнять качественно. Разобрать анкерное соединение для регулировки положения окна по уровню горизонта или вертикали очень проблематично.

Жестко зафиксированный в стене анкер для извлечения требует много сил и времени. Поэтому такая надежность крепления при определенных обстоятельствах отрицательно сказывается на использовании анкерных болтов.

Недостаток

Проблемным местом применения анкеров считаются многослойные стены с пустотами, заполненными утеплителями. Отсутствие однородной плотной среды исключает надежную фиксацию гильзы в подготовленном отверстии при ввинчивании болта. Создаваемой анкером распорке в полой среде не за что удерживаться.

Рекомендации по выбору размеров

Глубина отверстия в стене соответствует вставляемой в него гильзе, а болт закрепляет раму к проему. Но промежуток между стеной и рамой окна ПВХ может быть произвольным от 2-х до 7 см. Он определяет длину дюбеля.

При расстоянии до 3-х см выбирают анкерный болт длиной 110 мм, а при 7-ми см — 160 мм.

Заполнение монтажных швов полиуретановой пеной.

  • При температуре воздуха выше 0гр. увлажните поверхность прома с помощью пульверизатора. В зимнее время необходимо проверить перед запениванием, чтобы балон с пеной был комнатной температуры. Если балон холодный поставьте балон под горячюю воду.
  • Накрутите балон с профессиональной монтажной пеной на пистолет и хорошо встряхните 10-15 раз.
  • Начните заполнять монтажный шов пеной с низу вверх, держа балон вверх дном. Если монтажный шов шириной или глубиной более 50мм, его лучше заполнять в несколько слоёв.
  • При использовании профессиональной монтажной пены шов заполняется нна 70-80% его глубины. При использовании бытовой пены (балон с трубочкой) рекомендуется заполнять шов не более 50% т.к. эта пена имеет большое вторичное расширение.
  • Далее заполняем весь монтажный шов по периметру оконной рамы.

Окончание установки внутренних пароизаляционных лент

Через 15-20 минут, после образования плёнки на монтажной пене, снимите оставшуюся антиатгезионную бумагу, с клеевой полосы внутренней дублированной ленты и наклейте её (без лишнего натяжения) на поверхность проёма, тем самым закрывая пену. плотно прижмите ленту к откосу для лучшего сцепления с поверхностью (например специальным роликом или шпателем). Соедините ленты в углах.

Установка метализированной ленты под подоконник

Отрежте 1 кусок внутренней метализированной ленты длинной, равной ширине оконной рамы +10см на углы.

Снимите антиадгезионную бумагу и приклейте одну сторону к подставочному профилю, а другую на нижнюю часть оконного проёма.

Анкерный дюбель или анкер

Крепеж является профессиональным и надежным. Конструкция анкерного дюбеля состоит из винта с резьбой, металлической оболочки (гильзы) и внутренней втулки.

При завинчивании винта втулка распирает гильзу и крепеж надежно фиксируется. Но у такого крепежа есть один главный недостаток. Он так надежно фиксируется, что иногда его невозможно вынуть обратно.

Когда вы устанавливаете пластиковое окно, то не задумываетесь об этом. Но если в процессе окно встанет криво и потребуется его переустановка, то проблема выявит себя. Да и по своему опыту знаю, что при сверлении иногда можно попасть в арматуру и тогда придется сверлить новое отверстие. А это приведет к тому, что всю конструкцию можно разворотить до ужасного состояния.

Если вы устанавливаете окно в доме с многослойными стенами, например, в панельной серии П-44, то возникнут трудности с крепежом. Дело в том, что анкер в таких стенах просто проваливается и распорка не может закрепиться.

Длина анкера для установки пластикового окна варьируется в пределах 100-200 мм, толщина 8-10 мм. Выбирать длину анкера нужно исходя из расстояния от рамы до откоса. Анкерный болт крепится с внутренней стороны стеклопакета. Если толщина профиля 4 см, плюс анкер должен войти в стену на 4 см, то уже 8 см занято. Если расстояние от рамы до откоса пара см, то понадобится анкер длиной 110 мм, если 5-7 см, то 150 или 160-й анкер.

Подготовительные мероприятия

Перед тем, как начать установку ПВХ окон, необходимо подготовить рабочее пространство. Перед началом мероприятий, следует запомнить несколько аспектов:

  • Для того, чтобы не отступать от норм ГОСТа, необходимо соблюдать все этапы работы аккуратно и точно.
  • Для лучшей адгезии в работе используется не вода, а грунтовка.

В первую очередь, следует очистить подоконник, снять занавески с окон и убрать всю мебель, расположенную в непосредственной близости от окна. Желательно накрыть мебель любым удобным материалом, а пространство под окном на полу – газетами или картоном, чтобы предотвратить возможные загрязнения.

Следующая цель – ликвидация окна, которое необходимо заменить на пластиковое. Потребуется перфоратор и электрический лобзик, которые помогут легко очистить поверхность до бетонного или кирпичного основания.

Далее можно приступать к грунтовке откосов.

На этом подготовительные мероприятия могут считаться завершенными.

Правила монтажа пластиковых окон на анкерные пластины

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Окна ПВХ давно зарекомендовали себя с лучшей стороны. Они многофункциональны, надежны и долговечны. Однако эти показатели напрямую зависят от того, насколько качественно проведена установка оконной системы. Способов всего два: монтаж окон на пластины и способ распакечивания. При первом способе не потребуется снимать штапик и вынимать стеклопакет из рамы. Конструкция окна крепится при помощи анкерных пластин, что позволяет выполнить монтаж окна, не имея особых навыков.

Анкеры и дюбели. В чем разница

В российской нормативной документации с определениями “анкер” и “дюбель” сложности и не всегда понятно, какой крепеж относится к первым, какой — ко вторым. Свою лепту в путаницу вносят и зарубежные производители в каталогах которых одно и то же изделие может считаться либо анкером, либо дюбелем. Был ГОСТ 28457 “Дюбели-шпильки распорные строительно-монтажные”, но утратил силу. Да и описывал он, в понимании современного строителя, как раз анкеры. Есть действующий ГОСТ 24379, который регламентирует анкерные болты, но только закладные, для крепления к фундаментам строительных конструкций. На дюбели стандартов нет вообще. Есть еще нашим законодателям над чем поработать по стандартизации анкеров и дюбелей.

Специалисты крепежного направления предлагают классифицировать дюбельный и анкерный крепеж следующим способом:

— анкер — металлическая (стальная) крепежная конструкция, закрепляемая в строительном материале и имеющая резьбовую часть для фиксации в основании и/или прикрепления детали.

— дюбель — вставная крепежная деталь из мягкого, упругого материала (чаще пластика), служащая для фиксации основного крепежного элемента (гвоздь, шуруп, саморез).

По сути, в большинстве анкеров и дюбелей применяется один и тот же принцип закрепления — трение между основанием и распорной частью крепежа. Но если анкеры позволяют получить большую прочность скрепления, то дюбели выделяются большей скоростью монтажа.

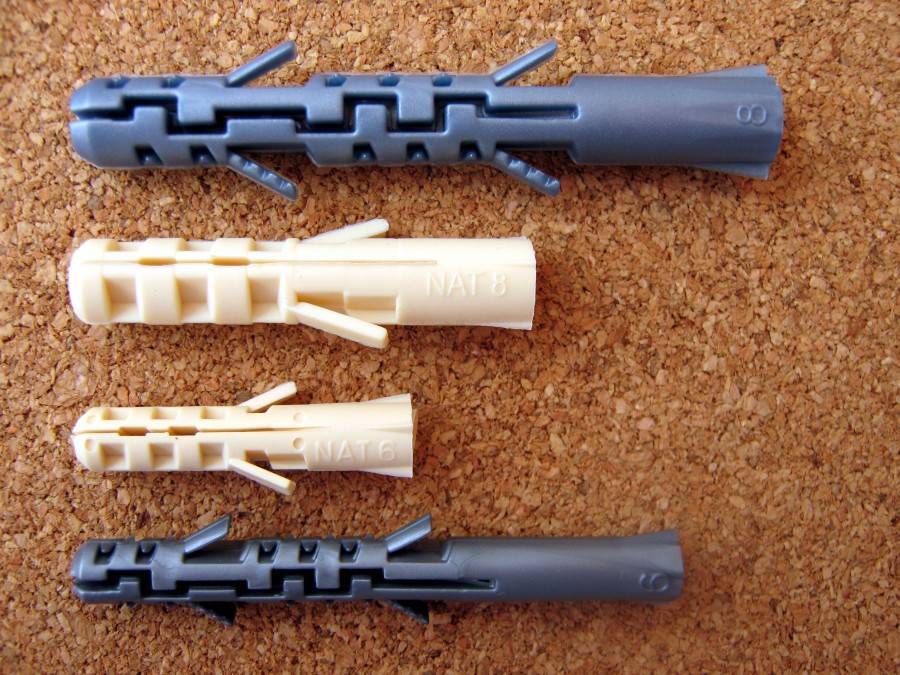

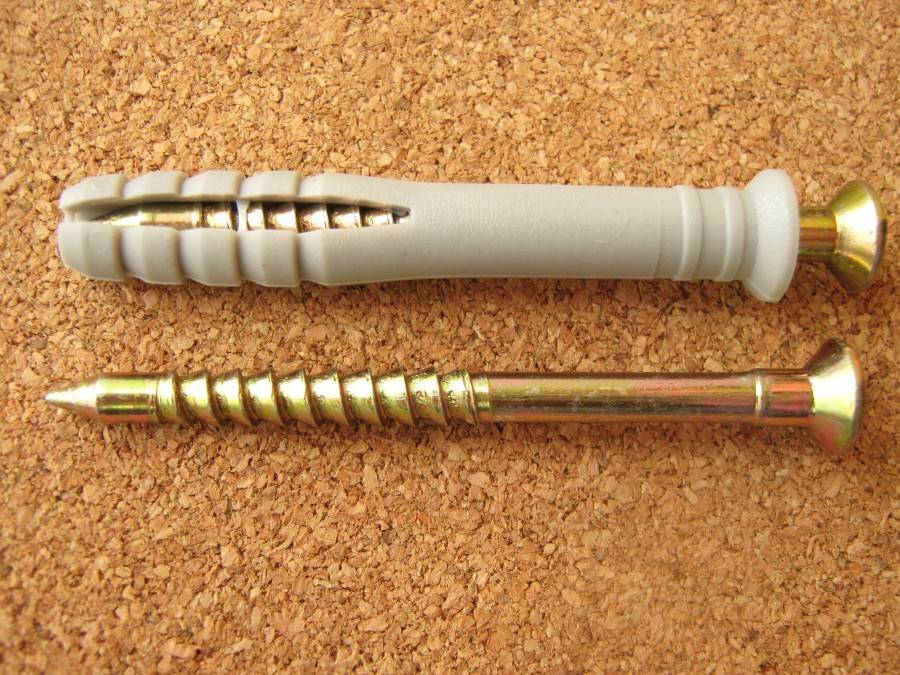

Дюбели

Основной принцип дюбеля тот же, что и у анкерных болтов. При закручивании крепеж расширяется, распирая стенки отверстия, а сила трения удерживает его на месте. Однако есть и ряд существенных отличий:

  • Дюбель — не самостоятельный крепеж, а только распорная часть, в которую уже ввинчивается шуруп или саморез. Подходящие к дюбелю метизы придется подбирать вручную.
  • Анкер изготавливается из стали, дюбель — чаще из пластика, реже из металла.
  • Дюбель применяется при креплении легких и средних по весу конструкций. Например, при монтаже настенной сушилки для белья, полочек и навесных шкафов можно вполне обойтись простым дюбелем.
  • Дюбель подходит для разных оснований. Помимо кирпичных и бетонных стен, дюбели можно использовать для стен из сухой штукатурки, гипсобетона, гипсокартона и даже пустотелого кирпича (для различных применений есть дюбели разной длины и конфигурации).

Основные требования к крепежным элементам

В соответствии с ГОСТ 30971-02 крепление ПВХ окон в проем должно обеспечивать:

учет температурных напряжений пластикового окна в процессе его эксплуатации (с точки зрения ГОСТа — это пожалуй самое важное). Напряжения возникают как угловые: рама в холодный период стремится к изгибу внутрь помещения, так и линейные: все элементы пластикового окна подвержены температурным деформациям

В соответствии с данными от поставщиков ПВХ профиля линейные расширения могут составлять до 1,5 мм на один погонный метр окна. При этом окно может расширяться и сужаться во всех направлениях. Вывод: крепежные элементы должны обеспечивать относительно свободное линейное перемещение окон (т.е. изменение размеров) и удерживать окно от возможных угловых перемещений (изгибов рамы).
учет ветровых нагрузок. Особенно высокую важность данный критерий приобретает при установке пластиковых окон на высоких этажах зданий, где ветровая нагрузка значительно выше.

Следует отметить, что наибольшим заблуждением является то, что крепежные элементы либо монтажная пена удерживают окно в проеме.

Внимание!В соответствии с ГОСТ 30971-02 передача любых силовых нагрузок на монтажный шов (монтажную пену) не допускается.Не допускается также действие весовых нагрузок на крепежные элементы. Т.е

крепеж держит окно только в поперечных направлениях (перпендикулярно окну), но никак не в плоскости окна!

Для передачи нагрузок в плоскости окна на несущие поверхности осуществляется строго с помощью опорных и дистанционных подкладок выполненных из полимерных материалов либо дерева. Расположение и количество опорных подкладок определяется размерами и конструкцией окна.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
