Конвекторная система отопления для деревянного дома

Разновидности конвекторного отопления

Существуют следующие разновидности конвекторных отопительных систем:

• Газовые. Для обогрева помещения применяются отопительные приборы, работающие на газе. При этом отопление каркасного дома или построек из других материалов можно организовать с использованием баллонного или магистрального топлива.
• Электрические. Внутри прибора стоят нагреватели, которые нагреваются при подключении агрегата к сети переменного тока.
• Водяные. Это агрегаты с трубами, внутри которых движется подогретый жидкий теплоноситель. Это может быть вода или антифриз. Такие приборы подключаются к централизованным отопительным сетям или устанавливаются в автономной системе частного дома.

У каждого вида конвекторного отопления есть свои особенности, плюсы и минусы. Рассмотрим их подробнее.

Газовые конвекторы

Эти агрегаты работают с использованием магистрального или сжиженного газа из баллонов или газгольдеров. Для подключения к централизованной газовой магистрали необходимо получить разрешение службы газа. Для применения баллонного газа получать разрешения не нужно.

Принцип работы газового конвектора:

1. Внутри прибора есть камера сгорания, в которой стоит газовая горелка. Здесь газовоздушная смесь сгорает с выделением большого количества тепла.
2. Эта тепловая энергия способствует нагреванию корпуса прибора. В итоге стенки агрегата отдают тепло воздуху. При нагревании воздуха в работе начинает задействоваться принцип конвекции. Иными словами, теплые и холодные воздушные массы начинают циркулировать в помещении.

Газовые конвекторы не пользуются популярностью, потому что имеют большие размеры, не обеспечивают должного уровня пожарной безопасности, а их подключение достаточно сложное и трудоемкое. Также недостатком является необходимость удаления продуктов горения, которые образуются в результате сгорания топлива.

Водяные конвекторы

Традиционно в жилых частных домах и многоквартирных домах применяются водяные конвекторы. Для работы этих отопительных приборов нужно прокладывать трубопроводы с циркулирующим теплоносителем, подключать к ним радиаторы.

В качестве теплового носителя может использоваться вода или антифриз. Для подогрева теплоносителя в автономных системах устанавливается котел, работающий на твердом топливе, электричестве или газе. Выбор разновидности топлива делают с учетом имеющихся в регионе ресурсов.

В приборы, подключенные к отопительному контуру, попадает нагретый теплоноситель. Тепло от него передается стальным поверхностям конвектора. Воздух, соприкасающийся с нагретым радиатором, тоже подогревается, начинает циркулировать в помещении.

Чтобы было удобней регулировать температуру в комнате, на каждом отопительном приборе устанавливаются регулировочные клапаны и термостаты. В автономных системах можно регулировать температуру теплоносителя. На водяных конвекторах иногда устанавливают краны Маевского для спуска воздуха.

Электрические конвекторы

Конвекторное электрическое отопление отличается простотой монтажа и удобством использования. Для организации такого отопления нужно приобрести электрический конвектор, подключить его к электросети. Прибор можно навешивать на стену с помощью кронштейнов или устанавливать на полу.

Плюсы электрических конвекторов:

• Установка и подключение прибора проводится в считанные минуты. Все можно сделать самостоятельно.
• Внутри агрегата нет жидкого теплоносителя, поэтому коррозия, замерзание или течь не угрожают.
• Большинство электрических конвекторов – мобильные устройства, поэтому их можно устанавливать в любом месте и при необходимости переносить в другое помещение.
• Благодаря механическому или электронному управлению в помещении можно поддерживать необходимую температуру.
• Приборы со встроенным термостатом автоматически отключаются при достижении нужной температуры воздуха в помещении и снова включаются при снижении температуры ниже установленного порога.

Минусы электрических конвекторов в высокой стоимости энергоносителя, поэтому электрическое отопление даже маленького домика выльется в большую сумму.

Альтернативные источники энергии

Промышленность давно предлагает к использованию альтернативные источники электроэнергии. Одни из них распространены, другие известны, но требуют условий, недостаток которых скажется на целесообразности приобретения. О них подробнее.

Собранная последовательно система позволяет напрямую получать бесплатный ток, достаточный для обогрева помещений, но пользование бытовой техникой исключено, так как КПД солнечных батарей всего 25%. Их хорошо использовать в совокупности с другим источником, если владельцу крайне необходимо, чтобы быт был хорошо налажен. Функционирование системы доступно лишь при наличии следующих условий:

1. Местность должна отличаться солнечными днями – не менее 20 в месяц. Иначе, смысла устанавливать систему, нет. Ей просто нечем будет питаться, и накапливать энергию, она не сможет. Такие системы распространены большей частью в южных регионах.
2. Площадь кровли должна быть не менее 40 м². Кроме того, вблизи не должно быть расположено высоких деревьев, могущих создавать тень.
3. Стропильная система должна выдержать немалый вес совокупности элементов.

Установка дорога, но заплатив всего один раз, владельцы могут почувствовать преимущество, которое имеет электрическое отопление дома из сип панелей благодаря такой установке перед другими источниками, уже в первый год эксплуатации. Полностью затраты окупаются через 5-6 лет. Долговечность системы позволяет не задумываться о замене несколько десятков лет. Монтировать установку может только мастер.

Система отопления на электрических конвекторах или система отопления на базе электрического котла и радиаторы?

Вернемся к стереотипам по отношению к конвекторам. Логично сравнить с другой широко применяемой электрической системой отопления электрокотлами.

1. Стереотип: Дорогое энергопотребление

Система отопления на конвекторах с переменным регулированием мощности (инверторным) имеет лучшие показатели энергоэффективности не только в сравнении с конвекторами с фиксированной мощностью, но и в сравнении с другой широко распространенной системой электрического отопления – на базе электрокотла и радиаторов. Не будем указывать на очевидные вещи, что система на конвекторах значительно дешевле, чем электрокотел с радиаторами, надежнее и гибче. Сравним энергопотребление.

Про систему отопления на инверторных конвекторах можно почитать более подробно тут.

Система на инверторных конвекторах получает преимущества там, где электрический котел имеет существенные недостатки, из-за которых потребляет больше электроэнергии.

Система отопления на инверторных конвекторах динамичнее, гораздо быстрее и точнее реагирует на изменения температуры, в отличии от от системы «электрокотел-трубы-радиаторы»

Источник home-comfort.ru

Первый важный недостаток системы котел-радиаторы: гидравлическая балансировка системы. Редко когда радиаторное отопление правильно сбалансировано, в каких-то помещениях радиаторы горячие и температура постоянно выше, чем нужно, а в других радиаторы постоянно полутеплые и температура ниже, чем должна быть. Из-за этого электрокотел вынужден избыточно работать. Это связано с протяженностью теплопроводящих путей, разной удаленностью радиаторов от котла, некорректностью подбора диаметров труб и автоматики. У системы отопления на конвекторах такой проблемы нет, а значит энергия расходуется рачительней.

Второй существенный недостаток: инерционность такой системы отопления, она не умеет быстро менять режим работы, она медленнее выходит на заданные температуры и медленнее останавливается. В отличие от электрокотла система на конвекторах имеет низкую инерционность, быстро выходит на заданные режимы. Третий недостаток: в радиаторном отоплении конвективная составляющая тепла составляет не более 15%, остальное тепло – это лучистое излучение, или по-другому радиация (именно поэтому приборы называются радиаторами). Конвекция – это нагрев воздуха, а излучение – это нагрев предметов, стен. Именно поэтому, конвективное отопление самое быстрое и комфортное. Там где конвектору для поднятия температуры на 5 градусов нужен час, радиаторному отоплению (фактически электрическому котлу) потребуется не менее 6 часов непрерывной работы.

Именно за счет этих факторов, система на инверторных конвекторах экономнее распоряжается потребляемой электроэнергией. Исследования специалистов по теплообменным процессам Московского Энергетического Института в специальной тепловой камере, эксперементально зафиксировали более экономичное энергопотребление системы на конвекторах с инверторным регулированием мощности нагрева по сравнению с электрическим котлом и алюминиевыми радиаторами.

Видео описание

О том что экономичнее – инверторная система отопления или отопление на электрокотле и радиаторах, смотрите в следующем видео:

2. Стереотип: Только для небольших домов

И в заключении на счет бытующего мнения, что конвекторы – это только для домов небольшой площадью с числом тепловых точек не более 6. Объективные недостатки системы отопления электрическим котлом свойственны как небольшим домам 80-100 кв.м., так и домам большей площади. А значит недостатки одной системы и достоинстава другой масштабируются и на дома большей площадью 200-300 кв.м.

Несколько общих рекомендаций по подключению электрических конвекторов.

Установка системы отопления на электрических конвекторах не требует особых навыков, даже если вы не электрик. Нужно придерживаться общих рекомендаций:

На одну линию не вешать суммарную нагрузку более 3кВт, (3 конвектора по 1 кВт, или 2 по 1,5 квт)
Подключать такую линию через дифф.автомат не менее 15A
При подключении последовательно на одну линию нагрузки более 3кВт использовать контактор
При использовании комнатного термостата или GSM-розетки, не производителя конвекторов, обратить внимание на допустимую для него силу тока

Другие варианты отопления

Конвекторное

Любое сооружение можно обогревать конвекторами, водяными или электрическими. Для водяных конвекторов можно применить такую же систему разводки теплоносителя, как и для радиаторов, для электрических – обычную электрическую сеть. Преимущества такого варианта:

• Очень быстрый прогрев
• При регулировке температура сразу же меняется
• Возможность использования автоматики, зависящей от погоды

Но к недостаткам относится то, что помещение так же быстро остывает при отключении электроконвекторов. И в целом отопление обходится дороже. Хотя сами конвекторы стоят достаточно дешево.

Воздушное отопление

К плюсам прогрева дома воздушным потоком, доведенным до нужной температуры, относятся:

• Быстрота прогрева
• Моментальная реакция на изменение погоды
• Отсутствие отопительных приборов на стенах

Но не стоит забывать и о минусах:

• Высокая стоимость оборудования
• Шумность;
• Необходимость предусмотреть место под потолком под воздухопроводы

Печное отопление

Печь в каркасном доме – одна из наиболее доступных и старинных систем. Это несложное и проверенное веками решение. Хорошо протопленная печь создаст в доме уют и тепло.

Но есть и существенные недостатки такого решения – печь необходимо постоянно чистить и топить, что создает дополнительную пыль и грязь. К тому же, следует строго соблюдать меры противопожарной безопасности.

Система отопления частного дома с естественной циркуляцией	Схемы разводки отопления от котла в частном доме
Как обеспечить отопление своего дома без газа	Отопление частного дома с принудительной циркуляцией
Монтаж системы отопления в частном доме	Коллекторная система отопления частного дома
Система отопления дачи	Отопление частного дома из металлопластиковых труб
Отопление частного дома электричеством	О схемах отопления частного дома с газовым котлом
Монтаж системы отопления: правила и описание	Как выполняется опрессовка отопительной системы
Отопление и водоснабжение загородного дома: описание технологии монтажа	Отопление частного дома конвекторами
Тепловая трасса — предназначение, классификация, случаи использования	Отопление частного дома из полипропилена своими руками
Как сделать отопление частного дома	Комбинированная система отопления частного дома
Водяное отопление в частном доме	Как сэкономить на отоплении загородного дома
Основные правила расположения радиаторов при отоплении частного дома	Отопление дома – самый экономичный способ
Проект отопления частного дома	Лучшее отопление для частного дома
Разводка отопления двухэтажного дома	Отопление частного дома тепловым насосом — плюсы и минусы
Отопление частного дома теплым полом	Особенности отопления загородного дома электричеством
Отопление дома сжиженным газом	Система отопления частного дома теплым плинтусом
Автономное отопление частного дома	Инфракрасное отопление домов
Схема отопления двухэтажного дома	Расход газа для отопления частного дома – расчет потребления

Проектирование отопления	Твердотопливное отопление под ключ
Газовое отопление под ключ	Отопление под ключ
Отопление в деревянном доме под ключ	Водяной теплый пол под ключ
Монтаж водяного теплого пола	Отопление двухэтажного дома
Монтаж отопления в коттедже	Отопление загородного дома: варианты и цены
Монтаж отопления	Монтаж отопления в частном доме
Монтаж инженерных систем водопровода и отопления	Дизельное отопление загородного дома
Автономное отопление под ключ	Воздушное отопление загородного дома
Цены на монтаж отопления в частном доме	Проектирование и монтаж систем отопления
Водяное отопление в частном доме	Электрическое отопление загородного дома: варианты и цены
Отопление в таунхаусе	Проектирование газового отопления
Стоимость проектирования отопления	Калькулятор отопления частного дома
Монтаж водяного теплого пола в частном доме	Цена на монтаж водяного теплого пола
Монтаж водяного теплого пола на деревянный пол

Порядок монтажа отопительной системы

Перед началом работ по установке отопительной системы требуется определиться с ее типом. После необходимо составить проект размещения ее элементов по всему дому, закупить необходимое оборудование и материалы для установки.

Как правило трубы отопления монтируются поверх каркаса и отделки, нередко встречается вариант размещения между стеной и листами гипсокартона. Внешний вариант предпочтительнее, поскольку не потребуется производить каких-либо действий с конструкцией дома, также будет обеспечен доступ к коммуникациям в случае их поломки.

Если вы планируете устанавливать котел комбинированного типа, то потребуется заранее усилить фундамент под местом его размещения, поскольку агрегат имеет немалый вес. Кроме того, необходимо продумать систему пожаротушения на случай ЧП. В этом плане комбинированный котел является достаточно проблемным вариантом.

Устройство электрического конвектора

Всё это объединено в одном каркасе, который имеет декоративную отделку и варианты крепления на полу и на стене.

Корпус оснащён окнами из решётки для подачи в помещение тёплого воздуха, а обшивка корпуса выполнена с воздушными прослойками, которые не позволяют получить ожог при касании к корпусу.

Передняя часть корпуса служит для расположения кнопок управления действиями конвектора. Электрические конвекторы с вентилятором работают шумно и не могут похвастаться тихим действием.

Наше старое жильё не отвечало требованиям по мощности для подключения мощных электрических приборов. Менять проводку было нерентабельно, поэтому применить отопление конвекторами мы решили в маленьком доме за городом. Там мы постоянно не проживаем, и устанавливать котёл — просто ненужное расточительство.

Отопление конвекторами привело к тому, что мы всем своим знакомым дачникам советуем его применить в доме. Всегда быстро нагревается комната, и никаких нареканий мы сказать не можем.

Принцип работы и классификация конвекторов для отопления дома

Конвекторное отопление дома может работать от разных тепловых источников. Это могут быть:

• Электрический элемент нагрева. Используется в конвекторах соответствующего типа.
• Металлические теплообменники. Они встречаются в газовых конвекторах для отопления дома.
• Водяные конвекторы. В таких теплообменниках нагрев теплоносителя происходит с помощью центральной котельной или газовым котлом.

Воздух, который соприкасается с теплообменником, нагревается и направляется вверх. Таким образом, происходит направленное движение, когда теплые массы поднимаются к потолку, а холодный поток воздуха устремляется вниз к теплообменнику. Ускорить процесс конвекции можно путем установки вертикальных ребер, которые направляют воздушные потоки.

В отопительном оборудовании, работающем на природном газе или электричестве, дополнительной установке подлежат специальные вентиляторы и термостаты, которые создают принудительную конвекцию.

Условно все виды конвекторов можно разделить на несколько категорий.

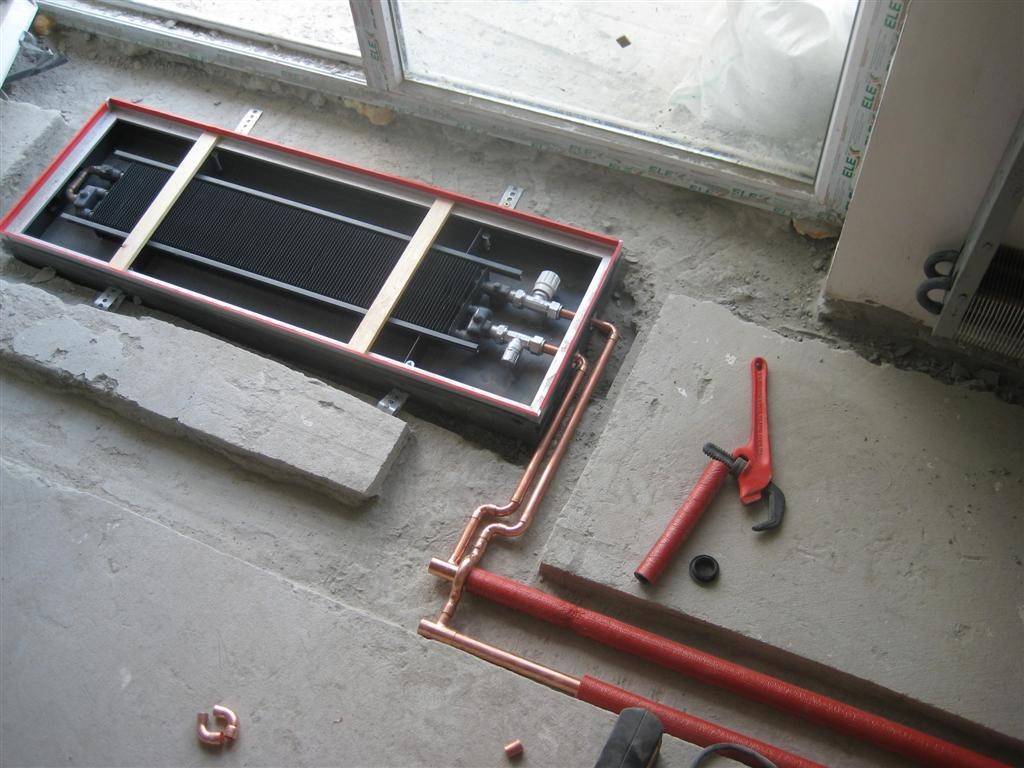

Водяные конвекторы

Устройство водяного конвектора

Отзывы по отоплению дома конвекторами данного вида в большей степени положительные. Водяное отопление встречается в любом жилом и административном здании, где есть конвекторы. Они представляют собой отопительный прибор, который состоит из металлической трубы и ребра, что на ней закреплены. По такой конструкции и происходит движение теплоносителя.

Данное отопление большинство граждан называют центральным водяным, но не конвекторным. Хотя именно последний вариант является правильным, поскольку наблюдается процесс конвекции.

Если говорить о водяных конвекторах для отопления частного дома, то они могут быть встроенные напольного типа. Эти приборы предназначены для монтажа под оконными проемами или в области прохода. Такие модели также могут использоваться не только в жилых домах, но и офисах, административных зданиях.

Конвекторное отопление, работающее по водяному принципу, эффективно в системах, имеющих циркуляционный насос и температуру его нагрева минимум 80 градусов. В остальных случаях их работа будет неэффективна.

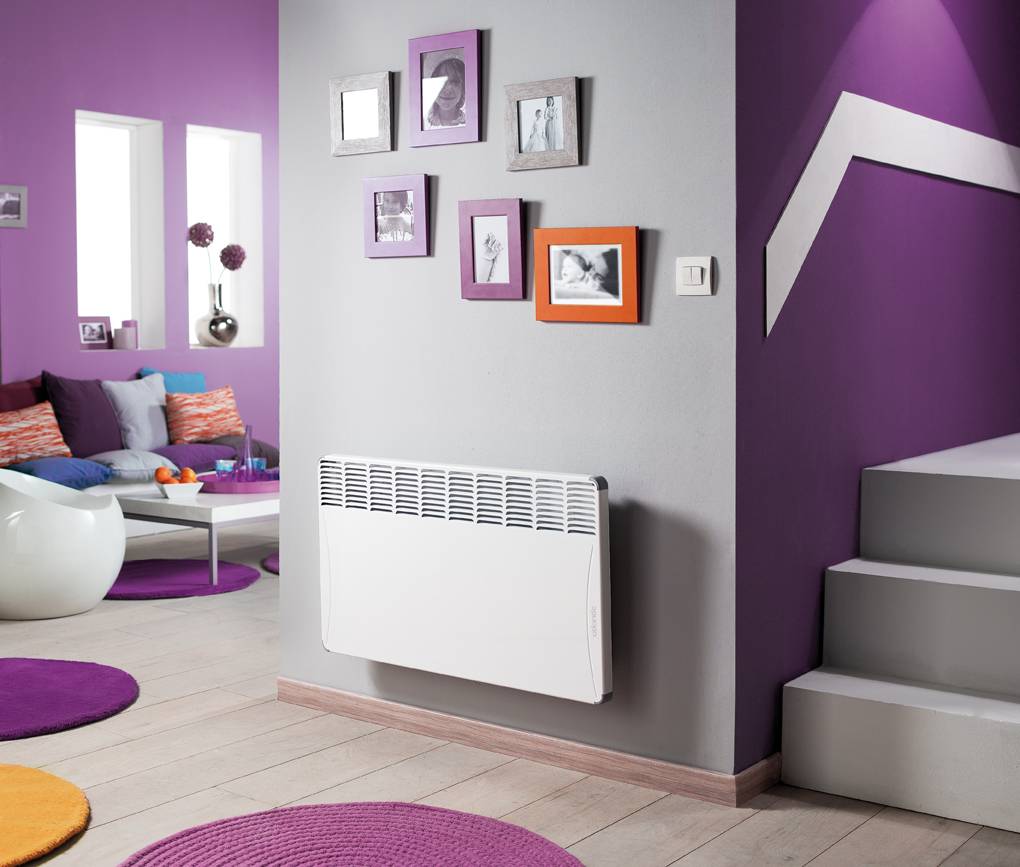

Конвекторы электрического типа

Электрические конвекторы могут быть разных модификаций и мощности

Эти современные модели конвекторов, работающих от электричества, достаточно удобны в эксплуатации и эффективны. Но для регулярного отопления частного дома конвекторами следует выбирать более мощные модели, которые имеют защиту от перепадов напряжения и перегрева.

Конвекторы электрического типа монтируются на поверхность стены и подключаются к электропитанию. Отсутствие теплоносителя исключает его разморозку, позволяя тем самым использовать отопление в любое время. Как показывают отзывы, отопление дома конвекторами лучше использовать в вечернее время, когда все жильцы возвращаются домой. Так происходит немалая экономия затрат на отопление. К тому же большинство современных моделей имеют таймеры, с помощью которых можно задавать необходимое время работы на протяжении всего дня.

Подобрать оптимальное количество приборов необходимо с учетом площади самого дома. В среднем на обогрев 10 кв. м помещения потребуется конвектор мощностью 1 кВт. Будущие затраты можно высчитать, зная стоимость 1 кВт и длительность работы отопительной системы.

Это оптимальный вариант отопления конвекторами в деревянном доме, даче и прочей загородной недвижимости, поскольку нет необходимости в использовании газовой магистрали. К тому же данную отопительную систему можно использовать для нерегулярной работы. Она не только надежна и весьма эффективна, но и имеет высокий класс безопасности.

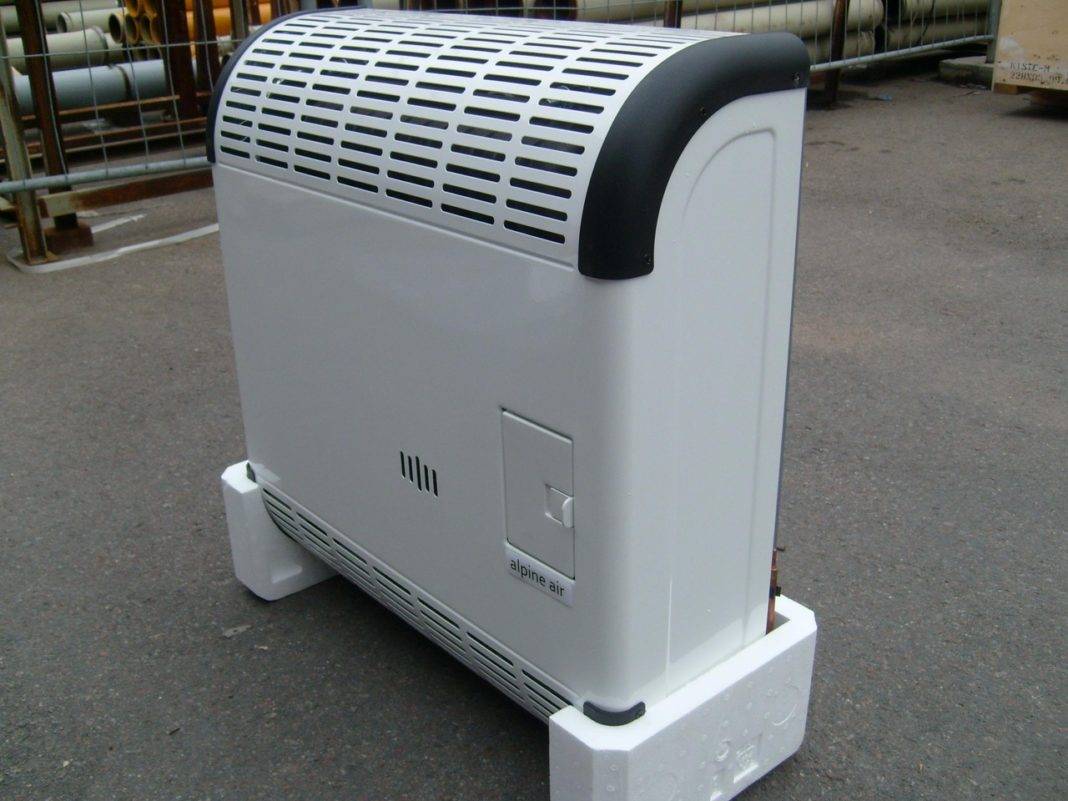

Газовые конвекторы для отопления дома

Газовый тип конвектора может для работы использовать газовую магистраль или баллоны. Это достаточно эффективная и доступная отопительная система. Один недостаток – это необходимость монтажа специального дымохода.

Судя по отзывам, конвекторное отопление дома более эффективно и экономично, чем использование газового котла. Экономия заключается в отсутствии необходимости прокладывать мощную систему труб и установку радиаторных батарей. Такая система хорошо подходит как при постоянном проживании, так и временном.

Следует учесть, что при движении воздушных масс происходит регулярное перемещение пыли. Это может доставить дискомфорт людям, страдающим аллергией или заболеваниями легких.

Установка в частном доме

Простота монтажа электрических конвекторов позволяет реализовывать эту процедуру самостоятельно.

Перед тем, как сделать конвекторное отопление своими руками, необходимо заготовить следующие инструменты:

• Перфоратор.
• Отвертка.
• Молоток.
• Уровень.

Устанавливается настенный электроконвектор в следующей очередности операций:

1. Сборка прибора, в процессе которой необходимо закрепить на корпусе все кронштейны.
2. Примерка конструкции к поверхности стены: ее необходимо выставить по уровню. Во время этого наносятся метки по месту размещения кронштейнов.
3. Кронштейны необходимо снять с панели и по очереди приложить к нанесенной разметке. Это дает возможность отметить точки для сверления отверстий под крепежи.
4. При помощи перфоратора проделываются отверстия в отмеченных местах.
5. Используя молоток, аккуратно забиваются дюбели в основание.
6. Для прикручивания кронштейнов используется отвертка или шуруповерт.
7. На хорошо закрепленные кронштейны подвешивают панель прибора.
8. Для начала работы конвектора его необходимо подключить к сети.

Электроконвектор ЭВУБ-2.0

Примером надежного и эффективного конвектора может служить отечественный электрический конвектор ЭВУБ-2,0. Основные характеристики этого конвектора:

• мощность номинальная 2,0 кВт;
• напряжение номинальное 220 В;
• габариты 1095 х 405 х 80 мм;
• масса не более 8 кг;
• количество ТЭН 3 шт.

Конвектор ЭВУБ-2,0 предназначен для дополнительного обогрева жилых помещений. Тонкий корпус конвектора имеет белое полимерное покрытие. Нагревательный элемент внутри нагревает воздух, попадающий внутрь через щелевые отверстия в нижней части. Нагретый воздух выходит из конвектора через верхние щели на лицевой стороне. Конвектор оснащен датчиком аварийного отключения и датчиком температуры, который служит для регулирования температурой в помещении.

Особенности эксплуатации

Основные требования по эксплуатации:

• Конвектор ЭВУБ-2,0 рассчитан на длительную работу без наблюдения при соблюдении правил монтажа.
• Эффект отопления будет больше, если установить конвектор на высоте до 1 т от пола или под оконными проемами.
• Конвертор нельзя заслонять предметами, мебелью и пр. на расстояние ближе, чем 0,1 м.
• Эксплуатировать конвектор можно только при наличии УЗО (устройства защитного отключения). Возможна работа в сети, имеющей защиту от перегрузки и коротких замыканий на ток до 16А.

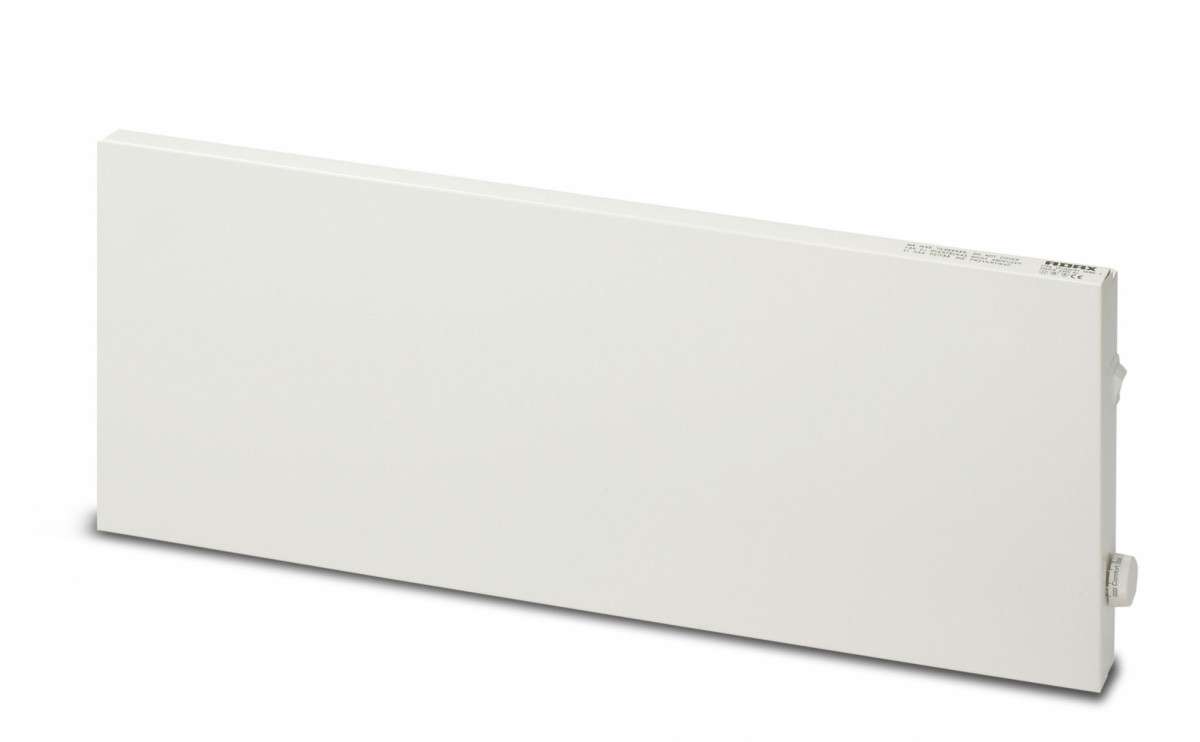

Конвектор ADAX VP 1020 KT

Фото: https://beru.ru

Модель VP 1020 KT обладает приличной мощностью 2000 Вт. Нагревательный элемент представляет собой ТЭН с усиленной, за счёт присутствия специальных рёбер, теплоотдачей. Термостат – механический, на ручке разметка в виде цифр. Диапазон температурных настроек – от 5 до 35°С. Система защиты от перегрева обеспечивает безопасность пользователю и долгую эксплуатацию самого устройства. Отзывы конвекторы адакс имеют положительные, что говорит о превосходном качестве моделей!

Конвектор ADAX VP 1020 KT

Достоинства:

• тихая работа, не сжигается кислород
• кронштейн для настенного монтажа в комплекте (ножки опционально)
• поверхность не нагревается выше 75°С
