Установка и подключение радиаторов отопления своими руками

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

  • Собрать набор инструментов;
  • Сделать замеры и расчеты;
  • Изучить возможности и правила подключения;
  • Иметь желание и время.

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

  • Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
  • Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

  • Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
  • Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
  • Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Устройство алюминиевого радиатора

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Инструмент для работы

Установка батареи отопления своими руками возможна при наличии необходимого инструмента.

Набор инструментов состоит из:

Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию

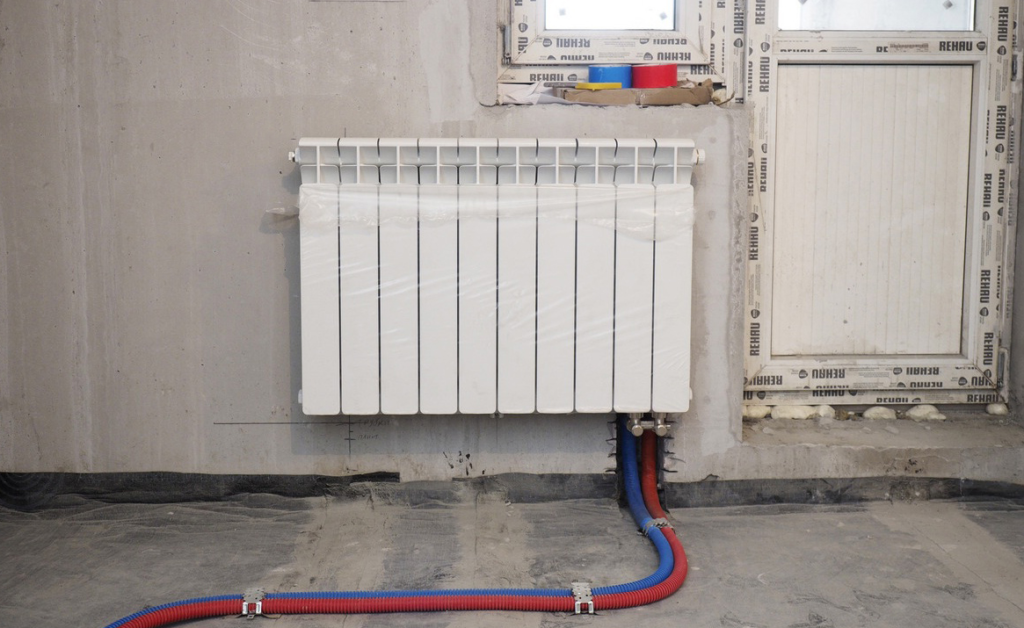

Установка батареи

Установить батарею отопления можно придерживаясь следующих шагов:

  • Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
  • Выполняется разметка под крепления новых радиаторов;
  • Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
  • Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

Эксперт отвечает на ваши вопросы

Как лучше установить батареи в нишу или на стену?

Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.

Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.

Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?

Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.

Куда ставить батареи если в доме стоят большие окна?

Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.

Как правильно расположить радиаторы отопления в частном доме?

Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.

Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.

Зачем ставят батареи в угол?

Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.

Как правильно установить батареи под пластиковыми окнами?

Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.

Нужно ли ставить радиаторы отопления вровень с краем подоконника?

Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.

Правильная установка батарей

Вам необходима замена или установка батарей; цены на такие операции зависят от многих факторов. Помимо того, что в больших городах эта услуга стоит дороже, чем в маленьких, да и в разных районах большого города она может различаться.

Также она зависит от вида радиатора (например, чугунные больше весят – мастер запросто может запросить более высокую цену), простоты сборки, необходимости собирать секции, необходимости демонтирования старой батареи.

Если вы решили выполнить установку батареи отопления своими руками, прочтите, как это сделать, и просмотрите видео ролик ниже. Гарантируем, что все вы сможете сделать самостоятельно.

Вне зависимости от того, какую разновидность радиатора вы выбрали (здесь — полезные советы по этому вопросу ), необходимо соблюдать определенные требования для улучшения теплообмена.

Расстояние между подоконником и верхней решеткой радиатора должно быть не меньше 5 сантиметров (лучше – около 10), между нижней поверхностью и полом – от 8 до 12 сантиметров. Радиатор должен отстоять от стены на 2-5 сантиметров.

Преимущества стальных радиаторов

Если изучить преимущества, которыми обладают эти изделия, то тут же возникнет желание их купить.

Действительно, их технические характеристики весьма впечатляют:

  1. Их КПД составляет более 75%.
  2. Высокий показатель теплоотдачи при низкой инерционности.
  3. Малое количество теплоносителя внутри позволяет ему быстро нагреться, экономя владельцу до 35% энергозатрат.
  4. Панельные батареи из стали полностью безопасны и экологически чистые, поэтому их часто используют в медучреждениях и детсадах.
  5. Их стоимость – самое соблазнительное качество для потребителя.

Если в помещении проживает или бывает аллергик, то лучшим вариантом батарей станет модель, состоящая из одной или нескольких панелей без оребрения и защитных кожухов. Их легко мыть, а если приобрести специальный гигиенический тип радиатора, то пыль на него практически не будет оседать. Это связано с обработкой панелей специальным пылеотталкивающим покрытием.

Если рассмотреть трубчатые модели, то среди их преимуществ можно отметить следующие:

  1. Они способны переносить перепады давления (до 15 Бар).
  2. Эффектно смотрятся.
  3. Средняя тепловая мощность таких изделий колеблется от 1200 Вт до 1600 Вт.

Как правило, трубчатые стальные батареи имеют сходство с чугунными, так как состоят из секций, но на этом их идентичность заканчивается. Стальные аналоги бывают разного типа – от напольных моделей, стоящих на изящных стильных ножках и привычных настенных, до вертикальных видов, которые не только обогревают помещение, но и являются его украшением.

Биметаллические радиаторы отопления

Сравнительная характеристика с другими видами батарей

На фото – высокий узкий прибор.

Для начала необходимо понять, какие радиаторы отопления бывают, и чем они отличаются друг от друга.

Перечислим основные виды:

  • Чугунные батареи – один из самых распространенных типов, который встречается в большинстве квартир советской застройки. Представляет собой систему соединенных чугунных секций с достаточно толстыми стенками и большой массой. Отличается высокой прочностью и долговечностью, однако имеет невысокий КПД и теплоотдачу, а также можно отметить большую тепловую инерцию;
  • Стальные трубчатые регистры – это система труб достаточно большого диаметра, или одна труба в виде S-образного изгиба (пример – полотенцесушитель). Данный тип приборов обычно устанавливают в больших помещениях – концертных залах, кинотеатрах, спортивных комплексах, супермаркетах. Отличаются высокой мощностью и большим объемом теплоносителя;
  • Стальные панели отопления. Представляют собой сваренные профилированные пластины из стали, внутри которых имеются каналы для циркуляции теплоносителя. Имеют достаточно низкую стойкость к гидроударам и невысокую прочность, подвержены коррозии и не очень надежны;
  • Алюминиевые радиаторы – более современный тип батарей, который отличается повышенной теплоотдачей и КПД, невысоким объемом теплоносителя и низкой массой прибора. За счет низкой тепловой инерции хорошо поддаются автоматической и ручной терморегулировке. Требовательны к качеству теплоносителя и его кислотности, имеют среднюю прочность и срок службы;
  • Медные батареи – представляют собой систему трубок с пластинчатым оребрением. Отличаются самой высокой теплоотдачей и КПД, высокой прочностью и стойкостью к гидроударам, отсутствием коррозии и длительным сроком службы. Единственный недостаток медных агрегатов – высокая цена;
  • Биметаллические радиаторы внешне и по конструкции напоминают алюминиевые приборы с той разницей, что внутренние стенки каналов выполнены из стали или меди. Таким образом удается повысить эффективность и теплоотдачу батареи, но сохранить ее прочность и долговечность.

Знакомая многим чугунная батарея.

Чтобы понять главную отличительную черту биметаллического прибора, следует лучше разобраться в его конструкции. Основная задача любой батареи на жидком теплоносителе – обеспечить максимальную передачу тепла от теплоносителя окружающей среде, при этом иметь достаточный запас механической и коррозионной прочности для длительной эффективной работы.

Степень теплоотдачи напрямую зависит от теплопроводности металла и толщины стенок. Наиболее теплопроводные материалы – алюминий и медь, поэтому самые эффективные приборы сделаны из цветных металлов.

Наиболее эффективные радиаторы сделаны из меди.

С другой стороны, самую высокую прочность демонстрирует сталь и черные металлы. Но они подвержены коррозии и имеют низкую теплопроводность. При этом сталь намного дешевле меди и алюминия, что также является преимуществом.

Конструкция биметаллического радиатора отличается тем, что внутренние стенки каналов выполнены из прочной антикоррозионной стали или чистой меди, а внешние стенки и оребрение выполнены из легкого и теплопроводного алюминия. Это решение позволило совместить преимущества стали и цветных металлов в одном приборе.

Внутренняя поверхность каналов и коллектора выполнена из стали.

Важно! Биметаллические радиаторы совместили в себе преимущества изделий из черных и цветных металлов, став наиболее прогрессивным и современным видом отопительных приборов

Преимущества и недостатки

Конвектор отлично вписывается в современный интерьер.

Рассмотрим положительные и отрицательные стороны использования агрегатов с комбинированными металлами в составе. Начнем с преимуществ:

Монтажные работы. Рекомендации специалистов

Установка радиаторов отопления в квартире проводится по единой схеме. Обычно такие работы осуществляются летом, когда в центральной системе отсутствует вода. Зимой заниматься этим сложно и накладно. Придется вызывать соответствующие службы, которые перекроют подачу теплоносителя и его остатки сольют из стояка. Нужно не забыть предупредить о предстоящих работах и соседей, живущих под и над вами.

Решая, какие радиаторы отопления приобрести и как правильно их устанавливать, нужно помнить, что для централизованных систем многоквартирных домов лучше подойдут модели чугунные или биметаллические. Они способны вынести все недостатки теплоносителей и периодические колебания давлений внутри самой сети. Рассчитывая необходимое количество секций радиатора, применяем простое правило: 1 единица на 2 м² площади квартиры и в запас добавляем еще 20%.

Форму для расчета количества секций по габаритам комнаты

Если в наличии есть старые батареи, сначала производим их демонтаж. А потом приступаем к самому процессу установки:

До того как правильно установить радиатор отопления своими руками, сначала его нужно собрать. Для этого предстоит закрутить все сопутствующие части: пробки, заглушки и прокладки, а также запирающие и терморегулирующие устройства

Обратите внимание, что заглушки и пробки могут носить разностороннюю резьбу, левую или правую. Те части батарей, где происходит соединение с трубами, обрабатываем паклей или термопастой, которая исключает попадание в систему воздуха и предотвращает течи

Сборка радиатора отопления

Вешаем подготовленный радиатор на кронштейны и проверяем горизонталь по уровню. Если батарея села плотно, значит, крепежи были правильно установлены. Их количество рассчитывается так: на 1 м² прибора обычно приходится 1 держатель. Например, батарея на 6 секций будет плотно крепиться на 3 кронштейнах: 2 вверху и 1 внизу. Но помните, держатели устанавливают после теплоотражающего экрана, если он был предусмотрен монтажом.

Проверяем горизонталь по уровню

  • Все радиаторы имеют несколько выходов. Это делается для того, чтобы имелась возможность различного подключения прибора в сеть отопления. Многоквартирные дома с однотрубной системой обычно подсоединяются по боковой схеме, то есть подача воды происходит в верхний вход, а ее выход осуществляется снизу, причем или с левой, или правой стороны прибора отопления.
  • Незадействованные входы радиатора обычно закрываются пробками наглухо. А те, по которым будет циркулировать теплоноситель, проходными пробками с резьбой, зависящей от диаметра труб. Нужно помнить, что этот этап работ очень важен, так как правильное присоединение влияет на герметичность всей отопительной системы.
  • Производим соединение батареи с фитингами. Стыки специально герметизируют уплотнителями, например, обыкновенной паклей. Если есть возможность, пользуются сваркой. Монтаж упростится при использовании современных средств, так называемой американки, фланцевой муфты с гайкой.

Подсоединение батареи с трубами отопления

В какое время года лучше менять батареи

Замена батареи может занимать от 10 минут до 3-4 часов.

В частном доме, если всё подготовлено, а материал закуплен, время года можно не учитывать. Отключение отопления на 1-2 часа даже в сильный мороз не сильно скажется на комфорте.

В многоквартирном доме для замены радиатора без отсекающих кранов выбирают позднюю весну или раннюю осень. В отопительный сезон отключают весь стояк. На это неохотно идут управляющие компании, так как даже на непродолжительное отключение последует жалоба жильцов подъезда, особо принципиальные могут потребовать перерасчёта.

Кроме того, после возобновления подачи тепла (заполнения системы) есть вероятность гидроудара, что может привести к аварии в любой квартире и затоплению соседей, за что также будет отвечать УК. В рабочее время некоторые квартиры остаются без присмотра, что может привести к неприятным последствиям, так как своевременно узнать о протечке невозможно.

В летний период коммунальные службы проводят профилактические работы в том числе опрессовку системы, что может затруднить процесс замены, так как подача теплоносителя может быть осуществлена неожиданно и во время, когда жильцы отсутствуют. Лето – период отпусков и цена на замену батарей в это время может быть выше.

Процесс установки

Можно выделить несколько основных этапов:

  1. Сначала перекрывают систему отопления и сливают из нее воду (желательно использовать насос, который поможет удалить всю воду качественно). Затем демонтируют старую батарею.
  2. Выверяют по горизонтали и по вертикали место для крепления батареи. Устанавливают кронштейны .
  3. Пакуют радиатор. Для упаковки используют уплотнительный лен, упаковочную пасту и запорную арматуру. Соединение затягивают динамометрическим ключом, поскольку усилие должно соответствовать указанному в документации (недотянутое соединение будет протекать, а если вы перетянете – то резьба будет сорвана).
  4. Отверстия, которые ни для чего не используются, надо закрыть пробкой. На одно из боковых отверстий устанавливают кран Маевского.
  5. Устанавливают его на стену. Есть 2 способа: установка на сварке и – с помощью полипропиленовых труб. В первом случае достаточно двух крепежей сверху, во втором – как минимум 3 (2 сверху и 1 снизу). Если секций 10 или больше – лучше использовать 5 креплений (3 сверху, 2 снизу).
  6. Установленный радиатор выставляют по горизонтали и по вертикали. На самом деле лучше сделать небольшой наклон по отношению к плоскости стены – таким образом вы обезопасите себя от «завоздушивания».
  7. Высчитывают места соединения со стояком. Нарезают резьбу на стояках, накручивают необходимые элементы. Соединяют все элементы в единую систему.
  8. Обязательно нужно самым тщательным образом проверить герметичность!

Процесс установки батареи показан на видео, обязательно его посмотрите.

Надеемся, что статья была вам полезна. Нажмите, пожалуйста, на кнопки социальных сетей (ниже), чтобы и ваши друзья могли сами установить батареи у себя дома.

Хорошего вам дня!

Подключение батарей отопления: популярные варианты Поменять батарею в квартире – зачем и как это сделать Регуляторы температуры для батарей отопления – выбираем нужное оборудование Сдать чугунные батареи на металлолом – как это сделать и сколько денег можно получить? Установка терморегуляторов на батареи отопления – пошаговая инструкция

Когда лучше всего менять радиаторы отопления в квартире?

Лучше всего проводить замену, вне отопительного сезона. Это все летние месяцы и часть весенних и осенних (определяется климатом в вашем регионе).

Перед заменой проверяем состояние кранов. В старых сетях они обычно не обеспечивают полного перекрытия.

Можно ли менять радиаторы отопления зимой?

Во включенной отопительной системе замену проводить нежелательно, но возможно. Главное требование для этого — надежное перекрытие выхода теплоносителя. Можно использовать штатный кран и дополнительные приспособления.

Если радиатор снимают надолго, то выходы труб можно закоротить отрезком, чтобы не нарушать работу общей системы.

Типы панельных батарей

Все батареи этого класса можно разделить на 2 вида:

  1. Панельные.
  2. Панельно-конвекторные.

К первым относятся изделия, состоящие исключительно из панелей и делятся на типы 10, 20 и 30, где первая цифра указывает на их количество.

Ко второму виду причисляются модели, которые кроме панелей оснащены еще теплообменниками и среди них номера 11, 21, 22 и 33. В этом варианте первая цифра так же указывает на количество панелей, а вторая говорит, сколько при них оребрений.

Как показывает практика, чем больше панелей и конвекторов при них, тем мощнее радиатор, но это не единственный фактор, влияющий на их КПД.

Советы и рекомендации

Когда владелец жилища решил осуществить замену старых радиаторов, то перед работами требуется ознакомиться с рекомендациями:

  • Рекомендовано установить кран, обычный либо с термоголовкой. В обычном возможно самостоятельно отрегулировать поток носителя тепла, во втором такая функция выполняется автоматически. Однако когда на батарею установлен терморегулятор, его не требуется закрывать декоративным укрытием.
  • Терморегуляторы возможно устанавливать лишь при 1-трубных системах. В любой ситуации на входе и выходе из батареи требуется ставить запорные краны, когда их нет.
  • Тепломощность, которая отражается в техническом паспорте радиатора, не во всех случаях будет соответствовать заявленным показателям. Когда сделать количество секций на 10% больше, возможно улучшить положение.

Когда в жилище в зимнее время чувствуется холод, может понадобится замена отопительных приборов. Стандартные чугунные либо стальные радиаторы по прошествии времени могут загрязниться. В этом случае следует провести демонтаж отслужившего оборудования и установить новое, однако для надлежащего результата требуется знать, как правильно провести работы.

Разборка чугунных радиаторов отопления

Разборка чугунных радиаторов порой становится процессом очень трудоемким, но необходимым.

Схема разборки чугунных радиаторов отопления: а — захват ниппелями резьбы секций на 2-3 нитки резьбы; б — доворачивание ниппелей и стыковка секций; в — подсоединение третьей секции; г — группировка двух радиаторов; 1 — секция; 2 — ниппель; 3 — прокладка; 4 — короткий радиаторный ключ; 5 — ломик; 6 — длинный радиаторный ключ.

Новый или старый радиатор кладется на ровное место. Хотя бы с одной стороны нужно снять обычные футорки или глухие — заглушки. На разных секциях радиаторов они могут быть с левой или правой резьбой. Обычно чугунные футорки имеют правую резьбу, заглушки — левую. Если навыков разборки нет, и имеется свободная секция, лучше узнать, прежде чем прикладывать силу, какого вида эта резьба и в какую сторону следует вращать ключ. Если резьба левая, при разборке чугунных батарей вращать ключ нужно по ходу часовой стрелки.

Как и при откручивании любых гаек, сначала нужно «сорвать» футорки с места, т.е. провернуть их на четверть оборота с обеих сторон батареи. Затем футорки выкручиваются так, чтобы между секциями образовался зазор в несколько миллиметров. Если отпустить футорки больше, вся конструкция начнет изгибаться под собственным весом и за счет прилагаемых усилий. При этом резьбу может заклинить. Чтобы этого не произошло, на разбираемую батарею должен встать помощник, который будет своим весом препятствовать изгибу.

Обычно разборка старых радиаторов отопления затруднена тем, что футорки и секции «прикипели». Для того чтобы разобрать такую батарею, придется применить автоген или паяльную лампу. Место соединения прогревается круговыми движениями. Как только оно будет достаточно разогрето, футорки выкручиваются. Если с первого раза выкрутить не удалось, действия повторяются.

Если не хватает сил, чтобы разобрать батарею, нужно увеличить длину ключа. Применяется обычная труба, которая служит рачагом.

Аналогично выкручиваются встраиваемые ниппели для развоздушивания чугунных радиаторов.

Если рассмотренными способами разобрать чугунную батарею не удалось, остается его разрезать болгаркой или автогеном или разбить в лежачем положении кувалдой. Разбить или разрезать нужно аккуратно одну секцию. После этой операции, возможно, ослабнет сцепление между секциями, батарею удастся разобрать, оставшиеся секции сохранить.

Применение «жидкого ключа» или жидкости WD эффекта не дает, так как в старых чугунных батареях футорки герметизировались льном и краской, и жидкости не попадут на резьбу.
