Замена свай и фундамента на сваи под деревянным домом

Как заменить полностью?

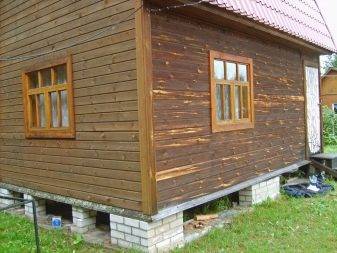

Если старый фундамент сильно просел и уже не справляется со своими функциями, его необходимо полностью заменить на новый.

Способы

Ниже приведено несколько способов реконструкции оснований.

Косметический. Этот метод не требует больших денежных затрат, поэтому является наиболее доступным. Он подразумевает замену разрушенной или сгнившей части фундамента деревянным элементом. Однако такой способ не подойдет для замены полноценного основания.

• С демонтажем стен. Это весьма трудоемкий процесс, поскольку придется полностью разобрать стены. Однако после этого будет легко полностью заменить плитный фундамент.
• С демонтажем основания. Этот вариант предполагает демонтаж нижнего венца строения, чтобы полноценно и качественно отремонтировать или полностью поменять фундамент деревянного дома.

Выбор основы

Для замены основания используется тот же материал, из которого выполнен старый фундамент. Например, для бетонного основания понадобится бетон и арматура.

Лента

Если вы решили провести подъем фундамента на ленточное основание, то в первую очередь следует изготовить опалубку, используя деревянные доски и опоры. Для армирования применяют арматуру с сечением не меньше 1,8см.

Чтобы основание было прочным, бетон должен заливаться за один подход. Именная такая технология позволяет избежать образования швов.

Бетонную массу тщательно разравнивают. После того, как она слегка схватится, конструкцию нужно накрыть полиэтиленом во избежание быстрой потери влаги.

Снять опалубку можно будет не ранее, чем спустя неделю. Окончательно готов фундамент будет через месяц или полтора.

Необходимо также отметить, что замене подлежит не только фундамент под старым деревянным домом, но и пара нижних венцов. Дело в том, что нижний уровень бревен гниет вместе с фундаментом. Идеально подойдет хорошо просушенная сосна, лиственница либо ель.

Свайный фундамент под дом и его устройство

Основная работа по созданию свайного фундамента – это погружение стволов в грунт. От этого этапа зависит устойчивость и прочность всей конструкции.

При установке важно следить, чтобы не происходило срывов или других проблем, в противном случае это ставит под угрозу прочность всей конструкции. Любые отклонения в ходе работ означают несоблюдение технологий, недостаточное или некачественное геологическое обследование земли, а возможно и низкое качество свай

Следующий этап – это создание ростверка. Он также должен отвечать всем требованиям. В зависимости от материала изготовления и характеристик будущего дома будет зависть технология создания ростверка. Для небольших и легких построек ростверк изготавливается из древесины. Если же в создании конструкции используют металлические сваи, то и ростверк создают из металла. Для железобетонных свай ростверк отливают из бетона, похожая технология используется при изготовлении ленточного фундамента.

Важно!

Эти два этапа возведения свайного фундамента должны выполняться под присмотром грамотного специалиста, или в идеале опытными строителями. Есть риск возникновения нарушений технологии или отклонения от расчетных параметров, что должно быть вовремя замечено и исправлено для избежания проблем в дальнейшем. А не подготовленный человек не всегда это может заметить.

Пример как выглядит устройство фундамента

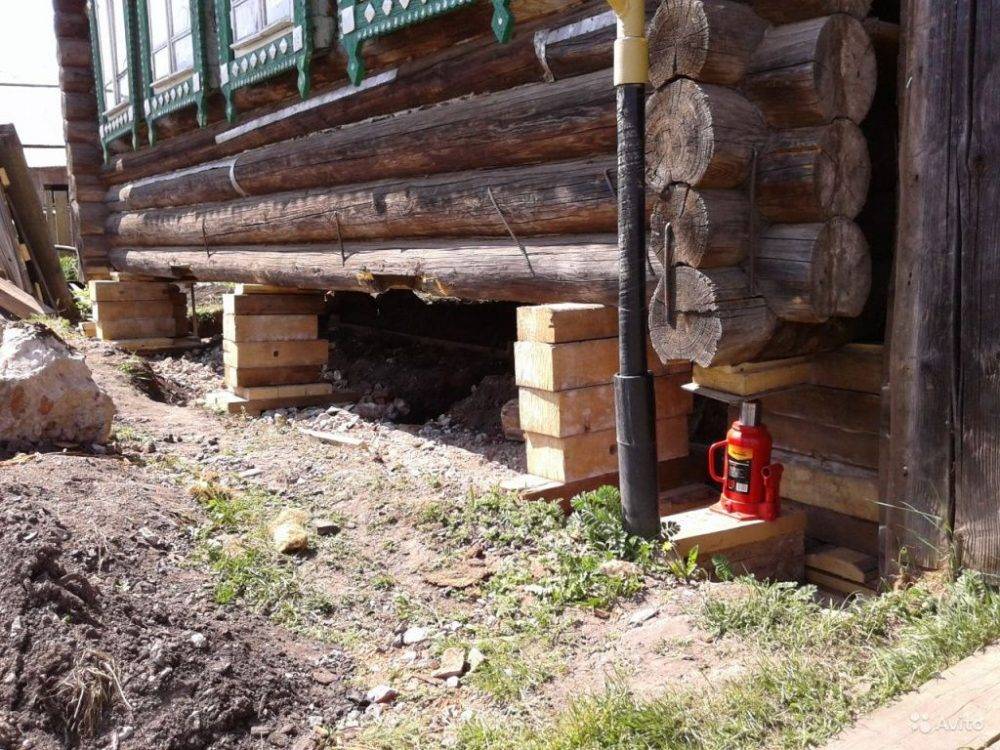

Как поднять дом, чтобы залить фундамент?

Замена фундамента под деревянным домом своими руками вполне возможна. Прежде чем приступать непосредственно к замене, здание нужно поднять.

Это не самая простая процедура. Лучше всего, если действия будут выполнять профессионалами. Чтобы провести подъем здания самостоятельно, следуйте предложенной ниже инструкции:

1. Для проведения работ вам потребуются большегрузные домкраты (4шт.). Приборы для легковых машин не подойдут, они просто не справятся с нагрузкой.
2. Приступайте к подъему со стороны здания, которая провалилась ниже всего.
3. Установите два домкрата на прочное основание (широкий камень, деревянный щит, утрамбованная почва).
4. Вложите между прибором и деревянным цоколем толстую пластину из металла 0,1Х0,1м.
5. По очереди рычагом поднимите оба угла и подведите под них два домкрата.
6. За один подход увеличивайте высоту подъема на 2см.
7. Поднятый дом устанавливается на бревенчатые опоры.

Как происходят ремонтные работы

Ремонт основания винтовыми сваями состоит из следующих операций:

Расчет, обследование геологических условий участка

Производится тщательное обследование грунта, выяснение соответствия его качеств и несущей способности предполагаемым действиям.

Выполняется расчет свайного поля, выбор типа свай, их размера и количества лопастей. По результатам пробного бурения определяется длина стволов.

Укрепление угловых участков

Освобождаются от засыпки грунтом угловые участки основания. Производится удаление части опорной конструкции, расположенной под каждым их углов.

Арматура не удаляется, она будет необходима для повторной заливки. В точках пересечения продольных осей погружаются винтовые сваи, подрезаются таким образом, чтобы их оголовки находились на одном уровне с подошвой ленты.

Создается опалубка, устанавливается дополнительный арматурный каркас, жестко соединенный со старой арматурой ленты.

Выполняется заливка бетоном, выдержка, гидроизоляция и прочие процедуры. Нередко этой процедуры бывает достаточно, чтобы процесс разрушения ленты был полностью остановлен.

Ремонт основания для легких построек

Для каркасного, деревянного или газобетонного домов, не обладающих большим весом, ремонт может быть выполнен быстрее и проще.

В нужных участках устанавливаются винтовые сваи. Затем напротив них на первых рядах венцов, лежащих непосредственно на ленте, вырезаются отверстия, сквозь которые прокладывают мощные металлические балки — рельсы, двутавры и т.п.

Затем под них снаружи подводят домкраты и приподнимают дом, разгружая фундамент.

Балки опирают на сваи и жестко закрепляют сваркой или болтовыми соединениями.

Затем заливают недостающую высоту ленты, обеспечивая контакт со стенами.

В результате получается вариант свайно-ленточного фундамента с равномерным распределением нагрузки.

Ошибки и рекомендации по монтажу

При выполнении работ, важно руководствоваться рекомендациями, которые позволят избежать распространенных ошибок. Прежде всего, необходимо выполнять работы вдвоем, а еще лучше — втроем, поскольку третий рабочий должен будет контролировать вертикальность установки свай. Если сваи установлены неровно, то потребуется их демонтировать и повторно ввинтить, поскольку нарушение её положения приведет к существенной потере прочности готовой конструкции

Если сваи установлены неровно, то потребуется их демонтировать и повторно ввинтить, поскольку нарушение её положения приведет к существенной потере прочности готовой конструкции.

При необходимости установить секции забора с использованием саморезов, лучше отдавать предпочтение кровельным разновидностям, так как они отличаются высокой устойчивостью к негативным воздействиям.

В процессе выполнения работ, необходимо сначала монтировать угловые сваи, а только потом оставшиеся. Выбирая длину свай, необходимо руководствоваться высотой будущего забора — если она будет 1,5 метра, то следует приобретать 3-метровые элементы.

Важная и полезная информация о винтовых сваях для возведения забора — здесь.

Технологии реконструкции фундаментов

Ремонт бетонных и кирпичных зданий провести более сложно из-за тяжелых коробок помещения. Реконструкция фундамента деревянного дома проводится в разы легче. Каркас деревянного жилища поднимаются очень просто при помощи домкратов. Процедуру не усложнит даже временная потеря жесткости бревенчатым срубом.

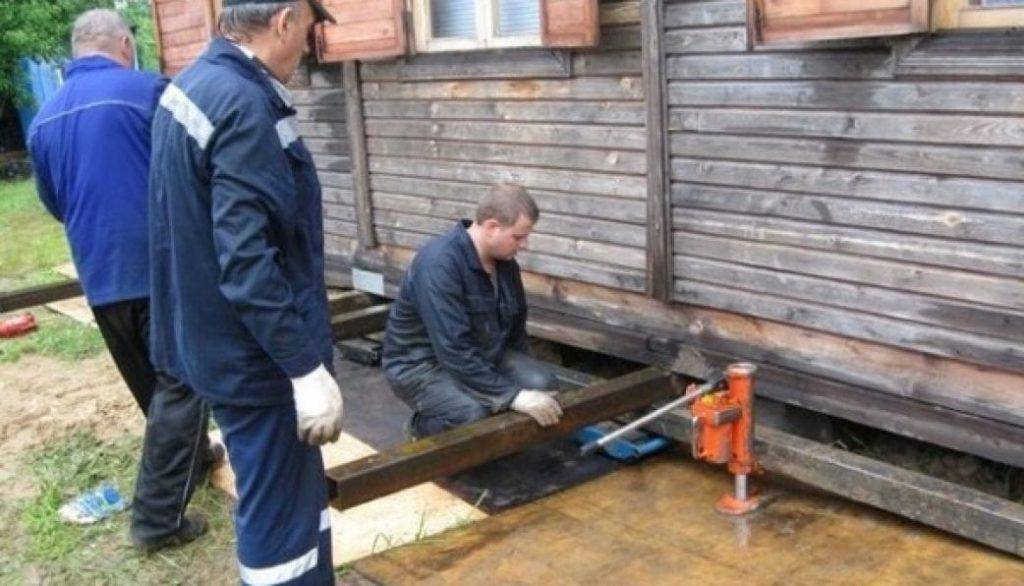

Применение домкрата для поднятия дома

Для ремонта фундамента сооружения с кирпичной коробкой потребуется использовать более мощный метод. Здания из камня в редких случаях удаётся поднять, разгружая тем самым место деформации, чтобы получить шанс исправить маленький участок фундамента.

Из-за этого реконструкцию фундамента и его усиление осуществляют с использованием следующих приёмов:

1. Усиление основания с применением обойм и бетонных бандажей, фиксирующих разрушающийся фрагмент в фундаменте.
2. Проведение ремонт фундамента с использованием смены структуры, усиления прочности основания благодаря уплотнению верхнего слоев блока цементом торкрет.
3. Увеличение площади опорного места в фундаменте. В данном случае изменения коснутся лишь старой основы, и на неё потребуется нарастить несколько новых слоёв для укрепления опорной системы.
4. Восстановление несущих способностей почвы. Этим часто пользуются люди, занимающиеся восстановлением старых сооружений и памятников. Также метод востребован при необходимости сохранить аутентичность постройки после реставрации.
5. Реконструкция фундамента сваями, по сути – переоборудование его в свайно-ленточный тип.

Варианты обвязки

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

1. Столбы свай выставляют на один уровень.

2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Схема создания буронабивного основания

Строительство буронабивного фундамента также происходит в строгой последовательности, но является более трудоемким процессом.

Разметка участка

Здесь очищаем площадку от лишних предметов и растительности, при необходимости удаляем верхний слой почвы. Используя колышки, отмечаем точки создания буронабивных свай. Все расстояния тщательно отмечаем согласно проектным данным. При обнаружении любых несоответствий, сразу же исправляем ошибки.

Разметка участка для бурения

Бурение скважин

Следующим действием после разметки идет бурение скважин. Глубину бурения делаем согласно данным в проекте. Можно использовать как ручной бур, так и привлекать спецтехнику.

Армирование

В пробуренную скважину опускают опалубку, используя отрезок пластиковой трубы или трубу, свернутую из рубероида, подходящую по длине и диаметру. Она останется в скважине, выполняя функцию гидроизоляции.

Теперь собираем арматурный каркас. Можно использовать решетку из 4-х вертикальных стержней, соединенных поперечными отрезками гладкой арматуры.

Размеры каркаса должны позволять легко опустить его в скважину, однако не позволять ему там свободно болтаться. Оптимальным расстоянием стержней до стенок скважины считается 3-5 см.

Процесс армирования

Заливка бетона

Используем марки бетона от М200 и выше. Можем использовать как готовый материал, так и приготовить его на месте.

Бетоном заполняем всю скважину и делаем штыкование (длинным стержнем протыкаем бетон, удаляя пузыри воздуха).

Теперь ожидаем, пока бетон наберет конструкционную прочность, обычно это от 20 до 30 дней.

Виды бетона

Обвязка

Обвязка таких скважин представляет из себя ростверк – ж/б ленты. Методика изготовления бетонного ростверка похожа на технологию отливки ленты.

Разница будет только в отсутствии опоры на грунт, поэтому опалубку строим в форме желоба с прочным днищем.

По итогу получается прочный бетонный пояс, находящийся под всеми несущими стенами и соединяющий буронабивные сваи в единую опорную систему.

Пример обвязки

Замена винтовых свай на ленточный фундамент

Для замены винтовых опор на ленточное основание нужны такие инструменты:

• деревянные чурки и блоки – они создадут временную опору;
• кувалда;
• лом;
• клинья для демонтажа старой основы;
• домкрат.

Работа проводится в несколько этапов.

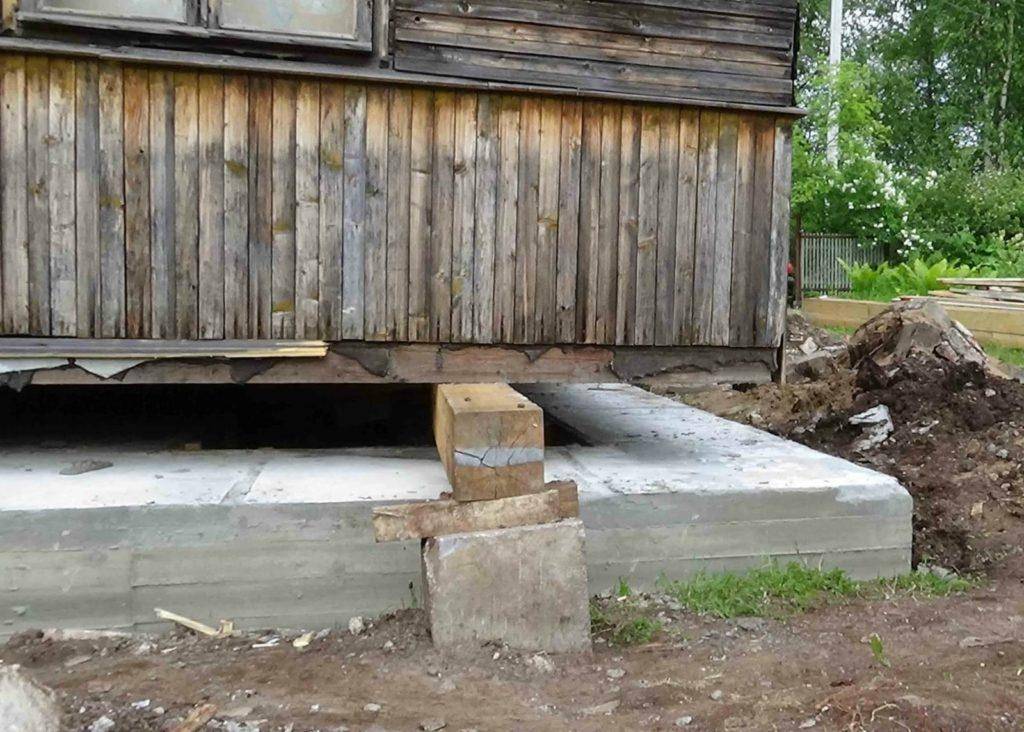

Здание устанавливают на временные опоры

Подготовительная работа

Сначала нужно вынести из дома всю мебель и другие предметы. Далее приступают к разбору деревянного пола. Для этого используют гвоздодер, работают в перчатках. Оставлять пол бессмысленно, поскольку он все равно разломается и даст щепу. После этого приступают к основным работам по замене винтовых свай на надежный ленточный фундамент.

Подъем дома

Это самый ответственный этап, действовать следует так:

Установить опоры с обеих сторон конструкции. Отступают от краев по 50 см.
Зафиксировать основание домкрата для замены на заранее подготовленной поверхности (опоре)

В дальнейшем ее же используют для углубления в грунт.
Осторожно поднимают всю конструкцию с параллельных сторон на 1-2 см и сразу фиксируют опорами. Выше поднимать не нужно, это может привести к повреждениям.
Приступить к разбору старого фундамента.

Совет! Если какие-то части предыдущей основы сохранились целыми, их можно использовать для замены. Они подойдут для заливки нового фундамента.

Возведение нового фундамента

Наступает завершающий и основной этап замены винтовых свай на ленточное основание. Последовательность действий:

1. Выкопать траншею, глубина которой должна быть не меньше прежнего основания. Яма должна иметь П-образную форму.
2. Положить подушку из песка.
3. Установить арматурный каркас, соединив его в общую крепкую конструкцию.
4. Уложить гидроизоляционный материал и залить фундамент специальной смесью.
5. Как только раствор затвердеет (за 10-15 дней), убрать опалубку. Хотя ее можно оставить – подойдет для дополнительного утепления.
6. Ленты при замене винтовых свай на фундамент укладывают поэтапно. После того как будет окончен монтаж с одной стороны, можно убрать опору. Аналогично поступают с другими поддерживающими элементами.
7. На каждом этапе необходимо контролировать работы с помощью уровня. Как только фундамент заложен, можно опустить дом на новую опору.

Что входит в стоимость работ?

В смету застройщика входят такие статьи расхода:

1. Геологический анализ участка.
2. Инженерные расчеты по определению нагрузок, несущей способности, а также параметров силовых элементов.
3. Доставка свай на участок.
4. Амортизация оборудования (домкратов, установок для вкручивания опор и т.д.).
5. Перемещение сооружения.
6. Монтаж свай и обвязки.
7. Демонтаж старого фундамента.
8. Уборка строительного мусора.

Стоимость ремонта зависит от таких ключевых факторов:

• площади фундамента и веса сооружения;
• количество и параметры опорных элементов;
• количество и тип металлопроката для обвязки;
• качество гидроизоляционного материала для защиты металла от коррозии;
• геологические особенности участка;
• глубина вкручивания свай;
• сложность рельефа;
• плотность застройки;
• наличие источников электроэнергии и воды;
• необходимость уборки строительного мусора.

Выбор свайного фундамента для бани

Баня, как правило, является небольшим зданием. Исходя из этого и следует выбирать вид фундамента.

Забивные свайные фундаменты требуют сложного сваебойного оборудования. После забивки железобетонных свай, необходимо срубать оголовки. Очевидно, что для бани данные фундаменты малоприменимы.

Остаются винтовые и буронабивные сваи. Рассмотрим более подробно каждый из видов.

Буронабивные сваи

Буронабивные сваи можно применять практически ко всем малоэтажным зданиям, в том числе и к баням. Единственно сложный технологический процесс при этом собственно бурение.

Полезное видео

В данном ролике автор рассказывает про фундаменты одноэтажных домов, но все сказанное можно применить к баням:

Несущая способность в буронабивной свае образуется от работы в двух плоскостях. Собственно от опорной поверхности на нижележащий грунт и от сцепления боковой поверхности сваи с грунтом, соприкасающимся со всей поверхностью сваи. Несущая способность распределяется примерно как 50-75 % на опорную поверхность, 50-25 % на боковую поверхность.

Благодаря этой особенности, буронабивные сваи могут и не опираться на прочные несущие слои основания, если они расположены слишком глубоко, а выполнять свои функции в качестве фундамента только за счет несущей способности боковой поверхности. Это так называемые “висячие сваи”. Поэтому не рекомендуется при устройстве буронабивных фундаментов выполнять, какие-либо опалубки для самой сваи.

Устройство опалубки из металлических труб, асбоцементных труб, пластиковых труб, бывших в употреблении иных труб и конструкций коробчатого сечения возможно, но при этом стоимость фундамента возрастает примерно в два раза, так как требуется опалубка и дополнительные сваи для сохранения несущей способности. Бетон заливается непосредственно в скважины пробуренные в земле.

Учитывая ,что общая нагрузка от здания бани собственно невелика, никаких расчетов при устройстве буронабивных свай выполнять не требуется. Достаточно лишь воспользоваться несложной методикой:

• скважины необходимо выполнять диаметром 200 – 300 мм.(можно 400 мм.) на глубину 2 – 2,5 метра. В случае если бурение невозможно на такую глубину(бур не идет), значит уже достигнуто плотное основание грунта и можно остановится на достигнутой глубине.
• сваи располагаются по углам здания бани, под несущими наружными и внутренними стенами.
• расстояние между сваями необходимо брать не более 3 метров (для здания 6х4, с одной внутренней несущей стеной – 9 свай).

При невозможности выполнить скважину диаметром 200 – 300 мм возможно бурение скважин диаметром 100 мм, заменяя одну “большую” скважину двумя-тремя “малыми” скважинами, располагая их рядом или треугольником на расстоянии 300 – 400 мм друг от друга.

Важно: в этом случае “малые” скважины должны быть закончены общим оголовком из бетона, который их объединит

Ростверк

Ростверк – бетонный фундамент объединяющий сваи по верху. Выполняется по осям здания. Сечение ростверка принимается по ширине, в зависимости от того, какой материал применяется для стен(не менее толщины стены), по высоте не менее 300 мм.

Винтовые сваи

Винтовые сваи возможно применять для всех видов небольших построек. Несущая способность зависит от опирания винтовой части на плотный слой грунта.

Достоинства:

• не нарушается поверхностный слой
• быстрое возведение фундаментов
• более дешевая конструкция (теоретически).

Берется свая – металлическая труба с лопастями(винтом) и закручивается в грунт. По верхам труб выполняется несущая металлическая рама (ростверк), на нее опирается само здание. Баня получается “парящая” в воздухе. Шаг свай 2,5 – 3 метра, расположение по углам здания и под несущими стенами. Для бани – рекомендуемый диаметр сваи не менее 108 мм.

Стоит учесть! Технология довольно проста на вид, но на самом деле фундамент в бане на сваях несет в себе массу нюансов.

1. Свая должна быть ввинчена в грунт не менее чем на 1,6 метра до плотного несущего слоя грунта, это обязательно. Какая получится конечная длина неизвестно, если не знать геологию грунтов на участке строительства.
2. Недолговечно. При ввинчивании обязательно возникнут потертости, что приводит к коррозии металла, особенно в обводненных грунтах.
3. Высокая степень контроля. Строгая вертикальность и горизонтальная отметка всех оголовков. Возникают дополнительные работы по отрезке или наварке свай.
4. Дополнительные работы по утеплению канализации и водопровода. Здание бани находится над землей.
5. Добросовестные производители, рекомендуют заполнять сваи бетоном с армированием.
6. При производстве работ в зимнее время необходимо делать предварительные скважины на глубину промороженного грунта.

Как заменить фундамент на винтовые сваи

Сам процесс можно разделить на следующие этапы:

1. Исследование состояния почвы. Если в земле не обнаружены отложения извести и торфа, громоздких камней и корней деревьев, возможно, работа не потребует привлечения специальной техники. Вид и количество необходимого материала будет определять грунт и глубина его промерзания.
2. Подготовить подходящие стройматериалы, инструменты (металлические ломы, лопаты, рулетку, гидроуровень, болгарку, цемент, песок, сварочный аппарат).
3. Разметка строительной площадки. Необходимо произвести действия по выравниванию, установить специальные колышки.
4. Монтаж свай. Оптимальная глубина помещения в грунт – 1,6-1,7 метра, никак не менее 1,5 метров.
5. Демонтаж старого основания. Если есть опасение, что прежнее устройство дома в процессе замены фундамента может пострадать, необходимо укрепить нижний венец и стены.
6. Установка гидравлических домкратов, при помощи которых будет осуществлен подъем постройки.
7. Создание на сваях основания для главной постройки, наварка металлических швеллеров.
8. Спуск и установка деревянного дома на новое сооружение.

Работа достаточно сложная, нужно быть предельно внимательным и осторожным, делать все в соответствии с требованиями безопасности во избежание возможных проблем.

Расчет винтовых свай для фундамента каркасного дома

Перед тем, как закупать необходимые материалы и начинать монтаж свай, нужно произвести все технологически необходимые расчеты. Они достаточно сложны, нужно сделать замеры и, исходя из этого, рассчитать количество и вид материала, учесть нюансы возведения сооружения. Для этого следует пригласить специалиста, или сделать все работы под контролем специалиста.

Перед началом работ следует просчитать следующие показатели. — какой грунт на участке и его особенности; — уровень грунтовых вод и диапазон сезонных колебаний; — уровень промерзания почвы; — вес всего строения; — увеличение сезонных нагрузок (снег, ветер); — ветровые нагрузки.

Первые три показателя определит геолог и сделает необходимые расчеты. Вес дома с начинкой, а также уровень нагрузки на сваи, вы можете просчитать самостоятельно либо с помощью профессионального строителя. Чтобы рассчитать вес конструкции, нужно иметь четкий план строения и информацию о материалах, которые будут применены. Дополнительно стоит учесть и потенциальную нагрузку, возможно, вы отойдете от плана и впоследствии будете модернизировать дом.

Винтовые сваи располагаются таким образом, чтобы нагрузка строения распределилась равномерно на все опоры. Поэтому нужен план строения уже на этапе проектирования. Набросайте рисунок будущего дома, чтобы сметчик имел представление, что именно просчитывать. В процессе расчетов в план будут вноситься корректировки, чтобы оптимизировать проект.

Следует заметить, что сваи располагаются под несущими само строение конструкциями (ложе фундамента) и уходят в почву глубже, чем уровень ее промерзания. И тут кроется один нюанс. Как правило, мягкие почвы промерзают сильней и в процессе оттаивания могут значительно смещаться. Это естественный процесс. Смещаясь, почва может как проседать, так и вспучиваться. Эти процессы смещают сваи. Поэтому вес сооружения обязательно должен распределяться по сваям равномерно, создавая возможность опорам адаптироваться к естественным процессам в почве. Тогда все эти сезонные изменения пройдут без ущерба для фундамента.

Если не соблюдать эти требования, дом может завалиться из-за разницы нагрузки, или оттаивающая почва попросту вытолкнет сваи, что приведет к обрушению всего строения. Эти все моменты также следует учесть при проектировании и учете длины конструкций.

Кстати, еще один тип часто используемого для такого типа строений фундамент – ленточный – монтируется по этому принципу. Основание заливается строго с учетом расположения несущих конструкций. Однако сама технологическая карта заливки ленточного фундамента куда сложней, поэтому, если позволяет тип почвы, лучше использовать винтовой фундамент. Его преимущество в том, что на зафиксированные сваи сразу крепятся связующие элементы.

Перед тем, как начать устанавливать сваи, нужно выполнить так называемую обвязку (армирование). Его суть заключается в том, что выкладывается основание (подойдут рельсы), соединяются воедино и на них выкладывается патрубок из дерева (первый венец крепиться именно к обвязке).

Обычно сваи устанавливаются, согласно технической документации процесса, на расстоянии 3-4 метра. Однако особенности почвы могут быть таковы, что шаг придется уменьшить до метра. Если есть риск смещения почвы, лучше перестраховаться и использовать больше свай. Закручивать их до конца также не следует. Оставьте для балансировки 10-12 см. Технологически, свая обязательна на каждом углу строения и под несущей стеной. В остальном сваи следует расположить в зависимости от индивидуальных конструктивных особенностей дома.

Для окончательного расчета следует учесть тип почвы и вес материалов, а также форму и толщину свай. Можно рассчитать эти показатели самостоятельно, а затем прибавить к получившимся значениям в среднем 20%. Помочь рассчитать свайный фундамент самостоятельно, вам может один из наших строительных калькуляторов (ссылка откроется в отдельном окне).

Однако все показатели, которые участвуют в расчетах, могут изменяться в зависимости от разных условий. Все эти нюансы может учесть лишь профессионал. Закажите расчеты и план у специалиста, если не уверены в своих силах и знаниях.

Винтовые сваи

Основой такого фундамента являются опоры из металлических трубных заготовок с поверхностью, покрытой защитным антикоррозийным составом.

К нижнему, предварительно заостренному концу такой трубы привариваются винтовые лопасти, обеспечивающие возможность вворачивания (вкручивания) её в землю. Указанный способ монтажа свай примечателен тем, что при вворачивании трубных опор грунт под фундаментом не разрушается, а лишь частично уплотняется, что не снижает его несущей способности.

Различные виды фундаментных винтовых опор отличаются по следующим параметрам:

• диаметром трубного основания, зависящего от предполагаемой нагрузки на фундамент;
• длинной, шагом и шириной винтовых частей свай, выбор которых зависит от качества и характеристик грунта в месте застройки;
• наличием на вворачиваемых в грунт частях полноценных лопастей или имитирующей их винтовой нарезки.

Повышенные размеры лопастей выбираются в случае влажных и рыхлых грунтов.

Сваи с имитацией винтовой нарезки востребованы в северных регионах страны, где нежелательно разрушение слоёв вечной мерзлоты.

Вид и форма винтовой сваи зависит от конкретной фирмы-производителя.

Ручной монтаж винтовых свай – пошаговая инструкция

расчистка участка. Сваи тем и хороши, что не требуют выравнивания местности, однако убрать мусор и обеспечить доступ к месту установки необходимо. привязка фундамента к участку. Речь идет о нанесении разметки на поверхности. Свайное поле, лента или отдельно стоящие сваи – главное, чтобы место установки точно соответствовало проекту. Допустимая погрешность разметки составляет 50 мм. разметка. Наличие разметки позволяет оценить картину свай целиком. Для ее выполнения нужно установить на месте будущего монтажа сваи маячок или сделать углубление в почве. Для этого используют садовый бур

При этом важно, чтобы глубина приямка (углубления) не превышала 50 см. Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности

Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента

Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента.

1. обработка свай. Дополнительное нанесение антикоррозионного состава позволит защитить металлическую сваю от разрушения вследствие химической активности почвы. Зачастую сваи, изготовленные в заводских условиях, уже содержат защитный слой. Однако он может повредиться при завинчивании сваи в твердую почву.
2. установка первой сваи. Первой всегда устанавливается угловая свая. Чтобы закрутить винтовую сваю своими руками следует продеть металлический прут в проушины и вдвоем аккуратно закручивать. Длина рычага – 2-3 м. Чем длиннее рычаг, тем меньшее усилие нужно будет прикладывать для закручивания сваи. На ствол крепится уровень, и после каждого витка контролируется степень отклонения. Допустимое отклонение составляет не более 2°.

Отметим, что чем глубже свая заходит в почву, тем сложнее процесс закручивания, тем важнее прилагать равномерное усилие на рычаг, чтобы избежать отклонения сваи от вертикальной оси. За один полный круг свая углубится на 100-200 мм. в зависимости от расстояния между лопастями. Время на закручивания одной сваи занимает от 30 минут и зависит от плотности почвы.

О том, что свая заняла свое место, свидетельствуют два параметра: достижение расчетной глубины погружения и деформация металла в месте установки прута. Если свая деформируется на глубине меньше чем 1,5 метра, это может означать, что она застопорилась (уперлась в твердый предмет) и её придется смещать.

1. установка остальных свай. При этом сначала устанавливают угловые сваи, потом рядовые, потом выполняется заполнение свайного поля (если предусмотрен такой способ установки винтовых свай). Чтобы выполнить разметку для рядовых свай между угловыми натягивается шпагат, который исключает существенное отклонения от места установки.
2. выравнивание. Поскольку сваи сложно закрутить идеально по заданному уровню, то после их установки следует проверить высоту уровня с использованием нивелира или гидроуровня. После определения нужной высоты сваи обрезаются с помощью болгарки.

заливка бетоном. Углубления, сделанные перед установкой свай, заполняются бетонной смесью. Отметим, что бетонирование существенно не повышает несущую способность сваи, однако позволяет исключить доступ воздуха во внутреннюю ее полость и исключить коррозию. монтаж оголовка. Заполненные бетоном сваи готовы к дальнейшей работе. Следующим этапом является приваривание оголовков к верхушке сваи

Важно выполнить очистку сварного шва от окалины и нанести на него грунтовку или краску. обвязка свай по оголовкам

Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами.
