Как закрепить пластиковые окна в деревянном доме?

Оборудование и инструмент

При подготовке к самостоятельной установке пластикового окна следует уделить особое внимание подготовке инструментов и материалов. Учитывая, что в большинстве случаев монтаж окон в деревянных домах производится в выездном режиме (дача, загородный дом и т.д.), отсутствие одного специфического ключа или приспособления может создать немалые проблемы

Рассмотрим основные группы инструментов, которые необходимы, чтобы правильно установить оконную конструкцию.

Механика

С механической точки зрения, окна из пластика имеют далеко не стандартную конструкцию, поэтому обычного набора домашнего мастера будет явно недостаточно.

Инструменты

Ниже приведен список механических инструментов, необходимых для эффективной работы с ПВХ профилем:

• молоток железный и резиновый (упругий боёк применяется для позиционирования рамы);
• универсальная отвёртка;
• набор шестигранных ключей;
• ручка для демонтажа штифтов (с шестигранным наконечником);
• электродрель;
• свёрла по бетону и металлу (диаметры от 3 до 10 мм);
• монтажные клинья и прокладки;
• универсальный регулировочный ключ;
• измерительный комплект (рулетка, угольник, строительный уровень, отвес);
• приспособление для захвата стеклопакетов («стеклодомкраты»).

Обратите внимание, что для резки расширительных профилей обычной ножовки может оказаться недостаточно, поскольку некоторые виды доборов могут быть армированы металлом. Разрезать такой профиль ручной пилой, конечно же, можно, но на каждую деталь придётся потратить намного больше времени

Учитывая вышесказанное, приведенный выше список нелишне дополнить механизированным вариантом пилы (электролобзик или циркулярка), а также приспособлениями для фиксации (струбцинами).

Струбцину желательно брать с широким захватом, поскольку они могут понадобиться не только для фиксации материалов при резке, но и для присоединения расширительных профилей.

Герметизация

Инструменты для герметизации

Неотъемлемой частью технологии сборки металлопластиковых окон является герметизация с помощью уплотнительных лент и полимеризируемых субстанций.

При установке ПВХ профилей своими руками можно использовать распылители, поставляемые вместе с баллонами с монтажной пеной, но для профессиональной работы желательно приобрести отдельное приспособление, которое позволит существенно снизить затраты на расходные материалы.

Отдельно подчеркнём, что кроме монтажной пены, при установке окон из поливинилхлорида часто используется силикон, выдавить который из тубы без специального «пистолета» крайне сложно.

Гидроизоляция

Любой полимерный герметик – и полиуретановая пена не исключение – в случае постоянного контакта с наружным воздухом и влагой довольно быстро разрушается. Для замедления этого процесса внутренние и внешние поверхности установочных зазоров необходимо защитить с помощью гидроизоляции (устанавливаемая на внутренних поверхностях, такая защита называется «пароизоляция»).

Сделать это можно как с помощью специально ленты, так и через нанесение специальных паст (шпаклёвок).

В зависимости от того, какому типу гидроизоляции будет отдано предпочтение, базовый список инструментов необходимо дополнить ножницами или набором шпателей.

Изготовление обсадной коробки

Как правило, при установке пластиковых окон в дома из бруса или бревна используют первый из описанных выше методов монтажа. В этом случае обсадка изготавливается следующим образом.

На торцевых сторонах бревен сруба выпиливается гребень примерно 5х5 см. Брусья обсадной коробки вырезаются из доски, в них проделывается паз, который и будет крепиться к гребню. Затем последовательно одеваются на гребень нижняя, верхняя и боковые стойки обсады. Верхняя стойка прикручивается к боковым с помощью саморезов, при этом гребень должен остаться нетронутым.

Таким образом, мы получаем готовый оконный проем, в который можно установить пластиковое окно без риска его повреждения в ходе просадки дома. Образовавшийся проем уже с учетом окосячки должен быть на 5 см выше и на 3 см шире размеров окна, поскольку нам все еще необходимо пространство для установки монтажных швов.

Монтаж окон ПВХ в обсадную коробку не сильно отличается от стандартной установки в кирпичном или панельном строении. Чтобы пластиковое окно органично смотрелось в фасаде и интерьере постройки из бревна или брусьев, можно подобрать специальную пленку, имитирующую структуру древесины. В этом случае вы можете пользоваться всеми преимуществами пластиковых окон без ущерба для дизайна своего дома.

Монтаж рамы

Как правильно вставить пластиковые окна в деревянном доме? Когда закончены все подготовительные работы, можно переходить непосредственно к монтажу оконной системы. Защитную плёнку с неё не снимают до самого окончания процесса, это гарантированно защитит её от повреждений. К раме предварительно прикрепляют ручку, как показано в приложенной изготовителями инструкции, створки со стеклопакетами на время установки можно снять, работать с пустой коробкой намного легче.

Пошаговый процесс монтажа выглядит следующим образом:

В боковых стойках обсадной коробки и в боковых частях окна просверливаются по 4 отверстия для установки крепёжных элементов. Расстояние от верхнего и нижнего края до отверстия должно составлять 25–30 см, такое расположение крепежей обеспечит равномерное распределение нагрузки.
Оконная коробка ставится в проём, после чего она выравнивается при помощи строительного уровня, отвеса и распорных брусков

Когда она займёт идеально ровное положение, её прикрепляют к обсаде при помощи длинных саморезов.Важно! Саморезы не должны проходить насквозь через обсадную коробку и закручиваться в стену. Блок крепится исключительно к обсаде, иначе её установка окажется бесполезной, и блок из пластика будет страдать от действия усадки

Обсада соединяется с домом подвижно, и брёвна будут постепенно занимать свои места, оконная коробка при этом должна быть неподвижной.

В коробку ставятся створки со стеклопакетами. Важно убедиться, что рама не перекошена, створки свободно и чётко открываются и закрываются.
После всех проверок распорные бруски убираются, и пространство между обсадой и коробкой заполняется монтажной пеной. После высыхания она обеспечит герметичное крепление и будет надёжно защищать ваш дом от холода.
Последний этап работы – монтаж отлива: он будет отводить дождевую воду от стены и не допустит попадания сырости в дом. Отлив отрезается до нужного размера и прикрепляется при помощи саморезов. Швы, заполненные монтажной пеной, закрываются декоративными наличниками.

Зная, как правильно вставлять стеклопакеты в деревянном доме, можно полностью остеклить здание, не прибегая к помощи специалистов. Оконные конструкции из пластика при правильной установке долго служат и отлично защищают здание от холода, а справиться с этой работой не так уж и сложно.

Как произвести установку ПВХ-стеклопакетов

Монтаж состоит из нескольких этапов:

• Предмонтажные работы.
• Монтирование пластиковых конструкций.
• Проверочные работы расположения окна в осевой плоскости.
• Пропенивание швов.

Для правильного понимания всего процесса установки оконных сооружений в деревянных домах, предлагается данная статья для дальнейшего рассмотрения.

Выполнение подготовительных работ

Началом проведения работ, считается снятие точных размеров. Снимая замеры, нужно учесть все нюансы для правильного размещения изделия. Для этого определите ширину и высоту проема, его глубину и место расположения будущего сооружения. Выберите расцветку и комплектацию фурнитуры для нормальной работы окна.

Вырезание оконного проема

Как только приобретенная продукция будет привезена к дому, можно приступать к установке. Для этого выполните действия:

1. После принятия решения о замене старого материала, проведите демонтаж старой конструкции.
2. Затем проведите чистку проема от продуктов демонтажа.
3. В случае нарушения геометрии, проведите выравнивание поверхностей.

После окончания подготовки, монтируется новое окно из пластика в проем деревянного дома. Если нет опыта в проведении монтажных работ, то всегда можно воспользоваться услугами специалистов.

Крепление оконной конструкции в подготовленный проем

Работа начинается с пошаговой подготовки. Вначале необходимо снять стеклопакеты, если рама сконструирована без дверок. В случае если они там предусмотрены, то лучше их демонтировать. Делается это для того, чтобы работа не доставляла неудобств от тяжелой конструкции.

По окончании подготовительных работ, проводим крепеж скоб.

Крепление скоб

Они будут нужны для окончательной фиксации окна. С каждой стороны, устанавливается по два крепежных элемента. Их необходимо прикручивать саморезами к раме.

Далее проводим установку сооружения из пластика. При этом, надо под окном оставлять зазор, для чего нужно поставить брусочки (или как их называют в простонародье – чубучки).

Расклинивание

После установки изделия на бруски, начинаем расклинивать раму по бокам и сверху, заранее подготовленными клиньями.

При этом необходимо периодически проверять вертикально и горизонтально располагающиеся части при помощи уровня. Причем вертикаль проверяется в двух плоскостях – чтобы окно не заваливалось внутрь помещения или не смещалась в одну из сторон

Не забывайте еще об одной важной детали – это соразмерность откосов. Для этого, с помощью рулетки сделайте замер от рамы до угла внутренней стены (справа и слева)

Когда конструкция выставлена по уровню и размеры откосов идеальны, тогда производим окончательную фиксацию с помощью крепежных скоб. Для этого их нужно немного прижать к деревянному проему и закрутить саморезы. Это процедура считается последней и влияющей на общую устойчивость всего сооружения.

Крепление скобами на саморезы

По окончании всей установки, должны быть соблюдены зазоры. Минимальный размер, не должен быть менее 2 см, потому как это пространство оставляется специально для запенивания. Но и не должна превышать 4-5 см, иначе теряется устойчивость.

На следующем этапе необходимо установить на место стеклопакеты, фиксируем их пластиковыми штапиками.

Установка штапика на место

Если в конструкции есть створки, то их также возвращаем на законное место. Далее производим монтаж ручек. Процесс не требует наличия каких-либо особых навыков.

Достаточно вставить ручку язычком в отверстие, а с уличной стороны установить ее на сердечник. Фиксация производится с внутренней стороны помещения. Это необходимо, чтобы обезопасить себя от проникновения воров внутрь жилого здания.

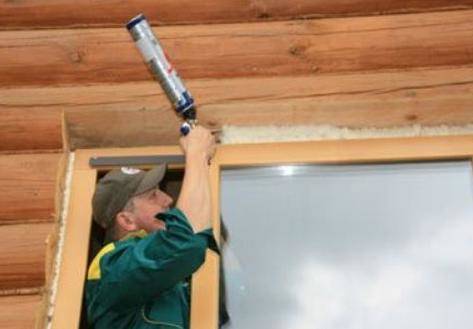

Контроль и запенивание конструкции

Закончив монтаж, убедитесь еще раз в нормальной установке и проведите проверку створок на предмет их открытия. При правильной установке, во время закрытия или открытия створок им не должно ничто мешать. Также при небольшом открытии дверцы, она обязана сохранять положение, не смещаясь на открытие или закрытие.

Удостоверившись в качественной работе створок, нужно сделать запенивание всего окна. Начинать необходимо снизу, и тянуть монтажную пену кверху.

Инструкция прохождения монтажной пеной:

В первую очередь проходим снизу рамы. Если щель не более 2 см, то достаточно пройтись один раз. В случае более высоких размеров, придется проходить по два, а в некоторых случаях даже по три слоя.

Пропенивание

• Далее проводим запенивание боковых частей.
• По окончанию, проходим верх конструкции.

Следующий этап, мастера делают по-разному. Кто-то предпочитает устанавливать подоконник после частичного высыхания пены, и после этого проводят монтаж, а кто-то сразу же, не дав пене просохнуть. Второй вариант считается более верным.

Проверка пакета перед установкой

Профессиональные строители считают этот пункт наиболее важным, ведь если уделить ему недостаточно внимания, то вся дальнейшая работа будет уже неуместна.

В первую очередь следует проверить габариты проема для окна и прибывшего стеклопакета. Если размер проема равен 184 см, то размер самой рамы должен составлять 180 см. Разница между значениями нужна для зазора боковых стоек и самой стеной.

Если высота проема 120 см, то нормальная высота рамы порядка 116 см, чтобы внизу полностью вставлялся пластиковый подставной профиль – донник. Он должен быть в начальной комплектации стеклопакета, и устанавливать его обязательно. Донник используется для правильной установки подоконника внутри помещения, и прикручивания отлива с внешней стороны.

Для окон с антимоскитными сетками следует убедиться в подходящих крепежах. Случаются ситуации, когда теряются ручки или маленькие детали.

Рекомендуется проверить всю конструкцию на наличие мелких повреждений и трещин. Пересчитать количество прибывших накладок и отверстий дренажного типа.

Подоконник, зачастую, потребуется заказать отдельно. Также для правильного монтажа нужно заказать подкладки под стекла.

Как выбрать тип обсады?

Обсада в колоду черновая с внешней отделкой

На текущий момент активно используется три основных конструкции обсадных рам («окосячки»):

• обсада в колоду (или «П-образная»);
• окосячка в шип (или «Т-образная»);
• окосячка в закладной брусок.

Напомним, что любая обсадная рама – это каркас для монтажа окна или двери, не имеющий жёсткой связи со срубом. Если сформулировать одной фразой, для чего нужна окосячка, то она будет звучать так: «бревна в срубе смещаются, рама остается неподвижной».

Обратите внимание, что при монтаже обсады необходимо постоянно контролировать отсутствие фиксированных соединений между окосячкой и срубом!

Сопряжение обсады и сруба в вертикальной плоскости – скользящее, вида «шип-паз». В зависимости от типа окосячки, шип может располагаться как на вертикальном стояке, так и на торце проёма.

Учитывая это, между верхней перекладиной обсадной рамы и срубом всегда должен присутствовать компенсационный зазор, заполненный волокнистым уплотнителем. Размеры этого зазора зависят от климатических особенностей в регионе и колеблются в диапазоне от 60 до 100 мм.

Каждый из приведенных вариантов обсады имеет несколько модификаций, но, тем не менее, можно сформулировать несколько общих рекомендации для выбора оптимальной схемы.

Обсада для окон

Т-образная с выбраной четвертью

Обсада для пластиковых окон в деревянном доме изготавливается чаще всего Т-образного типа. Её конструкция включает четыре элемента:

1. Две вертикальных стойки («косяка»), задача которых обеспечить подвижное сопряжение обсадной рамы и сруба.
2. Верхняя перекладина («вершник»).
3. Нижняя перекладина, которая в обсадных рамах для пластиковых окон одновременно является подоконником.

Учитывая, что окосячка данного типа используется при установке окон очень часто, рассмотрим более детально две её базовые модификации: монолитную и сборную.

С точки зрения надёжности, долговечности и качества теплоизоляции лучшим вариантом является монолитная Т-образная обсада. Термин «монолитная» в данном случае означает, что доска рамы и закладной шип составляют одно целое и изготовлены из одного бруска дерева (доски).

Но в то же время это и наиболее дорогой вариант, поскольку в толщину заготовки должна быть заложена высота шипа.

Обсада в шип с посадкой шипа на клей

Для уменьшения стоимости обсадного переплёта иногда используют сборный вариант, в котором закладной брусок (шип) и внутренняя доска рамы изготовлены из разных досок. Шип в данном случае можно либо посадить в паз с обеих сторон, либо клеить стабильными составами, которые применяются в домах из клееного бруса.

Обратите внимание, что крайне не рекомендуется соединять доску и шип саморезами, поскольку со временем такое соединение станет главным мостиком холода в оконном проёме. Обсада в колоду (П-образная) при установке ПВХ окон применяется довольно редко и чаще всего в тех случаях, когда между большими окнами имеется простенок из брёвен небольшой длины. В этом случае, обсадной переплет не только защищает окно, но и каркасно фиксирует бревна, предотвращая их смещение в горизонтальной плоскости

В этом случае, обсадной переплет не только защищает окно, но и каркасно фиксирует бревна, предотвращая их смещение в горизонтальной плоскости

Обсада в колоду (П-образная) при установке ПВХ окон применяется довольно редко и чаще всего в тех случаях, когда между большими окнами имеется простенок из брёвен небольшой длины. В этом случае, обсадной переплет не только защищает окно, но и каркасно фиксирует бревна, предотвращая их смещение в горизонтальной плоскости.

Окосячка для дверей

Выбор конструкции окосячки для дверей зависит от типа двери.

Для деревянных наружных дверей используют наиболее прочный вариант обсадного переплёта – окосячку в колоду.

В тех случаях, когда в бревенчатый сруб устанавливается металлическая дверь, достаточно смонтировать только вертикальные направляющие по схеме «в закладной брус».

На межкомнатных дверных проёмах, как правило, экономят и двери монтируются в раму вида «закладной брус» без нижней перекладины. Фиксация нижнего размера рамы в данном случае обеспечивается за счёт досок пола.

Завершая раздел с рекомендациями по выбору вида окосячки, отметим, что при установке пластиковых окон в брусовом доме, дополнительным фактором в пользу Т-образной конструкции является наличие готовых пазов под шип в торцах проемов, поскольку многие производители клеёного бруса выполняют фрезерование и распиловку по чертежам заказчика.

Обсада дверных проёмов

Окосячка дверного проема

Говоря о проведении работ по установке обсады дверных проёмов, стоит отметить, что они несколько сложнее ввиду больших размеров, но в целом этапы проведения работ идентичны:

• Сначала выпиливается сам проем.
• Потом выпиливаются шипы и пазы.
• Затем устанавливается порог и притягивается саморезами.
• После этого укладывается уплотнитель, и устанавливаются элементы конструкции.
• Далее ставится вершник.

Стоит добавить, что при установке окосячки на дверном проеме нужно учитывать и то, что сама коробка также имеет определенную толщину, что должно быть непременно учтено при выпиливании межкомнатных дверных проемов и монтаже коробки в целом.

Изготовление дверного проема

Важно отметить, что при установке окосячки проемов, вне зависимости расположения, жесткое закрепление элементов, за исключением нижнего, недопустимо. Должна быть обеспечена возможность свободного вертикального движения бревен в процессе усадки и усыхания

В остальном же, описанные работы являются вполне посильными для самостоятельного выполнения без привлечения наемных специалистов

К тому же работа, выполненная своими руками, всегда приносит удовольствие сама по себе

В остальном же, описанные работы являются вполне посильными для самостоятельного выполнения без привлечения наемных специалистов. К тому же работа, выполненная своими руками, всегда приносит удовольствие сама по себе.

Конструкция пластиковых изделий

Составляющими металлопластиковых окон являются:

Рама. Это важная часть, несущая главную функцию конструкции—обеспечение жесткости и герметичности. Пластиковый профиль снизу армируется стальным профилем и скрепляется с ним саморезами. Он сваривается на местах стыков в заводских условиях;

Створка. Она обеспечивает доступ воздуха в помещение и его ограничение. Пластик придает ей эстетический внешний вид, а стальной армированный профиль укрепляет ее, делает прочной и долговечной;

Фурнитура. К ней относятся элементы и механизмы, способствующие закрыванию и открыванию створки окна:

Фурнитура наглядно

• Фиксатор ручки, который помогает удерживаться открытому окну под углом;
• Запорные ролики. Они прижимают створку к раме;
• Блокиратор непроизвольного закрытия. Он препятствует закрытию створки от сквозняка;
• Поворотно-откидная фурнитура позволяет установить створку в 4 положениях.

Стеклопакет. Он представляет собой часть оконного блока, пропускающего свет. Он включает в себя 2-3 стекла. Камера между двумя стеклами заполняется газом;

Штапики. Ими закреплено стекло на раме;

Резиновые уплотнители. Они необходимы для обеспечения герметичности конструкции;

Импост. Это пластиковый профиль, внутри которого располагается стальная армированная труба. Он служит связующим элементом между частями окна;

Штульп. Он располагается на створке.

Окно в разрезе

Установка окна

Монтаж пластикового окна в деревянном доме проходит по стандартной технологии:

Если крепление рамы проводят сквозь профиль с помощью саморезов, то демонтируют распашные створки, а в глухих створках снимают стеклопакеты. Для окосячек с четвертью существует еще один вид монтажных пластин — уголки, которые крепят к торцу профиля перед началом монтажа. Расстояние от углов до точек крепления должно лежать в пределах 10-15 см, промежутки между крепежом должны быть не более 70 см. Эти расстояния зависят от цвета и ширины профиля. Для белого профиля толщиной до 60 мм — 70 см, более 60 мм — 60 см. Для цветных профилей эти расстояния уменьшают на 10 см.
Вставляют в проем окосячки окно. Выставляют его по уровням (вертикали, горизонтали и относительно плоскости проема), используя пластиковые или деревянные клинья. Эти же клинья задают необходимые зазоры между окном и окосячкой, но необходимо проследить, чтобы они не выгнули профиль.
Крепят окно к обсаде одним из способов

При креплении через раму важно, чтобы линия крепления не попала на шип проема — в этом месте обсада наиболее тонкая. Для этого плоскость окна должна быть смещена внутрь или наружу относительно скользящего соединения обсады в проеме

При креплении с помощью уголков окно крепят к выступу четверти на обсаде.
Обрабатывают зазоры антисептиком. Дают ему просохнуть, и заполняют швы монтажной пеной. Для деревянного дома нужно выбирать особенный, эластичный состав, который может выдерживать значительные деформации во время усадки без разрушения отвердевшей пены.
Герметизируют монтажный шов со стороны помещения паронепроницаемой пленкой, со стороны улицы — влагостойкой лентой мембранного типа.

Собирают оконный блок — ставят на место подвижные и неподвижные створки. Во время высыхания пены подвижные створки окна должны быть закрыты.
Устанавливают отлив и подоконник.
Со стороны улицы монтируют наличники, со стороны помещения — откосы.

Учитывая особенности деревянных домов, установка крупноформатных панорамных окон нецелесообразна — слишком велики компенсационные зазоры между обсадной и основной рамами. А если по дизайнерским соображениям такая необходимость есть, то лучше выбрать другой материал для строительства дома.

Закрепим все вышесказанное полезным видеороликом по теме:

Подписаться

Полезно4Бесполезно6

Вывод

В независимости от того, какие окна вы выберете, монтажные работы должны производиться в соответствии со всеми базовыми правилами и рекомендациями.

Отнеситесь к делу с предельной ответственностью – тогда окна будут служить вам долгие годы, обеспечивая оптимальный уровень освещенности и создавая идеальный микроклимат внутри помещения.

Если вы сомневаетесь, что сможете своими силами сделать качественный монтаж, лучше обратиться к специалистам, выполняющим установку по госту, а знания, полученные из прочитанной статьи, все-таки пригодятся. Благодаря им вы сможете оценить, насколько грамотно и профессионально мастера выполнили свою работу.

Выводы

Установка пластиковой конструкции в деревянном доме выполняется своими руками максимально просто. Для этого понадобится выполнить точные расчеты и подготовить определенный набор инструментов

Все работы проводятся максимально осторожно. Это необходимо для длительной службы стеклопакета

Во время работ необходимо соблюдать определенную последовательность действий, а также выполнять некоторые правила

При этом важно учитывать особенности усадки деревянных стен. Если следовать советам профессионалов, пластиковый стеклопакет будет исправно служить долгие годы

Видео монтажа поможет справиться с поставленной задачей максимально эффективно:
