Как закрепить отлив на балконе?

Подготовка к установке отливов

Чтобы быстро и качественно установить отливы, необходимо, прежде всего, подготовить инструмент и приобрести материалы.

Подготовка инструмента.

Под рукой должен быть следующий минимальный набор инструмента:

электродрель или перфоратор с комплектом свёрл;

шуруповёрт или отвёртка со сменными насадками;

ножницы по металлу. Для алюминиевых и пластиковых полотен потребуется ножовка по металлу;

набор для разметки: рулетка и фломастеры;

монтажный пистолет;

молоток.

Заготовка материалов.

Для установки верхнего отлива необходимы следующие материалы:

комплект полотен в зависимости от длины отлива. Их заказывают у производителей или приобретают в торговых сетях. Удобно пользоваться готовыми изделиями. Полотна заготавливают с запасом, так как на стыках должен быть напуск не менее 60 мм, кроме того, обязательно будут обрезки;

Верхний козырек из оцинкованной стали

уплотнительная лента ПСУЛ, которая надёжно изолирует места стыков, при этом влага беспрепятственно испаряется наружу;

Саморасширяющаяся лента ПСУЛ

монтажная пена для заполнения с помощью специального пистолета пустот;

мягкие притворные планки (нащельники) для защиты стыков;

Нащельник самоклеящийся

дюбеля для крепления полотен;

герметик из силикона для обработки всех соединений.

Для установки нижнего отлива приобретаются следующие материалы:

комплект полотен в зависимости от длины отлива. Создаётся запас на обрезку, кроме того, необходим напуск полотен не менее 60 мм;

Нижний отлив отличается от верхнего выштамповкой

монтажная пена для заполнения пустоты под отливом. Она не только повысит надёжность крепления отлива, но и улучшит теплоизоляцию всей конструкции;

саморезы для вкручивания в пластик;

герметик для гидроизоляции мест стыков с рамой.

Подготовка мест установки полотен отливов.

к установке верхнего отлива готовят балконную плиту, к которой будут крепиться полотна. Работы включают: выравнивание поверхности, очистку от грязи и пыли, грунтовку;

для установки нижнего отлива готовят верхнюю часть парапета. Чтобы добиться уклона до 10 градусов, обычно удаляют монтажную пену под рамой, а иногда срезают верхнюю часть парапета.

Правила монтажа балконных отливов

Водоотлив обычно устанавливают вместе с балконной рамой, при этом нижний располагается под рамой, а верхний фиксируется с использованием рамного крепежа.

Рис. 2 Основные конфигурации и размеры отливов

В случае нарушения технологии установки отлива, на балконе может появиться плесень или грибок, поэтому при монтаже необходимо соблюдать следующие правила:

Верхний отлив на балконах не должен выступать за плоскость рамы более чем на 100 мм., оптимальный угол уклона — 110 градусов. Ограничение в размерах связано с тем, что при сильном ветре широкая пластина будет вибрировать и создавать повышенный шум.
Нижний отлив по размеру должен быть шириной не менее 40 мм., стандартным считается значение в 100 мм. В отличие от верхнего, нижний водоотлив проще заменить — новый можно легко присоединить к низу наружной стороны рамы.

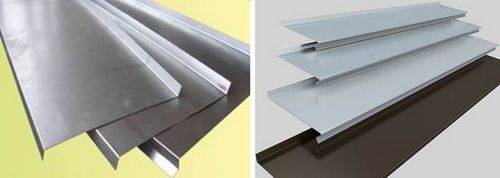

Рис. 3 Оцинкованные водоотливы

Правила монтажа балконных отливов

Водоотлив обычно устанавливают вместе с балконной рамой, при этом нижний располагается под рамой, а верхний фиксируется с использованием рамного крепежа.

Рис. 2 Основные конфигурации и размеры отливов

В случае нарушения технологии установки отлива, на балконе может появиться плесень или грибок, поэтому при монтаже необходимо соблюдать следующие правила:

Верхний отлив на балконах не должен выступать за плоскость рамы более чем на 100 мм., оптимальный угол уклона — 110 градусов. Ограничение в размерах связано с тем, что при сильном ветре широкая пластина будет вибрировать и создавать повышенный шум.
Нижний отлив по размеру должен быть шириной не менее 40 мм., стандартным считается значение в 100 мм. В отличие от верхнего, нижний водоотлив проще заменить — новый можно легко присоединить к низу наружной стороны рамы.

Рис. 3 Оцинкованные водоотливы

При выпадении осадков тонкие металлические отливы издают повышенный шум, поэтому их выступающую часть рекомендуется оклеивать снизу шумопоглощающим материалом (линотерм).

Неправильная установка верхних отливов на балконах и лоджиях

Конечно, совсем уж неправильными все эти варианты, которые Вы увидите ниже, называть нельзя. Каждый вариант имеет право на существование, но я считаю просто необходимым указать на грубые ошибки.

Сначала, мы рассмотрим самый приемлемый вариант с типом конструкции проема, где ограждение крепится снаружи. И если клиент категорически не хочет смещать ПВХ окно внутрь, тогда окно устанавливается на бетонное или металлическое существующее ограждение. И верхняя часть окна приходит в ограждение, которое как бы принадлежит соседу и выступает на Ваш балкон или лоджию.

Сложность монтажа в таком проеме в том, что между ограждением и бетонной плитой есть некое расстояние, через которое на Ваш балкон или лоджию может поступать вода. И это может происходить, если у соседа сверху балкон не застеклен. Значит наша задача установить верхний отлив так, чтобы к нам не попала вода, а точнее, чтобы вода уходила наружу.

В случае, если балкон или лоджия соседа сверху застеклены, можно использовать правильную форму верхнего отлива, о которой я говорил выше. Если нет, тогда нужно использовать вот такую форму.

Также у этого варианта имеется еще одна сложность. В данном варианте меняется очередность установки, то есть сначала крепится верхний отлив, а затем оконная конструкция. В первом варианте, о котором я рассказывал выше — наоборот. Сначала окно, затем верхний отлив.

Проблема здесь в том, что опять нам требуется мастер высокой квалификации. Здесь необходимо:

установить верхний отлив в одну ровную линию
при этом монтажнику совершенно не за что держаться
конфигурация отлива в этом случае такова, что он становится громоздким и тяжелым (это не удобна для установки)
крепить оконную конструкцию необходимо на удлиненные пластины
необходимо обязательное утепление той части отлива, которая показана на рисунке

Нужно заметить, что в данном варианте лента ПСУЛ используется в два ряда. Эта необходимо потому, что верхние бетонные плиты в наших домах не имеют идеально ровную линию. Поверхность этих плит имеет выбоины и шероховатости.

Тогда как в первом правильном варианте верхнего отлива на балконах и лоджиях, эти неровности можно дополнительно герметизировать снаружи. К тому же монтажная пена будет второй преградой после ПСУЛа от холодного воздуха.

Бесспорно, могут быть и другие варианты установок верхних отливов. А сейчас давайте рассмотрим ошибки. Все последующие изображения я нашел в Яндексе, и отметил ошибки цветными стрелками.

Еще одна картинка.

Далее, по следующей картинке, почти правильный вариант, но вместо «шумогасящая прокладка» должен быть все таки ПСУЛ (хотя наверное именно он и имелся ввиду). А там где указан ПСУЛ, на мой взгляд — ПСУЛ не нужен.

Ну вот пожалуй и все. Теперь Вы знаете какой формы должен быть верхний отлив на балконе или лоджии, и какие бывают проемы. Оставляйте комментарии. Тема верхних отливов всегда будет актуальна.

Виды отливов

Верхний отлив на лоджию или балкон монтируется непосредственно на плиту перекрытия, предохраняя верх оконной рамы от попадания влаги во время выпадения различных атмосферных осадков.
Нижние отливы на застекленный балкон устанавливаются для защиты зоны стыка, низа системы остекления и парапета.

Совет! Выбирая тип водоотлива, необходимо помнить, что кроме эстетической привлекательности он должен обладать хорошей устойчивостью к образованию коррозии.

Рынок стройматериалов предоставляет отливы для остекленных лоджий и балконов, выполненные из следующих материалов:

Алюминий. Это наиболее популярный вариант защитной конструкции. Алюминиевые отливы изготавливаются из листовой полосы толщиной 0,8-1 мм в промышленных условиях. Поэтому они имеют определенную форму, гарантирующую защиту стыка от попадания влаги. Чаще всего сразу же после производства их покрывают защитно-декоративным полимерным слоем. Установка такого отлива предоставляет ряд достоинств:

универсальность, вследствие чего подходят к любым системам остекления балкона и лоджии;
простой монтаж;
удобство в эксплуатации, любые загрязнения достаточно просто смыть водой;
широкая цветовая гамма;
обеспечивают надежную защиту во время длительного срока.

Оцинкованный металл. Такой отлив обладает следующими преимуществами:

отличается относительно небольшим весом, т. к. изготавливаются из металлической полосы толщиной около 0,55 мм;
благодаря отличному защитному слою гарантирует защиту стыка от вредных атмосферных факторов в течение продолжительного периода;
обладает достаточной жесткостью, поэтому хорошо сохраняет свою форму даже при сильных порывах ветра;
широкий спектр размеров и конфигураций.

Пластик. В основном пластиковые отливы устанавливаются на металлопластиковые окна. Тем не менее они подходят для установки и с другими видами остекления. Их преимущества:

позволяют обеспечить безупречный вид балкону или лоджии;
у них прекрасная шумоизоляция, вследствие чего даже во время сильного ливня не слышно стука капель;
производятся из современных пластиков, отличаются высокой прочностью, поэтому не сохраняют первоначальную форму под воздействием неблагоприятных атмосферных факторов.

ОСНОВНЫЕ ВИДЫ ВЕРХНИХ ОТЛИВОВ

На сегодняшний день представлено множество вариантов исполнения верхних отливов, различных размеров и конструкций. Большие козырьки с рамой, изготовленные из различных пластиков в основном устанавливаются на входных дверях в здание и по своей конструкции напоминают навесы.

Для жилых оконных и балконных блоков применяются верхние отливы (козырьки) небольших размеров, изготовленные из оцинкованной стали. Размер определяется индивидуально по желанию Заказчика. Исходя из необходимого размера подбирается оптимальная толщина стали, чтобы слив имел достаточную жесткость. Металлический лист покрыт тонким слоем цинка, который предотвращает коррозию.

Для придания цвета верхним отливам из оцинкованной стали при их производстве используют два варианта окраски:

заводское полимерное покрытие
специализированная порошковая окраска

Оба вида покрытий обладают превосходными характеристиками, не выгорают на солнце, слабо подвержены физическим воздействиям.

К заводским покрытиям относятся цвета по каталогу RAL, указанные ниже:

RAL 1014

RAL 1015

RAL 1018

RAL 3003

RAL 3005

RAL 3009

RAL 3011

RAL 5002

RAL 5005

RAL 5021

RAL 6002

RAL 6005

RAL 6029

RAL 7004

RAL 7005

RAL 8017

RAL 9002

RAL 9003

RAL 9006

Для изготовления балконных отливов с нестандартным цветом применяют технологию порошковой окраски. Это дает возможность окрасить козырьки практически в любой цвет.

МОНТАЖ ВЕРХНИХ ОТЛИВОВ

Установка не должна вызвать особых трудностей, если соблюдать некоторые аспекты.

1) Для качественной установки необходимо правильно определить размеры изделия, крепежная планка в основном обладает размерами от 20 до 50 мм., она позволяет прочно закрепить верхний слив к оконному проему. Рабочая область верхнего отлива может варьироваться, исходя из пожеланий заказчика, но она не должна быть слишком широкой (более 300мм) для сохранения жесткости изделия. Слив (капельник) в основном изготавливается размером 20-25мм.

2) При проведении замеров важно учесть такой аспект как длина планки козырька. Она должна превышать общую длину окна (балкона) на 3-4 см

При монтаже необходимо сделать надрезы по крайним сторонам изделия (по 1,5 – 2 см) и завернуть их вниз под углом.

3) Установка верхнего отлива производится к верхней части оконного блока (бетона) на дюбель гвозди с определенным шагом (в зависимости от размера) и саморезами к оконной или балконной раме снаружи.

3) После установки необходимо тщательно загерметизировать пространство между планкой верхнего отлива и оконным блоком, для этого используются пены и паропроницаемые ленты, которые выводят влагу.

Нижний балконный отлив

Установить нижний отлив на балконе гораздо проще, чем верхний хотя бы потому, что монтаж проводится на уровне 1-1,2 м от пола, а не под потолком. Такая работа по силам любому домашнему мастеру.

Стандартная схема монтажа

В конструкции современных деревянных и пластиковых окон внизу рамы предусмотрен паз для крепления водоотлива

Размер паза соответствует крепежной части отлива, при этом важно учесть расстояние между оконным профилем и наружной плоскостью парапета. Этот параметр должен лечь в основу выбора ширины козырька

Типовая схема монтажа оконного водоотлива и подоконника

Чтобы отвод воды работал безукоризненно, сделайте правильный уклон козырька — минимум 10° относительно горизонтальной оси. Если рама максимально приближена к наружной части парапета, выдержать данный критерий несложно. При углублении рамы внутрь балкона могут возникнуть трудности с организацией нужного угла наклона. Возможно, придется срезать часть ограждения, чтобы добиться правильного уклона.

Крепление к оконному профилю

Технология установки нижнего отлива на балконе проста:

Замеряют ширину оконной рамы и раскраивают материал по длине.
Узлы примыкания обрабатывают силиконовым герметиком. Для защиты пенного шва под рамой используют ленту ПСУЛ.
Отлив устанавливают на свое место и плотно прижимают к подставочному профилю.
Фиксируют металл к оконной раме 20-миллиметровыми саморезами типа «клоп». Шаг крепежа – 40-50 см.
Следующую часть отлива монтируют по такому же принципу. В месте соединения отдельных элементов делают нахлест размером 5-6 см. Это место предварительно герметизируют и соединяют одним-двумя саморезами (в зависимости от ширины козырька).

Правильно установленный водоотлив

Водоотлив как неотъемлемая часть оконной конструкции

Отлив – важный элемент в системе водоотведения строительной конструкции. Плотно прилегая к стене или оконному профилю, он не допускает попадание воды в швы и другие монтажные соединения, сохраняя в целостности кирпичную кладку, бетонное ограждение или облицовочный материал. Без водоотлива талая вода и дожди будут наносить непоправимый вред объекту, постепенно разрушая его и вынуждая производить внеплановый ремонт.

Как правило, отливы устанавливаются вместе с остеклением балкона. Такую услугу предлагает любая монтажная бригада, которая занимается установкой пластиковых окон. Но бывают ситуации, когда элемент водоотвода приходится ремонтировать или менять на новый уже после остекления, например, если хозяев не устраивает внешний вид отлива или он плохо выполняет свое предназначение. Не всегда такие работы можно выполнить самостоятельно, особенно если речь идет о монтаже верхнего отлива на балконе. Однако знать, какие существуют варианты, и понимать специфику их установки, желательно каждому заказчику, который хочет получить качественный результат.

Водоотлив – обязательный элемент балконного остекления

Делаем правильный выбор

На рынке есть большое количество материалов, из которых изготавливают отливы для окон. Такое обилие продукции иногда озадачивает даже профессионального монтажника. Но не стоит соглашаться на первый попавшийся вариант отливов, т. к. он может очень быстро выйти из строя и понадобится замена. В худшем случае средства будут потрачены, а пользы отливы для окон не принесут. Одним из популярных материалов для отливов является оцинковка. Она имеет невысокую стоимость и проста в обработке. Обычно такие изделия для пластиковых окон продаются в серебристом цвете, но покрасить их можно по личному предпочтению. Для отливов высокого качества срок службы достигает 30 лет, что является идеальным соотношением цены и качества. Но стоит помнить, что расчеты приблизительны. Недостатком таких отливов является барабанная дробь при падении капель дождя, но для этого есть некоторые способы компенсации.

Обратите внимание! При выборе отливов из оцинковки обязательно попросите сертификат соответствия на материал, из которого он изготовлен. Оцените также толщину металла и качество покрытия. Более дорогим, но и имеющим больший срок службы является вариант из алюминия

Останавливать свой выбор стоит на тех отливах для окон, которые имеют порошковый способ нанесения покрытия. Благодаря инертности алюминия изделия практически не подвержен внешнему коррозионному воздействию. Даже если один небольшой участок отлива для окна оголяется, то после реакции окисления появляется пленка, которая защищает лист. Недостаток этого варианта такой же, как и в предыдущем варианте — плохая шумоизоляция

Более дорогим, но и имеющим больший срок службы является вариант из алюминия. Останавливать свой выбор стоит на тех отливах для окон, которые имеют порошковый способ нанесения покрытия. Благодаря инертности алюминия изделия практически не подвержен внешнему коррозионному воздействию. Даже если один небольшой участок отлива для окна оголяется, то после реакции окисления появляется пленка, которая защищает лист. Недостаток этого варианта такой же, как и в предыдущем варианте — плохая шумоизоляция.

Совет! Приобретайте отливы для окон, изготовленные в заводских условиях. Только так можно гарантировать одинаковые размеры у двух отдельных элементов. Это сыграет важную роль, если их придется стыковать в будущем.

Пластик по своей долговечности и устойчивости к химическим и коррозионным воздействиям также зарекомендовал себя неплохо. Его шумоизоляция после монтажа на порядок выше предыдущих вариантов отливов. Но у него есть другие нюансы и недостатки. Например, не все виды пластика хорошо переносят воздействие УФ лучей. Также вы не сможете покрасить такой отлив для окна в желаемый цвет. Точнее, покрасить сможете, но краска слезет очень быстро. Для таких решений может потребоваться дополнительная защита в зависимости от того, на какую из сторон света выходя окна.

Обратите внимание! На отливе обязательно должна быть защитная заводская пленка. Она позволит защитить его от повреждения во время транспортировки или монтажа. Также если после монтажа отливов планируются отделочные работы, то клей будет попадать на пленку, а не на металл

Впоследствии его легко будет удалить

Также если после монтажа отливов планируются отделочные работы, то клей будет попадать на пленку, а не на металл. Впоследствии его легко будет удалить.

Выбор, конечно же, неограничен только этими материалами для монтажа. Есть еще изделия из гранита и другого камня. Но монтируются они довольно редко и их цена высока. Останавливаться на них стоит в том случае, если вы решили построить особняк с уникальным оформлением. Срок службы гранитных практически ничем не ограничен, кроме тех случаев, когда на них может упасть что-то действительно тяжелое. Кто-то выбирает бронзу или медь, но отливы для окон из таких составов нуждаются в периодической полировке, т. к. со временем могут тускнеть и терять свой цвет. Существуют также варианты из древесины, с защитным покрытием.

Нюансы монтажа

Чтобы верхний водоотлив соответствовал строительным нормам и полностью выполнял свои функции, при монтаже соблюдаются следующие правила:

монтаж чаще всего выполняют совместно с установкой оконной конструкции на балконе;

полотна размещают с уклоном не менее 10 градусов.
Стандартные размеры верхнего отлива

козырёк должен нависать над оконной рамой не более 100 мм, так как при большом выступе он будет вибрировать во время ветра, а устранить такой шум не удастся.

при большой длине балкона водоотлив может усиливаться специальными кронштейнами.

При монтаже нижнего водоотлива учитывают следующие нюансы:
Стандартные размеры нижнего отлива

монтаж удобнее выполнять после установки оконной конструкции на балконе;

выступ отлива над балконным проёмом должен быть не менее 40 мм.

Во время монтажных работ уровнем контролируют положение полотен. Если полотна не установлены горизонтально, то дождевая вода будет неравномерно распределяться по их поверхности.

Для создания уклона при монтаже можно использовать специальные клинья.

Жёсткость и устойчивость отливов из алюминия и пластика улучшается, если монтаж выполнен с помощью опорных кронштейнов.

Чтобы после застывания пены полотна не поднимались, на несколько часов их прижимают тяжёлыми предметами.

В общем, не стоит отказываться от монтажа верхнего и нижнего отливов на балконе. Такие работы несложно выполнить даже собственными силами. Застеклённый балкон с отливами надёжно защищён от сырости и имеет привлекательный

Верхний отлив – защитный элемент от солнечных лучей и осадков, устанавливаемый на балконы и окна. В основном устанавливают металлические верхние отливы из оцинкованной стали толщиной от 0,4мм до 1,2мм с полимерным покрытием или порошковой покраской. Верхний слив обеспечивают комфортное пользование балконами и окнами, а также придают конструкциям завершенный внешний вид.

Материал из которого изготавливаются изделия защищен от коррозии и сохраняет внешний вид на долгие годы.

Водоотлив как неотъемлемая часть оконной конструкции

Отлив – важный элемент в системе водоотведения строительной конструкции. Плотно прилегая к стене или оконному профилю, он не допускает попадание воды в швы и другие монтажные соединения, сохраняя в целостности кирпичную кладку, бетонное ограждение или облицовочный материал. Без водоотлива талая вода и дожди будут наносить непоправимый вред объекту, постепенно разрушая его и вынуждая производить внеплановый ремонт.

Как правило, отливы устанавливаются вместе с остеклением балкона. Такую услугу предлагает любая монтажная бригада, которая занимается установкой пластиковых окон. Но бывают ситуации, когда элемент водоотвода приходится ремонтировать или менять на новый уже после остекления, например, если хозяев не устраивает внешний вид отлива или он плохо выполняет свое предназначение. Не всегда такие работы можно выполнить самостоятельно, особенно если речь идет о монтаже верхнего отлива на балконе. Однако знать, какие существуют варианты, и понимать специфику их установки, желательно каждому заказчику, который хочет получить качественный результат.

Водоотлив – обязательный элемент балконного остекления

Основные принципы устройства отведения воды с балконов

Открытые балконы, несомненно, прекрасны, особенно в солнечную погоду. Но когда идет мокрый снег или косые дожди, то тут необходимо принять защитные меры: заложить под финишное покрытие по его свесу, хоть деревянные полы, хоть плиточные надежную гидроизоляцию с обязательным установкой капельника из металла для кровли. Несмотря на простоту установки, он способен предотвратить намокание нижней и вертикальной части конструкции и тем самым освободить хозяев на многие десятилетия от постоянных ремонтов.

Наружный водосток

Внешние желоба можно использовать исключительно для водоотведения с небольших поверхностей балконов. Длина их не должна превышать 5 метров. Для сравнения отметим, что ширина балконного желоба должна составлять порядка 70 мм, в то время как желоба, работающие на кровлях большой площади, имеют ширину до 250 мм. Что же касается диаметра труб, он колеблется в пределах 60–150 мм. Жесть зонта тщательно вклеивают промеж слоев изоляции.

В других случаях необходимо организовать запроектировать внутренний водоотвод, обеспечив спад поверхности на 1,5-2% в сторону отверстия водостока.

Внутренний водосток

Водоотвод с балкона далеко не всегда удобно и целесообразно выполнять с использованием кровельных воронок, так как они отличаются большими габаритами и пропускной способностью. Внутренний водосток на этих площадях, чаще организуют при помощи небольших трапов и воронок – их еще называют «балконные». Принцип установки подобных элементов водостока аналогичен обычным кровельным воронкам.

Нижний отлив

Установка нижнего отлива для окна требует некоторой предварительной подготовке. Заключается она в создании площадки под отлив правильной формы. Откос должен иметь уклон в сторону от окна. Необходимо это для того, чтобы талая или дождевая вода не скапливались, т. к. в холодное время года это приведет к образованию наледи. При этом слой уложенного раствора не должен перекрывать нижнюю планку пластикового окна, которая предусмотрена для фиксации в нее отлива. После схватывания клея, который был нанесен для выравнивания площадки, необходимо убрать его излишки. Щеткой выполняется чистка поверхности откоса от пыли, т. к. она будет препятствовать качественной адгезии пены.

Следующим шагом выполняется замер. Рулеткой необходимо измерить расстояние по внутреннему и внешнему краю откоса. Делается это в силу того, что часто вертикальные откосы выполнены под углом и длина отличается на внешнем и внутреннем участке. Ширина отлива подбирается таким образом, чтобы он частично выступал за край откоса. Вылет должен равняться изгибу, который есть в передней части. После проведения замеров производится подрезка отлива. При этом боковые части не вырезаются полностью, а загибаются под углом, чтобы обеспечить узел примыкания к вертикальной части откоса.

Когда подгон отлива закончен, площадка для установки еще раз очищается и смачивается водой. После этого на нее под отлив наносится полиуретановая пена. В этом случае лучше приобретать пену с минимальным расширением, чтобы она сильно не приподняла отлив. Отлив устанавливается на свое место и выравнивается. Необходимо следить, чтобы отлив остался под наклоном от окна. Изгиб отлива прикручивается к пластиковой планке саморезами. После этого его на время можно придавить чем-то тяжелым, чтобы отлив хорошо приклеился. Места стыков с окном и стенами покрываются герметиком, чтобы вода не попадала под отлив. Наглядно процесс установки показан ниже.

Перед фиксацией отлива необходимо удалить защитную пленку. Если этого не сделать сразу, то впоследствии аккуратно снять ее с отлива не получиться, и он будет выглядеть грязным.

Как видно, установку отлива можно выполнить самостоятельно. Для этого не требуется особого инструмента. Одним из основных являются ножницы по металлу, которыми выполняется подрезка частей отлива. Проще осуществлять установку нижнего отлива, если стеклопакеты будут демонтированы. В этом случае будет доступ ко всей плоскости отлива.

Неправильная установка верхних отливов на балконах и лоджиях

Конечно, совсем уж неправильными все эти варианты, которые Вы увидите ниже, называть нельзя. Каждый вариант имеет право на существование, но я считаю просто необходимым указать на грубые ошибки.

Сначала, мы рассмотрим самый приемлемый вариант с типом конструкции проема, где ограждение крепится снаружи. И если клиент категорически не хочет смещать ПВХ окно внутрь, тогда окно устанавливается на бетонное или металлическое существующее ограждение. И верхняя часть окна приходит в ограждение, которое как бы принадлежит соседу и выступает на Ваш балкон или лоджию.

Сложность монтажа в таком проеме в том, что между ограждением и бетонной плитой есть некое расстояние, через которое на Ваш балкон или лоджию может поступать вода. И это может происходить, если у соседа сверху балкон не застеклен. Значит наша задача установить верхний отлив так, чтобы к нам не попала вода, а точнее, чтобы вода уходила наружу.

В случае, если балкон или лоджия соседа сверху застеклены, можно использовать правильную форму верхнего отлива, о которой я говорил выше. Если нет, тогда нужно использовать вот такую форму.

Также у этого варианта имеется еще одна сложность. В данном варианте меняется очередность установки, то есть сначала крепится верхний отлив, а затем оконная конструкция. В первом варианте, о котором я рассказывал выше — наоборот. Сначала окно, затем верхний отлив.

Проблема здесь в том, что опять нам требуется мастер высокой квалификации. Здесь необходимо:

установить верхний отлив в одну ровную линию
при этом монтажнику совершенно не за что держаться
конфигурация отлива в этом случае такова, что он становится громоздким и тяжелым (это не удобна для установки)
крепить оконную конструкцию необходимо на удлиненные пластины
необходимо обязательное утепление той части отлива, которая показана на рисунке

Нужно заметить, что в данном варианте лента ПСУЛ используется в два ряда. Эта необходимо потому, что верхние бетонные плиты в наших домах не имеют идеально ровную линию. Поверхность этих плит имеет выбоины и шероховатости.

Тогда как в первом правильном варианте верхнего отлива на балконах и лоджиях, эти неровности можно дополнительно герметизировать снаружи. К тому же монтажная пена будет второй преградой после ПСУЛа от холодного воздуха.

Бесспорно, могут быть и другие варианты установок верхних отливов. А сейчас давайте рассмотрим ошибки. Все последующие изображения я нашел в Яндексе, и отметил ошибки цветными стрелками.

Еще одна картинка.

Далее, по следующей картинке, почти правильный вариант, но вместо «шумогасящая прокладка» должен быть все таки ПСУЛ (хотя наверное именно он и имелся ввиду). А там где указан ПСУЛ, на мой взгляд — ПСУЛ не нужен.

Ну вот пожалуй и все. Теперь Вы знаете какой формы должен быть верхний отлив на балконе или лоджии, и какие бывают проемы. Оставляйте комментарии. Тема верхних отливов всегда будет актуальна.

Материалы для изготовления отливов

Внешне все балконные отливы выглядят практически идентично. А вот материалы, из которых они изготавливаются, разнятся. Рассмотрим популярные решения, доступные на российском рынке.

Оцинкованная сталь

Самый доступный тип водоотлива с точки зрения цены. Выглядит такой вариант непритязательно, однако свою функцию при правильном монтаже выполняет. Цинковое покрытие защищает металл от коррозии, поэтому срок службы оцинкованного отлива достигает 20 лет. Однако учтите, что цинк плохо переносит воздействие кислот и щелочей, поэтому если поблизости есть промышленное предприятие, металл начнет корродировать раньше.

Отлив из оцинковки

Сталь с полимерным покрытием

Оптимальное решение с точки зрения цены и качества. Стоит такой материал дороже оцинковки, но выглядит намного привлекательнее, цвет подбирают в тон фасада и оконной рамы. Полимерное покрытие служит дополнительной защитой металла от коррозии, поэтому он стойко переносит неблагоприятные условия, в том числе кислотные дожди. Однако, чтобы не повредить покрытие, при монтаже следует быть предельно аккуратным.

Отлив для балкона с полимерным покрытием

Алюминий

Не подвержен коррозии, как сталь, поэтому не боится царапин и внешних атмосферных воздействий. Алюминиевый отлив тоже красят для придания изделию большей эстетичности. Срок службы достигает нескольких десятков лет, но ввиду того что алюминий дороже стали, такой водоотлив имеет более высокую стоимость.

Отлив из алюминия

Пластик

Пластиковые водоотливы применяют на балконах относительно недавно. Их основное преимуществ заключается в стойкости к атмосферным осадкам. Температурные проявления пластик не всегда переносит хорошо, особенно если речь идет о дешевом материале. Под воздействием прямых солнечных лучей поверхность желтеет, а экстремально низкая температура делает материал хрупким, что часто приводит к появлению трещин и сколов.

Пластиковый водоотлив

Виды отливов

Балконные отливы состоят из отдельных полотен, уложенных внахлёст. Чаще всего они имеют стандартную форму: капельник наружу или капельник внутрь.

В зависимости от места установки водоотливы разделяются по видам.

Верхний отлив — это козырёк над оконной рамой, который смонтирован на плите перекрытия. Он защищает верхнюю часть оконного блока от разрушения под действием атмосферных осадков. Кроме того, водоотлив является надёжной защитой от попадания влаги внутрь застеклённого балкона.

Нижний отлив — это навес, защищающий от влаги нижнюю часть оконного блока и парапет. Он крепится к специальному профилю под рамами. Без такой конструкции значительно сокращается срок службы оконных блоков и парапета.

Для изготовления обоих видов используются различные материалы.

Оцинкованная сталь.

На балконах чаще всего устанавливаются отливы, сделанные из оцинкованной стали. Они изготовляются на специальном станке, где оцинкованная стальная полоса 0,5 мм и 2000 мм длиной изгибается до необходимой формы.

Водоотливы из этого материала устойчивые к перепадам температуры, хорошо защищены от коррозии, не боятся порывов ветра благодаря своей жёсткости. Правда, если не использовать специальную изоляцию, то они сильно шумят при дожде.

Отлив с шумопоглотителем

Когда на оцинкованную сталь наносят дополнительный полимерный слой, то характеристики изделия улучшаются. Так, увеличивается долговечность полотен, полностью устраняется коррозия, есть возможность подобрать вариант, совпадающий по цвету с окном. Главное достоинство — это уменьшение шума от капель дождя.

Алюминий.

Полотна алюминиевых отливов изготавливают в заводских условиях из полос 1 мм толщиной и длиной до 6000 мм. Дополнительную защиту от коррозии им обеспечивает нанесение порошковой краски, чаще всего коричного и белого цвета.

К достоинствам алюминиевых полотен относится:

лёгкий монтаж;

большая долговечность;

устойчивость к воздействиям природных факторов;

широкий выбор цветовых оттенков;

простой уход, любые загрязнения смываются водой.

Большой недостаток изделий из этого материала в том, что они сильно шумят во время дождя, а значит, необходимо укладывать слой шумовой защиты.

Пластик.

Полотна отливов изготавливаются из поливинилхлорида, поэтому полностью сочетаются с окнами из пластика. Кроме того, такие изделия во время осадков почти не шумят.

К достоинствам пластиковых полотен вдобавок относится:

высокая устойчивость к гниению и коррозии;

широкий спектр цветовых оттенков;

доступная цена;

простой уход;

под действием солнечных лучей не меняется форма и цвет.

К недостаткам пластиковых панелей относится их хрупкость

Кроме того, важно обращать внимание на качество пластика, так как изделия из переработанного пластика быстро желтеют и имеют неприятный запах

Нижний балконный отлив

Установить нижний отлив на балконе гораздо проще, чем верхний хотя бы потому, что монтаж проводится на уровне 1-1,2 м от пола, а не под потолком. Такая работа по силам любому домашнему мастеру.
