Как выбрать доводчик
Подбирается доводящий механизм исходя из размеров и массы двери – это правило при подборе необходимого экземпляра надо неукоснительно соблюдать. В инструкции, прилагаемой к устройствам подобного типа, в большинстве случаев указывается таблица подходящего класса мощности.
Основные правила выбора дверного доводчика следующие:
В зависимости от массы створки
Чем она больше, тем мощнее модель доводчика потребуются.
Если усилия, прилагающие одним устройством недостаточны для обеспечения качественного закрывания двери, то допускается совмещение сразу двух доводящих механизмов.
Если ширина дверного полотна превышает величину 1,6 метра, то применение доводчика лишено смысла – его правильная работа не гарантируется.
По возможности обращать внимание на скорость закрывания и скорость захлопывания двери. Обе величины определяются визуально
При этом термин «захлопывание» обозначает прохождение створкой последней стадии траектории движения.
Торможение открывания. Установка моделей, наделенных такой функцией, особенно будет уместна в зданиях, при посещении которых определенный процент посетителей пытается открывать дверь путем прикладывания чрезмерной силы. Функция торможения необходима для того, чтобы дверь не получила повреждение при ударе о стену.
Задержка закрывания. Наличие этой функции позволяет человеку беспрепятственно пройти в случае, например, когда его руки заняты сумками.
Фиксация открытой створки. Для домашнего использования не требуется.
Сегодняшние доводчики зачастую совмещают в себе несколько вышеперечисленных функций, а также возможность регулировки. Это отражается и на цене изделия – она становится несколько выше.
Инструкция по установке дверного доводчика на наружную металлическую дверь
Перед началом установки механизма плавного закрывания двери следует тщательно изучить инструкцию, выданную производителем. В комплект поставки механизма доводчика входит шаблон креплений. Не стоит пренебрегать разработками и изобретать велосипед. Примените шаблон креплений при монтажных работах по установке дверного доводчика, – это оптимизирует процесс установки и значительно сократит затраченное на монтаж механизма время.
Совет! Внимательно ознакомьтесь с пошаговой инструкцией. Почти у всех производителей на сайте размещены видеоматериалы по монтажу механизмов довода двери, – если следовать предложенной схеме, проблем и вопросов не возникнет.
Шаблон крепления, приложенный к механизму, требуется зафиксировать в нужной точке двери. Для фиксации удобно использовать скотч.
Разметка отверстий под монтаж механизма производится строго по шаблону, при этом выбор сверла должен соответствовать диаметру крепежа. Перед сверлением намеченные отверстия еще раз совмещают с планкой доводчика. Если отверстия полностью совпадают – можно сверлить.
Доводчик фиксируют с помощью крепежа на двери, при этом недопустимы перекосы механизма, ненадежное крепление, выпадение части винтов.
В идеале доводчик должен работать без дополнительных усилий, легко и ровно. Установка доводчика двери своими руками вполне возможна при минимальных навыках работы с инструментами.
Устройство и принцип действия доводчиков для входных дверей в зависимости от типа
Место установки конкретной модели зависит от её конструктивных особенностей и типа. Давайте познакомимся с существующими вариантами, чтобы Вам было проще сделать оптимальный выбор.
Конструктивное исполнение устройств может существенно отличаться
Верхний дверной доводчик
Подобные модели часто называют накладными. Их монтируют в верхней части дверной системы. Производители предлагают доводчики:
- со скользящей тягой. Подобные устройства не получили широкого распространения, однако благодаря своему конструктивному исполнению более надежны, чем зубчатые аналоги. Срок службы подобных устройств может превышать несколько десятков лет. В процессе работы кулачковый механизм приводит в движение пружину и два поршня, обеспечивающих плавное закрытие двери. Модели со скользящей тягой имеют компактные размеры;
- с зубчатым приводом. Подходящий вариант для створок, вес которых превышает 80 кг. Их устанавливают преимущество на входные группы. В процессе работы движение механизма обеспечивается с помощью шестеренок или зубчатого штифта, передающего движение от пружины к тяге устройства, обеспечивая плавное и тихое движение створки. Монтаж механизма и его регулировка не вызывают особых сложностей, что способствует особой популярности устройств.
Размеры устройства сравнительно небольшие
Оптимальное решение для тяжёлых дверей
Напольный дверной доводчик
Напольные модели удерживают и закрывают дверь. Их крепят к полу и в двух точках к дверному полотну: с внешней и внутренней стороны. Устройства, в зависимости от исполнения, могут использоваться для открытия полотен весом 25-300 кг. Некоторые модели можно синхронизировать с верхними для повышения уровня безопасности дверной системы.
Фиксация осуществляется в нескольких точках
Рамный дверной доводчик
Данный вид относится к категории скрытых моделей. Их скрыто устанавливают внутрь дверного полотна или коробки.
Рамные модели незаметны
Основное назначение механизмов
Стоит заметить, что пружинный механизм работает с хлопком. Интенсивность издаваемого шума при этом зависит от силы пружины. Причем, если такое устройство установить на межкомнатную остеклённую дверь и не рассчитать силу удара, даже стёкла могут вылететь. Поэтому вряд ли кто-то сегодня решится установить пружинный механизм на межкомнатных блоках.
Благо технологии постоянно совершенствуются, поэтому в настоящее время доводчик дверной отличается усовершенствованными механизмами и бесшумной работой.
Интересен тот факт, что в основе работы современных устройств заложен принцип функционирования пружины. Разве что новые доводчики для дверей прячут эти пружинки вовнутрь корпуса. Более того, современные дверные доводчики оснащены и целым рядом других полезных особенностей.
Они не только плавно открывают дверцу, но и могут удержать створку в определённом положении. Кроме того, доводчик для дверей позволяет отрегулировать скорость закрывания дверки. Но и это оказывается ещё не весь список достоинств, которыми обладают доводчики для дверей.
Производители таких механизмов позаботились о том, чтобы для каждого типа ограждающих конструкций были разработаны и выпущены особые доводчики для дверей (ОКПД 28.63.14.150).
По сути, все выпускаемые устройства условно можно разделить на 4 обширные группы:
- напольные механизмы;
- накладные приспособления;
- встраиваемые изделия;
- специализированные устройства.
К тому же каждый магнитный и пружинный механизм условно можно отнести к одному из 7 классов устройств (ОКПД 28.63.14.150). Виды устройств, которые относятся к первым классам, предназначены для облегчённых межкомнатных систем. А представители последних групп используются для тяжёлых дверных блоков.
Магнитный или любой другой механизм (ОКПД 28.63.14.150) разнится с другими представителями этой группы стоимостью. Отчасти, на стоимость влияет качество исполнения устройства, его эксплуатационные показатели, а также дополнительные особенности (к примеру, это электрический напольный механизм или пневматические приспособления).
Устройство доводчика и принцип его работы
Если говорить о конструкции этого аксессуара, то, отметим, что в его составе присутствует рычажная тяга и корпус, снабженный механизмом, который отвечает за правильное открывание двери. В составе механизма присутствует мощная пружина. благодаря которой происходит сжатие поршня. Пружина из стали заключена в специальную капсулу, которая заполнена маслом. Когда произошло сжатие, она медленно возвращается в исходное положение. Это обеспечивают гидравлические каналы, по которым происходит перетекание масла в рабочую емкость.
Регулировка фурнитуры можно выполняться посредством специальных винтов, которые располагаются на торцевой части корпуса доводчика. Когда выполняется вращение винтов, то происходит изменение сечения гидравлических каналов, что влияет на скорость протекания масла и, в свою очередь, определяет, с какой скоростью будет закрываться дверь.
Современные модели этих аксессуаров могут оснащаться специальным клапаном. Посредством его придерживается дверь, начиная с 70 градусов, до закрытия. Клапан обеспечивает её плавный ход в последние 7-15 градусов и хороший прихлоп. Необходимость в прихлопе связана с преодолением усилия дверных защелок и уплотнителей. Кроме этого, приходится справляться с сопротивлением воздуха, которое образуется при закрытии двери.
Инструкция установки доводящего механизма
При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.
Техника монтажа всех видов доводящих конструкций практически ничем не отличается.
Определение схемы монтажа
В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:
- Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
- Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
- Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.
Использование шаблона
В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.
При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.
Выполнение монтажа
Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.
Порядок выполнения монтажа механизма:

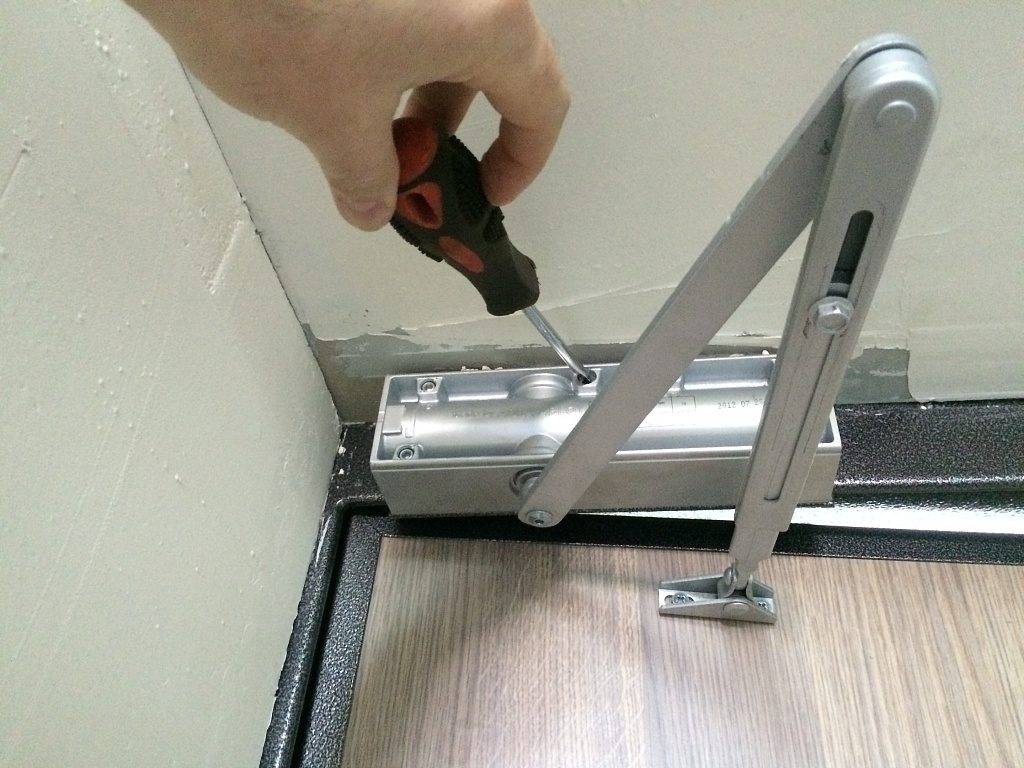

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.
На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.
Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.
Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

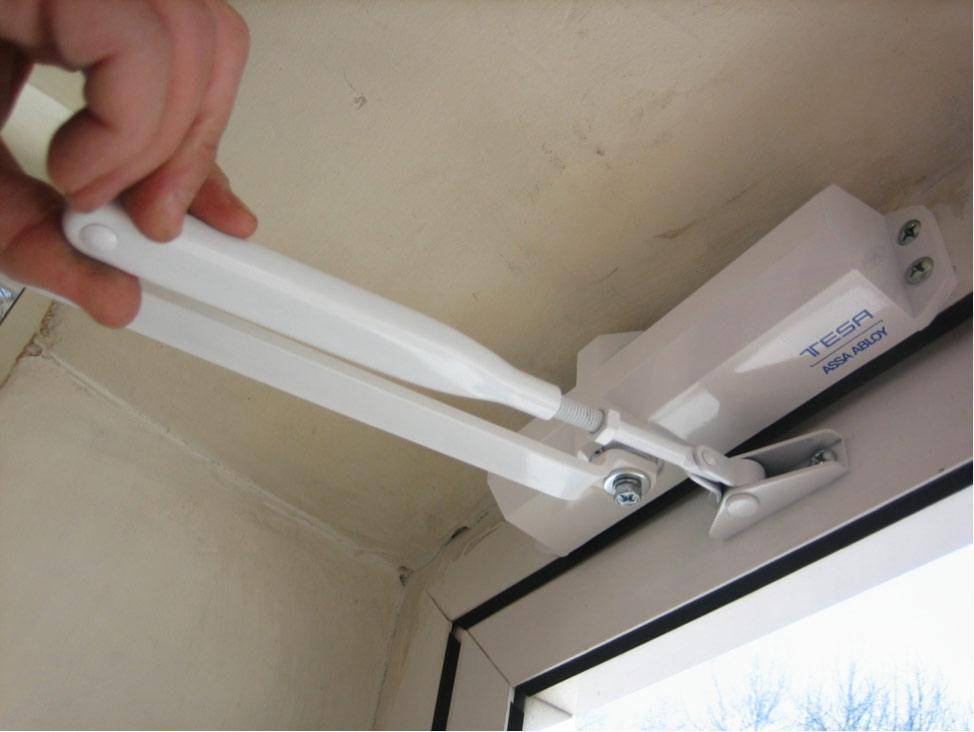

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.
Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.
Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.
Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:
Особенности нестандартной установки
В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.
При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.
Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.
Рекомендации по выбору дверного доводчика для входной двери
Чтобы установленное устройство прослужило достаточно долго, при его выборе следует в первую очередь учесть габариты и вес двери. Прилагаемая к изделию инструкция позволит определить требуемый класс и мощность дверного доводчика для входных дверей. Если мощности выбранной модели окажется недостаточно, можно одновременно установить два устройства.
Для тяжёлой створки требуется мощное устройство
К другим важным факторам, заслуживающим внимание в процессе выбора, стоит отнести:
- скорость закрывания. Сложность его использования заключается в том, что данный показатель не имеет чёткого числового значения, а потому её устанавливают исключительно путем визуальных наблюдений. Для противопожарных систем стоит выбрать устройство с максимальной скоростью, для частного дома – минимальной;
- скорость захлопывания. Данный показатель актуален для защёлкивающихся замков;
- торможение открывания. Наличие данной функции актуально для публичных учреждений, которая позволит уменьшить усилие, прикладываемое посетителями к дверному полотну;
- задержка закрывания. Данная функция позволит пройти посетителю с покупками, но может оказаться вредной в зимнее время;
- фиксация открытой створки. При её наличии дверь можно зафиксировать в открытом положении, что особенно актуально для медицинских учреждений.
Наличие дополнительных функций оговаривается дополнительно
Что такое доводчики?
Дверными доводчиками называются специальные гидромеханические приборы, при помощи которых открытая дверь автоматически закрывается за входящим или выходящим из помещения человеком. Они могут быть установлены на различные петлевые двери: металлические, пластиковые, деревянные, шпонированные, а также на комбинированные. Так как вес полотна и его размеры бывают разными, то усилия для закрытия необходимы также неодинаковые. Поэтому существуют различные типы доводчиков, нужный тип выбирается исходя из параметров двери.
Доводчики чаще всего устанавливают в тех помещениях, через которые постоянно проходит большой поток людей. Это могут быть различные магазины, офисы, школы больницы и поликлиники, а также подъезды домов. Это дает гарантию того, что дверь не останется открытой и не будет пропускать холод и шум с улицы.
Доводчик на дверь: классификация устройств
Для потребителя важным показателем является регулирование движения полотна, что стоит в зависимости от массы фабрикатов и ширины створки, другими словами, от момента инерции. Типичный показатель определен стандартом EN 1154, где механизмы относительно усилий подразделены на классы – EN1 до EN7. Первые классы подходят для облегченных межкомнатных перекрытий, последние – для тяжелых конструкций. Показатели средней цены механизмов, приводящих перекрытия в исходное закрытое положение, варьируются в зависимости от класса устройства.
| Класс устройства (N) | Ширина полотна (мах), мм | Масса полотна (мах), мм |
| 1 | 750 | 20 |
| 2 | 850 | 40 |
| 3 | 950 | 60 |
| 4 | 1100 | 80 |
| 5 | 1250 | 100 |
| 6 | 1400 | 120 |
| 7 | 1600 | 160 |
Стоит отметить, что ориентироваться в правильном подборе механизмов, рекомендовано относительно максимального параметра. То есть, для полотна шириной в 1000 мм и общей массой около 105 кг, нужен доводчик для двери класса N6.
Как выбрать доводчик
Подбирается доводящий механизм исходя из размеров и массы двери – это правило при подборе необходимого экземпляра надо неукоснительно соблюдать. В инструкции, прилагаемой к устройствам подобного типа, в большинстве случаев указывается таблица подходящего класса мощности.
Основные правила выбора дверного доводчика следующие:
В зависимости от массы створки
Чем она больше, тем мощнее модель доводчика потребуются.
Если усилия, прилагающие одним устройством недостаточны для обеспечения качественного закрывания двери, то допускается совмещение сразу двух доводящих механизмов.
Если ширина дверного полотна превышает величину 1,6 метра, то применение доводчика лишено смысла – его правильная работа не гарантируется.
По возможности обращать внимание на скорость закрывания и скорость захлопывания двери. Обе величины определяются визуально
При этом термин «захлопывание» обозначает прохождение створкой последней стадии траектории движения.
Торможение открывания. Установка моделей, наделенных такой функцией, особенно будет уместна в зданиях, при посещении которых определенный процент посетителей пытается открывать дверь путем прикладывания чрезмерной силы. Функция торможения необходима для того, чтобы дверь не получила повреждение при ударе о стену.
Задержка закрывания. Наличие этой функции позволяет человеку беспрепятственно пройти в случае, например, когда его руки заняты сумками.
Фиксация открытой створки. Для домашнего использования не требуется.
В продолжение темы, советуем ознакомиться со статьей, озаглавленной “Доводчик для межкомнатных дверей. Накладной, скрытый, напольный, петельный”: http://vse-pro-dveri.com/dovodchik-dlya-mezhkomnatnyh-dverej-nakladnoj-skrytyj-napolnyj-petelnyj.html
Сегодняшние доводчики зачастую совмещают в себе несколько вышеперечисленных функций, а также возможность регулировки. Это отражается и на цене изделия – она становится несколько выше.
Варианты установки и техобслуживание доводчика

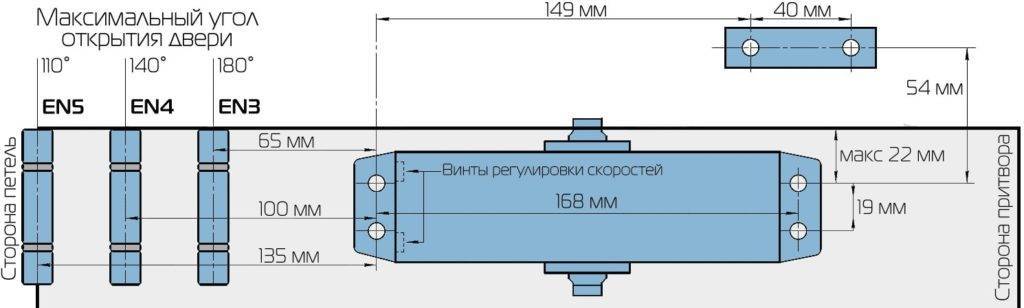

В зависимости от необходимого усилия пружины (EN1…EN7), возможны несколько положений доводчика, относительно петлевой части двери
Обратите внимание на то, что при этом угол открывания двери не одинаковый. У Dorma TS68 это 90 и 180 градусов
ВНИМАНИЕ! Нельзя использовать доводчик, как ограничитель открывания двери! Для ограничения хода двери нужно использовать дверные упоры. Сам корпус доводчика может располагаться как на двери, так и на коробке
А также, на внешней или внутренней стороне двери. В следующей публикации мы покажем процесс установки доводчика на коробку, изнутри помещения, при двери, которая открывается наружу.
Сам корпус доводчика может располагаться как на двери, так и на коробке. А также, на внешней или внутренней стороне двери. В следующей публикации мы покажем процесс установки доводчика на коробку, изнутри помещения, при двери, которая открывается наружу.
Не реже одного раза в год следует заменять смазку в шарнире соединения двух половинок рычага. Если доводчик стоит на уличной двери, то обязательно проявятся сезонные колебания температур. Зимой масло становится густым, а летом наоборот. Поэтому дважды в год (а если требуется, то и чаще) производят регулировку доводчика.
