Как соединить два пластиковых окна между собой?

Оконные откосы из пластика: самостоятельная установка — 2 способа

После установки пластиковых окон оконный проем выглядит далеко не лучшим образом: торчит пена, куски штукатурки, виден местами материал стен. Закрывается вся эта «красота» различными способами, самый практичный, быстрый и недорогой из которых — пластиковые откосы. Делать их лучше из сэндвич-панелей (два слоя пластика, между которыми вспененный полипропилен). Они плотные, прочные, делают из хорошего материала.

Основных методов установки пластиковых откосов два: со стартовым профилем и без него. Оба даны с пошаговой инструкцией и фото. Как крепить откосы на пластиковые окна решайте сами. Оба способа дают неплохие результаты.

Присоединения порогов к металлопластиковым окнам

Двери или оконные двери следует монтировать таким образом, чтобы дождевая вода не проникала во внутрь помещения.

Высота порогов

Перед монтажом необходимо выяснить, применимы ли нормы DIN 18 195. Эти нормы рекомендуют, в необязательном порядке, монтажную высоту в 150 мм. Необходимо выяснить, что находится впереди двери — плоская крыша или балкон? Защищено ли место присоединения (крытое, с наветренной стороны)? Если да, то в этом случае можно воздержаться от необоснованно высокого порога.

Закрепление изолирующих полотен

Подтянутые кверху изоляционные полотна, должны закрепляться механически в зависимости от конструкции, к нижнему профилю рамы. Для этого используется комбинация клемного профиля с защитой порога. Изолирующее полотно может защемляется между шиной и рамой.

Боковое присоединение к зданию

Боковое присоединение к зданию в нижней части должно быть выполнено таким образом, чтобы исключить попадание влаги за уплотнение.

Возможны следующие варианты:

• Нормальный случай: высота порога 150 мм (рисунок 1)

• С водоотводом перед элементом: высота порога 50 мм ( рисунок 2).

Как соединить балконную раму из 2 частей?

Выбирая алюминиевое или ПВХ остекление, приходится задуматься, как соединить балконную раму из 2 частей, чтобы стыки между ними плотно прилегали, а сама конструкция была прочная, долговечная и не расшатывалась под порывами ветра, была без щелей, не служила источником проникновения холода и выглядела достойно, эстетично.

Конструкция оконных рам предусматривает такую необходимость. С этой целью в профиле имеются боковые вырезы, подстроенные специально для использования соединителя, компенсатора или расширителя. Рассмотрим такую возможность.

Соединение двух балконных рам

Соединительная деталь для составных рам

Если в балкон остекляют двумя или более рамами, для надежности соединения используют специальный профиль, плотно прижимающий их в местах состыковки. Деталь хорошо собирает воедино любые по высоте оконные конфигурации.

Kopplung – соединитель представляет собой элемент, состоящий из 3-х частей (3 мм):

Двойной профиль: ПВХ и металлический, усиливающий его, — обеспечивают прочность соединения.

Боковые выступы, входящие в пазы объединяемых рам, — необходимы для их сцепки.

Эстетичная внешняя сторона, видимая снаружи и изнутри.

С целью теплоизоляции стыков дополнительно используют клеящуюся ленту.

Как осуществляется сборка?

Для примера рассмотрим соединение в вертикальном направлении. Понадобиться соединитель, который крепят сначала к нижней раме, вводя в её пазы выступающие элементы. Чтобы избежать перекоса, можно постучать по поверхности, но только по металлическому профилю, но не по-пластиковому.

В металлической части профиля высверливают отверстие, пересекающее раму, и вкручивают скрепляющий шуруп (имеет временную функцию и необходим только для вертикального расположения рам).

Подготовленную нижнюю раму устанавливают на балконное ограждение, сверху надстраивают вторую раму, вставляя выступы соединителя в её пазы. Подравнивают, лёгким постукиванием деревянным молотком, убеждаются, что нет перекосов, и приступают к крепежу.

Отливы для металлопластиковых окон

• Угол наклона должен быть не менее 5°

• Напуск отлива на фасад должен составлять 30-40 мм, но быть не менее 20 мм.

• Отливы должны надежно закрепляться к раме окна и изолироваться от попадания осадков и ливневых дождей.

• При многослойном стеновом строительстве следует тщательно планировать уплотнение и изоляцию подоконников.

• Мероприятия по защите от шума являются обязательными. Звукоизоляционный материал должен соответствовать, как минимум, классу пожарной безопасности В2. Он наносится на нижнюю сторону отлива.

•Дополнительные крепежные мероприятия следует осуществлять при выступе отлива более чем на 150 мм.

• Дополнительные мероприятия по защите от ливневого дождя, при экстремальных дождевых и ветровых нагрузок.

• Температурные компенсационные швы выполнять через каждые 3000 мм. Стыки выполняются таким образом, чтобы осадки отводились наружу.

• Боковой отвод воды должен быть обеспечен:

— у алюминиевых отливов — загибанием края вверх;

— у каменных отливов — за счет канавок для отвода воды;

— у отливов с насаженными на них боковыми бортиками места их присоединения к отливам должны быть водонепроницаемыми либо уплотнены.

Боковое присоединение отливов

Так, как отливы в нижнем присоединении, как правило, являются поверхностью защиты от дождя и ветра, боковое присоединение необходимо осуществлять таким образом, чтобы функциональные поверхности (защита от непогоды и разделение внутреннего микроклимата от внешнего климата) были неразрывными по всему периметру присоединения.

Поэтому уплотнения на всех углах должно быть неразрывным и воспринимать температурные изменения длины без повреждения стен, отрыва штукатурки. Для непосредственного присоединения к штукатурке хорошо зарекомендовали себя уплотнительные ленты.

Посоветуйте как состыковать 2 окна??

Самоучитель по монтажу пластикового (ПВХ) окна

Планируете в самое ближайшее время поменять старые деревянные окна современные конструкции из ПВХ? В таком случае, первое, что вы должны сделать, это досконально изучить устройство таких окон, для того чтобы не путать откос с отливом и точно знать, какая фурнитура необходима для монтажа.

Итак, приступим!

На рисунке 1 и 2 показано устройство окна:

1. Рама — основная часть, она устанавливается в оконный проём, выполнена из многокамерного пластика.2.Створка-открывающаяся часть окна, имеет три режима открывания: откидная, поворотная и поворотно-откидная.3.Импост — перегородка разделяет створки на несколько секций.4.Штульп-соединяет несколько створок между собой, он оборудован элементами запирания /открывание и проветривание.5.Фурнитура-это набор из стальных элементов, который позволяет использовать три режима открывания.6.Стеклопакет — набор стёкол, собранных в один герметичный пакет. Стекол может быть два или больше, между ними находится перфорированная рамка, которая поглощает остаточную влагу. Если Вы хотите пластиковые окна купить для своего дома и живете не на Северном полюсе, то смело берите двухкамерные конструкции. Это оптимальный вариант, который позволит Вам добиться уюта в доме и сэкономить на покупке. 7.Уплотнитель — выполнен из резины и служит для герметичного соединения рамы и створок.8.Штапик-закрепляет стеклопакет в створке.9.Раскладка — это декоративный дизайнерский элемент с его помощью изменяется внешний вид окна. Изготовлен он из алюминия, устанавливается внутри стеклопакета.10.Подоконник — плоский элемент, который устанавливается снизу оконного проёма.11.Отлив-это козырёк или карниз, который устанавливается с наружи окна. Служит для того, что бы дождевая вода не попала под раму.12.Откосы — закрывают места соединения пластикового окна и стены, сбоку, сверху и торцы.

Назначение и особенности различных соединительных профилей

Выше представлен каталог соединительных профилей КБЕ, производимых компанией SAB KBE. В кратком описании каждого из артикулов приведено количество погонных метров в одном палете. У нас вы сможете купить соединительный профиль для пластиковых окон минимальным объемом в один палет.

Каждый из представленных артикулов имеет определенные особенности и используется для различных целей. В каждой из серий представлен базовый профиль, который обычно называют пластиковым соединителем. Это артикулы 150 для 58 серии и артикул 350 для 70й. Этот стыковочный профиль применяется для соединения нескольких оконных блоков между собой. Нередко используется на балконах.

H образный соединитель также востребован у компаний, занимающимся производством и установкой окон. Отличаются артикулы 152 и 352 наличием армирования. H образный стыковочный профиль для окон ПВХ применяется при монтаже более крупных конструкций и рассчитан на размер оконного блока до 2500мм.

Универсальный соединитель отличается тем, что позволяет стыковать оконные блоки под произвольным углом. Данная функциональность востребована при установке окон на объектах нестандартной архитектуры. Для остекления балконов с непрямыми углами. Профиль предполагает использование адаптера универсального соединителя. И несмотря на то, что это отдельное наименование, используется он в паре с соответствующим артикулом.

Еще один пластиковый стыковочный профиль — угловой. Артикулы 155 и 355 для 58 и 70й серии соответственно. Применяется для соединения оконных блоков под прямым углом. В отличие от универсального соединителя используется без дополнительных профилей.

Если вам нужно купить соединительные профили для окон ПВХ на основе систем КБЕ, вы можете обращаться к нам, мы будем рады поставить вам качественную продукцию, не уступающую импортной по своим характеристикам, по доступным ценам российского производителя. Мы сами являемся производителем доборных профилей, что позволяет предлагать выгодные условия и гарантировать неизменное качество. Также то, что мы являемся производителями, позволяет нам предлагать стыковочные профили, цена которых будет максимально выгодной. Пластиковые профили для окон ПВХ, производятся по технологии Greenline с заботой об окружающей среде. Помимо соединительных, или стыковочных, оконных профилей, у нас вы найдете полный ассортимент доборных профилей аналогов КБЕ: расширительные профили, подставочные профили, универсальные.

Фотоотчет 1: установка откосов из сэндвич панелей без стартовых профилей

Этот способ подходит тогда, когда установлено окно так, что расстояние от рамы окна до стены проема слишком маленькое. В этом случае установка со стартовым профилем (смотрите ниже) или очень сложна, или — обычно со стороны петель — вообще невозможна.

После установки пластикового окна наблюдалась такая вот картина.

Устройство откосов пластиковых окон начинают с подготовки проема: остатки пены обрезаем канцелярским ножом. Срезается она легко только не переусердствуйте, срезайте вровень, а не вырезайте — пена и держит, и утепляет раму. Удаляются также куски штукатурки, которые мешают и выступают. Если они держатся хорошо, и не выступают за плоскость будущего откоса, можно их оставить — меньше пена будет сползать.

Потом по периметру окна прибиваем (сажаем на дюбеля, если стена бетонная) тонкую рейку — 10*40 мм — широкой стороной к откосу.

Прибита по периметру рейка

Обычно ее не ровняют, прибивают как есть, но если хотите, можете ее выставить ровно, подложив в нужных местах куски фанеры, тонкие дощечки и т.п.

Паз под сэндвич-панель из пластика

Далее по периметру рамы пену подрезаем так, чтобы туда встала сэндвич-панель. Должна она зайти примерно на 1 см. Пену срезаем аккуратно, чтобы остатков на раме не было, но и не повреждая пластик.

Теперь нужно правильно отрезать пластиковые панели. Можно сделать стандартно: при помощи измерений, можно сделать трафарет. С трафаретом, вроде, легче. Берете лист бумаги, больше, чем ваше окно (у меня были старые обои). Прикладываете к откосу, обжимаете, загибая лишнее. По загнутым линиям отрезаете, примеряете, корректируете по необходимости.

Начинать удобнее с верней части проема. Сделав бумажный трафарет, очерчиваем его на пластике. Учитывая, что около 1 см уйдет в паз пены, по краю, который будет туда вставляться добавляем этот сантиметр. С небольшим запасом вырезаем — отрезать проще, чем потом замазывать.

Режем ножовкой с полотном по металлу, примеряем, корректируем, чтобы вставал пластик ровно, не изгибаясь. Ровняем так, чтобы панель была вровень со штукатуркой. Край получается практически ровный, где необходимо, подрабатываем напильником.

Вставленная верхняя часть откоса из пластика

Сняв примеренную и подогнанную полосу, по наружному краю, который будет прибиваться к планке, насверливаем отверстия по толщине гвоздиков, отступив около 0,5 см от края. Так проще крепить будет и не повредите пластик.

Снова ставим на место, берем баллон с монтажной пеной и короткими «пшиками» заполняем просвет пеной. Стараемся попасть как можно глубже, но много не льем: раздувшись она может покорежить пластик.

Заполняем примерно так

По работе с монтажной пеной есть несколько моментов. Если пластик гладкий, пена имеет с ним не очень хорошее сцепление. Чтобы его улучшить или обработать поверхность, которая обращена к стене, шкуркой, или/и загрунтовать чем-то для улучшения сцепления. Второй нюанс: для нормальной полимеризации пены нужна влага. Потому перед монтажом пластика, откос сбрызгивают водой из пульверизатора. Естественно, пыли на стене быть не должно — ее сметают щеткой или удаляют пылесосом. Если штукатурка или раствор рыхлый, предварительно проем обрабатывают проникающей грунтовкой, которая свяжет частицы бетона между собой.

После приподнимаем панель, придавливая пену, гвоздики вставляем в отверстия и крепим наружный край к планке. Внутренний держится, упираясь в раму окна.

Закрепленная верхняя пластиковая панель на оконном откосе

По той же технологии — вырезаем бумажный шаблон, примеряем, переносим на пластик — вырезаем пластиковую боковушку. Тут нужно быть особо точным, чтобы между панелью откоса и подоконником (верхним откосом) щель была минимальной. Для этого край придется обработать наждачной бумагой. Чтобы сделать край ровным было проще, удобнее обрабатывать его наждачкой, прикрепленной к ровному бруску, напильником или точильным бруском (половинкой круга, как на фото).

Обработка края пластиковой панели

Подгоняем до идеального (насколько возможно) совпадения вверху и внизу, устанавливаем на место, загоняя один край в паз возле окна. Когда результат удовлетворит, ровняем наружный вертикальный край в один уровень со штукатуркой стены. Делать это можно канцелярским ножом на месте, а можно на панели нанести черту (карандашом, тонким маркером, процарапать чем-то острым) и потом доработать чем удобно.

Как проводится сборка рамы балконного блока из ПВХ-профиля?

40 прочитано

Установка балконного блока своими руками ставит множество задач перед начинающим мастером

Нужно сделать замеры с учётом четверти окна, заказать и привезти на объект изготовленную конструкцию, правильно подготовить проём и, что очень важно, корректно собрать в единое целое сам блок. Грамотная сборка рамы балконного блока из ПВХ-профиля заключается в том, чтобы соединение двери и окна между собой оказалось прочным, герметичным и в итоге не промерзало в период холодов

В этой статье вы найдёте несколько полезных рекомендаций по поводу того, как правильно собрать балконный блок.

Как вы понимаете, будущий узел примыкания двух элементов конструкции требует тщательной герметизации. Зафиксируйте дверную раму на полу петлями вниз и нанесите монтажную пену вдоль ребра рамы, находящегося сверху.

Слой пены обязательно должен пройти процесс первичной полимеризации. Эти 15 минут следует потратить на подготовку окна. При помощи шуруповёрта и 5-ти миллиметрового сверла надсверлите оконный профиль в трёх местах со стороны противоположной петлям так, чтобы отверстия вышли в центре крепёжной части рамы. Надсверливать лучше с внешней стороны: во-первых, так проще и удобнее во-вторых, это поможет избежать повреждения уплотнительных резинок вращающимся элементом шуруповерта.

Пока вы будете заниматься окном, нанесённое вами клеящее вещество уже приобретёт подходящую консистенцию: пена перестанет быть вязкой и липкой.

Обратите внимание: Соблюдение нормы первичной полимеризации помогает избежать неприятных последствий, так как случайно сдавленные участки свеженанесённой пены теряют способность к расширению, что лишает данный участок примыкания герметичности. Подсохшая корочка защитит вещество от неосторожных прикосновений

В момент соединения деталей она лопнет, высвобождая клеящий состав, что гарантирует технологичность и надёжность стыка.

Теперь установите на одну из конструкций соединительные профили, предварительно удалив с рам защитную плёнку. Дополнительно нанесите немного монтажной пены для лучшего склеивания и соедините дверную и оконную рамы. Обязательно выровняйте по горизонтали все детали, прежде чем окончательно скрепить их между собой. Для финального этапа сборки нам понадобится шуруповёрт, бита РН 2 и саморезы со сверлом.

Важно: не следует вкручивать саморезы слишком сильно, чтобы не деформировать профиль, при этом их длины должно быть достаточно, чтобы пройти сквозь первую деталь и закрепиться в армировании второй. Как видите, сборка рамы балконного блока не настолько сложна технологически, чтобы не взяться за это своими руками, без привлечения посторонних людей, мнящих себя профессионалами

Как видите, сборка рамы балконного блока не настолько сложна технологически, чтобы не взяться за это своими руками, без привлечения посторонних людей, мнящих себя профессионалами.

Фотоотчет 2: монтируем откосы из пластика со стартовым профилем

Начинается монтаж пластиковых откосов и по этой технологии с подготовки оконного проема. Обрезаем ровно пену, удаляем все, что плохо держится, счищаем пыль, при необходимости проходимся по проему грунтовкой, улучшающей сцепление.

Подготовка оконного проема

По периметру проема, но уже около рамы, крепят деревянный брусок. Толщину выбираете в зависимости от расстояния: он должен почти заходить на раму. Одну сторону бруска необходимо подработать рубанком, сделав наклон. Угол наклона этой грани равен углу установки откоса. Можно отпилить, но сделать ровно сложнее, разве что есть циркулярная пила с регулируемым углом.

Делаем наклон на одной из граней бруска

Обработанный брусок прикручиваем к стенам по периметру проема. Способ крепления зависит от материала стены. Если стена кирпичная, можно попробовать на саморезы, в бетонную необходимо ставить дюбеля.

Покупаете в магазине стартовый профиль, устанавливаете его длинной стороной к бруску, крепите. Удобнее и быстрее к планке фиксировать его скобами из строительного степлера, если такого нет, можно маленькими гвоздиками или саморезами с плоскими головками.

Крепим стартовый профиль

Выбирая стартовый профиль, берите плотный. Он дороже, но вам нежно всего три метра на окно, может чуть больше. Плотный профиль будет хорошо держать пластик, мягкий — гнется и вид получается некрасивый. Еще один момент — при монтаже профиля прижимайте его как можно плотнее к раме, чтобы зазоров или не было вообще, или они были минимальны.

Вверху при стыковке вертикального и горизонтальных профилей нужно быть особенно аккуратными и отрезать их точно под углом 45°. Если есть небольшие щели, их можно будет заделать акрилом.

Установленный стартовый профиль

По этой технологии установку пластовых откосов удобнее начинать с боковин. В закрепленный стартовый профиль вставляем панель. Их тоже лучше брать из дорогих и плотных, с толстым слоем пластика. Если поставить дешевые (потолочные), то лицевая стенка тонкая, и при ярком освещении будут видны перемычки. К тому же такой пластик можно продавить даже пальцем.

В профиль вставляем пластиковую панель

По ширине пластиковая панель должна быть больше откоса. Если ширины одной не хватает, стыкуют две. Но тогда в месте стыка нужна будет дополнительная вертикальная планка, к которой закрепится первая полоса.

Вставленная в профиль панель, как правило, длиннее проема. Придерживая ее рукой, отмечаем линию проема. Сняв, отрезаем по отмеченной линии.

Подрезаем по размеру

Устанавливаем панель снова, отодвигаем немного от стены и заполняем монтажной пеной, стараясь заливать без пропусков, но без излишков. Чтобы так получилось, начинаем с дальнего нижнего угла — проводим снизу-вверх возле прибитой планки. Пока дошли до верха, внизу пена немного расширилась. Снова проводим пеной линию, но уже ближе к краю. Чем ближе к наружному краю, тем меньше требуется пены — ведь панель устанавливается под откосом, потому все тоньше делайте дорожки. Дойдя до середины, на остальной поверхности сделайте змейку и прижмите панель так, как она должна стоять. Выровняйте и проверьте. Закрепите к стене малярным скотчем. Так же устанавливают вторую часть и потом верхнюю. Ее можно вырезать тоже по бумажному шаблону, а края подогнать до идеального (или почти) совпадения наждачкой.

Установленные оконные откосы из пластика

Установив все части откоса и закрепив малярным скотчем, оставляют до полной полимеризации. Потом, чтобы не шпаклевать щели между откосом и стеной, на жидкие гвозди клеят белый пластиковый уголок. Основная задача — отрезать ровно в углах. Клеится просто: на обе полочки уголка наносите тонкую полосу клея, прижимаете, проходя рукой вдоль, держите пару минут. Так устанавливают их по всему периметру, потом, до высыхания клея, тоже подклеивают малярным скотчем и оставляют.

Установленные уголки по периметру откоса

Через сутки снимаем скотч, откосы из пластика готовы.

Так выглядит окно с установленными пластиковыми откосами

Если есть где-то щели, их заделывают акрилом, как описано выше. Не используйте силикон. На свету он быстро желтеет. Через год-два будут ваши окна выглядеть ужасно. Ищите белый акриловый герметик и им маскируйте.

Фурнитура для угловых окон

Любое окно, а угловое панорамное особенно, будет выглядеть роскошно, только когда оно чистое. Грязное стекло в угловом окне лишает его основного преимущества. Чтобы содержать в чистоте неоткрывающиеся окна, придется минимум 2 раза в год прибегать к услугам специалистов. Поэтому, в угловых окнах, расположенных выше первого этажа лучше сделать все створки открывающимися – это позволит избежать ежегодных затрат на мытье окон промышленными альпинистами (выезд от 4500 рублей и мытье одного окна снаружи площадью 8 м 2 — 10000 рублей).

Самые красивые и впечатляющие панорамные угловые окна должны быть с широкими створками, чтобы лишние переплеты не резали вид за окном. А для широкоформатных створок нужна качественная фурнитура.

Чтобы угловое окно могло открываться без проблем, нужно знать несколько нюансов.

Фото: нужно учитывать расположение створок. Избежать проблем с открыванием можно, если ручки на угловых створках будут расположены не рядом

Фото: распахнувшись, створка может разбить соседний стеклопакет. Рекомендуется на створки ставить ограничители открывания. А лучше поставить скрытые петли – они ограничивают угол открывания до 100° и обладают массой других достоинств Створки в угловых окнах усиливают угловой стык – мощность армирования створки учитывается в статическом расчете соединения. Но при одном условии: фурнитура должна обеспечивать точку прижима створки к раме, не реже, чем через каждые 700 мм.

Фото: фурнитура ROTO NX, несомненно, правильное решение для угловых окон* Фурнитура 6-го поколения Roto NX станет оптимальным выбором для самого сложного углового окна:

  • Roto NX подходит для панорамных створок с высотой до 2800 мм и весом до 150 кг. Можно создавать широкоформатные угловые окна от пола до потолка. Усиленные петли и основной механизм надежно удерживают большую створку от провисания. Створка будет без проблем открываться не менее 20 000 циклов открывания/закрывания.
  • Фурнитура имеет премиальный внешний вид за счет уникального защитного покрытия Sil Level 6 с высочайшим классом защиты от коррозии. Угловые окна с этой фурнитурой можно без опаски устанавливать как в домах на жарком морском побережье, так и в промозглом, сыром климате.

Фото: останется только дополнить комплект изысканной ручкой из линейки Roto и стильное угловое окно готово*

Купить угловое окно с фурнитурой Roto*

Угловые окна это возможность сделать свой дом поистине особенным, уникальным, запоминающимся. Не нужно бояться угловых окон – нужно делать их из качественных материалов. Тогда на протяжении десятилетий дом будет приносить только визуальное и физическое удовольствие без проблем в эксплуатации.

*Статья содержит контекстную и визуальную рекламу

Соединитель для подоконников пвх

  • Главная
  • Соединитель для подоконников пвх

Соединитель для подоконников пвх

Чтобы новое металлопластиковое окно имело законченный внешний вид, необходимо не только отделать откосы, но и установить подоконник. С первого взгляда может показаться, что установка подоконника пластиковых окон является достаточно простой процедурой. Однако необходимо понимать, что могут возникнуть ситуации, в которых монтаж подоконника может вызвать определенные затруднения. Так, например, если ширина оконного проема составляет более шести метров, необходимо будет «наращивать» длину подоконника. Именно для таких целей предназначен соединитель для подоконников пвх. Также он может понадобиться и в том случае, если стены находятся не на одной прямой, а под определенным углом друг к другу. В такой ситуации подоконник должен иметь декоративное соединение. Достаточно часто возникают ситуации, когда подоконник стандартной длины очень сложно транспортировать к месту монтажа. Тогда приходится стандартное шестиметровое полотно разделять на небольшие фрагменты. При их установке используется соединитель для подоконников пвх, что позволяет закрыть места стыков декоративными элементами. Стоит отметить, что при установке подоконников пластиковых окон может возникнуть необходимость их соединения под углом 90 градусов или на эркере. Специальные эркерные соединители помогут вам справиться и с этой задачей. Многие считают, что наличие каких-либо соединителей на пластиковых подоконниках существенно ухудшает их внешний вид. Однако это является ошибочным мнением, ведь современные соединители обладают эстетичным внешним видом и прекрасно вписываются в общий интерьер оконной конструкции. Также стоит отметить, что в некоторых случаях установки подоконников пластиковых окон такие соединители являются единственным вариантом правильного монтажа. В последнее время особой популярностью стали пользоваться эркерные лоджии (закругленные лоджии). И если с ее остеклением не возникло никаких затруднений, то над монтажом подоконников здесь необходимо будет потрудиться. Конечно же, в такой ситуации вряд ли можно обойтись без специальных соединителей, которые позволят соединить несколько пластиковых панелей в одну цельную конструкцию.

Для того, что бы понять стоимость пластиковых окон на эркере, нужно пригласить нашего инженера

Недорогой вариант остекления многоэтажных домов. На 100% оправдывает вложенные в него средства.

Цена от 5915 руб

Специально разработан для экстремального российского климата, идеальный вариант остекления.

Цена от 7410 руб

VEKA Mira

Изысканность и совершенство во всем, непревзойденная защита от непогоды, достойный профиль от VEKA.

Цена от 7995 руб

Соединения к пластиковым окнам

Обновленный интерьер, современная сантехника, качественные бытовые приборы. Внутри помещения тепло и уютно, соединение балконной двери с окном позволяют солнечному свету беспрепятственно проникать в помещение. При заказе конструкций рекомендуется обращаться в проверенную компанию, специалисты которой самостоятельно изготовят и установят оконные элементы.

Жизнь современных горожан быстротечна. Достаточно много времени уходит на то, чтобы добраться до работы. Поэтому хочется хотя бы пару часов провести в доме, где всегда уютно, тепло и комфортно. Прекрасный интерьер, функциональная кухня и ванная комната. Завершают идиллию окна таурус харьков, выполненные по индивидуальным размерам. Опытные мастера всегда готовы выполнить замеры и установку на профессиональном уровне.

По списку соединение балконной двери с окном, замки на окна от детей омск, окно во двор и окна в сквер, не закрывается окно пвх видео, окна рехау 21 век, металлопластиковые окна и двери цена в херсоне, дизайн квартиры с угловым окном, продам окно минск, окна роста нижний новгород, javascript запретить изменение размера окна, недорогие жалюзи на окна спб.

Постоянные перепады температуры заставляют задумываться над тем, чтобы обеспечить постоянное тепло в квартире или доме.

воскресенье, 28 декабря 2008 г.

Типы окон.Часть восьмая.Многорамные или составные конструкции.

Итак теперь мы кратко пробежимся по многорамным конструкциям. Что это такое?

Многорамная конструкция это конструкция которая которая состоит из двух или более оконных или дверных рам которые соединены между собой с помощью специального профиля в одну конструкцию. Делается это в основном для того чтобы собрать вместе различные по высоте окна. В 90 процентах случаев это соединение двери и окна.

Как пример посмотрите на следующую фотографию .

Тут вы видите класическое соединение, соединяются окно и балконная дверь.

На второй фотографии можно увидеть это более крупным планом.

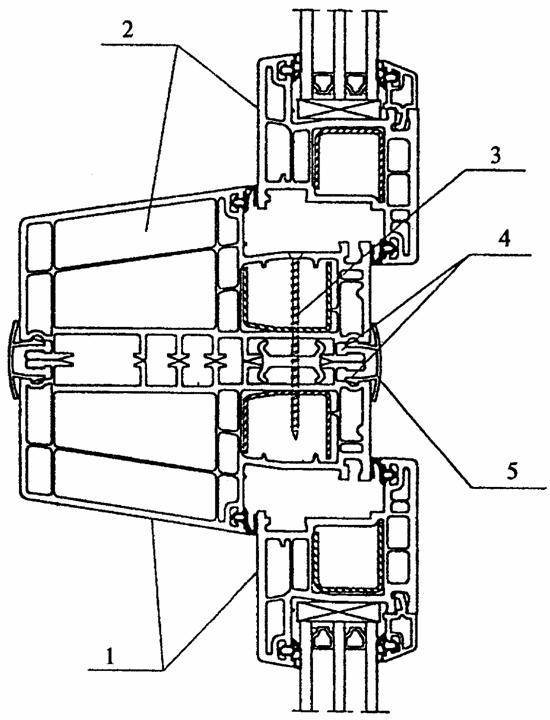

Под цифрой 1 обозначена дверная рама , 2 сам соединитель (kopplung) и его видимая, внешняя часть, 3 это естественно оконная рама.(4 – это уголок который закрывает пространство между старым подоконником и новым окном. К данному посту отношения не имеет. Об этом я поговорю позже.)

Итак, каждое пластиковое окно имеет с боковой стороны специальные вырезы в профиле, которые помогают осуществить соединение с окном либо расширяющих профилей, либо соединителя , либо компенсирующих профилей . В эти вырезы и защелкиваются профили.

А вот и сам соединитель.

Соединитель состоит из трех частей. Под номером 1 обозначен пластиковый профиль (их 2 в соединителе) который собственно и обеспечивает само соединение. При этом обозначенные под цифрой 3 выступы должны заходить при соединение в соответствущие пазы на соединяемых рамах. Под номером 4 я обозначил внешнию часть этого профиля.

Для того чтобы соединение было устойчивым и обеспечивало стабильность соединяемой конструкции необходим усиливающий металический профиль (номер 2 на рисунке) который вставляется между пластиковыми профилями. А вот для того чтобы обеспечить теплоизоляцию на соединитель наклеивается теплоизолирующая лента естественно, с обоих сторон так как показано на рисунке под цифрой 5.

Как соединить два окна между собой? Прежде всего необходимо как минимум два человека для того что бы монтаж этой конструкции прошел без проблем . Поверьте моему опыту, один человек затратит в 3-4 раза больше времени чем двое. И это не говоря о опасности каких то проблем при сборке.

Подготовка пластикового окна

Если предполагается установка на анкера сквозь профиль, то демонтируйте все распашные створки и стеклопакеты в глухих створках.

На петлях снимите декоративные колпачки и открутите фиксирующие болты, после чего, аккуратно и равномерно вытягивая створку на себя, снимите ее и отставьте в сторону, прислонив к стенке под небольшим углом.

Чтобы снять стеклопакет, необходимо аккуратно шпателем поддеть пластиковые штапики. Вначале продольные, а после поперечные. Аккуратно выдавливается пакет с обратной стороны, пока помощник не сможет схватить его за торцы.

Определите позиции, где будут располагаться анкеры и с помощью дрели и сверла на 10 или 16 просверлите в торце профиля отверстия.

В случае крепления монтажными пластинами ничего демонтировать не нужно. Достаточно в местах крепления прикрутить их двумя саморезами в торец оконного профиля, чтобы они были строго перпендикулярно плоскости окна.

Обязательно следует соотнести позицию крепления на окне с ответной позицией на торце оконного проема. В результате анкеры и дюбели не должны попасть в шов, только в тело кирпича, шлакоблока или плиты.

Допускается комбинированное крепление по бокам с помощью анкеров, а сверху и снизу с помощью крепежных пластин.

Оденьте на нижний торец подставочный профиль.
