Как правильно рассчитать окна в доме?

Площадь остекления – важная составляющая правильного освещения помещения

Комфорт в любом помещении в значительной степени обусловлен его освещенностью. Лучшим источником является солнечный свет, который можно получить за счет окон. При грамотном остеклении в помещении будет не только светло, но также тепло и уютно.

Согласно СниП, чтобы обеспечить минимальное количество света, проникающего в комнату, площадь остекления составляет порядка 10–12,5% общей

Помимо линейных размеров окна важно также их соотношение. Для лучшего визуального восприятия рекомендуется отношение ширины к высоте по возможности приблизить к параметрам гармонического прямоугольника, скажем, 80 на 130

Советы и рекомендации

Необходимо помнить, что геометрические параметры зданий редко могут быть идеальными. Поэтому для определения точных величин замеры лучше производить в нескольких местах, а затем выводить среднее арифметическое. Например, рассчитывая площадь комнаты по стенам, длину лучше измерять по потолку, плинтусу и в середине вертикальной плоскости. Высоту — в углах и середине стены по отвесу.

Чтобы вычислить периметр при наличии множества выступов и ниш разных форм, необходимо проложить вдоль всех элементов шнур, затем измерить его рулеткой.

Подсчитав точные параметры, можно идти в магазин за строительными материалами. Лучше показать схемы с нанесенными размерами продавцу-консультанту. Специалист поможет рассчитать расход материалов с учетом нахлеста, подбора рисунка обоев или потерь при резке плитки.

Окна с выходом на солнечную сторону.

Перед тем, как приступить к согласованию проекта с соответствующей организацией, хозяину дома необходимо продумать будущее расположение комнат с точки зрения их освещения.

Спальня с окнами, выходящими на Восток.

Восточная сторона строения идеально подходит для расположения на ней окон спальни. К наступлению ночи, спальная комната, расположенная таким образом, отдаст излишки тепла, накопленного на протяжении жаркого дня. Поэтому отдыху хозяев, либо их гостей, в этом случае не будет мешать перегрев помещения. Данный факт благоприятно скажется и на настроении, и заряде бодрости жильцов.

Как известно, в большинстве случаев самое жаркое место в доме – это кухня. Вследствие этого наиболее оптимальным местоположением, с точки зрения температуры воздуха, для нее является северная или восточная сторона.

Технические комнаты, в которых свет нужен лишь в небольших количествах, должны располагаться в северной части здания, либо «уйти» на цокольный этаж.

Окна, ориентированные на южную сторону строения наиболее подходят к таким помещениям как: гостиная, рабочий кабинет, детская комната, спортзал и т.д. Ведь обитателями дома именно в них проводится максимальное количество времени в течение светового дня.

Распланировав еще на этапе проектирования грамотное расположение окон дома, можно добиться наибольшего уровня освещенности каждой комнаты, а также существенно сэкономить на потребляемых энергоресурсах.

Размеры окон в зависимости от материала стен дома

В каменном доме размер окон не сильно зависит от материала стен. Нужно только учитывать высоту чистого пола.

А вот в деревянном доме монтаж окон имеет свою особенность. Чтобы при усадке дома окна не повредились, их монтируют в обсадную коробку.


Фото: слева — оконный проем уменьшается за счет установки окосячки, справа оконный проем соответствует его первоначальному размеру и не требует обсадной коробки. Обсадная коробка (окосячка) – рама из дерева, которая защищает окно от давления верхних бревен при усадке дома. Толщина коробки составляет 40-50 мм со всех сторон окна, а сверху 70 мм. Эти зазоры нужно прибавить к оконному проему, чтобы не получить окно на размер меньше.

Какие окна лучше: «профильный» выбор

Для изготовления оконного профиля применяют поливинилхлорид (ПВХ), дерево, металл и различные их комбинации.

В связи с хорошим сочетанием цены и качества наиболее популярны ПВХ-окна – они неприхотливы в эксплуатации, устойчивы к атмосферному воздействию, сохраняют первоначальный внешний вид в течение длительного времени, обладают достаточно хорошими тепло- и звукоизоляционными показателями.

Преимущество деревянных окон – натуральность и экологическая чистота. Они долгое время обеспечивают проемам надежную теплоизоляцию и морозоустойчивость.

Конструкции из алюминия реже используют в частных домах, но тем не менее они – очень прочны, долговечны, устойчивы к коррозии и не требуют особого ухода.

Объединить положительные качества и нивелировать недостатки различных материалов позволяют комбинированные окна – например, деревянные с наружными алюминиевыми наличниками.

Правильный замер окна из пластика

Перед тем как делать замеры пластиковых окон, вы должны понимать, что это стоит осуществлять, если по каким-то причинам установщик не может это выполнить. Оптимальным решением в данной ситуации будет доверие специалисту, который поможет избежать ряда неточностей и проблем.

Конструкция стоит достаточно больших денег, и очень важно учесть все моменты, ведь если привезенное окно не подойдет по размерам, виноваты будете именно вы, а не исполнитель, что естественно

Тем, кто не знает, как правильно измерить размер пластикового окна, необходимо уделить этому должное внимание. Если вдруг случится так, что при замерах будет допущены ошибки, и окно будет несколько меньше того размера которое требуется, то образовавшиеся щели придется герметизировать монтажной пеной или увеличивать откосы

На это естественно будут потрачены не только дополнительные финансы, но и время

Если вдруг случится так, что при замерах будет допущены ошибки, и окно будет несколько меньше того размера которое требуется, то образовавшиеся щели придется герметизировать монтажной пеной или увеличивать откосы. На это естественно будут потрачены не только дополнительные финансы, но и время.

Через определенный срок окно начнет деформироваться, могут появиться зазоры, трещины. Будет заметно появление холодного воздуха, большего промерзания, образование плесени. В результате окно перестанет не только выполнять свое главное назначение, но и теряет внешний вид.

Однако самые настоящие трудности возникают, когда конструкция попросту не входит в проем. В такой ситуации потребуются новые решения, значительно корректирующие ситуацию

Именно поэтому важно знать, как правильно замерить размер пластикового окна

Ну а теперь, от предостораживающих советов, мы переходим к непосредственным рекомендациям для тех, кто все же решил выяснить до конца вопрос: как определить размер пластикового окна.

А в свою очередь, как правильно замерять проемы под пластиковые окна? Первое, что необходимо знать, это то, что нужно начинать с определения их глубины

Уделяем внимание как внешней, так и внутренней стороне

Не редкими бывают случаи, когда в панельных домах присутствуют погрешности и перекошенности в готовых блоках, которые поступают с завода. В таком случае, даже качественный замер покажет цифры, которые приведут к увеличению будущего изделия.

После замеров внутренней и внешней части, нужно оценить результаты, которые могут практически совпадать, а могут иметь существенные разбежности.

Исправить неровность можно за счет откосов, пренебрегать которыми опытные мастера не рекомендуют, так как помимо визуальной функции, у них так же присутствует ряд других преимуществ. Они не пропускают в помещение лишнюю влагу, а значит плесень и грибок, борьба с которыми не так и проста.

Как рассчитать основные размеры окна

При проектировании жилья определяется минимальная площадь окон и место их установки. Исходя из этого, можно рассчитать более точные и конкретные параметры для каждого окна каждого помещения, чтобы узнать площадь остекления. При расчетах принято определять максимальную высоту окна для конкретного помещения, чтобы использовать оптимальные условия естественного освещения.

С учетом того, что высота подоконника – 70-90 см, а в домах с централизованным отоплением 80-90 см, а верхняя перемычка окна должна находиться не выше 15-25 см от потолка, легко просчитать максимальную высоту окна и применить к ней световое соотношение сторон – эти посчитанные параметры будут соответствовать требованиям СНиП. Расчет высоты окна от пола и потолка

Согласно СНиП, при общей площади остекления, соответствующей 10-12% площади пола комнаты, в нее будет поступать минимальное количество естественного света. При этом оптимальной считается ширина оконного проема, соответствующая 55% от ширины комнаты.

Соотношение сторон окна играет больше визуальное значение, чем конструктивное. Также правильно выбранное соотношение сторон – это комфортность пользование фрамугами. Поэтому обычно за стандартные соотношения принимаются правильные пропорции, например, 8:13. Для расчета размеров окна существуют компьютерные программы, также можно прибегнуть и к помощи онлайн калькулятора.

Кроме того, существуют правила, которые необходимо соблюдать при проведении любых расчетов. Например, перед тем, как посчитать параметры окна и светового потока, принимается, что для одного жилого помещения угол падения естественного освещения через остекление должен быть 18-30 0 , а площадь остекления должна лежать в диапазоне 14-17% от общей площади пола в комнате.

При расчете параметров необходимо учитывать соседние строения – угол падения естественного потока света зависит от высоты расположения оконного проема и близости соседствующих с жильем зданий. Естественный поток освещения будет уменьшаться при уменьшении расстояния между домами, и наоборот. Это же относится и к углу падения освещенности – чем выше близлежащие строения, тем выше угол светового потока. Пример нахождения расчетных точек

Окно в проектировании здания считается наиболее уязвимой поверхностью с точки зрения тепло- и энергообмена, поэтому любые стандартные расчеты требуют минимизации размеров окна, что приводит к уменьшению естественного светового потока через остекленную площадь. Чтобы не возникало конфликта между желанием увеличить освещение и тепловыми потерями, составлены и действуют соответствующие СНиП. По этим же рекомендациям, коэффициентам и формулам проектировщики проводят расчеты освещенности и естественных световых потоков для разных помещений. Расчет угла аварийного освещения

Результаты расчетов в виде соотношений сторон окна приведены ниже. Это примеры для объектов гражданского назначения, расположенных в средней полосе России на высоте ≤ 800 метров над уровнем моря, при незначительном затенении соседними объектами:

  1. Помещения, предназначенные для проживания, включая номера в гостинице, ресторанные и торговые помещения: 1:8-1:6;
  2. Помещения для приготовления пищи и коридоры: 1:10-1:8;
  3. Лестничные марши и клетки: 1:14-1:10;
  4. Учебные, детские и игровые помещения: 1:4-1:3;
  5. Читальные и спортивные залы: 1:6-1:5;
  6. Научные кабинеты и лаборатории: 1:7-1:5;
  7. Помещения административного управления: 1:10-1:6;
  8. Помещения медицинских кабинетов: 1:7-1:5;
  9. Помещения для больных – палаты: 1:7-1:6;

Ориентация здания по сторонам света

Но эти результаты площадей остекления и соотношения сторон проемов, рассчитанные по формулам, все же можно считать ориентировочными, так как отдельный расчет естественного освещения для каждого окна в помещении обязателен.

Рекомендации по выбору размеров окон

  • Нижний край проема обычно располагается так, чтобы высота подоконника от чистого пола составляла 900-1100 мм.
  • От верхнего края проема до балок перекрытия должно оставаться минимум одно бревно или брус.
  • От левого и правого краев проема до углов помещения должно оставаться минимум 150-200 мм, рекомендуемое расстояние 500 мм.

Для примера рассчитаем необходимый размер проема под окно шириной 800 мм и высотой 1000 мм.

Для начала нам потребуется определить размер усадочного зазора между верхним краем окосячки и стеной. Если дом построен менее пяти лет назад, то размер усадочного зазора будет составлять:

  • Для дома из бревна: 120 мм.
  • Для дома из массива бруса: 80 мм.
  • Для дома из клееного бруса: 50 мм.

Если окна устанавливаются в дом, которому более пяти лет, то размер усадочного зазора можно принять равным 50 мм. Также определяемся с размерами других зазоров:

  • Монтажные зазоры между окном и окосячкой как по высоте, так и по ширине принимаем равными 15 мм на сторону.
  • Монтажные зазоры между окосячкой и стеной снизу, слева и справа также принимаем равными 15 мм на сторону.
  • Усадочный зазор между окосячкой и стеной сверху примем равным 50 мм.

Ширина проема для нашего примера будет составлять 800 (окно) + 30 (монтажные зазоры окно-окосячка) + 60 (окосячка) + 30 (монтажные зазоры окосячка-стена) = 920 мм.

Высота проема для окна ОСП с подставочным профилем будет составлять 1030 (окно + подставочный) + 30 (монтажные зазоры окно-окосячка) + 60 (окосячка) + 15 (монтажный зазор окосячка-стена снизу) + 50 (усадочный зазор окосячка-стена сверху) = 1185 мм.

Высота проема для окна ОСП без подставочного профиля или для Евроокна будет составлять 1000 (окно) + 30 (монтажные зазоры окно-окосячка) + 60 (окосячка) + 15 (монтажный зазор окосячка-стена снизу) + 50 (усадочный зазор окосячка-стена сверху) = 1155 мм.

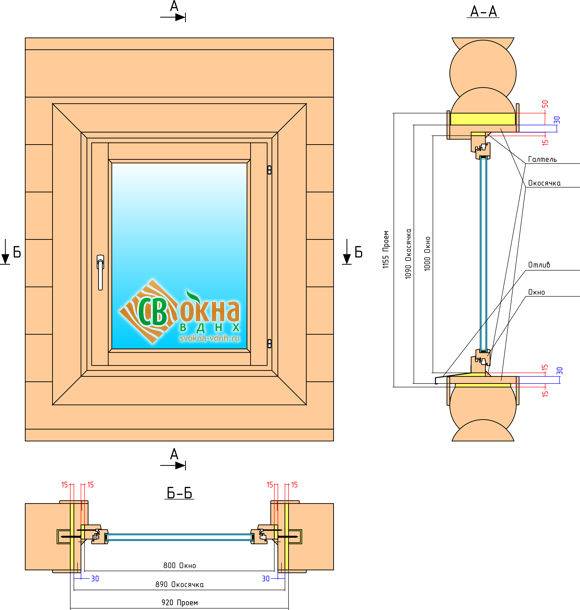

Чертеж 1. Установка деревянного окна ОСП в окосячку с подоконником и подставочным профилем.

Красным цветом выделены размеры зазоров, синим окосячки.

При данном варианте монтажа швы между окном и окосячкой слева, справа и сверху закрываются галтелями, а швы между окосячкой и стеной наличниками шириной обычно 120 мм. Наличник под подоконником может быть другой ширины по Вашему желанию, например, 70 или 90 мм. Отлив в этом случае крепится к подставочному профилю и его край сверху прикрывает окно, что исключает затекание воды под отлив.

Чертеж 2. Установка деревянного окна ОСП в окосячку без подоконника и подставочного профиля.

В этом варианте нижний шов между окном и окосячкой также закрывается галтелью. Наличник внизу обычно ставится такой же ширины, как и остальные 120 мм. Минусом такого способа является крепление отлива к окну, что не исключает попадание в стык между ним и окном воды. Для предотвращения протекания рекомендуем в этом месте использовать бесцветный силиконовый герметик

Также следует обратить внимание на то, чтобы отлив не перекрывал водоотводные отверстия в нижнем брусе коробки окна ОСП

Чертеж 3. Установка деревянного Евроокна в окосячку с подоконником.

Монтаж производится аналогично указанному на Чертеже 1 за исключением того, что паз под подоконник выполнен фрезерованием в нижнем брусе окна. В том же брусе со стороны улицы выполнен и паз под отлив, поэтому в случае Евроокон затекание воды под отлив будет отсутствовать.

Чертеж 4. Установка деревянного Евроокна в окосячку без подоконника.

Монтаж производится аналогично указанному на Чертеже 2 за исключением того, что паз под подоконник фрезероваться не будет не забудьте это указать при заказе евроокон.

Чертежи монтажа окон в окосячку в формате PDF

Размер окна и технология установки

Рассмотрим более детально, как замерить окна для замены на пластиковые в деревянном доме. Сразу подчеркнём, что данная методика измерений в бревенчатых и брусовых домах существенно отличается от аналогичного процесса в каменных строениях.

В целом, следует выделить два подхода к установке новых окон своими руками:

  • установка вместо старого окна;
  • монтаж окна с вырезанием нового оконного проёма (или с расширением старого).

Понять, как замерить окно в случае простой замены старого, совсем несложно: после того, как старая оконная рама будет полностью демонтирована, следует измерить внутренний периметр обсады и уменьшить каждый размер на величину монтажного зазора (15-20 мм).

Схема установки пластикового окна

Стоит ли менять обсаду в ходе замены старого окна на новое? Теоретически, не обязательно, но с практической точки зрения – да, стоит. Дело в том, что окно и обсадная рама – основное место появления новых мостиков холода, поэтому малейшее нарушение целостности этих зон должно сопровождаться профилактическими мероприятиями по восстановлению теплоизоляции.

В тех случаях, когда замеры пластикового окна выполняются для установки с нуля или с расширением проёма, последовательность определения размеров оконного проёма состоит из следующих этапов:

  • определяются базовые размеры (как правило, это стандартные размеры стеклопакетов);
  • к замеренным данным добавляются допуски на монтажный зазор (15-20 мм), обсаду (30-50 мм), уплотнитель (3-5 мм), толщину подоконника (до 50 мм) и на компенсационный зазор над вертикальной планкой окосячки (60-100 мм).

Если в качестве обсадной рамы используется П-образная конструкция, следует заранее измерить в вертикальных стойках глубину паза под шип и при расчёте размеров проёма уменьшить его ширину на 2 высоты шипа, а высоту – на 1 высоту шипа.

Также стоит упомянуть ещё один, менее очевидный фактор, влияющий на размер и количество окон. При сборке брусовых и бревенчатых домов часто используют такой элемент, как фиксирующий нагель, задача которого — не допустить смещения брёвен в горизонтальной плоскости и обеспечить плотное прилегание в течение всего срока усадки.

В виду чего довольно часто встречается ситуация, когда одна бригада сделала сборку сруба, исходя из предварительной схемы расположения окон, а вторая столкнулась с проблемами при попытке установить окна по новому плану.

Во избежание подобных разногласий рекомендуем ещё на этапе эскизного проектирования чётко определиться с количеством, размерами и типом окон.

Компания «Мастер Срубов» принимает заказы на все виды работ по доводке бревенчатого сруба до состояния полной готовности к финишной отделке, включая подготовку оконных проёмов для окон ПВХ. Более детально об условиях заключения договора можно узнать любым видом связи, опубликованным на странице «Контакты».

Рассчитайте стоимость покраски и утепления вашего дома прямо сейчас

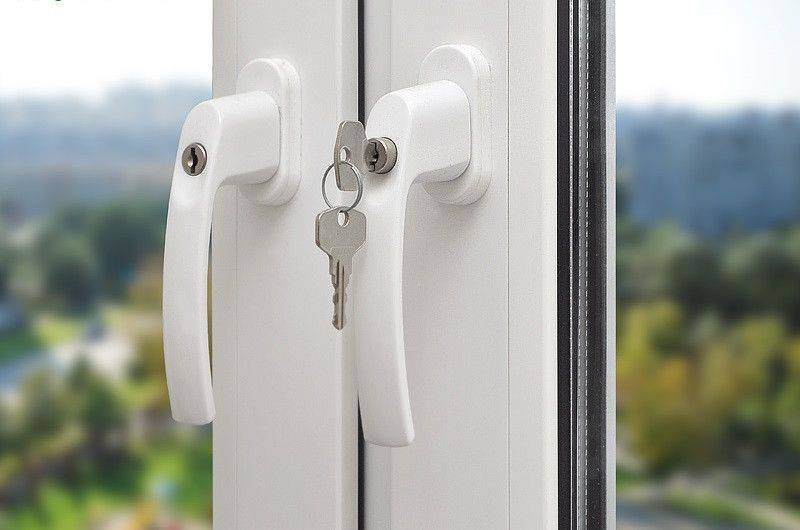

Какая фурнитура для пластиковых окон необходима

Ручки, петли, замки и все простые и сложные механизмы открывания/закрывания не должны иметь силовых деталей из пластмассы.

Косвенный показатель надежности – плавная и тихая работа фурнитуры: качественное окно открывается без усилий, ручка двигается легко, без рывков и скрипов. Также следует проверить посадку и надежность крепления шурупов в оконной раме.

Для обеспечения продолжительной работы фурнитуры ее желательно каждые полгода смазывать масляным составом, не содержащим кислот и смол.

Помимо основной, на окна можно установить дополнительную полезную фурнитуру. Например, ручку в детском окне оснащают замком с ключом: пока замок на ручке заперт, повернуть ее нельзя.

Ограничитель поворота зафиксирует окно в крайнем открытом положении. Защелка поможет держать окно приоткрытым во время сильного ветра.

Как определиться с размером оконного проема

Стандартные размеры окон для частных домов указаны в ГОСТе 11214-86. Согласно ему ширина окна может варьироваться от 870 и до 2670 мм, высота — от 1160 до 2060 мм

Размеры этих параметров полностью зависят от площади помещений, необходимого уровня освещенности, и, что очень важно, архитектурного ансамбля дома в общем. Площадь окна обычно подбирается в пропорциях к площади комнаты

Размер проема здесь диктует тип остекления, число створок и конфигурация окна.

Окна — важнейшие компоненты здания, в связи с этим они проектируются таким образом, чтоб пропорционально выглядеть на его фасаде.

Стандартные размеры окон используются во всех типовых проектах, однако в индивидуальных решениях допустимо использовать измененные размеры, позволяющие выделить оригинальный архитектурный стиль.

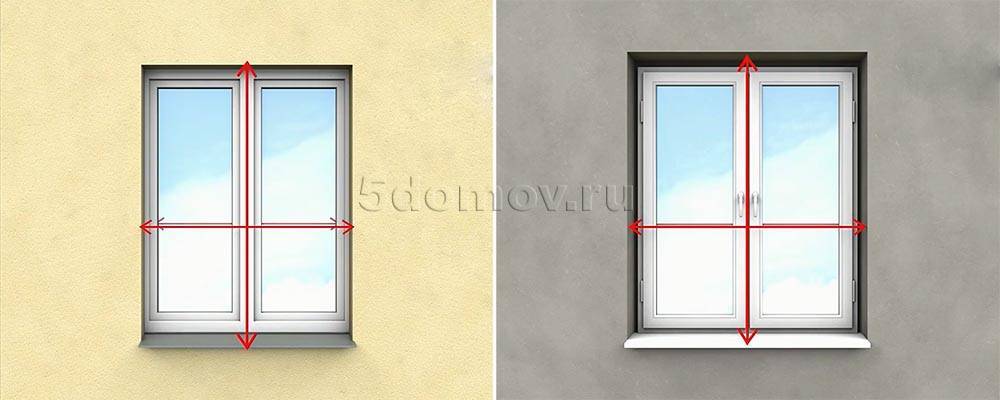

Правила замера окон

Для начала проводятся два замера окна: снаружи дома и внутри. Начинать желательно со стороны улицы. Благодаря этим замерам определяется глубина: расстояние между внешним и внутренним пределами, в которые должно укладываться окно. Само окно должно быть больше по размерам, чем выступающая наружу его доля, и вышеприведенные замеры позволяют определить как раз то, насколько именно может отличаться размер самого окна от наружной его части.

Окна замеряются сначала с наружной, а затем с внутренней стороны

В домах, у которых оконный проем не представляет собой четкую прямоугольную фигуру и перекашивается в какую-либо сторону, размер окна нужно брать с учетом этого самого перекоса. Далее необходимо провести небольшое сравнение размеров окна и проема, чтобы определить количество нужной для нанесения на внутренние откосы штукатурки, и найти возможные неточности в расчетах.

Для определения точных размеров окна может понадобиться целый ряд различных инструментов. Их желательно иметь под рукой:

  • рулетка или другое измеряющее устройство;
  • пассатижи;
  • компактный по размерам молоток;
  • предметы для черчения: линейка, резинка, несколько карандашей, тетрадь, где можно записать результаты измерений;
  • строительный уровень;
  • специально затупленная стамеска.

Максимальная погрешность проводимых измерений не должна превышать 10 миллиметров.

Оптимальное количество окон в одном помещении

Чем больше количество окон, тем легче обеспечить полноценное равномерное освещение. Как правило, одного оконного проема может быть мало для длинного и узкого помещения, так как в более удаленных от окна местах интенсивность света будет несколько ниже. С другой же стороны, если расположить проем окна вместо центра, недалеко от угла, противоположная часть помещения может быть очень темной.

В просторных и больших помещениях идеальное решение — это наличие двух окон на двух фасадах. Такие стандартные размеры окон для современного частного дома никак не помешают оформлению интерьера, дополнительно предоставляя равномерное освещение на протяжении большей части дня. Аналогичного эффекта можно достигнуть посредством установки окна в углу на юго-западе. В кухне можно себе позволить широкие и низкие панорамные окна, разместить их над зоной, где готовится еда.

В таких областях, как кладовая или ванная комната достаточно мансардного окна, небольшого окна, либо стеклянных блоков, которые установлены во внутренней стене.

Параметры остекления

Любой из параметров, необходимый для обеспечения наилучшего остекления помещения, рассчитываются на этапе проектирования, причем они индивидуальны. Самостоятельный расчет для непрофессионала довольно сложен, поэтому в качестве примера рассмотрим уже готовые результаты при падении лучей света под углом 18–30° для различных типов помещений. Комфортности освещения можно добиться при условии, что площадь остекления относиться к площади пола, как 1к 8 – 1 к 5. Иначе говоря, оконный проем должен составить 14–17% поверхности пола. В зависимости от расположения дома, его этажности угол падения света меняется, следовательно, меняется и освещенность. Поэтому при близлежащих высоких домах-соседях уменьшение освещенности компенсируют большими размерами световых проемов.

Что же касается его расположения, то здесь во внимание принимается два фактора:

  • удобство и безопасность выглядывания наружу; наличие свободного пространства над верхней кромкой, достаточного для крепления жалюзи, штор и т. д.

Выбор высоты подоконника зависит от типа комнаты:

  • для жилых – 0,7–0,9 м; рабочих – 0,9–1,0 м; гардеробных – 1,75 м; в кухне –1,25 м.

Параметры остекления

Любой из параметров, необходимый для обеспечения наилучшего остекления помещения, рассчитываются на этапе проектирования, причем они индивидуальны. Самостоятельный расчет для непрофессионала довольно сложен, поэтому в качестве примера рассмотрим уже готовые результаты при падении лучей света под углом 18–30° для различных типов помещений. Комфортности освещения можно добиться при условии, что площадь остекления относиться к площади пола, как 1к 8 – 1 к 5. Иначе говоря, оконный проем должен составить 14–17% поверхности пола. В зависимости от расположения дома, его этажности угол падения света меняется, следовательно, меняется и освещенность. Поэтому при близлежащих высоких домах-соседях уменьшение освещенности компенсируют большими размерами световых проемов.

Что же касается его расположения, то здесь во внимание принимается два фактора:

  • удобство и безопасность выглядывания наружу; наличие свободного пространства над верхней кромкой, достаточного для крепления жалюзи, штор и т. д.

Выбор высоты подоконника зависит от типа комнаты:

  • для жилых – 0,7–0,9 м; рабочих – 0,9–1,0 м; гардеробных – 1,75 м; в кухне –1,25 м.
