Модуль GSM и автоматика для управления отопительными котлами

Элементы, входящие в состав системы управления котлом отопления

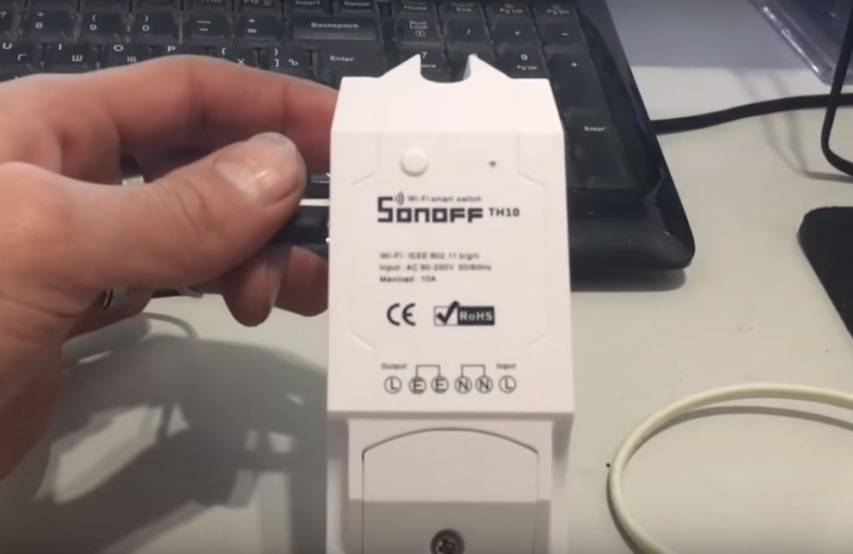

Основным элементом системы может стать модуль марки Sonoff TH10. Данный прибор изготавливается в Китае, и приобрести его можно на АлиЭкспресс за какие-то 900 рублей.

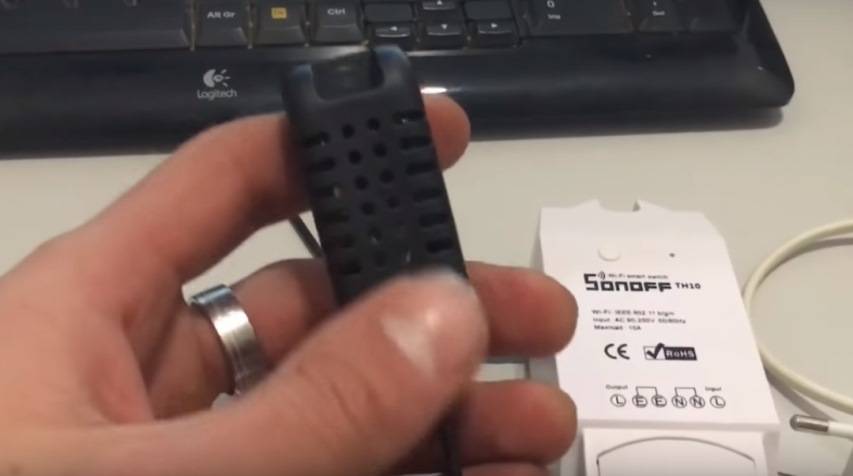

К прибору подключается электронный термометр.

В нижней части корпуса прибора Sonoff подключаются необходимые для работы кабели. Все подключения выполняются по схеме, изображенной в нижне части корпуса. Один из кабелей – это шнур питания с обычной 2-штырьковой вилкой. Вторым проводом прибор Sonoff соединяется с пускателем.

Предназначение прибора Sonoff TH10 состоит в том, чтобы по команде, получаемой со смартфона, подавать питание на пускатель или отключать его. Как понятно по его маркировке, прибор способен выдержать ток не более 10 А или нагрузку в 2,2 кВт.

Этим прибором нельзя пользоваться как обычным дистанционно управляемым выключателем. Если его использовать таким образом, то напряжение 220 В будет подано сразу на плату газового котла, от чего она однозначно сгорит.

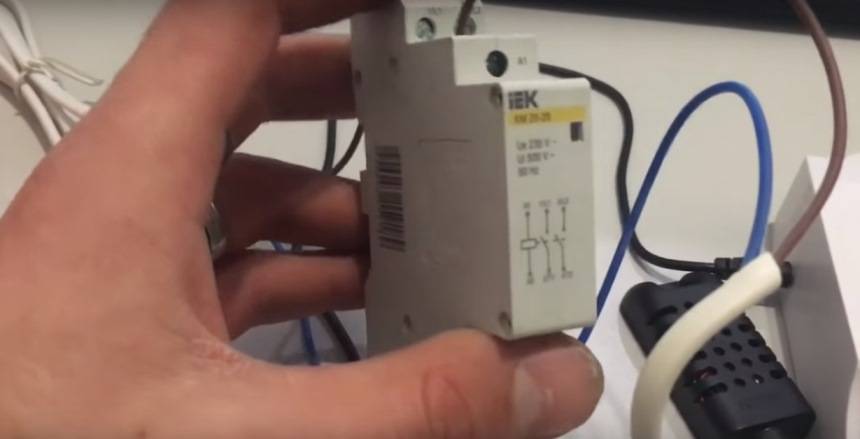

Чтобы этого не произошло, в состав самодельной системы входит пускатель. Это несложное устройство стоит порядка 200-300 рублей. И купить его можно в любом магазине электротоваров.

В пускателе имеются две пары контактов. При запитывании первичных контактов вторичные контакты устройства замыкаются. Причем напряжение на вторичных контактах отсутствует.

Что же касается термостата газового котла, то, как известно, он замыкает или размыкает контакты, подавая напряжение питания или отключая его.

Дистанционное управление газовым котлом

Вся современная техника предусматривает возможность дистанционного управления, причем не только с пульта, а и со смартфона. Это очень удобно и дает возможность перед приездом хозяев включить в доме более комфортный режим.

Схема электронного устройства дистанционного управления газовым котлом предполагает наличие следующих составляющих:

  • GSM-модуль, установленный в агрегате;
  • комнатные или уличные датчики;
  • антенна для принятия сигналов;
  • аккумулятор, который обеспечивает питание, если нет напряжения в сети.

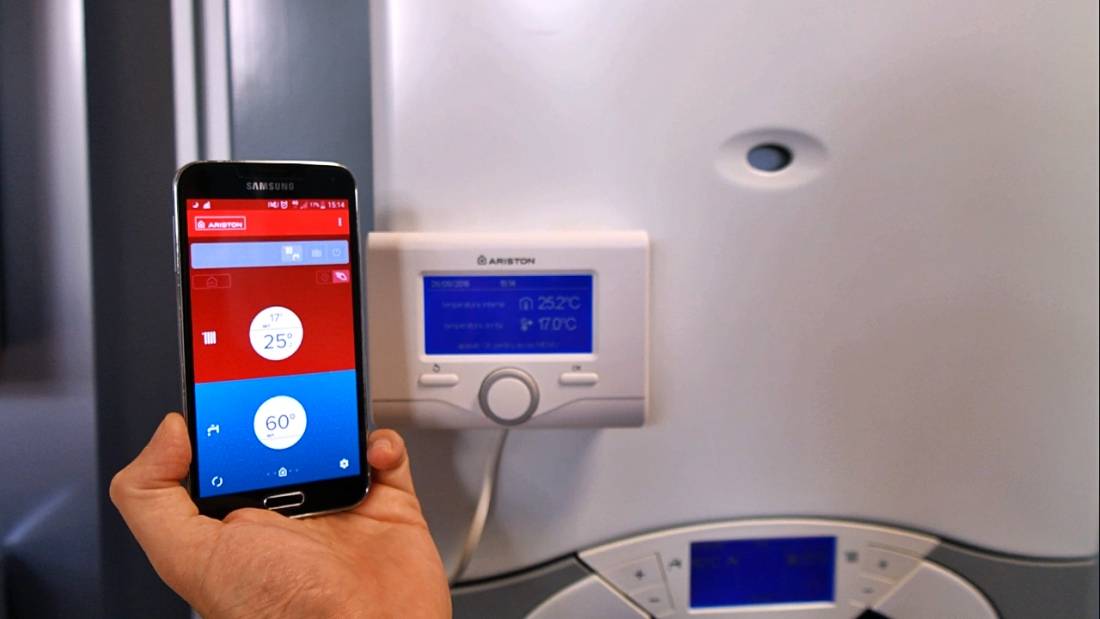

Чтобы управлять своим газовым котлом со смартфона, нужно установить на него специальное приложение. Оно подходит для версий ОС более iOS 4.3 и Android 2. После установки соответствующего приложения появляется возможность управлять агрегатом посредством отправки СМС со смартфона.

Посредником между смартфоном и газовым агрегатом является GSM-модуль. Он передает заданные режимы и в случае чего сообщает об аварийных ситуациях. Существуют модули разной степени сложности: с простейшими функциями бюджетных котлов, позволяющие работать с несколькими агрегатами.

Автоматическое управление позволяет контролировать множество характеристик. Их количество зависит от типа модуля и модели смартфона. Стандартные действия, которые можно произвести с телефона – это включить или выключить котел, установить желаемую температуру, получить код ошибки.

Самые современные устройства дают возможность передавать отопительному агрегату множество действий:

  • переход на летний, зимний, экономный режимы;
  • регулирование температуры ГВС;
  • задание температуры для каждого помещения;
  • отчет о расходе энергоносителя;
  • программирование по времени суток.

Контроль за состоянием газового котла осуществляется с помощью множества датчиков:

  • давления газа;
  • температурные сенсоры воды на входе в котел и на выходе из него;
  • температуры в помещении и на улице;
  • сенсор пламени;
  • фиксатор силы тяги.

Дистанционное управление позволяет оперативно вносить корректировки в отопление дома, что существенно экономит топливо.

Электрическая схема газового котла включает блоки электронных плат и их радиоэлементов. Можно рассмотреть пример схемы типичного агрегата Ariston UNO 24MFFI, которая отображает расположение элементов котла.

А – регулятор температурных режимов.

А11 – датчик пламени.

В – кнопка, позволяющая сбросить ошибку и осуществить перезагрузку устройства (Reset).

С – включение/выключение (Power).

D – переход в режим «Комфорт».

Е – регулятор температуры горячего водоснабжения.

F, G, H, I – светодиоды, которые показывают неисправности или определенные рабочие режимы.

J – разъем для подключения термостата.

K – реле подачи питания насоса.

L – реле питания трехходового клапана.

M – реле управления вентилятором.

N – реле газового клапана.

O – разъем управления пульта ДУ.

P, Q, R, S – перемычки, отвечающие за искрообразование, воспламенение, выбор температуры и плавного воспламенения с максимальной мощностью.

T – двухпроводной разъем внешнего термостата и управление заданной температурой.

U – блок питания электронной схемы.

Особенности устройства газового котла

Регулятор температуры газового котла – назначение и виды

Соединение CN301 контактной колодки, к которой подключается газовый клапан, циркуляционный насос, трансформатор и привод трехходового клапана.

К разъему CN201 подводятся термодатчики воды на подаче и «обратке», датчик дымохода, сенсор протока воды.

Разъем CN102 в положении А отвечает за настройку мощности воспламенения горелочного устройства. В процессе настройки красный сенсор будет моргать.

Перемычка CN101 на А выключает задержку возгорания, в положении В – включает опоздание на 2 мин.

CN104 – устанавливает работу в различных температурных диапазонах: А – 35-45ºC, В – 43-82ºC.

CN100 отвечает за настройку максимальной мощности агрегата.

Управление котлом gsm – как это работает

Управлять GSM модулем можно не только телефоном с ОС Android или OIS Apple, а и простым кнопочным аппаратом.

Итак, мы разобрались, что такое gsm модуль, теперь поговорим о том, как он работает. Допустим, у вас есть загородный дом, который обогревается двухтрубной герметичной системой отопления с газовым котлом. Чтобы контур не разморозился, в качестве теплоносителя используется антифриз – это незамерзающая жидкость, которая при минусовых температурах загусает. При этом чтобы антифриз стал опять жидким его нужно постепенно прогреть, что занимает некоторое время.

К котлу подключен gsm модуль для включения электричества и контроля температуры теплоносителя. Отправив смс на симку, установленную в контроллере, вы подаете команду на включение нагревателя и выставляете температуру теплоносителя на 40 градусов, так как незамерзающую жидкость нужно нагревать постепенно. Когда котел нагреет антифриз до установленного уровня вам придет оповещение и вы уже можете выставлять рабочую температуру теплоносителя.

Преимущество использования удаленного управления системой отопления в том, что вы можете прогреть помещение до своего прибытия. Уже не придется мерзнуть несколько часов, пока загородный дом прогреется.

Подытожим алгоритм работы:

  • за несколько часов до прибытия вы шлете на контроллер смс с командой на включение;
  • устанавливаете необходимую температуру;
  • модуль подает команды на нагреватель согласно выбранных вами установок и показаний термодатчиков.

Процесс происходит в автоматическом режиме, все, что нужно для бесперебойной работы – это стабильное электрическое напряжение. Но даже если электричества нет, работа энергозависимых приборов отопления возможна от источника бесперебойного питания, а в gsm модуле есть резервная батарейка.

Преимущества систем дистанционного управления

Для начала необходимо определить способ предстоящего дистанционного управления, котлом отопления, выбрав один из двух вариантов. В первом случае управление котлом осуществляется через интернет, для чего необходимо иметь интернет-подключение. Во втором случае эту миссию выполняет сотовая связь, что больше подходит, для дома находящегося на удалении от городских коммуникаций.

Управление при помощи интернета

В случае установки удаленного управления газовым котлом при помощи интернета, можно получить серию дополнительных преимуществ.

После монтажа, в систему отопления, необходимых элементов контроля открываются следующие возможности:

  • удаленный контроль различными функциями котла отопления, включая режимы работы циркуляционного насоса;
  • установив необходимое количество датчиков, можно определять различный температурный режим для нескольких зон;
  • удаленная координация горячего водоснабжения, в случае установки двухконтурного котла;
  • круглосуточный контроль над текущим состоянием работающей системы отопления;
  • максимально экономичный расход топлива, ведь при длительном отсутствии нет необходимости поддерживать привычный микроклимат.

Указные преимущества составляют лишь базовый набор возможностей, предоставляемых для отдельной системы отопления. При желании контроль над внутренней температурой дома можно перевести на следующий уровень, применив более разностороннюю версию, использующую интернет-шлюз и автоматизированный узел управления системой отопления.

В этом случае появится возможность дополнительно управлять тэнами, масляными радиаторами или электрическими конвекторами. Кроме прочего в перечень систем для дистанционного управления котлом может войти пожарная сигнализация, что не будет лишним, если дом построен из дерева.

Управление при помощи сотовой связи

Альтернативой для узла управления системой отопления загородного дома служит GSM модуль, действующий от сотовой сети. Удаленное включение при посредстве СМС сообщений, с целью передачи информации на щит управления водогрейного котла, имеет персональные преимущества:

  • небольшие габариты устройства, взаимодействующего со смартфоном;
  • мобильность – расположенность к установке в любом подходящем месте;
  • простота эксплуатации;
  • для страховки можно использовать сразу две линии связи, устройство рассчитано на установку дополнительной СИМ-карты.

Такое приспособление находит применение в случае отсутствия возможности подключиться к интернету. Это качество позволяет применить блок дистанционного управления газовым котлом даже в отдаленных районах.

Несколько важных моментов

В среднем, для работы GSM блока ежемесячно необходимо около сотни Мб интернет-трафика. Ошибки и перебои в работе могут привести к сбоям в работе системы. Потому стоит внимательно следить за регулярностью платежей или подключиться к тарифу, предполагающему безлимитное использование интернета.

Еще один важный момент – сторонние СМС могут негативно влиять на работу отопительной системы. Поэтому будет нелишним связаться с оператором и попросить отключить все рекламные рассылки. Лучшим выходом из этой ситуации станет покупка и применение новой симки, номер которой не знает никто. Это поможет исключить значительную часть неформатных СМС, которые могут стать причиной сбоя.

GSM управление котлом отопления СМСками происходит при помощи приложения, в котором можно контролировать состояние вашего отопления

Есть модели, которые дистанционное управление котлом отопления могут осуществлять как через интернет, так и при помощи СМС.  Такая автоматика может работать в нескольких режимах:

  • Автоматический. Режим, при котором gsm контроллер отопления способен обеспечить выполнение перечня установленных программ, анализируя информацию, поступающую от внешних датчиков.
  • СМС. При получении сообщений, которые передает датчик контроля температуры дома через телефон, контроллер может перенастроить отопительную систему в соответствии с этими параметрами.
  • Предупреждающий. Отправление пользователю тревожных СМС-сообщений при возникновении аварийных ситуаций (нарушении герметичности систем водовода или утечки газа).
  • Обеспечивающий дистанционное управление прочими системами и устройствами, включая подачу горячей воды, проверку системы освещения и проч.

Очень даже интересный вариант. Такое оборудование стоит дороже, но дает возможность выбирать более удобный и/или более надежный вариант работы.

Как работает GSM модуль

Благодаря использованию модуля пользователь получает максимально полную информацию с наружных датчиков, подключенных к контроллеру с помощью портов. Есть несколько способов управления котлом, обмена данными и изменения температурного режима:

  • через СМС-сообщения;
  • через мобильное приложение;
  • голосовыми командами;
  • при помощи сайта производителя.

Для удобства пользователей модуль может «отчитываться по SMS» не только хозяину, но и другим членам семьи. Вы сможете подключить от 2 до 10 номеров, в зависимости от модели оборудования

Контролируя температуру в комнатах, GSM модуль также может быть дополнен и вспомогательными датчиками – к примеру, для сигнала о затоплении, воспламенении, проникновении посторонних и проч. Благодаря своевременным оповещениям на сотовый отреагировать можно максимально быстро. А это, в свою очередь, помогает сэкономить деньги, в особенности – в случае разморозки контура или срабатывании вспомогательных датчиков.

Пользователь GSM модуля удалённо контролирует систему отопления при помощи мобильной связи, устанавливая или меняя необходимые температурные показатели

Дистанционное управление котлом отопления

Экстренно корректировать работу прибора, быстро принимать решение нужно, если:

  • погодные условия резко изменились;
  • есть риск того, что отопительный контур будет заморожен;
  • есть перебои с подачей газа либо случилась его утечка;
  • теплоноситель протек;
  • отключилась подача электричества;
  • система теплого пола неправильно функционирует;
  • резко повысилось давление;
  • газовая горелка потухла;
  • отопительное оборудование перегрелось.

Принцип действия и варианты использования системы GSM

В данную связку входят приборы дистанционного контроля, работающие в тандеме с планшетами, мобильными телефонами, компьютерами. GSM внедряется в автоматику котла, сигнал передает SIM-карта, для которой предусмотрен специальный разъем.

В настройки прибора можно включить несколько контактных номеров, посредством которых будут передаваться указания. Команды поступают в виде обычных SMS-сообщений, их расшифровывают согласно инструкции. Если в доме уже функционирует отопительное оборудование, не оснащенное удаленным управлением, его можно приобрести отдельно.

Котел, имеющий подобное дополнение, функционирует автономно, в систему входят микропроцессор, радиомодуль и многочисленные сигнализаторы, отслеживающие перегрев, скачки давления, любые аварийные ситуации, связанные с заливанием, появлением угарного газа. Компоненты дистанционного управления котлом внедряют в систему «умный дом».

Ключевыми функциями блока GSM являются прием указаний о запуске оборудования и передача сведений о возникающих ошибках. Выполняются следующие задачи:

  • всесторонняя координация работы котла;
  • выставление параметров температурного режима;
  • запуск дополнительных агрегатов;
  • удаленное включение и выключение системы;
  • передача сведений о работе отопительных приборов.

Схема может быть настроена так, чтобы в экстренной ситуации уведомления направлялись на все номера, занесенные в настройки контроллера. Программы позволяют составить собственное расписание работы котла, задать фиксированные температурные отметки. В передовые модели включена функция голосового меню.

Комплектация определяется брендом и моделью, но в стандартный набор обычно входят детали:

  • контроллер, имеющий несколько входов и функционал для расширения за счет дополнительных приборов. Бюджетные модели содержат 2-3 рабочих режима, в премиум классе количество программируемых команд исчисляется десятками;
  • 2-10 температурных датчиков, устанавливаемых в доме и на улице;
  • GSM-антенна, транслирующая сигнал. Она обеспечивает непрерывный контакт с вышками сотовой связи и владельцем отопительной системы, в то время как реле отвечает за возможность ответа от человека;
  • дополнительные датчики могут отслеживать возгорание, движение в доме и на территории, их подбирают в соответствии с запросами;
  • аккумулятор отвечает за автономную работу в течение 5-48 часов, он незаменим при частых обрывах линий электропередач;
  • мастер-ключ защищает систему от постороннего вмешательства, позволяет устанавливать и снимать блокировки.

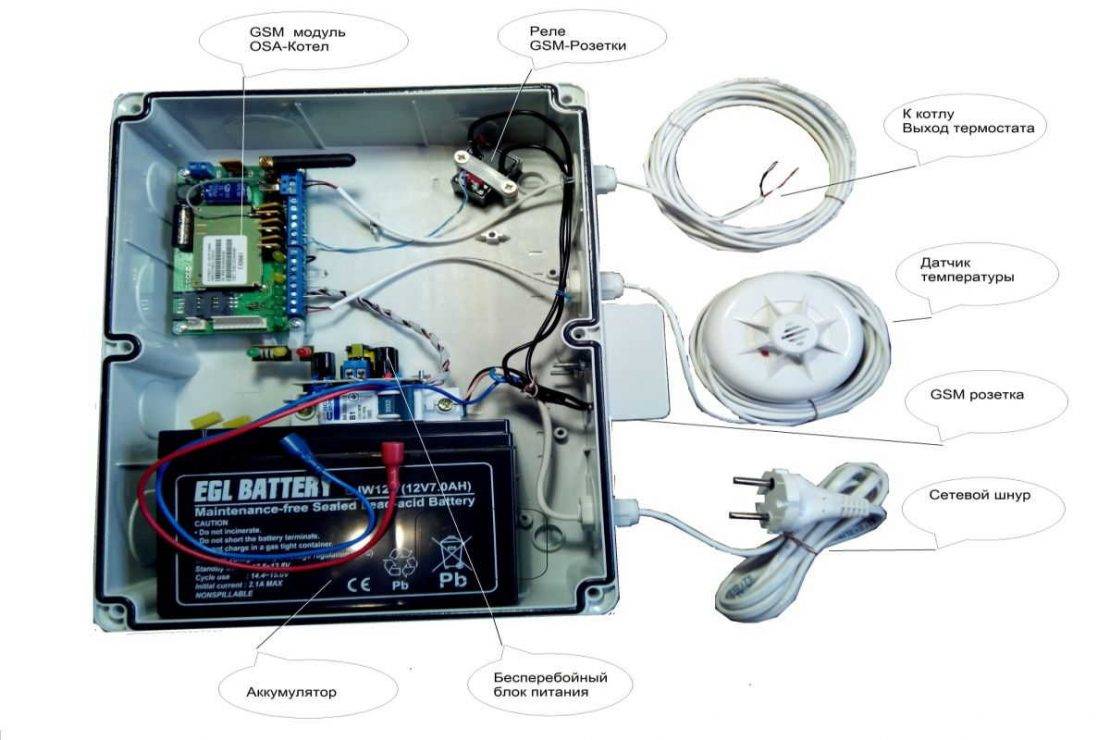

Как выглядит GSM система управление котлом Также в набор могут входить бухты проводов, сенсорный экран, переходные колодки для соединения с котлом, считыватель электронных ключей.

Популярные модели

GSM-сигнализация Sapsan

GSM-модули необходимо подбирать в зависимости от типа котельного оборудования и предъявляемых требований к контроллеру.

Самыми известными моделями являются:

  • Кситал GSM с модификациями 4Т, 8Т и 12Т.
  • Sapsan Pro 6 – для любого котельного оборудования, подключение 10 номеров.
  • Telcom 2 – только для De Dietrich, до 5 номеров.
  • Vitocom 100 – только для Viessmann, можно подключить не более двух номеров.
  • Logomatic PRO GSM – только для Buderus, максимальное количество номеров – 16 штук.

Система контроля «Кситал»

На рынке GSM-сигнализаций для отопительного оборудования бесспорным лидером является система Кситал.

Это мощная комплексная система удаленного управления, поскольку во многих случаях охватывает не только отопление, но и безопасность жилища.

Модуль аккумулирует данные о температуре в помещении, бассейне, давлении в контурах, собирает показания от датчиков безопасности, одновременно регулирует температурный режим помещения в заданном диапазоне.

GSM-модуль для котла Кситал 4Т

Существует несколько модификаций Кситал – GSM-4Т, GSM-8Т и GSM-12Т. Они отличаются между собой количеством контрольных зон – 4, 8 и 12.

В каждый прибор аналоговый термодатчик, а также по пять внешних цифровых датчиков, которые непрерывно ведут измерение температуры. Через 30 секунд после срабатывания датчиков, Кситал отправит по телефонным номерам сообщение (можно настроить отключение оборудования при срабатывании сигнализации).

Пользователи могут регистрировать до 10 номеров, в том числе и обычных – городских.

Порядок запуска

Первоначальный запуск системы довольно прост, нужно только выдержать последовательность действий:

  1. Вставить в контроллер чистую sim-карту.
  2. Включить в электрическую сеть адаптер питания.
  3. Позвонить по мобильному телефону на номер вставленной sim-карты.

Контроллером создаются начальная настройка, шаблоны списков рассылки голосового дозвона, с помощью АОНа в них будет внесён и номер вашего телефона. Запуск системы завершён.

Примерно через минуту можно сделать контрольную проверку. Для этого снова позвонить на sim-карту контроллера. После сброса звонка должно прийти ответное sms-сообщение с информацией о температуре в котле и в помещении, состоянии входов контроллера, наличие сети и взятии объекта под охрану.

В комплекте поставки «Кситал» предусмотрен аккумулятор, с помощью которого модуль может продолжать работу при отключении от электрической сети. Рекомендуем заблаговременно обзавестись бесперебойником для газового котла, так как аккумулятора модуля хватает лишь на короткое время.

Максимальная эффективность работы всей системы обеспечивается не только оптимальной схемой её подключения и наличию автоматики, но и от места установки и технических параметров батарей отопления. В этом смысле вертикальные радиаторы отопления обладают множеством преимуществ.

Какую программу выбрать для гидравлического расчета системы отопления?

Преимущества и недостатки GSM устройства

Вот что получит клиент, подключив GSM модуль:

Безопасность. Главная цель GSM модуля – контроль системы отопления и дополнительного оборудования, своевременное информирование об уже случившихся или возможных поломках. Подключив, например, дополнительный датчик бьющегося стекла, сможете оперативно среагировать, если в дом забрались воры.

Комфорт. Управление ключевыми показателями отопления и связанных с ним систем без физического присутствия потребителя рядом с ними. Например, возвращаясь домой, без проблем заранее прогреете воду в бойлере до необходимых показателей или увеличите температуру во всём доме, отправив одно сообщение.

Экономия. Когда никого нет дома, то температура может быть самой минимальной, и вы, таким образом, сократите платёж за тепло на существенную сумму. А отсутствие постоянной нагрузки на систему отопления поможет продлить жизнь котлу, бойлеру и др. оборудованию.

На схеме видны все преимущества модуля, которые получает его владелец. Они реализуются через грамотные настройки прибора и корректное подключение

Благодаря этим трём преимуществам и формируется товарная привлекательность модуля.

И у GSM оборудования есть и свои недостатки. Основополагающим, конечно, является высокая цена устройства. Пользователи отмечают необходимость постоянного контроля денежного баланса сотовой связи, зависимость от работы оператора и покрытия (что особенно неудобно для владельцев домов за городом или в отдалённых от мегаполисов посёлках). Также неудобны сложность самостоятельного подключения и дополнительные траты на монтаж.

Лучшие модели GSM-модулей для дистанционного управления отопительными котлами

Рассмотрим несколько актуальных моделей устройств, доступных на сегодняшний день для покупки.

КотелОК 2.0

Простая, недорогая и надежная модель российского производства. Стоимость изделия варьируется от 5 000 до 6 500 рублей.

Состоит из следующих компонентов:

  • GSM-блок с антенной;
  • панель управления;
  • датчик.

Панель управления имеет широкий монохромный дисплей и четыре кнопки настройки. Хорошая антенна GSM обеспечивает хорошее качество сигнала.

Главный недостаток прибора:

управление с помощью SMS-команд (приложение отсутствует). Это не очень удобно.

Главное достоинство КотелОК 2.0:

возможность тонкой регулировки температуры системы отопления. Ее можно изменить вплоть до 0,1 о С.

Телеметрика 3

Компактный и удобный GSM-модуль. Имеет большой и максимально информативный монохромный жидкокристаллический дисплей. Управление осуществляется с помощью трех физических кнопок, которые расположены под экраном.

Главный плюс девайса

Универсальность. Его можно подключить не только к котлу, но и к любому другому устройству (например, кондиционеру).

Минус

Отсутствие комплектной наружной антенны. Конечно, возможна установка сторонней. Но это дополнительные расходы. Которые совершенно неуместны при высокой цене прибора (порядка 9 000 – 10 000 рублей).

Оптима-1 Тепломонитор

Простое, надежное и удобное в использовании устройство. Состоит из пары термостат – GSM-модуль. Умеет работать с несколькими котлами одновременно. Также возможно подключение к системе сигнализации.

Предусмотрено программирование на ближайшие семь дней для использования в автоматическом режиме. Есть защита от замерзания, что позволяет применять модель в условиях отрицательных температур.

Благодаря наличию в комплекте выносной антенны обеспечен устойчивый прием сигнала со смартфона владельца с почти полным отсутствием перебоев.

Главный минус устройства

Недостаточно информативный интерфейс. Дисплея тут нет. Вместо него используются индикационные светодиоды. Понятно, что всю нужную информацию с их помощью отразить затруднительно.

Стоимость прибора – от 8 500 до 9 000 рублей.

Лучшие устройства по соотношению цена-качество

Учитывая возросший спрос на модули для газовых котлов, не стоит ориентироваться только на их стоимость. Большой спрос всегда активизирует мошенников. Увеличивается вероятность того, что дешевый аналог производился в одном из подвалов Поднебесной.

Существует множество известных брендов, а также компаний с менее звучными именами, которые поставляют на рынок качественное, сертифицированное оборудование. Наличие сертификата и гарантии – залог надежности оборудования высокого качества.

Среди наиболее надежных компаний, предлагающих модульные системы по доступной цене, можно выделить лидеров:

  • Vaillant;
  • Micro Line;
  • Viessmann;
  • Buderus;
  • Протерм;
  • Телеметрика;
  • Кситал;
  • Эван.

Zont h 1v

Среди популярных бюджетный моделей можно выделить модуль GSM zont h1, произведенный компанией Vaillant. Это термостат небольшого размера для подключения к котлу отопления.

Оборудован собственным слотом для сим-карты, пультом управления. Воспринимает команды с любого смартфона, планшета или стационарного компьютера. Имеется система антизаморозки на тот случай, если жильцы дома уезжают на длительное время. Весь период их отсутствия система находится под надежной защитой, ее размораживание исключено даже при высоких морозах.

Protherm

Еще одна востребованная модель для котла – Protherm. По стоимости модули данной марки даже ниже предыдущих. Совместим с одноименными котлами. Может работать с моделями других производителей. Имеет фиксированные режимы – эконом и комфорт. Самостоятельно следит за температурными показателями. Корректирует работу отопительной системы на основании заданных ранее параметров. Оповещает владельца в случае возникновения опасных или нестандартных ситуаций. Совместим с другими датчиками. Осуществляет контроль на движение, задымленность или утечку газа. О чем моментально оповещает владельца.

КотелОк

Бюджетная, но достаточно функциональная модель. Модуль дистанционного управления предоставляет возможность настроить систему всего за одну минуту. Для настройки достаточно совершить всего один звонок на сим-карту, которая имеется в модуле. В комплекте всего один термодатчик с возможностью подключения одного или нескольких аналогов. В автоматическом режиме сохраняет заданные параметры на протяжении недели и оповещает владельца в случае непредвиденных сбоев для своевременного удаленного решения задач любой сложности.

Эван gsm climate

Модуль предназначен для дистанционного управления котлами и отопительной системой. Есть возможность с его помощью создавать комфортную температуру для каждого помещения в отдельности, регулировать систему теплого пола. Удаленная недельная настройка для оптимального потребления газа и электричества. Также осуществляет контроль над техническим состоянием котла, всей системы, оповещая владельцев о возможных проблемах и методах их устранения.

Телеметрика т3

Модель позволяет осуществлять дистанционное управление котлом при помощи смартфона. Для его оптимальной работы достаточно одного датчика для помещения и одного наружного. В случае нарушений со стороны работы котла или сбоях/отключениях электросети, владелец мгновенно получает сообщение с предлагаемыми вариантами для устранения.

Умный часовой 4

Портативный, с приятным дизайном модуль предназначен для дистанционного управления котлом, теплым полом. Поддерживает оптимальный температурный режим по заранее заданным параметрам. Управление осуществляется дистанционно при помощи собственного смартфона. Оснащен системой экстренного оповещения в случае возникновения непредвиденных ситуаций. Встроенный микрофон позволяет контролировать ситуацию в собственном доме в момент отсутствия владельцев.

Кситал gsm 4т

Готовое решение для постоянного контроля над температурой, напряжением, давлением системе отопления. Настраивается быстро при помощи смс оповещений. Совместим с различными газовыми и электрическими котлами.

Комплектация и функции устройства

У разных производителей комплектация прибора отличается. Набор функций зависит от модификации устройства.

Агрегат стандартной комплектации имеет следующие элементы:

  1. GSM контроллер или модуль. Это устройство с множеством входов и возможностью подключения дополнительных функций. Бюджетные модификации имеют только несколько стандартных режимов работы и функций. Дорогой контроллер управления отоплением дома имеет встроенный регулятор управления, который позволяет задавать параметры работы котла на неделю вперед.
  2. Переносные датчики температуры устанавливаются в разных помещениях. Также есть наружные датчики. Их количество варьируется от 2 до 10 и зависит от разновидности модуля. В обычном жилом доме хватить пяти датчиков, причем один устанавливается за пределами постройки.
  3. GSM-антенна позволяет усиливать сигнал и обеспечивает непрерывную связь с пользователем и вышками сотовой сети. Для реализации обратной связи с владельцем установлены реле (не более трех штук). К прибору прилагается руководство пользователя, в котором указываются коды обратной связи, а также штатных и внештатных ситуаций.
  4. Некоторые агрегаты дополнительно укомплектовываются литий-ионным аккумулятором. От этого устройства зависит длительность независимой работы оборудования. При перебоях с подачей электроэнергии прибор автоматически переходит на работу от аккумулятора. Минимальной емкости этого устройства должно хватать на 5 ч работы прибора. Оптимальный вариант – автономная работа до двух суток.
  5. Мастер-ключ нужен для того, чтобы в работу системы не могли вмешаться посторонние. Только с его помощью вы можете снять установленные блокировки.

В зависимости от потребностей пользователи могут докупать датчики возгорания или движения, которые тоже необходимы в доме во время отсутствия владельцев. Также в комплектацию входят соединяющие провода, колодки для подключения к нагревательному оборудованию, сенсорный экран, устройство для считывания электронных ключей.

Прибор имеет следующие базовые функции:

  • С его помощью запускают и останавливают отопительную систему.
  • Дистанционное управление котлом. Можно включать, отключать и перезапускать отопительное оборудование, а также другие приборы в составе сетей отопления.
  • Пользователь может менять параметры работы нагревательного оборудования, отправив СМС с определенным кодом.
  • GSM-модуль будет регулярно отправлять владельцу дома сообщения на мобильный телефон с информацией о состоянии котла, аварийных ситуациях, параметрах работы, температурном режиме.
  • Если подключены датчики оперативного реагирования на движение, пожар или затопление, то будут приходить уведомления и об этих внештатных ситуациях. Интеллектуальные системы могут сами отключать оборудование по причине утечки газа.
  • Защита от скачков напряжения.
  • Автономный режим работы от аккумулятора в случае отключения электроснабжения.
  • Повышение срока службы отопительного оборудования за счет уменьшения нагрузки на него и своевременной регулировки параметров.

Также есть дополнительные функции, которые намного упрощают использование модуля:

  1. Для установки новых датчиков к прибору можно подключать другие реле.
  2. Можно запускать дополнительное оборудование в системе отопления и управлять его работой дистанционно при помощи мобильного телефона.
  3. В нагревательном оборудовании на твердом топливе легко контролировать давление.
  4. При использовании агрегатов, функционирующих на жидком топливе, можно отслеживать количество солярки в баке.
  5. В котлах на пеллетах вы сможете определять качество и подсчитывать количество топлива в отсеке.
  6. При помощи дополнительных функций легко проверять фидер котла.
  7. Также умное отопление дома позволяет включать аварийную сирену.

После монтажа дополнительных датчиков GSM-модуль может отслеживать движение в помещении, например, после его взлома. После установки противопожарных датчиков агрегат оценивает задымленность помещения. Монтаж датчика протечек обеспечит быстрое перекрытие подачи воды в дом в случае протечки.

Функции gsm-модуля

Каждый конкретный модуль имеет разное количество функций, которые зависят от:

  • числа каналов, и соответственно, датчиков, которые можно подсоединить;
  • особенностей дистанционного управления и контроля;
  • возможности регулировать параметры отопления.

Стандартный набор датчиков осуществляет сканирование температурного режима, давления, наличия угарного газа. При настройке вспомогательных — вы сразу получите расширенный функционал. Подобные датчики могут цифровыми или аналоговыми.

  • включение/отключение всей отопительной системы;
  • возможность включить или выключить котел, выполнить перезагрузку самого устройства или вспомогательных приборов;
  • получение сведений о состоянии котла ежедневно, информация приходит в виде мобильных сообщений. В сообщениях будут содержаться следующие данные: температура, параметры работы оборудования, в случае возникновения внештатных и аварийных ситуаций — они тут же будут отображены;
  • дистанционное изменение настроек функционирования электрического котла, интенсивности температуры во всем доме или в отдельной комнате;
  • во избежание подключения третьих лиц для сим карты вы можете задать пин-код;
  • контроль стабильности электрического напряжения (ваш агрегат будет защищен от резких перепадов энергии);
  • контроллер функционирует в автономном режиме (обеспечивается это аккумулятором). В случае отключения электричества модуль продолжит работу на аккумуляторе.

Помимо основных функций у модулей, есть и ряд вспомогательных:

  1. При желании пользователь может осуществить подключение дополнительного реле.
  2. Включение аварийной сирены.
  3. Запуск вспомогательного оборудования и возможность осуществлять управление им на дистанции при помощи гаджета.

Комнатный термостат Protherm ZONT H-1V

Устройство и принцип работы GSM-модуля для котла

По сути, GSM-модуль представляет собой вариацию мобильного телефона, поскольку использует тот же протокол связи.

Принцип работы прибора выглядит следующим образом:

  • с помощью SIM-карты устройство подключается к сети GSM;
  • затем оно соединяется со смартфоном;
  • с гаджета можно подать сигнал на прибор;

модуль после получения сигнала изменяет настройки котла (повышает или понижает температуру, включает, выключает).

Сам модуль состоит из следующих конструктивных элементов:

  • Термостат. Управляет температурой котла и подает сигнал на смартфон владельца о ее изменении. Многие модели позволяют задействовать и другие способы оповещения (световые, звуковые сигналы).
  • Крепеж. База для монтажа приспособления. Обычно предназначена для установки на вертикальной стене.
  • Блок питания. Элементы модуля не рассчитаны на работу со стандартным напряжением бытовой электрической сети. Поэтому им необходим блок питания. Обычно рабочее напряжение прибора составляет 9 В или 12 В.
  • Антенна. Позволяет принимать сигналы в диапазон GSM, с помощью которых осуществляется управление модулем.
  • Датчик. Определяет температуру котла и передает полученную информацию на термостат для дальнейшей обработки и уведомления владельца. Большинство датчиков способны работать при t от -50 о С до +99 о С. Это позволяет использовать их практически в любых условиях.
  • Резервный источник питания. Представляет собой батарею или аккумулятор. Предназначен на случай отключения подачи электрической энергии или поломки блока питания. Обеспечивает продолжительную автономную работу устройства с полным сохранением функционала.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Еще один необъемлемый элемент GSM-модуля для управления котлом – SIM-карта. Ведь именно с помощью нее прибор подключается к мобильной сети. Но ее придется приобретать отдельно. Некоторые производители кладут SIM-карту с подходящей тарификацией в комплект, но это редкость.

Режимы работы

Большинство существующих моделей устройств имеют два режима работы:

  • Автоматический. Владелец прибора задает необходимые настройки, а девайс работает в соответствии с ними. Например, можно задать отключение котла при достижении определенной температуры и повторное включение после остывания.
  • Ручной. В этом случае управление осуществляется полностью вручную. Для этого используют смартфон.
  • Тревожный. По сути, это тот же автоматический режим. Но с одной оговоркой – система оповещает пользователя в случае чрезвычайных ситуаций (например, неожиданного повышения температуры сверх допустимых значений или самопроизвольного отключения котла).
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
