Схема двухтрубной отопительной системы для частного дома

Виды двухтрубной системы отопления

Основные виды двухтрубной схемы отопления

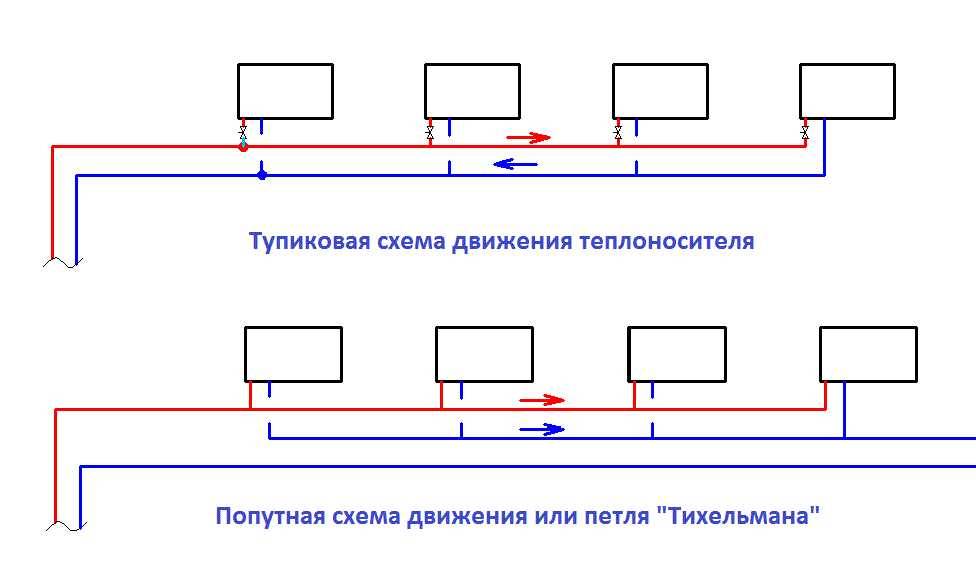

Тупиковая схема двухтрубной системы является более популярной, чем петля Тихельмана. На ее сооружение обычно требуется меньшее количество материала.

Как сказано выше, основной принцип устройства тупиковой системы – постепенное снижение диаметров прямого и возвратного трубопроводов по длине ветки, от первого к последнему отопительному прибору.

Регулировка температуры осуществляется регулирующей арматурой. Стоит отметить, что при монтаже любого типа водяной системы отопления на каждый элемент нагрева следует устанавливать запорно-регулирующую арматуру. Это необходимо для отключения радиатора или иного нагревательного прибора для профилактики (промывки) или ремонта. При отключении любого прибора в двухтрубной сети система продолжает работать – это является весомым достоинством описываемой схемы.

Алгоритм регулировки заключается в следующем. На первом радиаторе регулирующая арматура закрывается максимально, оставляют небольшой проток теплоносителя. На каждом последующем приборе вентиль (или кран) приоткрывают немного больше. Такая ступенчатая регулировка позволяет выровнять давление по длине контура и настроить требуемые расходы теплоносителя (и соответственно – температуру).

Небольшим недостатком тупикового построения двухтрубной схемы является то, что при значительном открытии регулирующей арматуры на первом или втором радиаторе они могут заработать в режиме байпаса. Такая ситуация случается редко и вызвана обычно неверным выбором диаметров трубопроводов.

Более выгодной в гидравлическом плане является попутная схема, также известная под названием петли Тихельмана. Здесь прямой и обратный трубопроводы имеют одинаковый диаметр, подключаются к радиаторам с разных направлений. Это позволяет практически выровнять давление теплоносителя во всех приборах отопления без серьезной корректировки регулирующими устройствами – вентилями или кранами.

На монтаж линии по схеме Тихельмана требуется больше трубопровода, чем на сборку тупиковой ветви. Применение той или иной схемы обосновывается обычно строительными параметрами отапливаемого здания – размерами и взаимным расположением помещений.

Двухтрубная система позволяет монтировать на одну линию большее количество радиаторов, чем однотрубный аналог. Причем петля Тихельмана может качественно работать с большим числом элементов нагрева, чем тупиковая конфигурация за счет своего гидравлического строения.

Две основные разновидности двухтрубной системы – тупиковая и попутная – служат базовыми элементами. Общее же устройство всего комплекса отопления имеет следующие конструктивные решения:

  1. Подключение веток системы к вертикальным стоякам при количестве этажей более 1;
  2. Врезка веток системы в горизонтальные лежаки, размещаемые в нижней или верхней части здания;
  3. Подключение тупиковых ветвей или попутных схем Тихельмана к распределительным коллекторам;
  4. Сооружение двухтрубной системы с естественной циркуляцией.

Обязательным условием для подключения тупиковых или попутных веток к стоякам и лежакам является установка в месте присоединения балансировочных вентилей. Они необходимы для общей гидравлической настройки всей системы отопления.

Стоит отметить, что двухтрубная схема применяется в основном в системах закрытого типа с принудительной циркуляцией. Сооружение открытой системы с естественной циркуляцией чаще всего требует балансировки – установки запорно-регулирующей арматуры.

Схема двухтрубной системы с естественной циркуляцией теплоносителя

Для представленной схемы обязательным техническим решением будет установка крана и ограничение подачи в первый радиатор, иначе теплоноситель будет проходить по кратчайшему пути. При этом последующие радиаторы будут получать недостаточное количество тепла.

Установка крана или вентиля, имеющего определенное гидравлическое сопротивление, может внести дисбаланс в гравитационное движение теплоносителя. Поэтому лучшим решением для организации естественной циркуляции является однотрубная схема, выполняемая обычно в этом случае без байпасов.

Двухтрубная схема системы отопления – самая популярная конфигурация водяного радиаторного обогрева помещений. Благодаря своим достоинствам – маневренности, простоте балансировки, независимости приборов – она по праву занимает лидирующие позиции в проектных решениях комплексов отопления.
