Зачем в пластиковых окнах делают отверстия?

Дренажные отверстия в окнах ПВХ гост. Система отвода влаги

Выполняется на этапе производства. ГОСТ 30674-99 определяет, что каждое окно должна быть оборудовано системой для вывода из камеры влаги — той, которая попала через внешнее уплотнение или выпала в виде конденсата между рамой и створкой окна. На деле это выглядит следующим образом: капли воды по водоотводящим каналам попадают в фальц рамы, стекают в водоотводящий шлиц и оттуда через дренажные отверстия на улицу.

Водоотводящие каналы и шлицы. Водоотводящие каналы в фальцах рамы, хотя и выглядят горизонтальными, на деле имеют небольшой уклон. Вода, образовавшаяся внутри окна, стекает по нему в специальный шлиц — его фрезеруют в цеху при изготовлении. В фальце также установлены с определенным шагом выравнивающие прокладки, так называемые «мосты», предназначенные для монтажа стеклопакета. Водоотводящие шлицы устроены так, чтобы влага не попала на металлическое армирование профиля и не вызвала коррозию.

Дренажные отверстия. Находятся на внешней стороне рамы, в нижней части. Через них излишняя влага уходит наружу. Эти же отверстия, как и водоотводящие каналы, служат и для проветривания внутренних полостей рамы и створки. Делают дренажные отверстия в трех направлениях: под углом со стороны стеклопакета (их закрывают специальными защитными колпачками), в нижней части внешней камеры створки (не нуждаются в заглушках) и на лицевой поверхности рамы (закрывают декоративными накладками). Закрываются эти отверстия для того, что бы осадки не проникали снаружи внутрь окна. Можно сделать и невидимые дренажные отверстия, но это дополнительная опция.

Сколько нужно? Согласно ГОСТ 30674-99 при длине профиля до 1000 мм делают два дренажных отверстия, более 1000 мм — три. Размеры дренажных отверстий для рам и импостов: 5×20 мм. Фрезеруются они в цеху, имеют продолговатую форму. Точное расположение должно соответствовать рекомендациям изготовителя профиля. Для обеспечения воздухо- и водонепроницаемости по всему контуру рамы и створки устанавливают пористое уплотнение. Хорошие окна имеют также компенсационные отверстия. Они располагаются в верхней горизонтальной части коробки и служат для того, чтобы давление внутри конструкции выравнивалось и уходила вода.

Что получают клиенты при оформлении заказа на окна

Предлагаем Вам приобрести ПВХ окна с остеклением различных видов. Мы стремимся делать продукцию доступной для каждого, поэтому изготавливаем окна ПВХ для москвичей в различных бюджетных диапазонах: от дешевых до элитных конструкций с энергосберегающими функциями, тонировкой, климат-контролем и т.д. Пластиковые окна, которые имеют дренажные отверстия, отличаются эффективностью.

Продажа пластиковых окон дополняется комплексом разнообразных услуг. Опытными сотрудниками осуществляется огромный спектр работ, которые включают установку отливов, откосов, подоконников, прочих аксессуаров. Мы не просто продаем оконные конструкции, в наших силах создать остекление любых объектов.

Профили из ПВХ


ПЛАСТИКОВЫЕ ПРОФИЛЬНЫЕ СИСТЕМЫ

KBE

EXPROF

REHAU

PLASWIN

Как и где сверлить ПВХ окно?

Хорошая новость — просверлить отверстие возможно, если по-другому закрепить конструкцию или протянуть провода нельзя. Главное условие — не повредить теплоизоляцию, утеплитель. Крепеж будущего прикрепленного изделия не должен мешать свободному открыванию окон во всех направлениях. Перед просверливанием нужно тщательно проверить место, где будет отверстие, чтобы случайно не повредить стеклопакет или фурнитуру. Пластиковое окно в основном сверлят по периметру профиля.

Небольшой лайфхак, как просверлить отверстие без риска задеть стекло, уплотнитель или элементы фурнитуры. Чтобы случайно не задеть сверлом стеклопакет, не задеть замок штапика нужно взять сверло по металлу, отступить на 2 см от штапика и просверлить отверстие. Данный способ убережет от случайного повреждения стеклопакета, особенно, когда сложно на глаз оценить насколько глубоко он закреплен в профиле.

Часто в окнах делают пару отверстий под кабель для подключения сигнализации, интернета, телефонию. Даже два просверленных отверстия в профиле не более 1 сантиметра существенно не повлияют на теплоизоляционные свойства, надежность креплений и фурнитуры. Кроме способа описанного ранее, нужно не забывать о диаметре кабеля и сверла. Кабель по итогу должен плотно входить в отверстие, не болтаясь и не выпадая. Если не получилось все сделать с высокой точностью, можно взять силиконовый герметик и аккуратно закрепить им кабель в отверстии. Так большой диаметр не будет мешать монтажу кабеля, и после герметика все будет надежно закреплено в одном положении.

Можно ли сделать дренаж своими руками

Дренажные отверстия сверлятся и фрезеруются при сборке оконного блока. Если операция по каким-либо причинам не выполнена, возвращать окно на доработку не нужно. Дренаж в окнах можно сделать своими руками. Для этого потребуются:

  • смартфон с выходом в интернет;
  • шуруповерт;
  • сверло диаметром 8 мм (лучше выбирать диаметр сверла под заглушки, а не наоборот);
  • специальные заглушки под размер отверстия (обычно есть в комплекте, но иногда приходится покупать отдельно);
  • линейка или рулетка.

Все операции выполняются в следующей последовательности:

в интернете находится профиль привезенного окна с указанием параметров;
с помощью линейки наносится горизонтальная линия, по которой будут высверливаться наружные отверстия;
рассчитывается общее количество дренажных сливов;
проводится разметка мест сверления;
высверливаются вначале наружные отверстия, а затем внутренний канал

Работать нужно осторожно, чтобы внутри камеры не остались заусеницы (будут мешать воде уходить). Если есть сомнения по кромке, прочищать можно сверлом с включенным реверсом;
ставятся заглушки.

Единственный недостаток такого решения — не всегда покупная заглушка дренажного отверстия пластикового окна совпадает по цвету с профилем.

Способы сверления плексигласа

Вне зависимости от типа выбранного инструмента и оснастки, а также толщины листа акрила, сверлить оргстекло можно лишь одним способом: путём планомерного погружения рабочей части сверла в лист. Но в зависимости от толщины оргстекла и диаметра требуемого отверстия, работа может производиться как за один проход, так и за несколько.

Рассмотрим подробнее, как сделать отверстия в оргстекле:

Чтобы отверстия в оргстекле получили идеально гладкие края, необходимо добиться идеального сочетания скорости вращения сверла и глубины его проникновения в лист. Недостаточная скорость приводит к оплавлению акрила в зоне сверления, а чересчур высокая — к появлению рваных острых краёв

Чтобы правильно сделать отверстие в оргстекле, важно соблюдать определённую последовательность:

Это позволит проделать отверстие в оргстекле в домашних условиях, избежав при этом появления сколов и трещин в зоне обработки материала.

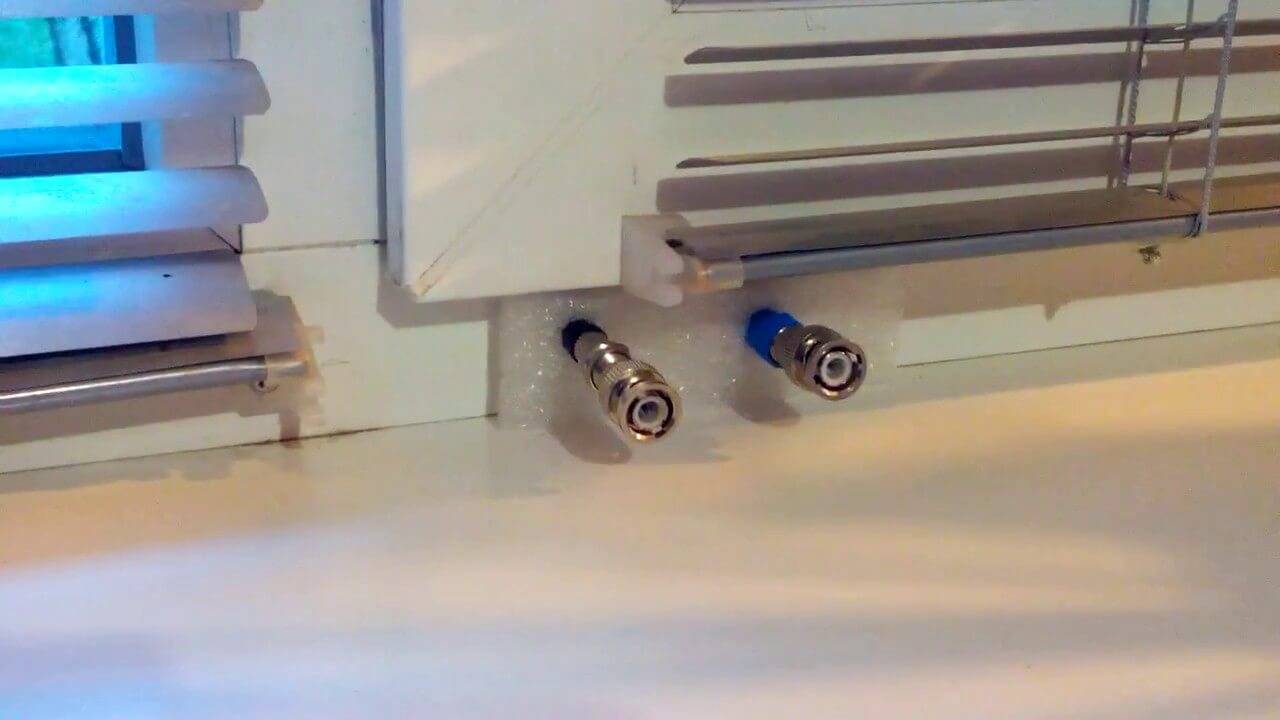

Можно ли сверлить пластиковое окно под кабель

Случаются ситуации, когда конструкция уже установлена, сделана финишная отделка, а необходимо установить сигнализацию или телевизионную антенну. Те, кто сталкивался с этой проблемой не рекомендуют самостоятельно просверливать сквозные дырки в пластиковом профиле, чтобы избежать разгерметизации внутренних камер.

Сквозное отверстие просверлить самостоятельно можно, протянуть кабель и замазать герметиком место сверления, но основные свойства профиля будут утрачены. Существуют альтернативные способы протянуть кабель из дома на улицу, не затрагивая оконных рам:

  • просверлить отверстие под подоконником, там, где находится монтажная пена. Дырка должна получиться в 2-3 раза больше, чем сам кабель. Протянуть кабель. Запенить образовавшиеся пустоты. После высыхания, через 8 – 10 часов обрезать пену, зашпаклевать;
  • буром сделать отверстие в стене. Вставить туда канализационную пластиковую трубку. Проложить кабель. Пустоты залить монтажной пеной;
  • проложить кабель по вентиляционной шахте;
  • заменить старое окно на новый оконный блок с вмонтированным внутрь кабелем или вводом для него.

Все эти методы трудоемки и затратны, но однозначно правильны, а оконный блок не пострадает и прослужит еще много лет.

Жидкие гвозди для пластикового окна

Прекрасно для заделки отверстия могут подойти жидкие гвозди. Их сфера применения очень широка, они применяются не только для ПВХ, но и для дерева, гипсокартона, стекла и прочих поверхностей. Они обладают хорошими герметичными характеристиками для заделывания любых щелей. Жидкие гвозди обладают эстетичностью и длительным сроком эксплуатации. По сути, они представляют собой разновидность строительного клея, в состав которого включаются различные мелкофракционные наполнители.

Жидкие гвозди можно разделить на два типа:

  • Неопропиленовые. Данный вид гвоздей изготавливается из органического растворителя. Они обладают очень резким запахом и являются очень вредными для здоровья человека. Запах от них может сохраняться в течение нескольких дней после нанесения.
  • Акриловые. Данный вид гвоздей абсолютно безвреден для людей и может применяться для любой поверхности.

Основными преимуществами жидких гвоздей является то, что они схватываются в течение 15-20 минут после нанесения, они универсальны и не портят поверхность изделия.

Как заделать  отверстия в раме от саморезов? Способ нанесения жидких гвоздей следующий:

  • Необходимо очистить поверхность отверстия, после чего постараться выровнять ее и прогрунтовать.
  • После чего жидкие гвозди нужно нанести в отверстие и оставить до полного засыхания (на 1-3 дня).
  • Затем после поверхность нужно заполировать при помощи Космофена.
  • Температура в помещении при использовании жидких гвоздей не должна превышать 35 градусов.

Таким образом, отверстие от самореза не будет видно, и окна будут иметь первоначальный внешний вид.

Как определить, в чем проблема?

Чтобы определить проблему продувания оконных конструкций, владельцу помещений вовсе не обязательно использовать профессиональное оборудование.

Идентифицировать нарушение в эксплуатации для принятия дальнейших мер можно с помощью подручных средств:

  • В зимнее время продувание легко определить ладонью. Для этого достаточно лишь поднести руку к характерными стыкам и медленно провести ей вдоль зазора.

    Для достижения более точного результата, руку можно смочить водой, так как испарение жидкости с поверхности кожи сопровождается потерей тепла.

  • Если рука не может почувствовать все места продувания стеклопакета, можно воспользоваться тонкой папиросной бумагой или плёнкой – даже незначительные потоки воздуха вызывают её колебания.
  • Наиболее действенным методом считается определение сквозняка по пламени зажигалки или свечи. Для этого нужно зажечь источник света, после чего наблюдать за отклонением равномерного пламени при поднесении к месту наиболее вероятного источника сквозняка.

При поиске места продувания оконных конструкций следует, выбрать наиболее холодное или ветреное время суток. В зимнее время такая проблема выявляется гораздо быстрее и с максимальной точностью. При проведении обследования в тёплое время года, в дневные часы, вероятность получения неточных результатов очень велика.

Как выбрать саморезы для просверливания окон

Ошибка с размером саморезов может навредить не меньше, чем выбор опасного участка. Для сверления отверстия, которое потом будет использоваться в качестве основы для монтажа декора, ролетов, монтажники предпочитаю использовать саморезы 9,5 мм или 17 миллиметровые по длине с тупым концом

Тонкая основа самореза должна вкручиваться осторожно, без сильного нажима

Распространенные ошибки, которые делают при сверлении самостоятельно:

  1. Вкручивают саморезы в область защелок, закрепляющих уплотнитель штапика. Стекла для окна прочные, но они не смогут выдержать давление самореза. Если он будет с буром на конце, то не избежать трещин внутри стеклопакета. Заменить треснувшее стекло отдельно не получится, а полная замена стоит как треть нового окна.
  2. Саморез большей длины, чем нужно. В данном случае герметичность внутренних камер профиля будет нарушена. Потом не стоит жаловаться на плохие звукоизоляционные и теплоизоляционные свойства. Излишне длинный саморез гарантированно повредит функциональность фурнитуры. Вместо пары отверстий окно перестанет открываться и придется вызывать монтажников для устранения неполадки.
  3. Декорировать, спрятать отверстие от неправильного шурупа не получится. Неквалифицированные действия, спешка и незнание безопасных зон приведет к ухудшению. эксплуатационных качеств.

Протекают пластиковые окна во время дождя

Если случилось так, что во время дождя вода протекает через пластиковые окна, а вы не знаете, что делать. Не спешите паниковать, мы поможем вам исправить эту неприятность, и подскажем, из-за чего проникает влага.

Причины протекания окон:

  • Ошибки при монтаже. Скорее всего, ещё при установке окна была нарушена технология утепления и герметизации швов и из-за этого протекает пластиковое окно.
  • Уплотнитель потерял свои свойства, истощился, высох. Но это случается, только если прошло длительное время эксплуатации уплотнительной резинки.
  • Неправильно сделанные откосы.
  • Малое количество пены в проёмах или она низкого качества.
  • Плохо вставлен дренаж, или он не справляется с таким объёмом воды, или вообще засорился.
  • Кроме протекания пластикового окна во время дождя, существует ещё один повод беспокойства – это притирание и запотевание стёкол изнутри, появление конденсата.

Причины появления влаги внутри ПВХ окон:

  • Некачественный стеклопакет. Часто недобросовестные производители изготовляют его из дешёвых и низкокачественных материалов, впоследствии стеклопакет не выполняет полностью свою теплозащитную функцию, стекло мёрзнет и появляется конденсат.
  • Недостаточная вентиляция. Нужно просто умело пользоваться режимом микровентиляции, проветривать комнаты регулярно, 10–15 минут проветривания в день будет достаточно.
  • Повышенная влажность в доме. Особенно на кухне, во время готовки или закипания воды.
  • Неправильный монтаж, окно местами продувается и в зимнее время выпадения влаги неизбежно.
  • Если во время ремонта течёт окно, то это нормально, потому что строительные материалы содержат влагу и постепенно отдают сырость воздуху.

Что из себя представляет и как работает дренажная система окон

Внутри профилей из ПВХ всегда имеются пустоты – внутренние камеры. Именно с их помощью вода через окна выходит наружу. Однако процесс естественного отведения влаги становится возможным только после небольшой модернизации профилей. Для этого необходимо:

  • сделать внутренние дренажные отверстия;
  • прорезать наружные шлицы.

Подобные мероприятия выполняются в процессе изготовления окон при помощи специального фрезера, который позволяет делать одинаковые и аккуратные отверстия. Внутренние шлицы располагаются на раме в нижней зоне примыкания створки – именно туда стекает вся вода, которая отводится дренажной системой. Затем влага следует по внутренним каналам в камерах профиля и выводится на металлический отлив через наружные шлицы.

Как правильно установить: выбор метода установки

Есть две разные методики: с распаковыванием (разборкой) окна и без нее. При распаковывании в раме насквозь сверлят отверстия, через них вбивают в стену анкера. Это метод сложнее, но крепление надежнее.

Это — установка на анкерный болт. Их ставят по три штуки с каждой стороны

При установке без распаковки к раме снаружи крепят металлические пластины, а их потом — к стенам. Это, естественно, быстрее, но крепление очень ненадежное: при значительных ветровых нагрузках раму перекосит или она провиснет.

Это крепеж, который чаще всего используют монтажники. Как на мой взгляд, выглядят неубедительно

Если окно очень не хочется разбирать, можно монтировать и на пластину, но использовать не узкие и тонкие, а толстые и широкие, которые еще часто применяют при монтаже стропильной системы.

В принципе, небольшие окна, установленные на монтажные пластины при условии отсутствия значительных ветровых нагрузок, могут стоять нормально. Если вы живете в регионе с сильными ветрами, и они дуют преимущественно вам в окна, если квартира находится в многоэтажке на высоком этаже — в этих случаях необходима установка с распаковкой.

Статья по теме: Высота установки радиатора от пола: на каком вешать расстоянии

Ниже смотрите эмоциональное и доходчивое видео, в котором рассказано почему лучше использовать анкера.

Установка москитной сетки описана в этой статье.

Места, где категорически нельзя сверлить

Непрочные места на пластиковом окне — это стеклопакет и защелки, которые крепят штапики. Если сверлить прямо по периметру защелки, которая держит штапик высок риск повредить стеклопакет. Наиболее неблагоприятное место для сверления это расстояние от края уплотнителя штапика до нижней границы, это минимум 20 мм. Начинать сверлить в этой зоне опасно. За уплотнителем штапика находится стеклопакет, углубленный в профиль. Желательно выбрать другую безопасную точку и там сделать нужное количество отверстий.

Категорически запрещено просверливать подвижные элементы оконной системы. Это нарушит работу и приведет в негодность герметичность и всю оконную конструкцию. Лучше выбрать оптимальное место в глухой створке, оконной раме, избегая опасных зон.

Зачем нужна дренажная система?

Дренажные отверстия в пластиковых окнах. Их функциональное предназначение

Дренажные отверстия в обязательном порядке должны присутствовать в любом пластиковом окне, несмотря на особенности его конструкционного решения и производителя данного стеклопакета. Эти отверстия представляют из себя систему отвода воды. Влага скапливается в результате того, что образуется конденсат. Дренажная система же обеспечивает возможность скопившейся воде скатится в так называемые фальц рамы по специально для этого изготовленным каналам, откуда вода с помощью водоотводящих шлицов выводится. Данные шлицы фрезеруются в оконной раме непосредственно в процессе их производства. Помимо того, дренажные отверстия дают возможность проветриваться внутренним полостям рамы, створок. Таким образом, из всего вышесказанного становится ясно насколько дренажные отверстия необходимымы и какое огромное значение они имеют для возможности полноценно и как можно дольше эксплуатировать пластиковые окна.

Особенности дренажной системы окон передовых производителей

Окна некоторых производителей обладают важным преимуществом — их фальц находится в оптимальным наклоне (на подобии ровной поверхности), которая обеспечивает возможность беспроблемного удаления накопившегося конденсата. Плюс ко всему прочему, рама окна с таким решением и сама дренажная система предотвращает возможность контакта металлического армирования и влаги, а это в свою очередь играет не маловажную роль в том, насколько долго будет служить своему хозяину оконный профиль. Для повышения общего эстетического вида пластиковые окна их оснащают специальными декоративными накладками, которые маскируют дренажные отверстия, предназначенные для вывода, образовавшейся влаги. Помимо того, что данные накладки скрывают водоотводы, они еще и помогают в предотвращении попадания из вне воды непосредственно внутрь профиля. А вот нижние дренажные отверстия не нуждаются в подобных накладках. Это связано с особенностью, применяемого метода фрезеровки.

Ухаживаем за дренажной системой окна

Для обеспечения полноценного функционирования дренажной системы необходимо систематически проводить ее очистку. В процессе длительной эксплуатации оконного блока в дренажных каналах происходит скапливание пыли и грязи. От всего этого следует избавляться, иначе не исключается возможность засорения всей системы. Данная ситуация может даже привести к тому, что ваше пластиковое окно потеряет свои качественные характеристики.

Чистить дренажные системы достаточно легко, ведь конструкция оконного блока полностью продумана, позволяющая оперативно и без затруднений решать перечень проблем, которые связаны с их чисткой. Для обнаружения дренажных отверстий, необходимо всего лишь раскрыть створки окна.

И помните, осуществляя своевременную чистку дренажных каналов, вы обеспечиваете долговременную эксплуатацию всего пластикового окна. Устанавливая стеклопакет, необходимо в частности проверять и осматривать ее дренажную систему. Ведь в такой конструкции как пластиковое окно нет мелочей, каждая деталь играет важную роль.

Где находятся дренажные отверстия

Эти водоотводные дыры располагаются на раме внизу корпуса. Они бывают с внутренней стороны и с внешней. Обнаружить дыры можно, открыв створку окна.

Замечено, что нижние дренажные отверстия не всегда эффективны. Иногда чувствуется необходимость в таких путях и в верхней части окна. У многих моделей предусмотрены подобные добавочные отверстия, но в данном случае речь идет о самых современных изделиях. Как предупредить образование воды в окне.

Если вас сильно тревожит вопрос жидкости в окне, а само по себе наличие дренажных отверстий не успокаивает до конца, то стоит делать следующее:

  • во-первых, плотно закрывать створки окна, чтобы туда не попадали осадки;
  • во-вторых, следить, чтобы на стеклопакетах не образовывался конденсат, и если это происходит — устранить причину;
  • в-третьих, иногда очищать дренажные дыры.

Как прикрепить дополнительные аксессуары на ПВХ-окно без сверления

Чаще всего владельцам оконных конструкций из пластика требуется установка жалюзи. Их лучше монтировать без просверливания отверстий.

    1. Скотч. На двухсторонний скотч можно установить жалюзи без просверливания отверстий в ПВХ раме и риска повредить всю оконную конструкцию в целом. Ленту скотча нужно нанести на обезжиренную поверхность оконной рамы, а сверху прикрепить жалюзи. Если вы планируете устанавливать жалюзи зимой, то необходимо немного нагреть раму, например феном.
  1. Кронштейны. Навесные кронштейны представляют собой крючок, который цепляется за створку окна, на него и навешиваются жалюзи. На более дешевые кронштейны, выполненные из пластика можно установить легкие вертикальные роллеты. Для горизонтальных моделей из металла используется более сложный механизм. Стоит он дороже, но благодаря специальной лапке-зажиму прочно прилегает к оконной раме, не разбалтывается и прослужит долгое время.

Подводя итоги, можно с уверенностью сказать, что в случае, если сверления пластиковой рамы можно избежать, так и следует поступить, не рискуя эстетичным видом конструкции и ее техническими свойствами. Если же сверление однозначно необходимо, обращайтесь к профессиональным монтажникам, которые выполнят свою работу грамотно и аккуратно.

Уход за дренажной системой пластиковых окон

Вентиляционная система окна нуждается в контроле ее работоспособности и в периодическом уходе. В каналы системы неизбежно проникает пыль, которая при увлажнении налипает на стенки и со временем может полностью перекрыть проток воды.

Прежде всего, нужно осматривать водоотводные отверстия в окнах ПВХ и удалять из них посторонние предметы. При непроходимости каналов можно аккуратно прочистить их тонкой проволокой. Проверить работу дренажа можно, налив в профиль немного воды. При этом следует понаблюдать за тем, где она выходит наружу.

Особенно тщательно следует проводить проверку перед началом холодного сезона. При должном уходе Вы предотвратите внутреннюю коррозию, намерзание воды и деформацию элементов окна.

Дренажные отверстия в пластиковых окнах по ГОСТу

Согласно ГОСТу 30674-99, дренажные отверстия должны располагаться в самых глубоких местах фальцев, а расстояние между ними должно быть не менее 60 см. Внизу профиля размещается два проема диаметром от 5х10 мм, а вверху – тоже два, если профиль имеет длину до 1 м., а если больше 1 м. – размещается 3 полости. То есть, количество дырок зависит от габаритов металлопластиковой конструкции.

На оконной раме должно содержаться минимум две «дырки» круглой и полукруглой формы. Если конструкция крупногабаритная, делается много отверстий. ГОСТ регламентирует не только количество, но и расположение дренажных полостей. Эта информация также должна содержаться в «папках переработчика» отдельной оконной системы.

Чистка дренажных отверстий

Водоотводная система, при всей своей ценности, практически незаметна. На отверстиях имеются накладки в цвет профиля, которые защищают их от засорений и попадания воды. Но всё же дренажная система требует очистки. Не следует допускать её засорения, поскольку это может привести к негативным последствиям. Так, например, если зимой в профиле замёрзнет вода, то это может послужить причиной промерзания, или и того хуже – привести к разрушению пластика. Во избежание таких последствий рекомендуется во время мытья окон удалять пыль и грязь в водоотводных отверстиях.

При покупке пластиковых окон в Вы можете быть уверены в заводском качестве, которое дополняется гарантией на изделие и монтажные работы. Нас рекомендуют покупатели со всех уголков страны. Вне зависимости от климата Вы можете выбрать подходящие пластиковые окна в нашем каталоге и заказать сейчас с отличной скидкой. Звоните прямо сейчас по тел. 8-800-100-4890 (звонок бесплатный по РФ).

Какое количество дренажных отверстий – это норма?

Вообще не существует четкого правила о количестве этих самых отверстий. Каждый производитель сам принимает решение касательного этого. Но что же считать нормой? В каком случае вода будет отводиться наилучшим образом и дренажные отверстия будут меньше засоряться? Возможно, следует придерживаться того же правила, что и с анкерными пластинами – 1 отверстие на каждые 600 мм. Однако встречаются окна, когда на эти же 600 мм. сделано 2 отверстия. На самом деле, все индивидуально. К примеру, у Вас над окном есть козырек, и дождь вообще не может достать до проема. В таком случае у системы дренажа просто напросто не будет работы.
