Для чего нужно устройство
Установка переключателей-автоматов позволяет защитить электропроводку от различных механических повреждений и перегорания. Агрегат проводит через себя ток в обычном режиме и отключает приборы от сети при наступлении перегрузки или другой аварийной ситуации. Критерии выбора используются самые разнообразные. К наиболее распространенным характеристикам относят:
- маркировка (серия):
- тип используемого оборудования;
- допустимую нагрузку;
- надежность;
- средняя цена.
Со временем установленная на электрике изоляция начинает стареть. В момент замыкания проводов человека может ударить током при условии, что конструкция не была заземлена. Если же провода соприкасаются со стенами, то по ним могут проходить утечки электроэнергии, которые в состоянии привести к возникновению пожара. Автоматизированные аппараты защиты используются в домашних условиях и срабатывают при перегрузах и утечках. Он проходит через саму конструкцию и измеряется в «А» — амперах.
Воспламенение может произойти при утечке 0,3 А и больше. Стоит отметить, что при коротком замыкании УЗО не сработает, поэтому полноценной заменой автоматике не являются. Для полноценной защиты электросети рекомендуется использовать дифференциальные автоматы. Выбор выключателей автоматического типа осуществляется исходя из номинального показателя тока. По чувствительности УЗО измеряются в миллиамперах. Их конструктивные особенности таковы, что отключение происходит при утечке в 30 мА и меньше. Для противопожарной защиты этот показатель увеличивается и составляет 100-300 мА.
Выбор автоматического выключателя. ВТХ.
Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.
Время токовые характеристики автоматических выключателей B C D.
Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:
- B — от 3 до 5 ×In;
- C — от 5 до 10 ×In;
- D — от 10 до 20 ×In.
In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:
- Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
- Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
- Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.
Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.
Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.
Селективность автоматических выключателей.
Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
- Выбор номинального тока автоматического выключателя;
- выбор характеристики автоматического выключателя;
Характеристики автоматических выключателей.
Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.
Выбор автоматического выключателя. Полюсы автоматов.
Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:
Для сети 230 В:
- Однополюсные;
- двухполюсные.
Для сети 400 В (380В):
- Трёхполюсные;
- четырёхполюсные.
Выбор автоматических выключателей по количеству полюсов.
С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.
Выбор автоматического выключателя. Производители автоматов.
Выбор автоматического выключателя по производителю.
Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:
- ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
- Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
- Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.
А вот автоматические выключатели среднего ценового сегмента:

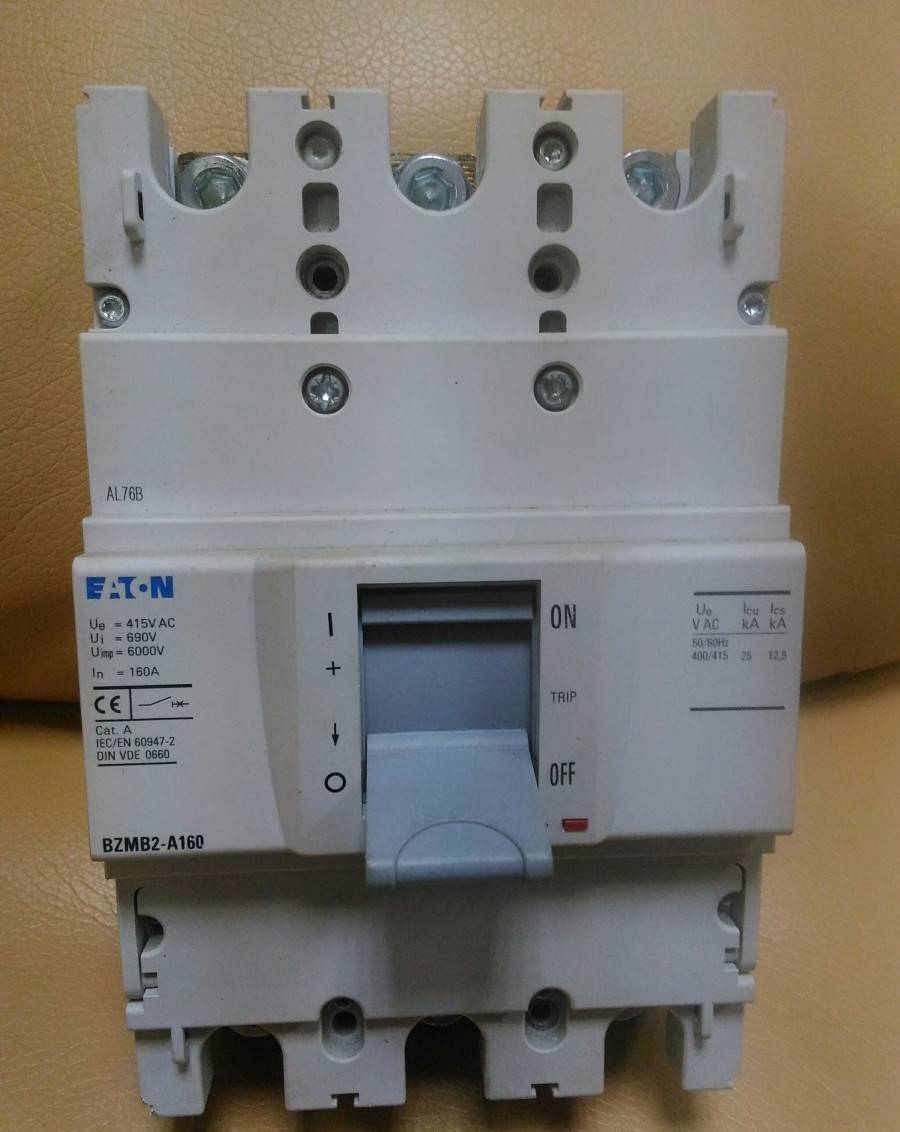

- Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
- Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.
В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
- Мы в TELEGRAM;
- Мы в Instagram;
- Мы на YouTube;
Вводной автомат и периферийный: в чем между ними отличия
В любой электрической проводке используется достаточно много автоматических выключателей, на каждый из которых возлагается своя обязанность – многие из них являются периферийными и отвечают за один или группу потребителей. Но существует один или несколько автоматических выключателей, которые контролируют работу всех остальных автоматов – их называют вводными. Они оберегают от короткого замыкания и излишней нагрузки все квартирное оборудование, включая электросчетчик – это главные автоматы, на которые ложится вся нагрузка. Разберемся с этим делением немного подробнее.
- Вводной автоматический выключатель – его название говорит само за себя. Устанавливается такое устройство непосредственно при входе электричества в дом – как и говорилось выше, на него ложится нагрузка от всех потребителей в доме или квартире. Практически всегда это мощный автомат, номинал которого по току составляет не менее 32-40А. Как правило, это двух- или, если речь идет о трехфазной проводке, то трех- или четырехполюсный автоматический выключатель, который прекращает движение электронов не только по фазе электрической проводки, но и по нулю, и даже по заземлению. В общем, он производит полнейшее отключение, не давая току ни малейшего шанса. В принципе, в этом и заключаются все основные отличия вводного автоматического выключателя.
Что касается периферийных устройств данного типа, то в большинстве случаев это однополюсные автоматические выключатели, в задачи которых входит контроль над определенной группой потребителей электрического тока – например, над освещением в определенной комнате или над розетками. Также персональным автоматическим выключателем оборудуется ветка проводки, подающая электроэнергию к особо мощным потребителям тока – это может быть водонагревательный бак, электродуховка или стиральная машина.
В схеме электрощитка квартиры или дома применяются и те и другие типы автоматических выключателей – причем использоваться они могут не в единственном количестве. Даже вводных автоматов может быть несколько – если в дом приходит две фазы и ноль, то, как правило, чтобы снизить нагрузку на каждую из фаз, их равномерно распределяют на все потребители.
В завершение темы несколько слов по поводу вопроса, как выбрать автоматический выключатель – производителей на сегодняшний день развелось достаточно много, и далеко не каждый из них выпускает действительно качественную продукцию. Нужно понимать, что автомат – это защита, и его лучше приобретать у проверенного производителя. Таких не много – похвастаться качеством и надежностью автоматические выключатели АВВ, Дженерал электрик (JE), Легранд и автоматический выключатель АЕ. Если говорить об отечественных производителях, то, к сожалению, таковых нет – наши компании производят автоматические выключатели сносного качества, но долговечными назвать их не получается.
Как подключить автоматический выключатель фото
И напоследок несколько слов о том, как подключить автоматический выключатель. В принципе, здесь все достаточно просто – для начала автомат нужно установить на дин-рейку в щиток. С его обратной стороны имеется небольшая защелка, которую перед установкой нужно оттянуть отверткой – после того, как автомат станет на место, защелка возвращается на свое место. Дальше идет непосредственно подключение – для подключения проводов в автоматическом выключателе предусмотрены клеммы. Одна снизу, а другая сверху – та, что сверху, является входной. С лицевой стороны автомата имеются винты этих клемм – они откручиваются, сверху и снизу в клемму вставляются провода, после чего винт туго затягивается. Как правило, провод, подключаемый к автомату, а вернее его конец, пропаивается или оснащается специальным наконечником. Вот так выглядит монтаж автоматических выключателей – все просто, если, конечно, не учитывать схему их подключения, в которой неискушенному в электрике человеку разобраться будет крайне сложно.
В принципе, это все, что можно сказать по вопросу: типы автоматических выключателей. Имеются и прочие моменты, но если касаться исключительно бытовых автоматических выключателей, то других различий и, соответственно, критериев выбора нет.
Автор статьи Александр Куликов
Особенности работы автоматов защиты сети
К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Устройство и принцип работы автоматического выключателя – на видео:
https://youtube.com/watch?v=9bTw3wtgOWY
Токи перегрузки
Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.
За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.
Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.
Токи короткого замыкания
Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.
Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?
На видео про селективность автоматических выключателей:
Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.
Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.
Виды
Фото автоматических выключателей показывают, что данное устройство может быть прикреплено каким угодно образом. Чаще всего, это неподвижный вариант с креплением на стене. Подвижные элементы предполагают крепление на особой раме. Это заметно облегчает инженерам-электрикам последующее обслуживание громоздких электросистем.
Обязательно посмотрите, чтобы купленные аппараты были оборудованы дополнительными элементами для последующего монтажа. Если вы знаете, как крепится выключатель защиты, то легко выбирать по его комплектующим особенностям. Да и вообще селективность автоматических выключателей довольно высока, но все они стараются придерживаться высоких показателей по качеству.
На рынке уже мало компаний, кто предлагает недорогие и быстро ломающиеся модели. Есть несколько крупных производств, которые неплохо себя зарекомендовали. Проверьте корпус, чтобы там не было заметно каких-либо потертостей, сколов и других внешних повреждений. После чего надо проверить реальную мощность, чтобы она не была чрезмерно завышенной.

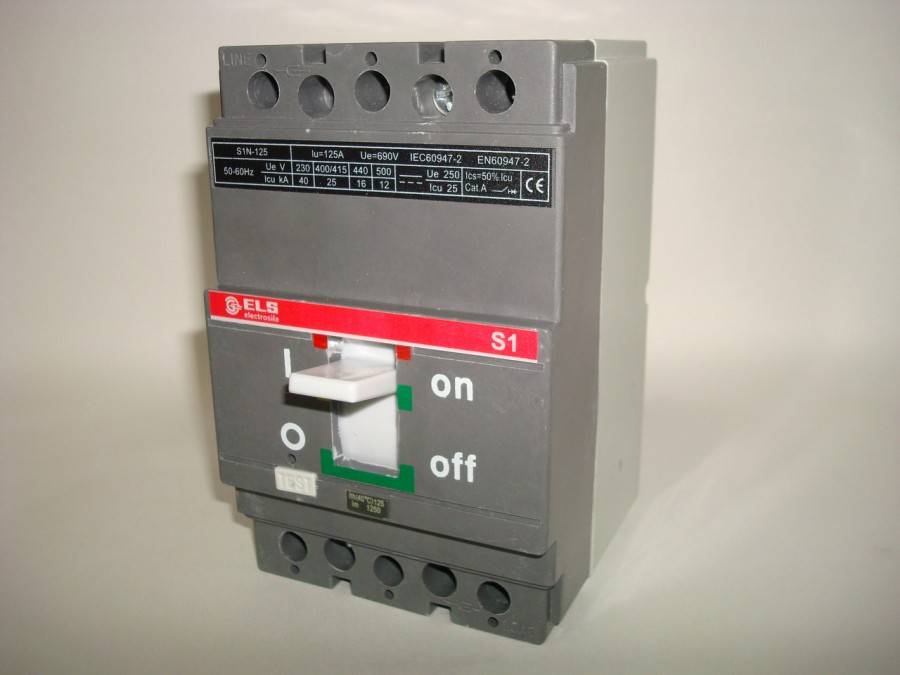

Конструкции делятся:
- Миниатюрные (ток обычно не превышает 100А, нет никаких регулирующих элементов)
- В корпусе (самый часто встречаемый вид. Все элементы защищены от каких-либо воздействий, внутри есть электронные приборы, есть возможность отрегулировать показания)
- В изолированном корпусе (устанавливаются только на линиях с повышенным потреблением энергии)
- В металлическом корпусе (предназначен для рубильников без прерываний тока)
«Небольшая коробка» может в итоге обойтись вам дороже в случае её неисправностей. Какой номинальный ток выключателя там написан, не всегда совпадает с реальными показателями. Монтажные работы обычно не занимают и 30 минут. Профессионалы быстро всё установят на местах.
Рейтинг электрических автоматов по надежности
Пользовательский рейтинг автоматических выключателей по качеству и надежности включает несколько приборов.
1 место – SH201L B16 от АВВ
SH201L B16 от АВВ Согласно отзывам потребителей, лучше выбирать электрические автоматы фирмы АВВ. Однополюсный прибор рассчитан на номинальную мощность 16 А, переменный тип напряжения. Номинальная отключающая способность – 4,5 кА.
Плюсы:
- совместим с электромагнитными и тепловыми рассеивателями;
- номинальное напряжение 230 В;
- качественная сборка;
- мощность 50 Гц;
- крепится на DIN-рейку.
Минусы:
- высокая стоимость;
- одноразовые пазы.
2 место – Power Break II от General Electric
Power Break II от General Electric Американские воздушные автоматы рассчитаны на длительную эксплуатацию. Среднеквадратичное значение составляет 200 тыс. А, номинальное напряжение – до 240 В.
Плюсы:
- наличие изоляции;
- сила тока 200-4000 А;
- удобная ручка.
Минусы:
- предназначены только для комбинированных шин;
- проблематично приобрести оффлайн.
3 место – серия «КПРО» от Контактор
КПРО от Контактор Российские модели данной серии можно взять для бытовых нужд. Они поддерживают силу тока до 100 А, ставятся в корпусах, закрываются кожухами.
Плюсы:
- наличие регулировки защиты;
- сертификация Таможенного Союза;
- диапазон силы тока 16-100 А.
Минусы: небольшое количество моделей в линейке, контакты не утоплены в корпусе.
Рейтинг лучших производителей автоматов для электросети

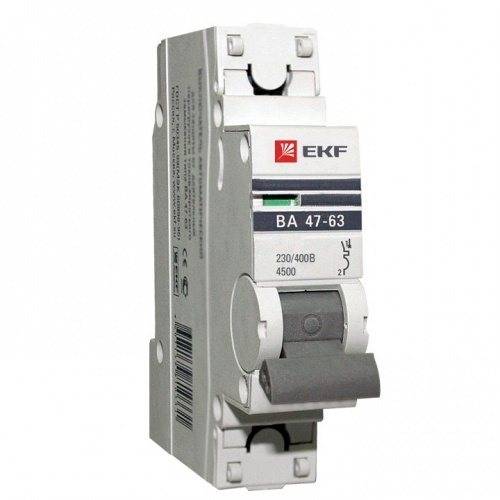

| Фото | Название | Рейтинг | Цена | |
| Топ-8 зарубежных производителей электроавтоматов | ||||
| #1 |
| ABB | 99 / 10023 — голоса | Узнать цену |
| #2 |
| Legrand | 98 / 10012 — голосов | Узнать цену |
| #3 |
| Schneider Electric | 97 / 10022 — голоса | Узнать цену |
| #4 |
| General Electric | 96 / 100 | Узнать цену |
| #5 |
| Siemens | 95 / 1003 — голоса | Узнать цену |
| #6 |
| EKF | 94 / 1006 — голосов | Узнать цену |
| #7 |
| HAGER | 93 / 1004 — голоса | Узнать цену |
| #8 |
| CHINT | 92 / 100 | Узнать цену |
| Топ-5 российских производителей электроавтоматов | ||||
| #1 |
| Контактор | 99 / 1002 — голоса | Узнать цену |
| #2 |
| Светозар | 98 / 100 | Узнать цену |
| #3 |

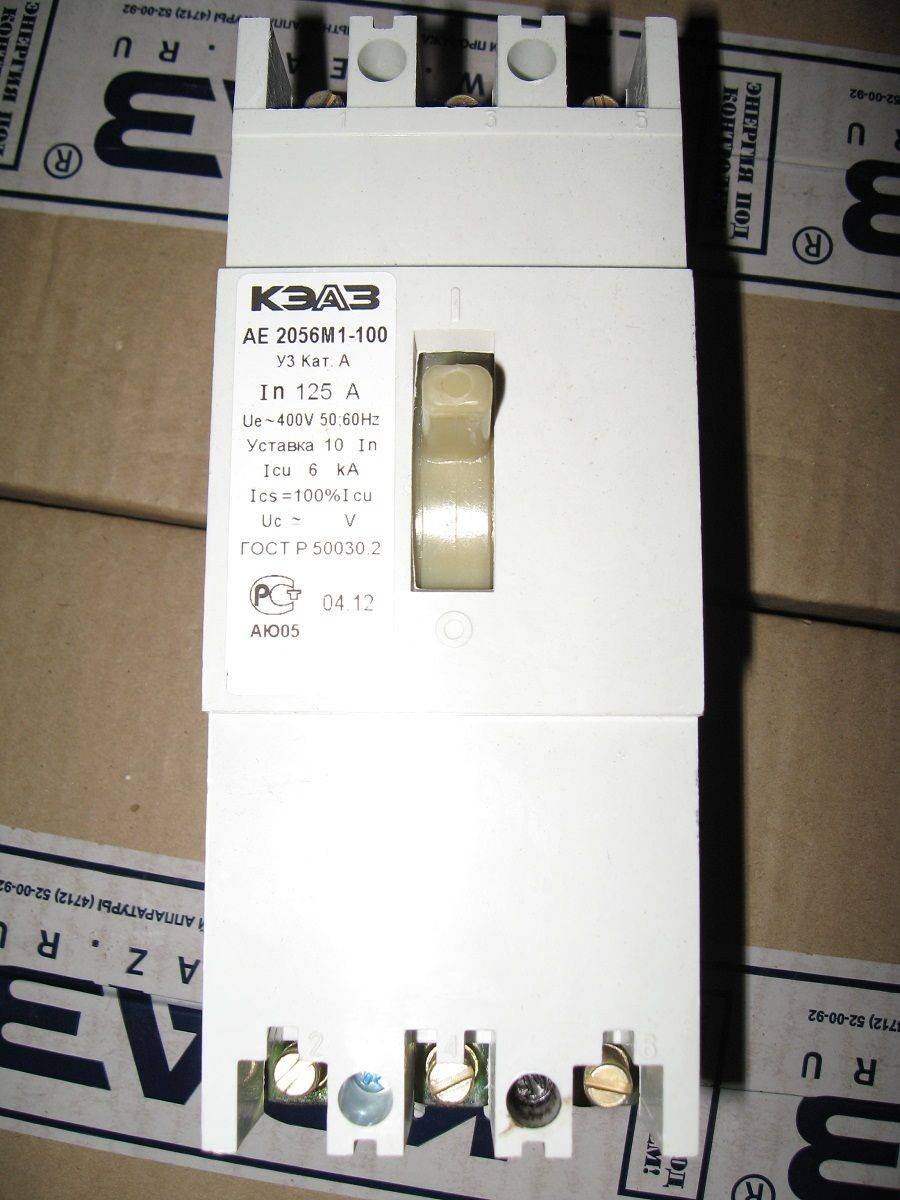

| КЭАЗ | 97 / 1001 — голос | Узнать цену |
| #4 |
| DEKraft | 96 / 1002 — голоса | Узнать цену |
| #5 |
| IEK | 95 / 1008 — голосов | Узнать цену |
Что бы вы выбрали или посоветовали?
Принять участие в опросе
В этой статье познакомимся с лучшими производителями электрических автоматов. Именно от них во многом и зависит качество и надежность, а также безопасность оборудования. Отметим, что рейтинг составлен на основе отзывов и оценок покупателей и специалистов, которые оставили свое мнение в сети. Также список разбит на две категории для удобства изучения — это зарубежные и российские производители.
Параметры автоматических выключателей
Необходим правильный подбор номинала Функция защитного автомата заключается в том, чтобы защищать электрическую проводку до того, как ток превысит допустимое значение. Это означает, что автоматический выключатель по току выбирается всегда меньшим, чем допустимый длительный ток электрической проводки.
Поэтому алгоритм выбора защитного автомата сводится к таким действиям:
- В первую очередь следует рассчитать толщину провода для конкретного участка, в зависимости от величины нагрузки.
- По таблице находится, какой силы ток выдерживают провода, в зависимости от сечения.
- Из всех имеющихся номиналов автоматов выбирается наиболее близкий по параметрам, но меньший, чем нагрузочная способность проводов. Номиналы автоматов имеют привязку к показателям длительного допустимого тока проводов и кабелей.
В качестве примера
Алгоритм выбора, не связан ни с какими сложностями и эффективно работает. Ниже представлена таблица, в которой отмечены максимальные величины электрического тока для проводников, которые прокладываются в домах или в квартирах. В этой же таблице в отдельной графе отмечены автоматы с номинальным рабочим током, которые рекомендовано применять в цепях таких проводников. Чтобы электропроводка не перегревалась и нормально работала, выбираются автоматы с показателями рабочего тока, которые меньше допустимых значений рабочего тока электропроводки.
Сначала следует подобрать сечение провода. Оно выбирается согласно расчетам, исходя из величины нагрузки. Например, чтобы запитать одну из нагрузок, по расчету нужно взять проводник, сечением 2,5 мм квадратных. Из таблицы видно, что этот проводник без проблем выдерживает ток до 27 ампер. Здесь же можно увидеть, что для защиты данного проводника следует установить автомат с рабочим током в 16 А.
Цепь работает следующим образом: до достижения 16 ампер, автомат работает нормально, как и электропроводка. Если ток начинает увеличиваться до определенной величины, автоматический выключатель начинает на него реагировать. Начинает работать тепловая защита. Чем больше превышается рабочий ток автомата, тем быстрее сработает защита. В случае короткого замыкания в сети, автоматический выключатель отключается мгновенно, поскольку защита от коротких замыканий и тепловая защита работают по-разному принципу.
Как рассчитать мощность потребителя
Как правило, характеристики автоматических выключателей выбираются в зависимости от мощности нагрузки. Проще сделать расчеты, если к электрической линии подключен только один электроприбор. Как правило, к одной линии подключают мощные бытовые приборы, а их потребляемая мощность всегда указывается в паспорте. Сложнее с линиями, к которым время от времени подключаются различные бытовые приборы, например, пылесосы, электроутюги, кухонные комбайны и т.д.
Но если учесть, что их работа кратковременная, то электропроводка выбирается в зависимости от того, сколько таких приборов может работать одновременно. Что касается вводного автомата, то он выбирается в зависимости от суммарной мощности всех потребителей. Можно воспользоваться простой формулой, а можно воспользоваться данными, указанными в паспорте. Как правило, в паспорте указывается не только мощность электроприбора, но и его реальный рабочий ток.
Формула расчета мощности потребителя
После того, как определена величина нагрузок, выбирается соответствующий автоматический выключатель по рабочему току. Его номинал может быть намного меньше или немного больше, но в любом случае он должен защищать электропроводку и его показатели не должны завышаться, по отношению к допустимому току электрических проводов.
Как правило, стараются выбирать электрические провода с запасом, хотя и здесь следует придерживаться разумных пределов. В таком случае, автоматы выбираются по току нагрузки и также с запасом, хотя также в разумных пределах. Автомат всегда должен выдерживать ток нагрузки, с некоторым запасом, или же работа приборов окажется не устойчивой и автомат может в любой момент отключить такую нагрузку, что совсем неправильно.
Основные критерии выбора
Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке
Номинальный ток
Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.
Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.
Количество полюсов
Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.

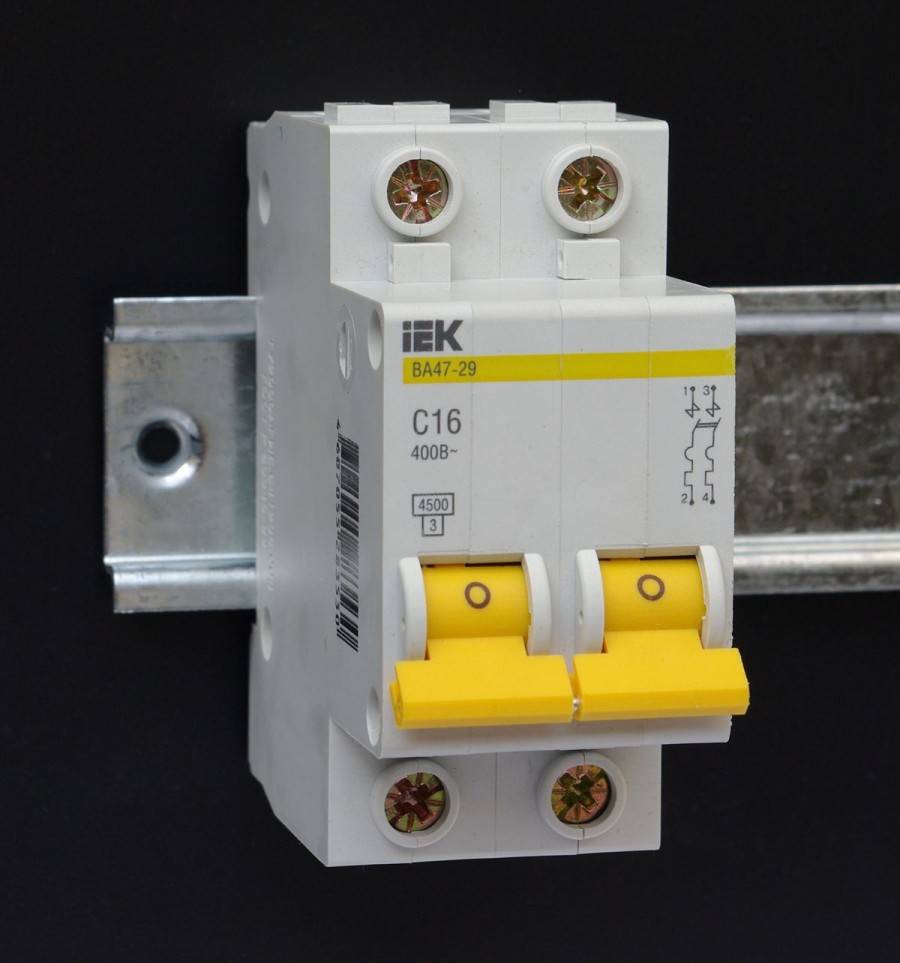

Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль)
Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов
То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов
Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.
Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.
Времятоковая характеристика
Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.
Чаще всего используют следующие типы автоматов по времятоковой характеристике:
- B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
- C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
- D – сработает при превышении тока в 10-20 раз от номинального.
Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.
Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.
Способ крепления
Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.
Бренд выключателя
При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели. К самым популярным на сегодняшний момент относятся автоматы следующих производителей:
К самым популярным на сегодняшний момент относятся автоматы следующих производителей:
Характеристики электромагнитного расцепителя
Автоматический выключатель должен срабатывать, если в сети повышается ток до определенного уровня. Естественно, что в электрической сети возможны колебания токов нагрузки в определенных пределах. Зачастую эти колебания связаны с пусковыми токами. Например, при включении бытовых приборов, работа которых связана с пуском двигателей, в сети кратковременно возникает бросок тока. Автоматический выключатель не должен реагировать на подобные броски и не отключать нагрузку. Поэтому у них имеется нижний предел, до которого автомат не срабатывает.
При токах короткого замыкания, если автомат своевременно не отключится, то возможны негативные последствия. Чтобы выключение осуществлялось за минимально короткое время, в автомате предусмотрен электромагнитный расцепитель, который реагирует на токи, которые значительно больше токов перегрузки. Этот показатель еще называется током отсечки. Токи отсечки указываются буквами, которые находятся перед цифрами, которые соответствуют рабочему току автоматического выключателя.
Различают 3 типа автоматов, в зависимости от тока отсечки:
- В – автомат срабатывает при увеличении тока в 3-5 раз превышающего рабочий ток устройства.
- С – если ток в сети превышает рабочий ток автомата в 5-10 раз.
- Д – если ток нагрузки выше рабочего тока автоматического выключателя в 10-20 раз.
Класс автомата или тока отсечки
Выбор защитного автомата по данным критериям основан на том, в каком техническом состоянии находится электропроводка в доме, на даче или в квартире.
Поэтому:
- Автоматы с буквой «В» следует устанавливать там, где электрическая проводка достаточно сомнительная: в старых домах, на дачах, в селах, в поселках. Подобные автоматические выключатели трудно найти в магазинах и зачастую их приходится заказывать.

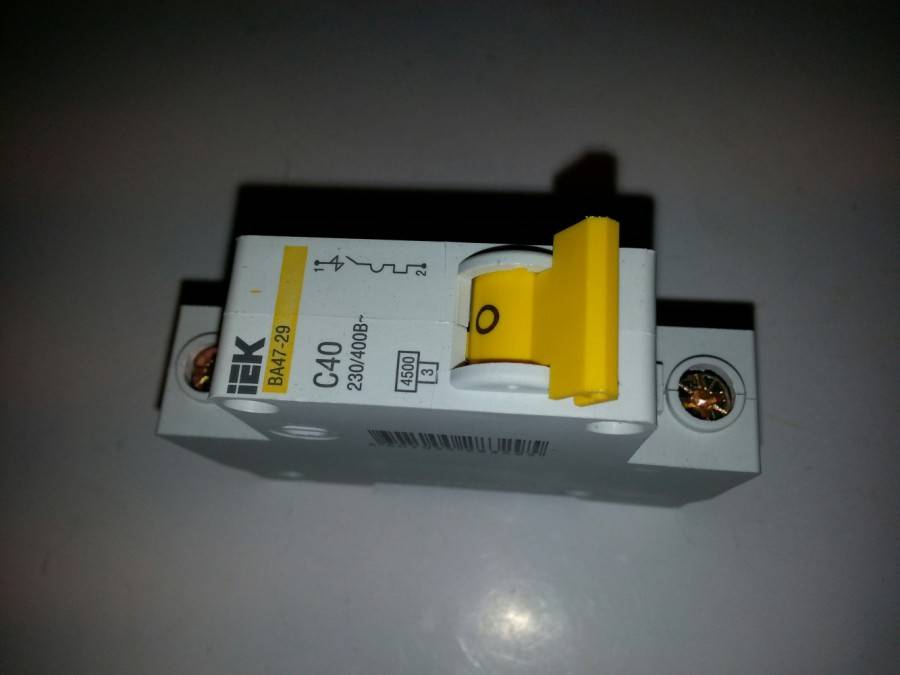

- Автоматы с буквой «С» пользуются большой популярностью и устанавливаются практически везде, после капитальных ремонтов, а также в новостройках.
- Автоматы с буквой «Д» больше распространены в производственных помещениях, где установлено электрооборудование с большими пусковыми токами.
Другими словами, наиболее распространенными считаются автоматы с буквой «С». Эти устройства наиболее подходят для защиты электрических сетей бытовых потребителей.
Характеристики вводного устройства
Характеристики во многом помогают определить, какие автоматы ставить в частном доме или квартире
Основные параметры, на которые обращают внимание, следующие:
- Количество полюсов. Различия зависят от вида используемой линии электропередачи. Для квартир это однофазная цепь, двухпроводная, с номинальным напряжением 220 вольт. Для частного дома может использоваться и трёхфазная сеть на 380 вольт, состоящая из трёх проводов. Каждый полюс означает возможность подключения одного провода, поэтому вводное устройство бывает двухполюсный и трёхполюсный. Существует и четырёхполюсный, но он применяется только на промышленных объектах.
- Времятоковая характеристика. Определяет чувствительность устройства и характеризует число ложных срабатываний. Этот параметр обозначает соотношение действительной силы тока, пропускаемого через автомат, к номинальному значению. Существуют выключатели различных видов, обозначаются они буквами латинского алфавита. Наибольшее распространение получили приборы класса B, C и D. Класс B применяется, когда на линии используются маломощные приборы, при этом величина тока может превышать значение номинального в пять раз. Класс C, используют для среднемощных приборов, превышение составляет 6— 5 раз. Класса D, ставятся устройства при подключении оборудования высокой мощности, при этом превышение составляет более 20 раз.
- Номинальный ток. Превышение этого значения приводит к срабатыванию автомата. Требуемое значение определяется сечением провода и материалом, из которого он изготовлен. Выпускается только в стандартных значениях, наиболее популярные величины на 25A и 32A.
- Номинальный ток утечки. Характеристика используется только для дифференциального вводного автомата.
