Ворота гаражные откатные

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Установка откатных ворот

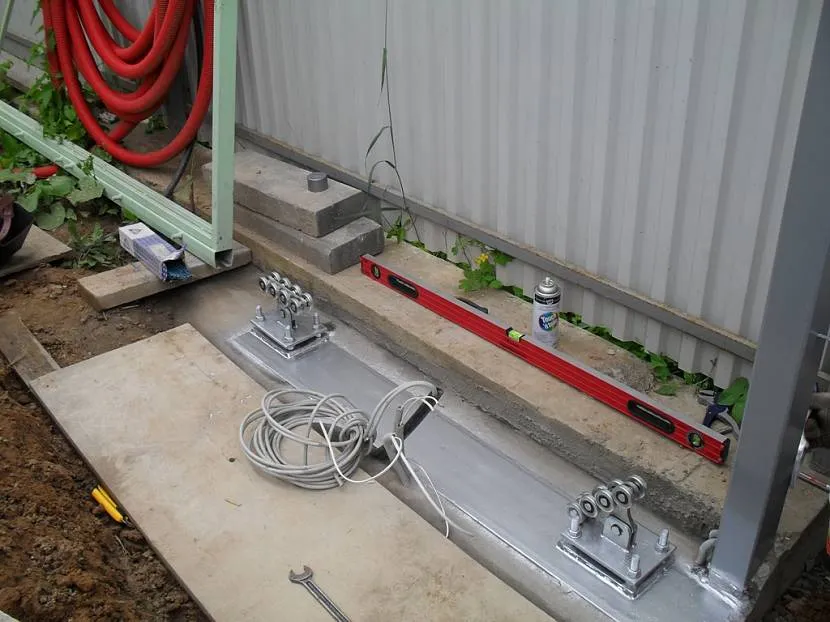

Рассмотрим поподробнее процесс установки откатных ворот. На швеллере, залитом в фундамент, следует поставить каретки и раздвинуть их на максимально возможное расстояние друг от друга.

Следующий шаг – монтаж рамы на роликовые каретки, и не забываем выставлять все по уровню. Тщательно выверяем все, чтобы потом не переделывать работу, и прихватываем сваркой платформу кареток к швеллеру. Следим, чтобы не было перекосов и несимметричности.

Если все в порядке, обвариваем каретки уже со всех сторон окончательно. Далее привариваем верхний поддерживающий ролик и вставляем концевой ролик.

Уловители привариваем в следующем порядке: сначала нижний, затем верхний. Уловители и поддерживающие ролики возможно приварить прямо к столбу проема, если он изготовлен из металлической трубы и профиля. А если он запроектирован из бетона/кирпича, тогда ролики привариваются к трубе, монтирующейся на столб.

Иногда, в процессе установки откатных ворот своими руками люди, почему-то решают установить роликовые каретки на небольшие платформы с монтированными на них шпильками или же изначально приваривают шпильки к швеллеру, а затем уже на них прикручивают роликовые каретки. Стоит ли так делать?

Так поступают начинающие мастера, смело полагающие, что после их можно будворота удобнее регулировать или снимать в случае поломки. Но все не так просто. Придется столкнуться с большим объёмом работ.

К ним относятся сверление, нарезка резьбы, подгонка шпилек под швеллер, данный процесс занимает до нескольких дней работы. А затем из-за маленького отклонения в пару миллиметров понадобится все срезать и варить каретки уже напрямую к швеллеру.

Лучше приварить их таким образом, чтобы потом в случае необходимости иметь возможность их срезать. Поэтому не стоит приваривать каретки в труднодоступных местах.

Как видим, все инструменты и комплектующие не являются дефицитом, поэтому реально сделать установку своими руками.

Почему не распашные?

Преимущества

Каждый волен решать, какой вариант будет лучшим для него. Просто оцените и проанализируйте преимущества откатных ворот:

  • Отсутствие радиуса открытия. Это хорошо, когда пространство ограничено, например, соседний двор располагается очень близко.
  • Защита от случайного удара при порывах ветра. Это неприятная ситуация, после которой придется потратить некоторую сумму денег на исправление вмятины и покраску авто.
  • При правильном монтаже срок службы значительно выше, чем у распашных.
  • Меньшая вероятность перекоса.
  • Обеспечат большую безопасность, т.к. взломать их значительно тяжелее, чем распашные, которые просто можно срезать с петель.
  • При таком устройстве легче произвести очистку снега для того, чтобы открыть ворота. Ведь территория при этом меньше, чем в случае с распашными.
  • Если они задуманы как автоматические, то механизм для раздвижных ворот значительно проще в эксплуатации и дешевле, чем в случае со створчатыми.
  • Меньшая нагрузка на опорные точки.

Все несовершенно, поэтому есть и свои слабые стороны:

  • Относительная сложность монтажных работ.
  • Стоимость выше, чем в случае со створчатыми (не всегда).
  • Необходимость наличия свободного пространства в сторону открытия ворот.
  • Необходимость подготовки дополнительной площадки.
  • Недостаточная теплоизоляция.

Материалы для строительства

Основная составляющая ворот – металлическое полотно. Количество его зависит от высоты забора и размера въезда. Для строительства понадобятся следующие комплектующие:

  • Рельс направляющий. Представляет собой железную балку толщиной от 3 мм и длиной от шести метров.
  • Заглушки и ограничители, для защиты от грязи, мусора, снега и т.д.

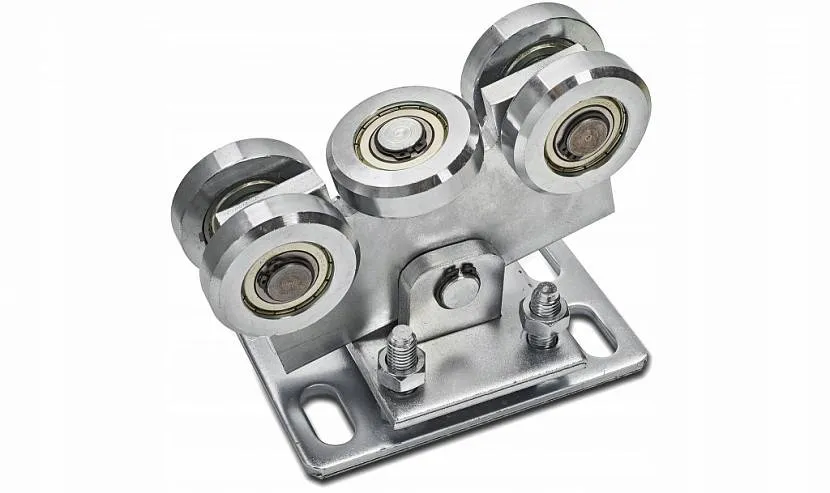

  • Каретки с роликами – благодаря им металлическое полотно будет плавно перемещаться по рельсу.
  • Концевые ролики с ловушками необходимы для предотвращения выпадения полотна и будут ограничивать его скольжение.

Количество комплектующих строго индивидуально. Рассчитывать его, как и количество полотна, придется самостоятельно, исходя из размера ваших ворот.

Примерно сориентироваться в том, сколько комплектующих понадобится, поможет следующий алгоритм:

  • Длина полотна не превышает 5 метров – закупается фурнитура, способная выдержать до 600 кг нагрузки.
  • Длина полотна не превышает 6 метров – закупается фурнитура, способная выдержать до 700 кг, и т.д.

Помимо комплектации необходимо подготовить инструменты для строительства, и все материалы для фундамента.

Требования к створке ворот

Когда стоит вопрос выбора ворот нужно думать не только о цене и внешнем виде конструкции, а о климатических особенностях местности и о том, готовы ли вы уделять достаточно им времени в зимнее время года, когда лежит снег.

Самыми нетребовательными являются подвесные конструкции. Достаточно очистить снег в зазоре между землей и нижним краем ворот, и они снова хорошо станут работать.

Консольная конструкция нуждается в постоянном уходе за роликами, их чистке и смазыванию. Рельсовые ворота доставляют больше всего хлопот своему хозяину. Ведущий рельс постоянно забивается снегом и грязью, но детали сейчас достаточно редко используются.

Минимально откатные ворота должны выдержать 25 000 раз открывания и закрывания. Данный минимальный ресурс соответствует 15 годам их эксплуатации.

Правила закупки комплектующих

От правильно выбранной фурнитуры зависит множество факторов, таких как долговечность ворот, показатели качества и комфорт в процессе их эксплуатации. Сначала следует определить, какую именно нагрузку будет испытывать фурнитура для сдвижной конструкции.

Зная размер и материал, можно рассчитать массу и подобрать соответствующие компоненты для их установки.

Зачастую для стандартного дома и дачного участка устанавливают небольшие ворота, максимальной длиной 4 метра. Вес их невелик по следующей причине: изделия состоят из легких материалов, например, сайдинг, профнастил и составляет около 400 килограммов. В подобном случае используют фурнитуру, рассчитанную на такую массу.

Очень важный нюанс при выборе комплектующих для установки ворот является качество подшипников. Некоторые производители, по непонятным причинам, грешат плохими подшипниками. Стоимость подшипника составляет меньше 1 процента от стоимости всего комплекта. Подобрать правильного производителя всегда поможет продавец- консультант.

Инструменты и оборудование

Решив установить самостоятельно откатные ворота нужно запастись всеми необходимыми инструментами.

В процессе работы понадобится следующее:

  1. Инверторный сварочный аппарат.
    Можно любой, но именно данный вид сварочных аппаратов не портит металл и гарантирует крепкий и надежный сварочный шов.
  2. Болгарка.
    С ее помощью режется швеллер и другие заготовки для будущих ворот.
  3. Компрессор.
    Он понадобится в случае, если обшивка планируется покрываться краской. Он значительно облегчит работу. Но не страшно, если его нет, вполне реально обойтись кистью, валиком.
  4. Молоток, плоскогубцы, рулетка, электродрель, строительный уровень, клепатель.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

  1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
  2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
  3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
  4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
  5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Преимущества автоматических ворот

Автоматические откатные ворота просты в ежедневном пользовании. Основными плюсами автоматики являются:

  • Удобство: все системы автоматизации могут находиться под контролем всего одного пульта.
  • Простота: открыть их можно не выходя из машины или дома, одним нажатием на кнопку пульта дистанционного управления.
  • Надежность: устройства автоматизации продлевают срок службы ворот, т.к. способствуют плавному ускорению и замедлению в начале и в конце маневра.
  • Безопасность: автоматизированные ворота снабжены системой безопасности и при возникновении риска наезда прекращают движение.

Ворота без автоматики менее удобны в быту, зато обойдутся несколько дешевле. Делая выбор в пользу автоматики, необходимо учитывать зависимость мощности двигателя от веса ворот.

Двигатели имеют различную мощность. Соответственно, для легких сооружений подойдет двигатель обычный двигатель средней мощности. С тяжелыми коваными конструкциями отлично справится двигатель 700-800 Вт.

Так как при установке системы автоматизации придется иметь дело с электроникой, самостоятельно с данной работой справится не каждый. Ставить автомат можно, обладая в этой сфере определенными знаниями.

Если вы достаточно уверены в своих знаниях, и готовы установить автоматическую систему на ворота самостоятельно, вам понадобятся следующие материалы и оборудование:

  • электронный привод для откатных ворот;
  • пульты для дистанционного управления;
  • элементы для безопасности;
  • рейка с зубцами;
  • сигнальная лампа;
  • сварочный аппарат;
  • сверла для металла и дрель;
  • приводы для подключения элементов безопасности;
  • электроприводы для питания;
  • приводы для подключения сигнальной лампы.

Также понадобится швеллер и пара кареток, так как на швеллере расположится электропривод.

Установка автоматизации состоит из нескольких этапов:

  • выбор места для электропривода;
  • укладка привода на швеллер и закрепление его зубчатой рейкой;
  • приваривание рейки к профильной трубе;
  • установка концевых выключателей;
  • подключение привода.

Помимо автоматизации, на двери можно установить камеры наблюдения, устройства против взлома, домофон и другие опции, способные повысить комфорт пользователей.

Автоматические ворота не только облегчают жизнь, но и придают приусадебному участку облагороженный вид. Приняв решение установить их у себя вы не пожалеете в дальнейшем. Однако, перед началом работ необходимо ознакомится со всеми нюансами конструирования. В этом случае они прослужат вам немало лет.

Выбираем материалы и фурнитуру

Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить. Выбор комплектующих зависит от габаритов и массы ворот. Производители предлагают варианты, рассчитанные на определенные параметры:

  • вес не больше 400 кг, шириной до 4 м;
  • масса до 600 кг, размер не больше 6 м;
  • вес более 600 кг, ширина свыше 6 м.

При самостоятельном монтаже откатных ворот придется приобрести:

  • нижнюю направляющую балку;
  • поддерживающую скобу, на ней устанавливаются резиновые ролики;
  • пару опорных тележек с площадками под них;
  • концевой ролик;
  • нижний и верхний уловители;
  • заглушки из пластика.

Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить

Обшить ворота можно профнастилом, листовым железом, вагонкой, поликарбонатом. Для ворот шириной 4 м также потребуется:

  • профильные трубы 50×50 или 60×40 мм для сборки рамы;
  • труба 40×20 для сборки каркаса под обшивку;
  • 20-й швеллер длиной 2 м для монтажа роликовых тележек;
  • отрезки листового железа для закладных на кирпичных или каменных опорах;
  • арматурные прутья диаметром 10 — 12 мм для установки швеллера на фундаменте;
  • при самостоятельном замешивании бетонного раствора нужно запастись щебнем, песком, цементом;
  • краска и грунтовка по металлу.

Этапы установки откатных ворот для гаража

Прежде всего, следует подготовить все необходимое. В частности для монтажа потребуются:

  • Металлический швеллер и арматура.
  • Профлист.
  • Профильная труба 60х40 мм и 40х20 мм.
  • Роликовые тележки (2 шт).
  • Поддерживающие и накатные ролики.
  • Направляющий элемент.
  • Верхний и нижний улавливатель.
  • Резиновые заглушки.

Если планируется, что ворота будут с электроприводом, нужно приобрести готовый комплект автоматики.

  • Сварочный аппарат.
  • Болгарка.
  • Измерительное оборудование.
  • Дрель.
  • Шуруповерт.
  • Ножовка по металлу.
  • Лопата.
  • Набор гаечных ключей.

Чтобы избежать травм, при работе с инструментом используйте защитные перчатки и очки.

Важно! Выбор материалов и комплектующих напрямую зависит от веса будущих ворот. При этом следует учесть все элементы конструкции — полотно, каркас, противовес и пр

Если вы не хотите тратить время на скрупулезный подсчет общего веса всех деталей, примите как данность — при ширине ворот от 5 метров вам подойдут комплектующие, рассчитанные на вес 600 кг и более.

Весь процесс установки откатных ворот для гаража можно разделить на три основных этапа:

Подготовка фундамента

Чтобы избежать проблем с вытеснением опорных элементов силами пучения, закладку фундамента необходимо проводить ниже глубины промерзания почвы. Вдоль всей ширины проема выкапывается траншея глубиной 600 мм. А там, где будут установлены опоры гаражных ворот, яма углубляется до 1700 мм. Далее обустраивается опалубка, а затем на дне подготавливается песчаная подушка. После этого к металлическому швеллеру приваривают арматуру, заливают фундамент раствором и устанавливают закладной элемент. Более подробно со схемой конструкции фундамента можно ознакомиться на размещенном ниже эскизе.

Изготовление створки

Установка откатных ворот для гаража

Для того чтобы сборка прошла без проблем, необходимо придерживаться правильной последовательности действий. Сначала выполняют монтаж роликов на банкетку и заправляют в них направляющую полотна. К закладному элементу приваривают роликовые тележки. Створку регулируют по уровню и закрепляют на ней верхние ролики. На приемный столб устанавливают верхний и нижний улавливатель. Если откатные ворота для гаража будут с электроприводом, на завершающем этапе выполняют монтаж и регулировку автоматики.

Важно! Выбор электропривода зависит от веса ворот. В спецификации к автоматике производители указывают до 400 кг, до 600 кг и т.д

При покупке обязательно обратите внимание на данный параметр. Также стоит отметить, что оборудование различается по комплектации

Базовый набор включает в себя привод, блок управления, встроенный приемник, один или два пульта ДУ. По желанию пользователя этот комплект может быть расширен. К примеру, для удобства эксплуатации будущих ворот дополнительно устанавливают фотоэлементы, сигнальную лампу, антенну, аккумуляторную батарею для организации резервного питания и т.д.

В статье мы подробно, со схемами и эскизами конструкции, рассказали о том, как сделать откатные ворота в гараж своими руками. Как видите, для человека, имеющего минимальные навыки работы с инструментом, в этом нет ничего сложного. Однако если до настоящего момента вам не приходилось пользоваться сварочным аппаратом, болгаркой и другим оборудованием, монтаж въездной группы лучше доверить специалистам. Профессиональное изготовление и установка обходятся сравнительно недорого и служат гарантией длительной и беспроблемной эксплуатации ворот.

Требования к гаражным воротам

Для того чтобы въездная группа не доставляла хлопот при эксплуатации и не требовала регулярного ремонта, следует соблюсти несколько правил.

  • Ширина полотна ворот рассчитывается по формуле: П + 200 мм, где П — ширина проема. При этом дополнительные 200 мм необходимы для того, чтобы с каждой стороны перекрыть проем на 100 мм.
  • Минимальная ширина противовеса составляет около 33% от створки. Оптимальная — 40-45%. При выходе за нижнюю границу возрастает нагрузка на ролики, что ведет к быстрому износу механизма. При превышении рекомендованной ширины растет расход материалов. Как следствие, увеличивается вес и стоимость конструкции.
  • Поскольку парусность створок откатных ворот достаточно высока, следует учитывать ветровые нагрузки. С одной стороны, обшивка должна быть прочной, чтобы не прогибаться даже в случае сильных порывов ветра. С другой, увеличение веса нежелательно, поскольку это приведет к возрастанию нагрузки на роликовые тележки. Оптимальным решением является профлист, который при достаточной жесткости отличается сравнительно небольшом весом.

Справка: пример расчета ширины. Откатные ворота для гаража должны быть такой ширины, чтобы при проезде через них, с каждой стороны до бокового зеркала оставалось свободное пространство. Минимум — 30 см, а лучше все 50 см. Средняя ширина легковых авто с учетом боковых зеркал составляет 210-220 см. Исходя из этого, рассчитываем ширину створки: 220 см (ширина авто) + 100 см (запас на свободный проезд) + 20 см (дополнительная часть на перекрытие проема). Получаем 340 см. К этому числу прибавляем 40% на длину консольной части: 340 +136 см. Итого общая ширина составит 476 см.

Монтаж ворот

Переходим к следующему этапу – как установить откатные ворота:

  1. Надо установить каретки, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины хвостовика.
  2. Вставляем в направляющую рамы ролики.
  3. Устанавливаем раму на каретки, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
  4. Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
  5. Далее привариваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний. Оба эти элемента фурнитуры крепятся сваркой к нащельнику – это профильная труба, которая сама приварена к закладным столба воротного проема. Если столб – это труба или швеллер, тогда прямо к ним.


Монтаж кареток фурнитуры откатных ворот

И некоторые нюансы, которые необходимо знать, реализуя задачу – как сделать выдвижные ворота своими руками:

  • ролик концевой имеет стандартный размер – 110 мм, поэтому переднюю каретку устанавливают с учетом этого значения в сторону от проема;
  • дальнюю каретку устанавливают так, чтобы она не сбила заглушку;
  • чем больше пролет между каретками, тем лучше, но без особых усердий;
  • накатной ролик монтируется так, чтобы при открытии ворот он накатывался на нижний уловитель, таким способом добивается снижении нагрузки на ворота в их закрытом состоянии;
  • сегодня производители фурнитуры для откатных ворот предлагают каретки с регулирующими платформами, с их помощью можно выставлять в небольших пределах ворота по высоте, устранять перекосы.

Видео описание

В видео показано, как установить откатные ворота своими руками, поэтапно:

На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью

Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи

Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.


Регулируемая по высоте каретка

Заключение

Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию. Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд. Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.

Устройство откатных ворот

Обычно конструкция откатных ворот имеет в своем составе следующие элементы:

  1. Направляющая.
    Берет на себя всю нагрузку конструкции, по ней передвигается створка на роликах.
  2. Роликовая опора.
    Их две штуки, на них устанавливают ворота.
  3. Съёмный концевой ролик.
    Он является опорой, когда конструкция закрыта.
  4. Нижний и верхний ловитель.
    Нижний берет на себя нагрузку от опорного ролика, когда ворота закрыты, а верхний противостоит парусности в том же положении.
  5. Кронштейн.
    Фиксирует створку и защищает от боковых качаний.
  6. Подставка.
    Служит для установки опор, гарантирующие перемещение ворот.

Он легкий, недорогой и достаточно устойчивый к повреждениям. Следующим по популярности идет листовое железо, но конструкция станет тяжелее, поэтому придется покупать более мощную фурнитуру, дороже по стоимости.

При выборе деревянных ворот также нужно помнить про их массу. Данные изделия очень экологичны и придутся по душе любителям экостиля и стиля кантри. Особые ценители могут поставить себе ворота, украшенные ковкой

Откатные ворота существуют нескольких видов:

  1. Подвесные откатные.
    Подобная конструкция используется достаточно давно. Широко распространена благодаря своей мощности и надежности. Рейка крепится на высоте 3-5 метров, по ней передвигается полотно на роликах. Недостатком является то, что в такие ворота может въехать транспорт не выше направляющей рейки.
  2. Консольные откатные.
    Особенностью данного вида является прочный и устойчивый фундамент сбоку от прохода, на котором располагается роликовая тележка. Она приводит в движение полотно ворот. Конструкции не страшны ни грязь, ни снежные заносы.
  3. Откатные на винтовых сваях.
    Основой служат сваи из металла, забиваемые в почву на глубину 1,5 метра. Данная модель надежна и долговечна.
  4. Механические откатные.
    Хороший вариант для дач, загородных участков, где они используются не часто. Единственным недостатком является необходимо закрывать и открывать вручную, но так значительно дешевле, чем автоматические.
  5. Автоматические откатные.
    Оснащены электроприводом и удобны для частого использования.

Обязательным условием монтажа откатной конструкции является наличие пространства, куда должна отходить створка. Данное пространство должно равняться на створку, а лучше – больше. Консольные ворота предусматривают 120-200 процентов от ширины полотна.

Виды автоматических ворот

Цена на автоматические ворота зависит от типа открывания, компания Спецремстрой предлагает следующие виды ворот:

  • распашные;
  • откатные (сдвижные);
  • секционные;
  • подъемно-поворотные.

Распашные ворота, могут открываться и вовнутрь, и наружу. Они прочны, имеют простое устройство и очень надежны в использовании. Еще одно преимущество, которое отличает эти автоматические ворота — стоимость:по сравнению с конструкциямидругих типовони весьма недороги. Однако для оптимального монтажа и удобной эксплуатации таких ворот необходимо предусмотреть значительное пространство.

Сдвижные или откатные модели представляют собой полотно, движущееся вдоль стены или ограждения горизонтально. Это также очень распространенные автоматические ворота: купить их будет рациональным решением как для ограждения промышленных территорий, производственных зданий и торговых центров, так и для частных владений.

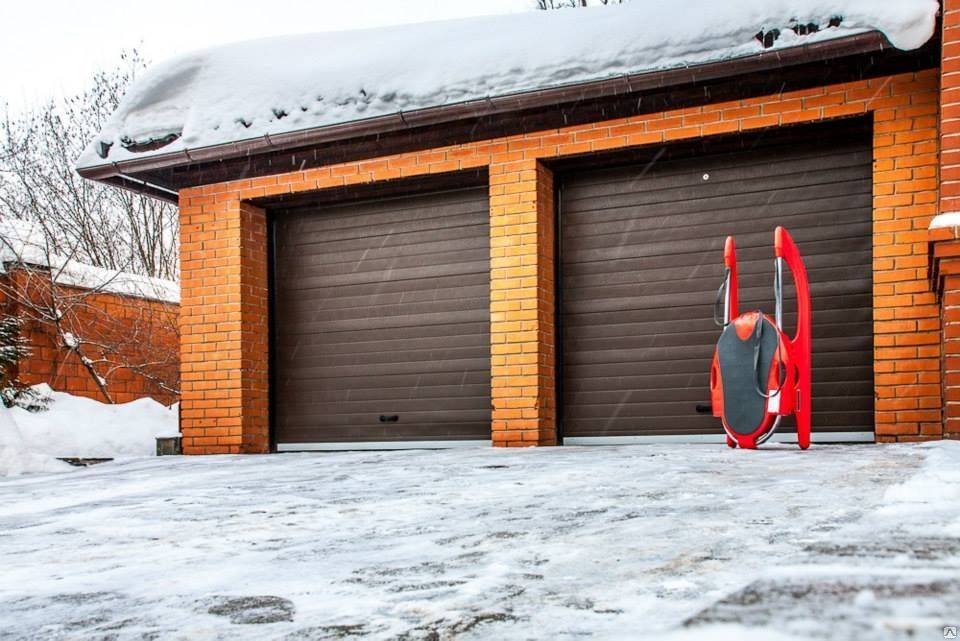

Секционные ворота сегодня востребованы более всех остальных. Они представляют собой полотно, которое поднимается вверх, освобождая проем. Состоит такое изделие из сэндвич-панелей с пространством, заполненным пенополиуретаном, за счет которого обеспечивается высокий уровень теплоизоляции. Помимо прочего, мы можем предложить конструкции с силиконовыми уплотнителями, благодаря которым оптимальная температура в гараже может поддерживаться даже в период холодов. Секционные ворота полностью универсальны и удобны в установке.

Наиболее престижным вариантом являются изделия с подъемно-поворотным механизмом. Они комфортны в эксплуатации, прочны, износоустойчивы. Сегодня большинство потребителей выбирает именно их.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

  1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
  2. Расчет противовеса.
  3. Оценка веса сооружаемой конструкции.
  4. Изготовление эскиза или чертежа.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

  • ширине проема;
  • технологическим отступам открытия/закрытия;
  • минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Расчет веса

Это значение определяется исходя из веса используемого материала:

  • Профнастил ~ равен 4 кг/м2.
  • Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
