Особенности подключения розеток и выключателей в ванной
Подходя к вопросу, как провести розетку в ванной, для начала следует рассмотреть общие правила монтажа электричества во влажных помещениях. Их немного, но приступать к работе, не ознакомившись с ними, не стоит. Начнем с самого основного.
- Заземление – без него не обойтись. Именно защитное заземление в полной мере ответственно за нашу безопасность. Только не стоит говорить о том, что я, мол, проживаю в старом доме, где контур заземления не предусмотрен. Такого просто не может быть – откройте щиток в подъезде, где установлен счетчик, и вы увидите там целый ворох винтиков, вкрученных в корпус щитка. Это и есть контур заземления старого многоквартирного дома. Цепляем к нему одножильный провод и заводим в квартиру в индивидуальный щиток – туда, где установлены автоматические выключатели, обесточивающие вашу квартиру. Если такого нет, значит, тянем эту жилу непосредственно в распределительную коробку, в которой собраны все провода ванной комнаты. В общем, с заземлением проблем быть не должно.
Автоматический выключатель. Необходимость его установки зависит от мощности подключаемого оборудования в вашу розетку. Если это стиральная машина или водонагревательный бак, то автомат обязателен (подойдет 16А). Если в вашу розетку будет подключаться такая мелочь, как фены, плойки и электрические бритвы, то от него можно отказаться и подключить розетку к общей электрической проводке ванной комнаты.
- УЗО (устройство защитного отключения). От этой защиты отказываться не стоит. В идеале его необходимо установить на всю проводку в ванной комнате. УЗО реагирует на токи утечки – если возникает разница между потенциалом на нулевом проводе и фазе, то УЗО срабатывает и отключает подачу энергии. Такая разница потенциалов может возникнуть как при намокании электрического провода, так и в результате того, что вы вставите в розетку два пальца. Реагирует это устройство практически моментально, так что в случае с пальцами вы даже не успеете почувствовать удар тока.
- Скрутки, клеммники и прочие соединители проводов. В ванной комнате их вообще не должно быть даже под кафелем. Исключением могут быть только клеммы светильников. Вся коммутация электропроводки ванной комнаты, в том числе и подключение розеток и выключателей, должно выполняться за пределами этого помещения. Если устанавливаете распределительную проводку, то делайте это с другой стороны стены.
О том, как правильно установить розетку в ванной, смотрите в видео-ролике.
Теперь непосредственно о том, как установить розетку в ванной. Изложу всю информацию в виде небольшой инструкции.
- С помощью коронки по бетону в выбранном месте вырезаем в стене круглое отверстие, от которого под потолок поднимаем штробу для провода. Под потолком сверлим отверстие для выпуска провода за пределы ванной комнаты. В принципе, чтобы не бить штробу в ванной комнате, отверстие можно просверлить прямо в месте установки розетки и протянуть провод с другой стороны стены.
- В вырезанное отверстие устанавливаем подрозетник с помощью алебастра. Заводим в него трехжильный провод сечением 2,5 квадрата и по штробе через отверстие вытаскиваем его за пределы ванной комнаты. Провод в штробе крепится все тем же алебастром.
- Устанавливаем и подключаем розетку. Следите за тем, чтобы провод не растрепывался. По-хорошему лучше использовать специальные обжимы.
- Подключаем провод розетки к квартирной электропроводке. Если это просто бытовая розетка, то подсоединить ее можно в ближайшей распределительной коробке. Если это розетка для стиральной машины или бойлера, то кабель придется дотянуть до распределительного щитка и подключить его там, используя отдельный автоматический выключатель.
Как провести розетку в ванной своими руками фото
Вот, в принципе, и все. Установленная и подключенная таким способом розетка в ванной будет вполне безопасной. Главное – не делайте никаких соединений в этом помещении и не забывайте про заземление!
Варианты установки
Условно все способы можно поделить на две категории. Это установка новых розеток, что подразумевает проведение ряда сопутствующих работ, в том числе, полной замены электропроводки, и установка дополнительной розетки влагозащищенной накладной. В данном случае, уже установленная проводка демонтажа не требует.
Монтаж новой розетки:
- проводка в санузле отделяется, ее питание обеспечивается посредством соответствующего кабеля, который идет отдельно
- защита электропроводки обеспечивается посредством функционирования автомата, который устанавливается дополнительно
- Используется УЗО, необходимое для защиты от удара током в условиях возможной утечки, что может быть вызвано деформацией изоляции. УЗО устанавливается сразу же после автомата.
Также следует отметить, что проводка фиксируется посредством кабеля, состоящего из 3-х проводов. Обязательным является наличие специального защитного проводника и двойной изоляции. Розетки должны иметь контакт для заземления. На расстоянии в диапазоне от 0,5 до 2,5 метра от раковины или ванны устанавливаются розетки полугерметичного типа.
Защитный предохранитель в вилке стиральной машины
Монтаж дополнительной розетки осуществляется в соответствии со следующими правилами:
- Необходимо обеспечить заземление от проводки и ее линий, уже установленных
- Рекомендуется установка трансформатора. Другой вариант — установка дополнительной проводящей линии от электрического щита. В данном случае, за защиту будет отвечать УЗО
- Розетки устанавливаются на расстоянии в 60 сантиметров от кабины или ванны
- Обязательное условие — наличие контактов заземления. Они подключаются к соответствующему проводнику.
Требования ПУЭ и другие нормативы
Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.
Зоны ванной комнаты по электробезопасности:
- 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
- 1 – окружает предыдущую область, обычно это прилегающие стены.
- 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
- 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.
Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:
7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.
7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):
Зона Класс защищенности Что может использоваться 0 IРХ7 электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны; 1 IРХ5 только водонагреватели 2 IРХ4 (IРХ5 для общественных мест) водонагреватели и светильники класса защиты 2 3 IРХ1 (IРХ5 для общественных мест) Всё остальное
*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.
7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.
Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?
По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не дальше 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.
Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.
Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:
Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.
Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.
Как правильно установить розетку в ванной комнате
Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.
Расположение розеток в ванной комнате
Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.
И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.
Зоны в ванной комнате согласно ГОСТ Р 50571.11-96
Итак:
- Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
- Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
- Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
- Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
- Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.
Технические условия для подключения электроприборов в ванной комнате
Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.
Итак:
Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.
На фото представлены розетки открытого типа исполнения
- Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
- Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
- Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.
Автомат УЗО на 30мА
Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате. Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом
Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом
При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.
Правила безопасности
Логично предположить, что при непосредственном использовании розеток следует соблюдать определенные правила по безопасному использованию.
Самое простое и понятное — удостовериться в отсутствии посторонних предметов в розеточных разъемах перед включением штепселя. Следует осмотреть устройство на предмет отсутствия темных пятен и гари на поверхности. Осмотреть стену тоже не мешает.
Затем нужно провести внешний осмотр подключаемого прибора. Следует проверить провод со штепселем и исключить потемнения на кабеле и наличие оголенных участков провода. При обнаружении указанных неисправностей нужно обратиться к специалисту для устранения или провести ремонт самостоятельно, если есть соответствующие навыки.
Во время использования розетки и отключения штепселя внешнюю панель следует придерживать свободной рукой, вытаскивая штепсель плавно. Такое простое правило предотвратит «вырывание» из гнезда клеммника. Если это произошло, не следует пытаться вернуть розетку на место: надо выключить электросеть, отключить подключенный электроприбор, затем снять внешнюю часть розетки и вернуть клеммник в гнедо.
Следует учитывать, что вода — прекрасный проводник электрического тока. Надо всеми способами избегать непосредственного взаимодействия влаги с розеткой даже при наличии влагозащиты. При обнаружении воды на поверхности или рядом с устройством следует отключить электропитание, затем удалить воду. Если самостоятельно это сделать невозможно, нужно вызвать специалиста. Не стоит пытаться самостоятельно вытереть воду с внутренних частей розетки.
Типы садовых розеток.
Колона для подключения садовой техники в виде шкафчика высотой 40см. Изготовлена из стали, окрашена в черный цвет с патинированием. Внутри расположены 2 влагозащищенные розетки немецкого производства. По желанию клиента высота колоны и кол-во розеток может быть изменено. Так же, среди стандартных моделей, существует колонна высотой 70см. В ней установлено 2 розетки и распаячная коробка. Возможно увеличение количества розеток внутри, а так же замена их на выключатели. Такие модели должны быть установлены фундамент. Стойка с наружними влагозащищенными уличными розетками. Есть модели на стойках из нержавейки или из окрашенной стали. Количество садовых розеток может быть 3 или 4 шт. Для этих моделей должен быть приготовлен фундамент. Так же, есть тип уличные розетки на колышке. Такие типы вы можете перемещать по участку закрепляя их на колышке в удобном месте.
Во всех типах используются влагозащищенные электроприборы, которые предназначены специально для эксплуатации на улице в любую погоду.
Работы по оформлению и уходу за приусадебным участком, газонами, клумбами и другими зелёными насаждениями требуют применения электрических приборов. Кроме периодического подключения необходимых устройств, существует потребность в подаче электроэнергии для стационарных систем декоративного освещения и полива, а также подключение бытовых развлекательных приборов в местах отдыха. Использование множества переносок и удлинителей для того, чтобы запитаться от домашней электросети не рекомендуется по соображениям безопасности. Оптимальным вариантом для постоянного электроснабжения участка служатсадовые розетки.
Пошаговая инструкция по установке розеток своими руками
Установка электроточки выполняется в несколько этапов.
Подготовка инструментов и материалов
Количество используемых материалов и типы инструментов зависят от объема работ. Если планируется замена проводки, потребуются такие предметы:
- перфоратор;
- дрель с короночными насадками;
- индикаторная отвертка для определения напряжения;
- строительный уровень;
- набор отверток с разными насадками;
- медные кабели;
- автоматические переключатели;
- кусачки для нарезки кабелей;
- распределительные коробки;
- защитные рукава.
Кусачки для нарезки кабеля.При замене розетки в новом доме достаточно кусачек, отвертки и изоленты.
Нужно подготовить средства индивидуальной защиты (рабочие перчатки с изоляцией, маску, очки).
Штробление стен под проводку
Штробление — наиболее сложный этап монтажных работ. Чтобы исключить появление пыли и грязи, штроборез совмещают с пылесосом. Существуют комбинированные устройства, вырезающие сразу 2 канала. Они легко перемещаются, быстро всасывают пыль. При отсутствии профессионального оборудования можно использовать такие инструменты:
- болгарка с алмазными дисками;
- перфоратор;
- зубило и молоток.
Штробление завершается формированием отверстия для подрозетника. Для этого сверло заменяют короночной насадкой. После этого нужно провести уборку помещения — строительный мусор может затруднить установку розетки.
Установка подрозетника
Подрозетник устанавливают до укладки плитки. При замене устройства нужно вынуть старый корпус, открутить саморезы. После этого извлекают подрозетник, устанавливают новый. Если монтаж начинают с нуля, выполняют такие действия:
- Примеряют новый подрозетник. Если отверстие имеет недостаточный размер, его расширяют зубилом.
- Подготавливают нишу, очищая ее от пыли и грязи. Дно и стенки отверстия обрабатывают шпаклевкой.
- Вводят подрозетник в нишу. Удаляют излишки раствора. К монтажу розетки приступают только через 24 часа. Это позволит раствору отвердеть и закрепить подрозетник.

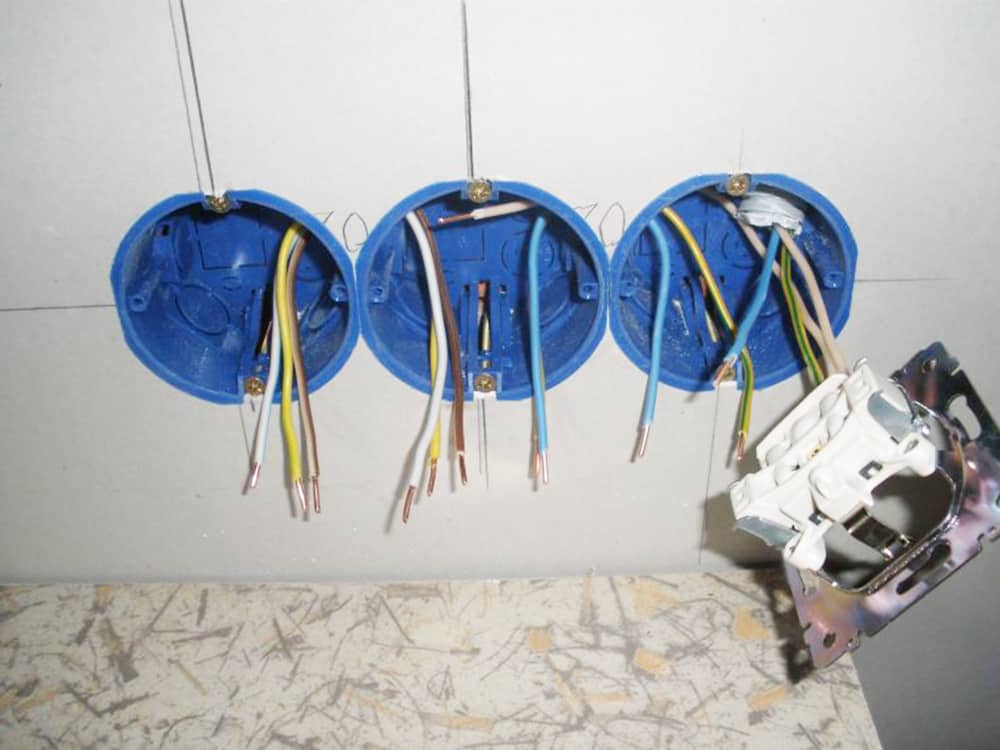

Установка подрозетников в гипсокартонную стену.
Монтаж и подключение розетки
Установку электроточки выполняют так:
- Обесточивают проводку, выключив защитное устройстве в щитке. Очищают концы кабелей от оплетки, используя нож, кусачки или клещи.
- Снимают декоративную накладку розетки, выкручивают винты, ищут нужные контакты. При подсоединении учитывают цвета изоляции проводов. Белым отмечается фаза, синим — ноль, зеленым — заземление.
- После подсоединения к клеммам провода оставляют внутри коробки. Нельзя допускать перегиба или сдавливания. Конструкцию устанавливают в подрозетник, фиксируют винтами.
- Закрывают корпус розетки. Установку завершают проверкой. После подачи тока замеряют напряжение мультиметром.
Установить влагостойкое накладное устройство проще. Монтаж подрозетника не выполняется. После штробления приступают к подсоединению проводов.
Монтаж внутри защитного кожуха
Правила безопасности разрешают в ванной комнате эксплуатацию электроустановочных изделий классом не ниже IP 4. При необходимости это требование можно обойти. Если расположение розеток осуществляется внутри корпуса электрического щитка и класс его влагозащиты соответствует IP 4, то все условия будут соблюдены.
Розетка в силовом шкафу
Использование такой конструкции оправдано только в двух случаях:
- Не удается найти влагозащищенные розетки;
- Кроме подключения стиральной машины, внутри щитка дополнительно устанавливают блок управления теплым полом или выключатель встраиваемой подсветки.
Вначале при помощи дюбель-гвоздей выполняется монтаж щитка на стену. Затем внутрь заводится конец кабеля и подключается к соответствующим клеммам контактной колодки. В корпусе щитка установка розетки выполняется при помощи монтажных скоб. Блок управления теплым полом, выключатель или какое-либо другое устройство устанавливается аналогичным образом, либо при помощи штатного крепления.
Установка розеток в ванной комнате достаточно сложное и ответственное мероприятие. Она должна выполняться с соблюдением всех правил и требований по безопасности. Поэтому перед тем как начинать что-либо делать, необходимо тщательно все взвесить, продумать и подготовиться.
Розетка для машинки на стене ванной
Розетка с крышкой на стене
Скрытая инсталляция
В этом варианте основная сложность заключается в подготовке посадочного гнезда. Необходимо высверлить или выдолбить углубление, в которое будет установлен блок розеток. Кирпичная стена легко поддается коронке с алмазным напылением. Железобетонные панели представляют большую сложность, дополнительно приходится применять бур перфоратора.
Подрозетник устанавливается в полученное глухое отверстие. Для надежности производится фиксация при помощи раствора алебастра или дюбель гвоздей. Дальнейший процесс установки достаточно прост и не представляет каких-либо сложностей:
- С встраиваемой розетки удаляется декоративная верхняя часть корпуса;
- Монтажный конец кабеля подключается к контактам;
- Розетка устанавливается на свое посадочное место;
- Вращением монтажного винта контактный блок фиксируется за счет расклинивания крепежных лапок;
- Устанавливается и закрепляется винтами верхняя крышка корпуса.
Устанавливаем скрытую розетку.
Штробирование
Применяется для монтажа скрытой проводки, позволяя спрятать ее в стене. Сначала надо определить и разметить трассу на стенах ванной, где предполагается проведение кабелей. Располагать их следует вертикально по отвесу или под потолком, горизонтально. Дополнительно следует отметить места установки розеток.
Затем нужно перейти к непосредственной процедуре штробления. Она может осуществляться посредством штробера или перфоратора со специальной насадкой. При больших объемах подойдет дисковый режущий инструмент (болгарка с сегментным алмазным диском). Затем следует приложить кабели при помощи алюминиевой монтажной полосы или перфорированной. При их отсутствии прекрасно подойдет и алебастр. Можно использовать и дюбель-хомут. Далее останется только заделать канал с уложенными кабелями.
Монтаж в гипсокартоне
Перегородки из гипсокартона не теряют популярности до сих пор, поскольку это качественно, удобно и быстро. И прокладывать проводку под ним тоже удобно. Главное — избежать «встреч» с саморезами или шурупами, на которые крепят гипсокартон. Обычно в этом помогает проводка, уложенная в 20 см от пола.
Но для надежности кабели следует проводить в гофротрубе, имеющей соответствующий сертификат по пожаробезопасности. Сделать это нужно до обшивания второй стороны перегородки. Протягивать следует через отверстия, расположенные в вертикальных стойках каркаса. Если гофротруба будет проходить близко к саморезу, следует сдвинуть ее либо откусить саморез. Далее следует заполнить пустоты перегородки звукоизоляцией и обшить вторую сторону, чтобы кабели были плотно зажаты между перегородками.
Если перечисленные способы не подходят, есть еще один вариант — монтаж электропроводки коробом. Современные короба изготавливают из прочного пластика, отличающегося неспособностью к возгоранию. Короб состоит из двух частей: одну нужно крепить к стене посредством простых гвоздей или шурупов. Вторая часть легко защелкивается на готовом основании, только перед этим в нем следует протянуть провод. Такой вариант монтажа позволяет обеспечить дополнительную безопасность от повреждений и возгораний.
Монтирование проводов посредством короба является весьма простой задачей. Достаточно произвести разметку в соответствии с проектом, нарезать необходимые отрезки короба и осуществить его установку вместе с проводкой. Еще одним плюсом использования короба является возможность открыть его в любое время и провести замену проводов при необходимости. Не последнюю роль играет и эстетическая сторона вопроса. Опытные производители выпускают короба различных расцветок и имитаций под карнизы или плинтуса, поэтому они совершенно не портят интерьер.
