Как самому сделать вибростол для тротуарной плитки

Изготовление станины

Итак, как сделать вибростол своими руками?

1. Начать нужно со сборки основания. Размеры его могут быть произвольными, все зависит от того, какое количество формочек вы планируете одновременно размещать на столешнице. Стандартным и наиболее удобным считаются размеры 0,7х0,7 м.
2. Ножками служат металлические трубы, хотя если их нет, можно изготовить их из швеллера, уголка, квадрата или того, что есть под рукой. В основании ножек привариваются металлические пластины с отверстиями нужного диаметра, они позволят зафиксировать вибростол при помощи анкерных болтов или просто забетонировать его.
3. Высота конструкции – также дело сугубо индивидуальное, основным критерием тут является удобство для мастера, вам должно быть комфортно при работе.
4. Ножки соединяются между собой при помощи металлической рамы (квадратной или прямоугольной), выполненной из уголка. В итоге у вас должна получиться конструкция, больше всего напоминающая стол без столешницы.
5. По углам конструкции привариваются «стаканы» высотой в 5–6 см, выполненные из трубы диаметром чуть больше, чем диаметр пружин. Если «стаканы» сделать не из чего, пружины можно приварить прямо на станину, а на верхнюю их часть прикрепить пластины с отверстиями для болтов.

Двигатель на вибростол и чертежи

Мощность двигателя не должна быть слишком высокой, поэтому многие используют моторы от стиральных машинок. Единственный его минус — маленький ресурс. Но если нет планов по обеспечению плиткой всего района, тогда один двигатель может исправно работать несколько лет при средних нагрузках. Можно доработать мотор, поскольку основной слабой стороной его стали втулки или подшипники. Если сразу поменять подшипники на усиленные и убрать втулки и заменить их подшипниками, то стол прослужит еще дольше.

Можно воспользоваться готовым вибратором. ИВ99, к примеру, обойдется в 5-7 тысяч, но он практически вечный, поскольку обладает запасом мощности и предназначен для таких работ. Отличным дополнением станет регулятор частоты оборотов. Сего помощью можно подстраивать частоту вибраций для каждой партии плитки в отдельности.

Выбор электродвигателя

Самодельный вибростол для производства тротуарной плитки можно оборудовать обычным электродвигателем на 220 В или 380 В мощностью 0,25-1,5кВт, предварительно намеренно разбалансированным. Если вибростол изготавливается для длительного использования, то целесообразно оборудовать его специально предназначенным для этого электромотором с устройством регулирования амплитуды колебаний, например, ИВ-98, ИВ-99Б, ИВ-99Е производства Ярославского электромеханического завода.

Способы разбалансировки мотора

В зависимости от места установки двигателя, производят разбалансировку или шкива на нём, или блока ременной передачи на столешнице.

Разбалансировку осуществляют различными способами:

• на вал насадить круглый шкив со сточенным или просверленным участком окружности;
• приварить на шкив гайку (размер и вес определяется экспериментально);
• надеть на вал муфту с приваренным на торец поперёк болтом с двумя гайками, которые можно передвигать по резьбе и контрить между собой, регулируя величину разбалансировки; число колебаний при вибрации равно числу оборотов двигателя, а сила вибрации зависит от удалённости гаек от центра вала (гайка дальше – сила больше).

Монтаж электродвигателя

Крепление мотора к столу или столешнице производят болтами с использованием под гайками прорезных шайб (шайб Гровера), препятствующих отворачиванию гаек под воздействием вибрации. В конструкции должна быть исключена вероятность попадания на электродвигатель воды из форм с раствором.

Столешница приводится в движение электродвигателем, расчетной мощности с эксцентриком на валу

Изготовление вибропресса для тротуарной плитки своими руками – чертежи

Вибропресс для производства тротуарной плитки – основное оборудование, использующееся в процессе создания качественного и прочного покрытия.

Современные производители выпускают станки разной мощности, для определенных масштабов производства, с теми или иными функциями, но все они стоят немало.

Если есть необходимость в самостоятельном создании тротуарной плитки, можно попробовать сделать вибропресс своими руками.

Вибропресс для тротуарной плитки позволяет делать элементы из двух слоев: базового и фактурного (лицевого). Базовый слой создается из песка, цемента и щебня, получается прочным и качественным. Второй слой готовят с добавлением специального пигмента, который позволяет получать любые оттенки и цвета плитки.

Производство тротуарной плитки с помощью вибропресса:

• Загрузка смеси в один или два бункера (большая емкость предназначена для основной смеси, малая – для бетона с пигментом для формирования лицевого слоя).
• Поступление смеси из первого бункера в пресс-форму, которая находится на вибростоле. Включение вибратора на 1-2 секунды для распределения смеси в матрице равномерным слоем.
• Загрузка цветного бетона в пуансон, включение режима вибропрессования на 35-40 секунд для уплотнения.
• Снятие матрицы и пуансона, перемещение готовых изделий в место, где они будут набирать прочность. Если используется технология ускоренного набора прочности, может выполняться термовлажностная обработка.
• Отправка готовых плиток на склад, потом в транспортировочные поддоны, доставка к потребителю.

Особенности вибропрессования

Метод вибропрессования достаточно прост – бетонная смесь, из которой изготавливается плитка, заливается в жесткую матрицу, установленную на постоянно вибрирующей станине.

Сверху на смесь давит также непрерывно вибрирующий пуансон (деталь, которая является обратной для матрицы и точно входит в нее по аналогии с поршнем и цилиндром) до полного уплотнения смеси.

Потом пуансон и матрица поднимаются, а с поддона забирают уже готовые изделия.

Составные части вибропресса

Оборудование для создания плитки предполагает определенную конструкцию и составные элементы. Вибропрессовальный мини-станок вполне можно сделать своими руками, главное – все тщательно изучить, просмотреть и сделать чертежи, продумать и следовать инструкции.

Конструкционные элементы вибропресса:

• Стол
• Столешница
• Специальное устройство для прессования
• Механизм для вибрирования

Каждая часть делится еще на несколько узлов и предполагает определенное крепление с другими элементами.

До того, как начать делать вибропресс для тротуарной плитки своими руками, чертежи нужно подготовить обязательно.

Их можно скачать в сети или нарисовать самостоятельно, со своими доработками и конструкционными решениями. Так или иначе, но за основу лучше брать уже готовую схему, созданную профессионалами.

Изготовление стола вибропресса

Стол для вибропресса состоит из таких конструкционных элементов: ножки, рама размером 70х100 или 50х70 сантиметров (приваренная к ножкам).

Величина стола напрямую зависит от размера столешницы, который определяют, исходя из планируемых объемов производства: чем больше форм будет использоваться в процессе прессования одновременно, тем большей должна быть столешница.

Длину ножек (и высоту стола, соответственно) подбирают, исходя из комфорта для работника (обычно в диапазоне 80-110 сантиметров).

Ножки вибростанка

Если планируется устанавливать вибропресс стационарно, в процессе проектирования можно добавить по 25 сантиметров к длине ножек, чтобы их можно было забетонировать в основание.

Есть и другое решение – приварить стойки к закладным деталям, которые уже были забетонированы.

Для переносного станка на нижние торцы стоек приваривают опорные пластины прямоугольной формы из 3-4-миллиметровой стали, чтобы вес оборудования распределялся равномерно.

Рама вибропресса

Верхнюю рамную часть стола делают из швеллера №10-12, уголковой стали 10х10 сантиметров либо двутавра №10-12.

Заготовки режут по размерам в чертеже, выкладывают горизонтально на ровной поверхности, соединяют методом электросварки.

Потом сварочные швы нужно очистить от шлака, аккуратно зашлифовать болгаркой и покрыть антикоррозийной краской. После того, как рама сварена, нужно проверить конструкцию на предмет плоскостных отклонений.

Сборка стола

На данном этапе изготовления вибропресса для производства тротуарной плитки необходимо собрать стол в единую конструкцию. Раму кладут на горизонтальную поверхность вверх нижней частью, к углам приваривают ножки.

Вибростол для плитки – виды и типы

Чтобы определиться с видом будущего оборудования, нужно понимать, какие вибростолы существуют и какое назначение каждого вида:

По направлению вибрации:

Вибростол с горизонтальной вибрацией;Вибростол с горизонтальной вибрацией

Вибростол с вертикальной вибрациейВибростол с вертикальной вибрацией

Направление зависит от того, как будет установлен ротор. Наибольшее распространение получили столы с горизонтальной вибрацией.

По специализации:

формовочные. Столы предназначены для формирования изделия;

расформовочные (распалубочный). Назначение – выбить (извлечь, вытрясти) изделие из формы с использованием вибрации.

Вибростол расформовочныйТакие вибростолы имеют практически одинаковый вид. Отличает их только установленная на расформовочном столе насадка с отверстиями.

На такую насадку устанавливают форму с изделием и посредством вибрации извлекают его из формы.

Внешний вид стола показан на фото.

Чертеж расформовочной насадки для вибростолаДля индивидуального строительства достаточно изготовить один вибростол с горизонтальной вибрацией. А извлекать плитку из форм не составляет труда, поскольку в частном производстве обычно используют гибкие формы. Тем более, что установить расформовочную насадку можно в любой момент.

Статья по теме: Каким бывает обойный клей

Чертеж-схема расформовочной насадки показан на картинке.

Материал подготовлен для сайта www.moydomik.net

На практике, вибростол, изготовленный для производства тротуарной плитки в домашних условиях, чаще всего используется как основание для отрезного станка или в качестве платформы для установки циркулярной пилы.

Принцип действия вибростола для плитки

Чтобы понимать, какие детали/элементы конструкции понадобятся для работы и зачем каждая из них, коротко опишем принцип работы вибростола.

Технология изготовления тротуарной плитки: принцип работы вибростанка

Для того чтобы понимать, как правильно сделать то или иное устройство, нужно разобраться с технологией изготовления тех элементов, для которых оно разработано. Поэтому рассмотрим принцип работы вибростола и для чего предназначена каждая из составляющих его частей.

Рабочая поверхность стола крепится к станине при помощи специальной системы пружин, если речь идет об устройстве горизонтальной вибрации или же при помощи подвесов, в случае вертикальных приборов. За счет работы электродвигателя расчетной мощности, на валу которого эксцентрик, столешница приводится в движение. Благодаря тому, что эксцентрик смещается, меняется центр тяжести, в результате чего получается нужная вибрация.

Для удобства работы с вибростолом следует учитывать высоту ножек основания.

Вибростол для плитки: что это?

В процессе изготовления тротуарной плиты на основе бетона возникает серьезная проблема в виде высокого уровня пористости уже готового строительно-отделочного материала. Применение вибрационного стола позволяет перед сушкой плитки минимизировать пористость.

Вибрация усиливает процесс оседания бетонных частиц, вытесняющих воздушные пузырьки на поверхность. В результате тротуарная плитка имеет более высокое качество, а также обладает устойчивостью к истиранию и достаточной морозостойкостью.

Небольшой вибростол

Как следствие, такой материал на основе бетонов может эксплуатироваться длительное время даже в неблагоприятных внешних условиях.

Применение вибрационного стола требует некоторых навыков, так как несоблюдение правил эксплуатации и превышение времени вибрационного воздействия часто становится основной причиной расслоений цемента и песка.

Как функционирует самодельный вибростол

До того как сделать вибростол, необходимо изучить принцип работы агрегата.

Формовочное устройство работает довольно просто:

1. Производится жесткая фиксация рамы к напольной основе.
2. Подсоединяется к пусковому устройству кабель питания.
3. Проверяется функционирование оборудования на холостом ходу.
4. Ставится на вибрационную плиту литформа, наполненная рабочей смесью.
5. Подается электропитание путем нажатия на кнопку «Пуск».

   Схема вибростола и просеивателя песка

6. Происходит виброуплотнение бетонного раствора.
7. Отключается электропитание нажатием на кнопку «Стоп».
8. Снимаются уплотненные формы с продукцией.
9. Осуществляется следующий цикл трамбования.

Виды и типы

Вибростолы отличаются не только размерами и конструкционными особенностями, то также своим назначением и областью применения:

• направление вибрационного воздействия позволяет подразделять все конструкции на горизонтальные и вертикальные модели, что обусловлено местом установки ротора;
• в зависимости от способа установки, вибростолы могут быть мобильными или переносными, а также стационарными, установленными в специально выделенном помещении;
• по назначению стол может быть формовочным и распалубочным, а основное отличие таких моделей представлено наличием во втором варианте специальной насадки с отверстиями.

При использовании гибких форм под заливку бетонного раствора есть возможность полностью исключить необходимость применения распалубочного стола.

В условиях индивидуального строительства, а также при необходимости получить самостоятельно не слишком большое количество тротуарных плит, целесообразно отдавать предпочтение простым горизонтальным моделям.

Особенности изготовления вибростола

Рассмотрев основные элементы вибростола, рассмотрим, как сделать его своими руками. Для начала изготавливается неподвижная часть.

Процесс ее изготовления сводится к следующим действиям:

1. В первую очередь собирается верхняя рама, к которой будут привариваться ножки.
2. Для рамы используется стальной уголок не меньше 50×50 мм.
3. Если изготавливаемый вибростол имеет большие габариты, то дополнительно привариваются поперечины для распорки всей конструкции.
4. Для резки используется болгарка с диском по металлу.
5. Для сборки всех элементов необходимо побеспокоиться об идеально ровной горизонтальной поверхности.
6. Для ножек применяется труба Ø50 или 80 мм.
7. Если вибростол будет переносным, то ножки должны иметь одинаковый размер.
8. На нижнюю часть ножек следует приварить металлическую пластину размером 100 на 150 мм.
9. Эти пластины будут содействовать равномерному распределению веса всей конструкции.
10. Если сооружение будет стоять на одном месте, то ножки необходимо забетонировать глубиной до 300 мм.
11. К раме ножки следует приварить по углам под углом 90°. Для достижения ровности, дополнительно привариваются треугольники из стали толщиной около 3 мм. Эти треугольники или косынки следует обварить со всех сторон соприкосновения с каркасом.

В результате всех действий, полученный каркас будет надежным и долговечным. Он должен справляться с энергией вибрации, которая будет передаваться с подвижной части вибростола на ножки. Если вы сомневаетесь в достаточной прочности, то дополнительно приварите раскосы.

Процесс изготовления столешницы был описан выше, сейчас уделим внимание тонкостям ее установки. Столешница фиксируется к столу посредством пружин

Они вставляются в специальные монтажные стаканы.

Совет!
Пружины могут быть использованы от старого автомобиля. В среднем их длина должна быть в районе около 100 мм, а диаметр до 150 мм.

Так, на токарном столе необходимо вырезать 8 колец из стальной трубы, диаметр которой должен быть чуть большим диаметром пружин. Эти кольца должны иметь длину около 30 мм. На следующем этапе кладете пружины на углы изготовленной рамы и прикладываете столешницу.

Это необходимо для того, чтобы мелком обрисовать контур колец на раме и столешнице. По этим отметкам привариваются кольца-стаканы. В них устанавливаются пружины, а сверху столешница.

Важно! После установки столешницы, убедитесь, что она стоит параллельно всей конструкции каркаса.

Чтобы нивелировать неровность, с пружины просто срезается определенное количество витков. Еще один важный этап работы заключается в установке двигателя. Его крепление осуществляется при помощи болтов.

Чтобы под воздействием вибрации гайки не раскручивались, под них следует уложить шайбу Гровер. При креплении мотора побеспокойтесь о том, чтобы на него не попадал бетон и вода. Возможно, будет целесообразным изготовить защитный кожух.

Кроме всего прочего, устанавливается ременная передача, блок и шкив. Все это следует закрыть кожухом. Для электродвигателя обязательно оборудуется заземление. Что касается кнопки запуска, то она должна располагаться в удобном месте для рабочего.

Заключение
Рассмотрев секреты – как изготавливается вибростол своими руками, можно приступать к работе. Безусловно, справиться со всеми работами самостоятельно поможет дополнительный просмотр видеоматериала.

Благодаря этому, получиться изготовить вибростол для тротуарной плитки. При наличие подобного опыта, оставляйте комментарии в конце статьи.

Видео инструкция по сборке вибростола своими руками

https://youtube.com/watch?v=OfWwMwCc6G8

Еще один вариант изготовления самодельного вибростола — видео

Вибростол для тротуарной плитки

Вибростол устроен очень просто и для его изготовления можно пойти по разным методикам. Чертежи и фотографии, которыми оформлена страничка, показывают, что конструкция его может быть различной, равно, как и мощность и производительность. В зависимости от поставленных задач каждый подбирает конструкцию по потребностям.

Основной элемент вибростола — двигатель с эксцентриком, которые в паре образуют вибрирующий узел. Вибромеханизм приводит в движение подвижную плиту, на которой в процессе производства будет располагаться форма с раствором. Под воздействием вибрации плиты раствор уплотняется до определенного предела, после чего на плиту устанавливают новые формы.

Подготовка к изготовлению тротуарной плитки

Первым делом понадобится оборудование для производства брусчатки, без которого невозможно выполнить работу.

Форма для заливки смеси

В зависимости от того, какой задуман дизайн садовой дорожки или площадки во дворе, для изготовления брусчатки в домашних условиях выбирается подходящая форма для заливки в нее смеси, в чем можно убедиться, посмотрев на следующее фото.

В данном случае использованы приобретенные, одинакового размера формы для плитки, но использование красителей и оригинальный способ укладки позволили создать оригинальный узор, напоминающий 3D изображение.

Это важно! Чтобы точно знать, как выбрать брусчатку подходящего размера, и насколько она будет смотреться после укладки, можно в интернете найти соответствующее фото, и только после того как убедились, что выбрали именно то, что нужно, приобрести подходящую форму для заливки.

Что касается покупных форм для изготовления брусчатки вибропрессованием, то они отличаются не только формой, но и материалом, который был использован при их изготовлении.

• Полиуретановые и силиконовые формы не имеют ограничений по конфигурации, поэтому дизайн деталей может быть самым разнообразным, но без дополнительной фиксации лотки могут деформироваться или перекоситься. Формочка из качественного материала обеспечит до 800 циклов заливки.
• Резиновая форма более устойчивая при нагрузке на изгиб, но воспользоваться ней получится до 500 раз.
• Пластиковая форма имеет хорошую жесткость, поэтому ее не нужно фиксировать в рамке, но выдержит она не более 250 циклов заливки, чего вполне достаточно для внутренней отделки пола в беседке. Более дорогие пластиковые изделия прослужат в 4 раза больше.

Также может быть изготовлена форма для брусчатки своими руками.

Чаще всего форму для брусчатки делают из деревянных элементов, но при этом придется смириться с тем, что такая плитка для дома может быть только:

• квадратной;
• в виде ромба;
• многоугольной;
• прямоугольной.

Это важно! Если сделать форму для заливки в единственном числе, то процесс изготовления требуемого количества плиток растянется на долгие месяцы. Более практично собрать несколько деревянных каркасов, но все формы для изготовления брусчатки должны быть одного размера, иначе возникнут проблемы.

Для изготовления брусчатки кирпичик может быть использована самодельная металлическая форма, при этом плитки имеют разные размеры, но подобраны таким образом, что полностью покрывают площадь мощения.

Еще одна технология изготовления брусчатки в домашних условиях заключается в использовании обрезков труб ПВХ различного диаметра, которые служат формой для заливки раствора. Толщина брусчатки будет одинаковой только в том случае, если все обрезки труб будут одной высоты.

Вибростол

Если приобрести станок для производства брусчатки, то работа пойдет намного быстрее, но нет смысла в такой покупке, когда плитки требуется всего несколько квадратных метров. Если нужно разово изготовить большое количество плиток, то можно взять в аренду вибропресс для брусчатки.

Это важно! Находящийся в форме состав необходимо уплотнить, иначе изделие получится непрочным, да еще и с изъянами.

Для уплотнения раствора в форме понадобится вибростол, который изготавливается в домашних условиях.

Более детально с устройством этого приспособления можно ознакомиться, посмотрев видео

Как функционирует самодельный вибростол

До того как сделать вибростол, необходимо изучить принцип работы агрегата.

Формовочное устройство работает довольно просто:

1. Производится жесткая фиксация рамы к напольной основе.
2. Подсоединяется к пусковому устройству кабель питания.
3. Проверяется функционирование оборудования на холостом ходу.
4. Ставится на вибрационную плиту литформа, наполненная рабочей смесью.
5. Подается электропитание путем нажатия на кнопку «Пуск».

   Схема вибростола и просеивателя песка

6. Происходит виброуплотнение бетонного раствора.
7. Отключается электропитание нажатием на кнопку «Стоп».
8. Снимаются уплотненные формы с продукцией.
9. Осуществляется следующий цикл трамбования.

Что такое вибростол

Если все же возникло непреодолимое желание украсить подворье плиткой, то есть выход, как это сделать недорого и качественно. Плитку можно изготовить своими руками. Цена ее в таком случае будет в несколько раз меньше покупной, а если приложить усилия и сделать все по технологии, то по качеству такая плитка не будет отличаться от фирменной.

Для этого придется использовать бетономешалку и сделать вибростол своими руками чертеж и краткие пояснения к процессу изготовления можно найти на страничке. Это самые крупные капиталовложения, которые придется сделать для начала работ по устройству двора. Бетономешалка не в счет, поскольку она есть практически у каждого хозяина, а вот с вибростолом могут возникнуть проблемы. Вибростол необходим для уплотнения бетонной смеси, из которой отливают плитку, а без процесса уплотнения материал будет неплотный и рыхлый, что, несомненно, скажется на прочности и на сроке службы готовой плитки.

Порядок изготовления

Чертежи для самостоятельного изготовления вибросита несложно выполнить самому. Для наглядности приводим свой схематичный план будущего изделия.

Наше вибросито имеет следующие размеры:

• общие габариты основания (рамы): длина – 1350 мм, ширина – 560 мм, высота – 850 мм;
• размеры внешнего ящика: длина – 610 мм, ширина – 455 мм, глубина – 120 мм;
• размеры откидного ящика (внутреннего) выбираются таким образом, чтобы его можно было без особых усилий и трения о стенки внешнего ящика опрокинуть и освободить от отсева.

Сначала из брусков и досок изготавливаем раму необходимого размера. Деревянные детали скрепляем при помощи металлических уголков, пластин и саморезов. Затем с внутренней стороны основания крепим направляющие бруски – «рельсы» (используем 6 металлических угольников), по которым будут двигаться ящики (для повышения антивибрационных качеств между направляющими и уголками устанавливаем резиновые опоры-амортизаторы). Направляющие скрепляем между собой поперечными брусками по принципу шпал между железнодорожными рельсами. В верхней части рамы делаем площадку и крепим на ней электропилу.

Затем делаем конструкцию, которая представляет собой два ящика, вставленных друг в друга и скрепленных между собой рояльной петлей: один без дна (внешний), а второй с закрепленной металлической сеткой вместо дна (внутренний). Размер ячеек сетки выбирается, исходя из размера той фракции сыпучего материала, которую хотим получить в итоге. К «бездонному» ящику снизу крепим четыре ролика (их можно купить в магазине мебельных аксессуаров). Лезвие ножовки прикрепляем к внешнему ящику с помощью пружинной скобы и болтов (10 мм). Поступательное движение от лезвия передается ящикам, которые осуществляют движение вперед-назад по двум направляющим. В процессе движения сетка вибрирует и сыпучий материал, насыпанный сверху, просеивается.

Желоб, изготовленный из фанеры, по которому просеянный материал попадает в емкость для сбора, жестко крепим к основанию (его также можно изготовить из листового железа или кровельной жести).

Потребляемая мощность самодельного вибросита зависит от модели примененной электропилы. Чем больше мощность электропилы, тем больше могут быть габариты самодельного вибросита. А это в свою очередь позволит увеличить производительность всей установки.

Основные критерии различия вибростолов:

1. Размер рабочей поверхности. Чем больше размер рабочей поверхности, тем более сложные и габаритные изделия можно изготавливать с применением данного стола.

2. Мощность. От данного критерия зависит производительность вибростола (масса раствора, которую данная установка может обработать). К примеру, промышленный стол на 3 000 вт может работать с заполненными раствором формами весом порядка 300 кг и габаритами в 4 кв. м. за один заход.

3. Амплитуда. Или иначе – частота вибрации.

Стоит сказать, что различают формовочные и расформовочные вибростолы. Формовочный используется при изготовлении бетонной, гипсовой или иной продукции, либо для создания матриц из формовочных материалов, таких как полиуретан для форм и прочие. Расформовочный применяется для извлечения готовой продукции из форм или опалубки, если того требует ситуация.

А теперь о сборке вибростола своими руками.

Его конструкция проста и, как правило, основную сложность представляет выбор оптимальной амплитуды вибрации

Важно подобрать нужную скорость и равномерность движения вибраций, так как при отклонении от норм, необходимых для дегазации и/или уплотнения смеси, может произойти перенасыщение раствора воздухом – произойдёт так называемый процесс закипания

Изготовление вибростола для тротуарной плитки

• Приступаем к сборке только после подготовки чертежа.
• Исходя из его данных нарезаем заготовку для будущей станины.  Уголок – 45 мм. Трубы должны быть диаметром не менее 65 мм. Длина, в зависимости от желаемой высоты стола. Свариваем все необходимые элементы и лишь, потом привариваем металлический лист.
• После этого, нужно взять пружину и нарезать ее кусками одинаковой длины, в количестве десяти штук.
• Затем, к уже готовой станине привариваем пружины: по углам, в центре и между углом и центром на одинаковом расстоянии.
• Из оставшихся кусков трубы делаем стаканы и привариваем их с нижней стороны стола. В диаметре они должны быть больше пружин на 3 мм и располагаться точно их размещению.
• Для получения надежной фиксации можно приварить стержни.
• После сварки, нужно установить стол на станину.
• Эксцентриковый механизм приваривается снизу, в центре.
• Крепление двигателя осуществляется на расстоянии, которое соответствует длине ремня.
• В конце нужно установить кнопку включения\выключения, подключить питание.

На этом сборка и установка закончена. Можно запускать и откалибровать  амплитуду колебаний, если нужно. Делается это перемещением эксцентрика.

Как сделать вибростол своими руками с горизонтальной вибрацией

Размеры вибростола для плитки

размеры столешницы целесообразно сделать 600х600 или удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить» или же устанавливать меньше и располагать строго по центру. Слишком узкий стол снижает производительность вибростола и является довольно неустойчивой конструкцией.

Примечание. На размеры вибростола влияет и запланированный объем производства, чем он больше, тем больше должны быть размеры столешницы. В свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к материалу ее изготовления, к устойчивости станины и мощности двигателя.

высота вибростола . Рассчитывается исходя из физиологических параметров человека, который будет работать за столом. При среднем росте удобной высотой является 900-1000 мм.

Примечание. Определяясь с высотой стола, учтите способ его установки. Если ноги стола будут укапываться и цементироваться их нужно сделать длиннее. Если конструкция будет мобильной – такой высоты достаточно.

Инструмент:

• сварочный аппарат;
• дрель;
• болгарка.

Материалы для изготовления стола:

материал для столешницы . В качестве такового можно использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса позволяет передать большую вибрацию от вибродвигателя, к тому же значительно снижается уровень шума при работе. Но большинство пользователей отдает предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего ресурса его использования.

Столешница для вибростола из ДСП

Столешница для вибростола из листовой стали

Примечание. Более тонкий лист следует усилить металлической трубой или уголком, приварив их по периметру и по центру.

швеллер для крепления мотора (от 211 руб/м.п.). Приваривается в центре под столешницей. В нем просверлены отверстия под болты для крепления мотора;

Швеллер для крепления вибромотора

Крепление для вибромотора

металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);

трубы для формирования верхних перекладин – 40х20 при толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм. (53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней форм;

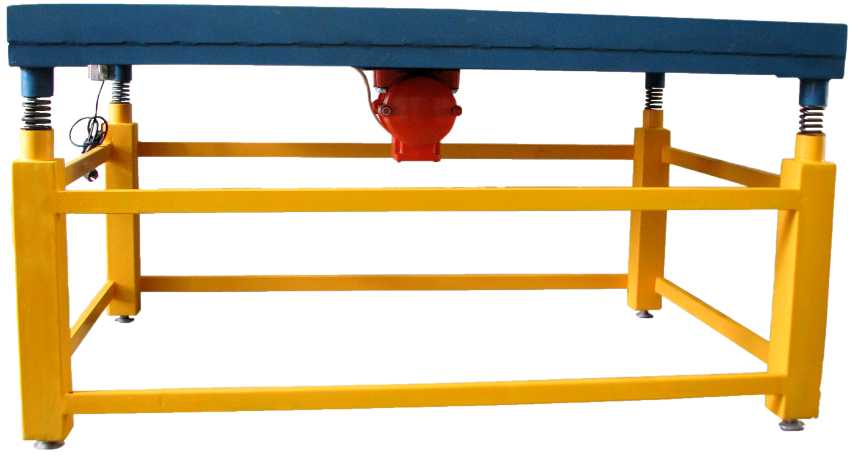

Конструкция рамы вибростола для плитки

Рама с опорами для вибростола

металлические пластины для формирования подошвы ног опоры . Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50;

Устройство каркаса вибростола

пластина для установки электрооборудования;

пружины . Их назначение обеспечить вибрацию. Пружины можно приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с мопедов. Устанавливаются пружины по углам стола. При значительной площади рабочей поверхности устанавливается дополнительная пружина по центру. При этом изменяется конфигурация опоры и место установки двигателя;

Пружины для вибростола

Пружины для вибропресса

К сведению. Стоимость пружины диаметром 53 мм, высотой 113 мм. для скутера составляет 500 руб.

болты для установки на них пружин . Или заготовки трубы, длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые будут выполнять функцию стакана для пружины;

Стаканы для пружин вибростола

Место крепления стаканов для пружин вибростола

Примечание. При диаметре стакана существенно превышающем диаметр пружины будет происходить неравномерная вибрация и износ пружин. А столешница будет раскачиваться, а не вибрировать.

болты и шайбы (4 шт). Предназначены для крепления двигателя;

электрический кабель достаточного сечения, розетка, выключатель, автоматический выключатель;

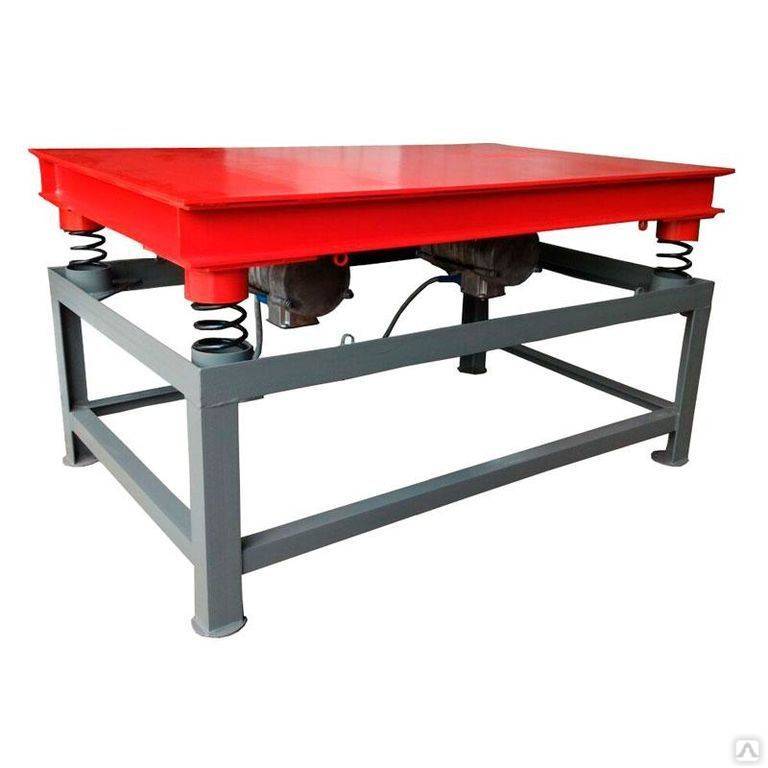

электромотор (вибратор или вибродвигатель для вибростола).

Крепление электромотора для вибростола

Электрический двигатель для вибростола
