Установка снегозадержателей на крыше из профнастила своими руками

Резюме

Как видно, снегодержатели являются неотъемлемым компонентом кровли. Не стоит экономить на конструкции, а также на компонентах. В итоге от правильного подхода может зависеть чья-то жизнь. Во время работы на скате кровли необходимо придерживаться всех правил техники безопасности

Важно обеспечить надежную страховку. Это делается с помощью канатов, который фиксируются на обратной стороне кровли или к дымоходу, если последний имеет металлическую обвязку

Подбирать держатели лучше под цвет кровли или с отличием в один тон, тогда они не будут слишком выделяться на плоскости настила. При сверлении отверстий под саморез стоит учитывать, что их диаметр должен быть на половину миллиметра меньше диаметра самореза.

Рекомендуемые записи

Как укладывать профнастил на крышу Толь гидроизоляционный марки ТГ 350

Устройство стропильной системы для четырехскатной крыши

Как построить вальмовую крышу своими руками

Как вывести трубу через крышу из ондулина

Как избавиться от воробьев под крышей дома

Технология создания снегозадержателей на крышу своими руками

Монтаж снегозадерживающих конструкций на крыше сопровождается рядом преимуществ. Эти простые устройства располагают большим количеством выгодных достоинств.

В некоторых случаях стоимость готовых конструкций может быть довольно высокой, поэтому их можно изготовить самостоятельно

Снегоуловители выполняют следующие функции:

• защита кровельных материалов и водосточной системы от повреждения;
• эффективное устранение тяжелой снежной шапки, которая может стать причиной деформационных изменений и прогиба крыши;
• предотвращение появления водяных подтеков на потолках помещений, расположенных на верхних этажах здания;
• защита декоративных элементов и насаждений, находящихся под окнами;
• защита припаркованных неподалеку от здания автомобилей от схождения снега;
• защита наружной штукатурки, которая может испортиться талой водой, если наступит резкое потепление.

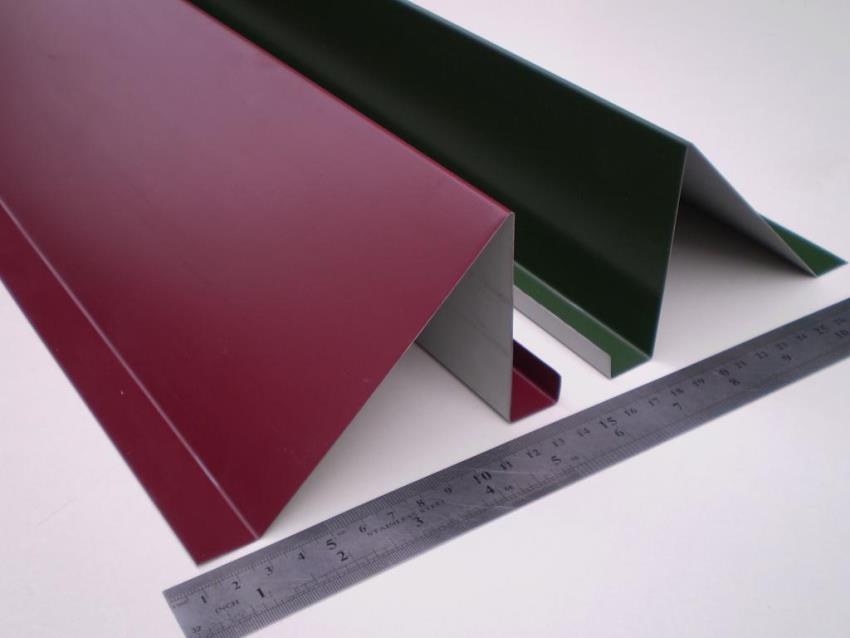

Рекомендации по изготовлению уголковых снегоуловителей на крышу

В целях экономии можно самостоятельно изготовить защитные ограждения уголкового типа и установить на крышу. Этот вариант считается самым простым в исполнении.

Уголковый тип снегозадержателей наиболее простой в изготовлении и монтаже

Для этого потребуются следующие инструменты и материалы:

• ножницы по металлу или ножовка;
• листовая нержавеющая сталь с полимерным напылением;
• листогиб;
• линейка и маркер для нанесения разметки;
• дрель.

Для начала подбирается чертеж с размерами. На его основе создается шаблон уголкового снегозадержателя. После этого с помощью линейки и маркера на листовую сталь переносится разметка. Сделать это нужно так, чтобы после нарезки осталось как можно меньше отходов.

В соответствии с разметкой выполняется нарезка металла с помощью ножовки или ножниц. Не стоит использовать для этих целей болгарку даже если мастер имеет хороший опыт обращения с ней. В результате резки этим инструментом повреждается защитное напыление на металле, которое предотвращает появление коррозии.

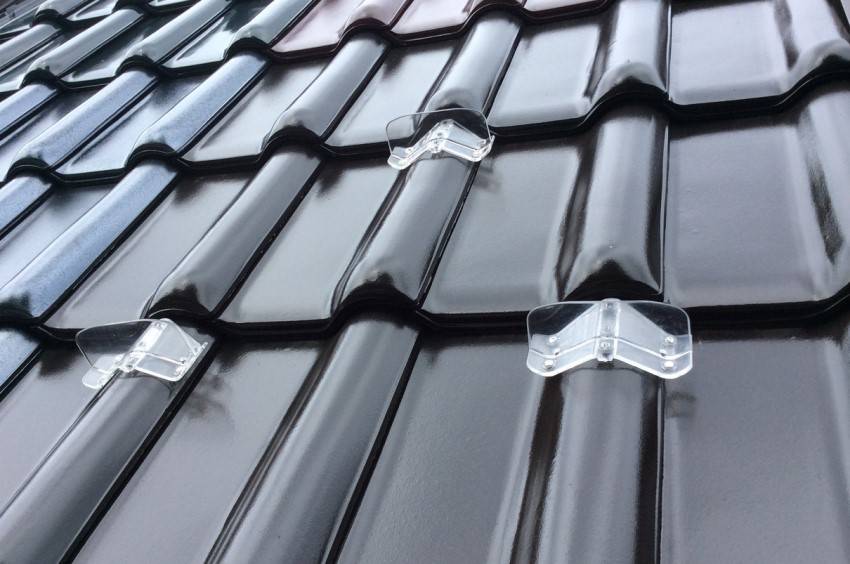

Бюджетный вариант снегозадержателей — точечные конструкции из поликарбоната

На следующем этапе заготовку нужно закрепить на рабочем столе. Используя листогиб, следует по линиям разметки согнуть изделие. В результате должен получиться уголок с двумя полочками для крепежа, высота которого составляет 15-20 см. Для фиксации снегозадержателя будут использоваться саморезы. Под них в крепежных полочках следует выполнять отверстия.

Уголковые конструкции монтируются в шахматном порядке. Если длина ската менее 4 м, достаточно установить снегозадержатели в два ряда. Если же этот показатель составляет 6 м и более, потребуется как минимум три-четыре яруса барьеров.

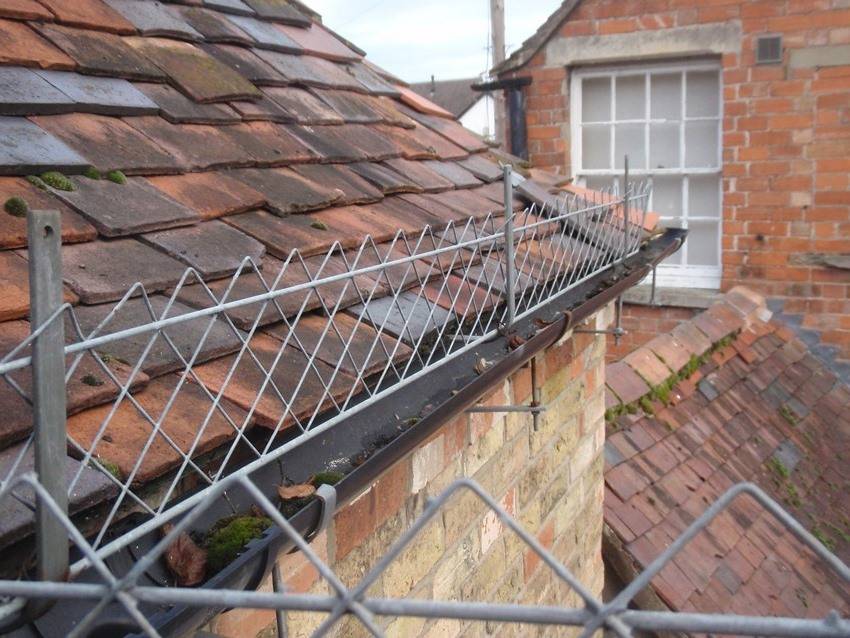

Технология изготовления решетчатых снегозадержателей на кровлю частного дома

Решетчатые конструкции более сложны в изготовлении, чем уголковые. Для этого потребуются навыки обращения с болгаркой и сварочным аппаратом.

Монтаж снегозадеживающих конструкций можно совершить без привлечения специалистов

Перечень необходимых инструментов и материалов:

• металлический уголок;
• нержавейка для создания решетки;
• болгарка;
• металлические трубы подходящего диаметра;
• сварочный аппарат;
• опоры подвесного типа;
• строительный уровень.

Сначала составляется чертеж. Он должен учитывать параметры крыши и все сопутствующие факторы. Для изготовления рамы решетки следует использовать уголок, а в качестве усилителя – трубы. Сталь подготавливается, поверх материала наносится разметка. После этого с помощью болгарки вырезаются все детали.

Уголки следует разместить так, чтобы получился прямоугольник. После этого можно закрепить верхнюю часть рамы методом сварки

При этом очень важно следить, чтобы не было перекосов. Если дефекты отсутствуют, можно заваривать угловые части каркаса

Затем выполняется фиксация труб. Их следует расположить вертикально по отношению к уголкам и приварить. Изготовив необходимое количество конструкций, можно приступать к их монтажу. Предварительно нужно установить на кровлю подвесные опоры.

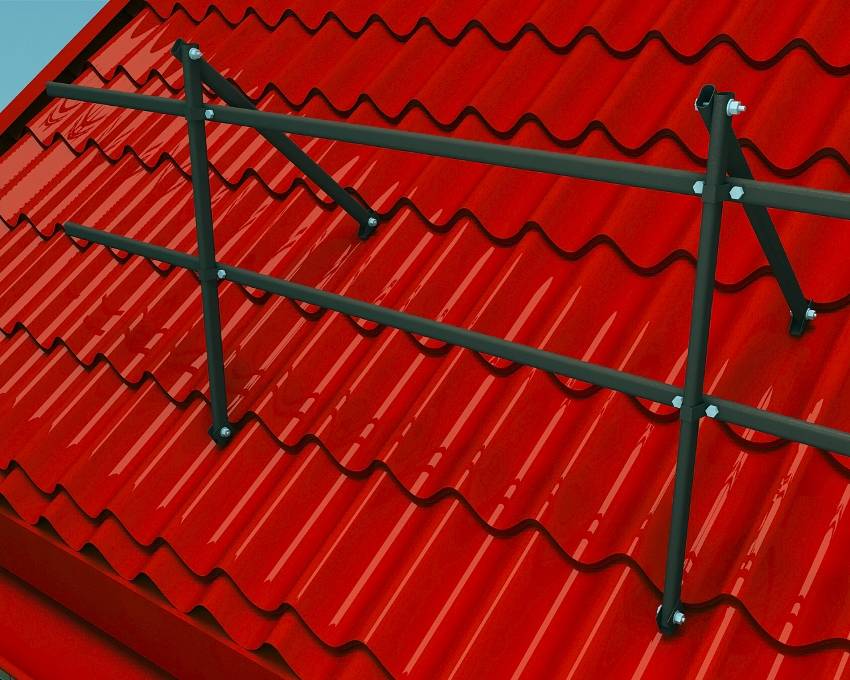

Трехмерный проект снегозадержания из металлических труб

Опоры для самодельных конструкций, как и для снегозадержателей заводского производства можно приобрести в строительном магазине. Используя эти простые устройства, можно избежать многих проблем, связанных с лавинообразным схождением снега с крыши.

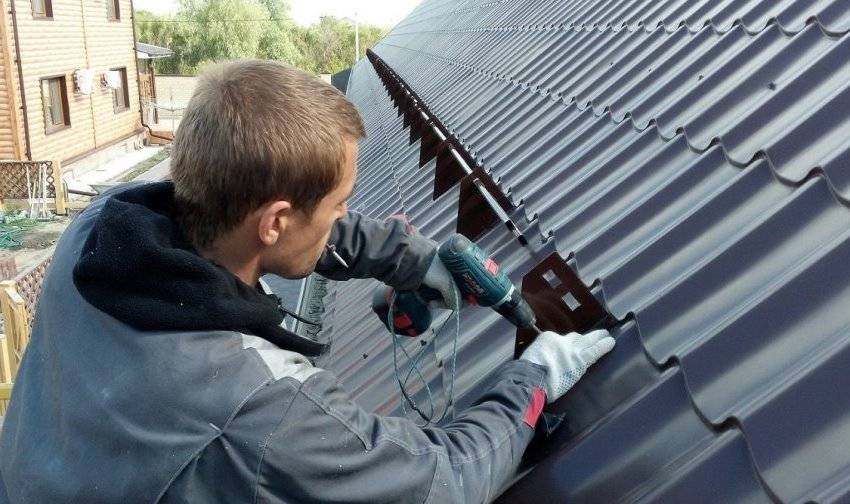

Монтаж своими руками

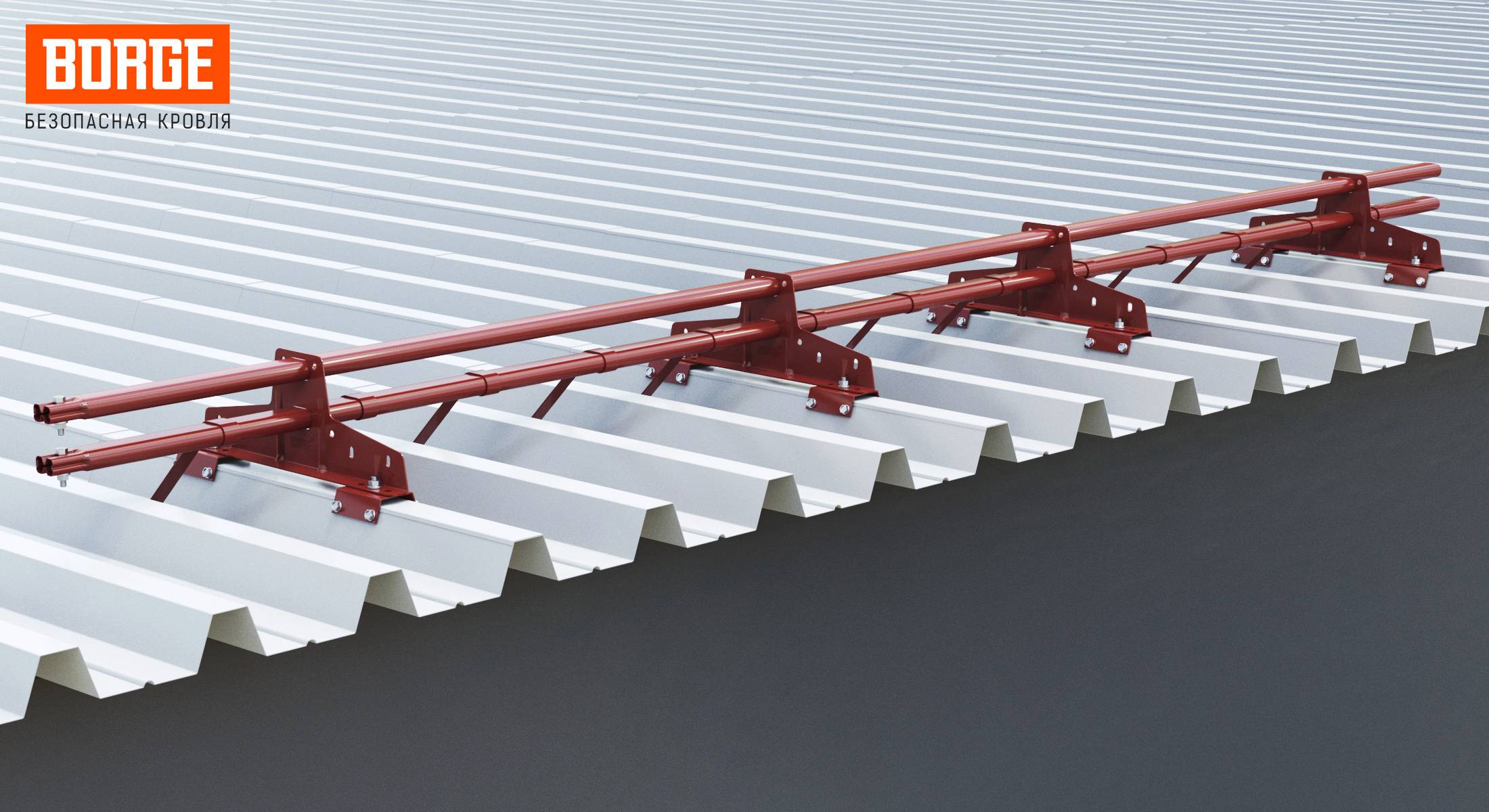

Снегодержатели не всегда монтируются по всему скату кровли. Чаще это происходит над теми местами, где постоянно ходят люди. Это, например, может быть вход или крыльцо. До процесса монтажа необходимо подсчитать, какое количество элементов понадобиться для проведения работ. На иллюстрации ниже видно, как производится установка трубчатых изделий.

Кронштейн располагается в нижней части волны. Производится разметка под отверстия на кронштейнах. Чтобы их было проще расположить на одном уровне, можно с помощью красящей нити отбить нижнюю линию для всех кронштейнов. После этого кронштейн примеряется на место, делается разметка под отверстия, и они сверлятся. Далее производится фиксация кронштейна саморезом с шестигранной шляпкой. Длина самореза подбирается таким образом, чтобы он мог достать до обрешетки. Под головку самореза подкладывается резиновый уплотнитель, который предотвращает попадание влаги под профнастил. Когда кронштейны находятся на своем месте, производится установка и фиксация трубчатых элементов. Видео о монтаже такой конструкции есть в конце статьи.

Обратите внимание! В некоторых ситуациях придется смонтировать дополнительные рейки обрешетки в тех местах, где планируется монтаж снегодержателей

Монтаж точечных снегодержателей также не должен вызвать особых сложностей. На фото выше показана пошаговая инструкция. Располагать их необходимо в шахматном порядке согласно указаниям производителя. Точечный элемент имеет два отверстия для фиксации. Размещается он в нижней части волны. Для крепления применяются усиленные саморезы с шестигранной головкой и резиновым уплотнителем. Удобнее работать шуруповертом, т. к. это значительно ускоряет процесс.

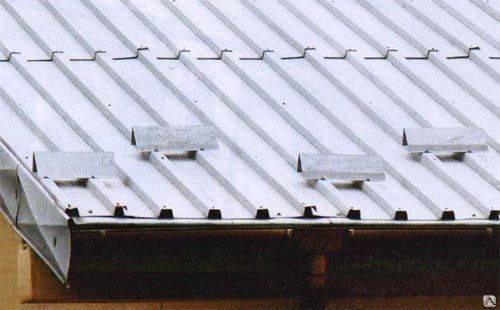

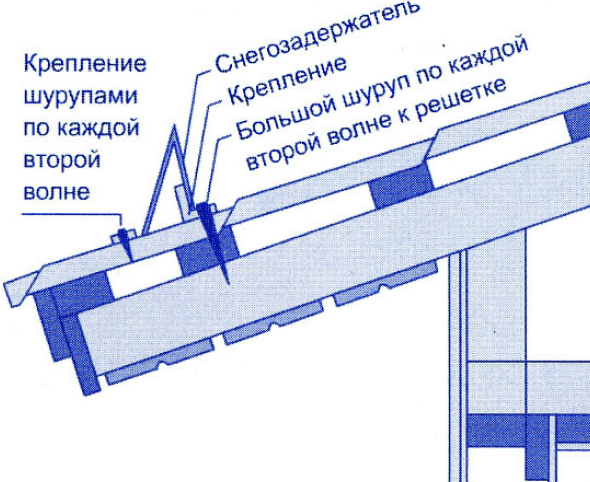

Монтаж уголковых снегодержателей также довольно просто произвести своими руками. Снегодержатели располагаются в шахматном порядке, чтобы уменьшить нагрузку на одну линию. Первым делом производится разметка с помощью шнурка с красящим составом. Это позволит выставить кронштейны снегодержателей в одной плоскости. Кронштейны фиксируются кровельными саморезами в боковую часть волны. Потребуется четыре самореза на каждый элемент. Как видно, конструкция таких снегозадержателей накладывает определенные ограничения в высоту волны. Когда кронштейны зафиксированы на своем месте, можно переходить к креплению на них планки.

Отдельного внимания заслуживает процесс монтажа снегодержателей из поликарбоната. Разметка под них выполняется таким же образом, как описано выше. Фиксация снегодержателей из поликарбоната может производиться:

• саморезами;
• клеящим составом;
• смешанным способом.

При всем этом изделия фиксируются только к листу металла, не требуется выполнять фиксацию саморезами к обрешетке. Если фиксация производится саморезами, тогда потребуется два фиксатора на один элемент. Перед использованием клеящего состава место на кровле обрабатывается обезжиривателем, с снегодержателя снимается защитная пленка и наносится клей. После этого элемент устанавливается на сове место. По истечении определенного времени происходит полимеризация и окончательная фиксация.

Как установить снегозадержатели на крышу своими руками

Прежде чем решиться на усовершенствование безопасности крыши, нужно взвесить, удастся ли это сделать самостоятельно. Далеко не всегда получится безукоризненно установить выбранный тип снегозадержательной системы. Например, крючья можно монтировать лишь на этапе перекрытия кровли, а не после этого. Их конструкция подразумевает крепление под самим покрытием, иначе они не будут держать снег. На готовой крыше крюки-снегостопоры не монтируют, так как придется заново делать кровельную перекладку, а оно того не стоит. Все работы целесообразно включать еще в проекты строительства или непосредственно в процесс перекрытия и ремонта кровли.

Решетчатые снегозадержатели на крышу – это наиболее простой и эффективный способ удержать снег и мелкие куски льда. Увидеть их можно как на крышах небольших частных коттеджей, так и на высоких городских зданиях. Решетчатый барьер прекрасно задерживает тяжелый снег при условии правильного выбора его конструктивных элементов. При помощи прибивных или подвесных опор металлическую решетку крепят практически к самому краю крыши. Само покрытие кровли для решетчатых типов снегостопоров не имеет значения – вполне возможна их установка на крышу любого типа. Для самостоятельного монтажа снегозадержателей лучше использовать не только теоретические знания, но и практические навыки.

Пластинчатые снегозадержатели обычно служат бюджетной версией, хотя и сделаны из аналогичного с кровлей материала, и цвет имеют схожий. Надежной защиты эти недорогие устройства не обеспечивают, а их использование на крышах со скатом больше 30-ти градусов и вовсе неоправданно. Монтаж пластинчатых снегостопоров довольно простой, а их обычное место расположения – на карнизе.

Все трубчатые установки можно смело назвать лучшим способом предупреждения падения снега с крыши. Они могут пропускать лишь небольшие порции льда и снегового покрова между трубами, но никак не опасную лавину. Такие держатели часто устанавливают на фальцевой и металлочерепичной кровле. Для этого их крепят параллельно краю ската над несущей стеной с помощью шурупов или саморезов. Если крыша имеет длину ската более 5,5 метров, то необходимо проложить несколько рядов таких снегозадержателей. Внешнего вида здания они не испортят, потому что будут сливаться с цветом крыши. При необходимости трубчатые снегостопоры можно установить и на черепицу, и на профнастил, но предварительно придется усилить обрешетку. Правильное крепление снегостопоров – это важнейшая часть работы. Трубчатый снегозадержатель монтируют немного выше уровня несущей стены, но никак не ниже ее.

А вот точечные снегозадержатели – для мягкой кровли. Ими можно немного повысить степень защиты водостоков с крыши, создать дополнительную задержку снега в комплексе с другими типами снегозадержателей: трубчатыми, пластинчатыми. Оптимальное расположение – в шахматном порядке между более мощными системами снегозадержания. Установка снегозадержателей на крыше не обязательно проводится по всему периметру дома.

Какой бы тип не был выбран именно для вашего случая, установка снегозадержателей на крыше не обязательно проводится по всему периметру дома. Можно грамотно расположить их над самыми опасными местами: тротуарными дорожками, балконами, мансардой, входами в подъезд или здание, а также над парковками и т. п. Но если речь идет еще и о продлении срока службы системы водостока, то лучше, конечно, сделать снегозадержание полным. Каждый случай следует, как минимум, обсудить со специалистами, знающими толк в промышленном альпинизме. Найти таких людей – не проблема, а вот неудачный монтаж снегозадержателей своими руками вполне может вылиться в куда более серьезные неприятности. И главное – снегозадержательные системы не избавляют от необходимости убирать снег с крыши!

Рекомендации по монтажу

Монтаж снегозадержателей на металлочерепицу планируется на этапе проектирования крыши, поскольку имеет место быть увеличение снеговой нагрузки на фундамент и стропила в целом. На начальном этапе определяются с предпочтительными конструкциями, поскольку некоторым из них требуются дополнительные условия. В целом же правильно крепить элементы достаточно просто, достаточно придерживаться определенной последовательности действий.

Рекомендации по установке

Инструкцияпо установке :

1. Определяются места установки защитных конструкций на крыше. В преобладающем большинстве случаев монтаж осуществляется вдоль карнизного свеса. Специалисты настоятельно рекомендуют оборудовать первый из ярусов над несущей стеной загородного дома, дабы исключить дополнительную нагрузку на свесы.
2. Каждый последующий ряд на удаленности от 1.5 до 2 метров. Для бугельных и уголковых решений наиболее предпочтительным является шахматный порядок, для решетчатых, пластинчатых и трубчатых – рядами.

Расположение основных решений на крыше

1. В зоне, где предполагается закрепление снегоздерживателей, необходимо усилить обрешетку деревянными досками.
2. После того как кровля будет покрыта металлочерепицей, следует натянуть шнурок и обозначить место для монтажа защитных элементов.
3. На скате при помощи саморезов со специальными пресс-шляпками крепятся кронштейны, при этом между соседними изделиями выдерживается шаг в 0.5 м. Количество элементов определяют с учётом ската крыши – чем он круче, тем больше потребуется кронштейнов.

Крепление основных элементов

1. На кронштейнах предусмотрены специальные крючки, в которые и вставляются решетки. На держателях есть небольшие отверстия, куда помещаются трубки. Устанавливающий должен проверить надёжность фиксации конструкции по завершению работ.

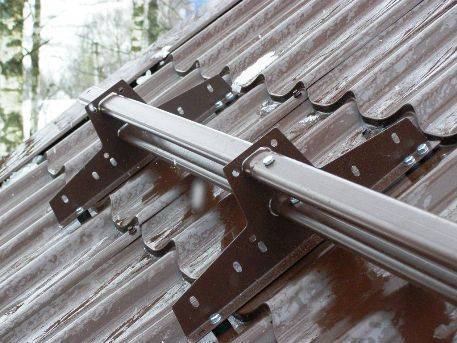

Инструкция по монтажу трубчатого снегозадержателя

Совет. В преобладающем большинстве случаев для сдерживания снежной шапки на крыше достаточно всего 1 ряда трубчатых конструкций. Если же в вашей местности зимой выпадает много снега, а общая длина 1-го ската составляет от 5 м, можно установить 2-х рядную защиту .

Рекомендации профессионалов

Правильный и неправильный вариант установки

Опытные мастера советуют придерживаться ряда рекомендаций:

1. Система снегозадержания должна быть максимально эффективной в регионах с продолжительными и снежными зимами. Для зон, где снег выпадает редко, можно ограничиться дешевыми решениями.
2. Трубчатые и сетчатые изделия – лучший выбор для регионов с частыми и обильными снегопадами. Они не только избавят от проблем со снегом, но и исключат вероятность образования больших сосулек.

От наледи и снега крайне важно очищать как крышу, так и самые защитные конструкции, поскольку они предрасположены к скапливанию осадков.

В странах Запада ни один загородный дом или коттедж невозможно сдать в эксплуатацию, если на нем отсутствуют снегозадержатели. Что касается отечественных реалий, то у нас подобные системы устанавливают предусмотрительные хозяева.

Крепление снегозадержателей на металлочерепицу и другие виды кровельного покрытия

Различают три основных вида монтажа: пробивной, подвисной и зажимной (только для фальцевой кровли). Пробивной применяется для всех видов мягкой кровли и металлических покрытий – традиционной металлочерепицы, профлиста, плоских листов. К кровле из керамической черепицы и других относительно хрупких материалов снегозадержатели крепят подвесным способом.

Пробивной способ монтажа

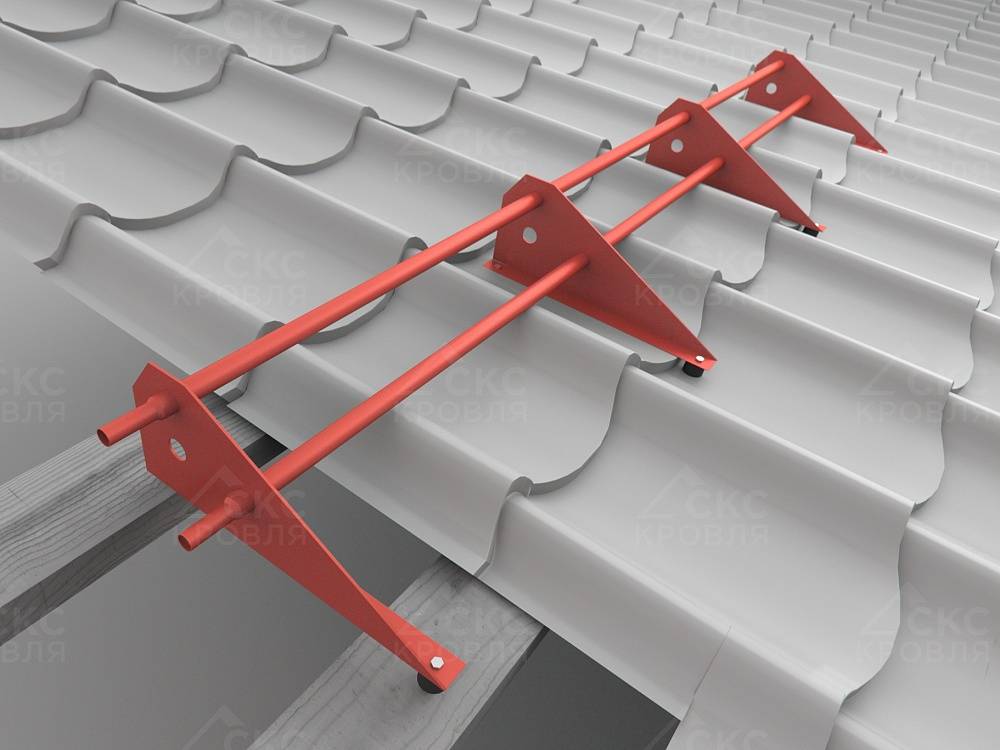

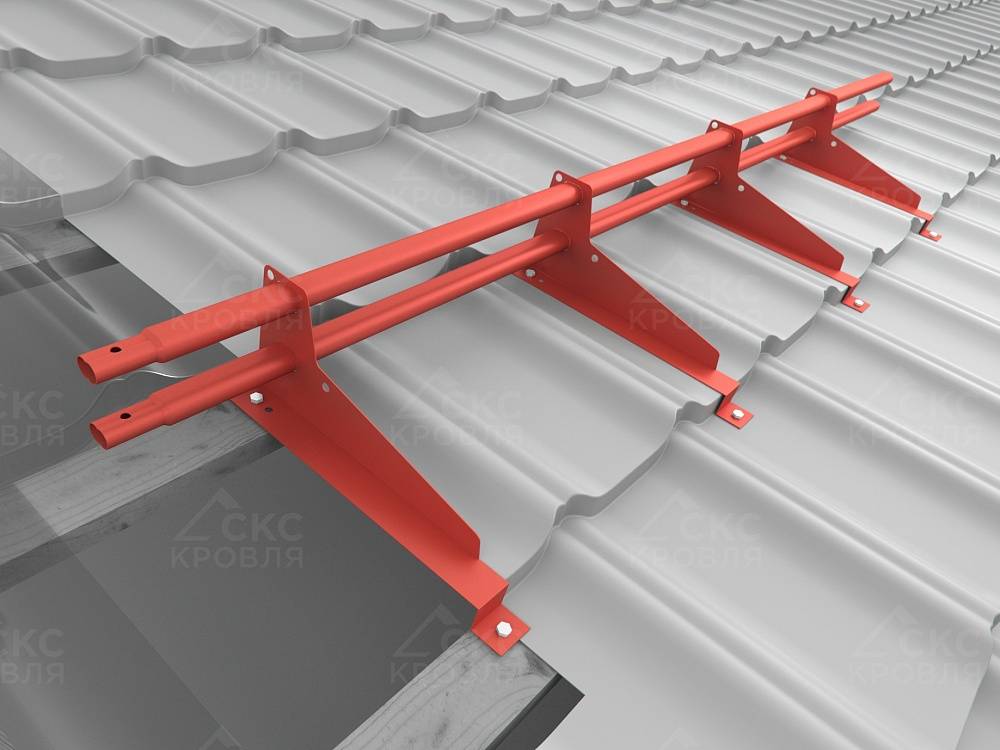

Наиболее популярные универсальные трубчатые снегозадержатели крепятся на двух и более Т-образных кронштейнах. Типичные расстояния между этими кронштейнами приведены в таблице 1.3 – 800 и 1100 мм. Иногда производители рекомендуют другие значения.

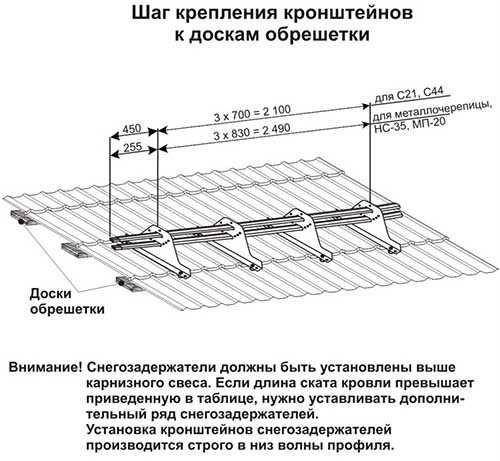

Схема монтажа кронштейнов и трубок для такой модели показана ниже.

Важно: при креплении саморезы обязательно должны пройти в брус обрешетки!

На иллюстрации видно, что для компенсации перекоса кронштейна слева подложена вставка. Обычно для нее используется плотная резина или другой слегка упругий, не подверженный атмосферной коррозии материал.

Еще один важный момент: кронштейны всегда устанавливаются во впадине волны, в наиболее близких к обрешетке местах.

Итак, последовательность установки снегозадержателя на крышу из металлочерепицы:

• рассчитать потребное количество и выбрать схему расположения;
• наметить места установки, проверить наличие под ними бруса обрешетки;
• просверлить отверстия под крепеж;
• с помощью саморезов и упругих вставок нужной высоты зафиксировать кронштейны;
• вставить в отверстия кронштейнов трубки.

При капитальном ремонте крыши перед установкой снегозадержателей лучше усилить обрешетку!

Для лучшего понимания процесса монтажа рекомендуем посмотреть видео по установке модифицированного (двойного) трубчатого варианта.

Для уголковых снегозадержателей монтаж даже проще.

На видео, в отличие от приведенного чертежа, не всегда очевиден процесс обязательно установки крепления, планки с L-образным профилем. Ее монтируют для лучшего удержания снежного барьера, а также для усиления мест крепления уголкового барьера к металлочерепице.

Аналогично пробивным способом крепятся точечные снегорезы. Инструкция приведена на примере подковообразной модели (польского снегореза). Крепление снегозадержателей в этом случае на металлочерепицу выполняется в четырех точках по двум соседним гребням волны.

Тот же принцип используется и при монтаже снегорезов из поликарбоната. Основное отличие – они «седлают» гребень волны.

Подвесной монтаж

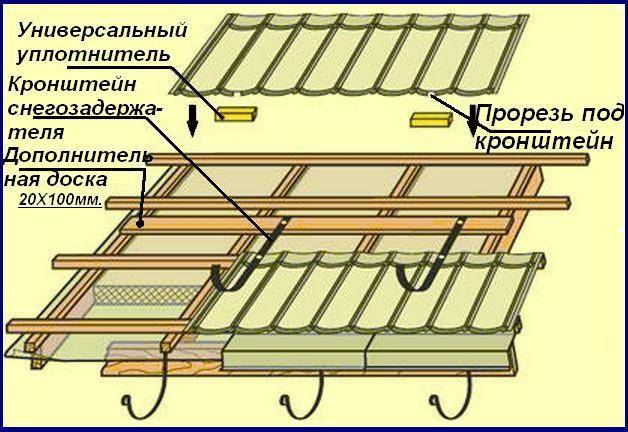

Как уже было сказано, такой метод монтажа используют для хрупких кровельных материалов – керамической черепицы, сланца, шифера.

К сожалению, смонтировать снегозадержатели при таком покрытии можно только при первичном устройстве кровли или ее капитальном ремонте, поскольку крепить кронштейны предполагается непосредственно к обрешетке, до укладки листов покрытия.

Каждый кронштейн крепится в двух точках к брусу обрешетки, находящемуся выше уже смонтированной панели и обязательно помещается во впадине волны.

Если монтаж снегозадержателей с подвесными кронштейнами на металлочерепицу осуществляется в процессе ремонта, можно использовать кронштейны с зацепами, как показано на видео.

Интересно выглядит установка точечных снегозадержателей (бугелей) на керамическую кровлю. Под кромку выше расположенной панели ставится зацеп бугеля, далее панель опускается, прижимая пластину, и после этого снегорез фиксируется зажимом.

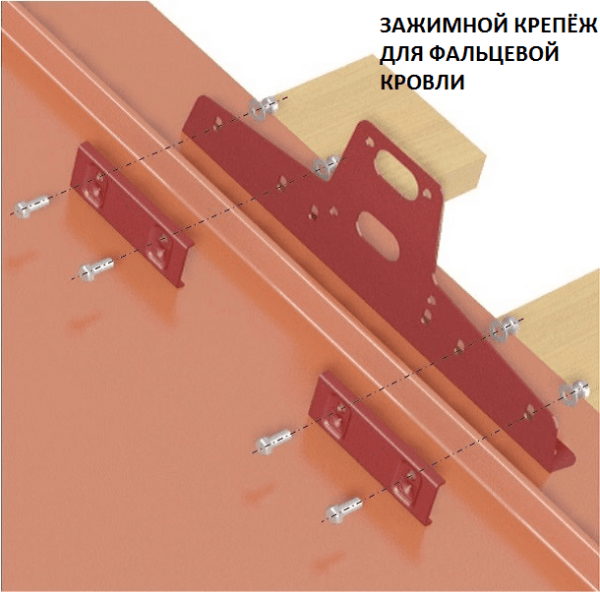

Зажимной монтаж на фальцевой кровле

Подробно процесс установки кронштейна для универсального или модифицированного трубного снегозадержателя показан в видеоролике.

Опорная часть кронштейна ставится так, чтобы места для зажимов располагались на брусе обрешетки, как показано на иллюстрации выше.

Интересная особенность данного типа монтажа – она сохраняет герметичность кровли, поскольку листы фальцевого покрытия не пробиваются. Однако она же накладывает ограничения – можно смонтировать только снегозадержатели с кронштейнами, трубчатые или решетчатые. Уголковые или точечные здесь не подходят.

Монтаж и эксплуатация

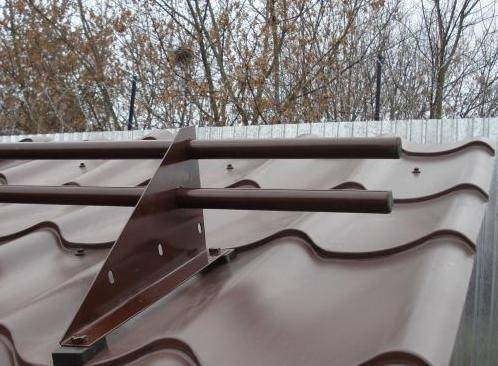

Трубчатые снегозадержатели монтируются по всему периметру здания над несущей стеной. Они устанавливаются в сплошной ряд, а не в шахматном порядке. При больших снеговых нагрузках следует размещать два ряда конструкций на расстоянии 2—3 метра друг от друга. Допускается использование при уклонах до 60 градусов. Если бюджет ограничен, снегоупоры можно устанавливать не по всему периметру кровли. В таком случае они будут предусматриваться только над необходимыми объектами: пешеходными дорожками, автомобильными парковками, мансардными окнами.

Снегозадержатели размещаются на расстоянии 40—80 сантиметров от карнизного свеса. Монтировать непосредственно на свес запрещено — лёгкая конструкция обрушится под воздействием снежной массы. Условием можно пренебречь, если карниз образован стропильными ногами.

Перед установкой снегорезов следует рассчитать необходимое количество рядов. Для этого нужно воспользоваться картой районирования по весу снегового покрова (Приложение Е.1 СП 20.13330.2016 Нагрузки и воздействия). Зная номер снегового района, предполагаемый шаг кронштейнов, а также угол наклона кровли, по рекомендациям производителя определяется максимальная длина ската для одного ряда снегоупоров. Если фактическая длина ската превышает табличную, то в проект закладывают два ряда снегозадержателей.

Монтаж проводится на сплошную или усиленную обрешётку. Оцинкованные трубы нарезать абразивным инструментом (болгаркой) запрещено. Расстояние от кронштейна до свободного края трубы не должно превышать 300 миллиметров.

Технология монтажа на различные типы кровель

Установка снегозадержателей на металлочерепицу и профнастил происходит в несколько этапов:

• На обрешётке намечают расположение опоры. При необходимости обрешётку усиливают бруском (над мансардным окном, трубой дымохода, вентиляционным каналом).
• Наживляют конструкцию снегозадержателя. Болты временно не затягивают.
• Укладывают кровельный материал, в нём просверливают отверстия для монтажа опор. Отверстия под крепежи уплотняют прокладками из устойчивой к перепадам температуры и влажности резины.
• Собранный кронштейн устанавливают, затягивают болты.
• Вставляют трубы в закреплённые опоры.

Крепление располагают в нижней части волны покрытия. Если монтаж ведётся на уже готовую кровлю, то придётся частично её разобрать, чтобы усилить обрешётку.

Технология монтажа на мягкую кровлю идентична той, что используется для кровли из металлочерепицы или профнастила. Тем не менее присутствует ряд тонкостей. Устанавливать трубчатые снегорезы имеет смысл при уклонах более 15 градусов, поскольку малоуклонные кровли с мягким покрытием сами прекрасно удерживают снег. Сплошную обрешётку из влагостойкой фанеры не нужно усиливать. Все работы производятся на этапе укладки материала покрытия

Особое внимание требуется уделить герметизации креплений

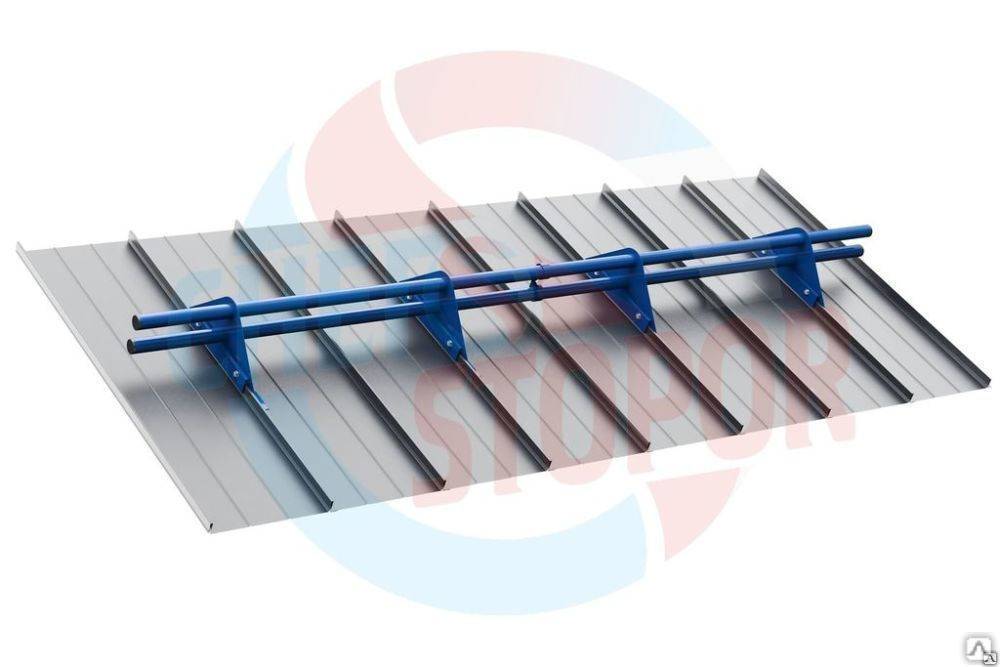

Снегозадержатели трубчатые для кровли фальцевой устраиваются с помощью зажимов. Зажим закрепляется непосредственно на фальце по окончании всех кровельных работ, не нужно ничего сверлить или усиливать. Шаг опор может варьироваться, наибольшая надёжность достигается при установке зажимов на все фальцы подряд. Возможно применение медных снегозадержателей.

Что представляют собой снегозадержатели?

Назначение снегозадержателей не ограничивается лишь обеспечением безопасности проходящих под крышей постройки людей: они также сводят к минимуму вероятность механического повреждения покрытия кровли, образования на нем царапин, мелких трещин и т. д.

Наличие данного элемента имеет настолько большое значение, что во многих странах Европы страховые компании отказываются страховать дома, на крышах которых не установлены снегозадержатели.

Чрезвычайно важно устанавливать снегоуловители на крышах с металлическим кровельным материалом –металлочерепицей, профластилом, фальцевых кровлях и т. д

Данное устройство непременно должно присутствовать также на всех уровнях многоуровневой кровли, а также под мансардными окнами

Данное устройство непременно должно присутствовать также на всех уровнях многоуровневой кровли, а также под мансардными окнами.

В климатических условиях, характерных для российской средней полосы, под каждым погонным метром снегозадержателя, который установлен в 5 метрах от конька, может скапливаться до 900 кг снежной массы.

Установка снегозадержателей имеет и ряд других значений. Эти незамысловатые устройства позволяют избежать ряда проблем:

не будут повреждены водосточная система и кровельные элементы;

крыша не прогнется и не будет деформирована из-за тяжелой снежной массы;

на потолках помещений верхнего этажа не будет водяных подтеков;

растущие под окнами насаждения и расположенные там элементы декора не испортятся;

припаркованные по соседству автомобили не пострадают от обрушения снежной лавины;

не будут повреждены отдельные детали кровельного покрытия и нижний ярус кровли;

образующиеся из-за резкого потепления водные потоки не повредят наружную штукатурку.

Устраивая снегозадержатели, надо непременно использовать приспособления для страховки. Чтобы обеспечить безопасность работ по сбрасыванию снега с кровли, по ее покрытию устанавливаются лестницы. При высоте постройки больше шести метров рациональным решением является устройство защиты по периметру крыши. Для этой цели устанавливают ограждения из арматуры.

Снегорезы решётчатого типа

Такие снегозадержатели отличаются от трубчатых наличием отдельных секций и формой изделия. Вместо труб здесь установлены группы металлических пластин. Конструкция крепится к крыше с помощью таких же кронштейнов, которые используются и в трубчатых снегорезах. На кронштейны монтируется секция пластин в сборе. Пластины могут быть выполнены самых различных размеров, а длина всей конструкции соответствовать длине кровли.

Классические решётчатые изделия

Удобство решётчатых снегорезов для кровельного покрытия заключается в возможности монтажа (при необходимости) дополнительных групп пластин.

Особенности конструкции

Элементы конструкции должны быть выполнены из оцинкованной стали, соответствующей толщины. Слишком тонкие изделия могут деформироваться под нагрузкой снежных масс. Поэтому лучше всего не экономить изначально, а приобрести оцинкованную сталь, толщиной не менее 3 мм.

Для слишком снежных регионов также следует озаботиться усилением кронштейнов и труб, на которые крепятся секции пластин. Решётчатые снегозадержатели удобны тем, что подобные изделия часто делают монолитными, достаточно только закрепить кронштейны на кровле с помощью тексов.

Важно помнить, что изделия данного типа изготавливают под соответствующий тип кровли: для керамической черепицы, металлического профиля, рулонной кровли. Поэтому приобретая решётчатые снегорезы в магазине необходимо знать тип кровли на доме и уточнить у продавца подойдёт ли товар именно к этой крыше
