Установка окон по ГОСТУ как правильно сделать?

Установка и крепление окна

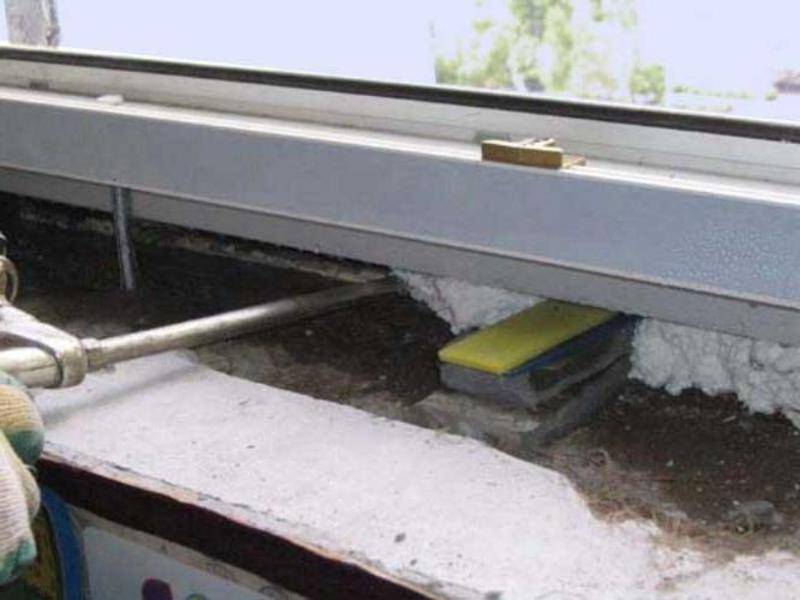

  1. Вставьте оконную раму в проем. Выставите по вертикали и горизонтали, используя несущие подкладки и монтажные клинья.
  2. Установите распорные (боковые) колодки, как показано на рис. 4.
  3. Проконтролируйте такие параметры, как:
  • симметричный завод за четверть;
  • отступ от четверти (термозазор для ПСУЛ);
  • параллельность относительно наружной и внутренней плоскостей стены;
  • отклонение от прямолинейности («книжка») окна и двери балконного блока (при наличии).

При фиксации оконной рамы необходимо проследить, чтобы расстояние между четвертью и рамой было не больше рабочего расширения ПСУЛа, которое, как правило, составляет около 25% от его полного расширения.

     4. Проверьте уровнем положение окна и выровняйте в случае необходимости.

     5. Произведите крепление оконной рамы:

  • закрепите анкерные пластины шурупами в проеме;
  • по имеющимся в раме отверстиям засверлите стену под дюбели и установите их.

     6. Во избежание растягивания рамы в местах крепления рамы к стене установите клинья.

Правила установки деревянных окон

Нормативный документ, определяющий требования к установке оконных систем, приняли еще в 2002 году. Монтаж деревянных окон по госту также предусматривает соблюдение определенных условий. Так, оконный блок следует непременно закреплять в проеме с помощью анкерных пластин или болтов.

С внешней стороны монтажный шов закрывают уплотнительной лентой для надежной гидроизоляции. После этого стык заливают пеной. При этом обрезать края застывшей массы не стоит. После того как монтажная пена затвердевает, на ней образуется специальная пленка, защищающая окно от воздействия влаги. Изнутри шов покрывают пароизоляционным самоклеящимся материалом, поверх которого можно наносить штукатурку.

Помимо этого рекомендуется применять специальную паропроницаемую ленту-мембрану под отливом со стороны улицы и пароизоляцию снизу от подоконника.

Выполняя перечисленные требования к установке, монтажный шов можно сделать воздухо- и влагонепроницаемым со стороны комнаты и в то же время вентилируемым наружу.

Следует помнить о том, что при последующей отделке откосов штукатурка не должна оставаться на поверхности оконных рам. Она может повредить лакокрасочное покрытие деревянных изделий.

Окна из древесины в определенной мере обладают паропроницаемостью. Это их несомненное достоинство.

Деревянные рамы на лоджии

Они могут поддерживать естественный уровень влажности в помещении. Алюминиевые и пластиковые окна лишены этого преимущества. В комнатах с таким типом остекления часто воздух слишком сухой, что не лучшим образом влияет на здоровье жильцов. Иногда владельцы пвх-систем остекления сталкиваются с другой проблемой – избыточное образование конденсата на откосах и стенах и даже появление плесени. Чтобы избежать подобных неприятностей, следует позаботиться об утеплении окон и оборудовании их качественной системой приточной вентиляции.

Соблюдение указанных в нормативных документах условий строго обязательно для производителей различных оконных систем. Установка стеклопакетов всегда должна проводиться в определенной гостом последовательности и с соблюдением необходимых требований. В таком случае окна прослужат вам долго и будут хорошо выполнять все свои функции.

Watch this video on YouTube

Установка подоконников

     1. Подоконник перед резкой (подгонкой и зачисткой) выдерживается в помещении до приобретения им комнатной температуры.Установка подоконника проходит следующим образом:     2. Проверьте подоконник на соответствие размеров. Длина подоконников должна быть больше максимальной ширины оконного проема на 100 м, для заведения свеса подоконника на стену справа и слева от оконного проема.     3. Снимите защитную пленку с подоконника.     4. Разметьте подоконник строительным карандашом относительно центра конструкции, учитывая следующие условия:

  • зазор между торцом подоконника и стенами внутренних откосов должен быть 3-4 мм (для компенсации температурного расширения);
  • выступ подоконника от поверхности стены не должен перекрывать радиатор отопления более чем наполовину;
  • плотное прилегание к внутренней поверхности помещения выступающих «ушек» подоконника;
  • в части, примыкающей к оконному блоку, подоконник должен заканчиваться продольным ребром жесткости;
  • примыкание подоконника к коробке оконного блока должно быть плотным, герметичным и устойчивым к деформациям.

     5. С помощью ножовки с мелким зубом вырежьте подоконник по отметкам и подготовьте к установке.     6. Наклейте торцевые накладки, предварительно отрезав их по размеру.     7. Рекомендуется установить на подставочный профиль пружинные скобы для более плотного примыкания подоконника к профилю коробки.     8. Перед заполнением пространства под подоконником монтажной пеной установите опорные колодки таким образом, чтобы подоконник плотно на них опирался, и обеспечивался наклон в сторону помещения 1-2 градуса. Опорные несущие колодки устанавливаются с шагом не более 500 мм и не должны выступать за поверхность стены. Крайние опорные колодки устанавливаются на расстоянии от боковых откосов не более чем 100 мм.     9. Между опорными колодками, а также на сами колодки тонким слоем, нанесите монтажную пену.    10. Установите подоконник на монтажную поверхность.    11. Между подоконником и верхней плоскостью оконного откоса через прокладки установите распорки для фиксации подоконника до момента полимеризации пены.    12. Проверьте точность установки подоконника при помощи уровня в продольном и поперечном направлениях.    13. Герметизируйте шов между подоконником и оконной рамой с помощью силикона.

Для того, чтобы избежать царапин на поверхности и сколов в месте распила подоконника, необходимо соблюдать аккуратность и пилить без большого давления на подоконник.

Отделка пластикового окна после установки

После того, как пластиковое окно установлено можно начинать процесс его декорирования, т.е. установки откосов и отливов.

На заранее отпиленный отлив надеваются торцевые накладки. Чтобы снизить шум от дождя рекомендуется наклеить под отлив полнобутиловую ленту. Затем отлив крепится к раме с помощью саморезов.

Подоконник устанавливается следующим образом. Под окно на саморезы крепятся специальные скобы, чтобы упростить монтаж подоконника. Пространство под будущим подоконником слегка запенивается монтажной пеной, чтобы подоконник не поднялся. После этого между рамой и скобой вставляется сам подоконник. Опять же с помощью уровня и опорных колодок подоконник выравнивается по горизонтали.

Обратите внимание. При выравнивании подоконника необходимо сделать уклон на 1-2 градуса в сторону комнаты

После установки подоконника можно начинать декорировать оконный проем. Для этого берутся специальные ПВХ панели которые крепятся на начальный профиль с клипсой. Наличник заводится за угол и закрепляется на стене саморезами. Сверху он накрывается декоративной планкой.

На подоконник не забываем надеть торцевые заглушки. Швы между откосными панелями, торцевыми накладками подоконника и отливом герметизируются нейтральным силиконовым герметиком.

Отделка откосов

Отделка поверхности откосов и перемычек производится после заполнения монтажных зазоров, установки подоконников и отливов и является финальным этапом в установке оконной конструкции.    1. Установите стартовый профиль на раму:

  • профиль–клипсу, если это возможно технически, защелкните в торец оконной рамы;
  • начальный L-профиль закрепите на раме саморезами через каждые 150 мм.

    2. Отрежьте панель откоса по требуемому внешнему размеру. В случае если используется откосная панель с наличником, необходимо отпилить наличник нужной длины с допуском для запила под 45 градусов.    3. Вставьте панель откоса в начальный профиль.    4. Установите уголок, F-профиль или универсальный наличник, закрывающий откос.

ГОСТ 30971-2012 для установки пластиковых окон

В ГОСТе 30971-2012 для оконной системы указаны общие технические условия для монтажных швов и узлов примыканий оконных систем к проемам стен. Норма действует на территории России и еще 5 стран СНГ. «Монтаж пластикового окна по ГОСТу» требует точных измерений наклона профиля относительно проема. Проверка осуществляется отвесом и уровнем.

На этапе установки важно правильно рассчитать количество и расположение анкеров по ГОСТУ. Для установки двухстворчатого окна понадобится 14 анкеров

Такое количество кажется избыточным, но выполнение требований ГОСТ 30971-2012 гарантирует долговечность ПВХ-окна. Укладка 3-го слоя шва для пароизоляции также нерациональна, однако повышает срок службы утеплителя в 2-3 раза.

Целесообразно руководствоваться положениями ГОСТа 30971-2012 при установке окна в новом доме. При демонтаже старые стены осыпаются и скалываются, а «правила монтажа пластиковых окон по ГОСТу» предусматривают установку на проем с выкосами и выемками не выше 10 мм. Это предполагает затраты на грунтовку и штукатурку, которые сохнут дольше суток. И даже после этого от пароизоляционной ленты пользы не будет.

Как правильно установить окна по ГОСТ

В наши дни пластиковые окна пользуются большим спросом. Они позволяют создать в квартире уют и надежно защищают от холода. Однако чтобы современные стеклопакеты действительно выполняли все свои функции и служили хозяевам долгие годы, они должны быть изготовлены и установлены с учетом всех требований и правил.

Для этого разрабатывается специальный документ – государственный стандарт. Именно на него и нужно полагаться, принимая решение о монтаже металлопластиковых или деревянных оконных систем.

Устанавливаем металлопластиковые окна по правилам

Технология монтажа по ГОСТу предусматривает строгое соблюдение заданных параметров. Лучше при этом выполнять работу поэтапно.

Монтаж окон пвх по госту инструкция рекомендует начинать с подготовки проема. Сначала необходимо демонтировать старые рамы. Их вынимают и удаляют весь оставшийся строительный мусор. Проем следует очистить до бетонного либо кирпичного основания рамы. Затем мастер обрабатывает откосы грунтовкой, чтобы можно было ставить новые оконные блоки.

Подготовка проема к монтажу окна

Не забывайте о том, что правила установки не позволяют использовать воду для этих целей. Необходимо именно прогрунтовать поверхности, чтобы обеспечить хорошее соединение материалов и герметичность.

Также по всей длине рамы снаружи фиксируют специальную сжатую ленту. Этот уплотненный материал выведет остатки влаги в проеме окна. После этого рабочие должны прикрепить к изделию плотную белую диффузионную ленту с основой из каучука. Таким образом, монтажный шов окон пвх будет хорошо гидроизолирован.

Следующий этап – крепление к раме анкерных пластин.

Внешний вид зубчатой анкерной пластины

Их устанавливают по периметру оконного блока. Промежутки между пластинами должны составлять 70 сантиметров. После фиксации пластин в проеме образовавшееся пространство заливают монтажной пеной. Она обеспечивает дополнительную теплоизоляцию, а также защиту от шума. Затем фиксируют сам стеклопакет. В процессе работы оконный блок крепят в проеме не на бетон, а на деревянные бруски, обработанные антисептиком. Такие опоры уменьшают щели между рамой и откосами. По нормативным документам зазоры не должны превышать двух сантиметров.

Перед монтажом подоконника нижний шов закрывают с помощью термоизоляционной металлизированной ленты

Важно проводить все работы аккуратно. Ленту прикрепляют с внешней стороны изделия

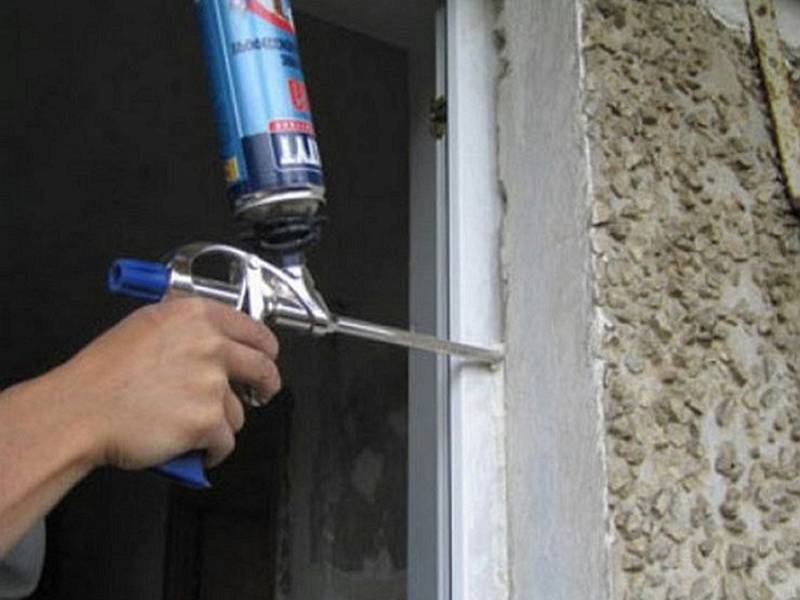

Монтажная пена в идеале остается скрытой.

Крепление подоконника

Подоконник монтируют после завершения основных работ. На бетоне делают цементную стяжку для большей прочности. Так подоконник не будет провисать и выдержит большую нагрузку. Откосы внутри комнаты накладывают на начальный профиль. В процессе установки постоянно используют строительный уровень, чтобы контролировать угол наклона рамы. Даже незначительное превышение нормы может привести к тому, что окно будет с трудом открываться и закрываться.

Вкладыши для оконных профилей

Пластиковые окна, ГОСТ 30674 99 на которые требует наличия специальных профилей из стали, необходимо устанавливать именно с такими усилительными деталями. Для этих элементов также существует спецификация.

Профили для пластиковых окон

Стенки у них делают определенной толщины и с заданным сечением. По ГОСТу при изготовлении параметры профилей и усилителей указывают отдельно. Основные требования к армированию оконных систем следующие:

  1.       Окна металлопластиковые, пвх изделия должны иметь усиливающие элементы из стали со специальным покрытием, предотвращающим коррозию.
  2.       Форма вкладышей, размеры и толщина стенок указываются в прилагаемых к изделиям документах.

Изображение усилительного вкладыша для оконного профиля

      Вкладыши-усилители необходимо плотно завести внутрь камер профилей. При этом делать это нужно вручную без применения какого-либо оборудования.
      В случае монтажа окон белого цвета можно не применять усилительные детали в некоторых элементах изделий. Для установки цветных оконных блоков и в деталях морозоустойчивых профилей, а также в тех случаях, когда это указано производителем, использовать усилительные вкладыши необходимо.
      Толщина стенок вкладышей должна составлять не менее 1,2 мм. При установке морозоустойчивых и цветных оконных систем применяют усилители с толщиной от 1,5 мм.
      Промежутки между вкладышем и торцом усиливаемой детали окна составляют около 10 – 30 миллиметров.

Если стеклопакет весит больше 60 кг, то в таких конструкциях, а также в усиленных оконных блоках применяют вкладыши, приторцованные под углом 450.

Подготовительные мероприятия

Перед тем, как начать установку ПВХ окон, необходимо подготовить рабочее пространство. Перед началом мероприятий, следует запомнить несколько аспектов:

  • Для того, чтобы не отступать от норм ГОСТа, необходимо соблюдать все этапы работы аккуратно и точно.
  • Для лучшей адгезии в работе используется не вода, а грунтовка.

В первую очередь, следует очистить подоконник, снять занавески с окон и убрать всю мебель, расположенную в непосредственной близости от окна. Желательно накрыть мебель любым удобным материалом, а пространство под окном на полу – газетами или картоном, чтобы предотвратить возможные загрязнения.

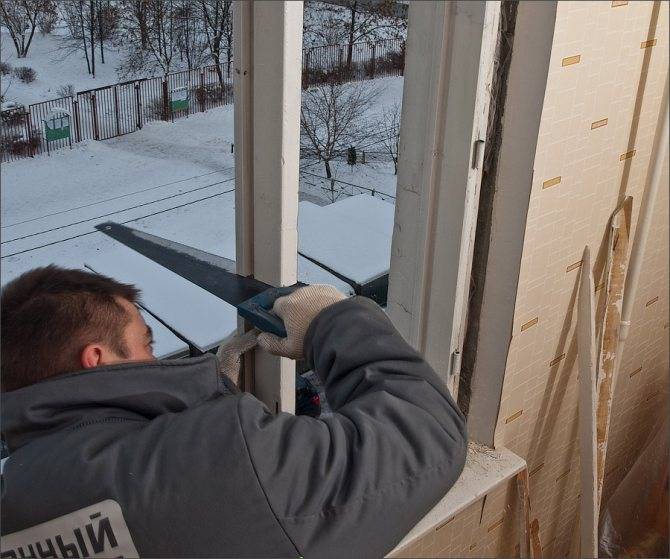

Следующая цель – ликвидация окна, которое необходимо заменить на пластиковое. Потребуется перфоратор и электрический лобзик, которые помогут легко очистить поверхность до бетонного или кирпичного основания.

Далее можно приступать к грунтовке откосов.

На этом подготовительные мероприятия могут считаться завершенными.

Вернуться к содержанию

ГОСТы – требовать или нет?

Впрочем, вопрос этот некорректен. Все дело в том, что устанавливать по ГОСТу пластиковые окна возможно только в частных домах, которые только строятся. Или в многоквартирных новостройках – в этом случае работу контролирует застройщик. Если речь идет о замене деревянного окна на пластиковое, вам придется либо потратить на одно окно не меньше 30-40 тысяч рублей, либо отказаться от затеи в пользу более бюджетного варианта. Мы советуем второе: ГОСТ не учитывает новые технологии, и вполне возможно, что окно, установленное по собственным регламентам компании, будет лучше.

13 июля 2017

Монтаж окон ПВХ по ГОСТу

Современные строительные технологии предполагают высокую степень стандартизации, как самих конструкций, так технологий их монтажа. Это обстоятельство позволяет быстро монтировать готовые системы, повышать эксплуатационные характеристики блоков.

Среди стандартов, регулирующих процедуры установки оконных систем, выделяют:

  • ГОСТ 30494-96: параметры микроклимата помещений жилого и общественного фондов;
  • ГОСТ 30674-99: ТУ оконных поливинилхлоридных блоков;
  • государственный стандарт 30971-20002: требования к швам, их устройству, во время монтажа окон, дверей балконов, лоджий;
  • СНиП 23.02-2003: требования теплоизоляции зданий.

Разработкой всех перечисленных выше, а также других стандартов, занимаются научно-исследовательские учреждения, имеющие специализированный профиль работ. Утверждает руководящие документы Федеральное агентство по строительству и ЖКХ. Постановления этого органа вводят нормативные акты в действие. Для развития технических требований активно используется участие строительных организаций.

Монтаж оконных конструкций согласно ГОСТа, позволяет обеспечить длительную эксплуатацию этих систем.

Гарантия качества на монтажные швы

Стыки между стенами и оконными конструкциями необходимо тщательно заделывать

Это важно в целях обеспечения высокой тепло- и гидроизоляции. Наружный слой не пускает пар, защищает внутренние части от проникновения внутрь влаги

Центральный не дает терять тепло, защищает помещения от проникновения внутрь посторонних звуков. Внутренний делают с целью защиты квартиры от звуков, потерь тепла, проникновения влаги с воздухом.

После получения согласования с заказчиком, конструкция может претерпевать изменения. Они могут быть направлены на улучшение её качеств, либо удешевление стоимости. К примеру, внутренний слой делают из специальным образом утепленных сэндвич-панелей, они защищают помещение от проникновения влаги, придают эстетичный облик всему проему.

Иногда заказчик может отказаться от внутренней пароизоляции, все изменения подобного рода фиксируются договором на оказание услуг.

ГОСТ как залог длительной эксплуатации окон

Помимо тех или иных требований к установке окон, ГОСТ также предусматривает специальные схемы монтажа пластиковых окон для стен того или иного типа. Благодаря таким схемам изделие можно ставить без боязни, что потом возникнуть определенные проблемы и окна не испортятся при монтаже.

Это касается установки как своими руками, так и руками специалистов.

Если вы не рискуете самостоятельно осуществлять монтаж, то следует обращаться в проверенную компанию, которая занимается качественной установкой оконных конструкций. Ведь правильная установка – залог длительного срока эксплуатации и полное отсутствие дефектов на конструкции.

Немало компаний, дабы снизить себестоимость работ, устанавливают конструкции по упрощенному методу, декларируют установку по ГОСТу, но на самом деле, делают все как можно быстрее. Как же проверить, что специалисты установили конструкцию так, как того требует ГОСТ, давайте узнаем, какие существуют критерии проверки:

  • уплотнительная лента в виде поролона с пропиткой для плотного прилегания рамы к стене должны быть нанесены по всему периметру проема. Также она должна быть дополнительно оснащена гидроизоляцией на основе бутилкаучука. Нельзя, чтобы проем был лишь запенен монтажной пеной – это не соответствует стандартным требованиям и может нарушить герметичность конструкции;
  • штукатурка откосов не предусмотрена стандартами при установке пластиковых профилей. А вот штукатурка с паропроницающим свойством в нем имеет место быть, но многие специалисты о ней забывают;
  • если зимой образовываются подтеки воды – значит, монтаж был осуществлен неправильно, без применения слоя пароизоляции, который закрывает монтажный зазор в помещении. Из-за температурной разницы снаружи и внутри помещения может образоваться конденсат и проникнуть между рамой и стеной, образовывая маленькие лужицы. К слову, установка изоляционных материалов за дополнительную плату – это тоже нарушение условий монтажа по ГОСТу, они подразумеваются по умолчанию;
  • если окно закрывается и открывается очень трудно, значит, при установке конструкция была перекошена, изготовлена в неправильном размере или же была применена некачественная фурнитура. Это значительно сокращает срок эксплуатации конструкции;
  • если рама закрыта плотно, но при этом сквозит, значит, установка неправильная. Стыки были сделаны на скорую руку и про изоляцию никто не позаботился.

Стоит отметить, что если потребитель доказал, что конструкция работает некачественно и является потенциальной опасной по причине плохой работы специалистов, которые при установке не соблюдали ГОСТ, то поставщик услуги по монтажу может понести соответствующую ответственность в виде материальной компенсации или других видов наказаний.

Желательно, еще на этапе установке, следить за соблюдением специалистами следующих требований:

  • в зависимости от помещения следует правильно определять теплопередачу, звукоизоляцию и светопропускание и рекомендовать покупателю максимально подходящий под данные параметры профиль;
  • при монтаже не должны присутствовать пустоты;
  • шов следует формировать в три слоя, изнутри он должен быть максимально плотным, наружный – защищенный от внешних факторов, средний – содержать в себе утеплительный материал;
  • для нормального крепления конструкции следует учитывать линейные расширения металлопластика при нагревании, учтите при этом, что цветной пластик будет нагреваться сильнее.

Но даже если установка была выполнена профессионалами при соблюдении всех стандартных требований, это не может гарантировать максимальной срок эксплуатации оконной конструкции, если вы не будете правильно за ней ухаживать. Если не оснащать ее вовремя уплотнительными элементами, неправильно использовать, неумело подходить к вопросу ремонту и замене фурнитуры, то окно долго не прослужит, также придется в итоге вызывать мастера и тратить огромные деньги на ремонт.

Поэтому, если желаете, чтобы ваши окна служили вам долго, пользуйтесь ими аккуратно, и при серьезных проблемах вызывайте мастера, а не пытайтесь решить их самостоятельно при отсутствии соответствующих навыков.

Примеры монтажа пластиковых окон
