Установка котла в бане своими руками

Как определиться с требуемой тепловой мощностью банной печи?

Мощность отопительных приборов измеряется в киловаттах. Однако, производители банных печей практикуют иной подход – они указывают, какой объем парной эта модель будет гарантированно способна обогреть до уровня, соответствующего требуемому микроклимату в парилке. Естественно, при условии качественной термоизоляции последней.

Так обычно в паспортах и указывается – для помещений, например, от 10 до 16 м³.

Казалось бы – все очень просто. Определить объем парилки несложно, и так же легко будет подобрать модель. Однако, особенности обустройства бани способны внести свои коррективы.

Ниже предложен калькулятор, который подсчитает, так сказать, условный или приведенный «объем» вашей парной, то есть с учетом всех необходимых поправок. С опорой на это значение можно будет точнее подобрать оптимальную печь.

Например, если получен результат, что необходима печь на 11 м³, то выбирать стараются так, чтобы это значение было примерно посередине диапазона возможностей приобретаемой модели. То есть, скажем, печь, рассчитанная на обогрев от 8 до 14 м³.

Несколько пояснений по проведению расчета.

Понятно, что в первую очередь учитывается реальный объем парной. Для этого необходимо указать ее линейные размеры: длину, ширину, высоту.
Банные печи рассчитаны на эксплуатацию в качественно утепленных помещениях. А на практике бывает, что бревенчатые или сложенные из бруса бани изнутри не утепляются. В этом случае довольно значительная часть тепла будет расходоваться на прогрев стен, которые обладают немалой теплоемкостью. Стало быть, необходима поправка.
Если печь расположена полностью в парилке, то все выработанное тепло остается внутри этого помещения. Но если топка делается выносной (как раз по теме данной публикации), то часть тепловой энергии невольно будет растрачиваться и на прогрев предбанника и всей создаваемой конструкции «врезки» печи в стену. То есть тоже будет уместна корректировка результата.
Имеет большое значение качество двери, ведущей в парную. Если это добротно утеплённая дверь с хорошей подгонкой, то значимых тепловых потерь через нее не предвидится. Но нередко устанавливаются обычные щитовые двери, а также входящие в моду стеклянные. Безусловно, термоизоляционные качества у них значительно ниже, и это тоже будет принято в расчет при проведении вычислений.
Окно на улицу не является обязательным элементом интерьера парилки, но все же нередко имеется и оно. То есть, появляется еще одна лазейка для утечки тепла. Здесь имеет значение и качество окна, и его площадь. Если окно принимается в расчет, то в калькуляторе появятся дополнительные поля ввода этих данных.
Могут сыграть свою роль и участки в парилке (на ее стенках или полу), облицованные керамической плиткой, кирпичом, камнем. Прогрев столь теплоемких поверхностей потребует дополнительной мощности печи.
Результат будет показан в условных кубометрах, на которые и следует ориентироваться при выборе оптимальной модели банной печи.

Расположение печи в бане

Разумеется, нельзя установить нагревательный элемент там, где вздумается. Его расположение должно быть четко выверенным и соответствовать определенным стандартам

Для этого вам важно учитывать тип устройства, в каком месте расположены инженерные коммуникации.

Более того, вам нужно сделать правильные расчеты того, на каком расстоянии от стен и от полок должна находиться ваша печь. В первом случае — чтобы стены от сильного перегревания не воспламенились, и во втором случае — чтобы добавляя воду на разогретые элементы — брызги воды случайно вас не ошпарили.

Согласно своду строительных норм и правил между печью и стеной, независимо от природы ее покрытия (воспламеняемого или нет) должна выдерживаться дистанция не менее 38 см.

Так как очень редко где можно встретить баню, стены которой выполнены из кирпича. Чаще всего их делают либо полностью деревянными, либо бетон обшивается вагонкой, которая склонна к горению.

В случае, если стены изготовлены полностью из дерева, требования несколько иные:

Если раскаленные стенки агрегата не защищены специальными экранами, дистанция должна составлять не меньше 50 см.
Обязательно делайте стенку для вывода топлива из материалов устойчивых к воспламенению.
Толщина стенки из негорючих материалов должна быть около 13-15 см.
Если на потолке не находится огнеупорная защита, то расстояние между ним и наивысшей точкой печи должно составлять 120 см минимум.
При наличии огнеупорного покрытия на потолочной поверхности данное расстояние можно сократить до 80 см.
Дверца топки должна быть расположена на отдалении не менее 120 см от противоположной стенки.

А вот то, чего точно не стоит делать, так это располагать нагревательные устройства в нишах. Крайне не желательно также доводить стенки вашего устройства до перегревания.

Главное, чтобы мощность устройства вписывалась в соотношение с габаритами самой парилки. Для того чтобы детальнее узнать об этих нормах, прочитайте инструкцию по установке, которая прилагается к агрегату при покупке.

С чего следует начать

Начинать следует, естественно, с приобретения всех необходимых материалов, которые потребуются вам в процессе строительства. Чтобы создать своими руками котел для бани, стоит обзавестись его заготовкой. Для этого подойдет металлическая бочка или отрезок трубы.

Выбирайте бочку, имеющую толстый металл, емкостью до двухсот литров. Если вы берете металлическую трубу, она не должна превышать ста сантиметров в длину, а в диаметре должна составлять чуть больше полуметра. Такую заготовку можно использовать для бани, площадь которой не превышает 12 метров — она отлично прогреет воздух в парной и будет поддерживать жар еще долгое время.

Если ни того ни другого нет, придется сваривать заготовку самостоятельно

Для этого важно обладать хотя бы минимальными навыками и оборудованием для сварки. Чтобы сделать корпус для банного котла, необходимо сварить несколько металлических листов

Не стоит брать для котла в баню металл из нержавеющей стали, поскольку она обладает низкой теплопроводностью. Это качество в разы повлияет на скорость прогрева воздуха в помещении, а следовательно, и на количество топлива.

Чтобы изготовить своими руками дно, необходимо вооружиться металлическим кругом, имеющим толщину 5 см, а диаметр более 0.5 см. В качестве опоры хорошо подойдут круги из арматуры. Помимо всего прочего, необходимо сделать крышку котла, которая будет выполнять роль опоры над камнями. Подойдет также металлический круг, не превышающий в толщину 1 см. Кроме того, потребуются металлические листы, чтобы изготовить следующие важные детали котла:

короб с перегородками;
бак для воды ( подойдет нержавеющая или оцинкованная сталь);
дверцу:
дымоход.

Чтобы сделать колосник, необходимо взять заготовку из круга металла, имеющего толщину не менее 5 см. Чем выше толщина этого круга, тем лучше. Заготовка должна иметь параллельные прорези для того, чтобы обеспечить к топливу поступление воздуха.

Из инструментов необходимо взять:

болгарку, имеющую круги для резки по металлу с диаметром 180 мм;
сварочную технику.

Металлическая банная печь

Чтобы добиться хорошего пара в бане, нужна хорошая кирпичная печь. Она позволит сохранять тепло максимально долго. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных расходов и времени. Чтобы не тратить средства на заливку фундамента, можно изготовить самостоятельно металлическую печь. Создание такой печи не требует глубокого изучения схем, а ее эффективность доказана практикой.

Несмотря на то что металлическая печь быстро нагревается, она так же быстро и остывает. Это ее основной недостаток.

Для того чтобы собрать такую конструкцию, потребуется металлическая емкость, листы металла или трубы различных диаметров, газовая горелка, болгарка, сварочный аппарат. Те, кто не умеет пользоваться сварочным аппаратом, могут изготовить корпус из обычной трубы. От этого печка не станет хуже.

Газовые баллоны и трубы можно подобрать и других размеров. Размер требуемых деталей зависит от величины отапливаемой парилки. Если ее площадь большая, то стоит сделать печку покрупнее. Она будет максимально эффективно справляться со своей задачей

В итоге получится печь шириной около 80 сантиметров и высотой примерно полтора метра. Сверху монтируется каменка и площадки для установки емкости с водой. Таким образом для формирования атмосферы парения в парной нужно будет полить камни водой.

При составлении условного чертежа нужно учесть точные размеры всех деталей. Первоначально нужно найти трубу или баллон от газа высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми — от 0,4 см и более.

Также потребуется металлический лист толщиной в один сантиметр, стальной прут диаметром один сантиметр, чугунные или стальные дверцы, труба под дымоход, газовая горелка и кран. Весь материал можно приобрести в строительном магазине. Еще потребуется инструмент: болгарка и сварочный аппарат. Их можно взять в аренду или одолжить у знакомых.

Первым делом на месте, где будет установлена металлическая печь, подготавливается основание. Его нужно сделать ровным, по уровню. Необходимо покрыть фундамент огнеупорным материалом.

Сверху выкладывается два ряда огнеупорного кирпича. Не стоит забывать, что потолок и все стены на метровом расстоянии от печи нужно покрыть огнезащитным материалом.

Изготовление печи производится в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для подогрева водяного бочка.

В нижней части первого отрезка трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Таким методом обеспечивается доступ к газовой горелке.

Подавляющее большинство газовых печей имеет примерно одинаковое устройство и последовательность сборки и монтажа. Бак для воды устанавливают сверху либо приваривают сбоку. Если появляется желание установить у себя продвинутую модель, то можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью

В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие таких же размеров. Привариваются кронштейны, на которых будет держаться сетка. Ячейки сетки должны быть меньше размеров камней, которые будете на ней укладываться.

В нижней части второй трубы приваривается кран. Затем к каменке прикрепляется второй отрезок трубы. При этом необходимо обязательно проверить шов на герметичность. Далее необходимо одну дверцу приварить, а вторую повесить на петли.

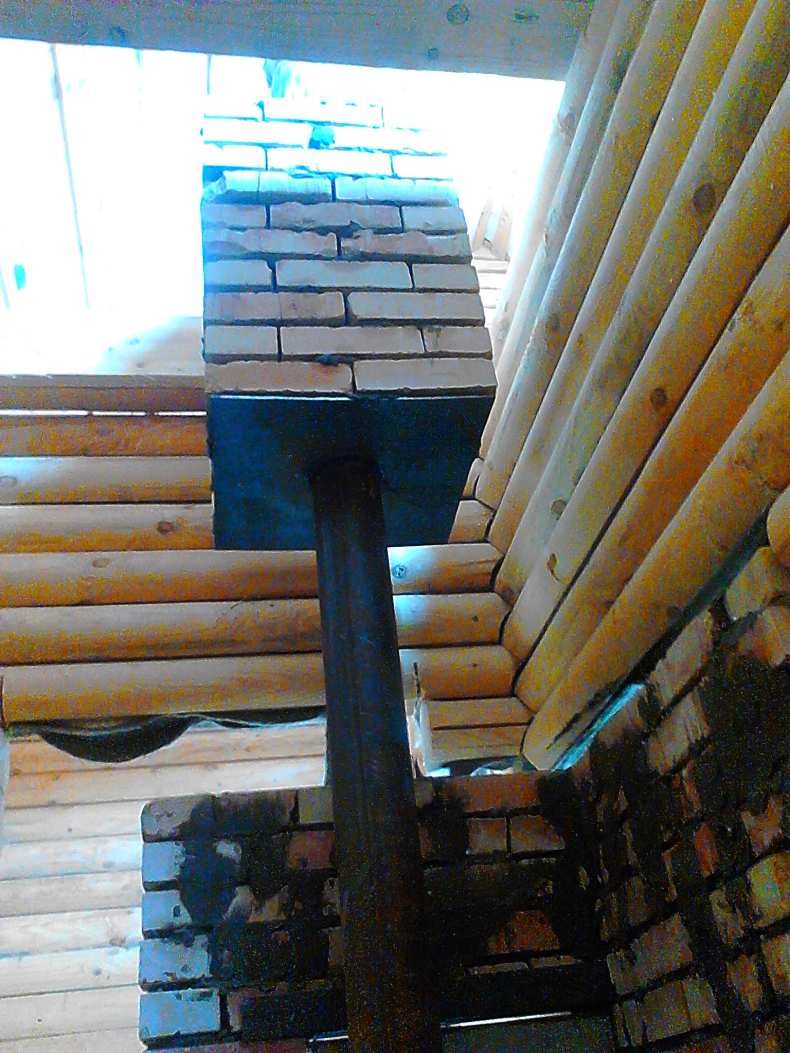

Труба изолируется при помощи огнеупорного кирпича или другого материала. После сварки всех элементов устанавливается горелка и печь готова к использованию. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому обязательно необходимо покрывать все находящиеся рядом поверхности огнеупорным материалом.

Собрать газовую печь для бани своими руками не составляет труда. Для осуществления такой задумки нужно соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно сэкономить немало денежных средств, а эффективность такой конструкции не многим уступает магазинным моделям. Перед тем как начать сбор печки нужно тщательно подготовить помещение.

Виды печей

Самостоятельный монтаж печи в бане требует хорошей подготовки. Прежде чем решиться на приобретение дорогого оборудования, домовладельцы прикидывают все плюсы и минусы. На рынке много разных видов металлических печных устройств. Вот лишь некоторые, которые можно использовать в качестве банной печки:

с топкой, выходящей в парную;
с топкой, которая выходит в предбанник;
с топкой, загружаемой с улицы;
с вертикальной или горизонтальной загрузкой;

Многообразие выбора поможет подобрать печь в баню подходящую именно вам

с ёмкостью для камней или без неё;
с баком под воду или без него;
круглые;
призматические;
многоуровневые;
с выводом дымохода через стену или через потолок.

Кроме металлических печей существует вариант установки кирпичной. Домовладелец, столкнувшийся с таким большим выбором, может быть озадачен

Обычно в первую очередь обращают внимание на следующие характеристики:

размер агрегата;
то, какое топливо он потребляет;
КПД — на сколько долго хватает одной топки;
быстроту нагрева и остывания.

Из данного видео узнаем типичные ошибки при установке печей и дымоходов в бане:

Следует учитывать, что железный вариант легко совмещается с кирпичным. Очень часто монтаж банной печи завершают, обложив её керамическим кирпичом.Читать так же: как обложить кирпичом железную печь в бане.

Пожарная безопасность при монтаже банной печи

Правила противопожарной безопасности при установке железной печи в бане оговаривают требования, связанные с обязательным соблюдением противопожарных разрывов и мероприятий, направленных на предотвращение аварийных ситуаций.

Корпус и дымоходная труба, во время топки сильно разогреваются. Со временем, древесина, испытывающая постоянную термическую нагрузку, окисляется, что становится причиной воспламенения, даже без наличия открытого огня. По этой причине, требования пожарной безопасности при монтаже печи в банном помещении, требуют соблюдения трех важных правил:

Предусмотреть безопасные расстояния между корпусом печи и стенами из горючих материалов.

Установить печь на негорючем основании. Применять огнезащитный материал для снижения термической нагрузки на стены, расположенные вблизи сильно нагревающихся деталей печи.

Существуют общие правила, которые необходимо соблюдать во время монтажа:

Рекомендуется, чтобы отделка стен вокруг печи, выполнялась из негорючих материалов. Если такой возможности нет, поверхности из бруса или бревен покрывают теплоизоляцией и обшивают стальным листом.

Обязательны противопожарные мероприятия: обработка несущих конструкций и стропил мастиками, и антипиринами, препятствующими возгоранию деревянных элементов. ППБ предписывает использовать противопожарный изоляционный материал для внутренних стен с высокой степенью огнестойкости. Допускается применение минеральной ваты. Для увеличения безопасности, в качестве изоляционного материала используют базальтовый утеплитель, выдерживающий температуру плавления 1400°С.

Применять огнезащитный материал для изоляции печи и дымовых труб, обязательное условие для безопасной эксплуатации.

Расстояние от печки до стены бани

В ППБ указаны пожаробезопасные расстояния – разрывы, предотвращающие возможное возгорание. В нормах указано:

Между корпусом печи и стеной из горючего материала оставляют разрыв в 110 – 125 см. После теплоизоляции, расстояние сокращают до 50-80 см.

По направлению в сторону от открывающейся дверцы топочной камеры, минимальное расстояние 120 см.

Противопожарные нормы указывают минимальное расстояние до сгораемых предметов от корпуса печки. Все остальные предметы: полки, деревянные перегородки и стены, удаляют не менее чем на 110 см.

Печи с выносным тоннелем в смежное помещение, физически невозможно удалить на достаточное расстояние. Поэтому, перегородку между парной и предбанником делают из негорючего материала: кирпича или ГВЛ плиты.

Как установить печь на деревянный пол в бане

Печь в бане устанавливается от пола, на уровне, как можно близкому к основанию, или на 10-15 см ниже его. Эту норму проще соблюдать, если фундамент и место под установку готовились заранее.

В случае бетонных полов, облицованных керамической плиткой, печь устанавливают без необходимости в дополнительной защите основания. Деревянные полы потребуется защитить от возгорания:

Подушка – на деревянные доски наносится ровный слой глиняного раствора. По нему укладывается ряд керамического кирпича. Такая подушка жароустойчива и обеспечивает необходимую защиту дерева. Недостаток решения, подъем печи над уровнем пола на 10-15 см.

Чтобы уменьшить монтажную высоту, используют вермикулитовые плиты, монтируемые к полу и застилаемые сверху оцинкованным железом.

Металлические печи имеют вес до 80 кг. Правила установки металлической банной печи на деревянный пол в бане не указывают на необходимость полноценного фундамента для монтажа. Нормы направлены на защиту деревянных полов от возгорания.

Чем изолировать стены вокруг печи

Теплоизоляция печи от деревянной стены, обязательная норма. Поверхность из горючих материалов защищают несколькими способами:

Кирпичная кладка.

Керамическая плитка – можно облицевать стены вокруг печи, зашив их (в случае деревянных стен) предварительно гипсоволокнистой плитой (ГВЛ). Теплоизоляционный материал – для защиты используют специальные жаростойкие плиты для обшивки стен или базальтовую вату. Материал фиксируют к поверхности с помощью метизов. Поверхность закрывают оцинкованной или нержавеющей сталью.

После установки отопителя и защиты стен, переходят к монтажу дымохода.

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
Внутри приваривают уголки для размещения колосника.
Закрывают задние стенки каменки и зольника.
Для дымохода делают отверстие и приваривают трубу.
Внутри приваривают патрубок.
Патрубок приваривают к дымоходу.
Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

Принцип работы печи Булерьян

Для изготовления печи потребуются:

труба диаметром 70 см толщиной 5-8 мм;
листовой металл 5-8 мм и 2 мм толщиной;
трубы диаметром 7 см;
электроды;
сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

много элементов, которые увеличивают время изготовления;
агрегат получается больших размеров;
очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

труба для дымохода и основы
лист металла;
пруты;
колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Этапы возведения буржуйки из трубы для бани

Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит необходимую тягу. Агрегат для бани своими руками:

Агрегат для бани своими руками:

Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

2 трубы разного диаметра квадратного сечения;
уголки из металла;
колосники.

Чертеж реактивной печи из металла

Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 о с трубой большего размера.

Низ большей емкости отрезают под углом 45 о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

Реактивная печь из трубы квадратного сечения

В народе простейшую конструкцию печи называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м3. Емкость тщательно освобождают от остатков газа и срезают кран.

В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

Отверстия зольника получаются на дне печи

Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

Дверки приварили на зольник и топку

Далее производят пробную топку.

Устройство отопления для бани из газового баллона:

Металлический котел или печь-каменка: что лучше?

Сразу следует отметить, что неизменным элементом традиционной русской бани была и остается кирпичная печь. Но это удовольствие трудозатратное, дорогое и сложное в исполнении. Зато пар получается более мягким, тепло держится долго. Да и в плане безопасности кирпичная печь – это отличный вариант: вероятность получить ожог практически минимальна. Среди недостатков печи-каменки также можно отметить необходимость длительной топки и, соответственно, большой расход топлива. То есть, чтобы хорошенько попариться, ее необходимо топить непрерывно в течение 4-5 часов. Металлические котлы — более современный вид печного оборудования. Интересно, что преимущества и недостатки у них практически противоположны печам-каменкам. То есть: установка котла для бани, впрочем, как и его изготовление, происходит гораздо быстрее и проще. Можно купить и готовую модель по вполне доступной цене. Нагреваются металлические конструкции гораздо быстрее кирпичных и каменных. Основной недостаток – недостаточная аккумуляция тепла. То есть при прекращении топки, котел чрезвычайно быстро остывает.

Котел для бани: причины строительства

Сегодня в продаже представлены самые разнообразные котлы на твердом топливе. Можно, конечно, выложить в бане кирпичную печь. Но помните, это довольно сложный процесс тем, более не имея опыта каменщика.

А цена такого строительства будет намного выше суммы котла для парилки, так как влечет расходы на закупку глины и кирпича, а также тщательного изучения производственной технологии. В результате немалые дополнительные расходы.

Плюс ко всему изготавливать самому интересно. Строительство — это конечно ответственный и важный процесс, то не стоит боятся трудностей, нужно с готовностью приступать к работе.
