Конструкция банной печи из металла: чертежи + фото

Общие сведения

Перед тем, как сделать баки для банных печей, надо разобрать ряд важных вопросов, которые возникают на начальном этапе. Прежде всего, надо определиться с параметрами банного бака и выбрать самый оптимальный вариант из всего разнообразия.

Металлические печки для банных помещений характеризуются как положительными, так и отрицательными качествами. Поэтому, изначально необходимо поближе познакомиться со всеми преимуществами и недостатками таких печей.

Преимущества

К плюсам можно причислить такие особенности и качества, как:

  • Способность быстро нагреть помещение до нужной температуры;
  • Простота сборки, такую печку легко изготовить своими руками;
  • Компактность, они, как правило, занимают немного места;
  • Нет необходимости в создании прочного фундамента из-за небольшого веса всей конструкции;
  • Банные процедуры можно проводить даже в процессе топки печки;
  • Не требует больших затрат времени на устройство;
  • Такие печи могут быть различной формы, что позволяет подобрать наилучший вариант для планировки бани.

Однако металлические банные печи с баком обладают и некоторыми незначительными минусами:

  • Потребности в поддержании температуры, из-за скорого остывания;
  • В сравнении с кирпичным вариантом такая печь требует дополнительной защиты стен и потолка банного помещения из-за повышенного уровня пожароопасности;


Потолок, обшитый металлом

располагают относительно малым объемом обогрева.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Как улучшить характеристики металлической печки

Потребительские свойства печки поддаются улучшению двумя способами:

  • термообработкой материала;
  • усовершенствованием устройства топки.

Подготовка металла

По окончании раскроя материала его подвергают термообработке методом отпуска. Металл заготовок нагревают до темно-красного цвета. Далее их следует медленно охладить. Если в ходе отпуска произошло небольшое коробление заготовок, их рихтуют молотком. Необходимо также проверить размеры и срезать лишнее при необходимости. Такая обработка избавит от коробления готового изделия.

Конструктивные особенности топки

Некоторые эксперты для обеспечения продолжительного горения дров без перегрева печи предлагают исключить из конструкции колосники, а сжигать дрова прямо на металлическом дне топки.

Металлическая печь с колосниковой решеткой

Дополнительно предлагается уплотнить дверку топки асбестовым шнуром, чтобы замедлить приток кислорода.В самой дверке делают задвигающееся заслонкой отверстие (или ряд отверстий). Этой заслонкой и регулируется подача воздуха.

Размещение печи в парилке

Чтобы пользование банной печкой стало  приятным и безопасным, рекомендуется соблюдать следующие правила:

  • Печку монтируют на металлический лист (железо, медь или латунь). Спереди лист должен выступать как минимум на 0,7 метра.
  • Примыкающие к печи стены и потолок следует обшить негорючими материалами на расстояние как минимум полметра от печи и дымохода.
  • Если топка выносится в соседнее помещение — проем также следует укрепить негорючими теплоизоляционными материалами, такими, как базальтовая вата или вермикулит.
  • Теплоизолированная труба дымохода должна отстоять от деревянных конструкций как минимум на 40 см.

Для дымохода рекомендуется выбрать нержавеющую сталь с термоизоляцией из базальтовой ваты. Для помещений, в которых находятся люди, не рекомендуется в качестве термоизоляции использовать материалы, содержащие асбест. Вдыхание асбестовой пыли может причинить серьезный вред здоровью.

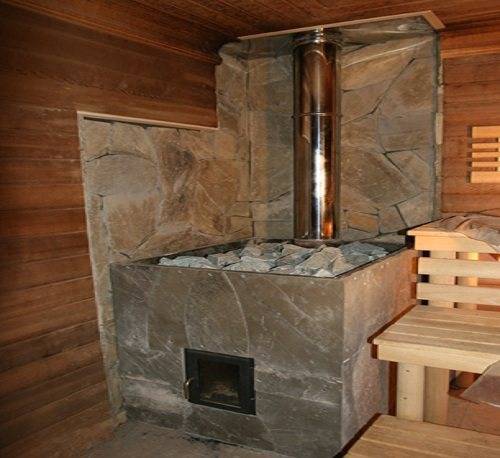

После установки металлическую печку часто обкладывают кирпичной кладкой в 1/2 кирпича. Это позволяет дольше удерживать накопленное в кладке тепло и защищает от ожогов при случайном контакте.

Положительные и отрицательные качества металлических печей для бани

Паровая не может быть без печи, ведь именно она греет комнату и сохранять нужную температуру. В нашу пору можно встретить широкий ассортимент разнообразных вариантов. Но лучше всего сделать печь самому.

К совершенствам металлического устройства можно отнести:

  • действия совершается стремительно, и при этом не очень затратно, это можно сделать автономно располагая элементарными познаниями и опытом;
  • значительная часть моделей компактные, поэтому они годятся для мелких саун;
  • стремительный нагрев парной до надобной температуры, даже в зимнюю пору года;
  • механизм может прослужить продолжительно, все зависит от кондиции сварки и толщены метала;
  • бережливая трата топлива;
  • простая в использовании, с ней даже справится человек не имеющий надлежащих навыков.

Железная печь имеет отрицательные качества, это:

  • малая теплоемкость, ее не хватит для обогрева комнаты отдыха;
  • чрезмерно стремительное охлаждения, поэтому нужно регулярно топить;
  • стенки греются, и размещающиеся недалеко объекты могут загораться.

Самодельная банная печь из металла: преимущества

Металлическая банная печь имеет ряд следующих преимуществ:

  • быстро нагревается – принимать баню можно уже через пару часов после начала нагревания печки и протапливать долго нет необходимости;
  • низкая стоимость самодельного производства;
  • в зависимости от количества сварки и того, насколько толстый металл был взят в качестве материала для сборки, срок эксплуатации печки может варьироваться от 5 до 25 лет;
  • если соблюсти все требования при сборке конструкции, опасность взрыва и задымления будет практически отсутствовать;
  • наличие мягкого пара, который выходит при нагревании больших печей из кирпича. Они способны после топки длительное время сохранять тепло внутри, которое передается в банное помещение посредством нагревания воздуха вокруг.

Однако стоит учесть, что обустройство большой печи требует установки капитального фундамента на месте ее установки, а это связано с приличными расходами, однако, небольшая каменка таких требований к установке не имеет.

Несмотря на то, что принцип работы печки-каменки из металла достаточно простой, в готовом виде они стоят очень дорого. Именно поэтому гораздо дешевле обойдется собрать ее простейшую модель самостоятельно на основании чертежей конструкции. При желании каменку можно оборудовать баком для разогревания воды.

Особенности самодельной печи из трубы

Конструкция каменки включает в себя следующие элементы:

  • топку;
  • предназначенную для камней емкость, которая может быть расположена как внутри, так и снаружи корпуса;
  • дымоходную трубу;
  • камеру для сбора золы;
  • водонагревательный бак, который может быть частью корпуса или располагаться над камерой с камнями.

Камеры между собой отделяются решетками-колосниками.

Достоинства

Печи для бани из трубы являются не единственным вариантом, который можно выполнить своими руками. Но они имеют ряд неоспоримых достоинств:

  1. Большая толщина стенок имеет отличную теплоемкость, что позволяет сохранять тепло в парной даже после сгорания топлива.
  2. Металл, из которого изготовлены трубы, обладает механической прочностью и выдерживает значительные перепады температур.
  3. За счет круглого сечения трубы топочное отделение конструкции получается куполообразной или цилиндрической формы. Это способствует максимально эффективному распределению тепла и созданию естественной тяги.
  4. С помощью выполненной из трубы самодельной каменки, помещение прогреется за 40–60 минут.
  5. Конструкция из металла, в отличие от кирпичной печи, не нуждается в возведении фундамента.
  6. Под воздействием температурной и водной коррозии толстостенная труба разрушается не так быстро, поэтому выполненная из нее печь при грамотной эксплуатации прослужит не один десяток лет.
  7. Собрать металлическую каменку можно самостоятельно. Для этого нужно только иметь небольшие навыки обращения со сварочным аппаратом и инструментами по металлу.

Больших затрат закупка материалов для изготовления самодельной печи не требует. А если в хозяйстве найдется подходящий кусок трубы, банная каменка обойдется практически бесплатно.

Конструкционные особенности современных металлических печей

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: “Как уложить камни в банную печь правильно, какие камни лучше использовать”). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

Печь каменка – руководство по изготовлению

Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

  • простая горизонтальная печь из баллона, растапливаемая внутри парной;
  • каменка из трубы 530 мм с выносным топливником;
  • вертикальный банный котел «три в одном».

Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

Совет. Если подыскать хорошую трубу или баллон не удается, варите печку по чертежу из листовой стали толщиной не менее 3 мм (лучше – 5 мм). Сначала вам придется выполнить ряд операций по сборке топки – нарезка заготовок и сваривание их между собой с четким соблюдением углов 90°.

На чертежах — варианты отопительных агрегатов из листового железа

Свариваем простую печку

Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

Справка. Пропан тяжелее воздуха, а потому неохотно покидает закрытые сосуды. Чтобы не получить взрыв при резании металла, его принято вытеснять оттуда с помощью воды.

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

  1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
  2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
  3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
  4. Приделайте к корпусу ножки и дымоходный патрубок.

После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

Изготовление агрегата с выносной топкой

Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

Совет. Подготавливая металл для дополнительной секции обогревателя, замерьте толщину стены между парилкой и предбанником. Так вы узнаете ширину наращиваемой части, которая войдет в проем перегородки.

Дальнейшие работы выполняйте по инструкции:

  1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
  2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
  3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

Важный момент. Нижняя плоскость выносной топки должна быть заподлицо со стенкой трубы для удобства очистки зольника.

Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

  • базальт;
  • галька речная;
  • габбро-диабаз;
  • талькохлорит.

Делаем вертикальный котел

Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

Совет. Не стоит сильно наращивать объем бака с водой, иначе он не успеет прогреться к моменту помывки.

Порядок сборки котла выглядит так:

  1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
  2. В корпусе выполните проемы для дверок и люка загрузки камней.
  3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
  4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
  5. Установите дымоходный канал и кран для слива воды в нижней части бака.

Соблюдаем правила безопасности

Чтобы предотвратить вероятность аварийных ситуаций, следует ответственно подходить к эксплуатации отопительной системы в бане:

Соблюдайте правила безопасности при монтаже и эксплуатации бака

  1. Запрещается неподвижно крепить трубы к стенам: при нагреве они могут менять размеры от высоких температур.
  2. Мощность теплообменника не может превышать 10% от общей мощности банной печи.
  3. Объем водного бака должен быть таков, чтобы его прогрев происходил приблизительно через два часа после начала протопки печи, иначе вода просто испарится.
  4. Для создания более плотной резьбы в местах соединения труб с теплообменником следует использовать жароустойчивые прокладки.
  5. Нельзя вливать холодную воду в разогретую систему.

Мы рассмотрели в общих чертах монтаж печи для бани с теплообменником. Благо строительный рынок представлен большим выбор агрегатов, элементов и крепежных деталей для печей. Вам теперь остается лишь подобрать качественные материалы и подойти к процессу монтажа с умом и аккуратностью. Желаем удачи!

Обшивка стен бани негорючими изолирующими материалами

Чтобы стены не перегревались можно использовать материалы обладающие свойствами повышенной теплоизоляции и инертностью к воздействию высоких температур. Используют два типа материалов:

  1. светоотражающие;
  2. огнеупорные с облицовкой.

К первому типу относятся материалы для обшивания стен, состоящие из теплоизоляции с огнеупорными свойствами и металлического покрытия в виде листа.

Изоляция стен светоотражающими обшивками

Защитный пирог со светоотражающими материалами делают так. Сначала крепят теплоизоляцию с помощью керамических втулок прямо на деревянные стены, затем зашивают её листом из нержавейки.

Совет! Оцинкованный металл лучше не использовать, так как при нагреве возможно выделение тяжелых металлов вредных для человеческого организма.

Нержавеющая сталь с отполированной поверхностью отражает тепловой поток внутрь парной, снижает теплопотери. При этом отраженное тепло полезнее, чем прямое. Для теплоизоляции используют:

  • базальтовый картон или вата, единственный материал, обладающий повышенной гигроскопичностью, не горючий, экологически безопасный;
  • асбестовый картон, надежно защищающий от возникновения пламени, отличающийся длительными сроками эксплуатации;
  • минерит, искусственный материал, изготавливаемый специально для этих целей.

Защитная обшивка предполагает наличие вентиляционных зазоров в 2см от стены до утеплителя, 2см от утеплителя до стального листа. Если необходимо установить печь как можно ближе к стене, делают двойную обшивку из негорючего утеплителя, с помощью керамических втулок выдерживают зазоры в 2-3см и зашивают стальным листом.

Изоляция облицовочными обшивками

Мероприятия по защите стен облицовочными обшивками необходимы для того, чтобы сохранить интерьерную отделку помещения. Они более затратные, но эстетические преимущества бани никто не отменял. В основе лежит облицовка плиткой, которую укладывают на огнеупорную обшивку из ГКЛО, не деформирующегося картона на гипсовой основе со стекловолокном, минерита, негорючего цементно-волокнистого материала, влагостойкого и устойчивого к биохимическому воздействию, СМЛ, материала из стеклоткани связанной магнезиальными добавками, стойкому к воздействию высоких температур, повышенной влажности. Для монтажа используют жаростойкий клей.

Совет! Используйте клей жаростойкий усиленный Терракот, изготовленный из шамотной пыли связанной каолиновыми присадками, предназначенный для облицовки плиткой печей, каминов, всех нагреваемых поверхностей.

Рекомендованные облицовочные материалы довольно разнообразны, лучшие из них:

  • терракотовая плитка, её изготавливают из глины специального обжига, придающего повышенную жаростойкость и долговечность;
  • клинкер, глиняная более плотная плитка с поверхностью разнообразных цветов, похожей на облицовочный кирпич;
  • изразцовая плитка, изготовленная так же из глины, имеющая оригинальную поверхность с тиснением;
  • керамогранит, изготовленный из смеси глин, каолинов, кварцевого песка, полевых шпатов путем высокотемпературного обжига под давлением 400-500 кг/см², с имитацией камня, дерева, прочного искусственного материала;
  • талькохлорид, минерала горных пород состоящего из талька, магнезита и хлорита, экологически безопасного природного материала, который абсолютно не впитывает влагу, имеет привлекательный внешний вид, не крошится, не боится высоких температур.

Совет! Используйте талькохлорид для отделки парной, этот минерал имеет целебное воздействие на организм человека, регулирует артериальное давление, стимулирует мозговое кровообращение, выгоняет вирусы и микробы, вследствие выделения при нагревании витамина «Д».

Все перечисленные плитки являются элементом защиты, переставляющей собой пирог, основой которого является огнеупорный материал. Так же как экран листовой материал устанавливается на керамические втулки с зазором в 2-3см от стены. Минимальное расстояние до источника тепла от плитки должно составлять 20см.

Защита с облицовкой украшает помещение, создает позитивный настрой, способствует повышению эффективности процедур. А главное, правильно установленная изоляция препятствует возникновению перегрева деревянных стен, их возгоранию. Легкого пара!

Установка печи в бане

Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:

  • печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;
  • обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
  • при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
  • расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.

Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:

Важно. Не применяйте внутри помещений бани листовой или шнуровой асбест для тепловой изоляции, он выделяет вредную для здоровья пыль

Возможные сложности

Одинаковые швы — сложная задача для начинающего. Решение: сделайте направляющие из металлических прутов. Диаметр — 3 или 5 мм. Перед укладкой ряда печи положите их на края кирпича и прижмите следующий блок. Достаньте пруты. Оставшиеся зазубрины исчезнут сами после завершения ряда.

Если раствор для укладки не «схватывает» кирпичи, смочите их водой. Так сцепка станет надёжной.

Во время возведения погрешности незаметны, но в конце можно увидеть их все. Решение: проверяйте каждый ряд печи по горизонтали и вертикали строительным уровнем.

При несоблюдении техники безопасности при кладке печи можно повредить руки. Наденьте перчатки с резиновыми накладками и оберните суставы пальцев изоляционной лентой.

Описание печи для бани из металла и ее основные характеристики

Можно, конечно, купить металлическую печку в баню. Однако оптимальным вариантом будет изготовить ее собственными руками. Простой вариант – буржуйка, представляющая собой металлическую конструкцию, оснащенную дверцей и трубой. Невысокая теплоотдача и существенные финансовые затраты на приобретение топлива не позволяют эффективно использовать отопительную установку, поэтому ее можно увидеть в редких случаях.

Другое дело – современные печи из железа. Их привлекательность, высокоэффективность и наивысший показатель пожаробезопасности впечатляют. Производятся из листового железа, толщиной более 0,4 сантиметра. Конструктивными составляющими являются:

  • для засыпки и хранения камней принято использовать тепловую камеру;
  • присутствует резервуар, предназначенный для хранения воды объемом 30-70 литров.

Печь для бани из железа требует облицовку огнеупорным кирпичом. Это дает возможность равномерно прогревать воздух в помещении и делает конструкцию полностью безопасной для эксплуатации.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

сварочным аппаратом;

  • болгаркой с разными насадками;
  • электродрелью;
  • слесарным инструментом;
  • ручками дверными;
  • врезным краном;
  • асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

  1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

  1. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
  2. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
  3. Навесные стальные петли.
  4. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
  5. Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
  6. Цемент.
  7. Кирпич.
  8. Песок.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
