Крепление чугунных отопительных радиаторов и сколько стоит установка

Ошибки подключения

Самая распространенная ошибка при подключении — это обратная схема. Правильная схема заключается в том, что подача теплоносителя осуществляется к верхнему входному патрубку, а отвод происходит от нижнего патрубка. Если обвязка проведена наоборот, то мощность отопления падает в 2 раза, что доказано исследованиями.

Конечно, профессиональный сантехник этого никогда не допустит. Ошибка возможна при самостоятельном подключении. Вот почему специалисты не рекомендуют заниматься этим процессом непрофессионалам.

Второй по значимости причиной является удаление воздушных пробок. Здесь все связано с уклоном труб. Труба подачи горячей воды должна быть направлена к расширительному баку, откуда воздух может удаляться самопроизвольно. А вот уклон обратной трубы должен быть направлен к отопительному котлу. При этом на конце обратки обязательна установка сливного крана, с помощью которого можно будет удалять теплоноситель из отопительной системы.

Кстати, многих интересует, чем отличается схема подключения биметаллических радиаторов от других отопительных приборов? Ничем. Нет разницы, из какого материала изготовлены приборы — важен сам принцип подключения.

Способы крепления алюминиевых и биметаллических радиаторов

Используются очень похожие по форме изделия. Только изготавливается они из более тонкого металла. Вообще, кронштейны для секционных радиаторов любого типа очень похожи. Есть универсальные угловые кронштейны для алюминиевых и биметаллических радиаторов. Они сверху и снизу имеют выемку под коллектор, потому могут крепиться как справа, так и слева.

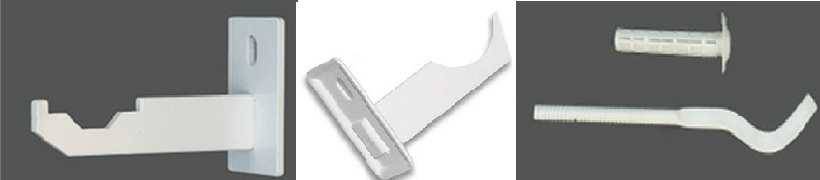

Специальные угловые кронштейны для легких секционных радиаторов

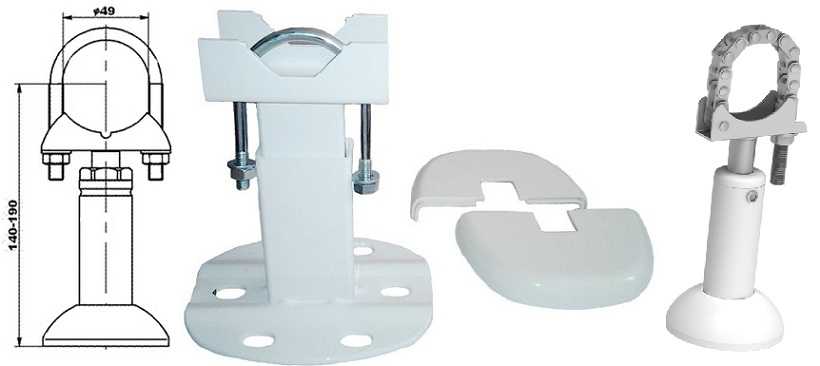

Напольных алюминиевых и биметаллических радиаторов нет. Зато есть стойки, которые любой из них позволяют установить на полу. В этом случае сначала фиксируется на полу стойка, а после этого на ней устанавливают и закрепляют отопительный прибор.

Напольное крепление алюминиевых радиаторов выручает, если стены не выдержат даже столь малый вес (если они из гипсокартона или газобетона, других подобных материалов).

Закрепить на таких стойках можно любой секционный радиатор

Не удастся повесить ничего и на модную ныне стену из стекла

Но тогда нужно обращать внимание и на то, как выглядит вся конструкция с обратной стороны. В этом случае для отопления целесообразнее использовать встраиваемые в пол конвекторы. напольные модели трубчатых радиаторов (одновременно могут служить ограждением), чугунные ретро-радиаторы

напольные модели трубчатых радиаторов (одновременно могут служить ограждением), чугунные ретро-радиаторы.

Преимущества загородного дома

Основным козырем индивидуального частного дома считается система отопления, не привязанная ТЕЦ или иным предприятиям решающим, когда дать тепло, когда выключить.

Также счастливым обладателям своих домов не знакома вечная проблема с давлением в системе. Замена батарей отопления в частном доме совершается только в индивидуальном порядке, и только хозяин в праве решать, когда ему затеять замену, какие радиаторы ставить.

В тех случаях, когда нет кандидата на «очумелые ручки», стоит обратиться в органы местного управления и подать заявку на замену батарей отопления через ЖЭК в летние жаркие месяцы.

Связано это с тем, что осень вероятность попасть в очередь значительно снизится, а в период отопительного сезона естественным образом траты бюджетных средств на проведение ремонтных работ возрастут в разы.

Разметка мест установки кронштейнов

Так как радиатор лучше располагать строго посредине оконного проема, на стене находите середину, чертите вертикальную линию. После чего есть два варианта: при нижней разводке рисуете горизонтальную черту, которая будет отмечать верхний край установленного радиатора

При замене радиатора с боковым подключением важно расположение подводящих труб. Потому в этом случае проводим горизонтальную линию, которая идет от верхней (подающей обычно) трубы

Замеряете расстояния между крепежами на батарее, и относительно нанесенных линий откладываете их. Иногда приходится приложить крепеж, и так замерять: зависит и от типа отопительного прибора и от вида используемых кронштейнов или держателей.

Как правильно установить радиатор читайте в статье «Установка батарей своими руками: правила и технология»

https://youtube.com/watch?v=K533zJLNcD8

Чтобы надежно закрепить радиатор, важно правильно подобрать крепеж. Есть большое количество кронштейнов, предназначенных для радиаторов разных типов

Как правильно подобрать кронштейн

Главное правило при покупке фиксатора: он должен выдерживать возложенный на него вес. Максимальная нагрузка обычно указывается в прилагаемой инструкции. Легче всего подобрать кронштейн для алюминиевого радиатора, так как он мало весит и для него подойдут любые типы.

Для очень мощных батарей берите напольные подставки. Но если покрытие в доме деревянное, то необходимо позаботиться о том, чтобы фиксаторы были снабжены дополнительными крепежами к стене. Это нужно для того, чтобы уменьшить нагрузку на доски. Для легких обогревательных элементов, которые будут находиться в глубокой нише под окном, лучше купить длинный кронштейн.

Рекомендуется для чугунных радиаторов брать держатели с возможностью немного менять высоту, в противном случае могут возникнуть трудности с установкой. Цена регулируемого кронштейна не настолько высокая, чтобы отказаться от удобств монтажа.

Важно, чтобы в составе сплава не было токсичных веществ, выделяемых при нагревании. Не стоит покупать детали с рук, особенно без соответствующих сопроводительных документов

Обратите внимание, что самый легкий – угловой кронштейн – предназначен только для алюминиевых и медных радиаторов

Крепеж для радиаторов: чугунных, секционных, панельных

Порядок установки радиаторов не зависит от их типа: правила остаются такими же, изменяется только крепеж. Если предполагается установка под окно, необходимо соблюдать следующие расстояния: от пола должно быть не менее 80-120 мм, до подоконника не мене 60-100 мм, до стены — 30-50 мм. Необходимо также определиться с количеством и местом расположения крепежа.

Количество кронштейнов (крюков) на одну батарею зависит от ее длины. Если секций немного — до 8-10 штук, то вверху требуется два держателя, и внизу еще как минимум один. Если секций больше 10, устанавливают сверху три опоры, а снизу две. Для каждых следующих пяти-семи секций чугунных радиаторов и десяти трубчатых и алюминиевых, количество крепежа увеличивается: добавляется один держатель сверху и один снизу.

Способы использования разного рода крепежа для секционных радиаторов

Разметка мест установки кронштейнов

Так как радиатор лучше располагать строго посредине оконного проема, на стене находите середину, чертите вертикальную линию. После чего есть два варианта: при нижней разводке рисуете горизонтальную черту, которая будет отмечать верхний край установленного радиатора

При замене радиатора с боковым подключением важно расположение подводящих труб. Потому в этом случае проводим горизонтальную линию, которая идет от верхней (подающей обычно) трубы

Замеряете расстояния между крепежами на батарее, и относительно нанесенных линий откладываете их. Иногда приходится приложить крепеж, и так замерять: зависит и от типа отопительного прибора и от вида используемых кронштейнов или держателей.

Чтобы надежно закрепить радиатор, важно правильно подобрать крепеж. Есть большое количество кронштейнов, предназначенных для радиаторов разных типов

Крепеж для чугунных батарей

Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет — белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).

Крепление для чугунной батареи делают усиленным: из более толстого металла

При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.

Кроме кронштейнов для чугунных радиаторов выпускают еще и крюки. Они продаются в паре с дюбелями. Устанавливаются стандартно: сверлится отверстие, в него вставляется дюбель, а в дюбель вкручивается крюк (на одной его стороне имеется резьба).

Есть такие монтажные планки для чугунных радиаторов, которые делают установку легче

Кроме настенного крепления есть ножки для напольной установки. Они есть с регулируемой высотой или нет. Разные также верхние дуги, фиксирующие секцию на упоре: есть дуга из стальной проволоки, а есть цепь из подвижно соединенных звеньев. В обоих случаях фиксируются батареи к опоре при помощи этих дуг и болтов.

Стойки для напольной установки секционных радиаторов — любую настенную батарею можно установить на пол

Как повесить радиатор на кронштейн

Способы крепления радиаторов различаются в зависимости от типа выбранной батареи. Для каждого варианта существует своя пошаговая инструкция.

Зачастую чугунные радиаторы устанавливаются под окном. Это дает возможность добиться правильной циркуляции воздуха по всему помещению.

  1. В первую очередь определяются с точками, где должны быть установлены крепления. Кронштейн для чугунного радиатора должен находиться именно в том месте, где между собой соединяются секции чугунного радиатора.
  2. Фиксируют кронштейн для чугунных батарей на 2-3 мм выше центра сечения входной трубы отопления в батарею. Таким же образом устанавливают все крепежи.
  3. Нижние держатели устанавливаются по такой же технологии.
  4. Чтобы кронштейны имели герметичное сцепление со стеной, необходимо предварительно высверлить отверстие нужной длины с диаметром на 1-1,5 мм меньше диаметра резьбы крепежной детали.
  5. В подготовленные отверстия вставляют дюбеля, в которые в дальнейшем вкручивают резьбовые кронштейны.
  6. Убедившись в надежности установленных элементов, выполняют навешивание чугунного радиатора. После того как он надежно сядет в пазы, можно приступать к спайке коммуникаций для отопления.

Стальные батареи крепятся на настенные и напольные кронштейны. Выполняется такая работа поэтапно.

  1. Подготавливаются отверстия и в них вкручиваются саморезы. Зазор между шляпкой и стеной должен составлять 3-5 мм.
  2. Далее навешиваются кронштейны на стену, после чего саморезы вкручиваются до упора.
  3. Выполняется навешивание радиатора на настенные крепежи.
  4. Устанавливается напольный фиксатор и подгоняется к батарее.

После монтажа батареи проводится припой труб и дополнительных элементов радиатора – термостатов, регуляторов.

У алюминиевых батарей присутствует специальный держатель прямо на корпусе. Кронштейны часто идут в комплекте. Чтобы повесить батарею отопления на стену, необходимо:

  1. Отмерить центр окна и соотнести его с осевой частью отопительного прибора.
  2. Поставить границы простым карандашом на стене в соответствии с размерами конструкции.
  3. Отступить на две секции от краев батареи, отметить взятое расстояние и перенести его на стену от нарисованной границы радиатора.
  4. В обозначенных местах высверлить отверстия, после чего зафиксировать в них кронштейны.
  5. После этого навешиваются батареи и коммутируются с общей системой отопления.

Перед установкой биметаллического радиатора на стену обязательно устанавливаются такие кронштейны, которые будут выдерживать вес отопительной конструкции

Здесь важно руководствоваться следующими правилами

  1. Расстояние от радиатора до стены должно быть не менее 50 мм.
  2. Конструкция навешивается с небольшим уклоном вперед, соответственно и крепления устанавливаются похожим способом.
  3. Заглушки должны располагаться в точности на том же уровне, что и трубы системы.

Крепеж для чугунных батарей

Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет — белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).

Крепление для чугунной батареи делают усиленным: из более толстого металла

При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.

Кроме кронштейнов для чугунных радиаторов выпускают еще и крюки. Они продаются в паре с дюбелями. Устанавливаются стандартно: сверлится отверстие, в него вставляется дюбель, а в дюбель вкручивается крюк (на одной его стороне имеется резьба).

Есть такие монтажные планки для чугунных радиаторов, которые делают установку легче

Кроме настенного крепления есть ножки для напольной установки. Они есть с регулируемой высотой или нет. Разные также верхние дуги, фиксирующие секцию на упоре: есть дуга из стальной проволоки, а есть цепь из подвижно соединенных звеньев. В обоих случаях фиксируются батареи к опоре при помощи этих дуг и болтов.

Стойки для напольной установки секционных радиаторов — любую настенную батарею можно установить на пол

Установка чугунных радиаторов отопления своими руками

  • Необходимые инструменты и материалы
  • Этапы монтажных работ

Чугунные радиаторы — довольно популярная батарея, с помощью которой осуществляется отопление в многоэтажных домах. Это объясняется тем, что чугунные батареи имеют неоспоримые преимущества перед другими видами отопления. Кроме того, большая часть установленных батарей в домах уже отработала свой срок и сейчас необходимо произвести их замену. Именно поэтому очень актуальной является информация по установке чугунных радиаторов. Установить отопительные системы — дело не совсем простое, но для хозяйственников вполне осуществимое.

Обвязка радиатора в однотрубной системе.

Большую роль играет площадка, на которую будет производиться установка чугунных радиаторов.

Состав поверхности места установки будет отражаться на этапах монтажа отопления. Монтаж приборов может происходить на деревянной стене. В этом случае понадобится для монтажа одна планка и одна подставка на каждый радиатор. Устанавливаться батареи могут и на кирпичную оштукатуренную стену. Здесь понадобятся кронштейн, подоконник и ниша.

Также местом для монтажа может стать стена облегченной конструкции. Тут понадобится цельная опора, на которую будет установлен отопительный прибор. Надо отметить, что целесообразно выбирать место для установки чугунной батареи с условием удобства, а не красоты. Чтобы внести элементы красоты в отопительные приборы, можно прибегнуть к более простым способам декорирования и украшения батарей, например, с помощью решетки из ротанга.

Сборка, подключение, опрессовка радиатора

  • Перед установкой радиатора следует выкрутить заглушки, которые расположены сверху и снизу в торцах батареи. Их выкручивать нужно обязательно, так как их изготавливают из пластика, и они не могут выдержать температуру в работе.
  • Вместо пластиковых заглушек на радиатор устанавливаются краны Маевского и стальные заглушки, а также запорно-регулирующая арматура. Установка кранов и арматуры осуществляется в зависимости от схемы монтажа.
  • Теперь, когда радиатор собран, его вешают на кронштейны и подсоединяют сгонами к трубам отопления. Перед подключением нужно проверить уровень установки радиатора.
  • После подключения, производится опрессовка (проверка) соединений подключения и затем пускается отопление.

Примечание. В многоквартирных домах давление в системах отопления достигает 10 атмосфер, а при включении/отключении отопления нередки гидроудары. Поэтому, рекомендуется в квартирах лучше устанавливать биметаллические радиаторы с давлением до 16 атмосфер, а стальные и алюминиевые радиаторы лучше использовать в частных домах и коттеджах.

Obotoplenii.ru

Другие статьи раздела: Радиаторы

  • Монтаж водяных радиаторов отопления в полу
  • Скрытые трубы отопления: как найти скрытое отопление
  • Типы конвекторов встраиваемых в пол
  • Ниша под конвектор встроенный в пол своими руками
  • Типы радиаторов отопления: какие типы радиаторов отопления существуют
  • Чугунный радиатор отопления: характеристики, достоинства и недостатки
  • Можно спрятать радиаторы в пол

Функции и виды креплений для радиаторов

Крепежные системы предназначены для жесткой фиксации радиаторов, благодаря чему предотвращается повреждение отопительных магистралей.

Надежное крепление сохраняет работоспособность отопительных контуров и арматуры в течение всего времени эксплуатации.

Батареи, которые закреплены в вертикальном положении, будут иметь максимальную эффективность и создадут плотную тепловую завесу, отделяющую помещение от потоков холодного воздуха из окна.

Чугунные приборы имеют большую массу и оказывают нагрузку 10-20 килограмм на один крепеж и точку на стене, поэтому изделия важно выбирать с учетом предполагаемого способа установки радиаторов. Комбинированные крепежные системы станут отличным вариантом для частных домов и многоквартирных зданий

Чугунные кронштейны

Крепления из цельнолитого чугуна отличаются прочностью, долговечностью и способностью выдерживать очень большую массу. Кронштейны из этого материала востребованы при монтаже чугунного оборудования и тяжелых систем обогрева зданий.

Важно! Помимо того, что штыри из чугуна должны быть высокого качества, надо правильно их установить на стене для обеспечения надежной работы отопительных контуров

Стальной крепеж на полосе и со штыревым усилением

Крепежи на полосе из стали являются довольно простыми в установке и обеспечивают надежную поддержку радиаторов в течение всего периода эксплуатации.

Полоса может крепиться на бетонные и деревянные стены. Для установки батарей, состоящих из менее чем 10 секций, будет достаточно всего двух крепежных полос из стали.

Стальные крепления со штыревым усилением монтируются в стену при помощи специальных дюбелей, обеспечивающих повышенную износоустойчивость и стойкость к изменению формы и провисанию. Прочные детали из стали отлично подойдут для крепления как облегченных батарей, так и чугунных радиаторов.

Регулируемые стальные крепления

Эти крепежные системы очень удобны в эксплуатации и позволяют изменить положение радиатора не снимая его.

Важно! При приобретении стальных регулируемых креплений следует учитывать толщину металла и предполагаемую нагрузку на них

Способы крепления алюминиевых и биметаллических радиаторов

Используются очень похожие по форме изделия. Только изготавливается они из более тонкого металла. Вообще, кронштейны для секционных радиаторов любого типа очень похожи. Есть универсальные угловые кронштейны для алюминиевых и биметаллических радиаторов. Они сверху и снизу имеют выемку под коллектор, потому могут крепиться как справа, так и слева.

Специальные угловые кронштейны для легких секционных радиаторов

Напольных алюминиевых и биметаллических радиаторов нет. Зато есть стойки, которые любой из них позволяют установить на полу. В этом случае сначала фиксируется на полу стойка, а после этого на ней устанавливают и закрепляют отопительный прибор.

Напольное крепление алюминиевых радиаторов выручает, если стены не выдержат даже столь малый вес (если они из гипсокартона или газобетона, других подобных материалов).

Закрепить на таких стойках можно любой секционный радиатор

Не удастся повесить ничего и на модную ныне стену из стекла

Но тогда нужно обращать внимание и на то, как выглядит вся конструкция с обратной стороны. В этом случае для отопления целесообразнее использовать встраиваемые в пол конвекторы, напольные модели трубчатых радиаторов (одновременно могут служить ограждением), чугунные ретро-радиаторы

https://youtube.com/watch?v=Uzbloj4ImmQ

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Как установить батарею отопления

Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.

Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.

Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.

Правила навески отопительных приборов

Отопительные изделия устанавливают строго в определённых местах помещений – это:

  • подоконные ниши;
  • протяжённые межоконные расстояния;
  • глухие стены в угловых комнатах;
  • санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
  • межэтажные площадки лестничных клеток и фойе подъездов.

Установочные размеры отопительного прибора

Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.

На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.

ЛитераВеличинаНорматив
A50 ммСНиП 3.05.01-85 п. 3.20
BДо 400 мм— «- п. 3.24
C300, 350, 400, 500, 600 и 800 ммГОСТ 8690-94 п. 4.1
DОт 100 мм до 150 ммСНиП 3.05.01-85 п. 3.24
FОт 100 мм2 СНиП 41-01-2003 п. 6.5
L25 – 60 ммСНиП 3.05.01-85 п. 3.20
HОт 60 мм до 100 ммСНиП 3.05.01-85 п. 3.20
VНе более 1500 ммСНиП 2.04.05-91* п. 3.52

Установка напольных приборов отопления

Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.

В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.

Какими бывают радиаторы отопления

Главным показателем качества радиаторов считается показатель их теплоотдачи. Он целиком и полностью зависит от материала, из которого изготовлен отопительный прибор. Наиболее популярными являются:

  1. Чугунные батареи. Достоинства: огромный срок эксплуатации за счёт очень толстых стенок изделия, высокая стойкость к коррозии, отдача тепла какое-то время даже после выключения отопления. Недостатки: большой вес и связанные с ним трудности монтажа, неэстетический внешний вид;
  2. Алюминиевые батареи. Достоинства: высочайший коэффициент теплоотдачи, низкий вес, очень быстрый монтаж, высокое допустимое давление — до 20 бар, возможность объединять неограниченное количество секций, изящный вид. Недостатки: низкие антикоррозийные показатели и быстрая порча алюминия в местах соприкосновения с другими металлами;
  3. Стальные батареи. Достоинства: относительно небольшой вес, начало теплоотдачи после включения за очень короткое время. Недостатки: слабое сопротивление пневмо- и гидроударам, низкая температура нагрева, быстрое остывание, максимальное давление — 10 бар, низкий срок службы;
  4. Биметаллические радиаторы. Наиболее универсальная разновидность, сочетающая преимущества всех вышеупомянутых типов батарей. Внутренний слой изготовлен из стали, которая защищает радиатор от коррозии и повышает рабочее давление. Внешняя часть — кожух — сработан из алюминия, отличающегося высочайшей теплоотдачей. Биметаллические радиаторы без труда выдерживают сильные перепады давления и очень просты в установке. Классическим примером такого изделия являются радиаторы отопления global style plus 500 отзывы о которых сугубо положительные.

Замена радиаторов отопления в квартире

ст. 25 ЖК РФ,РФ № 37от 04.08.1998 года,Радиаторы центрального отопления

Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.

Согласование

Собственнику квартиры для начала требуется согласовать:

  • замену первоначальных радиаторов на радиаторы аналогичные;
  • замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
  • перенос батарей.

В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.

В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.

Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.

Выбор материала

Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:

  • высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
  • химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
  • высокий КПД;
  • современный вид вполне презентабелен.

Чугунные радиаторыустойчивость к коррозии

Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.

Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.

Рассчитываем количество секций

Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции

Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:

  • дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
  • вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

  1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
  2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
  3. На два ниппеля (фитинга) одевают паронитовые кольца.

Как собрать (добавить) секции к алюминиевому радиатору

Смотрите это видео на YouTube

  • Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
  • Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
  • Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
  • Поворотом ключа ниппель втягивают в первый секционный блок.
  • Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.

Рабочие параметры

Исходя из того, что отопительные радиаторы все чаще изготавливают из разнообразия материалов таких, как алюминий, сталь или биметалл, производство чугунных батарей отопления не кануло в лету, а продолжает свое развитие, выражаясь различными оригинальными решениями дизайна интерьера.

Достижения современной науки и техники позволяют улучшить рабочие параметры чугунных радиаторов, снизить частоту их ремонта. Их передняя часть делается практически плоской, увеличивая эффект теплоотдачи, а выполнение в стиле ретро пользуется наибольшим спросом, добавляя «изюминку» и лаконичность любому виду интерьера.

Так или иначе, относительно невысокая цена и отличная теплоотдача чугунных радиаторов выступают не самыми весомыми преимуществами. Главным фактором является способность превосходного функционирования в системе, вне зависимости от качества или количества теплоносителя внутри. Таким образом, батареи из чугуна, выполненные по европейским стандартам, подразумевают использование в них теплоносителя обогрева соответствующего качества, что не всегда подходит для той или иной местности. Некачественный теплоноситель может повредить отопительные приборы европейского изготовления.

Пошаговая инструкция монтажа биметаллической батареи

Установка алюминиевых или биметаллических радиаторов отопления. Видеоурок Пламбер

Смотрите это видео на YouTube

Данная пошаговая инструкция содержит рекомендации по грамотной установке биметаллической батареи на стену из МДФ панелей с диагональным подсоединением к полипропиленовым трубам. Перед началом монтажа секционной радиаторной панели нужно подготовить следующий инструмент и материалы:

  • биметаллическая батарея в сборе;
  • кронштейны – 4 шт.;
  • заглушка;
  • кран Маевского;
  • запорные краны – 2 шт.;
  • дрель-шуруповёрт;
  • лазерный уровень;
  • рулетка;
  • уровень;
  • маркер;
  • малярная лента.

После подготовки переходят непосредственно к навеске радиатора, выполняя нижеследующие действия.

  1. Рулеткой промеряют расстояние между местами соединений крайних секций.
  2. На стене делают разметку расположения кронштейнов. Для этого места предполагаемых креплений кронштейнов отмечают маркером по отрезкам, предварительно наклеенным на стену.
  1. Разметку делают исходя из того, что расстояние от пола и подоконника до прибора должно быть не менее 100 мм. На глухой стене батарея должна находиться\ на равном расстоянии от двери и угла комнаты.
  2. Промежуток между радиатором и стеной должен быть не менее 30 мм. Это расстояние обеспечивает форма посадочного места на кронштейне.
  3. Исходя из стандартного межосевого размера, отмеряют это расстояние вниз для нижних кронштейнов.
  4. На стену наводят луч лазерного уровня поочерёдно для верхней и нижней разметки.
  5. Делают предварительную разметку для саморезов, прикладывая к стене кронштейны.
  6. Шуруповёртом прикручивают саморезами сначала нижние, затем верхние опоры. В кронштейнах есть продольные проёмы для шурупов, они дают возможность доводки до горизонта установленной батареи.
  7. Батарею заводят сначала на нижние опоры, а потом навешивают на верхние кронштейны.
  1. Прикладывая уровень к верхней поверхности прибора, контролирует её горизонт. Корректируют этот параметр лёгким смещением вверх-вниз сторон радиатора благодаря продольным пазам в кронштейнах.
  2. В одно из верхних отверстий вкручивают гайку, в неё запорный кран, с противоположной стороны снизу устанавливают второй кран.
  3. Установка запорных кранов диагональной схемы подключения батареи
  4. В свободное верхнее отверстие вкручивают последовательно посадочную гайку и кран Маевского, нижний проход закрывают, ввинчивая заглушку.

Что предстоит сделать

В упрощённом виде порядок работы по замене сводится к шести этапам:

  1. Опустошение системы отопления.
  2. Демонтаж старой батарей.
  3. Подготовка труб к подключению нового радиатора — нарезка новой или прогон старой резьбы.
  4. Монтаж отсекающих кранов.
  5. Подключение батареи и проверка герметичности соединений.
  6. Запуск радиатора в эксплуатацию: спуск воздуха, регулировка термостата.

Минимальное время и трудозатраты потребует замена радиаторов отопления, оснащённых кранами, перекрывающими входящий и исходящий поток теплоносителя (см. фото ниже).

В этом случае работу можно провести без спуска воды из системы отопления. Секция радиатора рассчитана на 200–400 мл теплоносителя и его легко слить в подставленную ёмкость.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
