Теплый пол в ванной под плитку — плюсы и минусы, различные варианты

Пошаговый монтаж инфракрасного пола

Инфракрасный пол также можно отнести к разновидности электрического теплого пола, только более модифицированной, поскольку нагрев в этом случае происходит за счет пленки с карбоновой пастой в составе, подогреваемой по обеим сторонам медными проводниками. Во избежание подгорания контакты имеют серебряное напыление.

Перед укладкой произведите замеры, учитывая месторасположение мебели в ванной и отступы от стен и углов – греть эти участки нет смысла. Мощность электрических матов зависит от размеров площади, требующей обогрева. Так, для комнаты в 20 м² подойдет пол мощностью 220 В, а для более просторной ванной нужна меньшая мощность. На самом деле, надо лишь правильно сделать замеры, а продавец-консультант при покупке инфракрасного пола сам поберет подходящий вариант.

Как сделать теплый пол в ванной:

  1. Подготовьте основание, тщательно выровняв и очистив его. Если пол не имеет ярко выраженных дефектов, но отклонение по горизонтали составляет больше 3 см, необходимо сделать выравнивающую стяжку.
  2. Сделайте в стене отверстие для терморегулятора и канавку для кабеля, как в случае с электрическим теплым полом. Лучше сделать это до укладки матов, чтобы потом не мусорить.
  3. Обесточьте систему и подведите питание до ближайшей розетки.
  4. Уложите на пол теплоизоляционный слой из пенофола фольгированной стороной вверх. Подойдет и неотражающий утеплитель. Очень хорошо зарекомендовала себя пробковая подложка. Единственное требование – толщина теплоизоляции должна составлять не меньше 3 мм. Отрезы утеплителя скрепляйте монтажным скотчем.
  5. Начните укладывать инфракрасную пленку медными нагревателями книзу, двигаясь к стене с терморегулятором – это сократит протяженность кабеля. При укладке соблюдайте дистанцию от стены примерно в 10-15 см. Если в ванной присутствует батарея или другой нагревательный элемент, отступ должен быть увеличен до 100 см. Разрезайте пленку при необходимости (на поворотах) только по светлым участкам, расположенным между темными секциями.
  6. Укладывайте фрагменты пленки встык, после чего проклеивайте это место скотчем. Выходы, куда будут крепиться провода, не заклеивайте. Закройте концы отрезов пленочной битумной изоляцией, обклеив медные участки с обеих сторон. Прорежьте в утеплителе (пенофоле или пробке) небольшие углубления, чтобы «утопить» в них медные участки.
  7. Прикрепите металлические зажимы к незаклеенным медным участкам так, чтобы одной стороной они помещались между пленкой и медным выходом.
  8. Подключите к зажимам провода, соединив левые и правые стороны отдельно (параллельное подключение). Для этого будет удобнее купить провода разных цветов, чтобы не запутаться. Счистите на концах изоляцию, скрутите кончик провода и проденьте в отверстие в зажиме, после чего накрепко зажмите плоскогубцами. Напоследок обклейте соединения изолентой.
  9. Провода надо пустить по полу к стене и в идеале спрятать под плинтусом. Чтобы максимально безопасно подвести провод к стене и не подвергать его давлению напольного покрытия, вырежьте в утеплителе канавку соответствующей ширины. Утопите в ней провод и заклейте верх канавки так, чтобы изоляционная обшивка провода тоже прилипла к изоленте. Подобным образом поступите с остальными проводами и подведите их к терморегулятору.
  10. Установите термодатчик под пленкой ближе к центру второй секции, вырезав под него отверстие в утеплителе и основании, если нужно.
  11. Проведите тестовое испытание системы. Если все работает, можно укладывать гидроизоляцию и финишное покрытие. Большим преимуществом инфракрасного пола является то, что он не требует укладки мокрой стяжки – можно вполне обойтись сухой и сэкономить массу времени и сил. Но для инфракрасного теплого пола в ванной комнате разумнее всего использовать наливное покрытие, устойчивое к влажности.

Укладка теплых полов в ванной стоит недешево, зато позволяет раз и навсегда забыть о холоде и дискомфорте. Это отличный способ сделать дом или квартиру более уютным, даже если на улице лютый мороз.

Подготовка к монтажу водяного теплого пола под плитку

Чтобы организовать бесперебойную работу отопительной системы перед укладкой труб необходимо подготовить основание. На начальном этапе подготовительные работы обеспечивают в целом качество работы системы. Потому нужно очистить под укладку основание от мусора и грязи, устранить различные сколы, выбоины, выступающие участки и неровности по всей поверхности. Без этих работ полы будут иметь различные высоты, это может привести к неравномерному распределению тепла в комнате. Для регулирования высоты полов применяются уровни.

На дальнейшем этапе подготовительных работ основания выполняется стяжка, которая обязана быть одинаковой толщины и идеально ровной по всему периметру помещения. Этим обеспечивается равномерное и качественное распространения тепла. Затем можно переходить к работам по укладке слоя теплоизоляции. Данный материал нужен для минимизации вероятных теплопотерь. Пленка гидроизоляции укладывается по всему периметру комнаты. Для этой же цели также применяется специальная лента, ширина которой примерно 10 см.

Затем можно выполнить полноценную теплоизоляцию. Толщина материала теплоизоляции значительно зависит от особенностей конструкции полов, от расположения помещения. Иногда толщину утеплителя необходимо увеличить для сохранения тепла. Теплоизоляцию можно производить при помощи разных материалов, к примеру, можно уложить плотный и прочный пенопласт.

Варианты укладки водяных полов

Наиболее распространены три варианта укладки полов:

  • со стяжкой;
  • настильный (без стяжки, а плитка укладывается с использованием особых пластин);
  • с деревянными лагами (трубы кладутся сверху деревянных лаг).

Ниже рассмотрим все три варианта.

Водяной пол на основе стяжки

Водяной теплый пол на основе стяжки

Для укладки с помощью стяжки понадобятся следующие материалы:

  • металлопластиковая или полимерная труба;
  • крепеж;
  • насос для создания принудительной циркуляции воды;
  • вентили;
  • фитинги;
  • коллекторы.

Собранная система заливается цементным раствором. Стяжка не должна иметь дефектов или пустот, так как это может привести к деформации труб. Плитка кладется сверху стяжки. Плитка должна быть идеально ровной, тогда передача тепла будет выше.

Настильный способ

Настильный способ укладки на полистирольные плиты

Здесь используются полистироловые плиты, в которых есть алюминиевые пластинки с пазами для монтажа трубопровода. Достоинством настильного метода является его простота и небольшие затраты времени.

Настильный вариант применяется в таких ситуациях:

  • при невысоком потолке, когда стяжка скрадывает высоту помещения;
  • если создание стяжки затруднительно по техническим причинам;
  • при наличии сомнений в прочности перекрытий.

На полистироловые плиты обычно кладут паркет или ламинат. Для кафельной плитки же необходим влагостойкий материал, к примеру, гипсоволоконные листы.

Водяной пол на деревянной основе

Водяной пол на деревянной основе

Чаще всего этот метод используют в деревянных домах. В процессе создания пола промеж лагов кладется минеральная вата или основа из полистирола. Укладка проводится одним из двух вариантов: реечным или модульным. При реечном способе пластинки и трубы ставятся между рейками из древесно-стружечной плиты. При модульном способе применяются модули их ДСП, которых предусмотрены специальные каналы под трубы. Для крепежа используются алюминиевые пластинки с пазами.

После установки системы необходимо сверху уложить гипсоволоконные листы. Затем можно укладывать кафельную плитку.

Виды труб для теплого пола

  • Из сшитого полиэтилена. К достоинствам относится термостойкость, высокая прочность и сохранение свойств при замерзании жидкого теплоносителя. Надежны также фитинги, образующие неразъемные соединения путем опрессовки. Недостатком является распрямление при нагреве. Трубы необходимо надежно крепить при укладке.
  • Металлопластиковые. По свойствам не уступают изделиям из полимера. При нагреве сохраняют форму и структуру, а также отличаются долговечностью. Высокие технические характеристики обеспечиваются за счет наличия слоя из алюминиевой фольги, расположенного внутри двух слоев из сшитого полиэтилена и соединенного с ними клеящим веществом. Трубы имеют доступную цену, а система обладает высоким КПД, что делает вариант их применения наиболее эффективным.
  • Медные (рис. ниже). Материал обладает высокой теплопроводностью, но применяется редко из-за высокой стоимости. Кроме того, трубы надо защищать от контакта со стяжкой, поскольку они плохо переносят воздействие щелочей.
  • Полипропиленовые трубы. Характеристики высокие, но редко применяются по причине большого радиуса изгиба. По этой причине расстояние между витками при укладке превышает 320 мм, но этого недостаточно для равномерного прогрева.

Металлические трубы для теплого пола

2 Разновидности теплого пола

Если говорить о типах теплых полов, то их всего два – электрический и водяной. Но существует четыре основных технологии установки теплого пола, которые используются во всем мире. Они отличаются по принципу функционирования. Чтобы определить какой тип подойдет лучше для ванной комнаты, стоит узнать базовую информацию о каждой разновидности подогрева для пола.

Инфракрасный подогрев

Самый популярный тип нагревательных элементов для полов – инфракрасная пленка, состоящая из нескольких слоев. Причины популярности – легкость установки и экономность. Инфракрасная подложка для теплого пола работает по принципу излучателя – она вырабатывает ИК-лучи, которые обеспечивают равномерный обогрев всей поверхности пола. Преимущества, выгодно выделяющие инфракрасный теплый пол:

  • экономность в использовании – на каждый квадратный метр затрачивается не более 50 Вт;
  • тепло распределяется равномерно, при этом не происходит пересыхание воздуха;
  • инфракрасная пленка абсолютно безопасна и не представляет угрозы для здоровья;
  • устанавливать такое обогрев проще всего, для этого не нужно никаких специальных инструментов, знаний и навыков;
  • использовать такой подогрев можно не менее 20 лет, причем без ремонта и сервисного обслуживания.

Внимание! Бытует мнение, что инфракрасный подогрев для пола опасен для здоровья человека и даже может провоцировать развитие рака. Это не более, чем миф. Ученые исследовали влияние инфракрасных лучей на здоровье человека и не выявили никакой угрозы для здоровья

Ученые исследовали влияние инфракрасных лучей на здоровье человека и не выявили никакой угрозы для здоровья.

Водяной теплый пол

Еще недавно водяной теплый пол считался самым популярным, но на сегодняшний день существуют более экономичные и простые по принципу работы варианты. Водяная тепловая система обеспечивает нагрев за счет труб, которые монтируются под напольное покрытие и бетонируется, или же устанавливается в пенополистирольные пластины. В трубах циркулирует нагретая вода или другие жидкости, в зависимости от типа системы.

Водяной теплый пол может нагреваться за счет электрической энергии, или же подключаться непосредственно к основной системе отопления – газовому или твердотопливному котлу. Плюсы водяного теплого пола:

  • долговечность – система устанавливается не на один десяток лет;
  • безопасность;
  • возможность проведения труб по всей площади помещения, без опасения за сохранность мебели;
  • возможность использовать любое финишное напольное покрытие.

Но есть и недостатки – монтаж водяного теплого пола сложно выполнить непрофессионалу. Кроме того, изначально придется прилично потратиться, чтобы закупить все необходимое для установки подогрева.

Внимание! Водяной теплый пол – это отличное решение для особняков и частных домов с автономным отоплением. Но в таких ситуациях лучше планировать монтаж обогрева на этапе проведения трубопровода

Кабельная система подогрева

Одним из популярных и универсальных вариантов для установки в ванную комнату считается кабельный теплый пол. Он состоит из трех составляющих – кабельный нагревательный элемент, датчики температуры и терморегуляторы. Преимущества кабельного теплого пола:

  • возможность монтировать различными способами;
  • сравнительно низкая стоимость установки и оборудования;
  • высокая температура нагрева;
  • безопасность при условии правильного монтажа;
  • долговечность.

Установка теплого кабельного пола дает независимость от систем централизованного отопления в многоквартирных домах и позволяет поддерживать оптимальную температуру в помещении даже в холодные зимы. Но есть и минус – монтаж кабельных систем подогрева полов является трудоемким делом, выполнить его самостоятельно смогут только те, кто имеет опыт в этом деле и соответствующие навыки.

Термоматы

Это оптимальный вариант подогрева для тех, кто хочет установить теплый пол самостоятельно, но при этом не обладает сложными техническими навыками работы с кабельной системой. Это уже готовый кабельный теплый пол, покрытый несколькими слоями изоляции. Его можно без ограничений расстилать под напольное покрытие по всей площади помещения. Основные преимущества:

  • отсутствие сложностей в установке;
  • сравнительно низка цена;
  • надежность и неограниченный срок службы;
  • возможность монтажа под все разновидности напольных покрытий;
  • экономия электроэнергии;
  • устойчивость к влаге.

Термоматы недорогие, учитывая то, что при самостоятельном монтаже электрического пола, пришлось бы потратиться на многие другие комплектующие, кроме кабеля. Но термоматы позволяют сэкономить, потому что оплата будет осуществляться только за готовую конструкцию.

Составление схемы укладки – как лучше уложить теплый пол

Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.

При составлении схемы необходимо придерживаться следующих рекомендаций:

  • Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
  • Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
  • Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

  • Выкладывание на подготовленное базовое основание фольгированного утеплителя;
  • Укладка арматурной сетки для фиксации водопроводных труб;
  • Монтаж системы из металлопластиковых труб;
  • Заливка песчано-цементной стяжки;
  • Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

  • Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
  • Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.0.050.10.150.20.250.30.35
ТрубаPex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытиеПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

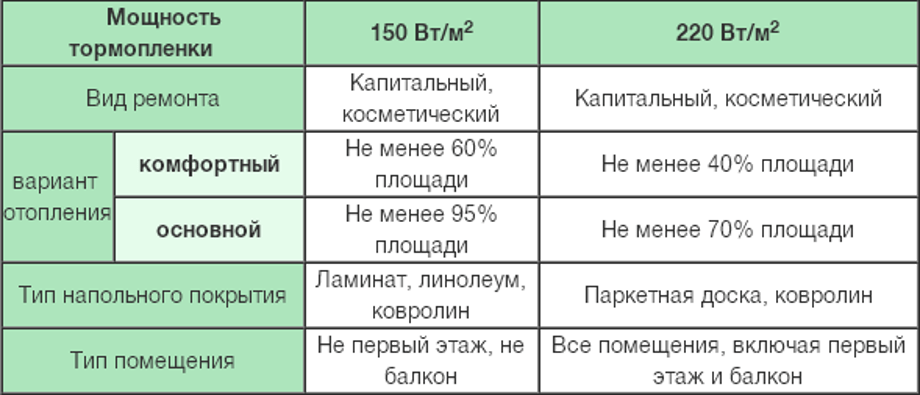

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» — будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

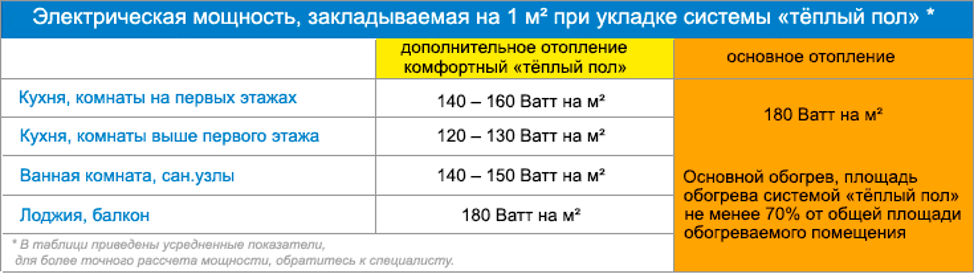

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

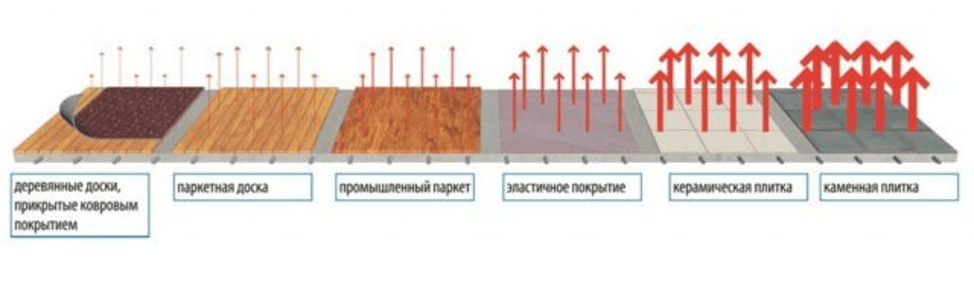

Представить себе картину в целом поможет иллюстрация ниже.

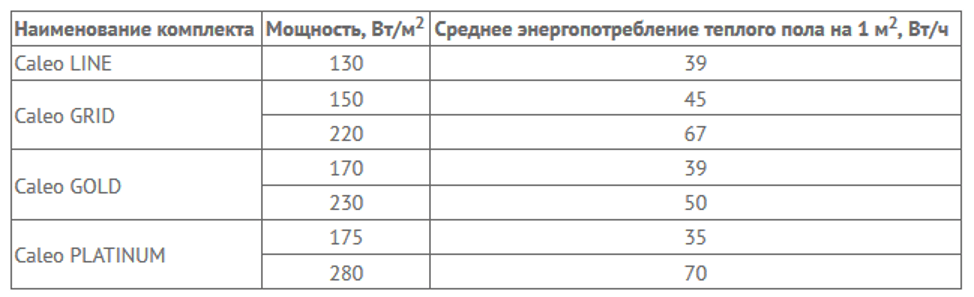

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.

Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.

Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.

Укладка «теплого пола» под плитку: преимущества и монтаж

Керамическая плитка – долговечное, гигиеничное и практичное напольное покрытие, обладающее одним существенным недостатком: высокой теплопроводностью, из-за чего ее поверхность всегда остается холодной. Но устройство «теплого пола» позволяет этот эксплуатационный недостаток превратить в достоинство, так как проблем с теплоотдачей у такого покрытия нет.

Поэтому, если в помещении «теплый пол» является единственным источником нагрева, то выбор плитки оптимален, так как будет обеспечивать хорошую проводимость для вырабатываемого тепла даже при использовании кабелей большой мощности.

«Теплый пол» обладает важными эксплуатационными преимуществами, среди которых:

  • создание оптимального температурного режима за счет равномерного распределения тепла по всему помещению, в том числе и в нижней его части;
  • надежность и большой срок службы;
  • безопасность: наличие электромагнитного излучения не требуется доказывать, но его влияние не столь опасно, как об этом говорят;
  • возможность точной регулировки температуры, что позволяет создать комфортные условия, но при экономном использовании электроэнергии.

«Теплый пол» в доме особенно эффективен в период межсезонья, когда нет необходимости в запуске системы отопления, но температуру в доме нельзя назвать комфортной.

Также в холодные зимние дни очень быстро можно оценить все преимущества «теплого пола», которые позволяют наслаждаться комфортом в доме.

Но для этого, перед тем как выбрать «теплый пол» под плитку или другое покрытие, надо правильно рассчитать его мощность. Конечно, в этом случае лучше воспользоваться помощью специалистов, но и самостоятельно надо знать основные ориентиры.

Как выбрать теплый пол под плитку

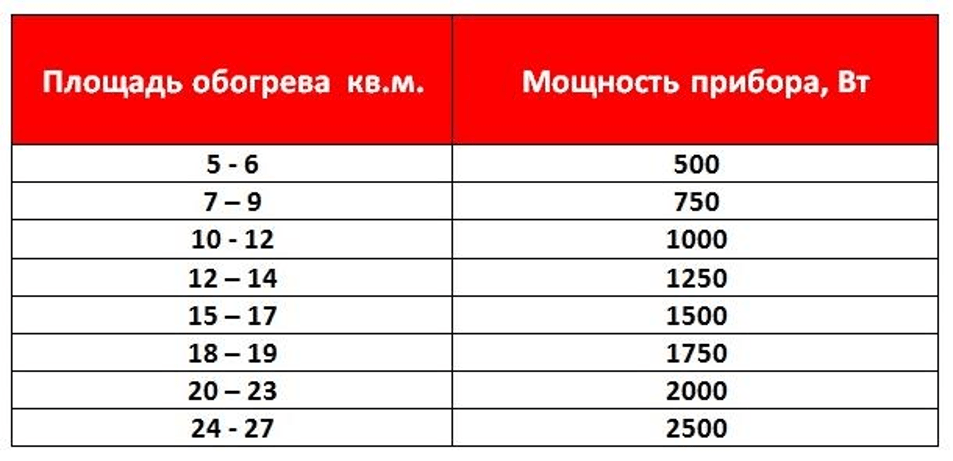

Средняя мощность для помещений в доме составляет:

  • спальная комната – 100-120 кВт/м2;
  • детская – 150 кВт/м2;
  • прихожая, кухня – 120-150 кВт/м2;
  • ванная комната, туалет – 180 кВт/м2;
  • застекленная лоджия – 180-200 кВт/м2.

Конечно, эти данные являются усредненными значениями, но по ним довольно легко ориентироваться для того, чтобы рассчитать мощность «теплого пола».

При расчете «теплого пола» надо принимать во внимание, каким источником нагрева помещения он является: основным или дополнительным. Также при расчетах учитывается теплопроводность используемого утеплителя, что существенно может повлиять на эффективность работы системы и экономию электроэнергии

Но следует учесть и некоторые нюансы этого вида отопления, а именно:

  1. повышенную нагрузку на электрическую сеть дома, которая должна быть способна справляться с повышенной мощностью;
  2. уложить «теплый пол» можно только на стадии ремонта в помещении, так как монтаж сопряжен с проведением определенных общестроительных работ, хотя их объем зависит от вида выбранного теплового элемента.

Также надо учитывать, что, хотя такие конструкции отличаются высокой надежностью и имеют большой срок службы, в случае аварийной ситуации замена вышедшего из строя элемента может превратиться в полноценный ремонт в помещении.

Стержневой инфракрасный теплый пол

Эти системы появились недавно и пока еще не стали очень распространенными. Нагревательным элементом в них выступает гибкий стержень из композитного материала на основе карбона, серебра и графита.

Стержневой электрический пол выпускается в виде гибкого широкого термомата. Стержни размещены параллельно с шагом 10 см с и закреплены с обеих сторон на черные токопроводящие шины.

Монтаж стержневого теплого пола

Уникальность стержневых систем в том, что они не боятся запирания мебелью, последующего перегрева и могут стелиться под любое напольное покрытие.

Кроме этого, отзывы говорят об их экономичности. Монтаж стержневого теплого пола практически ничем не отличается от установки термоматов.

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

  • Песок – 4 части.
  • Цемент – 1 часть.
  • Щебень – 5 часть.
  • Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Инфракрасный пленочный пол

Теплый пленочный пол считается самой современной и наиболее эффективной системой. Она излучает инфракрасные волны и не создает электромагнитные поля. Пленочные теплые полы бывают двух видов:

Инфракрасный с углеродным нагревательным элементом. Для повышения надежности и долговечности некоторые производители покрывают систему графитовым напылением. Основой служит лавсановая пленка. Подключаются нагревательные полосы по параллельной схеме. Систему располагают не только на горизонтальные, а и на вертикальные поверхности.

Основа для теплого инфракрасного пола

Пленочный биметаллические пол. В качестве нагревательных элементов используются тонкие слои алюминия и меди, расположенные между двумя слоями эластичного полиуретана. В системе не предусмотрено подключение заземляющего провода, что подразумевает подсоединение к проводке через УЗО или АВДТ.

Как укладывать обогреваемые полы в ванной

Самостоятельно сделать водяной теплый пол в ванной комнате не так уж и сложно, особенно после получения всех необходимых разрешений на изменение системы отопления. Достаточно следовать основным этапам монтажа.

Подготовительные работы – на этом этапе меняются водопроводные и канализационные стояки. Рассчитывается схема укладки будущего теплого пола. Приобретаются комплектующие и расходные материалы.
Устройство гидроизоляции пола в ванной комнате или душевой – для этого используют специальную пленку или еврорубероид. Чтобы создать прочный защитный слой, стыки между гидроизоляцией обрабатывают паяльной лампой или строительным феном

Крайне важно создать надежную защиту от проникновения влаги. В случае протечки конструкции пола, вода потечет к соседям этажом ниже

Гидроизоляция в данном случае будет единственным, что не даст в многоквартирном доме сразу же протечь воде к соседям.
Черновой слой – качество пирога теплого водяного пола зависит в первую очередь от стяжки. Основание заливают с использованием керамзита или мелкого щебня. Основание заливается по маякам. После заливки полов в ванной, необходимо выдержать как минимум 5-6 дней до продолжения работ. Все это время потребуется смачивать пол водой, чтобы бетон не растрескался.

Фольгированный слой – чтобы укладка пола в ванной комнате с водяным подогревом поверхности имела максимальную теплоотдачу, понадобится создать своеобразный экран, предотвращающий тепловые потери. В индивидуальном доме для этого можно использовать как экструдированный полистирол, так и любую другую теплоизоляцию. Одновременно выполняется утепление полов. Для квартиры, где критичным является уменьшение высоты потолков, стелют фольгированную теплоизоляцию.
Прокладка труб – водяной контур монтируется либо на специальную армирующую сетку, или на стирольную подложку. Фиксация труб осуществляется с помощью хомутов или специальной планки. Предварительно необходимо рассчитать пол и выбрать подходящую схему отопления.
Заливка второго слоя стяжки. Технология укладки требует использовать для этой задачи специальные клеевые растворы с присадками, позволяющими выдерживать постоянные перепады температуры.
Финишная отделка – обычно теплые полы в ванной комнате делают под плитку.

В душевой и ванной комнате в многоквартирном доме в большинстве случаев устанавливают водяной контур без коллектора. Небольшое расстояние отапливаемой площади позволяет запитать контур от полотенцесушителя и получить достаточное количество тепловой энергии.

Как залить пол в ванной

Самостоятельный монтаж теплых полов намного легче осуществить при использовании специальных выравнивающих, нивелирующих смесей. При этом, чтобы сделать водяной подогрев пола в ванной и душевой, необходимо позаботиться о качестве стяжки, которая должна соответствовать требованиям:

  1. Выдерживать перепады температуры – сделать самому цементный состав, способный не растрескаться после нескольких лет эксплуатации, практически невозможно, поэтому лучше всего остановить свой выбор на уже готовых смесях.
  2. Сохранять прочность – отапливаемые полы подвергаются постоянным нагрузкам от перепадов температур и влажности. Для уменьшения негативного воздействия потребуется заложить слой армирующей сетки. Особенно арматура необходима, если планируется установка трапа в душевой.

Состав «пирога» пола состоит из: гидроизоляции, армирующей сетки, фольгированного утеплителя и теплоизоляции. Качественная стяжка позволяет соединить все четыре типа слоя и сделать практически монолит.

Как в ванной подключить водяной пол

Существует несколько решений того, как сделать и запитать водяной пол в душевой или ванной. У каждого есть свои преимущества и недостатки.

  • От полотенцесушителя – температура теплоносителя при этом будет оставаться неизменной. Так как в большинстве многоэтажных домов полотенцесушители подключают от обратки горячей воды, интенсивность нагрева во многом зависит от того, насколько успевает остыть теплоноситель.
  • От котла — решение имеет определенные преимущества, состоящие в возможности регулировки водяного подогрева пола ванной. Потребуется установить терморегулятор.
  • От центральной системы отопления – ванна с теплым водяным полом может быть подключена к системе отопления квартиры. Перед проведением работ потребуется получить разрешения и сделать технический проект.

Это интересно: Управление водяным теплым полом: излагаем по пунктам

Устройство пола

  • Гидроизолирующая подложка. Материал зависит от типа монтажа: если укладка производится на грунт под стяжку, достаточно рубероида или полиэтилена. Если без стяжки, желательно приобрести гидроизоляционную мембрану;
  • Утеплитель. Плотный пенополистирол или изготовленные из него маты. Менее удачный выбор – базальтовая вата. Это гигроскопичный материал. В случае протечек намокнет и потеряет теплоизолирующие свойства;
  • Отражающий фольгированный слой. Вместо него можно использовать металлические пластины с каналами для укладки труб;
  • Трубы;
  • Под плитку необходимо сплошное основание. Если пол монтируется без стяжки, основанием может быть лист влагостойкой фанеры, OSB, гипсокартона. Нужно учитывать, что и древесина, и ГКЛ являются хорошими теплоизоляторами.

Толщина теплого водяного пола под плитку зависит от способа монтажа и складывается из нескольких цифр: толщина утеплителя, самих труб, стяжки или фанеры чернового пола.

Стяжка занимает минимум три сантиметра. Толщина утеплителя зависит от места установки (на грунт, на перекрытие). Высота матов ППС около 8 сантиметров. Каналы для труб в матах уже есть, толщину трубы в этом случае можно не учитывать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
