Укладка теплого пола под ламинат — пошаговая инструкция

Подключаем регулятор температуры

С помощью терморегулятора мы можете существенно экономить энергию, потребляемую вашим теплым полом, включая его только в то время и на ту температуру, какую необходимо.

В комплект поставки вашего нагреваемого электрического пола обычно входит датчик температуры. Установите его под пленку на нагревательный элемент черного цвета.

Установка датчика температуры под пленку

Зафиксируйте датчик на пленке отрезком изоляционнной наклейки из битума.

Чтобы температурный датчик не нарушал поверхность окончательного напольного покрытия – сделайте под него вырез в слое теплоотражающего материала.

Делаем вырез в теплоизоляционном материале

Также в целях обеспечения ровности ламината делаем вырезы в слое теплоотражающего материала, под контакты и провода.

Вырезы в изолирующем слое можно сделать и под пучки проводов.

Делаем вырезы под электрический кабель

Провода, размещенные в углублениях необходимо зафиксировать скотчем.

Фиксируем провода скотчем

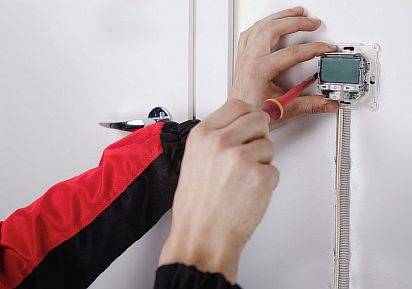

Устанавливаем на стену в выбранное место монтажную панель регулятора температуры.

Устанавливаем панель терморегулятора

Согласно обозначенной на терморегуляторе схеме подключения фиксируем соединительные провода.

Подключаем провода – фото

Для мощных систем нагреваемого электрического пола рекомендуется подключение терморегулятора к проводке через отдельный автоматический выключатель.

Подключаем автоматический выключатель

Проверка работоспособности  и тестирование системы нагреваемого пола.

Включаем терморегулятор систему нагреваемого пола.

Включаем терморегулятор

Производим проверку нагрева каждой полосы уложенного теплого электрического пола.

Проверка электрического теплого пола на работоспособность

Особенно тщательно проверяем места соединений. Они не должны искрить и чрезмерно нагреваться.

Развертываем на поверхности пола полиэтиленовую плену. Вы можете заменить ее любой подложкой под ламинатную доску, которая допускается к использованию вместе с нагреваемыми полами.

Далее укладываем на полиэтиленовую пленку

Приступайте к укладке финишного напольного покрытия –например  ламинатной доски.

Укладка ламината на теплый пол

Проводите сборку ламинатных досок с особой тщательностью, чтобы не нанести повреждения уложенному нагреваемому электрическому полу.

Составляем схему

При составлении схемы укладки инфракрасного плёночного пола под ламинат необходимо учитывать ряд технических нюансов:

в местах расположения мебели запрещено укладывать нагревательные элементы, чтобы предотвратить перегрев древесины с последующей деформацией или растрескиванием;

от стен и нагреваемых предметов важно делать отступы 25-30 см, чтобы плёнка не проплавилась и не замкнулись токопроводящие контакты;

для сокращения количества контактов и повышения безопасности системы тёплых полов требуется укладку нагревательных элементов делать вдоль длинной стены помещения;

между соседними листами важно соблюдать небольшой интервал равный 5 см;

для равномерного прогрева помещений достаточно обогревать 60-70% от общей площади полов.

Не менее важным нюансом является продумывание расположения соединительных кабелей. Согласно нормам и требованиям электробезопасности их следует укладывать на высоте не менее 50 см от уровня полов. При этом подключение нужно непосредственно через УЗО к счётчику, так как потребляемая мощность достаточно высокая и может вызывать значительные перегрузки сети.

Поэтому заранее надо определиться со схемой прокладки отдельной проводки для тёплых полов. Потребуется проштробить стены для скрытого монтажа или установить специальные пластиковые негорючие короба.

Для упрощения схемы подключения рекомендуется выполнять подводку проводов с одного края, чтобы не допускать пересечения с другими сетями питания.

Еще одним важным моментом выступает установка датчика температуры. Оптимальным вариантом является его монтаж примерно посередине нагреваемой площадки, чтобы внешнее влияние от других источников тепла или холода было минимальным. Другая вариация – выбор наименее нагреваемого участка.

Технология создания

Укладывать инфракрасный теплый пол под ламинат очень просто. С этой процедурой справится любой хозяин.


Монтаж системы отопления

Как отмечает инструкция, монтаж ИК-системы отопления предусматривает осуществление следующих этапов:

Подготовка основания;
Укладка гидроизоляции;
Укладка теплоизоляции;
Монтаж нагревательных панелей;
Подключение проводов;
Подключение терморегулятора.

Подготовка основания

Главными требованиями к основанию является чистота и сухость. Конечно, оно также должно быть ровным. Укладывать плёночный инфракрасный пол можно на любую поверхность. Подходит даже деревянный настил.


Деревянный настил

Конечно, он должен находиться в отличном состоянии и не прогибаться. В противном случае отзывы будут плохими. С основания не должны торчать гвозди, шурупы или любые острые элементы. Подготовка чернового покрытия начинается с ликвидации выступающих острых предметов.


Ликвидация выступающих острых предметов

Далее она переходит в выравнивание поверхности и очистку. Если есть необходимость, основу сушат. Об этом отмечают в различных видео, которые собирают интересные отзывы.

Гидроизоляция, теплоизоляция

Гидроизоляцияпредусматривает монтаж полиэтиленовой пленки на чистое, высушенное основание. Ее расстилают по всему полу. Стыки листов склеивают скотчем.


Теплоизоляционный материал

Оптимальная толщина теплоизоляции — 3 мм. Каждый лист материала нужно закреплять строительным скотчем. Утеплитель укладывают так, чтобы лавсан оказался наверху.

Размещение нагревательной пленки

Монтаж нагревательных полос выполняется с соблюдением определенных требований. Так, края листов не должны ложиться друг на друга. Каждый лист укладывают вдоль комнаты. Благодаря этому уменьшается количество мест подключения кабелей. Также сокращается время работы. Наибольшая длина одной панели – 10 м.


Монтаж нагревательных полос

Инфракрасный тёплый пол под ламинат укладывают так, чтобы между ним и стенами было 20-сантиметровое пространство. Согласно видео многих производителей плёночный пол должен находиться на расстоянии 5 см от любого электрического кабеля, а также на расстоянии 20 см от другого нагревательного предмета (горячей трубы, батареи).

Укладка под тяжелую мебель является непозволительной. Когда пленочный пол, который собирает различные отзывы, должен быть основным источником тепла, им покрывают более 70% основания. При этом мощность одного квадратного метра должна превышать 150 Вт.

Производители выпускают одно- и двухстороннюю пленку. Укладка первой делается так, чтобы усиленная сторона была внизу. Во втором случае нет значения, как стелить панель. Есть еще одно требование: медные стороны контактов должны находиться внизу.


Медные стороны контактов должны находиться внизу

Разрезать панели можно в тех местах, которые являются прозрачными.

Их разрезают в любом месте. Такая особенность нравится многим людям. Поэтому они оставляют положительные отзывы.


Разрезать панели

Размещенные панели нужно прикрепить к основанию. Для этого используют скотч, скобы или дюбели. Последние два элемента не должны пересекать токопроводящие части. Для них производители делают специальные прозрачные места. Запрещено ставить крепежные элементы возле любого токопроводящего участка ближе, чем 6 мм.

Подключение панелей

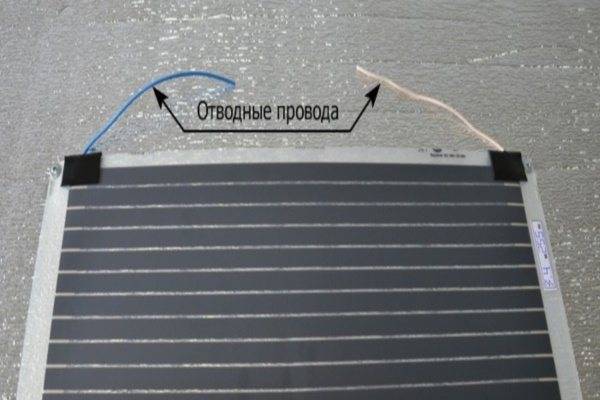

Когда монтаж разрезанных панелей завершился, к ним подключают контактные клеммы. Процедура проста: на краю медной ленты делают дырку, между двух пленок вставляется клемма, которая потом фиксируется заклепкой. Последнюю нужно развальцевать, используя специальный инструмент – заклёпочник. Далее происходит изоляция битумной изолентой. Изолируют также перерезанную медную ленту во всех местах, где не установлены клеммы.


Монтаж разрезанных панелей

Все клеммные контакты соединяют с двумя общими кабелями. Каждый правый контакт подключают к одному кабелю, каждый левый – ко второму. Часто этот процесс демонстрируют в видео.

Подключение к терморегулятору

  • Размещения термодатчика и его подключения;
  • Подключения двух кабелей от пленок.

Датчик температуры всегда прячут под пленкой. Он должен размещаться в 15-20 см от края панели.


Датчик температуры прячут под плёнкой

Далее подключают его кабель и нагревательные элементы к регулятору температуры.


Подключают кабель и нагревательные элементы к терморегулятору

Проверяют сопротивление системы и испытывают ее работу. Когда все хорошо, инфракрасный теплый пол под ламинат считается сделанным и происходит монтаж ламината согласно процедуре, которую подают различные видео.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

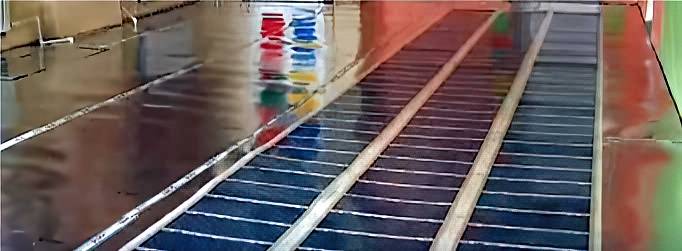

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

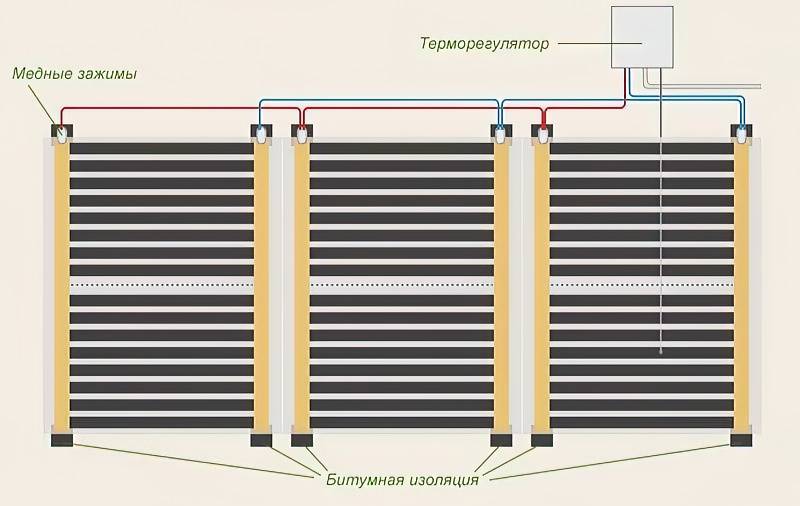

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Инструкция по монтажу

1. Подготовка:

  • Снять старое напольное покрытие и выровнять, плоскость должна быть чистой и сухой. При необходимости демонтировать трубы и радиаторы.
  • Уложить тонкий слой пароизоляции, располагая полотна с захлестом на 15-20 см. Закрепить при помощи скотча.
  • Сверху расположить плотный теплоизоляционный материал отражающей стороной вверх, прикрепить двухсторонним скотчем. Соединить термополосы между собой. Для инфракрасного пола нельзя использовать подложку на основе алюминиевой фольги.
  • Определить место для терморегулятора. Он должен находиться рядом с проводкой. Если проектом предусмотрен встраиваемый прибор, то для него и подводящих проводов в бетоне делаются штробы. Для накладного прибора требуется установка пластикового короба.

2. Укладка:

  • Разрезать на части инфракрасную пленку. При ширине 0,5 м допускается максимальная длина полотна 13 м, для 0,8 – 10, для 1 – 7 м. Чтобы количество разрезов и точек подключения было минимальным, рекомендуется располагать термополосы по длине помещения.
  • Уложить термопленку медной стороной вниз, отступив от стены на 50-100 мм. Допустимое расстояние между элементами составляет не менее 10 мм, нельзя накладывать их друг на друга. Чтобы сократить длину проводов, полосы желательно располагать контактами к той стене, на которой запланирован терморегулятор.
  • Прикрепить полотно к термоотражающему материалу малярным скотчем. Это делается для того, чтобы в дальнейшем не допустить смещения при монтаже ламината на бетонный пол. Боковые срезы закрепить скобами или саморезами.

3. Размещение проводов.

Их укладывают параллельно полосам и закрепляют в точках прохождения медных прожилок пленки. Места соединений вывести под монтажный короб или под плинтус и заизолировать. Для большей безопасности медные концы проводников залить силиконовым герметиком.

4. Подключение к сети.

Присоединить провода к терморегулятору. Для этого удобно использовать жилы разного цвета. Датчик температуры пола установить поблизости от терморегулятора и закрепить скотчем на темной стороне пленки. Кабель от прибора желательно уложить в гофрированную трубку.

Запустить терморегулятор и подождать несколько минут. За это время все сегменты должны прогреться. Если обнаружились холодные участки, нужно проверить их подключение. При помощи тестера провести дополнительный контроль всех срезов и соединений.

5. Заземление.

Операция проводится с фольгированным скотчем, которым закрепляют полотно по всей длине и диагонали. Клейкий конец закрепить на проводе.

6. Защита от повреждений.

Для этой цели используется пленка из вспененного поливинила.

7. Размещение ламинированных панелей.

После проверки системы и устранения всех неполадок можно приступать к укладке финишного покрытия. Подложка под него не требуется.

Советы по монтажу

1. Составьте план работ. Любые сомнения и вопросы лучше прояснить сразу с помощью профессионалов. Можно также воспользоваться компьютерными программами.

2. Для укладки своими руками выбирайте варианты, не требующие привлечения специалистов.

3. В каждой комнате устанавливается отдельная система отопления на перекрытие из бетона под ламинат. Например, нельзя одной секцией отапливать комнату и балкон.

4. Теплый пол не нужно монтировать в местах, занятых мебелью. Считается нормой, когда укрыто две трети площади помещения.

5. Разрезают термопленку только по специальным меткам.

6. Выполняя установку ИК-пола, не рекомендуется ходить по нему в обуви и ставить тяжелые предметы. Это может повредить полотно или соединительные провода.

7. Если бетонный пол граничит с сырым подвалом или грунтом, используют дополнительную гидроизоляцию.

8. Нельзя монтировать при помощи шурупов или гвоздей.

9. Запрещено размещать возле печки, камина или электрического обогревателя.

10. Не рекомендуется укладывать ИК-пленку при минусовой температуре.

11. В целях экономии проводов термодатчик лучше располагать в центральной части конструкции.

12. После монтажа ламината на бетон следует в течение трех дней поддерживать в помещении постоянный терморежим.

Стоимость пленочного пола

МаркаЦена, рубли
Thermo TVK-1302820-4150
Caleo GOLD 1701990-3250
Global Heating Film500-1800
Q-Term 220225-450
Caleo GRID1400-2530

Какую нагревательную систему и ламинат можно использовать

Использование электрического теплого пола откладывает целый ряд ограничений по выбору того или иного типа ламината. Если быть точнее, от выбора ламината отчасти будет зависеть эффективность работы всей системы.

У различных производителей данный знак может меняться и иметь собственный стилизованный маркер, но в общем виде он обозначает схематичное расположение теплого пола с пояснением вида – “Позволяет использовать напольное отопление” или “Обладает хорошей теплопроводностью и возможностью использования для полов с обогревом”.

Покрытие с подобной маркировкой не выделяет вредных веществ при повышении температуры, обладает меньшим расширением и большей плотностью. В остальном такая облицовка выбирается исходя из общих качеств – класс, типы соединений, цвет, фактура и т.д.

Основные виды электрического пола, которые возможно уложить под деревянные покрытия

В качестве обогрева под ламинат целесообразно использовать следующие виды теплых полов:

  1. Инфракрасный пленочный – системы на основе углеродных нагревательных элементов зафиксированных между двумя слоями полиэстеровой пленки. Система практически не влияет на толщину и общий уровень пола даже после укладки напольной облицовки. Предполагает укладку сухим способом, без использования жидких растворов.
  2. Инфракрасный стержневой – графито-серебряные стержни, соединенные параллельным способом при помощи специального защищенного кабеля. Экономичны при использовании на небольших площадях. Обладают простой технологией укладки, не требующей устройства стяжки.
  3. Кабельный – резистивный нагревательный кабель в защитной оплетке. Укладывается по полезной площади помещения с определенным шагом. Требуется устройство тонкослойной стяжки для защиты нагревательных элементов.
  4. Нагревательные маты – резистивный кабель, закрепленный на тонкой армирующей сетке. Не требует использования специальный крепежей и расчета шага укладки. Устройство стяжки не обязательно, так как монтаж системы можно выполнить с применением плиточного клея.

Первые два вида электрического пола отличаются уникальной система обогрева посредством инфракрасных волн определенной длины. Инфракрасные волны нагревают только то, что расположено на пути их следования. Пленочные полы монтируются непосредственно перед укладкой ламината, что сводит сроки работ по монтажу к минимуму.

Кабельные системы и нагревательные маты работают по принципу конвекционного обогрева, то есть обогрев помещения происходит посредством теплообмена с нагретыми участками пола.

Практически все кабельные электрические полы, в том числе и инфракрасные стержневые, требуют устройства тонкослойной стяжки, что сказывается на объеме и сроках выполняемых работ. Использование кабельных матов позволяет обойтись без стяжки, но потребует устройства поверх пола 1-1,5 см слоя плиточного клея.

Пошаговая укладка одножильного термомата

Если вы задумали монтаж теплого пола своими руками и выбрали в качестве базовой электросистемы одножильный термомат, то стоит иметь ввиду, что он укладывается в строгом соответствии с технологическим циклом, имеющим вполне определенную последовательность:

Прежде всего надо будет составить план монтажа или монтажный план, как говорят специалисты. И не стоит слушать тех, кто называет эту операцию лишней.
Потом монтируются распределительные/установочные коробки, а также (согласно составленного предварительно монтажного плана) устанавливаются трубки для термодатчика.
Необходимо будет также обеспечить качественную теплую стяжку пола. И можно использовать:
жесткую теплоизоляционную плиту толщиной в 2-3 см;
пенопласт;
жесткие пробки;
или пенополистирол.

Проверяется сопротивление электрического мата, а затем — его раскрой. Стекловолокнистую сетку нужно будет разрезать под особенности имеющейся планировки
Сделать это очень просто, ведь у материала нет ни лица, не изнанки, важно только не перебить кабель

Поэтому при укладке теплого пола с использованием термоматов вообще редко используют острые и режущие инструменты (кроме того момента, когда с особой осторожностью раскраивают сам мат), стараются работать в обуви с мягкой подошвой и тщательно следят, чтобы не наступить на кабели и не перебить их строительным мусором.
Мат кладется на уже готовую полностью стяжку, являющуюся на данном этапе рабочей поверхностью
Стекловолокнистая сетка, оснащенная тонкокабельной системой, раскладывается по полу так, чтобы отступ от стен составлял не менее 10, а то и 15 см. От батарей придется отступить уже на 15-20 см.

И нужно раскинуть термомат таким образом, чтобы оба его холодных конца выводились к блоку питания

Как уже было сказано выше, электроматовый теплый пол работает с терморегулятором. И лучше (для экономии электроэнергии), если такой регулятор будет оснащен специальным «датчиком пола», показывающим его текущую температуру, но и в ряде моделей автоматически отключающий нагрев, когда показатели перевалят за обозначенную контрольную точку на температурной шкале.

Датчик пола размещается в гофре, которая затем располагается в специально штробированной под нее канве и между кабельными ветками. Он ведь исключительно при таком раскладе реагирует на температурные изменения.

Конец гофры обязательно нужно заглушить, чтобы на датчик пола не попало ни капли раствора или, например, клея.
Далее происходит подключение к терморегулирующему устройству — и холодных концов (предварительно укороченных до требуемого размера), и датчика пола.
Квалифицированный плиточник может сразу же приступать к укладыванию кафеля (предварительно вновь проверив сопротивление мата). Но если речь идет о дилетанте, решившем оборудовать теплый пол самостоятельно (да и вообще, если придерживаться точно буквы технологии), то сначала рекомендуется произвести заливку уложенных кабельных матов плиточным клеем. Это делается для того, чтобы избежать повреждения теплых полов во время укладывания кафельного напольного покрытия. Однако клей используется не абы какой, а только специальные клеящие составы на базе эпоксидной смолы, стойко переносящие высокие температуры. Такие клеи при нагревании становятся эластичными и совсем не трескаются.

Клей, которым заливаются тонкокабельные одножильные термоматы, разводится до «сметанной» консистенции, а затем шпателем густо наносится прямо по уложенной сетке из стекловолокна, оснащенной кабельным рисунком. Так, чтобы не оставалось пустот и не было воздушных прослоек. Но толщина такого клеевого покрытия не должна превышать 2,5-5 мм.

Затем необходимо будет дождаться, пока клеевой слой полностью просохнет.

И уже потом начать собственно укладку кафеля на пол.

Термоматы с одножильным кабелем имеют ряд преимуществ перед теми же двужильными. Они:

  • дешевле;
  • тоньше;
  • обладают большей линейной мощностью, а значит и более высокой скоростью нагрева.

Зато у матов с двужильным кабелем, у которых нет второго холодного конца, нет необходимости непременно выводить его к первому. А значит, отсутствуют особенные требования, предъявляемые к раскрою и укладке таких матов.

О преимуществах матов с двужильным кабелем рассказано в видео-обзоре:

Устройство водяного теплого пола под ламинат

К классическим видам теплых полов относят водяной обогрев. Его устройство включает в себя трубы с горячей водой, которая поступает в систему из коллектора с помощью насоса. Использование водяного теплого пола наиболее оправдано в частных домах, так как устройство его в квартирах с подключением к централизованной системе отопления запрещено.

По сравнению с электрическим, водяной теплый пол является более низкозатратным, так как позволяет экономить до 60% энергии. Это преимущество делает логичным использование именно такой системы для частных домов, где зачастую комнаты имеют большую площадь. Помимо этого материалы, из которых изготовлены трубы для водяного отопления, зарекомендовали себя как надежные и долговечные.

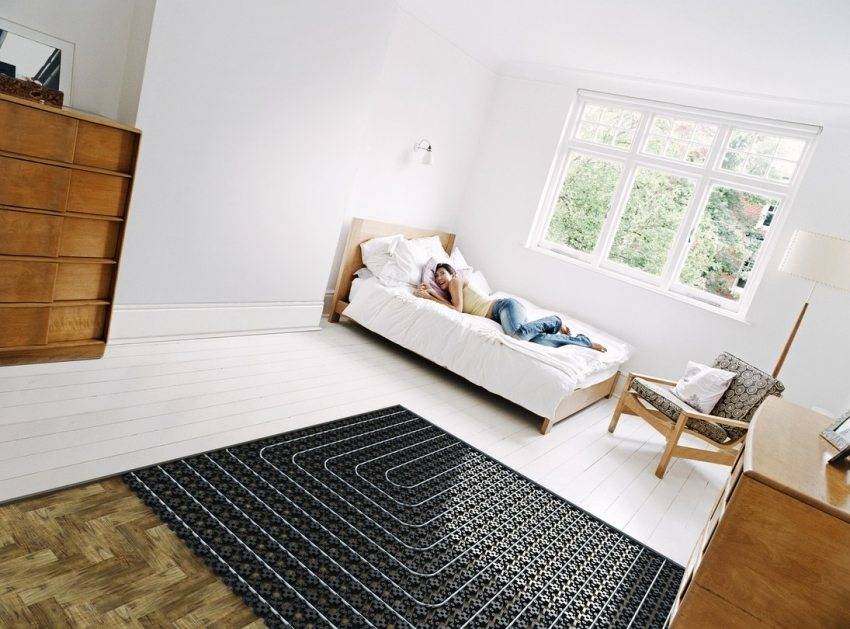

Водяной теплый пол в спальной комнате

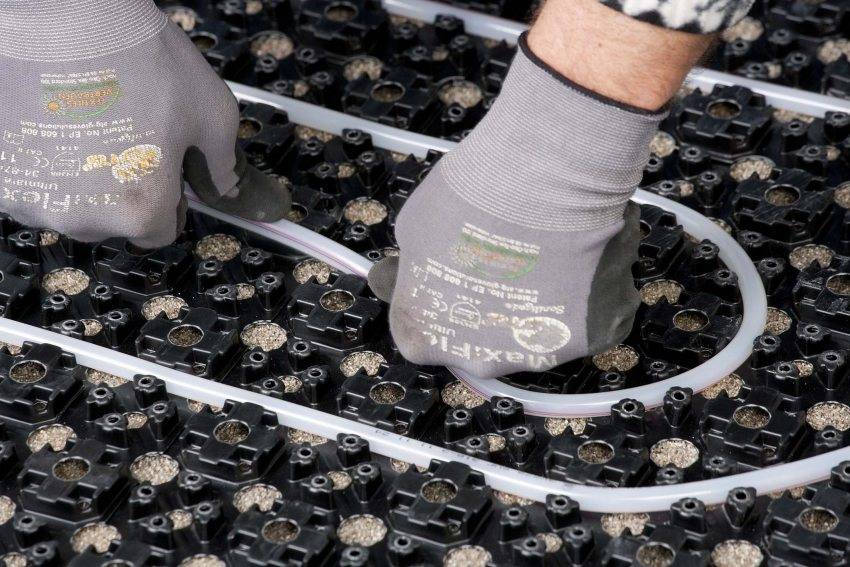

Основной особенностью монтажа водяного пола является то, что после подготовки основания и укладки труб обогрева необходимо устройство цементно-песчаной стяжки. Ее рекомендуется заливать, когда обогрев не включен, но система теплого пола заполнена водой. Если во время эксплуатации на стяжке появляются трещины, их необходимо заделывать.

Монтаж водяного пола требует соблюдения следующих норм:

  • систему следует прогреть до начала монтажа в течение нескольких дней. После этого за двое суток до укладки покрытия прогрев выключают. Таким путем формируют микроклимат в комнате, при котором будет функционировать водяной пол;
  • перед укладкой на теплый водяной пол, ламинат оставляют в помещении на несколько дней для адаптации к микроклимату. Это будет гарантией того, что напольное покрытие в процессе эксплуатации не будет деформироваться;
  • для хорошего прогрева поверхности рекомендуется использование тонкой подложки под ламинат для теплого водяного пола.

Чтобы узнать, какой выбрать ламинат для теплого водяного пола, следует обратить внимание на параметр теплового сопротивления, указанного в паспорте материала. Если ламинат разрешено использовать совместно с подогревом, на нем будет обозначение «Warm Wasser»

Водяной обогрев комбинируется с большим количеством легких покрытий, поэтому выбрать ламинат для теплых водяных полов не составит большого труда.

Монтаж водяного теплого пола

Установка датчиков: температуры, терморегулятора

Терморегулятор — устройство для контроля за обогревом помещения и для регулировки температурного уровня. Прибор бывает механическим и электронным.

Как подключить тёплый пол к терморегулятору

Смотрите это видео на YouTube

Если регулятор устанавливается на стене, то провода от него прикрываются коробом из пластика. При внутреннем монтаже проделывается углубление, в которое помещается коробочка, и пробиваются штробы для проводов.

Размещается он на стене 1 — 1,5 метров от пола, желательно возле розеток, а также вдали от окон.

Температурный датчик — основной элемент отопительной системы. Он небольшого размера, от него тянутся два провода, которые подсоединяются к регулятору.

От того, насколько правдивы показатели датчика температуры, зависит работа устройства. Поэтому к выбору места для его установки надо относиться серьёзно.

Его следует размещать с отступом от стены не меньше чем 60 см, а лучше 1 метр, посредине плёнки или между петлями кабеля. В случаи с кабельным полом, который заливается стяжкой, термодатчик помещается в гофрошланг, он защитит его от раствора и упростит процесс его замены.

Данный прибор очень уязвим, часто ломает. Но стоит он не дорого, поэтому расходы не существенные.

Виды и типы электрополов

С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:

  • классические кабельные, имеющие несколько разновидностей;
  • инновационные инфракрасно-карбоновые, стержневые и пленочные;
  • и термоматы, то есть тонкокабельные на сетке.

Все эти виды электрического пола имеют ряд обобщающих признаков:

  • им требуется сухое монтажное основание;
  • они нуждаются в теплоизоляции с заземлением;
  • их оснащают специальным терморегулятором.

Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.

А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:

  • особенностям монтажных технологий;
  • сочетанию с различными видами напольных покрытий;
  • качеству вырабатываемого тепла.

Электрический теплый пол: плюсы и минусы

Теплый пол – система исключительно удобная. Ее можно использовать как основной способ обогрева жилья, имеющий весомые преимущества по сравнению с традиционным водяным отоплением. Но чаще теплый пол ставят в качестве дополнительного источника тепла, призванного решать местные проблемы.

Например, очень хорошо, если пол в ванной комнате, на утепленной лоджии или в прихожей имеет комфортную температуру. Обходится такой проект значительно дешевле, чем укладка системы по всей квартире, да и времени для монтажа понадобится гораздо меньше. Для начала следует определиться с типом системы теплого пола.

Выбирать придется между водяной и электрической системой. В первом случае обогрев осуществляется горячей водой, циркулирующей по трубам, которые уложены в стяжку под напольным покрытием. Водяной теплый пол считается более дешевым в эксплуатации, поскольку является как бы ответвлением отопительной системы дома.

Увы, для установки в многоквартирных высотных домах такие системы запрещены строительными нормами, их можно устанавливать только в частных жилищах. Электрический теплый пол более разнообразен. В качестве нагревательного элемента может быть использован греющий кабель или специальная инфракрасная пленка.

На этой схеме представлено устройство пленочного теплого пола: на черновой пол укладывают утеплитель, затем монтируют пленку, сверху ее накрывают слоем паропроницаемого материала

Стоит такой пол дороже, но его проще укладывать, да и регулировка работы электрических систем осуществляется более точно и быстро, чем при обогреве водой. Поэтому в квартирах, и даже в частных домах предпочтение отдается именно электрическому теплому полу. Но выбрать систему – это только половина дела. Нужно правильно подобрать напольное покрытие.

Керамическая плитка сочетается с любым теплым полом просто идеально, но не везде и не всегда этот тип покрытия приемлем. Линолеум отличается доступностью, невысокой ценой, возможностью быстрого и простого монтажа, но с теплым полом сочетается не так хорошо, как хотелось бы.

Во-первых, потому что это напольное покрытие не слишком хорошо проводит тепло, а это несколько снижает эффективность системы обогрева. Во-вторых, потому что сам линолеум не слишком хорошо переносит нагрев. Длительное воздействие высокой температуры может вызвать следующие неприятные явления:

  • изменение цвета напольного покрытия;
  • деформацию его поверхности и вспучивание;
  • выделение в воздух испарений фенола – опасного для здоровья вещества.

И все же линолеум вполне успешно монтируют поверх теплого пола. Нужно просто выбрать подходящее напольное покрытие. Например, существуют виды линолеума на толстой основе, которая защищает от воздействия холода.

Такой материал с пониженной теплопроводностью не подойдет. Но и слишком тонкий линолеум не приемлем – он повторит все неровности чернового пола, да и устойчивость к износу у такого материала обычно невелика.

Мармолеум – это так называемый натуральный линолеум, который хорошо переносит нагрев и никаких опасных веществ при этом не выделяет

На современном линолеуме имеется маркировка, указывающая, подходит ли этот материал для теплого пола или нет. Хорошие отзывы звучат по поводу мармолеума, который также называют натуральным линолеумом.

Маркировка линолеума для использования под теплый пол

Это покрытие изготавливают из природных компонентов, которые ничего вредного не выделяют. При этом мармолеум демонстрирует хорошую устойчивость к нагреву и износу.

“Ненатуральные” виды линолеума тоже вполне приемлемы. Чтобы покрытие не испортилось, нужно просто соблюдать правильный температурный режим. Рабочая температура теплого пола обычно варьируется в пределах 25-28 градусов. Если этот предел не превышен, линолеум прекрасно перенесет даже длительный нагрев.

Особенности укладки гидроизоляционных материалов

Обустройство такого вида полового покрытия требует особых подходов к решению вопросов гидроизоляции. Это позволит избежать аварийных протечек, защитит пол от влажности, развития грибков и патогенных микроорганизмов. Лучшим выходом будет укладка пленочного материала.

Для этих целей обычно идут по следующему алгоритму:

  1. Основание зачищают от мусора, максимально обрабатывают от пылевых частиц пылесосом.
  2. Гидроизоляционная пленка укладывается внахлест не менее 5 см.
  3. Используя строительный фен и паяльную лампу, пропаиваются все стыки, достигая максимальной изоляции.
  4. Дополнительно можно использовать строительный скотч, которые обеспечит целостность покрытия.

Комплектация и структура пола

Тонкоплёночные ИК полы поставляются в следующей комплектации:

  • нагревательные элементы в виде рулонов, площадь которых соответствует расчётной для обогрева помещения;
  • клеммы, используемые для создания соединений по разработанной схеме;
  • термодатчик, предназначенный для контроля температуры нагрева;
  • терморегулятор, получающий данные от термодатчика и регулирующий питание тонкоплёночных нагревателей в соответствии с выбранной температурой нагрева;
  • соединительный кабель для подсоединения термодатчика и плёнки к терморегулятору;
  • изоляционный материал для защиты открытых электрических клемм.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
