Плинтусное отопление, монтаж водяных и электрических радиаторов

Принцип функционирования системы плинтусного отопления

В принципе работы плинтусных радиаторов заложена не конвекция воздуха, а эффект Коанда. Его смысл заключается в том, что у поверхностей возникает зона пониженного давления, которая обусловлена свободным доступом воздуха только с одной стороны и непроницаемостью. На большую площадь распространяется поток воздуха, который развивается только вдоль поверхности.

В коробе, который сформирован алюминиевыми планками, есть два отверстия горизонтального вида по всей длине – у пола и ближе к стене. Холодный поток воздуха попадает вовнутрь короба, нагревается и поднимается вверх. Так, воздух распространяется по поверхности стены. Благодаря этому инфракрасное тепло распределяется равномерно по материалу стены, обогревая таким образом помещение и обеспечивая ему оптимальную температуру, одинаковую вверху и внизу комнаты.

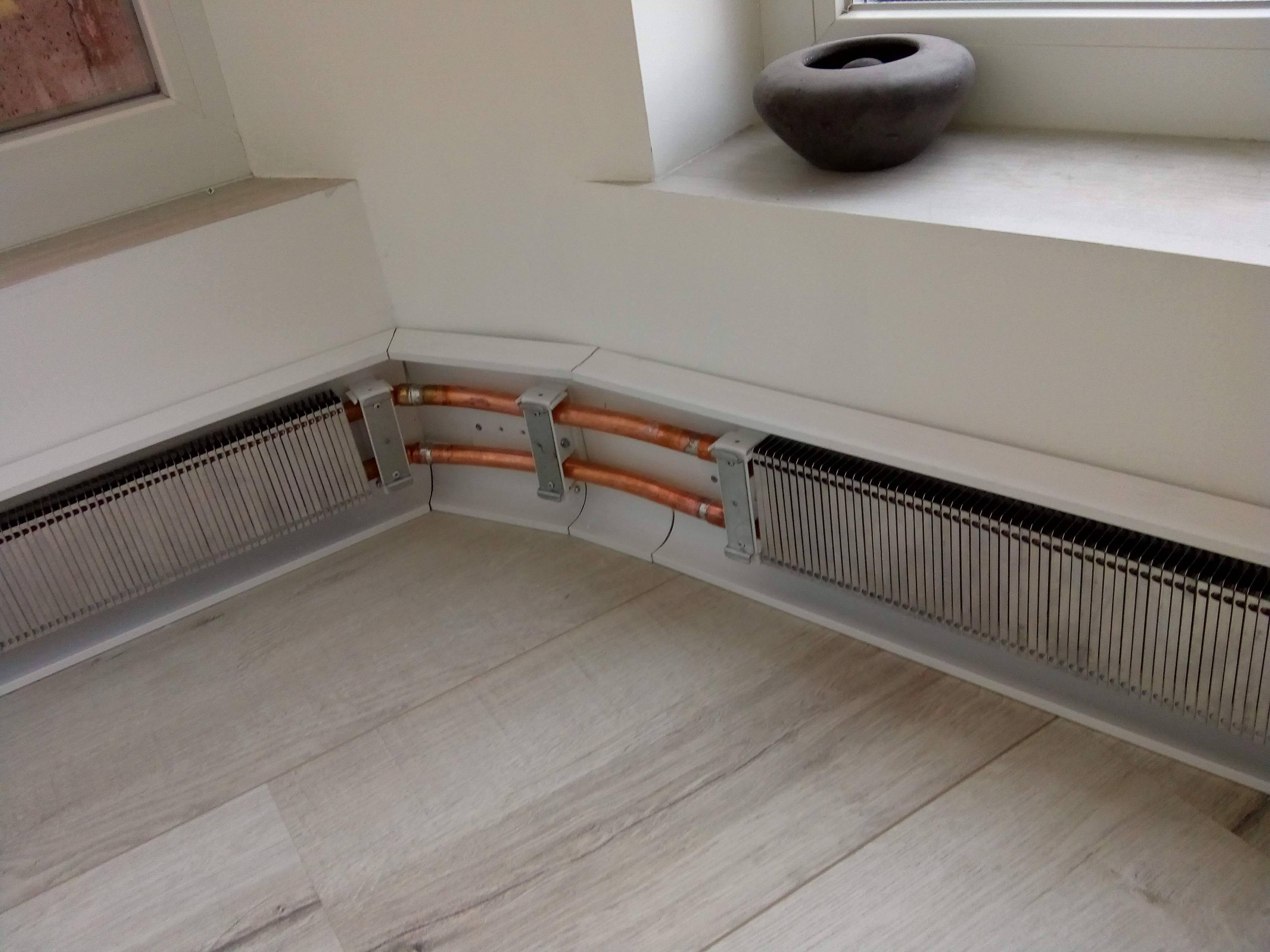

Принцип работы плинтусного отопления

Так как в процессе работы такого отопления не принимает участие конвекция, то нет надобности слишком нагревать носитель тепла. Система отопления плинтусного типа использует в конструкциях такие материалы, которые обладают хорошей проводимостью тепла – алюминий, медь и др.

Монтаж системы плинтусного отопления самостоятельно

Система плинтусного отопления устанавливается практически таким же образом, как и традиционная отопительная система. Отличие состоит только в разных нюансах. Конечно же, такую серьезную работу лучше доверить профессионалам, но если вы не хотите нести лишние финансовые затраты или любите производить ремонт своими руками, то можно сделать все самостоятельно. Процесс установки плинтусного отопления состоит из следующих этапов:

1. монтаж настенной планки. Такая планка ставится над полом и закрепляется на стене саморезами или дюбелями;
2. монтаж и соединение отдельных модулей конвекторов в одну систему. Для этого служат специальные обжимные фитинги;
3. подключение системы к магистрали отопления. Для этого служит коллектор распределения;
4. проверка работоспособности системы. Перед закрытием обязательно следует проверить систему на наличие течей;
5. закрытие декоративной панелью.

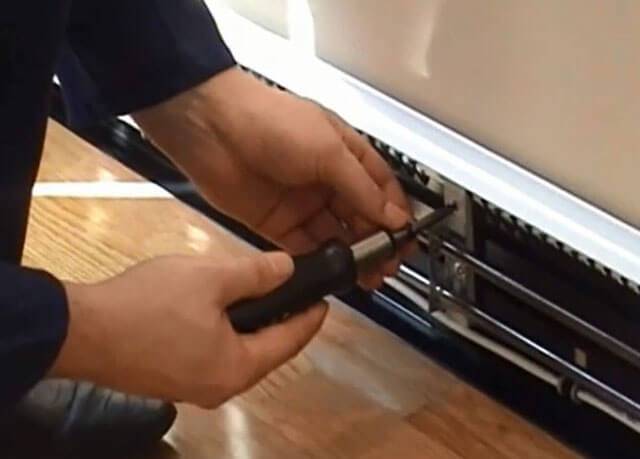

Монтаж теплого плинтуса

Преимущества плинтусного отопления

К положительным свойствам плинтусного отопления можно отнести такие моменты:

СНиП: отопление, вентиляция и кондиционирование

1. отсутствие эффекта конвекции, который обычно сопровождается взвешиванием пыли;
2. наличие инфракрасного тепла, которое воспринимается нашим организмом положительно;
3. тепло распределяется равномерно;
4. тепло не скапливается возле потолка, а во всем помещении – одинаковая температура;
5. удаляется проблема откладывания влаги на стенах и потолке, что обычно привело бы к возникновению плесени;
6. быстрый монтаж;
7. нет необходимости слишком нагревать носитель тепла, что позволит сэкономить ресурсы;
8. все элементы системы пригодны к ремонту, благодаря чему можно без вскрытия пола и стен произвести ремонт;
9. благодаря специальным терморегуляторам можно настроить необходимую температуру для каждого помещения отдельно.

Заметим также тот факт, что система отопления плинтусного типа может быть применима и для охлаждения помещений. Для этого ее нужно просто заполнить холодной жидкостью

Здесь важно выдерживать температуру жидкости на уровне, который превышает точку росы в определенных условиях, так как на контурах появится конденсат

Недостатки плинтусного отопления

Среди негативных моментов в обустройстве системы плинтусного отопления можно выделить такие, как:

1. достаточно высокая первоначальная стоимость, в которую входит также дорогостоящий монтаж. Можно сделать плинтусное отопление своими руками, но цена элементов системы отопления обусловлена дороговизной материалов, из которых они сделаны;
2. нельзя устанавливать разные декоративные накладки на радиатор, так как они могут существенно уменьшить теплоотдачу;
3. радиаторы должны очень плотно прилегать к стене, что часто приводит к короблению пленочной отделки стен помещения;
4. помещение, в котором установлено отопление теплый плинтус, необходимо держать более свободным, не загораживать плинтусы и стены корпусной мебелью. Это может повлиять на эффективность отопления.

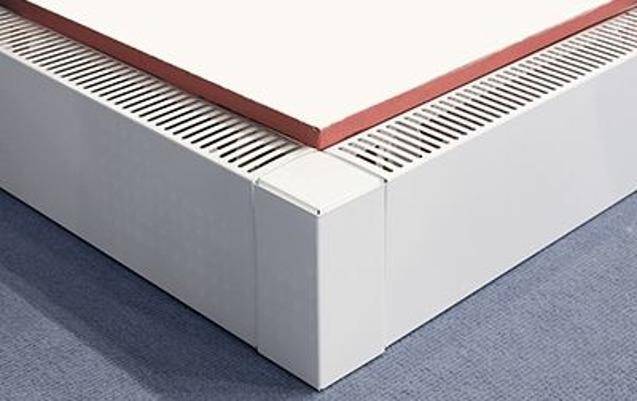

Отопление плинтусного типа не отличается большой декоративностью

Устройство и технические особенности

Внешне устройство обогрева выглядит непримечательно: это длинный плинтус шириной не больше двух десятков сантиметров.

В конструкцию устройства входят:

• радиаторы из латуни в форме тонких пластинок, они прогреваются и отдают тепло воздуху;
• модуль, содержащий теплоноситель, трубы, по которым циркулирует жидкость;
• декоративная закрывающая панель с щелью для прохождения нагретого воздуха;
• задняя планка, предохраняющая стенку от высокой температуры обогревателя.

Принцип работы отопителя очень прост. Вода нагревается в котле системы, затем по трубам тепло распространяется по всему периметру помещения. Тепловой поток движется от пола к потолку, равномерно прогревая все пространство комнаты. Потоки тепла идут вдоль стен, прогревая их поверхность. Стена тоже начинают отдавать тепловую энергию воздуху.

Теплоноситель в плинтусе можно прогревать до 70 градусов, но поддерживать такую высокую температуру не рекомендуется из-за возможной порчи стен и их декоративного покрытия. Оптимальная температура радиаторов – около 40 градусов. Этот показатель обеспечит равномерное прогревание воздуха в комнате до комфортной для человека температуры в двадцать четыре градуса.

Преимущества жидкостного плинтусного отопления

Несмотря на то что жидкостное отопление, установленное в виде труб вдоль стен или пола, является дорогим, его потребители считают эффективным. Некоторые из них, уже установившие систему, отмечают, что уже через 20 минут в комнате становится тепло и уютно. А в дальнейшем для экономии можно использовать лишь половину производительности, чтобы только поддерживать достигнутые результаты. А вот если ваш дом находится на берегу у водоема, то на территории участка и внутри здания вы всегда будете ощущать сырость

При этом важно серьезно подойти к выбору системы отопления. Плюсы здесь заметны сразу: в комнате по всему объему помещения устанавливается ровная температура, нет эффекта перегретого воздуха, как в случае с радиаторным отоплением

Водяные плинтусы

Теплый плинтус, водяной – это оборудование, похожее по своей конструкции на самые обыкновенные радиаторы. Наиболее ближними их родственниками являются внутрипольные конвекторы, отличающиеся схожими размерами. Основой водяных моделей являются алюминиевые излучающие пластины, сквозь которые проходят медные трубки. Применение цветных металлов позволяет наделить оборудование максимальной эффективностью и высокой тепловой мощностью.

К водяным теплым плинтусам необходимо подводить трубы от центрального котла или теплообменника.

Обогревающий элемент в виде медно-алюминиевого модуля крепится на основании теплого плинтуса. По одной трубке происходит подача теплоносителя, а по другой он возвращается к ближайшему коллектору. Конвекторы объединяются в контуры (направления), по одному-два контура на каждое помещение. Максимальная рекомендованная длина каждого направления – 15 метров. В противном случае эффективность обогрева упадет.

Внутренняя начинка водяных теплых плинтусов, как и электрических, закрывается декоративной крышкой. А для того чтобы предотвратить тепловые потери, между радиаторами и стенами прокладывается слой теплоизоляции.

Отдельные плинтусные конвекторы соединяются между собой пластиковыми или металлопластиковыми трубами, прямыми или изогнутыми. Также допускается использование любых металлических соединителей. Каждый контур подключается к коллектору – распределительному устройству с отдельным краном на каждое направление. Преимущества этой схемы:

• Возможность раздельной регулировки температуры в каждом контуре;
• Легкость в проведении ремонтных и обслуживающих работ;
• Возможность экономии ресурсов за счет отключения ненужных контуров.

Дополнительно в систему могут устанавливаться спускники воздуха и термостатические клапаны. Температура теплоносителя составляет от +50 до +85 градусов (максимальный показатель для некоторых моделей составляет +110 градусов), давление – не более трех атмосфер. Тепловая мощность варьируется от 200 до 800 Вт на один погонный метр.

Вы сможете использовать плинтусное отопление в офисных зданиях и многоквартирных домах, установив промежуточный теплообменник.

Обратите внимание, что водяные теплые плинтусы боятся гидравлических ударов (здесь выигрывают электрические модели, которым не нужен теплоноситель). Поэтому возможность их использования в системах централизованного отопления ограничена

Если же очень хочется получить в свое распоряжение компактное отопительное оборудование, следует купить специальный теплообменник – он станет промежуточным звеном между внешней и внутренней системами отопления.

Если в централизованной системе отопления возникнет гидроудар, его примет на себя теплообменник – плинтусные радиаторы останутся целыми. Кроме того, применение теплообменника защитит оборудование от агрессивного теплоносителя. Единственный минус – использование промежуточного обменника чревато некоторыми тепловыми потерями.

Внешнее оформление, применение в дизайне, примерная стоимость

Преимущество плинтусного типа отопления — компактность, позволяющая расположить обогрев без потери свободного пространства. Можно поставить мебель, повесить шторы, занести технику, музыкальные инструменты.

Экономия свободного пространства

У радиаторов нет требований к материалу дома, декоративной отделки.

Отделка под природный камень

Выпускаются однотонные модели, имитация природного камня, дерева.

Имитация дерева

Можно выровнять уровень нагрева в угловых, торцевых помещениях.

Иногда способ отопления применяется в многоквартирных зданиях для обогрева отдельной квартиры, балкона/лоджии.

Плинтусное отопление на лоджии

Плинтусное тепло используется для отопления оранжерей, бассейнов, зимних садов, спортзалов, концертных помещений.

Для многих зданий, помещений требуется сохранение наибольшего количество свободного пространства для акустики, размещения большого числа людей, мебели. Обычные радиаторы не годятся, обогрев через плинтус — оптимальный выход.

Компактность плинтусного отопления в малых помещениях

За счет принципа конвекции удается исправить основной недостаток классических конструкций – слабый прогрев комнат с высокими потолками. Теплый воздух подчиняется физическим законам, удастся эффективнее прогреть окружающую среду.

Плинтусный нагрев довольно дорогой, но сумма конечных расходов не превышает траты на систему «теплый пол». Удастся достигнуть существенной экономии ресурсов. Стандартное отопление при длительной эксплуатации выйдет значительно дороже.

Стоит рассматривать вопрос о способе обогрева с перспективой на будущее. При выборе стандартного пути можно сэкономить на этапе сборки, но общая сумма затрат будет большой, постоянной. Плинтусная система потребует больших вложений в самом начале, но постепенно окупится, выведет домовладельца «в плюс».

Установка электрооборудования внутрь плинтуса:

Дизайн, область применения, цена

Тонкие, изящные, гармонирующие с общей обстановкой обогреватели позволяют реализовывать самые нестандартные дизайнерские идеи. Особенность плинтусной системы отопления состоит в том, чтоона совершенно не отбирает у помещения свободное пространство, и ее можно размещать рядом с мебелью, антикварными вещами, бытовой техникой, музыкальными инструментами.

Материал, из которого изготовлено половое покрытие и стены, тоже значения не имеет — порчи и вреда не будет.

Палитра из сотни цветов и оттенков дает возможность подобрать внешний вид корпуса по своему вкусу. По текстуре это может быть ровная и гладкая поверхность или имитация под гранитный камень, мрамор, дерево.

Плинтусный радиатор выравняет температуру в более холодных угловых и торцевых комнатах, этой технологией интересуются хозяева коттеджей и дачных домов, стремящиеся создать в своих жилищах изысканный интерьер. Да и в многоэтажках многие хотят сделать обогрев лоджий, балконов, и эта задача тоже легко решается с помощью подобной схемы отопления.

sovet-ingenera.com

Может ли тёплый плинтус стать полноценным отоплением

Производители утверждают, что такое отопление способно полностью заменить радиаторы. Однако на практике приходится столкнуться с обратным.

• Чтобы плинтусная система обогрева могла полноценно прогревать помещение, необходимы тщательные инженерные расчёты, учитывающие размер комнаты, среднюю температуру внутри и вне помещения, толщину стен и т.д.;
• В условиях суровых зим и морозов, такое отопление просто не в состоянии справиться со своими функциями и требует дополнительного обогрева, утепления стен и других мероприятий по созданию тепла в помещении;
• Модули устанавливаются близко к стене и способствуют её прогреванию, что ограничивает в выборе отделок стенного полотна;
• Отопительные контуры водяных систем ограничены по длине. В комнатах большой квадратуры это требует дополнительной установки автономных контуров и их отдельного вывода;
• Данный вид обогрева отличается высокой стоимостью, чем проигрывает классическим радиаторам;
• Сложности монтажа в многоквартирном доме. При установке водяного типа придётся брать специальное разрешение;
• Электрические плинтусы значительно повышают сумму ежемесячных коммунальных платежей за электроснабжение.

Таким образом, плинтусное отопление отличается несомненным удобством и эстетичностью, а также выполняет свои функции по обогреву помещения. Однако такой вид отопления в условиях российских зим больше подходит к обогреву общественных помещений, загородных домов, помещений небольшой площади, а также регионов в высокими среднегодовыми температурами. Несмотря на заявления производителей, тёплый плинтус по ряду весомых причин не сможет полноценно заменить привычные батареи отопления.

Устройство системы водяного плинтусного отопления

Среди основных элементов отопления с водяным носителем тепла – радиаторный блок теплого плинтуса, коллектор распределения, пластиковые трубы, которые не пропускают кислород. Блок радиатора теплого плинтуса состоит из теплообменника и короба из алюминия. Теплообменник формируется из двух медных труб наружного диаметра около 13 мм с толщиной стенок 2 мм. На них крепятся вертикальные ламели из алюминия или латуни. Короб из алюминия включает три планки, которые профилированы горячей экструзией: планка верхнего и нижнего крепления, лицевая крышка. Короб имеет ширину в 22 мм, высоту в 140 мм. В коллектор распределения входят две параллельные стальные трубки, в которых есть выводы, вводы, отводчики воздуха, отсечные и сливные термовентили.

Водяное плинтусное отопление

В процессе построения плинтусного отопления применяется специальная трубка из пластика. Благодаря этому элементу теплоноситель доставляется к радиаторам, а также отводится от них. Часть отопительного контура кладется в пол и проводится через стены, а при помощи наружной гофротрубы (которая покрывает внутреннюю) можно без вскрытия пола заменить внутреннюю трубку, которая проводит носитель тепла.

Также при построении плинтусного отопления может понадобиться оснащение дополнительными приборами – термомеханическими или термоэлектрическими термостатами к радиаторам, сервоприводом на коллекторе распределения, циркуляционным водяным насосом, манометром, термометром на вводе в коллектор теплоносителя.

Типы плинтусного отопления

Давайте посмотрим, что такое теплый плинтус, как он выглядит и каким бывает. Сам греющий плинтус представляет собой малогабаритный отопительный прибор, работающий по принципу естественной конвекции – то есть, это самый обычный конвектор. Уже из самого названия этого прибора видно, что он крепится там, где обычно монтируются деревянные или пластиковые плинтусы.

Греющие плинтусы состоят из следующих частей:

Устройство теплого плинтуса.

• Основание – прикручивается к стенам;
• Нагревательный элемент – водяной или электрический;
• Декоративный/защитный короб – закрывает внутреннюю начинку.

Конструкция наделена двумя щелями – через нижние щели засасываются холодные воздушные массы, а через верхние удаляется уже нагретый воздух, отправляющийся вверх.

Благодаря небольшим размерам, отопление «теплый плинтус» получило большой спрос. Востребованность связана именно с миниатюрностью оборудования – оно прячется в плинтусной зоне, становясь практически невидимым для взглядов. Возможность избавиться от крупногабаритных радиаторов особенно радует и тех, кто планирует сделать в своей квартире хороший дизайнерский ремонт, в котором нет места мешающим элементам.

Плинтусы с подогревом подразделяются на две большие категории – это электрические модели и водяные. Давайте посмотрим, как устроено это оборудование, как оно работает и каковые его ключевые особенности.

Модуль подключения теплого пола к системе отопления

Теперь поговорим о работе и устройстве модуля подключения контура теплого пола.  Работает модуль регулировки теплого пола по всем законам системы теплого пола. То есть модуль за счет термоголовки отключает или включает подачу теплоносителя в контур теплого пола. При этом модуль монтируют на обратке. Для этого в модуле и смонтирован автомат воздухосброса. Чтобы выгнать воздух из контура теплого пола.

Модуль собран к пластиковой коробке с крышкой и служит для скрытого монтажа внутрь стены.  В крышке имеется отверстие, из которого выглядывает термостатическая головка для измерения температуры помещения. А, следовательно, возобновления или прекращения циркуляции теплоносителя в контуре теплого пола.

Термоголовка монтируется на отсечной клапан под термоголовку. Клапан в свою очередь соединен с тройником, в который вкручен автомат воздухосброса. Все это расположено внутри коробки.

Монтаж контура теплого пола начинают с монтажа модуля теплого пола. Для этого необходимо выбрать место внутри помещения около двери. Именно со стороны ее открывания. На высоте не более 1000 мм. Сделать углубление в стене из кирпича или каркас в стене из гипсокартона. Так же необходимо от углубления сделать штрабу до пола размером 50х50 мм.

Теперь монтируем модуль регулировки теплого пола. Монтируем пирог теплого пола по всем законам жанра (подробно здесь) и подключаем трубы контура теплого пола к системе радиаторного отопления, следуя этой схеме.

Но не так все гладко в наше время. Модули подключения контура теплого пола дороги и не всегда их можно найти. В этом случае модуль для контура можно изготовить своими собственными руками.

Для этого берем, например, щиток для монтажа электричества. Щиток или распределительная коробка может быть пластиковой или металлической. Так же подойдут распределительные коробки. Размер при этом выбираем 200х300 мм. 300 мм именно в высоту. Теперь берем прямой радиаторный клапан под термоголовку. Направлением ставим вверх. Снизу крепим фитинг для подключения труб. Может быть пресс или ТМ. Сверху накручиваем отвод ½ дюйма с внутренней и наружной резьбой. На отвод накручиваем тройник ½ дюйма. Сверху вкручиваем автомат воздухосброса. Снизу фитинг для подключения труб. Может быть пресс или ТМ. Теперь с помощью металлических хомутов на шпильке монтируем эту конструкцию в щиток.

 Подключаем к модулю контур теплого и наслаждаемся его работой и теплым полом.

Читайте так же:

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже. Потому подбирать котел или строить систему надо исходя из этого

Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры

Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать штробы, то есть ломать стены.

Особенности монтажа

Для создания водяной системы вам обязательно потребуется коллектор и циркуляционный насос. Такая система подразумевает высокую скорость прогона жидкости.

Поэтому с естественной циркуляцией система малоэффективна. Насос должен уметь адаптироваться к изменению объемов протока. Вдруг вы вручную или автоматика на коллекторе отключит какой-то контур.

Теплоноситель проходит через специальные греющие модули с двумя медными трубками и ламелями в качестве ребер. Именно ламели, а не трубки выступают в качестве основного источника тепла.

Поэтому, если вы вдруг решили собрать такую систему своими руками, в первую очередь озадачьтесь каким образом напаять все эти ребра. Чем их будет больше, тем лучше.

Стандартная длина модуля для теплого плинтуса Mr.Tektum – 2,5 метра. Диаметр трубок всего 16-20мм.

Больше и не требуется. В противном случае кратно возрос бы объем теплоносителя и уменьшилась скорость протока. А это в свою очередь вызвало бы большой перепад температур на входе и выходе из коллектора.

Подключение и соединение трубок выполняется методом пайки, либо через специальные переходники и фитинги.

Отдельные комнаты желательно подключать разными контурами. Рекомендуемая длина – 15-16м. В первую очередь имеется в виду комнатные петли, а не длина всей задействованной трубки. Ведь именно на модулях с ламелями происходит наибольший теплосъем.

На большую комнату частенько заводят сразу два контура. Не сравнивайте их с теплыми полами, там допустимая длина контура раза в три-четыре больше. Объясняется это разными температурными диапазонами работы.

Длина контура ограничивается условием падения температуры (не более 5 градусов). Если обратка будет значительно холоднее, то она попросту будет охлаждать часть ламелей. Что критично скажется на общей теплоотдаче.

Это правило действительно для всех микрорадиаторов. Дабы повысить эффективность придется существенно увеличивать скорость протока.

При электрическом варианте в модуль закладывается кабель и греющий элемент – ТЭН.

Тепловая мощность подобной системы на ТЭНах составляет около 200Вт/м.п. Для водяной все зависит от выставленной температуры на котле или коллекторе.

Электрический вариант в отличие от жидкостного может отрицательно сказаться на сушке воздуха. Голый ТЭН обычно нагревается до температур гораздо больших, чем трубки “водяных плинтусов”.

Поверх модулей устанавливается алюминиевый короб. Его можно подобрать любой расцветки и тогда он вообще сольется с интерьером комнаты.

Короб элементарно снимается, благодаря чему у вас всегда есть доступ к его внутренним элементам.

То есть, система полностью ремонто-пригодная и удобная в эксплуатации.

https://youtube.com/watch?v=4zAyfZcAUDo%3F

Монтаж электрической плинтусной системы

Для установки теплых электрических плинтусов в распределительном щитке нужно смонтировать отдельный автоматический выключатель. Мощность выключателя рассчитывается в зависимости от количества и параметров используемых плинтусов.

Технология монтажа плинтусного отопления электрического типа выглядит следующим образом:

1. Первым делом к распределительной коробке подводится электрическая сеть. Коробка должна находиться недалеко от системы на высоте около 5 см от уровня пола.
2. Стена заклеивается изоляционной лентой.
3. Далее к стене крепится нижняя алюминиевая кромка и верхний профиль. К верхнему профилю крепятся держатели. Параметры установки держателей точно такие же, как и в случае с водяной системой – 15 см от углов, шаг установки – 40 см.
4. Следующий шаг – установка выносного терморегулятора. Данный элемент устанавливается напротив радиаторов. Высота установки – 1,5 метра, расстояние от отопительной системы – от 2 метров.
5. В нижней трубе нагревающего модуля устанавливаются ТЭНы. Модули нужно зафиксировать в держателях таким образом, чтобы они не имели непосредственного контакта со стеной. Подключение модулей осуществляется параллельно при помощи силового кабеля. Кабель должен обязательно иметь силиконовое покрытие и термостойкость до 180 градусов.
6. Верхняя часть конструкции закрывается коробом из пластика.

Плинтусные конвекторы

Конвекторы под названием «Тёплый плинтус» имеют две разновидности. Это электрические и водяные модели. Внешне они имеют сходство с обыкновенным плинтусом так, как занимают их места или располагаются рядом. Теплообменник скрыт алюминиевым или пластиковым кожухом. Плинтусные конвекторы обычно имеют небольшие размеры. Высота обогревателя бывает чаще всего не больше 140 мм и глубина не более 30 – 50 мм. Конвектор может крепиться к стене или располагаться на ножках.

Термоплинтус отличается от батарей тем, что он нагревает стены и как-бы образует тепловую завесу. В результате тепло распределяется равномерно по всему объёму помещения.

Подключение к трубам водяного теплоснабжения может происходить так же, как и у обычных чугунных батарей. Изнутри плинтус представляет собой медные трубы с алюминиевыми рёбрами или лепестками, оснащённые воздушным клапаном.

Технические характеристики водяного тёплого плинтуса

Тепловая мощность	110 — 700 Вт/п.м. (ориентировочно)
Рабочее давление	16 бар
Максимальный нагрев	130 С
Теплоноситель	Вода или этиленгликоль
Срок службы	15 – 20 лет

Плюсы

К плюсам можно отнести следующее:

• быстрый нагрев помещения;
• равномерное распределение  тёплого воздуха по всему объёму комнаты;
• монтаж термоплинтуса может быть произведён на любое основание пола;
• для циркуляции теплоносителя требуется небольшое количество воды.

Минусы

Основные претензии потребителей к водяному тёплому плинтусу сводятся к его высокой стоимости. Большая цена объясняется применением дорогостоящих материалов таких, как медь.

Электроплинтус отличается от водяного обогревателя тем, что вместо водопроводных трубок используются термонагревательные элементы (ТЭНы). Монтаж оборудования довольно прост. Плинтус крепят к стене и подключают к розетке.

Плюсы

Электрические плинтусы привлекательны своей экономичностью. После окончательного прогрева стен энергопотребление значительно уменьшается. Электричество расходуется только на поддержку температурного режима.

Минусы

Электроплинтус устанавливают в помещениях домов постоянного проживания, и совершенно не подходит для дач. Его можно приобрести по средней цене 6 тыс. руб. за погонный метр. Известные производители термоплинтусов в России это компании: Techno Board, Турбо-Тех, Charley, Орион и Mr.Tektum.

Плюсы и минусы плинтусных конвекторов

Теперь вы знаете, какими бывают плинтусные конвекторы отопления – электрическими и водяными. Первые ориентированы на постройки без газификации, вторые же являются универсальными, так как могут работать в отопительных системах с любыми типами котлов. Правда, запитывать их от электрокотлов не вполне разумно, но если в будущем ожидается появление газа, то вариант будет самым оптимальным.

Давайте рассмотрим основные преимущества плинтусных конвекторов отопления:

• Миниатюрность – это самое главное достоинство. Благодаря компактности, они позволяют создавать отопительные системы, радующие своей незаметностью;
• Безопасность для окружающих – оборудование надежно защищено от случайных прикосновений, что полностью исключает получение ожогов. Такие конвекторы можно монтировать даже в детских комнатах;
• Комфортная температура воздуха на любой высоте – классические конвекторы отопления оставляют воздух вблизи полов более холодным, из-за чего у некоторых людей мерзнут ноги. При использовании плинтусных моделей такой эффект исключается – данные приборы позволяют более равномерно распределить тепло по всему объему помещения. Также отмечается более высокая скорость прогрева.

В отличии от стандартных конвекторов модели плинтусного типа равномерно прогревают помещение.

Есть и определенные недостатки:

• Плинтусные конвекторы отопления характеризуются высокой стоимостью – это оборудование нельзя назвать дешевым, что связано с его компактностью;
• Низкая мощность приборов – из-за этого они прокладываются вдоль почти всех стен в обогреваемых помещениях;
• Некоторые сложности в монтаже – кому-то монтажные работы могут показаться сложными, но на самом деле все проблемы решаемы.

Недостатки не смертельные, но с ними приходится мириться.

Основные достоинства водяного отопления

Из всех систем отопления, водяная – самая распространенная. В качестве носителя тепла выступает вода. Нагретая котлом отопления (как выбрать газовый котел ) она поступает в систему трубопроводов и радиаторов, где и циркулирует по замкнутому циклу.

По каким причинам выбирают водяной тип отопления:

1. Установить такую систему можно как для уже готового частного дома, так и на стадии строительства.
2. При условии установки запорных клапанов и регуляторов температуры на батареях, есть возможность поддерживать выбранную температуру для каждой комнаты по отдельности.
3. Это самый дешевый и распространенный теплоноситель.
4. Вода, как носитель тепла, может применяться с отопительными котлами (как выбрать электрический котел ) на любом виде топлива.
