Виды отопительных систем и их характеристики

Отопительные приборы

В первую очередь радиаторы отопления современные — это биметаллические и алюминиевые модели. Однако наблюдается стабильный спрос и на стальные, и на чугунные изделия, что обусловлено новым подходом производителей к изготовлению устаревших, казалось бы, отопительных приборов. Опишем вкратце достоинства и недостатки каждого типа.

Алюминиевые

Наиболее популярны на постсоветском пространстве за соотношение цена/качество (дешевле биметаллических, во многом надёжнее стальных и чугунных) алюминиевые радиаторы отопления.

Преимущества:

  1. лучшая среди всех аналогов теплоотдача;
  2. дорогие модели выдерживают давление до 20 бар;
  3. маленький вес;
  4. простейшая установка.

Недостатки: плохая сопротивляемость коррозии, особенно заметная на стыке алюминия с другими металлами;

Биметаллические

Общепризнанно лучший тип радиаторов. Название получили благодаря совмещению в своей конструкции стали (внутренний слой) и алюминия (кожух).

Преимущества:

  • высокие антикоррозийные свойства и рабочее давление нержавеющей стали;
  • теплоотдача алюминия;
  • выдерживают любые перепады давления (18-25 атмосфер, в наиболее дорогих моделях — до 100) и любую опрессовку (45-65 атмосфер, в лучших моделях — до 150);
  • простой монтаж;
  • изящный внешний вид.

Недостатки: высокая цена.

Стальные

Плохо подходят для многоэтажных домов и централизованной системы отопления в целом, а все свои лучшие свойства проявляют в частных домах, отлично вписываются в системы отопления производственных помещений на заводах и фабриках. Более подробно о стальных радиаторах отопления можно прочитать здесь.

Преимущества:

  1. теплоотдача выше среднего;
  2. быстрое начало теплоотдачи;
  3. низкая стоимость;
  4. эстетичный вид.

Недостатки:

  • наиболее низкое сопротивление к нагрузкам при опрессовке и перепадам давления (рабочее давление редко превышает 10-13 бар);
  • относительно короткий срок службы;
  • быстро остывают;
  • заметно уступают другим металлам по температуре нагрева.

Чугунные

Следует понимать, что радиаторы отопления современные чугунные — это уже не бугристые и неподъёмные пережитки прошлого, «украшавшие» собой почти каждый дом во времена СССР. Современные производители значительно улучшили их внешний вид, сделав почти неотличимыми от биметаллических или алюминиевых моделей. Более того, ширится мода на так называемые ретро-радиаторы из чугуна, формы и узоры которых привносят в дом атмосферу начала XX века. Преимущества:

  1. высочайший срок службы (обусловлен очень толстыми стенками изделия);
  2. хорошая устойчивость к коррозии;
  3. теплоотдача продолжается даже после отключения радиатора.

Недостатки: огромный вес и вытекающие из-за этого сложности с установкой (зачастую требуются специальные опоры-ножки).

Варианты подключений независимое отопление

В настоящее время есть две основные схемы подсоединения:

  • зависимая – считается самой простой, поэтому чаще всего и применяется;
  • независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Отопитель независимый бытовой ОБ1 0010 на дизельном топливе

Зависимый метод подсоединения независимое отопление

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Как выглядит зависимая схема отопления

ДостоинстваГлавная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время:

  • оборудование абонентского ввода несложное, а его стоимость недорогая;
  • зависимая схема присоединения отопления способна выдержать большие температурные перепады;
  • диаметр трубопровода меньше;
  • расход теплоносителя сокращается;
  • эксплуатационные расходы невысокие.
НедостаткиКак и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить:

  • неэкономичность;
  • существенно затруднена регулировка температурного режима во время перепадов погоды;
  • наблюдается перерасход энергоресурсов.

Методы подсоединения:

  • прямое подключение;
  • с элеватором;
  • с установкой насоса отопления на перемычке;
  • с монтированием насоса на подаче или обратке;
  • комбинированный вариант – элеватор и насос.

Независимая система отопления многоквартирного дома

Независимый способ подключения независимое отопление

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

  1. Принцип работы следующий:
    • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
    • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
    • в данном случае смешивания воды не происходит.
  1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы. Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
  2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:
    • для отопления многоэтажных зданий, требующих повышенный уровень надежности работы механизма обогрева;
    • на объектах, где есть в наличии помещения, в которые ограничен вход постороннего обслуживающего персонала.

Есть одно условие – давление в обратке должно быть более 0,6 МПа.

  1. Достоинства метода:
    • инструкция разрешает проводить регулировку температуры;
    • большой энергосберегающий эффект.
  1. Недостатки:
    • высокая цена;
    • сложность ремонтных и обслуживающих работ.

Сравнение схем независимое отопление

  1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
  2. Независимая схема дает возможность:
    • проводить регулировку температуры теплоносителя;
    • повышать экономичность использования, доводя этот уровень до 40%;
    • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
    • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

На фото – независимая схема позволяет регулировать температуру теплоносителя

Отопление различными печами

Печное отопление обычно служит для обогрева небольших площадей или отсутствии возможности сооружения отопления другого вида. Работают печи на твердых типах топлива.

В этом виде отопления отопительным прибором является обычно сама печь. При сгорании топлива ее конструкция разогревается и отдает тепло воздуху. По этому принципу работают русские печи, буржуйки и так далее.

Иногда печи включаются в качестве источника тепла в системы водяного отопления. Ярким представителем, реализующим эту модификацию печного отопления, является печь-голландка. В нее встраивается металлический бак, в котором происходит нагрев воды. Печь этой модели отдает тепло и поверхностью своей конструкции.

Печи обслуживаются в ручном режиме, требуют сооружения дымовой трубы, склада топлива. При некачественном сгорании топлива в помещение может выделиться угарный газ. Достоинством печного обогрева является полная энергонезависимость.

Рекомендуем прочитать:

Пеллетные котлы отопления

Какие бывают радиаторы отопления

Комбинированные системы отопления

Гидроудар в системе отопления частного дома

Виды автономного отопления

Схемы двухтрубной системы отопления

(Просмотров 6 305 , 1 сегодня)

Затраты на систему отопления

Существует 2 вида затрат на систему отопления:

  • Капитальные;
  • Эксплуатационные.

Капитальные – стоимость котлов, отопительных приборов, труб, других материалов и оборудования. Эксплуатационные – затраты во время использования системы отопления.

Уменьшение затрат на котельные агрегаты, систему автоматики, схему отопления приводят к большим затратам в период эксплуатации. И наоборот – установка высокоэффективных теплогенерирующих установок, современной системы автоматизации, оптимальная конфигурация оборудования позволяют многократно снизить затраты при использовании отопления. К тому же выбор оптимальной схемы системы отопления существенно повысит комфорт в помещении.

Независимо от выбора системы отопления при ее установке лучше довериться профессионалам, которые сами проведут проектные и монтажные работы.

Профессионалы выберут наиболее подходящее оборудование и оптимальную схему разводки, систему подачи теплоносителя.

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

  • От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
  • Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
  • От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

  • Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
  • Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.

Масляные радиаторы

В работе масляных электронагревателей также применяется принцип конвекции. Внутрь аппарата заливают специальное масло для нагрева ТЭНом. Для регулировки нагревания зачастую применяется термостат, выключающий питание по достижению нужной температурной отметки. Приборы на масле отличаются высокой инерционностью. Это проявляется в медленном разогреве прибора и в таком же медленном остывании после прекращения подачи электричества.

Температура поверхности обычно нагревается до 110–150 градусов, что предусматривает соблюдение правил безопасности. Такой прибор запрещается устанавливать впритык к возгораемым поверхностям. Масляные радиаторы оснащены удобной регулировкой интенсивности нагрева, рассчитанной на 2–4 режима работы. Держа в памяти мощность одной секции (150–250 кВт), выбрать оптимальную модель для обогрева конкретной комнаты совсем не сложно. Максимальная мощность такого прибора ограничена 4,5 кВт.

Схемы систем отопления частного дома

Прежде чем начать работы по монтажу, добавить новые элементы в систему или заменить старые, составляются схемы отопления. Так принято называть графически изображенную последовательность подключения радиаторов и других элементов системы к трубам подачи и обратки.

«Подачей» в отопительных системах называется труба, по которой горячий теплоноситель поступает от котла в радиатор. «Обратка» – это линия, по которой остывший в радиаторе носитель тепла перемещается к точке нагрева.

Схема отопления частного дома по способу разводки труб может быть как однотрубная, так и двухтрубная.

Однотрубная

Схема однотрубной системы отопления

В данном случае постепенно остывающий теплоноситель перемещается по замкнутому кольцу из одного радиатора в другой. Подобная схема отопления может отличаться по типу подключения элементов:

  • вертикальная – используется в многоквартирных жилищах;
  • горизонтальная – в невысоких частных домах.

Однотрубная система легко монтируется, но отличается неравномерностью прогревания помещений (радиаторы, расположенные ближе к котлу, будут значительно горячее тех, которые находятся дальше от него). Поэтому используется в одно или двухкомнатных малоэтажных домах и дачах.

Двухтрубная

Схема двухтрубной горизонтальной системы отопления

Эта схема отопления частного дома устроена по совершенно иному принципу: теплоноситель движется к радиатору и от него, по двум контурам – «подаче» и «обратке». Такая схема дает возможность обеспечить более равномерное распределение теплоносителя между батареями и снизить расходы энергоносителя.

Схема двухтрубной вертикальной системы отопления

Двухтрубная система также может быть вертикальной и горизонтальной. Для загородных домов наиболее оптимальной будет горизонтальная двухтрубная схема. Для того чтобы в вашем жилище всегда было тепло и уютно, нужно не только выбрать оптимальные для вашего дома типы систем отопления, но и правильно смонтировать их.

Лучевая или коллекторная

Коллекторная схема водяного отопления

Идеально подходит для больших домов. Конечно это не самый экономичный вариант с точки зрения первоначальной стоимости системы, так как самих труб и трудозатрат на их монтаж понадобится намного больше, чем в двухтрубной. Но коллекторная схема отопления имеет огромное преимущество, она позволяет равномерно нагревать каждый радиатор, и избавиться от соединений на трубах.

Ленинградка

Схема водяного отопления Ленинградка

Известная схема, ставшая улучшенным решением однотрубной системы. Позволяет регулировать расход теплоносителя на каждый из радиаторов, что в свою очередь является полноценным контролем над температурой в каждом помещении, а значит и средством экономии.

Присоединение по зависимой схеме

Оно может выполняться в двух вариантах: непосредственно или с применением узла смешения.
Если подключение выполняется по первому варианту, то перегретая вода из теплосетей смешивается в котле (в определенном объеме) с возвращающейся водой из системы отопления. Данным образом вода приобретает достаточную температуру, приблизительно до 100 . Ее величина зависит от мощности котла. Температура может быть и больше. Далее она поступает в источник обогрева. Тепловые пункты снабжаются насосными смесительными аппаратами и водоструйными элеваторами. Для создания оптимальной температуры воздуха в помещениях в трубопровод добавляют воду низкой температуры, снижая температурный режим. Второй вариант подключения подразумевает, что горячая и холодная вода перемешиваются, и жидкость теплоносителя с температурой 70-80С направляется в отопительные радиаторы жилых зданий.

Зависимая схема подключения. Нажмите на фото для увеличения.

Непосредственное присоединение может быть использовано непосредственно в тепловых сетях низкой температуры, где выполнена двухтрубная система с радиаторными дросселирующими термостатами. Здесь параметры теплоносителей постоянны в течение года. Тепловые сети отражают изменения в спросе потребителей в тепловом объеме, через приборы, показывающие перепад давления на входах. С их помощью электронные регуляторы изменяют подачу общих насосов тепловой сети.

Стоимость схемы весьма сокращается за счет исключения некоторых конструктивных элементов. Зависимая схема выбирается, если теплопотребляющая система, в том числе и система отопления (по санитарным и гигиеническим рекомендациям) допускает увеличение гидравлического давления до величины давления воды снаружи при выходе в теплопровод. Какое-то время зависимая схема пользовалась популярностью в России, благодаря соотношению своих плюсов и минусов.

Узел независимой системы отопления. Нажмите на фото для увеличения.

Преимущества и минусы подключений

Зависимая схема

Грязный теплоноситель в магистрали приводит к порче дорогих радиаторов

Вода подается и поступает на отопление и водоснабжение из тепловой трассы, что обуславливает ряд преимуществ:

  • простота конструкции и недорогая стоимость абонентских устройств;
  • способность системы выдерживать колебания температуры;
  • меньший диаметр арматуры;
  • экономичность расхода теплоносителя;
  • небольшие затраты на эксплуатацию.

К негативным факторам использования зависимой теплосистемы относятся:

  • Образование грязи, ржавчины и окалины в магистралях. Они поступают в алюминиевые и биметаллические приборы, становятся причиной разрыва труб.
  • Частые колебания давления, гидроудары из-за снижения водозабора. Явления могут привести к разрывам полимерной арматуры.
  • Низкое качество теплоносителя, несмотря на очистку и обессоливание в котельной.
  • Сложность регулировки температуры даже с помощью полнопроходных вентилей.

Независимая схема

При независимом отоплении есть возможность поставить фильтр на теплоноситель и сохранить радиаторы чистыми

При наличии закрытого контура вода с пластинчатого обменника тепла может подаваться на любую разводку. Зависимая схема теплоснабжения отличается несколькими плюсами:

  • температуру теплоносителя в трубах регулирует пользователь;
  • хорошие показатели энергосбережения;
  • совместимость с любым носителем тепла;
  • отсутствие примесей в магистрали ГВС;
  • возможность очистки и фильтрации воды в контурах;
  • отсутствие рисков скачков давления и гидравлических ударов.

К минусам независимого подключения относятся:

  • сложное обслуживание;
  • невозможность самостоятельного ремонта;
  • большие финансовые затраты на организацию.

На электричестве

Если есть техническая возможность (выделено значительное количество киловатт), можно поставить электрический котел для отопления частного дома. По простоте эксплуатации это лучше агрегаты. Если есть электричество, они работают в заданном режиме, практически бесшумны, не требуют обслуживания. Их основной недостаток — большие суммы, которые приходится платить за отопление.

Под отопление могут выделить не только 220 В, но и 380 В

Виды электрических котлов

Сегодня существуют электрокотлы для отопления частного дома трех типов:

  • На ТЭНах. Самый распространенный и привычный вид электрических котлов. Более экономичны при эксплуатации агрегаты, которые могут работать в нескольких режимах мощности (многоступенчатые). Недостатки — довольно низкий КПД — за счет потерь на нагрев самих ТЭНов. Достоинство — простой ремонт и относительно недорогие расходные (ТЭНы).
    Так выглядит электрокотел на ТЭНах
  • Индукционные. В этих котлах используется выделение тепла при возникновении электромагнитной индукции. В таких электрокотлах вода нагревается при прохождении через индуктивную катушку. Продавцы (да и обладатели таких котлов) говорят о том, что такие установки более экономичны, чем ТЭНовые — нет потерь на нагрев ТЭНов, практически отсутствует инерционность. К плюсам таких котлов можно отнести их малый размер. Они собой представляют небольшой отрезок трубы — длиной от 35 см до метра с чем-то (в зависимости от мощности). Недостаток такого оборудования — при отсутствии потока теплоносителя индукционный котел очень быстро перегревается и сгорает.
    Электродные и индукционные котлы выглядят примерно одинаково (это электродный)
  • Электродные. Этот тип котлов для отопления частного дома наименее популярный, хоть он тоже позиционируется как более экономичный. Все дело в том, что в трубах должен циркулировать электролит — вода с определенными электрическими характеристиками. Это необходимо потому что греется теплоноситель за счет выделения тепла при прохождения тока между двумя электродами. Устройство простое, но требует контроля за состоянием теплоносителя и электродов. Не добавляет популярности тот факт, что фактически система отопления находится под напряжением.

В общем, если вы думаете поставить электрический котле для отопления частного дома, выбирайте между традиционным ТЭНовым или индукционным.

Способ сделать отопление более дешевым

При наличии в регионе многозоновых тарифов и установленного двухтарифного электросчетчика, использование электрического котла для отопления дома можно сделать не таким дорогим. Для этого ставят в системе теплоаккумулятор большой емкости. Воду в нем греют на протяжении действия ночного, более низкого тарифа. Днем, во время действия дорогого тарифа, котел отключается а температура поддерживается за счет переноса тепла, запасенного в теплоаккумуляторе.

При наличии двухтарифного счетчика для экономии можно установить таплоаккумулятор (ТА)

https://youtube.com/watch?v=PNIZIWiFCgo

Водяные системы отопление

Несмотря на то, что существуют другие виды отопительных систем, которые во многом удобнее, водяные все же являются одними из самых распространенных в городе. Причем ими пользуются как в многоэтажных зданиях, так и в домах частного сектора.

Для разводки используют трубы из меди, стали, полипропилена, металлопласта. Иногда комбинируется несколько материалов с целью увеличения КПД или повышения удобства монтажа. Существуют разные виды отопления в частном доме, основанные на разводке труб. В качестве основного устройства используются котлы и радиаторы, а также системы «теплого пола». Основной частью водяной системы отопления выступает котел (газовый, твердотопливный, жидкотопливный), печь, электрический обогреватель (электродный или ТЭНовый). Модификация этих устройств бывает различной. Встречаются многотопливные и универсальные модели, которые могут использовать разные виды топлива, например, газ и дизель или дрова и газ.

Недавно появился новый тип электрических обогревателей – электродный. В такой разновидности систем отопления отсутствует теплообменник, а жидкость нагревается благодаря движению электронов со скоростью 50 Гц, что составляет 50 циклов в секунду. Такие устройства могут работать без принудительной циркуляции, а в случае необходимости их можно совмещать с котлами иного типа, или же устанавливать в одной системе параллельно друг другу.

Водяные контуры бывают однотрубными и двухтрубными. В двухтрубных системах теплоноситель подается в отопительные приборы по одной трубе, а возвращается по другой. В этом случае температура воды не зависит от числа радиаторов и лишь немного понижается при прохождении через трубу, что практически не сказывается на эффективности отопления. В таких системах подача воды может быть принудительной или естественной. Эффективность однотрубной системы зависит от количества радиаторов, так как теплоноситель при прохождении через трубу охлаждается, и при поступлении в другие батареи уже имеет меньшую температуру. Если в однотрубном контуре подача воды произвольная, то лучше устанавливать не больше трех радиаторов. При использовании циркуляционного насоса на одну трубу должно приходиться не больше пяти батарей.

Водяные виды отопления частного дома отличаются и по внешнему виду и материалу изготовления радиаторов. Они бывают секционными, колончатыми и панельными. Что касается материала, то радиаторы для водяного отопления частного дома могут быть изготовлены из стали, чугуна, алюминия, биметалла. Чугунные батареи не рекомендуется использовать в автономных системах отопления частного дома. поскольку на их нижнюю часть тратится большое количество теплоносителя, а в результате этого, повышается расход источника энергии. Отопительные приборы такого типа могут иметь нижнее и боковое подключение.

В зависимости от того, из какого материала изготовлены батареи, они обладают своими особенностями. Если возникают сомнения по поводу выбора того или иного радиатора, лучше остановиться на биметаллических изделиях – они прочны, быстро нагреваются и так же быстро отдают тепло помещению

Рассматривая, какие виды отопления бывают, нельзя не уделить внимание системам «теплого пола». Водяная система укладывается змейкой или спиралью, с помощью металлопластиковых или полиэтиленовых труб

КПД у этих двух материалов практически одинаковый, но металлопласт удобнее в монтаже и дешевле стоит. После укладки труб заливается бетонная стяжка, а сверху монтируется напольное покрытие, обычно керамическая плитка.

Схема отопления теплыми полами

Теплый пол обеспечивает горизонтальное тепловое излучение, поддерживая более высокую температуру на уровне ног и её снижение до комфортного уровня на большей высоте. В районах с теплым климатом схема может использоваться в качестве единственного источника тепла. В северных широтах её необходимо сочетать с монтажом радиаторной отопительной системы.

Конструктивно система теплого пола представляет собой сеть трубопроводов. Нагрев может производиться от любых источников тепла.

  • равномерное распределение тепла по всему объёму помещения;
  • улучшение эстетического вида помещения из-за отсутствия труб и радиаторов.

Воздушное отопление

Его суть заключается в следующем. Проходя сквозь калорифер либо теплообменник, свежий воздух прогревается до необходимой температуры, после чего по специально смонтированным каналам поставляется в каждое помещение дома.

Преимущества воздушного отопления:

— КПД может достигать 90%;

— быстрый прогрев всех комнат, кухни, ванной и т.д.;

— невозможность образования прорывов трубопровода ввиду отсутствия теплоносителя.

Недостатки воздушного отопления:

— слабая теплоотдача;

— дороговизна обустройства;

— для источника тепла нужно оборудовать дополнительное помещение.

Такой вид обогрева подойдет для периодического использования (например, на даче). Если же с его помощью постоянно отапливать дом, это будет чревато большими затратами.

Отопление электрическое

Электрический тип отопительной системы сегодня является одним из самых простых и удобных в эксплуатации. Но высокие тарифы на энергию заставляют хозяев задумываться над применением приборов, так как при площадях помещений более 50-70 м2 затраты на обслуживание магистрали будут значительными. Специалисты советуют применять электроотопление как вспомогательный источник тепла, а также в домах сезонного проживания, где не требуется постоянной эксплуатации оборудования.

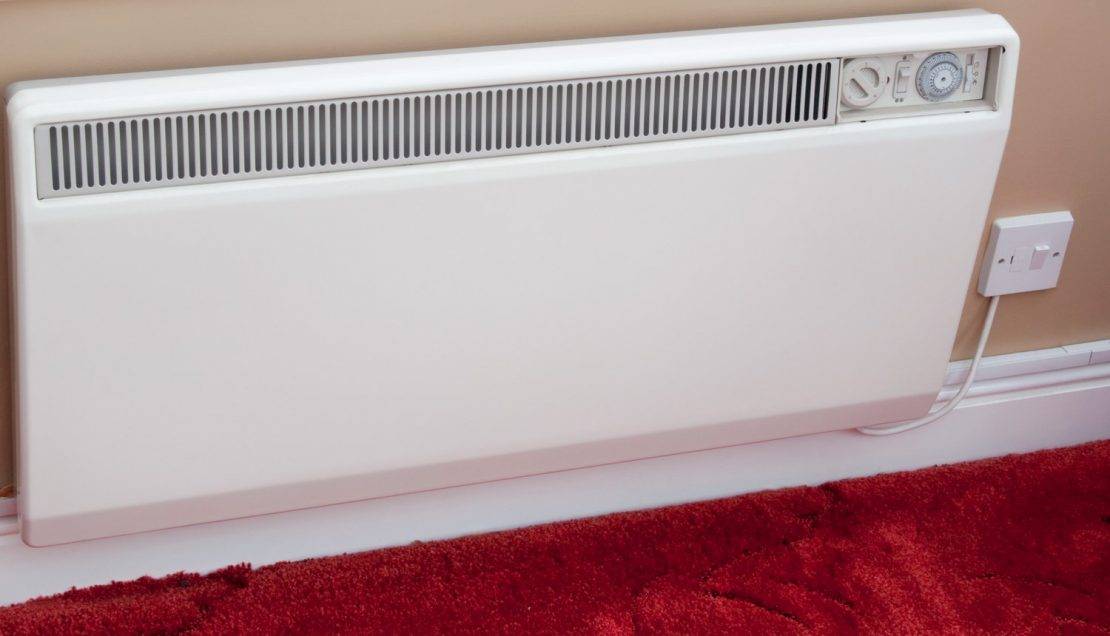

Выбор тепловых агрегатов широк – масляные, инфракрасные обогреватели, тепловентиляторы – это дополнительные источники. Основными могут стать электрокотлы, электрокамины, конвекторы.

Следует знать, что дополнительные источники пригодны для локального отопления, больших площадей они не прогреют, камины – скорее, декоративный вариант, а вот для прогрева всего дома придется ставить электрокотел и протягивать магистраль по комнатам, что повышает затраты на обслуживание. Неплохой вариант – теплые полы, но монтаж осуществляется с учетом расстановки мебели, чтобы не прогревать дно дивана, шкафа или не повредить силовой кабель при перемещении тяжелых предметов.

Комплекс воздушного отопления

Воздушное отопление входит в состав приточных систем вентиляции. Воздух из окружающей среды закачивается вентилятором, производится его нагрев в специальном устройстве — калорифере. Нагретый воздух распространяется по помещениям через сеть воздуховодов.

Нагрев в калориферах происходит за счет циркуляции в теплообменном аппарате теплоносителя (воды) от источника теплоты — автономного или централизованной сети. В случае отсутствия такой возможности в качестве нагревательного устройства используется ТЭН (трубчатый электрический нагреватель).

Воздушное отопление обладает рядом достоинств. Перед нагревом воздух проходит через фильтр, очищается от пыли и других примесей. Агрегаты приточной вентиляции могут оборудоваться дополнительными блоками для увлажнения воздуха, очистки от химических примесей, обеззараживания и так далее. Сеть воздуховодов располагают обычно в конструкции потолка — это экономит пространство в помещениях. Отсутствует вероятность протечек из оборудования, которым подвержены водяные схемы обогрева.

Недостатком воздушного нагрева является общий характер регулирования температуры воздуха, осуществляемый на основном блоке установки. Воздух распределяется по помещениям, имея равную температуру во всех зонах.

Обогрев газом

В целях экономии финансов можно использовать газовые обогреватели. Простейшая их разновидность – газовый конвектор, который коммутируется к магистральному газопроводу или баллону со сжиженным пропаном. Горелка прибора полностью защищена от контакта с окружающей атмосферой: для подачи кислорода в этом случае используют специальную трубку, которую выводят на улицу через отверстие в стене. Для данных приборов характерна большая мощность (не менее 8 кВт) и дешевизна эксплуатации. Среди слабых сторон газовых обогревателей можно выделить обязательность постановки на учет в контролирующих ведомствах, необходимость эффективного вентилирования и потребность в регулярной чистки форсунок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
