Пластиковые окна с вентиляцией: как доставить свежий воздух в квартиру?

Комфортное проветривание зимой с помощью опции микропроветривания

С наступлением холодов откидной режим ведет к переохлаждению помещения, поэтому для комфортного проветривания зимой существует режим «микропроветривание». Его также называют микрощелевое проветривание (МЩП) или щелевое проветривание.

Согласно ГОСТ, щелевое проветривание – ограниченное проветривание помещения через фиксированный зазор в притворе слегка приоткрытого створчатого элемента (площадь открывания не более 0.02 м2).

Фото: в режиме микропроветривания зазор между рамой и створкой комфортен для зимнего проветривания – холодный воздух поступает не напрямую в помещение, а под углом 90 градусов Поворотно-откидная створка с микропроветриванием в верхней части отходит от рамы на расстояние около 5 мм, что предотвращает массированное поступление холодного воздуха. В нижнюю часть поворотно-откидной створки холодный воздух практически не поступает. Это позволяет полностью отказаться от использования форточек.

Недостатки

Недостатком варианта с поворотно-откидной створкой является более высокая цена по сравнению с поворотной створкой, в среднем выше на 300 рублей, глухой – на 2500 рублей. Одноступенчатое микропроветривание добавляет к цене поворотно-откидной створки около 300-500 рублей.

 Плюсы и минусы различных видов створок

Потребительские качества и соответствие ГОСТ	Глухая  створка	Поворотная  створка с гребенкой	Поворотно-откидная створка с микропроветриванием
Проветривание: летом зимой
–	+	+
–	–	+
Мытье	Опасно для жизни	+	+
Соответствует ГОСТ	– если выше 1 этажа	+	+
Противовзломность в режиме проветривания	–	–	+
Нагрузка на окно при проветривании	–	+	–
Больше света	+	–	–
Цена	Дешевле на  2200 – 2500 руб.	Дороже глухой на 2200 руб.	Дороже поворотной на 300 руб., дороже глухой на 2500 руб.

Варианты установки клапана

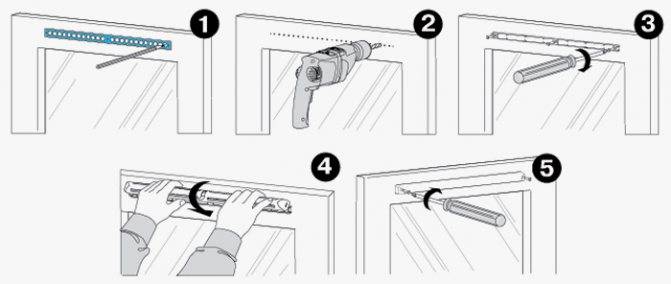

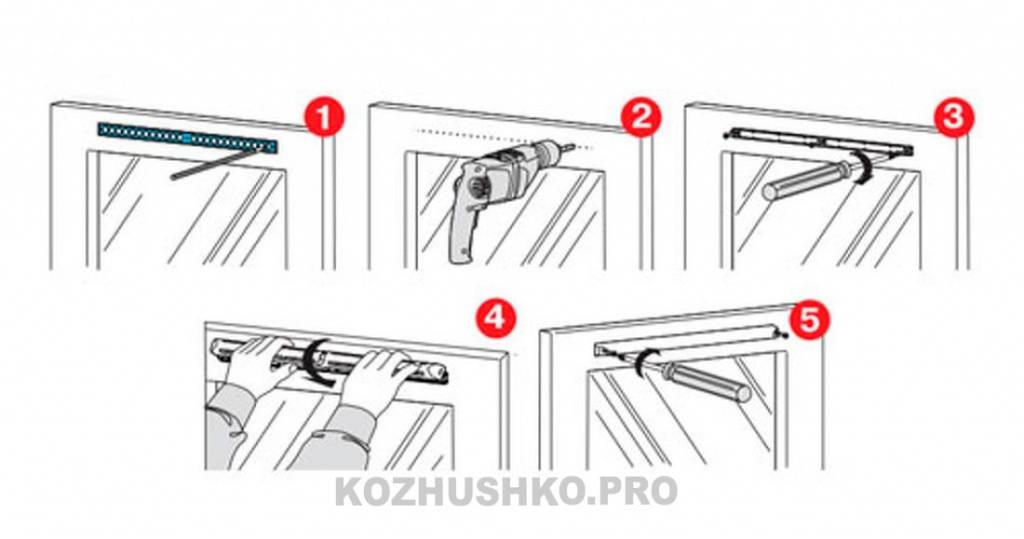

Монтаж накладного клапана на металлопластиковый оконный блок выполняется следующим образом:

• Снимаем створку;
• При помощи карандаша и линейки размечаем место будущей сверловки (приблизительно посередине, на одном уровне, в соответствии с размерами клапана);
• Сверлом подходящего диаметра сверлим по разметке, после чего соединяем отверстия, пропиливая пилочкой (гораздо удобнее использовать ручную фрезерную машину, но в отличие от дрели, она есть далеко не у каждого);
• Руководствуясь прилагаемой к фильтру инструкцией, монтируем его элементы;
• Ставим на место створку.

Более подробно можно увидеть на видео:

Установка стенового приточного клапана в ряде ситуаций требует специального оборудования. Это в первую очередь касается монтажа клапанов большого диаметра в толстые стены. Чтобы сделать отверстие понадобится мощный перфоратор и бур соответствующего диаметра и длины.

Подобный инструмент редкость в домашнем хозяйстве. Кроме того, могут возникнуть сложности при работах на верхних этажах. В остальном, установка стенового клапана не требует каких-либо профессиональных навыков и выполняется по прилагаемому руководству.

Процесс установки таких клапанов в квартиру, смотрите в нашем видео:

Подписаться

6 Нужна ли опция микропроветривания?

Режим микропроветривания, как уже было сказано ранее, решает проблему запотевания окон, а также позволяет незаметно устранить неприятный запах, не влияет на общую температуру в комнате. Но нужна ли эта опция? На мой экспертный взгляд — нет.

По сути летний режим для фурнитуры также является микропроветриванием, так как обеспечивает неплотное прилегание створки к раме. Хотя это обеспечивает циркуляцию воздуха, вы столкнетесь с другой проблемой — из окна дует. Это не сильно повлияет на температуру в помещении, особенно летом. Но зимой идет борьба за экономию энергию и потребление тепла. К тому же в доме появятся “холодные зоны”.

Решить проблему конденсата на стекле можно и другими способами. Функцию микропроветривания окон полностью решает установка хорошей вытяжки.

Однако несмотря на все выше сказанное, многие мои клиенты очень довольны опцией щелевого проветривания. При работе обогревателя зимой в комнате не стоит неприятный запах пластика, воздух кажется более чистым, нет ощущения затхлости.

Производители окон с интегрированным микропроветриванием

Окна с этой полезной функцией выпускают все крупные компании индустрии. Даже в недорогих моделях встречается встроенная микровентиляция. Если планируется замена старых рассохшихся деревянных рам, лучше приобрести окна, в которых предусмотрены эти удобные механизмы контроля климата в помещении.

Продукцию с микровентиляцией гарантированно можно найти в ассортименте таких фирм как:

• Proplex;
• Trocal;
• Veka;
• Rehau;
• KBE;
• Kaleva;
• Krauss;
• Montblanc;
• Deceuninck;
• Plafen;
• Salamander;
• WDS.

Не отстают и российские производители, например, «Окна СОК» или Панорама. Положительной чертой товаров отечественного производства можно назвать приемлемые цены, при достойном качестве.

Вентиляция и микропроветривание окон

Пластиковые окна – находка для владельцев квартир и частных домов. Они оберегают от уличного шума, сохраняют тепло внутри помещения во время зимних холодов и не пускают жару в летний зной. Неприятным последствием хорошей герметичности является нарушение циркуляции воздуха.

Решением проблемы может стать обычное проветривание помещения за счет открывания створок. В современном ритме жизни это не совсем удобно: открывать окна нужно не реже двух раз в день, появляется сквозняк, зимой ощутимо понижается средняя температура в комнате и т.д. Оптимальным вариантом становится проветривание пластиковых окон, при котором в помещение попадает свежий воздух без сквозняков и чрезмерного охлаждения.

Микропроветривание окон ПВХ: особенности

Поступление свежего воздуха в комнату обеспечивается различными механизмами:

1. Поворот ручки на 45 градусов.

Между рамой и створкой окна появляется небольшая щель, через которую и происходит подача воздуха. Микрощелевое проветривание частично защищает от проникновения пыли и шума с улицы, но поступление воздуха предельно небольшое.

2. Гребенка.

Это специальная планка, служащая своеобразным ограничителем для полного раскрытия створок. С помощью нее можно регулировать размер щели для проветривания. Недостатком данного устройства является крепление к оконной раме с помощью саморезов, что может навредить герметичности окна в целом.

3. Приточный клапан для окон ПВХ.

Является многофункциональным устройством, применяемым для эффективной вентиляции пластиковых окон. Устанавливается на оконную раму сверху и обеспечивает поступление свежего воздуха без сквозняков при полностью закрытых окнах. Циркуляция воздуха обеспечивается разницей давления: уличный воздух засасывается внутрь комнаты, а теплый воздух выталкивается наружу.

Устройства для проветривания имеют и другие преимущества:

• Установка вентиляционного клапана на пластиковые окна не нарушает их герметичности.
• Возможна ручная или автоматическая регулировка клапана.
• Клапан снабжен фильтром грубой очистки, который преграждает путь мелкой пыли, вредным частицам.
• Простота в монтаже и обслуживании.
• Предотвращает избыточную влажность, образующуюся на стеклопакете без приточного клапана.

Представленные в нашем каталоге приточные вентиляционные клапаны на окна ПВХ выполнены из прочных материалов и отвечают современным требованиям ГОСТ.

Установка приточного клапана на пластиковое окно

Уход за вентиляционным клапаном сводится к чистке пылесосом, протиранию влажной тряпочкой раз в полгода. Использование химических средств и струи проточной воды запрещено.

Ответить на дополнительные вопросы относительно обустройства вентиляции в комнате с пластиковыми окнами, помочь в оформлении заказа могут наши специалисты по телефону +7 (496) 702-55-40.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

Нужно ли устанавливать приточный клапан

Нормальной скоростью воздуха в жилых домах или квартирах является показатель в 0.15 м/с. Существенное увеличение показателя будет провоцировать сквозняки, а повышенное попросту приостановить воздухообмен. Металлопластиковые аналоги имеют специальные камеры для воздуха в рамах и створках, герметичные стеклопакеты и уплотнительные резинки по всему периметру. Современные конструкции помогают изолировать помещении от шума на улице и сохранить тепло, но в то же время приостанавливают нормальное функционирование вентиляции. Из-за этого ухудшается микроклимат – воздух становится спертым, повышается уровень влажности, люди испытывают кислородный голод, а также может появиться черная плесень.

Хотя старые конструкции несовершенные, они эффективно справлялись с задачей, и тем самым обеспечивали достаточный приток воздуха даже в зимнее время. Недостаток рам из дерев – плохая шумовая и тепловая изоляция.

Попытку восстановления циркуляции воздуха открыванием оконной конструкции  в режиме проветривания нельзя считать удачном по таким причинам:

• Достоинства пластика сведены к нулю, так как тепловая изоляция помещения становится выше.
• Вентиляция работает лишь с открытым окном, что крайне сложно  сделать  в зимний период времени или при ветреной погоде.
• Поступление воздуха неравномерное и не имеет контроля – могут появиться сквозняки.

Определенные производители оконных систем решили учесть последствия полной герметизации и усовершенствовали конструкции из металлопластика. Нарушение воздухообмена будет негативным образом сказываться на здоровье и жизненной деятельность людей. На окнах начнет появляться конденсат, стены и откосы будут покрываться плесенью из-за концентрации влаги, а количество токсичных веществ в помещение увеличится.

Особая вентиляционная фурнитура:

• Профили, которые вентилируются.
• Ограничители открывания.
• Уплотнители, которые частично пропускают воздух.
• Штапики с регулируемой задвижкой.

Чтобы обеспечивать приток воздуха, используйте приточный клапан на пластиковое окно, которое было установлено ранее. За счет вентиляционного клапана обмен воздуха в комнате будет осуществляться постоянно и при этом без потерь тепла. Устройство поможет защитить помещение от попадания пыли и шума.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Приточный клапан в стену

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

Конструкция вентиляционного приточного клапана

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Как установить клапан оконный самому?

Для того, чтобы установить клапан в первую очередь нужно его приобрести, а установить вы сможете самый простой, тот который устанавливается без фрезеровки и разбора оконной конструкции, такой клапан можно приобрести в любом магазине, и цена его от 750руб

Итак, вам понадобиться стремянка, нож (желательно канцелярский), шуруповерт или отвертка. Вам потребуется убрать часть уплотнителя в нижней части открывающейся створки по 100мм высотой, для притока воздуха через неё в зону створки. И так же вверху под сам клапан вырезать и далее по инструкции. Устройства зачастую комплектуются клапанами, уплотнителями, крепежными деталями – всем необходимым для грамотной установки.

Приступим к работе:

• Резинку нужно обрезать по форме клапана с 2-х сторон.
• Установить клапан на место выреза уплотнителя
• Закрепить клапан с помощью саморезов.
• И все клапан готов к применению

Использование уплотнителя тоньше позволяет создать естественную циркуляцию воздуха, а интенсивность потока регулировать специальной ручкой. Если с клапана сильно дует – то исправить ситуацию можно таким способом, в зоне выреза уплотнителя вставить назад его, но меньшего размера, и таким образом приток будет меньше.

Компактные вентиляционные устройства (бризеры, проветриватели)

Бризеры (провтриватели) – это компактные системы для подачи свежего, чистого воздуха в помещения.

Подача осуществляется либо естественным путем, либо при помощи вентилятора. В первом случае гарантирована тихая, экономящая электричество, работа прибора, но возможны проблемы с вентилированием, если отсутствует разница в наружном и внутреннем давлении.

Обзор и отзыв на Бризер Тион 3S:

Проветриватель с вентилятором обеспечит должное проветривание вне зависимости от внешних климатических условий, нужно только выбрать необходимый режим. В некоторых моделях производительность зависит от оборотов вентилятора, от них же зависит уровень шума, производимого прибором, и его энергопотребление.

Устройства комплектуются фильтрами разной степени очистки. Количество элементов и уровень фильтрации зависит от конкретной модели, наиболее продвинутые из которых способны очищать воздух от мельчайших частиц пыли. Кроме того, возможна фильтрация на молекулярном уровне (например, нейтрализация выхлопных газов).

Проветриватель Blauberg VENTO Expert A50-1 Pro

Бризеры, в отличие от многих проветривателей, более автономны. Достаточно один раз настроить (указать расписание, задать соответствующий режим работы) и он будет автоматически поддерживать нужный микроклимат в помещении.

Бюджетный Бризер, рассчитанный на 32 м2, стоит – 21000 р. Модель с производительностью до 140 м3/час – 43000 р.

Приточной стеновой клапан обойдется значительно дешевле – стоимость колеблется от 1000 р. для простого устройства, до 8500 р. за модель с турбиной и качественной системой фильтрации.

Стоимость клапана, монтируемого на окно без фрезеровки – от 350р. Накладные модификации, требующие сложной установки – до 4500 р.

Для чего предназначена система вентиляции в квартире с установленными пластиковыми окнами

Пластиковые окна нарушают в квартире не только теплообмен, но и способствуют накапливанию углекислого газа и влаги. Они выполняются по технологии полной герметичности, поэтому тепло не уходит из квартиры, но не уходит и влага. Поэтому принудительная вентиляция в квартире с пластиковыми окнами – это просто спасение для всех членов семьи и жилища.

Вентиляция для квартиры делится на несколько видов:

1. Естественная. Выполняется путём проветривания пластиковых окон в различных режимах или при помощи вентиляционных шахт, установленных в функциональных помещениях квартиры.
2. Принудительная. Обеспечивается путём установки различных устройств на пластиковые окна или монтаж систем в квартире.

Важно правильно установить вентиляцию и не ошибиться с её выбором, изучив для этого специализированную литературу

Виды микровентиляционного оборудования

Как уже говорилось существует три разряда конструкций для организации фонового проветривания. В интернете можно найти многочисленные фото, нарисованные схемы работы и даже поясняющие видео. Однако без пояснения будет разобраться непросто. Поэтому пришло время более подробно разобрать разновидности.

Гребенки

Ограничитель или гребенка фиксирующий окно в фазе минимального открытия еще называют гребенкой. Эти простые устройства бывают внешними и внутренними.

Первый вариант крепится рядом с ручкой на стационарной части рамы, тогда как на створке размещают стержень, который входя в пазы жестко закрепляет подвижную раму. На большей части периметра створки таким образом появляется паз шириной в несколько миллиметров. Он и служит источником притока свежего воздуха с улицы.

Внутренние ограничители отличаются от внешних – положением на раме. Они монтируются внутри и при закрытом окне не наблюдаются. Угол раскрытия здесь определяется с помощью поворота оконной ручки.

Обеспечивая минимальное положение открытия, гребенки в то же время позволяют фиксировать створки и под большими углами от 30 до 60 градусов. Поэтому можно контролировать объем поступающего в помещение воздуха в широких пределах. Обдув таким образом приоткрытого окна происходит наиболее равномерно. Поэтому вероятность образования конденсата на любых участках стекла минимальна.

Плюсом использования также является неинвазивность технологии: целостность окна сохраняется. Достаточно снять ограничитель и окно примет стандартный вид.

Щелевое проветривание

Для организации микропроветривания применяется и специальная фурнитура. Ее главное достоинство – возможность установки на штульповые окна, в которых отсутствуют вертикальные перегородки.

Фурнитуры представляют собой плоские детали, монтируемые в зазор между рамой и каркасом окна. Как правило, они обеспечивают раскрытие окна на минимальные углы. Но встречаются и дорогие многоступенчатые поворотно-откидные системы с фиксатором. Эти приспособления позволяют раскрывать створки на расстояния от 0,5 до 3,5 см.

Климатический клапан

Эти устройства также разнообразны и монтируются без снятия стеклопакета:

• фальцевые, недорогие, легко устанавливаемые конструкции, обладающие невысокой пропускной способностью (до 5 м3/час);
• щелевые, более производительные (до 20 м3/час), также с демократичным ценником.

В самом простом исполнении – это механизмы с ручным управлением. В корпусе располагается диафрагма, соединяющаяся с небольшим рычажком, двигая который можно регулировать площадь раскрытия. Более сложные системы оснащены автоматикой и стоят значительно дороже.

Регулировка в таких приспособлениях осуществляется встроенным полиамидным датчиком или специальным механизмом, регулирующим уровень подачи воздуха в зависимости от перепада внутреннего и наружного давления.
