Схема газового отопления и монтаж котла в частном доме

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Отличие оборудования

Два затронутых выше варианта котлов (одноконтурный и двуконтурный) являются всего лишь укрупненными характеристиками широкого ассортимента газового оборудования. Они взяты в пример в связи с тем, что установка такого газового котла может быть выполнена своими руками. Другие же варианты газовых обогревательных устройств потребуют привлечения профессионалов. Благо сейчас найти специалиста для монтажа не составить труда. Они и комнату подготовят, и документацию оформят.

Котел для ГВС

Подобное оборудование часто называют «водогрейка». По своей сути они на самом деле простые по своей конструкции. Кроме теплообменника и горелки ничего и нет. Для работы следует подвести к нему газовый и водяной шланг, а также оборудовать дымоход. Все больше ничего не потребуется. Конечно же, не нужно забывать об оформлении разрешительной документации на подключение газового котла. Иначе имеется риск получить серьезный штраф.

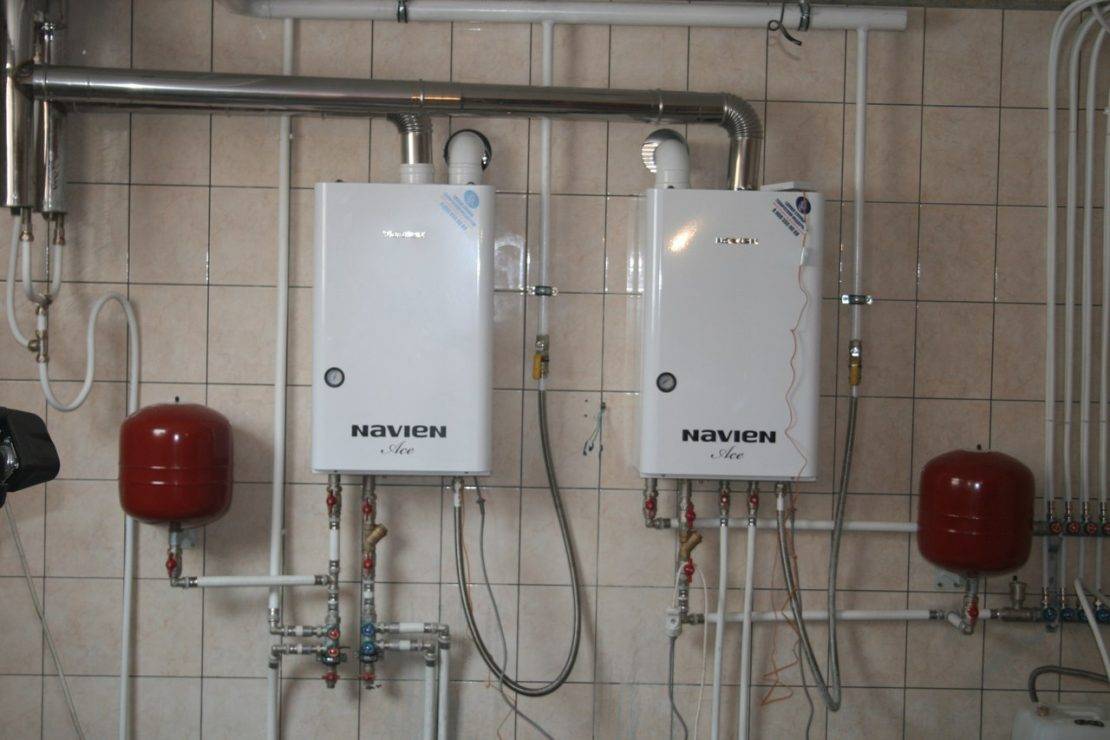

Котельная для дома

Двухконтурное газовое оборудование с автоматикой выпускается настолько проработанным, что процесс монтажа является точно таким же, как и у простой водогрейки. Наличие автоматического регулирования обусловлено не только легкостью установки и монтажа. Она способна контролировать окружающую температуру и регулировать по необходимым установкам. Во время работы подобного котла расходование газа может быть снижено до 70%.

Но монтаж газового котла такого типа обладает значительным недостатком. Если будет нарушаться электроснабжение дома, то котел работать не станет. Одновременно с ним перестанет работать и циркуляционный нанос, при его наличии. Придется позаботиться о дополнительном резервном электроснабжении. Как правильно подобрать электрогенератор можете посмотреть здесь.

Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д.  Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным

Двухтрубная система разная схема подключения радиаторов

Виды газовых котлов

Настенный вариант более компактный, но менее мощный

Виды настенных котлов для отопления дома

В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.

Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне

Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).

Виды камер сгорания

Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.

Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.

Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C.  Если температура будет еще ниже — еще лучше.

Конденсационные котлы наиболее эффективные

Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).

Напольные газовые котлы

Если вам необходима большая мощность, настенный вариант не подойдет — у них максимальная производительность 40-50 кВт. В этом случае ставят напольный котел. Вот они есть больших мощностей, а еще есть модели, которые могут работать в каскаде. Так вообще можно отапливать большие площади.

Некоторые из напольных котлов могут работать не только от магистрального газа, но и от сжиженного. Некоторые могут еще работать и с жидким топливом. Так что это довольно удобные агрегаты. Корпус у них из стали, а теплообменник может быть стальным или чугунным. Чугунные весят и стоят больше, но имеют более длительный срок эксплуатации — на 10-15 лет. Внутри корпуса находится горелка, автоматика и теплообменник.

Строение напольного газового котла

При выборе необходимо обращать внимание на функциональные возможности автоматики. Кроме стандартного набора — контроля наличия газа, пламени и тяги есть еще немало полезных функций:

• поддержание заданной температуры,
• возможность программирования режимов по дням или часам,
• совместимость с комнатными термостатами;
• подстраивание работы котла под погоду,
• летний режим — работа на нагрев воды без отопления;
• возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.

Чем более широкий функционал у автоматики, тем дороже котел и его техническое обслуживание

Но также многие программы позволяют экономить топливо, что не мене важно. В общем, выбирать вам

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

• Циркуляционный насос.
• Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
• Расширительный бак.
• Шаровые краны — сливной, балансировочный и т.п.
• Манометр.
• Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах)

Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Как выбрать газовый котел для отопления частного дома

Чтобы приобрести лучший газовый котел для отопления частного дома, нужно учесть несколько важных критериев. Выбор подходящего устройства зависит от общей площади отапливаемого помещения, необходимости подогрева горячей воды и количества ее потребителей, наличия дымохода и давления в газопроводе. Дополнительно нужно учесть наличие утеплителя на стенах

Просмотрите интернет-каталоги с фото примите во внимание следующие советы:

Настенный или напольный газовый котел. Выбор оборудования для отопления частного дома нужно начинать с подбора места для его установки. Если у вас есть место для отдельной котельной, то можете выбрать напольное устройство, в противном случае ограничьтесь настенной модификацией. Напольный котел часто производится на основе надежного чугунного теплообменника – такая модель имеет солидный запас надежности, она неприхотлива и не вызывает проблем в эксплуатации. Напольное оборудование для частных домов имеет высокую мощность. Настенный аналог компактный – он идеален для обогрева небольшого объекта.
Одноконтурное или двухконтурное оборудование. Для обогрева частного дома широко применяется оборудование с одним контуром. Оно отличается очень простым устройством – в нем имеется грелка и один теплообменник. Двухконтурная модификация сочетает в себе котел и газовый проточный водонагреватель. Ее устройство более сложное, но при этом она более функциональная и простая в монтаже.
С естественной вентиляцией или принудительной. В первом случае вытяжка проходит через дымоходы, имеющиеся в доме, во втором – у агрегата имеются встроенные вентиляторы, которые удаляют отработанные газы из котла и выводят их наружу.
С открытой или закрытой камерой сгорания
Чтобы выбор газового котла для частного дома был оптимальным, обратите внимание и на тип камеры сгорания. Модель с открытой камерой часто называется «атмосферной», т.к
воздух к горелкам поступает самотеком прямо из помещения. Продукты сгорания удаляются через дымоход с естественной тягой. Такой вариант отличается простой конструкцией и низким уровнем шума. Турбированный газовый котел для отопления частных домов имеет закрытую камеру сгорания и вентиляторы для удаления дыма и забора воздуха. Для его эксплуатации требуется электричество. Он отличается сложной конструкцией и высоким уровнем шума.
Материал теплообменника. Этот элемент бывает чугунным или стальным. Первый вариант более долговечен, т.к. не подвержен коррозии, но более хрупкий. В новых моделях используют серый чугун, который делает их более прочными и менее хрупкими. Теплообменник из стали легче, но он подвержен коррозии.
Наддувная или атмосферная горелка. Первая установка отличается высоким КПД, хорошей мощностью, но стоит дорого. Второй вариант более доступный в плане стоимости, но маломощный. Наддувную горелку нужно покупать отдельно, а атмосферная входит в комплектацию газового котла.
Конвекционная или конденсационная модель. Газовые котлы для обогрева частного дома часто строятся по конвекционной схеме. Горелка в этом случае генерирует тепловую энергию, а теплообменник забирает полученное тепло, которое отправляется в систему – его остатки уходят наружу. КПД таких устройств составляет 90-93%. У конденсационных агрегатов он несколько выше. Схема их работы такая: в отопительную систему забирается практически все генерируемое тепло, в результате чего появляется конденсат, который отправляет в дренаж.
Пьезорозжиг или электрический розжиг горелки. В первом случае процесс розжига ручной, во втором – автоматический.
Оцените безопасность эксплуатации. Многие современные газовые отопительные котлы оснащаются датчиками, контролирующими работу агрегата на всех этапах – от подачи воды и газа до вывода отработанных газов наружу. Они способны блокировать систему отопления, если неожиданно отключилось электричество или блокировать котел, если температура превысила установленную норму

Для таких датчиков важно постоянное наличие электроэнергии. Есть напольные установки, датчики которых функционируют в механическом режиме, независимо от электроснабжения.
Рассчитайте мощность

Для обогрева 10 м2 жилой площади в отечественном климате нужно около 1 кВт тепловой энергии. В дальневосточных и северных регионах этот показатель увеличивается до 1,2-1,5 кВт, в южных – он составляет от 0,8 кВт. Не забудьте про запас, который необходим на случай излишне холодных зим и наличия тепловых потерь. Он, как правило, составляет 10-20%.

Как выбрать газовый котел для отопления
Смотреть видео

Как выбрать газовый котел Настенный газовый котел или напольный газовый котел Какой котел лучше
Смотреть видео

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

• Манометр. Для контроля давления в системе.
• Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
• Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
• Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.

• Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.





















Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Однотрубное отопление

Однотрубная разводка предполагает соединение элементов в последовательном порядке. Здесь радиаторы наполняются теплоносителем по очереди. Другими словами, трубопровод отопления дома состоит из единой трубы, по которой рабочая жидкость перемещается к обогревательным элементам.

Подобная разводка отопительного трубопровода от котла может быть представлена в нескольких вариантах.

Горизонтальный тип

Горизонтальная однотрубная разводка предполагает расположение трубопровода в горизонтальной плоскости. Радиаторы в данном случае устанавливаются на едином уровне по отношению друг к другу.

Если горизонтальная однотрубная разводка монтируется в двухэтажном частном строении, в таком случае необходим стояк, который сможет обеспечить подачу теплоносителя к первому радиатору на верхнем этаже.

Схема разводки отопления горизонтального типа в однотрубных системах предполагает принудительную циркуляцию рабочей жидкости. Это в свою очередь требует применения специальных насосов. Такое оборудование является зависимым от электроснабжения дома.

Вертикальный тип

Монтаж однотрубного отопления с вертикальной разводкой позволяет исключить необходимость установки нагнетательных насосов, наличие которых обязательно требует горизонтальная разводка. Обусловлено это эффектом естественной циркуляции теплоносителя по трубопроводу. Обеспечивается решение расположением труб под определенным уклоном.

Отсутствие насосов делает систему отопления абсолютно независимой от электроснабжения строения. Данный фактор положительным образом отражается на удобстве эксплуатации отопительного оборудования в доме.

Самостоятельная установка

Чтобы правильно подключить все связующие элементы, нужно поставить котел на подготовленное место. Это могут быть огнеупорные плиты, бетонное основание и даже небольшой подиум. Если смонтирован прочный деревянный подиум, то его накрывают металлическим листом, который на финальном этапе должен выступать за пределы корпуса минимум на 28 см.

Надежное подключение настенного котла зависит от правильной установки агрегата, поэтому горизонталь тщательно проверяют строительным уровнем. Если неправильно был установлен напольный котел, то корректируют положение при помощи подвижных ножек, или под корпус можно подложить фрагменты стального листа.

Требования для установки котла в кухне

Планировка кухни осуществляется с учетом требований, распространяющихся на установку газового отопительного оборудования. Действующие нормативные документы определяют:

1. Наличие двери, разделяющей кухню и другие помещения.
2. Минимальные требования относительно оконных проемов.
3. Присутствие приточно-вытяжной вентиляции.
4. Расположение розетки, труб котла.
5. Требования к системе дымоотведения.

Читать также: Булочки из слоеного теста с повидлом фото

Интерьер кухни с газовым котлом на стене или полу, должен строго соответствовать действующим СНиП и санитарным нормам. При выявленных грубых нарушениях, представитель Газового хозяйства имеет право отключить подачу газа и наложить штрафные санкции.

Нужна ли дверь на кухню при установке котла на газе

Требования к установке газовых котлов отопления на кухне, оговаривают, что помещение должно быть отгорожено от коридора и жилых комнат дверным полотном. Категорически запрещается заменять дверь аркой.

Двери на кухне с установленным газовым котлом, не должны иметь нижнего порога, для беспрепятственной циркуляции воздуха. В качестве альтернативы, допускается врезка в полотно конвекционного канала, закрытого декоративной панелью.

Нужна ли форточка в кухне, если стоит газовый котел

Правила размещения газового отопительного котла на кухне, в частности, СП 54.13330, оговаривают необходимость в оконном проеме с установленной форточкой. Строго говоря, металлопластиковые стеклопакеты с открывающимся окном (не имеющие форточки) являются нарушением норм

Но, обычно представители газовой службы, не обращают на это внимание

Форточка, как и конвекционные отверстия в двери на кухню, необходимы для обеспечения непрерывной циркуляции воздушных потоков

Если требуется встроить газовый котел в кухонную мебель, важно особенно тщательно выбирать расположение, чтобы оно соответствовало направлению циркулирующего воздуха. В фасаде мебели, также делают конвекционные отверстия

Каким должен быть потолок на кухне

Согласно этому правилу, делать натяжной потолок в кухне, если планируется установка котельного оборудования, работающего на газе, не рекомендуется. Запрещается применение пластиковых панелей. Рекомендуется использование гипсовых и цементно-песчаных штукатурок с последующим окрашиванием поверхности.

Где должна быть установлена розетка котла

Расстояние от газового отопительного оборудования до розетки, оговаривается в инструкции по эксплуатации. Данное требование контролируется органами Газнадзора. Электророзетка для котла монтируется не ближе чем в 1 м.

Еще одно требование, это правильное расположение холодильника на кухне, относительно газовых отопительных приборов. Минимальное расстояние должно быть не менее 30 см. Промежуток необходим для обслуживания котла.

Как вывести дымоход из кухни для газового котла

Чтобы правильно расположить на стене газовый котел в сочетании с кухонным гарнитуром, потребуется учесть прохождение дымохода. Котельное оборудование устанавливают как можно ближе к месту, где дымовая труба выходит на улицу. Так, можно избежать необходимости сверлить отверстия в шкафчиках для прохождения дымохода.

Коаксиальный дымоход выводится через стену. Атмосферные модели, подключаются исключительно к специально предусмотренному вытяжному каналу.

Требования и нормы, оговаривающие установку и размещение газового котельного оборудования на кухне, требуют неукоснительного соблюдения. Чтобы избежать ошибок, стоит получить консультацию у инспектора газовой службы.

Ваш репост изменит интернет

Если основной источник энергии — уголь или дрова

В районах, где магистральным газом «и не пахнет», угольные и дровяные котлы чаще всего используются в качестве основного источника отопления. В резерв обычно ставят устройства на электричестве или сжиженном газе. Это расширяет возможности автоматизации, увеличивает время автономной работы.

Если в доме два котла, один из которых твердотопливный, подключены в один контур, система работает следующим образом:

1. Угольный котел запускается в ручном режиме и работает до тех пор, пока не закончится топливо.
2. Если не выполнена повторная загрузка, температура теплоносителя падает. При заданном пользователем значении автоматически включается резервный котел.

Установка и подключение котла

Чтобы провести в дом газовое отопление, необходимо выделить для котла отдельное помещение. Нормативные правила рекомендуют высоту потолков не ниже 2,5 м, пожаробезопасность ограждающих конструкций с горением не менее 45 минут, а также отсутствие препятствий для доступа к котлу. В помещении должно быть окно, отдельный выход на улицу и газоанализатор.

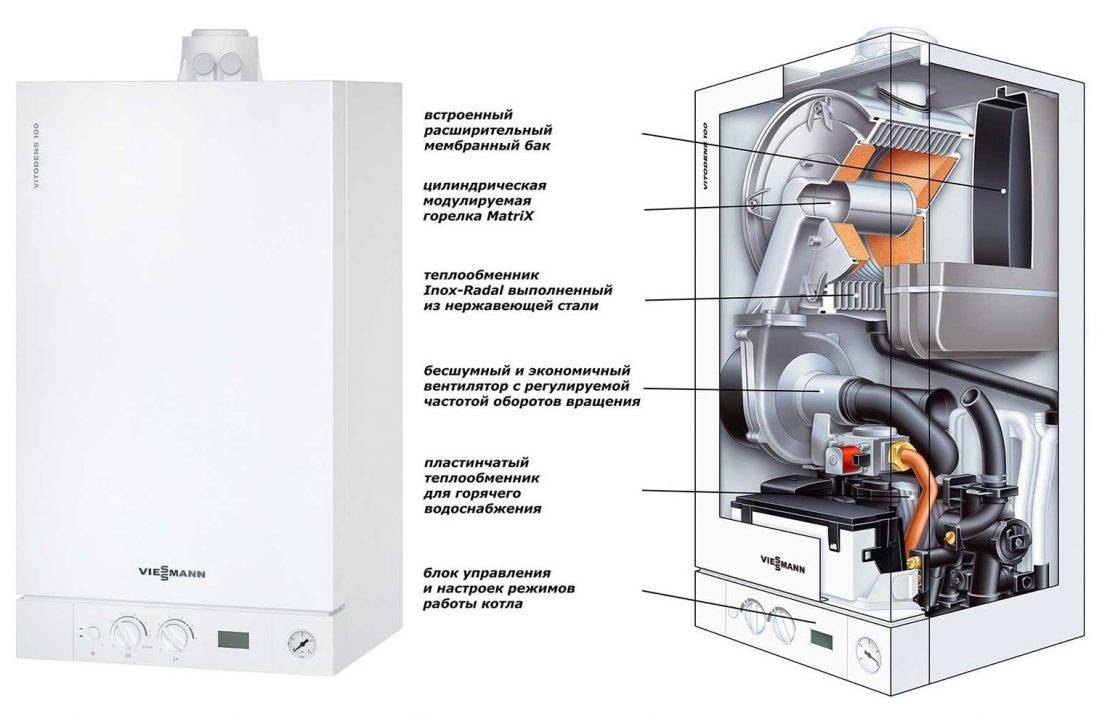

Устройство газового котла отопления

Конструкция состоит из множества основных и вспомогательных элементов.

Рассмотрим устройство газового котла отопления в частном доме подробно:

1. Газовая горелка. Она имеет форму прямоугольника и оснащена форсунками, которые обеспечивают равномерность горения и полноценное сгорание топлива.
2. Теплообменник. Представляет собой короб из металла, куда встроена батарея. Внутри обменника перемещается теплоноситель, получая нагрев от котла, где сгорает топливо. В одноконтурном оборудовании устанавливается только один теплообменник, в 2-х контурном – два.
3. Циркуляционный насос. Прибор обеспечивает интенсивность подачи теплоносителя и устанавливается только в системах с принудительной циркуляцией, поэтому есть не во всех котлах.
4. Расширительный бак. Конструкция нужна для отведения объемов теплоносителя при расширении в процессе нагревания.
5. Автоматика. Система управления агрегатом, которая отводит продукты сгорания топлива. В системах с атмосферной горелкой блок автоматики подсоединяется к дымоходу, а в турбированных системах уже установлена труба, дополненная вентилятором.

Монтаж напольного котла

Просматривая варианты, как сделать в частном доме газовое отопление, следует обратить внимание на вид котла. Для оборудования напольного типа обустраивается отдельная площадка с отрытым доступом и огнеупорным покрытием

Расстояние от газовой горелки до стены должно быть не менее 100 см. Агрегат сначала подключается к дымоходной трубе, только потом к системе отопления в доме.

На трубопроводе обратного тока обязательно устанавливается фильтр грубой очистки для устранения из теплоносителя механических примесей. Трубопроводы, которые соединяются с котлом, оснащаются вентилями запорного типа, агрегат с двумя контуром соединяется с магистралью подачи холодной воды.

Монтаж настенного котла

Настенные агрегаты устанавливаются чаще всего в квартирах, монтируются в любое удобное место, но есть правила установки. Перед началом монтажа нужно снять с прибора заглушки и промыть трубки напором воды.

Навешивать котел нужно на ровную стену с достаточным запасом прочности и предварительной установкой негорючей прокладки. Расстояние от котла до стены должно быть не менее 45 см, до любого другого оборудования не менее 20 см. Следует заранее обозначить точку монтажа прибора и подвести розетку питания.

Навешивается изделие на планки, выставленные строго горизонтально (лучше выравнивать лазерным уровнем). Теперь на патрубках входа нужно установить фильтры, подключить агрегат к системе водоснабжения. Лучше всего использовать стальные трубопроводы с паронитовой прокладкой. Зная, как в квартире провести газовое отопление, с работой справится начинающий мастер. Но только после предварительного составления проекта и разрешения от соответствующих организаций.

Правила установки на стену или пол

Газовый агрегат нужно размещать внутри отдельного помещения. которое соответствует таким требованиям:

1. Имеется окно, которое можно открыть в любой момент.
2. Наличие действующей вентиляции.
3. Наличие газовой и водопроводных труб.
4. Наличие розетки для обеспечения работы циркуляционного насоса и электроники. Конечно, она должна быть концом отдельной ветви, которая отходит от электрического щитка. Этот кабель должен быть подключен к отдельному защитному автомату. Кроме этого обязательным является заземление.

Также есть требования относительно правильности размещения котла в доме. Они такие:

1. Расстояние между главным элементом системы отопления и другими газовыми приборами должно превышать 20 см.
2. Вблизи не должно быть окна.
3. Дистанция между котлом и розеткой должна составлять как минимум 0,5 м (по крайней мере, такие рекомендации дают производители). Вообще, чем дальше розетка от котла, тем лучше. Стоит добавить, что некоторые модели имеют кабель питания без вилки. Это означает, что провод нужно подключать своими руками сразу к размещенному в электрощитке автоматическому выключателю.
4. Пространство между боковыми стенками котла и прилегающими стенами или предметами должно быть больше 15 см.
5. Стена, на которую или вблизи которой проводится монтаж котла, должна быть прочной и покрытой невоспламеняющимися веществами. Если стена такая, которая может загореться, ее следует покрыть как минимум 3-мм негорючим материалом. Об этом часто отмечают в различных видео.
