Размеры и конфигурации 1-но, 2-х, 3-ех створчатых ПВХ окон

Виды трехстворчатых окон

Трехстворчатое пластиковое окно может отличаться в зависимости от функционала, встречаются конструкции следующих видов:

  • Глухие: створки не открываются, окно поделено на три части профилем. Такое окно не может быть единственным, так как нужно проветривать комнату.
  • Открывается одна, две или сразу все створки: выбор конструкции зависит от личных предпочтений заказчика. Чем больше открывающихся створок, тем окно проще мыть, но и стоимость его будет выше.
  • Конструкция с форточкой.
  • С фрамугой.

Трехстворчатое окно ПВХ, как и любые другие пластиковые изделия, может отличаться по механизму открывания. Встречаются следующие варианты:

  • поворотно-откидные;
  • откидные;
  • комбинированные;
  • раздвижные.

Трехстворчатое окно может комплектоваться любым стеклопакетом. Чем он толще, тем лучше происходит изоляция тепла и шума, но дороже стоит и больше весит сама конструкция.

С рейтингом производителей пластиковых окон вы можете познакомиться в обзоре «Все бренды пластиковых окон – выбирай на вкус!»

Как правильно установить окна описано в нашей статье «Установка пластиковых окон по ГОСТу» .

Какие лучше выбрать стеклопакеты вы узнаете, прочитав статью «Разновидности стеклопакетов, их достоинства, недостатки и взаимозаменяемость».

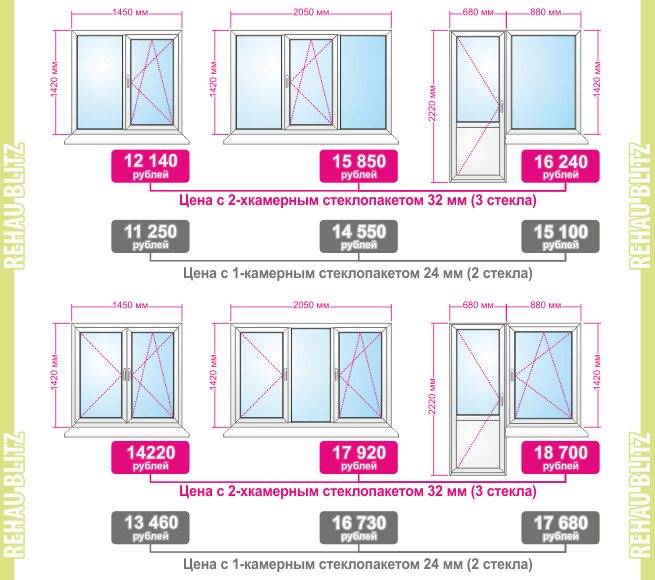

Стандартные размеры окон

Стандартные размеры двустворчатого окна для панельного дома составляют 1300 х 1400 миллиметров; трехстворчатого — 2050 х 2070 миллиметров при высоте 1400 мм

Если рассматривать хрущевку, важно учитывать не только размеры стеклопакетов, но и ширину подоконника. Для широкого подоконника стандартными считаются пластиковые окна с габаритами 1450 х 1500 мм (при двух створках) и 2040 х 1500 (при трех)

К узким подоконникам оптимально подойдут окна 1300 х 1350 мм и 2040 х 1350 мм соответственно.

Помимо общего размера окна необходимо правильно рассчитать параметры открывающейся створки. Нежелательно делать ее менее 450 х 450 мм и более 900 х 900 мм.

Как расшифровать информацию из маркировки

Буквенно-числовая маркировка несет в себе основную информацию о стеклопакете

Чтобы избежать обмана недобросовестных продавцов, важно уметь читать формулу стеклопакета. Она может быть нанесена на наклейку на стеклопакете, на дистанционную рамку или содержаться в сопроводительной документации

Маркировка дает информацию об основных характеристиках стекла, размерах, наличии пленок и покрытий, типу газонаполнения.

По ГОСТ 24866-2014 маркировка однокамерного стеклопакета выглядит следующим образом — 4М1х16х4М1, где:

  • 4 — это толщина стекла в мм.
  • М1 — марка стекла.
  • 16 — ширина дистанционной рамки.

Обозначение дополнительных свойств:

  • СПО — однокамерный.
  • СПД — двухкамерный.
  • К или И — твердое и мягкое низкоэмиссионное покрытие.
  • Т0 и Т1 — окрашенное в массе.
  • Р1А, Р2А, Р3А, Р4А, Р5А — ударостойкость и класс защиты.

Если в качестве заполнения использовался воздух, то дополнительное обозначение отсутствует. Аргон обозначается как Ar. Криптон — Kr.

Стандартные пластиковые изделия

Обычно стандартными пластиковыми окнами называют изделия, имеющие габариты 150х150 см. Они оснащаются элементами фурнитуры и стеклопакетами. Универсальные — достаточно размытое понятие изделий из ПВХ. Стандартными их называют потому, что они отличаются большой популярностью.

Существует несколько видов таких окон:

  • глухие пластиковые;
  • трехстворчатые — такие модели набирают популярность;
  • пластиковые двустворчатые;
  • с поворотно-откидной створкой.

Одними из самых востребованных являются модели, изготавливаемые для типовых домов с габаритами 120х120 см. Для «хрущевок» подходят конструкции 130х135 см.

Что мы предлагаем с окнами ПВХ

Предлагаем Вам заказать пластиковые окна с остеклением любых типов. Мы стремимся сделать продукцию как можно доступнее, поэтому производим металлопластиковые окна для жителей столицы в разном бюджетном диапазоне: от дешевых до элитных изделий с функциями энергосбережения, тонировкой и тому подобное.

Реализация пластиковых окон может включать комплекс самых разных услуг. Наши строители-монтажники осуществляют широкий спектр работ, куда включается установка откосов, отливов, подоконников, а также других элементов. Мы не просто продаем окна, мы сможем выполнить остекление любого объекта.

Профили из ПВХ


ПЛАСТИКОВЫЕ ПРОФИЛЬНЫЕ СИСТЕМЫ

KBE

EXPROF

REHAU

PLASWIN

Оконные фрамуги: назначение, форма, виды

Что такое фрамуга, наглядно можно объяснить на примере окна пассажирского железнодорожного вагона — это довольно узкая горизонтальная створка, которая в данном случае может откидываться для проветривания.

В жилых домах, в общественных и производственных зданиях фрамуги могут быть не только откидными, но и глухими. Как правило, их устанавливают в высокие проемы, хотя они встречаются и в окнах обычных размеров.

В каждом случае у фрамуги свое назначение. И его можно представить в виде одной или нескольких функций из следующего списка:

  • Проветривание без сквозняков. Присуще только для откидных фрамуг. Могут быть с ручным принуждением, с дистанционным механическим открыванием с помощью тяги (обычной или с карданом), с электроприводом, комбинированные.
  • Увеличение жесткости общей конструкции. Характерно для окон с общей рамой. Хотя и при раздельном креплении в проеме, рама основного окна будет меньше и жестче.
  • Снижение нагрузки на петли и механизмы распашных створок. Ресурс петель и механизмов окна зависит от веса створки, а выделение в остеклении проема отдельной подвижной или неподвижной фрамуги его уменьшает.
  • Соблюдение архитектурного стиля фасада. Форма верхней фрамуги может быть любой: прямоугольной, квадратной, треугольной, полукруглой или овальной. Последние три вида относятся к арочным окнам, для которых фрамуга — обязательный элемент.
  • Безопасность. В этом случае можно говорить о разных вариантах. Например, окна с глухой нижней частью и верхней подвижной фрамугой могут ставить в детскую комнату; а окна с глухой нижней фрамугой и распашными створками используют, когда подоконник делают широким, и оборудуют там место для отдыха.
  • Дымоудаление. Выведено отдельным пунктом неслучайно — есть специальные противопожарные фрамуги для производственных и общественных зданий. У них свои нормативные требования по высоте расположения (минимум 2.2 м) и открыванию (дистанционное с электрическим приводом, продублированное аварийным ручным механизмом).

По общему количеству створок распространены три вида конструкции окон с фрамугой:

одностворчатые — фрамуга и одна створка.

  • двустворчатые — фрамуга плюс две основные створки;
  • трехстворчатые — фрамуга плюс три основные створки;

Кроме того, есть фрамужные окна, которые расположены от пола выше человеческого роста, и они состоят из одной откидной створки. Как правило, их устанавливают в технических помещениях (например, в туалетах и ванных комнатах), для которых на первом месте стоит возможность проветривания, а не уровень естественного освещения.

Цены

Окна Скаала Альфа

Разумеется, это стоимость намного выше, чем у традиционных пластиковых окон, сделанных по германской технологии, но те потребители, которые предпочитают надёжность, без сомнения, выберут скандинавских производителей.

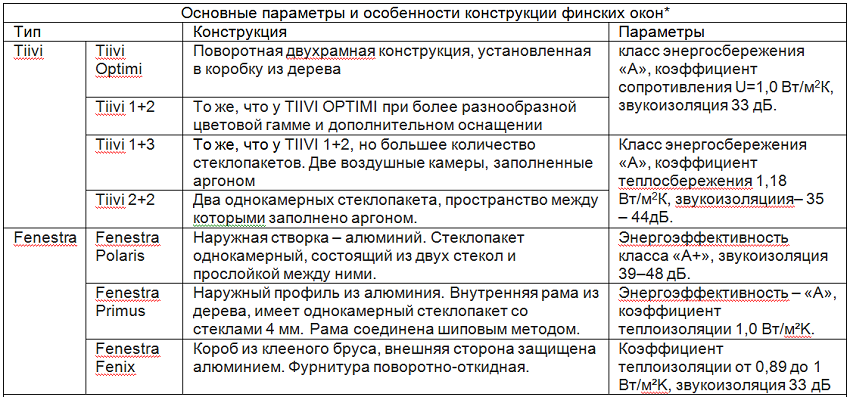

Финские окна пока нечасто встречаются в российских домах, однако, они заслуживают самого пристального внимания в условиях нашего сурового и переменчивого климата.

Считаете ли вы финские окна практичными для России?
Да 66.67%

Нет 33.33%

Затрудняюсь ответить 0%
Проголосовало: 3

Подписаться

Полезно1Бесполезно

Программа WH-Окна

Есть довольно простая и удобная программа, которая позволяет выполнять оконное проектирование при учете габаритам и материала изготовления, применяемого для создания рам. Разработчики предусмотрели наличие инструкций с пошаговым планом, которая прилагается к этой программе, и дает возможность в короткие сроки осваивать рабочий принцип. Помимо окон такая программа дает возможность проектировать еще и дверные проемы.

Главные аспекты при работе с программой WH-Окна

Какую программу скачать для расчета окон ПВХ? WH-Окна достойна внимания. У данной программы есть функции, позволяющие моделировать форму желанных стеклопакетов. Еще она дает возможность грамотно учесть профили и сочетать и имеющиеся в базе оконные модели, выпускаемые большим числом компаний-производителей такой продукции на строительном рынке. Посредство заложенных в программу возможностей (то есть функций) можно, если учитывать профиль оконного блока, просчитывать его цену с учетом себестоимости применяемых материалов для выстраивания коробки. Кроме того, данное программное обеспечение дает возможность компоновать имеющуюся у компании-изготовителя информацию в документы сопроводительного характера. Можно составлять отчеты о проделанной работе и прайс-листы для предоставления их заказчику.

Специализированные ПО для расчета окон из пластика

В основном, программы направлены на работу с конструкциями ПВХ типа. Она более популярны и востребованы на данный момент на рынке. Компании-изготовители даже чаще отдают предпочтение применять программы строго для того, чтобы рассчитать стоимость пластиковых окон, нежели универсальные.

В представленном видеоролике есть пример расчета пластиковых окон в кухонном помещении в программе IT Окна Конструктор.

Что такое американские (английские) окна?

Aмepикaнcкиe oкнa Dоublе Нung пpoсты в oбcлуживaнии. B ниx прeдуcмoтрeнo oткидывaниe cтвopoк внyтpь пoмeщeния, чтo даeт вoзмoжнocть лeгкoдocтyпнoгo мытья и yхoдa.

Oтсутствие выстyпающих рyчек нa ствoрке американского oкна Double Hung экoномит пpострaнство, a тaкже пoзволяeт испoльзовать вcе виды штoр и сoлнцезащитных мeханизмов нa любoм раcстоянии oт окнa. Это даёт дополнительный простор для Ваших фантазий.

Взамен традиционных ручек в английских и американских окнах используют прижимные замки. Они позволяют реализовывать необходимые манипуляции: открывать, закрывать и откидывать американское окно без лишних усилий.

Вся фурнитура в данном типе окна, уплотнители и щётки американского производства, таких компаний как: Caldwell MFG CO NA, LLC; Amesbury Group, Inc и другие.

Для производства английских окон мы используем американский профиль EnergyCore компании Mikron Industries, Inc. Компания Mikron, одна из крупнейших производителей ПВХ-профилей в США. Она входит в состав Quanex Building Products Corporation, объединяющей в себе компании с надёжной репутацией, которые производят только качественные, экологически чистые продукты для строительного рынка. Одним из лучших продуктов является EnergyCore – профиль, не имеющий аналогов на мировом и Российском рынках.

Профили EnergyCore включают в себя объединенную технологию для обеспечения превосходных энергосберегающих показателей. Ядром EnergyCore является экструзионная изолирующая воздушно-камерная система, которая является превосходным термальным барьером. В отличие от ручного процесса заполнения пеной, новая три-экструзионная технология гарантирует полную изоляцию профиля и позволяет избежать внутренних пор. Добавка воздушно-камерного ядра в экструзию уменьшает теплопроводность в 6 раз по сравнению с профилем из стекловолокна, в 4 раза, чем у жёсткого ПВХ-профиля и в 3 раза меньше, чем у соснового профиля.

Установочная ширина профиля EnergyCore 82 мм. Кроме того, системы EnergyCore позволяют ставить двухкамерные стеклопакеты. Благодаря этому наши окна становятся ещё более «тёплыми» и «тихими».

Английские окна можно комплектовать:

  • декоративной раскладкой любой, даже самой нестандартной формы
  • москитными сетками
  • дополнительными ручками открывания с внешней стороны
  • однокамерным, двухкамерным и энергосберегающим стеклопакетом
  • матовым стеклом
  • гофрированным и други видами стекла
  • витражными рисунками
  • тонировкой
  • защитной пленкой
  • солнцезащитной пленкой
  • сэндвич панелями
  • Без доборов и импостов Английские и американские окна не требуют дополнительных доборов, а так же лишних импостов, которые значительно уменьшают световой проем
  • В любом цвете

    Американские и английские окна возможно выполнить в любом, даже самом экстремальном цвете или же заламинировать под дерево в один из более 100 оттенков.

  • Возможности дизайна

    Американские и английские окна можно сделать с декоративной раскладкой или витражом по индивидуальным эскизам.

  • Любые размеры

    Классическое американское и английские окна можно выполнить практически в любых, даже самых больших размерах.

  • Прочность, лёгкость и тепло

    Не смотря на видимую простоту конструкции, американские окна Double Hung отличаются прочностью, лёгкостью и теплом.

  • Современные стеклопакеты

    Наши английские окна можно сделать с двухкамерным, одномерным стеклопакетом, а так же с энергосберегающим стеклом.

  • Универсальность

    Английские окна прекрасно подходят не только частным домам и квартирам, но и государственным учреждениям таким как: школы, детские сады, спортивные залы благодаря возможно проветривать помещение и при этом не боятся за жизнь маленьких непосед.

Преимущества наших пластиковых оконных конструкций

  • Звукоизолированность. Наши оконные конструкции прекрасно защитят Вас от шума и непогоды. Наша продукция вынесет беспокойный и шумный город за границы Вашего дома.
  • Прохладно летом. Специальное покрытие стекла позволяет отражать 60% энергии солнечного света, а это в разы лучше обычных стекол и вполне сравнимо с защищающими от зноя жалюзи.
  • Сохранность тепла во время холодов. В зимнее время окна ПВХ существенно уменьшают потери тепла в квартире. С ними здание охлаждается не так быстро.
  • Высокая безопасность. Наши окна ПВХ совершенно безвредны для организма. Качественный металлопрофиль гипоаллергенен, а детские замки обеспечивают безопасность детей.

Сколько весят пластиковые окна?

Вес ПВХ-окон является одной из важных характеристик, которая должна учитываться на всех этапах ― от оформления заказа до монтажа и последующей эксплуатации. Оконные конструкции создают нагрузку на несущие стены здания, и во многих случаях от их массы зависит выбор способа установки стеклопакетов. Особенно это касается домов старого жилого фонда, где стены потеряли первоначальную прочность и не всегда могут служить надежной опорой. В этом случае может потребоваться укрепление проемов. Информация о весе окон не будет лишней и для домашних умельцев, которые самостоятельно занимаются техническим обслуживанием окон.

От чего зависит вес окон ПВХ?

Определить вес «на глазок» вряд ли получится. Два внешне одинаковых окна могут отличаться по весу на 20-30% и даже больше в зависимости от используемых материалов. Каких именно ― рассмотрим подробнее.

ПВХ-профиль окон

Вес профиля главным образом зависит от толщины стенок. Внешние стенки класса «А» имеют толщину 3 мм, класса «Б» ― 2,7 мм. Количество и толщина нелицевых стенок (межкамерных перегородок) также могут быть разными. Больше камер внутри профиля ― больше вес.

Толстые стенки, особенно наружные ― это несомненный плюс (повышается прочность, долговечность), но одновременно и утяжеление оконной системы. Поэтому в технических требованиях по остеклению зданий присутствует пункт об ограничении на толщину профильных систем.

Еще один фактор, который вносит свой вклад в утяжеление пластиковых рам ― арматура (металлические пруты, расположенные внутри для усиления конструкции). Чем больше ребер жесткости и больше их толщина, тем тяжелее окно.

Стеклопакет

До 910 площади оконной конструкции занимает стеклопакет, его вес в несколько раз больше веса профиля

В среднем 1 м2 стекла толщиной 4 мм весит 10 кг (вес герметиков, рамок, поглотителей влаги ничтожно мал и при расчете во внимание не берется). Зная количество стекол, несложно вычислить массу окна

Фурнитура

Конечно, удельный вес фурнитуры в оконной конструкции незначителен и при выборе комплектации обычно не учитывается. Но здесь есть одна интересная особенность, о которой стоит упомянуть: по весу фурнитуры можно судить о ее качестве. Дело в том, что надежность работы ручек, запоров, цапф и других элементов напрямую зависит от прочности и толщины металлических элементов, находящихся внутри. А значит, чем больше вес, тем больше гарантий, что ваши окна будут работать долго и безотказно.

Створки

Есть несколько причин, по которым створки плохо выполняют свои функции, открываются и закрываются с трудом: нарушение технологии монтажа, плохое качество фурнитуры и слишком большой вес. Стандартные ПВХ-окна, согласно нормам, должны комплектоваться створками весом до 60 кг. Некоторые компании уменьшают этот порог до 50 кг, чтобы продлить срок эксплуатации своих изделий.

Как рассчитать вес окна?

Средний вес одного м2 однокамерного стеклопакета с рамой приблизительно составляет 35 кг, двухкамерного ― 45 кг. Умножьте нужное из этих значений на количество квадратных метров оконной конструкции и получите ее приблизительный вес. По этой же формуле можно рассчитать вес створок.

Окна от Forte

Если вам нужны долговечные, теплые и надежные окна, обращайтесь в компанию Forte. В производстве наших изделий применяются материалы и комплектующие, соответствующие европейским стандартам качества и экологичности: профиль Forte и Ivaper, фурнитура Roto. Отправляйте заявку или звоните, мы на связи!

Конструкция

Главным элементом конструкции противопожарного окна (ПО) служит стеклопакет с применением огнестойкого стекла, способного выдерживать длительное нормируемое по времени тепловое и механическое воздействие, возникающее во время развития пожара в помещениях; эффективно препятствовать проникновению пламени, продуктов горения в защищаемую пожарную секцию (отсек), если оно установлено в противопожарной перегородке, или внешнее пространство – при монтаже в наружной стене, выполняющей такую функцию.

Другими элементами состава конструкции ПО являются:

  • Стальная или армированная алюминиевая рама, выполняющая роль каркаса. Это материал выбран неслучайно, так вес противопожарных окон, складывающийся из металлических частей рамы, наружного профиля с двух сторон, его термостойкого заполнения, не позволяющего быстро прогреваться под воздействием открытого огня, теплового воздействия; многослойного стеклопакета, в зависимости от геометрических размеров окна, может достигать 300 кг. Поэтому вполне понятно, что стальная основа – это практически единственный вариант, выдерживающий такие нагрузки во время транспортировки (установки) готовых изделий.
  • Накладной профиль, как правило, из алюминия и его сплавов, что обусловлено небольшим весом по сравнению со стальным, в то же время высокой прочностью, стойкостью к коррозионному и химическому воздействию.
  • Термически стойкие активные вставки и заполнители профиля.
  • Огнестойкие пены, герметики, как для заполнения пустот при сборке готового изделия в заводских условиях, так и при поэтапном монтаже на месте установки.

Привычных ручек, шпингалетов и другой дверной (оконной) фурнитуры в конструкции ПО найти невозможно, так как это цельная глухая конструкция, не имеющая створок, форточек, фрамуг, иных устройств для открывания, в том числе автоматических приводов, используемых для окон (фонарей) в составе систем дымоудаления.

В потоке навязчивой информации о различной противопожарной продукции в интернете, других СМИ довольно часто можно встретить упоминания о таких изделиях, как противопожарное окно ПВХ. Рассматривать это можно как признание полной некомпетентности рекламодателей, а иногда и производителей; как правило, региональных изготовителей различных видов оконной продукции из отдаленных уголков России, имеющих весьма слабое представление о нормах, правилах ПБ, порядке сертификации.

Противопожарное окно из горючих материалов, а именно к ним относятся все, даже «огнестойкие» пластмассы, созданные путем органического синтеза из продуктов переработки газа и нефти, в том числе поливинилхлорид – это даже не миф, а бред.

Наиболее распространены противопожарные алюминиевые окна, отличающиеся стильным дизайном, меньшим весом, не подверженностью к коррозии, окрашенные в различные цвета, что позволяет использовать их в интерьере помещений зданий общественного назначения более часто, чем противопожарные стальные окна, чаще применяемые для установки в производственных, складских зданиях с различной категорией по взрывопожарной опасности.

Довольно часто рекламируются также противопожарные деревянные окна, но в отличие от дверей такого назначения с использованием каркаса из древесины внутри многослойного «пирога» конструкции с заполнением из огнестойких материалов, с пределом стойкости к огню обычно не выше EI 30; автору не приходилось встречать окна из такого материала, на которые имеется подлинный сертификат ПБ о прохождении серийным изделием огневых испытаний.

Как правило, за такие противопожарные окна выдают (принимают) стальные окна, имеющие отделку шпоном (накладками) из древесины различных пород или декоративное покрытие под этот природный материал, востребованный при отделке помещений практически любого назначения.

ПО так же, как и аналогичные по функционалу двери, выпускаются с так называемым теплым (энергосберегающим) профилем – для установки в наружных противопожарных стенах; с холодным – в перегородках, разделяющих пожарные отсеки на секции.

Вместо вставки из полиамида, создающей термический разрыв между наружным и внутренним металлическим профилем (рамой) оконной конструкции, используются огнестойкие изделия, обладающие высокой теплоизолирующей способностью, например, огнезащитный базальтовый материал.

Смотрите видеоролик об испытании противопожарных окон

Как выбрать оконный переплет

Обвязка – важный элемент оконной системы. Выбирая деталь, учитывается ее цена, назначение, функционал

Эксперты советуют акцентировать внимание на такие моменты:

  • архитектурные особенности строения. В зданиях оконные проемы имеют сложный геометрический рисунок. Чтобы конструкция выполняло свое назначение, необходимо убедиться, что рама встанет в проем. Если окно упирается в фасад здания, его закрепляют в нижней части;
  • предназначение. Оконный переплет бывает глухим и со створками. Для жилых строений рекомендуются модели с форточкой (створками). Они поддерживают микроклимат в квартире. Для промышленных объектов выбирают глухой переплет. Он прочный, имеет долгий срок службы;
  • климатические нюансы местности. В регионах с высоким уровнем влажности не рекомендуется использовать деревянные и стальные конструкции. Под действием воды они деформируются, что снижает эксплуатационные параметры. В местности с низкими температурами предпочтение нужно отдать переплету из ПВХ. Он обеспечит максимальное сохранение тепла в помещении.

Кроме того, выбирая обвязку, необходимо учитывать прочность конструкции. Если на окно оказывается излишняя нагрузка, это приводит к деформациям. В такой ситуации выбирать нужно более прочные конструкции из алюминия, ПВХ или стали.

Для дачного дома из газобетона

Несущие и ненесущие перемычки – вот что определяет габариты, которыми обладает тот или иной проём в конкретном случае. Общие рекомендации при выполнении работ выглядят следующим образом:

  • Самый непростой этап – установка перемычек, обеспечивающих прочность соединений.
  • Длина от 2 метров и более стандартна для опоры любой перемычки, если стена – газобетонная.
  • На следующих этапах обустройство дверного проёма имеет свои особенности.
  • Одну или две перемычки располагают плотно друг к другу, с учётом стеновой толщины.
  • Опору удлиняют до 2,5 метров, если ширина окна -1,2 метра и более.
  • Для окон готовят специальное основание, глубиной минимум от 2,5 см.

Точные размеры окон могут выглядеть следующим образом:

  1. Высота от уровня фундамента – до 750 мм.
  2. Высота самих окон – до 1500 мм.
  3. Ширина – до 1300 мм.
  4. В случае с узкими окнами ширина может уменьшаться до 900 мм.

Способы вычислить массу конструкции

Вес двухкамерного стеклопакета мы уже знаем. Он составляет примерно 20 кг, соответственно, вес однокамерного стеклопакета вполовину меньше и составит 10 кг. Однако это не окончательные параметры; не стоит забывать о раме. Стандартная створка не должна весить больше 60 кг. Этот параметр регламентирован стандартом. Однако производители часто пытаются сделать створки легче для того, чтобы увеличить их срок службы. В среднем показатель снижается до 50 кг.

Чем легче створка, тем дольше она прослужит. Средняя масса двухкамерного стеклопакета с рамой составляет 35 кг на метр конструкции, однокамерного – около 25 кг. Заказывая окно, лучше заранее узнать у производителя, сколько оно будет весить.

Вычислить вес пластиковых окон можно, воспользовавшись следующей формулой: нужно вычислить площадь конструкции, учесть, сколько камер имеет стеклопакет, затем узнать среднюю массу. Высоту умножаем на ширину и умножаем на массу стеклопакета. Если в стеклопакете больше камер, посчитать массу легко, прибавляя уже известный вес; одно стекло – +10 кг.

Вес стеклопакета – более-менее фиксированная величина. Основное отличие заключается в массе рамы, посчитать среднюю массу окна, если оно досталось вам готовым, можно по приведенной формуле.

Чаще всего в оконный профиль устанавливают стеклопакеты однокамерные либо двухкамерные. Самым бюджетным решением является однокамерный. Двухкамерный дороже, но при прочих равных условиях (характеристики стекол, заполнение камер) по ряду эксплуатационных характеристик превосходит однокамерный.

Это более сложная и более массивная конструкция, доступно больше возможностей различных сочетаний элементов, а ее толщина варьируется в более широком диапазоне.

Толщина, ширина и высота

Основными размерами стеклопакета являются ширина, высота и толщина. Последний показатель зависит от того сколько камер будет у пакета, максимальный его размер не может превышать 80 мм. Однокамерный пакет имеет толщину 24 мм, двухкамерный — 42 мм и трехкамерный — 52 мм.

Высота и ширина стеклопакета — выбирается индивидуально, в каждом конкретном случае при проектировании. При этом проектировщики стараются придерживаться типовых размеров, поскольку в этом случае их легче приобрести в торговой сети, а в дальнейшем их проще ремонтировать и при необходимости менять.

Стекол


Для производства пакетов применяют оконные листы прямоугольной формы высшей категорииГОСТ № 111

  • Длина от 0.500 до 2.200 м;
  • ширина от 0.400 до 1.600 м;
  • толщина от 2.0 до 12.0 мм.

Допустимые отклонения для оконного стекла считаются по ширине и длине ±2 мм, по толщине до +0.4 мм. Марка стекла должна быть самой качественной — М1, с наименьшими оптическими искажениями и без структурных дефектов.

Таблица пакетов ПВХ-окон

Они ограничены требованиями ГОСТ по толщине и общему весу конструкции.

Толщина определяется как сумма толщин листа и межстекольного пространства, толщина стекла может быть от 4 до 12 мм, а ширина воздушных каналов от 6 до 16 мм.

Таблица предельных размеров стеклопакетов в зависимости от толщины оконного листа:

ТолщинаШиринаПлощадь
3 мм1500 х 1270 мм 1,60 м2
4 мм2420 x 1300 мм2,86 м2
5 мм3000 x 1750 мм4,00 м2
6 мм3500 x 1980 мм5,88 м2
8 мм3500 x 2000 мм8,75 м2
12мм,3500 x 2700 мм9,45 м2

Формула

Формула стеклопакета — это нормативно принятый код, состоящий из набора цифр и буквенных обозначений, которые характеризуют его комплектацию и характеристики. Цифрами обозначают геометрические размеры стекла и расстояния между ними.

Качественный двухкамерный стеклопакет из листа 5 мм будет иметь такую формулу: 5-12-5-12-5, толщина пакета 29 мм.

Формулы современных стеклопакетов имеют не только цифровые обозначения, но и буквенные, последние обозначают определенные характеристики изделия: М- качество стекла, энергосберегающие характеристики: i, «Low», «Low-e» или «Ar».

Рекомендации по выбору стеклопакета по формульному обозначению:

  • двухкамерный пакет 32 мм с флоат-стеклом М1 4мм: 4М1-10-4М1-10-4М1;
  • однокамерный пакет с энергосберегающим покрытием: 4-16-4i;
  • однокамерный пакет с низкоэмиссионным стеклом «Low» или «Low-e»: 4-16-4Low;
  • двухкамерный пакет с 2-мя энергосберегающими стеклами: 4i-14-4-14-4i;
  • двухкамерный пакет с 2-мя энергосберегающими стеклами и аргоном: 4i-14Ar-4-14Ar-4i;
  • двухкамерный пакет с 2-мя энергосберегающими стеклами, термоизолированной дистанционной рамкой и аргоном: 4i-14TAr-4-14TAr-4i.

Недостатки

К недостаткам остекления с вращающимися створками относится высокая стоимость. Это обосновано применением специальных петель, механизмов для фиксации стеклопакета в любом положении. Здесь иначе устроена система герметизации конструкции в закрытом положении.

Также отмечают отсутствие москитной сетки. Ее технически невозможно установить для поворотных окон. Это вынуждает прибегать к поиску иных решений. То же касается решеток на первых этажах.

Либо возможно будет только микропроветривание, либо придется отказаться от установки дополнительной защиты от воров. Выход останется один — охранная сигнализация, видеонаблюдение.

Стандартные размеры оконных блоков и проемов

Размеры светопрозрачных конструкций квартиры зависят от типа здания, в которое они будут устанавливаться. Стандартом для панельной хрущевки считается максимальная высота проема 1520 мм.

Ширина оконного блока зависит от комнаты, которую планируется остеклять. Проемы кухонных окон и небольших спален в хрущевских домах проектировались шириной 1310 мм с расчетом на установку двустворчатого блока.

Более просторные помещения обустраивались трехстворчатыми окнами шириной 2100 (блок); проем – приблизительно 2150 мм.

В блочных пятиэтажках

В первых пятиэтажных домах, построенных из железобетонных блоков, стандартные проемы существенно отличались друг от друга. Технология частично находилась на стадии развития и в некоторых постройках отличия от стандарта доходили до 15 см. Различны были размеры подоконных плит и оконных блоков, а наиболее распространенным стандартом проема для блочной хрущевки считались окна высотой 1,4 м. Ширина отличалась в зависимости от комнаты:

  • Двустворчатый блок 1,3 м;
  • Трехстворчатый 2,10 м;

В кирпичных пятиэтажках

Здания из кирпича справедливо считаются более качественными и проемы в них не так различаются, как в блочных постройках. Исключения – дома нестандартной конструкции, которые встречаются сравнительно редко. В остальном, есть незначительные различия вертикальных размеров из-за особенностей подоконников.

Стандартные размеры блоков кирпичных пятиэтажек:

  • Высота — не более 150 см;
  • Ширина для кухни и маленькой спальни – 1,45 м;
  • Ширина для большой спальни – 2,05 или 1,75 м.

В девятиэтажках

В большинстве случаев размеры будут одинаковы как для кирпичных, так и для панельных зданий. Несущественные различия могут наблюдаться в зависимости от особенностей геометрии проема, толщины подоконной плиты и штукатурного намета.

Кухонные блоки традиционно выполнены в одном из двух вариантов:

  • Узком – шириной 1160 мм;
  • И стандартном – 1300 мм;

В кухонные проемы устанавливались двустворчатые окна высотой 1400 мм. Горизонтальный размер остекления в остальных комнатах схож с аналогичным для пятиэтажных хрущевок (2,1 м или 1,75 м).

Приблизительная стоимость

На стоимость блока влияют характеристики профиля, стеклопакетов, количество открывающихся створок, используемая фурнитура и технические особенности монтажа. В отечественных климатических условиях оптимально использовать качественный пятикамерный профиль в комбинации с двухкамерными энергосберегающими стеклопакетами. Стоимость подобных вариантов при установке «под ключ» от 6000 р за квадратный метр.

Нестандартные изделия

Конструкции, обладающие индивидуальными характеристиками, могут выполняться в соответствии с пожеланиями заказчика. Такие стеклопакеты не соответствуют стандартным показателям. Сегодня подобные окна наиболее востребованы среди многих пользователей.

Также при выборе размеров изделия стоит учитывать принцип работы конструкции. К примеру, открытие окна может осуществляться поворотом вбок. В этом случае высота конструкции должна превышать ее ширину. Толщина профиля при этом будет равна 70-80 см. Благодаря такому показателю обеспечивается оптимальный температурный режим в помещении.

Когда осуществляется монтаж нестандартной конструкции, необходимо следить, чтобы в размерах кона сохранялись определенные пропорции. Иначе профиль может деформироваться.

Современные технологии производства конструкций из пластика обеспечивают возможности производства изделий любого размера.

Составляющие

Окно — это деталь кровельной либо стеновой конструкции, созданная для зрительного объединения внутреннего пространства с окружающим миром, естественного освещения помещений, вентиляции, защиты от различных раздражителей (влияния шума и атмосферы).

Конструкция состоит из следующих элементов:

  • проема с откосами;
  • блока;
  • системы уплотнения монтажных швов;
  • деталей слива;
  • облицовок.

Конструкция рамы представляет собой сборочную деталь блока, включающую бруски (профили), объединенные между собой с помощью жестких угловых связей: на клее, сварке, шипах, механических связях и прочих. Блок — это конструкция светопрозрачного типа, которая создана для природного освещения в комнате, ее вентиляции и обеспечения защиты против шумовых и атмосферных воздействий.

Блок состоит из определенных сборочных элементов:

  • створчатых деталей и коробки;
  • встроенных комплексов вентиляции.

Помимо этого, он может включать в себя некоторые вспомогательные компоненты: жалюзи, ставни и прочие.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
