Вентиляция фундамента бани

Вентилирование разных помещений бани

Нормы организации воздухообмена несколько отличаются между собой, так как в каждой комнате есть свои особенности температурного и влажностного режима.

Мойка

В углу под полом монтируется стояк. Тогда циркуляция газовых масс будет осуществляться из-за разницы давлений – в моечной и на конце канала, – и воздух вместе с излишками влаги сможет эффективно выходить наружу.

Парилка

Согласно технологии Баста, вентиляция в парной выполняется специалистами согласно следующим правилам:

  • делаются нижние вытяжки;
  • самое большое по диаметру из выходных отверстий располагается как можно дальше от печи;
  • притоки допустимо пускать по потолку, только равномерно по периметру;
  • диаметр каналов рассчитывается из соотношения 24 см2 / 1 м3 помещения.

Тяга будет определяться именно разницей в давлении между обустроенными проемами.

Чердак

Все работы осуществляются при монтаже кровли, под навесом которой (между стеной и обрешеткой) располагаются притоки. Вытяжки нужно сделать на коньке и, в качестве дополнения, на фронтонах.

При этом диаметры отверстий не должны превышать 1/500 общей площади помещения (оптимальная пропорция, на практике могут быть небольшие отклонения), и нужно, чтобы выходные были больше входных на 10-15%.

Воздухообмен подкровельного пространства может быть как естественным, так и принудительным, но в последнем случае потребуются софиты и аэраторы. Первыми обшиваются свесы, вторые устанавливаются на скатах.

Баня в подвале или на цокольном этаже дома

Между утеплителем и стенами профессионалами предусматривается зазор, предотвращающий разрушительное действие конденсата. Вентиляция при этом должна быть принудительной – той же Басту, только дополненной дефлекторами на цоколе и наличием специального осушителя.

Душевая

Если предусмотрена отдельная кабина или панель, рядом с нею необходимо монтировать вытяжку (при условии, что притоки уже есть в смежных комнатах). Такая же ситуация и с выделенным санузлом.

Предбанник

Это соседнее с жаркой парилкой помещение, поэтому из-за разницы температур в нем постоянно образуется конденсат. Чтобы исключить губительное действие влаги, нужно в обязательном порядке обеспечить воздухообмен. Естественной циркуляции будет вполне достаточно, но только при условии регулярного проветривания.

Способ «от деда»

Есть еще интересный, дошедший от наших предков способ проветривания бани, который EsKor, участник нашего портала, увидел в бане «у одного седовласого деда». В этой бане единственным специально сделанным средством вентиляции была отдушина в метре от пола, под полком. В чем смысл такой отдушины? Оказалось, что седовласый дед «освежал» воздух в парилке почти так же, как КочевниК, только заранее готовил ведро с ледяной водой и выливал его на полок или за мгновение до, или сразу после того, как в каменку заряжалась ударная доза воды.

EsKor

Дед пояснил, что холодная вода, которая попадает на пол с полка, тянет к себе пар вниз, а он прихватывает с собой спёртый воздух и улетает в отдушину. Никакой мистики, физика это дело хорошо объясняет.

Холодная вода охлаждает пар, происходит конденсация, понижение давления вызывает усиленный приток воздуха над слоем пара, и пар буквально падает из-под потолка.

Понятно, что этот метод не подойдет для суховоздушных бань и для парилок с глухим полом и отсутствием слива.

Нужно закрывать на зиму или нет

Традиционно большинство жителей частных домов закрывают продухи ленточных фундаментов на зиму. И делают большую ошибку

Согласно правилам, фундаментное проветривание должно быть активным всегда, и зимой это даже более важно, потому что иначе из-за перепада температур подполье покрывается инеем, а потом, когда приходит весна или наступает оттепель, сырость фундамента просто зашкаливает. Кроме того, из почвы, которая не промерзает, продолжает выделяться радон и пар — они беспрепятственно скапливаются в фундаментном пространстве и оказывают на постройку и ее жителей негативное влияние

В качестве аргумента в пользу закрывания отдушин на зиму приводится замерзание хранимых продуктов. Например, перемороженную картошку использовать уже практически невозможно. В таком случае лучше пересмотреть способ хранения, либо организовать утепление места, где лежат запасы.

Иногда продухи закрываются из-за замерзания расположенных под полом труб. Однако в такой ситуации лучше не лишать фундамент вентиляции, а утеплить сами трубы. Если же от сильных холодов при открытых отдушинах сильно замерзает пол, делается холодным, что приводит к увеличению расходов на отопление, то следует позаботиться об утеплении пола. Этот момент часто упускается на этапе строительства, либо к нему подходят недостаточно взвешенно. Для утепления нужно использовать минеральную вату толщиной не менее 20 сантиметров. Тогда не придется тратить огромных средств на обогрев и рисковать образованием грибка, наглухо затыкая отдушины.

Видео описание

В продаже легко найти агрегаты, специально предназначенные для бань и саун – именно такие показаны в этом видео: Необходимо определиться и с мощностью прибора, так как избыточная мощность здесь совершенно не нужна и даже противопоказана. Сделать это легко, зная объем вентилируемого помещения и рекомендуемую для бань кратность воздухообмена, которая равна 5.

Например, для парилки 2х3 м высотой 2,2 м мощность вентилятора рассчитывается так:

2 х 3 х 2,2 х 5 = 66 м3/ч


При желании можно собрать автоматизированную систему с дистанционным управлением Источник nevoton.ru Такие приборы в зависимости от конструкции можно устанавливать прямо в вытяжное отверстие (канальные вентиляторы) или на стену за ним.

Типы вентиляции и их особенности

О том, нужна ли вентиляция в бане, люди задумывались издавна. Даже много веков назад ее посетители чувствовали ухудшение самочувствия из-за угарного газа, который насыщал воздух парной.

Ситуация менялась к лучшему, когда банщики выходили на улицу

Поэтому каждый строитель бани уделял должное внимание попаданию в парную свежего воздуха и выведению углекислого газа из нее. Никаких тяжелых математических расчетов люди не проводили

Устройство вентиляции выглядело так:

  • строительство печи с дымоходом, через который продукты сгорания покидают помещение парной;
  • образование щелей и зазоров между досками и бревнами, через которые чистый свежий воздух проникает в парную, а также между дверным полотном и полом.

Такая вентиляция парилки используется и сегодня. Но ее эффективность намного ниже современных схем естественного и принудительного проветривания. Даже простое, правильно расположенное сквозное приточное окно будет полезнее, чем несколько щелей в стенах или полу. Поэтому нужно отдавать предпочтение уже проверенным, качественным схемам вентиляции.

Естественная схема работает в соответствии с физическими законами. Теплый воздух легче холодного и поэтому он поднимется, располагаясь под потолком. Холодные воздушные потоки выталкивают их снизу, под давлением приточных потоков с улицы.

Чтобы из помещения выводился горячий воздух, следует установить вытяжное окно на противоположной стене от приточного отверстия. Его наличие в некоторых схемах необязательно: качественный воздухообмен может производиться при помощи тяги, которую образовывает труба печи.

Вентиляционная система работает и под механическим воздействием вентиляторов. Установка этих устройств в вытяжной канал позволяет сделать схему независимой от погодных факторов. К тому же принудительная вентиляция намного эффективнее естественной.

Установка вентиляторов в вентиляционные каналы делает систему независимой от условий погоды

Что такое продухи?

Продухи — это небольшие отверстия, проделанные в боковых стенках ленточного фундамента.

Они сквозные, имеют круглую, квадратную или прямоугольную форму.

Закладываются на этапе создания опалубки, или изготавливаются уже после застывания бетона. Раньше приходилось делать полые внутри перемычки из досок, откуда и взялась прямоугольная форма отверстий.

В настоящее время их либо сверлят алмазным сверлом крупного диаметра (100 мм и более), либо закладывают во время сборки опалубки, устанавливая в поперечном направлении пластиковую трубу от канализации диаметром 100 мм или больше.

После заливки трубу рекомендуется оставить в отверстии, они будут выполнять роль гидроизоляции.

Вентиляция в бане: лучшие схемы и профессиональные советы

Качественно обустроенная вентиляция в бане решает две важнейшие задачи:

  1. обеспечение людей необходимым количеством свежего воздуха во время процедур;
  2. быстрое снижение влажности и просушка бани после их завершения.

При этом сохраняется необходимая температура, обеспечиваются комфортные условия, устраняется опасность появления затхлого запаха, грибка, плесени, уменьшается расход топлива. Если не будет организована правильная вентиляция в бане, то ее деревянные конструкции приходят в негодность всего за пару сезонов.

При необходимости вентиляция способна решить проблему быстрой регулировки температуры. В ряде случаев для больных людей или детей требуется ускоренное снижение температуры и ее дальнейшее поддержание на новом уровне.

Может применяться естественный либо принудительный с использованием вентилятора приточно-вытяжной воздухообмен. Естественная вентиляция для бани отличается простотой, отсутствием затрат на электроэнергию, надежностью. Ее особенностью является обязательное наличие отдушин подвода/отвода воздуха с устройством регулирующих заслонок.

Комбинированный вариант использует вентилятор – для интенсификации воздухообмена. Для механической разновидности вентиляции управление производится датчиками влажности и температуры.

Размеры продухов их размещение и численности

Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.

Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.

Расчет продухов

Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.

Вариант 1

Исходные сведения:

Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.

Калькуляция

Рассчитаем площадь всех вентиляционных отверстий:

S=F/400=30/400=0.075м²,

где F — общая площадь подвального пространства.

Узнаем необходимое число продушин:

N=S/P=0,075/0,05=1,5=2шт,

где Р – площадь одного отверстия.

Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.

Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.

Вариант 2

Исходные сведения:

Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.

Калькуляция

Общая площадь вентиляционных отверстий:

S=(9х4+9х4)/100=72/100=0,72м².

В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.

Нужное число продушин:

N1=S/p=0,72/0,05=14,4=15шт.

Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².

Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:

N2=S/р=0,72/0,075=9,6шт=10шт.

Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.

Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.

Как делаются продухи на практике?

Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.

Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.

Организация при строительстве фундамента

Зачем нужны вентиляционные отверстия, мы выяснили. Теперь разберемся, как правильно сделать продухи в фундаменте.

Лучше всего такую работу выполнять при установке опалубочных щитов. Для формирования продух можно воспользоваться отрезками канализационной трубы, подходящими по длине. Алгоритм действий выглядит следующим образом:

  • формируется опалубочная конструкция, устанавливается армирующий каркас;
  • на стенках опалубочных щитов размечают места под установку продух, учитывая расчетные данные;
  • с каждой стороны опалубки устраиваются отверстия сквозного типа, соответствующие сечению продух;
  • подготовленные трубы заворачиваются в рубероидные куски и размещаются в отверстиях, проходя опалубку насквозь;
  • свободное пространство между трубой и опалубочной стенкой заполняется герметиком;
  • чтобы продух не деформировался от веса бетонного раствора, вокруг него рекомендуется устроить небольшой каркас из арматурных прутьев;
  • закончив заливку, следует выждать, чтобы бетон набрал достаточную твердость. Примерно через неделю кусок трубы, с помощью которой формировался продух, можно аккуратно вытащить.

Сколько продухов нужно делать, мы знаем, теперь рассмотрим, как устроить их в фундаменте для деревянного дома.

Схема работ выглядит просто:

  • по существующим правилам определяют количество продух и точки их расположения;
  • в закладном бревне пилой выпиливают отверстия;
  • каждый продух укрепляется каркасом из досок.

Существуют некоторые правила о том, как сделать продухи в готовом фундаменте, которые рекомендуется соблюдать. Отверстия формируют при строительстве фундаментной основы, и сложность процесса зависит от материала, из которого возводится лента. В каждом варианте имеются нюансы.

Бетон

В большинстве случаев выбирается круглая форма. Если используется пластиковая труба, ее следует наполнить песком, чтобы избежать повреждений от массы залитого бетона.

Кирпичная или блочная кладка

Устраивая продухи своими руками, выбирайте для них прямоугольные или квадратные размеры. Организуя проемы, используйте арматуру для устройства каркасов. Кстати, расположенные горизонтально прутья становятся дополнительной опорой для блочного материала.

Ведя кирпичную кладку, продух получают, используя половинки камня.

Где размещать приточные и вытяжные отверстия

Существует несколько простых правил – где размещать приточные и вытяжные отверстия:

  1. приточное (из которого поступает свежесть) должно располагаться внизу, ближе к полу;
  2. вытяжное – размещается вдали от печи, ближе к потолку.

При этом приточный проем желательно располагать около печи, чтобы в холодное время года воздух немного прогревался перед попаданием в парилку.

Высота, на которой размещаются отверстия, составляет около 30 сантиметров: от пола или потолка.

Эффективной будет установка приточных клапанов в фундамент (под полом). Применение клапанной системы или установка дополнительной защитной решетки на проём обезопасит вас от возможного проникновения грызунов. В этом случае пол лучше стелить с небольшими щелями для более свободного доступа кислорода. Если вы хотите гладкий и ровный пол, то можно обойтись специальными вентиляционными окошками, которые можно закрыть декоративными деревянными решетками.

ВАЖНО! При размещении клапана на фундаменте необходимо обеспечить забор свежести с улицы, а не с подпола, иначе вместе с воздухом будут поступать неприятные запахи. К числу распространённых схем размещения относятся:

К числу распространённых схем размещения относятся:

  • для бань с постоянно работающей печью: входное отверстие напротив печи в 30 сантиметрах от пола, а поддувало топки будет играть роль вытяжки;
  • для бань с проливными полами: приточное отверстие в 30 см от пола за топкой, а «отработка» уходит после остывание через щели в полу;
  • расположение обоих отверстий на одной стене: напротив печи, но одно у пола, а второе – у потолка. На выход ставится вентилятор. Оправдано там, где стена с отверстиями обращена к улице.
  • расположение отверстий на одной высоте, но на противоположных стенах (не выводите в одну линию!), аналогично ставится вентилятор. Считается не очень эффективным, поскольку тепло практически сразу будет выходить вовне, да и просушка помещения будет быстрее за счет открытой двери.

Подробнее узнайте про вытяжку в бане в соответствующем материале.

Технические характеристики отсеков

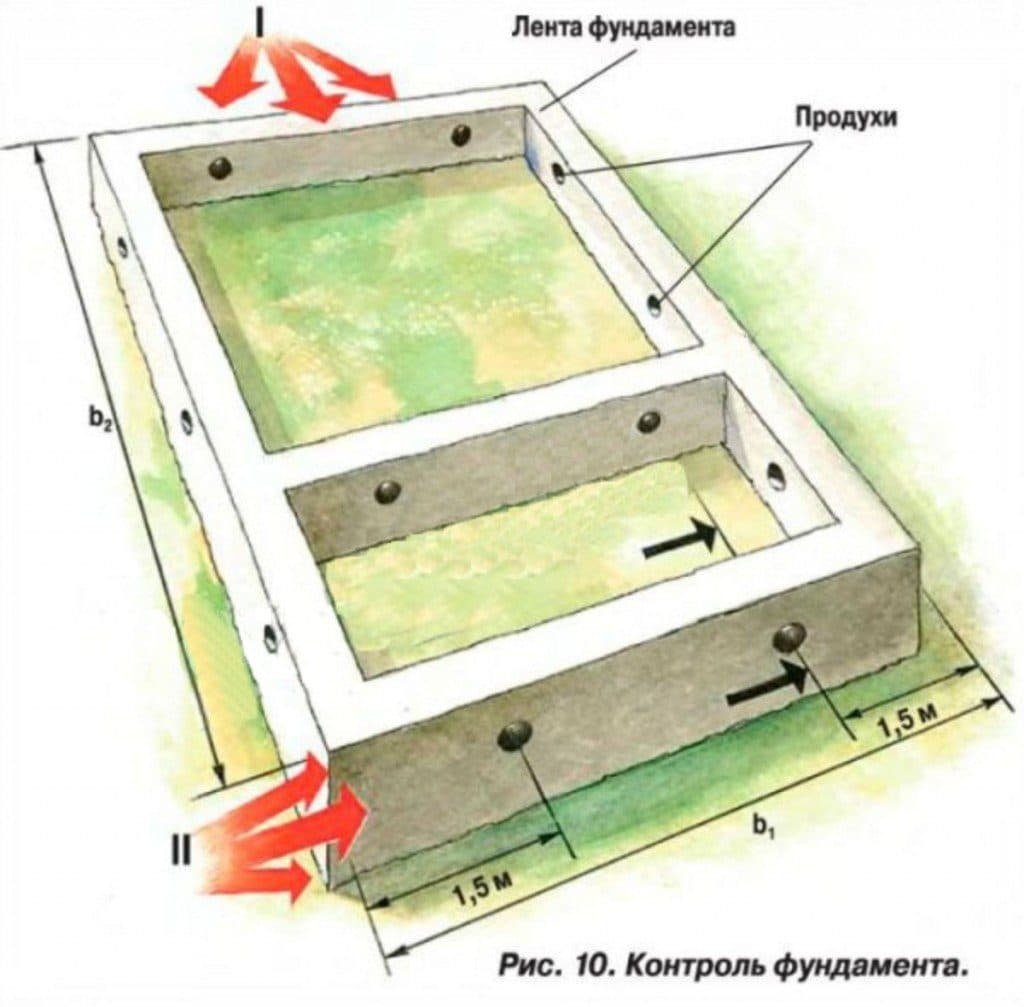

Вентиляционные отверстия в фундаменте обустраиваются в форме круга, квадрата или прямоугольника. Конфигурация во многом определяет эстетику постройки, но основным предназначением конструкции является обеспечение гидроизоляции, предотвращение разрушающего действия грунтовых вод. Каналы в цоколе необходимы при заглубленной и мелкозаглубленной ленте, свайном основании с низким ростверком из бетона. Проектировка и монтаж отдушин во время строительства цоколя, позволяет корректно рассчитать количество и площадь искусственной вентиляционной системы. Продушина в основании подпольного пространства планируется на этапе проектирования жилого здания. Вентиляция в фундаменте препятствует насыщению бетонной смеси влагой, образованию коррозии на арматуре, разрушению конструкции и отделочных материалов.

Параметры продух, выбор места для размещения

Действующие на текущий момент времени строительные нормативы (СНиП 31-01-2003) регламентируют общую площадь вентиляционных отверстий, но не их форму. Собственник здания может исходить из собственных предпочтений, стиля здания, возможности обеспечить правильную геометрическую форму. Единственное обязательное условие: соблюдение необходимой площади вентиляционных каналов.

В соответствии с п. 9.10 СНиП 31-01-2003 общая площадь всех продухов в подвале должна быть не менее 1/400 от площади пола. Рассчитать самостоятельно несложно: для дома 10х10 метров необходимо оборудовать отверстия общей площадью 0,25 кв. метров. Регламентируется и площадь одного отверстия — 0,05 кв. метров и более.

В многоквартирных домах, в частности, в сталинских и хрущевках, чтобы обеспечить необходимую площадь всех вентиляционных каналов, увеличивают их размеры. В частном нет необходимости делать большие окна, достаточно оборудовать несколько небольших отдушин, расположенных на одной горизонтали с разных сторон дома. Сложные вычисления и калькулятор не требуются.

Для размещения продух выбирают место под лентой ниже на 15-20 см. Для невысоких цоколей допускается подземное расположение при наличии приямка и соответствующей защиты от поверхностных вод, ливневых стоков и осадков.

Если подвальное помещение внутри поделено на отдельные блоки, «комнаты», продухи обустраиваются в каждой из них и во внутренних перегородках. В противном случае не будет необходимого сквозняка, уносящего водяную пыль и влажность. Проводя расчет, сколько продухов обустраивать, учитывайте этот момент.

С улицы все отверстия закрываются специальными металлическими решетками с мелкой ячейкой. В противном случае очень скоро придется решать проблемы с устранением плесени и грызунов (крыс и мышей) всех размеров, кошек, насекомых. Сетка из качественной проволоки решает эту проблему раз и навсегда. От пластика лучше отказаться. Грызунов он не испугает.

Вентилирование разных вспомогательных помещений

Остальным комнатам тоже следует иметь собственную циркуляцию.

Чердак

Окна на фронтоне недостаточно, так как пар часто попадает в это пространство и может воздействовать негативно на стропила. Оптимально устроить приток под навесом кровли, а отток – на коньке. Так потоки будут проходить снизу вверх с двух сторон.

Мойка

Для организации воздухообмена чаще всего используется принудительная вентиляция, которая направляет потоки в сторону тамбура.

Цокольный этаж

Владельцы частных домов могут использовать подвал для устройства бани. Это возможно, но требует затрат. Теперь от безопасности и эффективности системы циркуляции зависит целостность всего дома. Уже на этапе проектирования здания нужно предусмотреть расстояние между стенами и утеплителем, иначе на поверхности будет скапливаться конденсат от перепада температур.

Требуется создать принудительное вентилирование, так как естественное нельзя обеспечить из-за невозможности монтажа возле пола (ведь он находится под землей). Мы рекомендуем доверить этот вопрос профессионалам.

Душевая

С учетом того, что в остальных комнатах уже есть приток и отток кислорода, то здесь достаточно только спроектировать продух с вентиляторов в потолке или вверху стены, чтобы неприятные запахи сырости выходили наружу. Также следует поступить, если в банном комплексе есть туалет.

Предбанник

Здесь также следует особенно позаботиться о циркулировании воздушных потоков, так как из-за непосредственной близости к парилке в комнате образуется сильный температурный перепад и конденсат на стенках. Аналогично подойдет приточно-отточный вариант. Можно также устроить окна, которые позволят быстро проветривать.

Целесообразность вентиляции

Влага в замкнутом пространстве подполья преобразуется в конденсат, который в виде пара поступает через перекрытия в дом. Если отдушины в фундаменте отсутствуют, то сырость накапливается на стенах цоколя, в грунте под постройкой, оседает на полах и балках перекрытия.

Особенности продух для домов из дерева

Влажная среда и постоянный плюсовой температурный режим – идеальные условия для размножения грибка и бактерий. Несущие элементы постройки — нижние венцы, под регулярным воздействием воды снижают свои эксплуатационные свойства из-за хрупкой фактуры древесины и подверженности ее гниению. Продухи в фундаменте деревянного дома будут способствовать:

  • повышению эксплуатационного ресурса конструкции до 8 лет;
  • нормализации вентилирования цокольного и подвального пространства;
  • выводу излишней влаги;
  • предотвращению деструкции фундамента;
  • минимизации процента радона.

Вентиляция фундамента деревянного дома с помощью продухов отличается практичностью, экологичностью и низким ценовым диапазоном. Насколько эффективно будет функционировать вытяжная система, зависит от расположения каналов. Оптимальный вариант — сквозной продух. Для создания интенсивных воздушных потоков, естественной циркуляции отверстия размещают параллельно стенам, но противоположно друг другу в равном количестве.

Когда не выполняются отверстия?

Отдушина в фундаменте не предусмотрена в следующих случаях:

  • подвал оборудован вентиляционной системой;
  • вмонтирована вытяжка в напольное покрытие;
  • использование строительных материалов, не препятствующих хорошей аэрации цокольного этажа;
  • применения песка и паронепроницаемого сырья при закладке основания.

Нужны ли продухи в конструкции основания, зависит от наличия которые имеют пустое закрытое пространство между землей и лагами пола, ответ однозначный.

Как сделать продухи в готовом фундаменте

Если заложен только фундамент, на нем устанавливают цокольную стенку с отверстиями – например, кирпичную. В случае, когда стены уже возведены (или еще нет, но наращивать ленту по каким-либо причинам нельзя), продухи вырезают в имеющемся цоколе. Чтобы сделать это качественно и не повредить основание, лучше пригласить профессионалов.


Так делаются продухи в готовом фундаменте

Если выполняете эту работу своими руками:

  • используйте алмазный бур;
  • старайтесь не повредить арматуру ленты;
  • в готовое отверстие поместите усиливающий каркас, т.к. проделанное отверстие понизит несущую способность цоколя.
