Монтаж стропильной системы для односкатной крыши

Инструкция по выполнению работ

Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:

• для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
• на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
• сечение стоек, подкосов и прогонов – 10 х 5 см;
• обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.

Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.

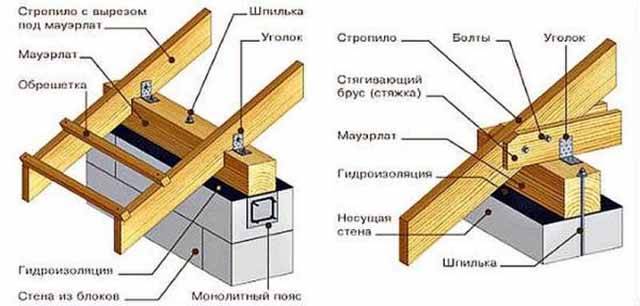

Укладка мауэрлата

Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.

Технология укладки мауэрлата на стены из разных материалов выглядит так:

1. В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
2. Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
3. В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.

Монтаж стропил пошагово

Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.

Дальше действуйте в таком порядке:

1. Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
2. Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
3. Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
4. Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.

Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:

Обрешетка и финишное покрытие

Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).

Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:

• под металлочерепицу – 35 см;
• для профнастила и шифера – 50—60 см;
• под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.

Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.

Технология устройства

Монтаж стропильной системы разобьем на четыре шага:

Этапы строительства односкатной стропильной системы

Далее пошагово рассмотрим весь процесс строительства.

Подготовка материалов

Для монтажа стропильной системы подготовьте такие материалы:

• Брус сечением не менее 5х10 см;
• Доски 40х150 мм;
• Бруски 50х30 мм;
• Рубероид;
• Битумная мастика;
• Гидроизоляционная пленка;
• Анкера;
• Шурупы и стальные уголки.

Касаться расчета материалов не будем, так как сделать это вы сможете самостоятельно, когда ознакомитесь с технологией монтажа.

Устанавливаем брус-основу

Прежде чем приступить к сборке конструкции, необходимо установить основу стропильной системы, т.е. мауэрлат. Эта процедура выполняется так:

Иллюстрации	Действия
	Гидроизоляция: Обработайте поверхность стен битумной мастикой; Уложите поверх битумной мастики слой рубероида, не дожидаясь ее высыхания.
	Укладка мауэрлата на стены: Подготовьте брус 5х10 см – обрежьте его по длине стен; Уложите брус на стену; Если стены не имеют закладных для крепления мауэрлата, просверлите сквозь него отверстия и закрепите анкерами. Если закладные имеются, просверлите отверстия в брусе в соответствии с расположением крепежей; Стяните угловые стыки бруса стальными уголками и шурупами.
	Крепление мауэрлата к вертикальной плоскости. У пристройки несущих стен максимум три, поэтому необходимо закрепить брус на стене основного строения. Делается это так: Прочерчивается уровень, на котором будет располагаться брус; Брус прикладывается к стене и просверливаются отверстия с шагом сантиметров 30; Далее осуществляется крепление бруса к стене анкерами. Можно воспользоваться и обычными дюбель-гвоздями, но расположить их нужно чаще – на расстоянии не более 20 см.

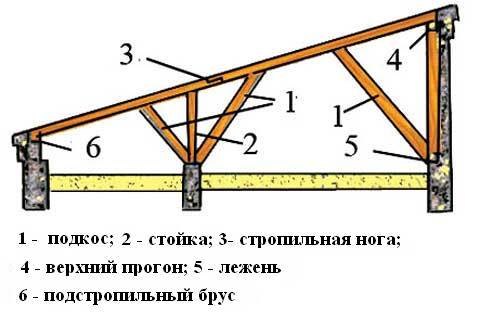

Схема с вариантами устройства стропильной системы

Сборка стропильной системы

Прежде всего отмечу, что устройство односкатной стропильной системы во многом зависит от длины стропильных ног, т.е. от расстояния между несущими стенами. Поэтому вначале ознакомимся с возможными вариантами:

• До 4,5-5 м. Конструкция не имеет никаких дополнительных элементов, т.е. стропила укладываются на мауэрлат противоположных стен. Единственное, если стены имеют одинаковую высоту, для обеспечения необходимого угла наклона под стропильными ногами устанавливаются стойки, на которые укладывается прогон;
• 5-6 м. В этом случае верхняя часть стропильной ноги подпирается укосом, который упирается в стену. При этом для монтажа укоса к стене крепится брус. Угол расположения укоса должен находиться с пределах 45-53 градусов;
• Более 6 м. При такой длине пролета под кровлей устанавливаются балки перекрытия. При этом стропильные ноги подпираются стойками и укосами, которые в свою очередь опираются на балки перекрытия.

Надо сказать, что последний вариант в плане реализации, достаточно сложный. Поэтому при длине пролета более 6 м целесообразней выполнить двускатную крышу.

Установка стропильной системы осуществляется следующим образом:

Иллюстрации	Действия

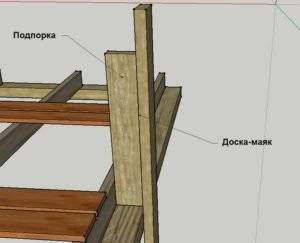

	Установка стоек. Если стены строения имеют одинаковую высоту, монтаж односкатной конструкции начинается с установки опорной конструкции: Выровняйте первую опору в вертикальной плоскости; Закрепите опору на мауэрлате уголками и шурупами; Точно так же установите остальные опоры; Свяжите все стойки прогоном (балкой).Опоры устанавливаются под каждое стропило, поэтому шаг установки зависит от расположения стропил.
	Укладка стропил: Стропильные ноги нужно немного углубить в мауэрлате и прогоне. Для этого в них делаются пазы под стропила глубиной миллиметров на 10 под определенным углов, повторяющим угол наклона ската. Чтобы выполнить пазы, сделайте несколько пропилов ножовкой, после чего удалите лишнее дерево стамеской.Учтите, что ответные пазы должны располагаться на одной линии, перпендикулярной мауэрлату, так как от них зависит расположение стропил; Вставьте стропила в пазы и зафиксируйте стальными уголками;
	Установка дополнительных элементов. Если пролет большой, закрепите опоры или подкосы, о которых я говорил выше. Сделать их можно из тех же досок, из которых выполнены стропила. Для крепления этих деталей используйте стальные пластины и шурупы.
	Монтаж торцевой доски. Свяжите торцы всех досок торцевой доской.

На этом стропильная система готова. Теперь осталось выполнить гидроизоляцию крыши и монтаж кровельного материала. Так как эта операция выполняется по стандартной схеме, которую я неоднократно описывал на страницах нашего портала, повторяться не буду.

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

• Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
• Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции –
• Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
• При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

• Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
• Односкатные крыши, как правило, делаются с небольшим уклоном, до 25?30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

Еще о4ин недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Как возводится стропильная система односкатной крыши — пошаговая схема

Шаг 1: Монтаж несущего бруса

На протяженные стены здания – которые послужат опорой для стропильной конструкции – необходимо уложить массивный брус, называемый мауэрлатным. Имеется прямая зависимость от угла наклона стропил: чем он круче, тем более массивным должен быть мауэрлат. Для обычной и металлизированной черепицы в качестве кровельной отделки требуется несущий брусок размерами от 100×100 мм. Бывают стропильные конструкции из брусьев сечением 200х200 мм и больше. Для профнастила допускается использование мауэрлатного бруса от 80х80 мм.

Несущий брус тщательно остругивается (еще лучше сразу купить качественный, ровный и сухой мауэрлат) и пропитывается антисептиком. По всему торцу несущей стены укладывается рубероид, потом на него монтируют сам брус. Монтаж выполняют строго по уровню, с помощью длинных (от 200 мм) анкерных болтов, с шагом в 80-100 см между болтами. Точно уложенный и прочно закрепленный на несущей стене мауэрлатный брус – основа для качественной кровли.

Шаг 2: Обработка несущего бруса и стропильных заготовок

Вылет стропильной доски над свесом крыши планируется на уровне 30-40 см с каждой стороны, в зависимости от угла наклона (чем круче угол, тем меньше вылет с нижней стороны кровли и больше с верхней). Для металлочерепицы и профнастила оптимален шаг между стропилами в 120 см. Если ширина кровли превышает 6 метров, то этот шаг уменьшают до 1 метра.

Стропильную доску необходимо врезать в закрепленный мауэрлат для монолитной прочности деревянной конструкции

Крайне важно выполнить все врезки одинаковыми, сохранив единство несущей поверхности под листовые кровельные материалы. Делается это так: выпиливаются врезки идентичных размеров, слегка превышающие ширину стропильной доски

Можно отметить точные места и размеры надпилов на мауэрлате сразу по всей его длине. Лучше действовать ручной ножовкой для точности движений, чем применять электролобзик или иной механизированный инструмент для скорости работы. Наклон вырезов должен точно соответствовать углу кровельного ската. Древесина в пазах между вырезами удаляется посредством широкой стамески и аккуратных ударов молотка.

Шаг 3: Монтаж стропил собственной персоной

Отпиленные и обработанные антисептиком стропила укладываются с двух сторон кровли в крайние пазы. Между этими досками натягивается несколько бечевок. Оценивается постоянство наклона полученной «бечевочной плоскости» и только потом крепится пара крайних стропил.

Крепеж выполняют длинными плотницкими гвоздями с широкими шляпками, один или два на каждый стык. Последующие стропильные ноги укладывают с ориентировкой на протянутые бечевки и прибивают аналогично. При значительных размерах пролета под середину стропил монтируют дополнительные опоры либо треугольные откосы по углам. После чего можно переходить к монтажу обрешетки для теплоизоляции и укладке самой кровли.

Уход за конструкцией односкатной крыши

Для того чтобы ваша односкатная кровля прослужила вам как можно дольше, а также могла похвастаться привлекательным внешним видом, высоким уровнем гидро- и теплоизоляции, другими эксплуатационными характеристиками, необходимо время от времени выполнять следующие действия:

• осмотр стропильной системы на предмет поврежденных влагой или паразитами частей. Если часть стропил пострадала от избыточной влажности, грызунов или других неблагоприятных воздействий, то ее необходимо как можно скорее заменить или как минимум обработать специальными составами. Обработка антисептиками имеет смысл только на начальной стадии поражения, а в особо запущенных случаях вам придется полностью менять стропильную систему, разобрав для этого крышу. Чтобы не допустить подобной крайности, профилактический осмотр нужно выполнять регулярно;
• периодическая уборка мусора со ската кровли. Скапливаясь, он не только увеличивает нагрузку на конструкцию, но и затрудняет сход снега в зимний период. Если своевременно не чистить кровлю от веток и другого мусора, покрытие рискует провалиться;

Закрытая беседка с односкатным типом кровли, построенная на склоне

замена прохудившихся листов кровельного материала. Если речь идет о черепице или шифере, вы легко можете заменить лишь небольшую часть кровли, чтобы восстановить ее целостность. Учтите, что если кровля местами провалилась, скорее всего, вам придется менять не только верхний слой, но и обрешетку с изоляционными слоями. В противном случае вы рискуете получить значительное ухудшение тепло- и гидроизоляционных свойств всей конструкции.

Помните, что при должном уходе односкатная крыша прослужит максимально долго вне зависимости от вашего региона или типа выбранного кровельного покрытия. Главное, не экономить на строительных материалах, и тогда конструкция на протяжении длительного времени будет радовать вас привлекательным внешним видом и отличными эксплуатационными характеристиками.

Особенности конструкции крыши односкатной ↑

Как и крыша любой конструкции, односкатная крыша состоит из кровли, ее наружного покрытия, наклонных стропил, поддерживающих всю конструкцию, и обрешетки или настила между ними.

Сама стропильная система включает в себя такие дополнительные элементы, как, скажем, стойки, ригели, распорки, подкосы и прочее. При перекрытии больших пролетов они придают стропильной системе необходимую жесткость стропильной системе.

Уклон крыши ↑

Устройство односкатной крыши, действительно, довольно простое. Единственным относительно сложным, но принципиальным моментом, является расчет правильного угла наклона. При его расчете за основу принимают — кровельный материал, точнее, его способность выдерживать нагрузки, и климатические условия.

Если угол наклона будет небольшой, то, скажем, профлисты или оцинковка могут прогнуться, не выдержав тяжести снега. Для материалов типа металлочерепицы или шифера наименьший угол наклона зависит от способа стыковки и крепления, полностью исключающего возможность проникновения талой и дождевой воды под покрытие.

Что же касается климатических условий, то, к примеру, если строение находится в зоне с обильными осадками, то угол наклона делают круче и, наоборот. Каждая климатическая зона имеет для односкатки свой, наиболее подходящий, нормативный угол наклона. В средней полосе страны – это 20-30°, для регионов с обильными зимними осадками – 45°. Понятно, чем крыша круче, тем больше на ее уходит материала.

Стропила — простой односкатной крыши ↑

Фактически односкатная крыша опирается на разновысокие стены. Имея значения ширины дома и угла наклона можно легко посчитать, чему равен перепад их высот. Для этого ширину дома умножают на тангенс угла наклона.

Чтобы обеспечить равномерную передачу нагрузки на стены устанавливают мауэрлаты – направляющие балки (не менее 10х10). Их обязательно необходимо скреплять со стенами, чтобы крышу не подняло ветром. К примеру, в случае каменных стен используют анкерные болты, которые заранее бетонированы в стену.

https://youtube.com/watch?v=4rJr_c0NZeM

Нижними концами стропила должны упираться на мауэрлаты. Под них вырубают специальные гнезда и крепят к мауэрлатам при помощи шиферных гвоздей.

Деревянные и кирпичные стены должны, как правило, заканчиваться карнизом . Если длины стропильных ног недостаточно, чтобы выйти за пределы стен, то их удлиняют, прибивая к каждому концу обрезки досок ( их называют еще кобылками ).

Обрешетка ↑

Устройство односкатной крыши предполагает обустройство обрешетки по устроенным стропилам – дощатого настила, который в зависимости от вида материала кровли может быть сплошным или в разрядку.

В обрешетке не должно быть ни гнилых, ни кривых досок. Настил не должен прогибаться по весом человека, иметь бугров и провесов. Стыки досок на стропилах необходимо расположить в шахматном порядке.

Свес крыши ↑

Карнизы не только украшают фасад, но и образуют свес крыши, выполняющий защитную функцию. Чтобы предохранить стены дома от различных атмосферных осадков, свес устраивают шириной в 60-70 см. К тому же вода, стекая с крыши, в этом случае падает от фундамента на на значительном расстоянии, и отмостки дома оказываются защищенными от дополнительного увлажнения.

Особого внимания требует вершина односкатной крыши. Ее необходимо по всей длине обить полоской достаточной ширины из кровельной или оцинкованной стали.
