Разновидности подставочных профилей для окон ПВХ и способы монтажа

Подставочный профиль для ПВХ окон

Архитектура большинства зданий способствует поднятию ветрового потока вверх, в результате наибольшее давление скапливается под отливом (внешним подоконником), что приводит к нарушению целостности фасада, снижению уровня герметичности, формированию мостиков холода.

Эксперты рекомендуют обратить особое внимание на зону под оконной рамой — между внутренним и внешним подоконником. В этом месте очень часто происходит продувание, когда происходит нагнетание потока воздуха под внешним подоконником

Во избежание этого в процессе монтажа рекомендуется использовать специальные дополнительные профили.

Варианты установки окон-ПВХ

Существует два варианта монтажа пластиковых окон:

• с разборкой окна до мелочей;
• без разборки окна.

Без каких-либо знаний можно сказать, что второй способ будет проще, но его использование ограничивается требованиями ГОСТ.

Технология установки пластикового окна с разборкой

Требование ГОСТ гласят о том, что разборной метод необходимо использовать в случаях установки окна с большими габаритами и на значительной высоте. Заключается этот способ в том, чтобы придать повышенную прочность в местах крепления рамы и стен. Рассмотрим элементы, на которые разбирается пластиковое окно.

При использовании этого метода цельная конструкция разбирается таким образом:

• Первым делом необходимо отставить в сторону стеклопакеты, штапики и створки, Раму в свою очередь необходимо прикрепить к стене. При этом необходимо помнить, что чем больше будет рама, тем длиннее будут анкеры, а расстояние между ними должно быть, наоборот, меньше. Если взять средний размер между анкерами, то он должен составлять около полуметра.
• После того как рама будет качественно прикреплена к стене, можно переходить к крепежу элементов, которые были сняты до установки рамы. После их установки на свои места, останется только прикрепить отлив и откосы. Отлив лучше всего подсоединить к подставочному профилю.

Установка пластикового окна без разборки

акая установка рассчитана на те модели окон, которые не превышают 2 метров по высоте, а здание, где будет оно устанавливаться не больше 12 этажей. Самым большим достоинством этой установки будет то, что окно не нужно разбирать, а это уменьшит риск неправильного монтажа, таких элементов как штапики или стеклопакеты.

Этапы монтажа окна-ПВХ без разборки:

1. В случае необходимости нужно произвести демонтаж старого окна.

2. Далее устанавливается блок пластикового окна на специальные бруски-чопики. Затем выравниваем окно по вертикальному, горизонтальному уровню и, воспользовавшись клиньями из бруска, фиксируем систему в стеновом проеме.

3. Закрепляем оконный блок с помощью крепежных элементов. Они также должны соответствовать требованиям ГОСТ 30971-2002 Приложение Б.

4. Создаем внутренний монтажный шов, который защитит конструкцию от избыточной влаги, что содержится в квартире.

5. Запениваем монтажный шов.

6. Закрываем шов эластичной лентой. Затем прикручиваем стартовый профиль, чтобы установить откосы.

7. Вырезаем по заданным параметрам откосы и устанавливаем их в стартовый профиль.

8. На этом установка пластикового окна завершается. Мы рассмотрели монтаж окна ПВХ по ГОСТу с пароизоляцией монтажного шва внутри квартиры.

Мелочи, которые требуют особого внимания

Проводить монтаж пластикового окна без разборки необходимо лишь при закрытых створках. Если сказать это простыми словами, то регулировку фурнитуры нужно производить до установки окна.

Не стоит пренебрегать подставочным профилем! Без него возрастает риск появления холодного мостика. Также на это влияет неправильно выставленное окно.

Если производится установка разборного окна, то свое внимание необходимо сконцентрировать на сборку штапиков и их крепление. А именно, при изъятии штапика стеклопакет можно будет легко выдавить, поэтому при сборке нужно следить за тем, чтобы штапики были плотно установлены как с наружной, так и с внутренней стороны

Способы монтажа

Существует 2 способа установки:

1. Сначала профиль, затем рама.
2. Параллельная установка.

Следует отметить, что независимо от выбранного способа установки, подставочник обязательно должен фиксироваться. Для этого могут использоваться болты или другие типы надежных крепежных элементов. Если говорить непосредственно о закреплении подставочника и рамной конструкции, то для этого производитель предусматривает специальные замочные пазы, которыми комплектуются все изделия. Они присутствуют и на отдельных компонентах, например, что поставляются на рынок для выполнения ремонтных работ, замены, повышения качества и т.д.

Первый способ преимущественно используют новички. Опытные специалисты, которые давно занимаются установкой оконных конструкций, почти никогда им не пользуются. Первый способ занимает дольше времени, но здесь просматривается четкая последовательность действий. Поэтому техника больше подойдет новичкам. Ее также используют люди, решившие самостоятельно заняться установкой.

Второй способ быстрее, здесь все действия выполняются примерно одновременно и параллельно друг другу. Учитывая сложность работы, техника используется только профессионалами.

Какие функции выполняют подставочные элементы

Подставочный профиль для окон также может называться базовым, и он при всей своей технологической простоте удивляет количеством выполняемых функций:

• предохраняет окно от повреждений в процессе транспортировки изделия к месту установки – в этом случае базовый профиль служит одновременно и амортизатором, и дополнительной прокладкой между различными поверхностями и оконной рамой;
• устраняет «мостики холода» в нижней зоне проема – подставочный профиль с полыми внутренними камерами существенно замедляет процессы теплопередачи между остывшими стенами и окном;
• позволяет эстетично установить наружный подоконник – при его монтаже базовый подставочный элемент дает возможность аккуратно завести полотно непосредственно под рамный профиль;
• обеспечивает герметичность и исключает продувание окна снизу – стыковочный шов между рамой и подставочным профилем не пропускает воздух и воду, благодаря чему в этой зоне предельно снижается вероятность выпадения конденсата и появления грибка с плесенью;
• исключает возможность перекосов конструкции – наличие сплошной базовой детали в нижней зоне переплета придает всему окну дополнительную устойчивость;
• позволяет компенсировать незначительную усадку – в этом случае полая изнутри пластиковая деталь выполняет амортизирующую функцию;
• является основой для надежной фиксации нижнего отлива – благодаря этому обеспечивается целостность основного рамного профиля.

Кроме всего перечисленного, подставочный профиль для окон ПВХ позволяет практически идеально точно выставить конструкцию по уровню. Благодаря этому удается добиться корректной работы фурнитуры в течение длительного срока, поскольку отсутствие перекосов позволяет долго не регулировать механизмы открывания. Некоторые производители включают эти элементы в смету, но не устанавливают, поэтому после доставки окон рекомендуется проверять окна на наличие подставочных профилей. Сделать это очень просто – снизу рамы должен присутствовать дополнительный элемент, который уже основного профиля.

Способы монтажа нащельников

Многие компании, занимающиеся производством и установкой пластиковых окон, предоставляют услугу «окно под ключ». В неё входит весь комплекс сопутствующих работ, включая монтаж откосов, подоконников и нащельников. Если же вы решили сэкономить, то вполне можете произвести косметическую отделку окон самостоятельно. Установка притворных планок не представляет особого труда, поэтому смонтировать можно своими руками, без привлечения специалистов.

Все нащельники выпускаются в двух вариантах крепежа — с уже нанесённым на них самоклеящимся составом, или без такового. В первом случае они просто освобождаются от защитной плёнки, нанесённой на клеевую основу, и приклеиваются к оконному блоку. Во втором случае для крепежа используют либо жидкие гвозди, либо саморезы. Кроме того, особенности процесса монтажа зависят от материала изготовления, конструкции и прочих нюансов.

Подготовка к работе

Прежде, чем приступать к работе, следует подготовить необходимые инструменты:

• Рулетка.
• Карандаш или маркер.
• Стусло для обрезки стыков.
• Инструмент для обрезки. Подбирается в зависимости от материала изготовления нащельников — электролобзик, болгарка, пилка по металлу, строительный нож и т.д.
• Крепёжный инструмент и расходные материалы: пистолет для нанесения жидких гвоздей и монтажный клей, либо шуруповёрт и саморезы.

Далее очищаем раму от всех видов загрязнений — отмываем от пыли и грязи, убираем остатки монтажной пены. После этого можно приступать к установке притворных планок.

Монтаж пластиковых нащельников

Притворные планки, изготовленные из полимерных материалов, обычно крепятся при помощи клея. Это может быть самоклеящаяся полоска, наносимая на доборный элемент ещё на фабрике, в процессе его производства. Перед тем, как приступить к приклеиванию, отмеряется нужная длина нащельника. Его стыки при помощи стусла отпиливаются под углом 45о. Плоские пластиковые планки можно, в принципе, стыковать и под прямым углом, но вариант с 45-градусным стыком смотрится более эстетично.

Далее снимаем с внутренней поверхности нащельника защитную плёнку, нанесённую на клеевую основу.

Если имеем дело с гибкой полосой, то удалять защиту нужно постепенно, немедленно приклеивая освобождённую от неё поверхность к оконному блоку.

При наклеивании жёсткой планки, защитная плёнка удаляется сразу вся, после чего нащельник устанавливается на раму.

При работе с пластиковыми планками, на которых отсутствует самоклеящийся слой, монтаж производится на жидкие гвозди.

Клей при помощи пистолета наносится тонкой полоской на внутреннюю поверхность нащельника вдоль всей его длины. После этого планка крепко прижимается к окну, а выступившие наружу излишки клея немедленно удаляются сухой тряпкой. Монтаж пластиковых планок, из-за особенностей материала, рекомендуется производить только при плюсовых температурах, желательно выше +5оС.

Установка металлических нащельников

Металлические нащельники выпускаются без предварительно нанесённой клеевой основы. Их монтаж чаще всего осуществляется при помощи саморезов. Шаг между ними, для лучшей фиксации планки, не должен быть более 30 см.

Реже металлические нащельники приклеивают к оконной раме при помощи монтажного клея. С клеем, во избежание его замерзания, нужно работать только при положительных температурах окружающего воздуха. Стыки планок, для лучшей герметизации устанавливаются внахлёст, и тщательно заделываются влагоотталкивающим герметиком.

Монтаж деревянных планок

Установка нащельников, изготовленных из массива древесины, занимает больше всего времени из-за особенностей материала. Как и в случае с металлическими доборными элементами, изделия из дерева допускается крепить либо на саморезы, либо на монтажный клей. Края деревянных нащельников размечаются по стуслу и обрезается под углом 45о. В противном случае стык планок, особенно треугольных в сечении, будет смотреться некрасиво.

Перед нанесением клея, внутренняя поверхность планки и оконная рама очищаются от пыли и загрязнений. При креплении на саморезы, тонкая древесная планка может растрескаться. Во избежание этого рекомендуется в намеченных местах, с интервалом в 25-35 см просверлить отверстия небольшого диаметра. И только после этого планка прикрепляется к оконному блоку при помощи саморезов.

Разновидности подставочных профилей для окон ПВХ и способы монтажа

Это профильная планка из плотного поливинилхлорида, разделенная внутри на две и более камеры. Крепится данный элемент к нижнему торцу оконного блока и выступает в качестве своеобразной прокладки между рамой и проемом. Материал, используемый для изготовления, не так привлекателен эстетически, как пластик створок, но намного устойчивее к механическим и температурным воздействиям.

1. Для чего нужен подставочный профиль
2. Разновидности и характеристики
3. Лучшие производители
4. Способы монтажа
5. Первый способ
6. Второй способ
7. Выводы

Для чего нужен подставочный профиль

При монтаже пластикового окна подоконник и наружный водоотлив крепятся именно к подставочному профилю, разумеется, если на нем не сэкономили и он установлен снизу блока. Прикрутить отлив можно и непосредственно к уличной части рамы. Подобная установка нарушает герметичность окна, существенно уменьшая его энергосберегающие характеристики. К тому же подобный монтаж не в состоянии обеспечить плотного примыкания между рамой и отливом из-за чего вода будет попадать в низ проема. Качественная установка подоконника также возможна только с подставочным профилем, без него в местах стыка со временем появятся щели, требующие дополнительной герметизации.

Не менее важная функция подставочной рейки — дополнительная термоизоляция нижнего монтажного шва. Конструктивно профиль разделен на несколько камер, что уменьшает общие теплопотери конструкции, кроме того существуют модели, камеры которых заполнены специальным пенистым полимером с низкой теплопроводностью.

Подставочный профиль обеспечивает дополнительную жесткость, сохраняя правильную геометрию оконного блока. С его помощью конструкцию гораздо проще поставить по уровню, не опасаясь за его нарушение со временем. Это, в свою очередь, залог исправной работы фурнитуры, которая будет функционировать гораздо дольше, если конструкция стоит без перекосов.

Подробный разбор теплых подставочных профилей:

Разновидности и характеристики

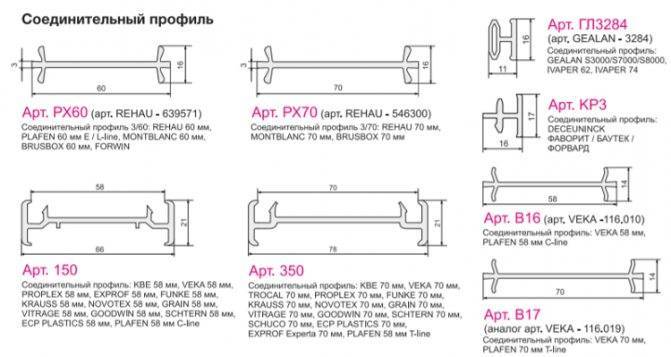

Основные различия заключаются в размерах поперечного сечения, количестве камер, их наполнении (или отсутствие такового), толщине наружных стенок и внутренних перегородок между секциями. Кроме того, есть отличия в совместимости с профильными системами разных производителей.

Основные характеристики подставочного профиля:

• Длина планки, как и у рамных аналогов, составляет 6-6,5м.
• Ширина в зависимости от модели колеблется от 2 до 10 см.
• Минимальное количество камер, расположенных горизонтально, – 1; максимальное – 5.
• Толщина наружной стенки не фиксирована, но не может быть меньше 2 мм.
• Внутренние перегородки – около 1 мм.

Двухкамерные изделия применяются в основном для обустройства холодного остекления, что для окон явление сравнительно редкое. Есть модели с вертикальным расположением камер (одна над другой), теплоизоляция такого профиля минимальна. Варианты с пятью изолированными секциями отличаются лучшими энергосберегающими характеристиками, особенно если часть камер заполнена термоизоляционным полимером (обычно экструдированный пенополистирол).

Высокие сборные модификации (10 см и больше) имеют как горизонтальные, так и вертикальные секции, часть которых может быть усилена армирующими элементами. В таких системах предусмотрены специальные соединительные элементы для сращивания по высоте, что позволяет их собирать на герметик без дополнительного крепежа.

Вверху подставочной рейки, в той части, которая соприкасается с рамой, имеется место для дополнительного размещения какого-либо утеплителя или герметика (чаще всего этот промежуток заполняют монтажной пеной).

Также часто используют ПСУЛ ленту

Описанные выше варианты, предназначены для установки внутри конструкции и не видны после финишной отделки. Однако есть ряд моделей, которые помимо выполнения опорных и усиливающих функций, могут полностью заменить элементы металлопластикового окна. Компания Rehau, например, производит подставочный профиль (108 561860), полностью заменяющий наружный водоотлив. Его применение возможно, если выступающей части отлива в 56 мм будет достаточно.

Лучшие производители

Оконные профильные системы от крупных изготовителей, как правило, комплектуются подставочным профилем.

Их отдельное приобретение может потребоваться если:

• Комплектный профиль не подходит или не устраивает заказчика по своим характеристикам (отсутствие теплоизоляционного наполнителя, количество камер).
• В случае утери (с отечественными монтажниками случается довольно часто) или поломки;

Подставочный профиль для ПВХ окон

Эксперты рекомендуют обратить особое внимание на зону под оконной рамой — между внутренним и внешним подоконником. В этом месте очень часто происходит продувание, когда происходит нагнетание потока воздуха под внешним подоконником

Во избежание этого в процессе монтажа рекомендуется использовать специальные дополнительные профили.

Что такое подставочный профиль для ПВХ окон

Подставочный профиль представляет собой профилированную планку, назначение которой заключается в креплении внешнего и внутреннего подоконника. Он изготавливается способом экструзии, в процессе которого ему задается определенные сечение и форма. Подставочный профиль для пвх окон является важным элементом при теплом монтаже окон, специально сформированная поверхность обеспечивает более надежное крепление подоконника.

Планка обеспечивает поддержку оконного разъема по всей длине нижнего края рамы, при этом он плотно прилегает к изоляционному слою (полиуретановой пене, пароизоляционной ленте, паропроницаемой ленте).

На рынке представлен большой выбор дополнительных профилей, система отлично подойдет для всех типов подоконников. При монтаже внешних алюминиевых или стальных подоконников рекомендуется использовать вариант со специальной «шапкой», что значительно упростит установку, а также обеспечит защиту от затекающей воды. Данный вариант идеально подходит при использовании нижнего водоотвода.

Материал изготовления профиля отличается термостойкостью, прочностью, водоустойчивостью, что обеспечивает продолжительный срок эксплуатации, защищает от образования изломов и трещин.

Назначение подставочного профиля для ПВХ окон

• Избежание проблем при доставке — планка позволяет защитить основную конструкцию от царапин и грязи на земле, так как грузчики не могут все время держать ее на весу.
• Упрощение монтажа водоотливов и подоконников, отсутствие необходимости в сверлении дополнительных отверстий в основном профиле, которое не только испортило бы его внешний виды, но и способствовало созданию мостиков холода между помещением и улицей. Технология установки металлопластиковых окон также не позволяет сверлить лишние отверстия, так как это может послужить причиной растрескивания конструкции.
• Обеспечение дополнительной теплоизоляции, так как при установке окна неизбежно образование монтажного шва (монтажной пены для устранения мостиков холода в данном случае недостаточно).
• Обеспечение правильного выставления окна по уровню, что способствует легкому открыванию створок и надежной работе фурнитуры.

Размеры подставочного профиля

Размеры подставочного профиля могут отличаться в зависимости от производителя, ширина варьируется в пределах 2 – 4 см , высота 2-3 см, длина составляет 6 м.

Требования к подставочному профилю

Минимальная толщина стенок дополнительного профиля должна быть не менее 2 мм, что обеспечит необходимый уровень теплоизоляции нижней части профиля. Важную роль играет также количество камер, их должно быть, как минимум, 2.

При потере дополнительного профиля монтаж подоконника и отливов непосредственно к раме недопустим, проблемы могут появиться уже на этапе установки окна. Длина профиля должна быть равна длине рамы.

Монтаж подставочного профиля

В процессе монтаж подоконного профиля в помещениях с установленной теплоизоляцией следует обращать внимание на термоизоляционные плиты, точность их отрезки и соответствие отверстиям. В данном случае планка будет выступать в качестве своеобразного шва

• помещение подставочного профиля в местах, предусмотренных инструкцией, выравнивание с помощью строительного уровня;
• установка окна на на профиль для проверки, поместится ли оно в проем, при наличии свободного места по верхнему краю подстановка бруска под профиль;
• заполнение пеной пространства между подставочным профилем и проемом окна.

Повысить теплоизоляционные свойства поможет пистолет с удлиняющей насадкой. В некоторых случаях в комплекте к оконному профилю подставочная планка отсутствует, в таких случаях используются деревянные бруски, которые укладываются под окно на высоту подоконника.

Способы монтажа

Чаще всего для установки подставочного профиля применяется один из двух вариантов, которые будут подробно рассмотрены далее.

Первый способ

Используется сравнительно редко начинающими монтажниками или в случае самостоятельной установки дома. Суть способа заключается в последовательном монтировании: сначала подставочный профиль, а затем оконный блок.

Алгоритм действий:

• В соответствии с размерами рамы размечается и отрезается подставочная планка;
• Подготовленная деталь выставляется по уровню в нижней части очищенного проема;
• Рулеткой промеряются расстояния между верхом проема и профилем, после чего выполняется предварительная примерка блока. Если сверху, между рамой и окном, остается чрезмерно большой зазор (более 3 см), его уменьшают, регулируя положение подкладочной планки. Обычно для этого используют пластиковые прокладки разной толщины (деревянные бруски или клинья применять нежелательно – дерево меняет свои размеры в зависимости от сезона и окружающей влажности).

Когда по всему периметру проема выставлены допустимые зазоры (оптимально 1,5-2 см), их герметизируют монтажной пеной.

Второй способ

Квалифицированные монтажники делают иначе. Окно устанавливается вместе с профилем в такой последовательности:

• Сначала снимают прикрученный к блоку профиль, для этого необходимо открутить крепеж и вытащить планку из стыковочных пазов.
• В одну из камер, если это возможно, вставляют утеплитель.
• Место примыкания подкладочной планки и нижнего рамного профиля заполняют уплотнительной лентой или пеной (возможна комбинация этих материалов).
• Крепят подкладочный профиль на его место снизу рамы.
• Оконный блок выставляют в проеме по уровню, фиксируют на анкера или кроншетейны, после чего заполняют зазоры монтажной пеной.

Подробная видеоинструкция:

Обратите внимание! Снизу подставочного профиля делают минимальный зазор, достаточный для полноценного проникновения монтажной пены. Ставить оконный блок без нижнего зазора (просто на подкладочную планку) недопустимо, поскольку таким образом невозможно достичь требуемой плотности примыкания и максимальной герметичности конструкции.

После полимеризации пены (2-3 часа) ее излишки срезают и подготавливают место для монтажа подоконника. Установку выполняют в образовавшееся между рамой и подставочной планкой Г-образное углубление. Подоконник в таком случае частично (10-15 мм) заходит под раму, а его фиксация выполняется снизу все той же монтажной пеной.

Отлив крепят к подставочной планке в углубление с наружной стороны блока. Таким образом исключено попадание воды под наружную часть окна. Поверхность проема необходимо предварительно подготовить, чтобы под водоотливом не было пустот.

Альтернативы металлопрокату

Армирование в пластиковых профилях имеет ряд недостатков, основной – высокая потеря тепла. Металл отводит тепло из помещения на улицу, что уменьшает теплоизоляционность окон. Технологи работают над исправлением этого недостатка и снабжают пластиковые окна термовставками с более удачными свойствами, например, из стекло-композитных материалов, которые отдают тепло с меньшей охотой.

Компания REHAU планирует в будущем отказаться от металла в своих ПВХ-окнах. Он будет заменен на усилители из фиброволоконного материала RAU-FIPRO, которые хорошо показали себя в лабораториях, и уже выведены на рынок – производитель выпустил экспериментальную оконную систему Рехау GENEO с ними. Такая система позволяет сэкономить до 76% энергии, что сказывается как на затратах на отопление, так и на общем экологическом влиянии на планету. В ближайшее время вставки из металлопроката могут полностью исчезнуть из пластиковых профилей.

Крепеж пластикового окна

После того как геометрию положения пластикового окна отрегулировали, а горизонтальное и вертикальное его положения выровняли, можно приступать к закреплению оконной рамы дюбелями или анкерами. Выбор способа крепежа зависит от особенностей конструкции, но оба варианта одинаково хороши. Но, по мнению многих специалистов, дюбеля делают конструкцию более устойчивой и прочной, в отличие от анкеров. При этом дюбеля не стоит применять для закрепления положения нижней части окна, потому как в пустотах профилей со временем будет накапливаться дождевая вода или конденсат.

Установка пластикового окна с помощью монтажных анкеров более трудоемкий, хотя и не предполагает просверливание отверстий.
